Fill-560 Programa de Aplicacion & Terminal IND560fill Vista General.

Presentaciones similares


Presentación del tema: "Fill-560 Programa de Aplicacion & Terminal IND560fill Vista General."— Transcripción de la presentación:

1

2 Fill-560 Programa de Aplicacion & Terminal IND560fill Vista General

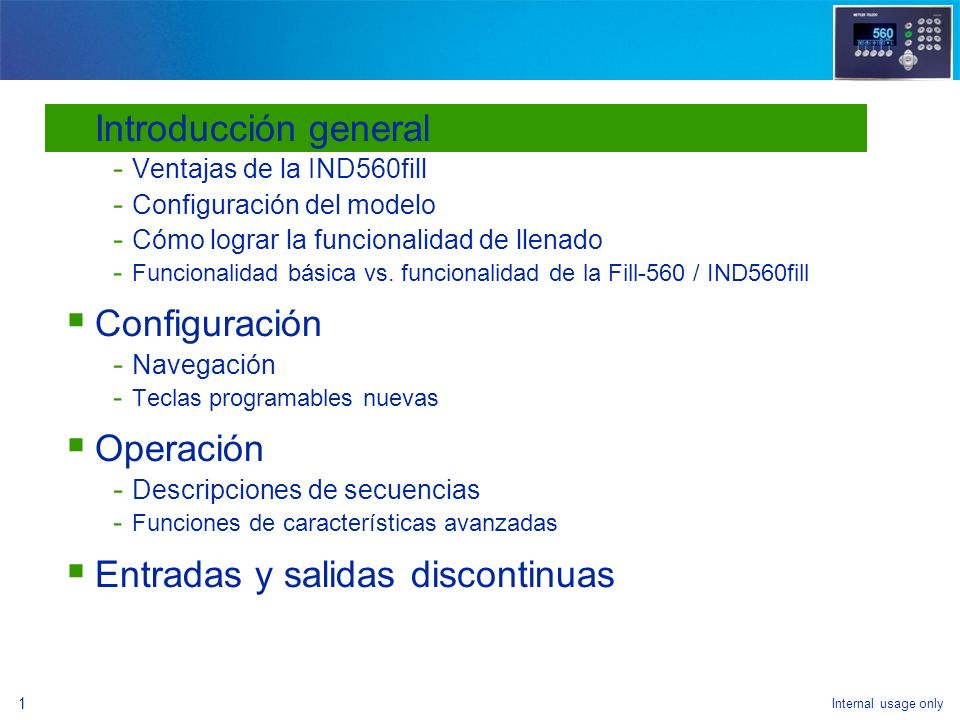

3 Internal usage only 1 Introducción general - Ventajas de la IND560fill - Configuración del modelo - Cómo lograr la funcionalidad de llenado - Funcionalidad básica vs. funcionalidad de la Fill-560 / IND560fill Configuración - Navegación - Teclas programables nuevas Operación - Descripciones de secuencias - Funciones de características avanzadas Entradas y salidas discontinuas

4 Internal usage only 2 Ventajas de la IND560fill Llenado avanzado - Control de cuatro materiales - Interbloqueos de peso de entrada y peso de salida - Dosificación con rellenado automático - Funciona al unísono con SmartTrac y tablas de memoria - Siete secuencias predeterminadas Tabla de Objetivos Expandida - 99 records ahora disponibles Control avanzado sin necesidad de un PLC - E/S discontinuas con control de secuencia Internas y externas (ARM100)

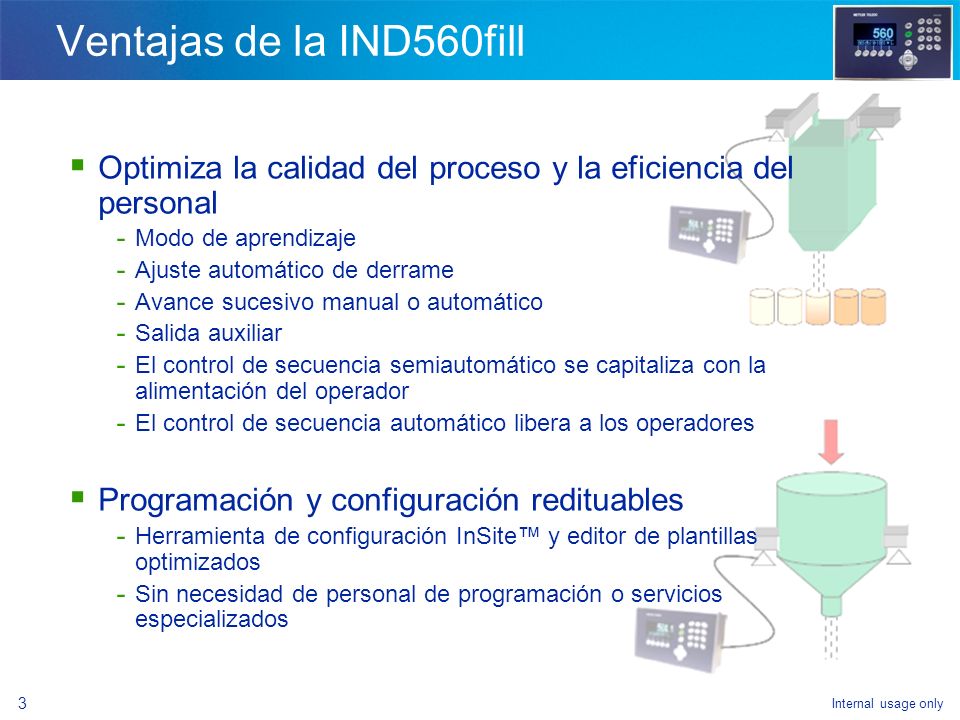

5 Internal usage only 3 Ventajas de la IND560fill Optimiza la calidad del proceso y la eficiencia del personal - Modo de aprendizaje - Ajuste automático de derrame - Avance sucesivo manual o automático - Salida auxiliar - El control de secuencia semiautomático se capitaliza con la alimentación del operador - El control de secuencia automático libera a los operadores Programación y configuración redituables - Herramienta de configuración InSite y editor de plantillas optimizados - Sin necesidad de personal de programación o servicios especializados

6 Internal usage only 4 Configuración del modelo Pedido de la IND560 con capacidad de llenado La terminal IND560 con software Fill-560 activado se conoce como IND560fill IND560 AplicaciónSoftware Opción 0 Funcionalidad básica F Llenado560: Llenado y mezcla Módulo de software Opción

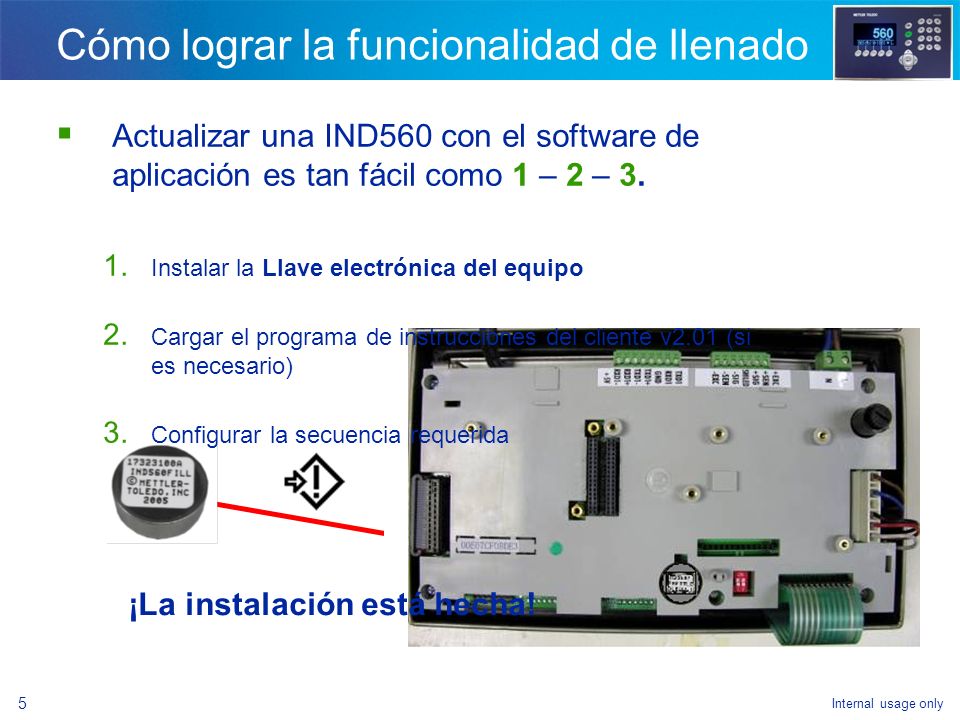

7 Internal usage only 5 Cómo lograr la funcionalidad de llenado Actualizar una IND560 con el software de aplicación es tan fácil como 1 – 2 – Instalar la Llave electrónica del equipo 2. Cargar el programa de instrucciones del cliente v2.01 (si es necesario) 3. Configurar la secuencia requerida ¡La instalación está hecha!

8 Internal usage only 6 Introducción general - Ventajas de la IND560fill - Configuración del modelo - Cómo lograr la funcionalidad de llenado - Terminología - Funcionalidad básica vs. funcionalidad de la Fill-560 / IND560fill Configuración - Navegación - Teclas programables nuevas Operación - Descripciones de secuencias - Funciones de características avanzadas Entradas y salidas discontinuas

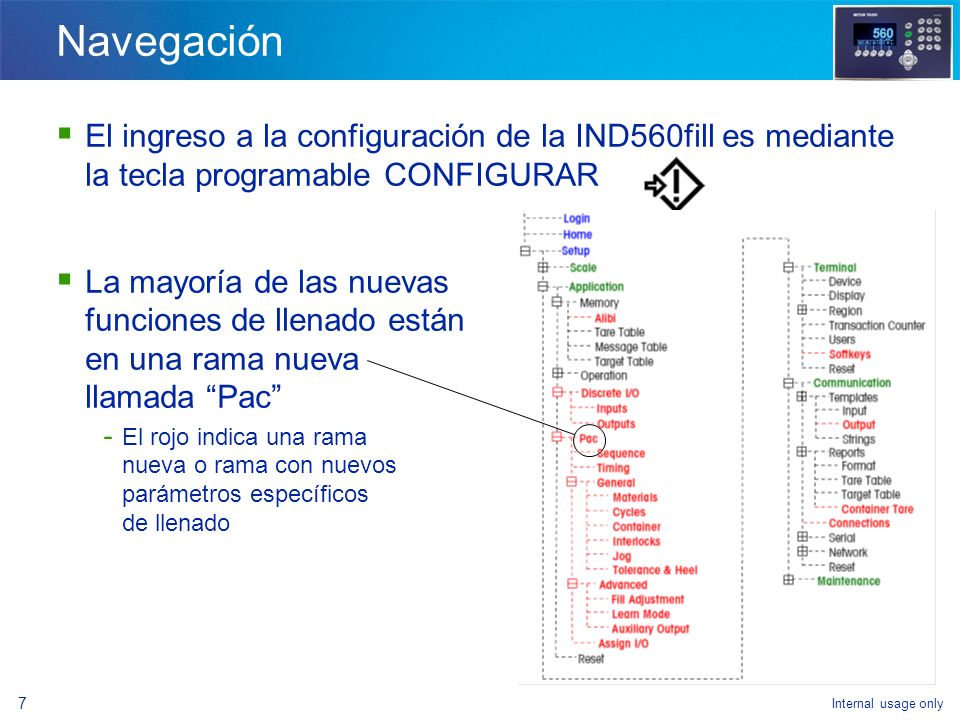

9 Internal usage only 7 Navegación El ingreso a la configuración de la IND560fill es mediante la tecla programable CONFIGURAR La mayoría de las nuevas funciones de llenado están en una rama nueva llamada Pac - El rojo indica una rama nueva o rama con nuevos parámetros específicos de llenado

10 Internal usage only 8 Iconos de teclas programables nuevas (página de inicio) Iniciar pesaje de entrada Iniciar pesaje de salida Objetivo de pesaje de entrada Objetivo de pesaje de salida Fórmula Número de ciclos Registro activo de taras de contenedor Tabla de tara de contenedor A. B. C. D. E. F. G. H.

11 Internal usage only 9 Iconos de teclas programables nuevas (durante la secuencia) Aceptar tolerancia Pesaje de entrada de avance sucesivo manual Pesaje de salida de avance sucesivo manual OK Aceptación Pausa Cancelar Reanudar A. F. E. C. D. B. G.

12 Internal usage only 10 Introducción general - Ventajas de la IND560fill - Configuración del modelo - Cómo lograr la funcionalidad de llenado - Terminología - Funcionalidad básica vs. funcionalidad de la Fill-560 / IND560fill Configuración - Navegación - Teclas programables nuevas Operación - Descripciones de secuencias - Funciones de características avanzadas Entradas y salidas discontinuas

13 Internal usage only 11 Ventajas de la IND560fill La IND560fill combina control del ciclo de pesaje de entrada con control del ciclo de pesaje de salida. - La combinación de ciclos es una secuencia - Hay siete secuencias predeterminadas - Excelente flexibilidad con programación simple InSite - Características y funciones específicas adicionales para optimizar la operación de cada ciclo. Teclas programables E/S discontinuas

14 Internal usage only 12 Ciclos y secuencias Ciclos de pesaje de entrada - Ninguno - Mezclado/llenado Ciclos de pesaje de salida - Ninguno - Vaciado - Dosificación Secuencias soportadas - Llenado - Ninguna - Llenado - Vaciado - Llenado - Dosificación - Ninguna - Dosificación - Llenado - Ninguna - Mezcla - Vaciado - Mezcla - Dosificación

15 Internal usage only 13 Descripción del cicloIND560 Terminología Llenado de una tolva de suministro y después vaciado del contenido en un contenedor DESDE una tolva de pesaje Llenar / Vaciar Llenado de contenedores colocados SOBRE una báscula Llenar / Ninguna Llenado de contenedores múltiples DESDE una báscula Ninguna / Dosis Rellenar / Dosis IND560 fill : Ciclos

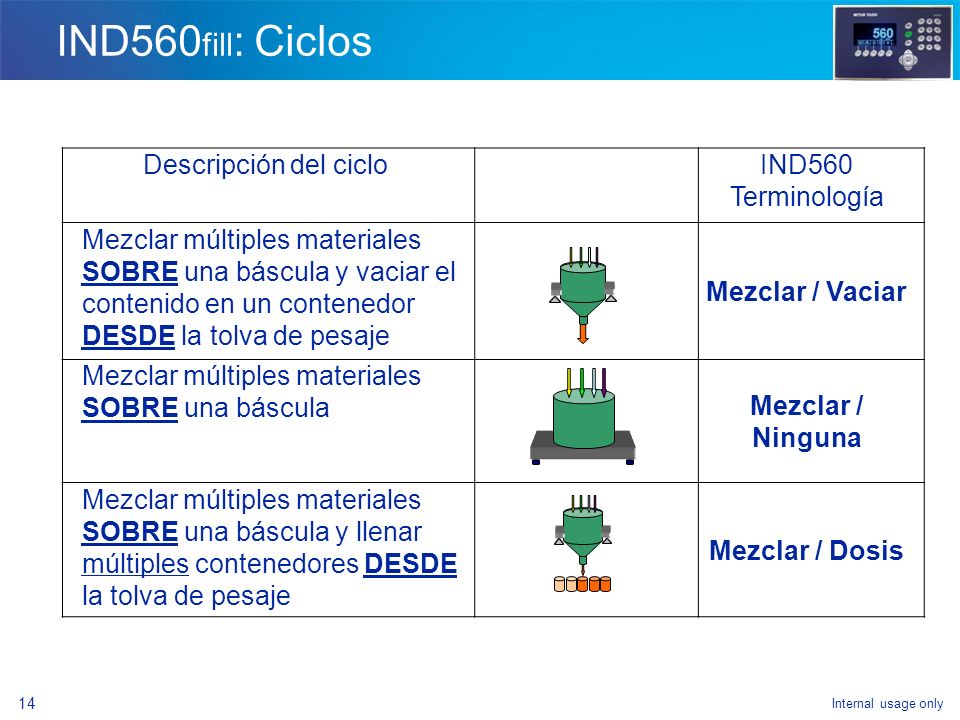

16 Internal usage only 14 Descripción del cicloIND560 Terminología Mezclar múltiples materiales SOBRE una báscula y vaciar el contenido en un contenedor DESDE la tolva de pesaje Mezclar / Vaciar Mezclar múltiples materiales SOBRE una báscula Mezclar / Ninguna Mezclar múltiples materiales SOBRE una báscula y llenar múltiples contenedores DESDE la tolva de pesaje Mezclar / Dosis IND560 fill : Ciclos

17 Internal usage only 15 Comparación de los ciclos de llenado Nombre del ciclo Peso de entrada / Peso de salida Contenedor para material GeneralControlFuncionalidad de tara Llenar / NingunoEl contenedor vacío se coloca en la báscula El contenedor se llena mientras está en la báscula Es posible una base de mayor precisión Secuencia simple – operación simple Alimentación de una o dos velocidades Puede querer repetir el ciclo de llenado n veces El llenado del contenedor es controlado por la IND560 El rellenado de suministro no es controlado por la IND560 Tabla de tara de contenedores Tara automática Tara de botón pulsante Llenar / VaciarTanque fijo o tolva para contener el material Llenar la tolva al valor objetivo y después descargue todo el contenido Puede querer repetir el ciclo completo n veces El llenado del material es controlado por la IND560 El vaciado o llenado del material es controlado por la IND560 No hay tabla de tara de contenedores Tara semiautomática para llenado Vaciar en modo bruto

18 Internal usage only 16 Comparación de los ciclos de llenado Nombre del ciclo Peso de entrada / Peso de salida Contenedor para material GeneralControlFuncionalidad de tara Ninguno / DosisMaterial dosificado desde la báscula hacia múltiples contenedores Puede querer repetir la secuencia de dosis n veces La dosificación del material hacia el contenedor es controlada por la IND560 El rellenado del suministro no es controlado por la IND560 No hay tabla de tara de contenedores Se usa tara semiautomática entre dosis Rellenado / DosisTanque o tolva fija (rellenado automático) o contenedor reemplazable (rellenado manual) para el contenedor de suministro Dosis es la secuencia primaria Dosis hacia múltiples contenedores El rellenado es controlado por la IND560 (rellenado automático) o es hecho a mano (rellenado manual) Puede querer repetir la secuencia de dosis n veces La dosificación es controlada por la IND560 Puede verificar el suministro suficiente antes de dosificar El rellenado puede ser manual o automático No hay tabla de tara de contenedores Se usa tara semiautomática entre dosis El rellenado manual también funciona con ingreso de tara preajustada

19 Internal usage only 17 Comparación de los ciclos de llenado Nombre del ciclo Peso de entrada / Peso de salida Contenedor para material GeneralControlFuncionalidad de tara Mezclar / NingunoSe coloca el contenedor vacío en la báscula o... Tanque fijo o tolva para contener el material 2 – 4 materiales mezclados en un contenedor Puede querer repetir la secuencia de mezclado n veces La mezcla de hasta 4 materiales es controlada por la IND560 El retiro del material mezclado no es controlado por la IND560 No hay tabla de tara de contenedores Se usa tara semiautomática entre materiales Mezclar / VaciarTanque fijo o tolva para contener los materiales mezclados 2 – 4 materiales mezclados en un contenedor Puede querer repetir el ciclo completo n veces La mezcla de hasta 4 materiales es controlada por la IND560 El vaciado y mezcla de materiales son controlados por la IND560 No hay tabla de tara de contenedores Se usa tara semiautomática entre materiales Vaciado en modo bruto Mezclar / DosisTanque fijo o tolva para contener los materiales mezclados Al terminar la mezcla, se dosifican los contenidos hacia varios contenedores 2 – 4 materiales mezclados en un contenedor Puede querer repetir la secuencia de dosis n veces La mezcla de hasta 4 materiales es controlada por la IND560 La dosificación es controlada por la IND560 Puede verificar si hay suministro suficiente antes de dosificar No hay tabla de tara de contenedores Se usa tara semiautomática entre materiales Se usa tara semiautomática entre dosis

20 Internal usage only 18 Control de secuencia Inicio de pesaje de entrada o pesaje de salida - Utilice la tecla programable o un botón de presión remoto conectado a una entrada discontinua Pausa manual para esperar Cancelar o reanudar

21 Internal usage only 19 Interbloqueos, temporizadores y salida auxiliar Interbloqueos - Utiliza una entrada discontinua para determinar si el sistema acepta OK el pesaje de entrada o el pesaje de salida Temporizadores - Retraso del inicio - Retraso después del pesaje - Retraso después de vaciar Salida auxiliar - Se utiliza para controlar un dispositivo secundario Mezclador o vibrador - Iniciado por el umbral de peso - Terminado por tiempo o peso - Se selecciona para pesaje de entrada o pesaje de salida

22 Internal usage only 20 Verificación de tolerancia Verificación de tolerancia objetivo - Se configura como parte de la secuencia - Rechazo automático o aceptación manual de los pesos fuera de tolerancia - El ajuste manual de sobrellenado con indicación de mensaje es opcional - Utilice Avance sucesivo para controlar llenados insuficientes Automático o manual Configure la cantidad del alimentador de tiempo como habilitado o inhabilitado

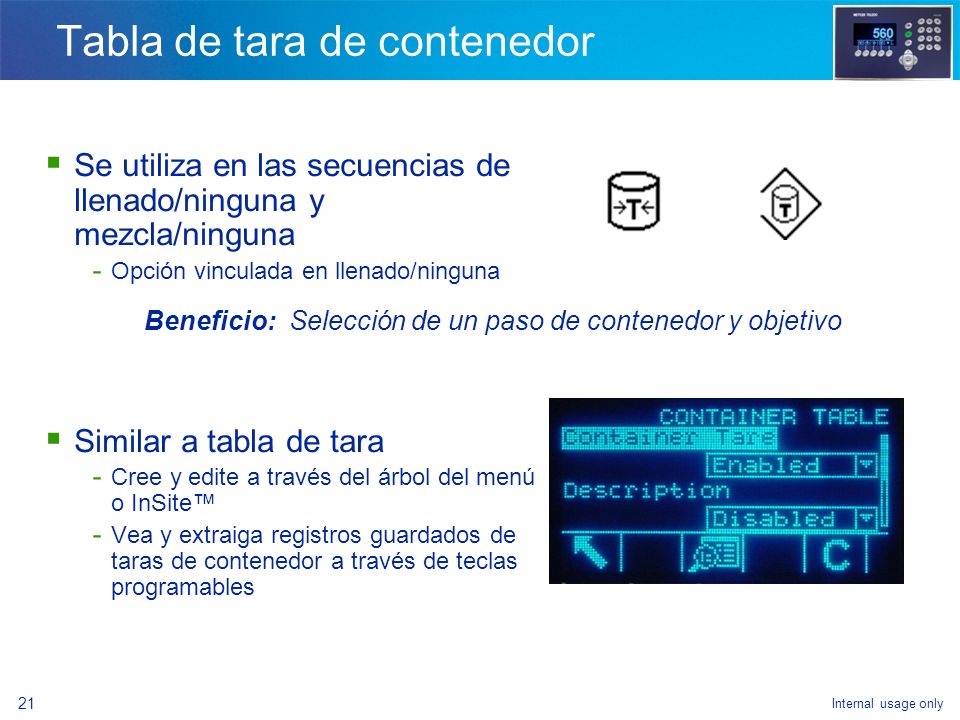

23 Internal usage only 21 Tabla de tara de contenedor Se utiliza en las secuencias de llenado/ninguna y mezcla/ninguna - Opción vinculada en llenado/ninguna Similar a tabla de tara - Cree y edite a través del árbol del menú o InSite - Vea y extraiga registros guardados de taras de contenedor a través de teclas programables Beneficio: Selección de un paso de contenedor y objetivo

24 Internal usage only 22 Verificación de tara de contenedor Operación de verificación de tara - Debe ingresarse cero como valor de tara en el registro activo. - El peso bruto en la báscula debe estar entre los valores mínimo y máximo o en los paros de secuencia. La tara preestablecida inhabilita la verificación de tara de contenedor - Cuando el valor de tara en el registro activo no es cero, se usa el valor de tara preestablecido en el registro activo como el valor de tara real. - La verificación de rango de tara no se realiza. Beneficio: Ayuda a garantizar que se use el tamaño correcto del contenedor y que no se use un contenedor parcialmente lleno.

25 Internal usage only 23 Ajuste de derrame y modo de aprendizaje Ajuste de derrame automático - Promedia el error en un número x de ciclos y aplica y% del error como ajuste - Mejora continuamente la precisión de los resultados - El valor sólo se actualiza en el registro activo de objetivos, no en la tabla de objetivos Modo de aprendizaje - Se desconocen los valores de derrame y alimentación fina - Transferencia de material por 1a vez - Cambio de características del material

26 Internal usage only 24 Modo de aprendizaje ahora actualiza los records de la Tabla de Objetivos. - Aprende Alimentación fina y valores de derrame pueden automaticamente ser salvados en la tabla de Objetivos. - Ajuste Automático de valores de derrame pueden ser automáticamente salvados en la Tabla de Objetivos. Ajuste de derrame y modo de aprendizaje

27 Internal usage only 25 Introducción general - Ventajas de la IND560fill - Configuración del modelo - Cómo lograr la funcionalidad de llenado - Terminología - Funcionalidad básica vs. funcionalidad de la Fill-560 / IND560fill Configuración - Navegación - Teclas programables nuevas Operación - Descripciones de secuencias - Funciones de características avanzadas Entradas y salidas discontinuas

28 Internal usage only 26 Transferencia de material: E/S digitales Para vincular el manejo de material con el control de objetivo, usted necesita usar las salidas discontinuas Necesitará la opción entrada / salida digital - Una E/S digital se monta internamente - 4 entradas / 6 salidas - Contacto seco, normalmente abierto, salida de relé También necesitará configurar la salida discontinua - Navegue hasta: Configuración / Aplicación / /E/S discreta / Salidas / Nueva

29 Internal usage only 27 E/S discontinuas Salidas - Retraso después del pesaje - Alarma - Salida auxiliar - Esperando - Material 1 – material 4 - Fuera de tolerancia - Listo - Ejecutando - Retraso del inicio - Alimentación rápida y alimentación de pesaje de entrada - Alimentación rápida y alimentación de pesaje de salida Entradas - Avance sucesivo - Tecla NO - Tecla OK - Aceptar (OK) pesaje de entrada - Aceptar (OK) pesaje de salida - Silenciar alarma - Iniciar pesaje de entrada - Iniciar pesaje de salida

30 Internal usage only 28 DI/O Nuevas salidas Discretas - Pesar-Entrada Completo Señales de terminación de ciclo de Pesar-Entrada - Pesar-Salida Completo Señales de terminación de ciclo de Pesar-Salida - Ciclos Completo Señales de terminación de número de ciclos. Temporizadores

31 Internal usage only 29 E/S discontinuas y conducción de material Las E/S discontinuas se manejan a través de una tarjeta opcional interna o externamente a través de la ARM100 - Funciona con un total máximo de 12 entradas y 18 salidas Una tarjeta interna de E/S y dos ARM100 Tres ARM100 externos - La asignación de E/S discontinuas se encuentra en la rala de aplicación del árbol de configuración

32 Internal usage only 30 ARM100 Cableado COM1/COM3

33 Internal usage only 31 IND560 Diagnósticos IND560 Prueba Diagnóstico: - Prueba Pantalla - Prueba Teclado - balanza Salida de Celda de carga Valores de Calibración Stadísticas - Prueba de I/O Discretas Local Remoto I/O Prueba de Red de trabajo - Prueba Serial

34 Internal usage only 32 IND560fill ¿En dónde utilizar la aplicación de llenado? - Dosificación con rellenado controlado - Llenado de super sacos - Mezcla de 2 a 4 materiales - Estaciones de pesaje preliminar - Aplicaciones en donde el costo del PLC es prohibitivo - Materiales con propiedades cambiantes - Materiales críticos o caros

35 Internal usage only 33 Preguntas a considerar cuando esté determinando el producto correcto para una aplicación de llenado: - Cuántos materiales serán pesados? - Cuántas balanzas serán usadas? - Es necesario ciclo de Pesar-Entrada y Pesar-Salida? - Las características del material cambiarán durante la producción? - Es necesario control de lanza? - Cuántos I/O son necesarios? - La aplicación requiere de mezclado, vibrador, etc? - Es necesario guardar una receta? - La aplicación requerirá de adición automatica/semi-automatica Y manual ambas se harán?

36 Internal usage only 34 Funcionalidad básica vs. Fill-560 Referirse a Handout (A) para comparación de funcionalidad básica del IND560 vs. el IND560fill

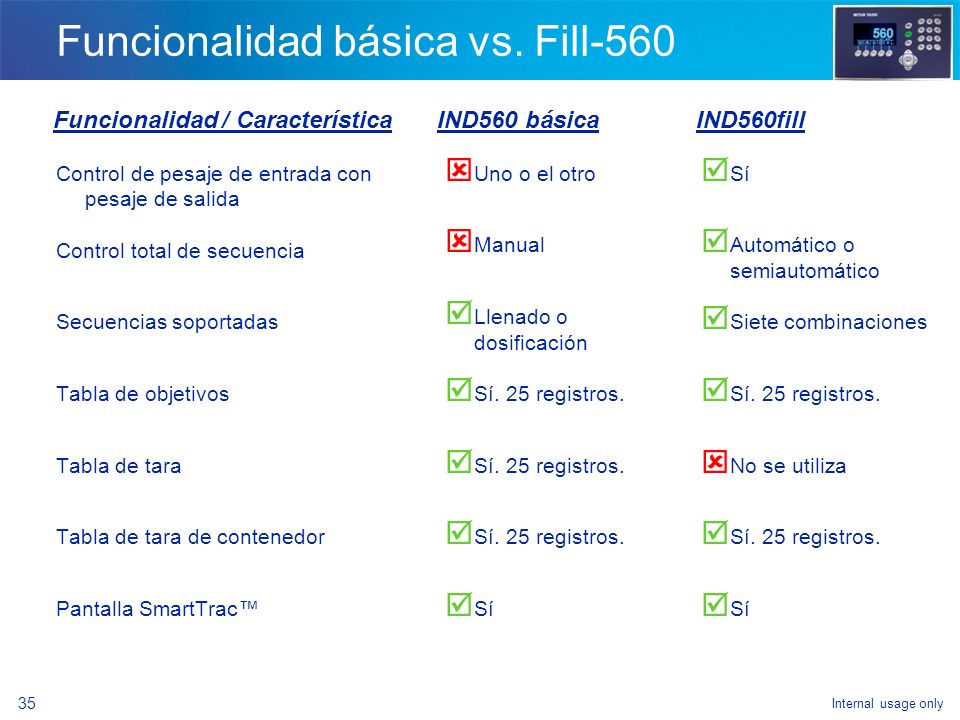

37 Internal usage only 35 Funcionalidad básica vs. Fill-560 Control de pesaje de entrada con pesaje de salida Control total de secuencia Secuencias soportadas Tabla de objetivos Tabla de tara Tabla de tara de contenedor Pantalla SmartTrac Sí Automático o semiautomático Siete combinaciones Sí. 25 registros. No se utiliza Sí. 25 registros. Sí Uno o el otro Manual Llenado o dosificación Sí. 25 registros. Sí Funcionalidad / CaracterísticaIND560 básica IND560fill

38 Internal usage only 36 Funcionalidad básica vs. Fill-560 Control remoto Control de alimentación de 1 y 2 velocidades Modo de aprendizaje Ajuste automático de derrame Avance sucesivo automático Avance sucesivo manual Sí. E/S discontinuas. Sí Sí. Lógica integrada. Sí. E/S discontinuas. Sí No Sí. Cableado externo del circuito de alimentación. Funcionalidad / CaracterísticaIND560 básica IND560fill

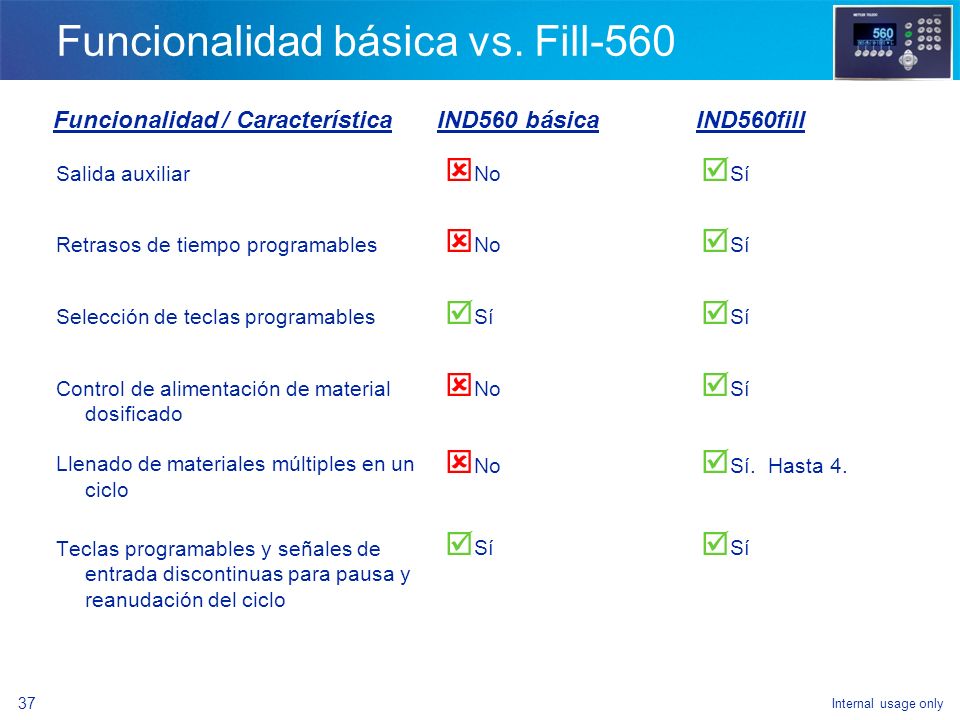

39 Internal usage only 37 Funcionalidad básica vs. Fill-560 Salida auxiliar Retrasos de tiempo programables Selección de teclas programables Control de alimentación de material dosificado Llenado de materiales múltiples en un ciclo Teclas programables y señales de entrada discontinuas para pausa y reanudación del ciclo Sí Sí. Hasta 4. Sí No Sí No Sí Funcionalidad / CaracterísticaIND560 básica IND560fill

40 Internal usage only 38 Funcionalidad básica vs. Fill-560 Señal de fuera de tolerancia Salida discontinua de alarma Acepta interbloqueos de peso de entrada / peso de salida Número de ciclos con seguimiento Registro de acciones Campos de datos compartidos "Fill" (llenar) en plantillas Sí No Funcionalidad / CaracterísticaIND560 básica IND560fill

41 Internal usage only 39 The IND560 terminal Continuing to grow to meet your new application needs. Flexible Platform – Focused Solutions
