1 Bases de Datos

2 Contenido 4. Modelos de Datos Concepto de Modelo de Datos
Modelo Entidad Relación y Formalismo individual Modelos de red y jerárquico Modelo relacional

3 Modelo de Datos Modelo: “Representación de la realidad que conserva sólo los detalles relevantes”. Diseño y Administración de Bases de Datos. Hansen y Hansen. Abstracción: “Acción de abstraer. Separar por medio de una operación intelectual las cualidades de un objeto para considerarlas aisladamente o para considerar el mismo objeto en su pura esencia o noción". D.R.A.E., 1992.

4 Modelo de Datos Modelos – Esquemas - Ejemplares
Fuente: Diseño de Bases de Datos Relacionales. De Miguel, Piattini, Marcos.

5 Modelo de Datos Ejemplo1: Modelos Esquemas Ejemplares
Un edificio esta formado por uno o mas pisos, con ventanas, entrada principal y techo. Esquemas Ejemplares Mi casa Facultad de Ingeniería de la UCSC Hospital Regional

6 Modelo de Datos Ejemplo2: Modelos Esquemas Ejemplares
El teléfono es un dispositivo de telecomunicación diseñado para transmitir conversación por medio de señales eléctricas. Un teléfono está formado por dos circuitos funcionando juntos: el circuito de conversación, que es la parte analógica, y el circuito de señalización, que se encarga de la marcación y llamada. (Wikipedia,2007) Esquemas Ejemplares

7 Modelo de Datos Modelos Esquemas
En un curso se puede inscribir 0 o más alumnos. Esquemas Curso inscripción Alumnos 0,n ,n Ejemplares INF INF

8 Modelo de Datos Etapas en el diseño de una Base de Datos y tipos de modelos en los que se apoyan

9 Modelo de Datos Tipos de abstracciones en el diseño de bases de datos: clasificación, agregación, generalización y asociación. Clasificación: acción de abstraer las características comunes a un conjunto de ejemplares para crear una categoría a la cual pertenecen. Ejemplo: Asignaturas particularización clasificación Base de Datos Redes de Datos Ingeniería de Sw

10 Modelo de Datos Agregación: consiste en construir un nuevo elemento del modelo como compuesto de otros elementos. Puede ser agregación de clases, de propiedades para obtener una clase o de propiedades para obtener una propiedad compuesta. Ejemplo: Agregación/Desagregación De Clases De propiedades para obtener una clase Departamento Asignatura Área 1 Área 2 Área 3 Código Nombre Créditos De propiedades para obtener una propiedad compuesta Fecha Día Mes Año

11 Modelo de Datos Generalización: acción de abstraer las características comunes a varias clases (subclase) para construir una clase más general que las comprenda a todas (superclase). Ejemplo: Generalización / Especialización Superclase Persona Subclase 1 Subclase n Profesor Estudiante

12 Modelo de Datos Asociación: se utiliza para vincular dos o más clases, creándose un elemento de tipo distinto. Ejemplo: Asociación / disociación imparte Profesor Curso

13 Modelo Entidad Relación
Los principales elementos de este modelo son las entidades, atributos y relaciones. Entidad: Es una persona, lugar, cosa, concepto o suceso, real o abstracto, de interés para la empresa (ANSI 1977). Es aquel objeto del cual queremos almacenar información en la base de datos. Se llama tipo de entidad a la estructura genérica (Ej. AUTOR) y ocurrencia de entidad a cada una de las realizaciones concretas de este tipo( Ej. Date).

14 Modelo Entidad Relación
Existen dos clases de entidades: Regulares (fuertes): aquellas que tienen existencia propia, no dependen de la existencia de otras entidades para su existencia (Ej. AUTOR dentro del contexto de una biblioteca). Débiles: su existencia depende de la existencia de un tipo de entidad regular, es decir, si se elimina la ocurrencia de la entidad regular, se eliminan todas aquellas ocurrencias de la entidad débil. (Ej. LIBRO dentro del contexto de una biblioteca, si eliminamos una ocurrencia de autor se eliminarán todos las ocurrencias de libro que dependen de ese autor). Las entidades se representan a través de un rectángulo etiquetado con el nombre del tipo de entidad. En algunos diagramas se diferencias las entidades débiles de las fuertes representándolas con un rectángulo doble. AUTOR LIBRO

15 Modelo Entidad Relación
Interrelación, relación, vínculo Asociación o correspondencia entre entidades. El tipo de interrelación es la estructura genérica del conjunto de interrelaciones existentes entre dos o más entidades, mientras que la ocurrencia de una interrelación será la vinculación existente entre las ocurrencias de las entidades. Ej. el tipo de entidad AUTOR se relaciona con el tipo de entidad DOCUMENTO mediante el tipo de interrelación escribe. Ej. Una ocurrencia de esta relación es: "Date" ha escrito el documento "Introducción a los Sistemas de Bases de Datos“. Las relaciones se representan por un rombo etiquetado con el nombre, unido mediante arcos a las entidades que asocia. escribe

16 Modelo Entidad Relación
Un tipo de interrelación se caracteriza por: Nombre: etiqueta del rombo, identifica de forma única la relación. Grado: Número de tipos de entidades que participan en un tipo de interrelación. Por ejemplo es de grado 2 (binaria) si relaciona dos tipos de entidades. Tipo de correspondencia: número máximo de ocurrencias de un tipo de entidad que pueden intervenir por cada ocurrencia del otro tipo de entidad asociado en la interrelación. 1:1 cuando en la interrelación sólo puede aparecer una ocurrencia de un tipo de entidad por cada ocurrencia del otro. 1:N si para una ocurrencia de una entidad puede aparecer un número indeterminado (N) de veces la ocurrencia de la otra N:M si esto ocurre en ambos sentidos.

17 Modelo Entidad Relación
Ejemplos: edita 1:N N:M EDITORIAL LIBRO AUTOR DOCUMENTO escribe

18 Modelo Entidad Relación

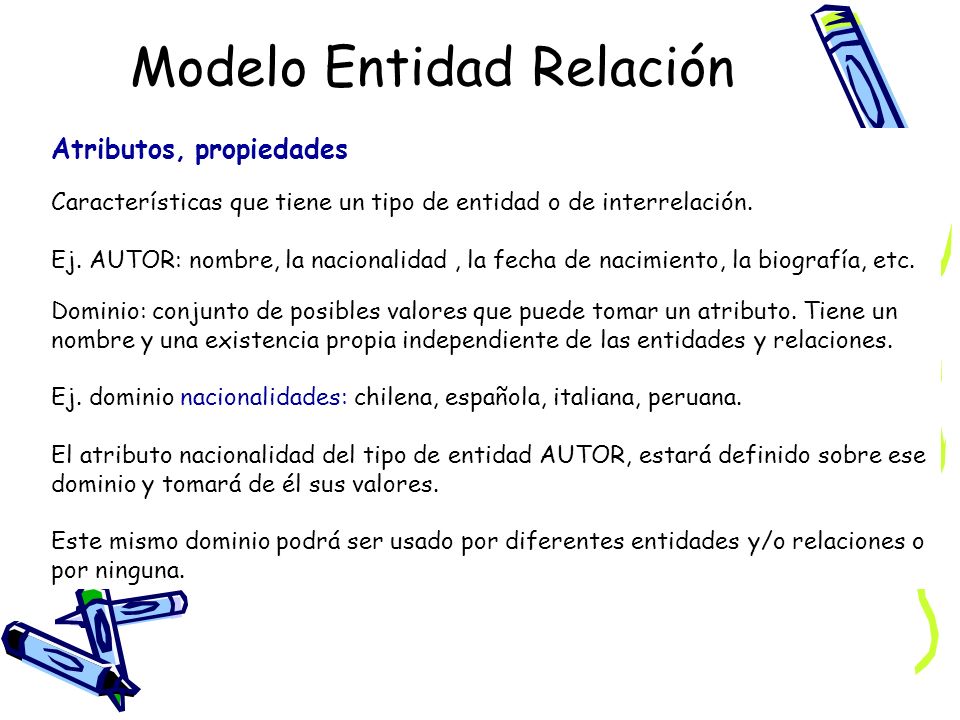

Atributos, propiedades Características que tiene un tipo de entidad o de interrelación. Ej. AUTOR: nombre, la nacionalidad , la fecha de nacimiento, la biografía, etc. Dominio: conjunto de posibles valores que puede tomar un atributo. Tiene un nombre y una existencia propia independiente de las entidades y relaciones. Ej. dominio nacionalidades: chilena, española, italiana, peruana. El atributo nacionalidad del tipo de entidad AUTOR, estará definido sobre ese dominio y tomará de él sus valores. Este mismo dominio podrá ser usado por diferentes entidades y/o relaciones o por ninguna.

19 Modelo Entidad Relación
Tipos de Atributos Atributos identificadores candidatos (AIC): Son todos los atributos o conjuntos de atributos que permiten identificar cada una de las ocurrencias de una entidad. Atributo identificador principal (AIP): uno o varios que identifiquen cada una de las ocurrencias. Símbolo: Atributos identificadores alternativos (AIA): todos los AIC que no son AIP. Símbolo: Atributo Opcional: es aquel que puede o no tener un valor. Símbolo: Símbolo de atributo: Símbolo de Dominio: dominio

20 Modelo Entidad Relación
Ejemplo: Definición del dominio lenguas = {español, inglés, portugués, chino, alemán, francés} Cod_libro Título Idioma Año_edición Num_ejemplares Fecha_prestamo Fecha_devolución Cod_socio Rut_socio Domicilio Fecha_nacimiento LIBRO SOCIO presta lenguas

21 Modelo Entidad Relación

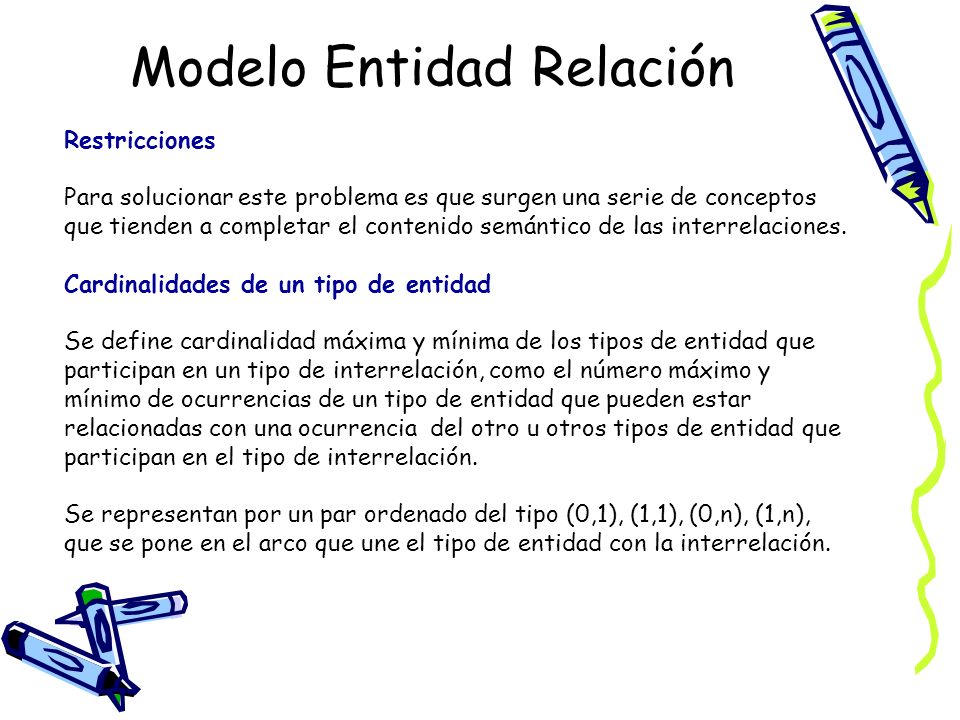

Restricciones Para solucionar este problema es que surgen una serie de conceptos que tienden a completar el contenido semántico de las interrelaciones. Cardinalidades de un tipo de entidad Se define cardinalidad máxima y mínima de los tipos de entidad que participan en un tipo de interrelación, como el número máximo y mínimo de ocurrencias de un tipo de entidad que pueden estar relacionadas con una ocurrencia del otro u otros tipos de entidad que participan en el tipo de interrelación. Se representan por un par ordenado del tipo (0,1), (1,1), (0,n), (1,n), que se pone en el arco que une el tipo de entidad con la interrelación.

22 Modelo Entidad Relación
Ejemplo:

23 Modelo Entidad Relación
Ejercicio: El Administrador del Cinemark ha decidido generar una base de datos de registro de las películas que se exhiben. Para ello se deben considerar los siguientes requisitos: El cine está formado por varias salas que tienen un número, m2, cantidad de butacas, sistema de sonido y número de puertas. Las películas tienen un título, director, duración, restricción de edad, fecha de inicio y de término de exhibición. Las películas se pueden exhibir en varias salas en horarios y días diferentes. Así como también en cada sala se pueden exhibir varias películas en días y horarios diferentes. Se requiere saber cuántas personas ven cada película cada vez que se exhibe.

24 Modelo Entidad Relación
Estrategia para modelar con MER Paso 1: Identificar las entidades. (normalmente un sustantivo). Paso 2: Identificar las interrelaciones (normalmente un verbo), agregándolas al esquema. Ayúdese con una matriz de interrelaciones. Paso 3: Identificar atributos para cada entidad (simples, compuestos u opcionales). Definir identificador para la entidad. Definir dominios si es necesario. Paso 4: Agregar atributos o componentes del identificador a las interrelaciones, si se justifica. Paso 5: Definir cardinalidades. Paso 6: Verificar que el esquema resultante es correcto con respecto a la especificación (representa toda la realidad descrita). Paso 7: Analizar posibles modificaciones al esquema. Del Apunte Base de Datos – MER. Profesora Claudia Martínez
