Gráficos de Ligaduras Múltiples

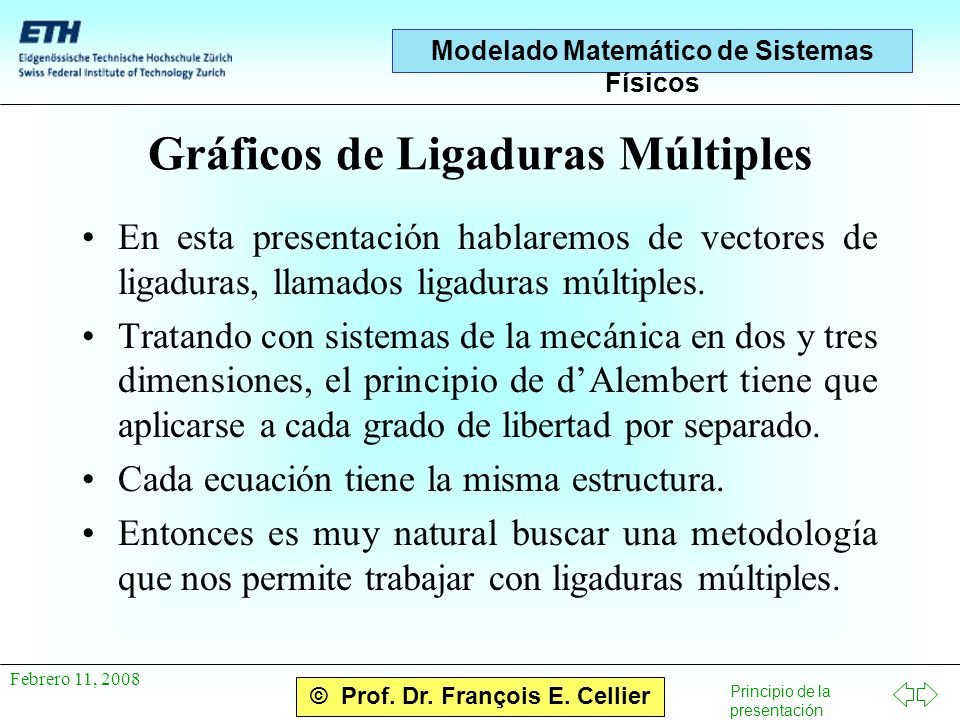

En esta presentación hablaremos de vectores de ligaduras, llamados ligaduras múltiples. Tratando con sistemas de la mecánica en dos y tres dimensiones, el principio de d’Alembert tiene que aplicarse a cada grado de libertad por separado. Cada ecuación tiene la misma estructura. Entonces es muy natural buscar una metodología que nos permite trabajar con ligaduras múltiples. Febrero 11, 2008
2

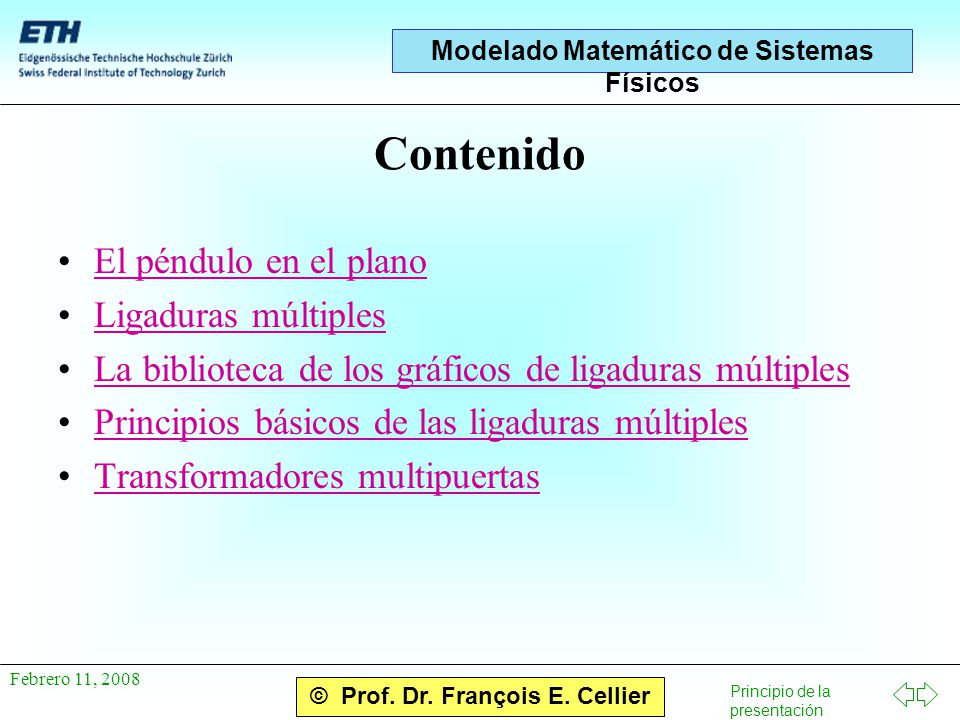

Contenido El péndulo en el plano Ligaduras múltiples
La biblioteca de los gráficos de ligaduras múltiples Principios básicos de las ligaduras múltiples Transformadores multipuertas Febrero 11, 2008
3
El Péndulo en el Plano Modelamos el péndulo en el plano siguiente:
Restricción holonómica Febrero 11, 2008
4

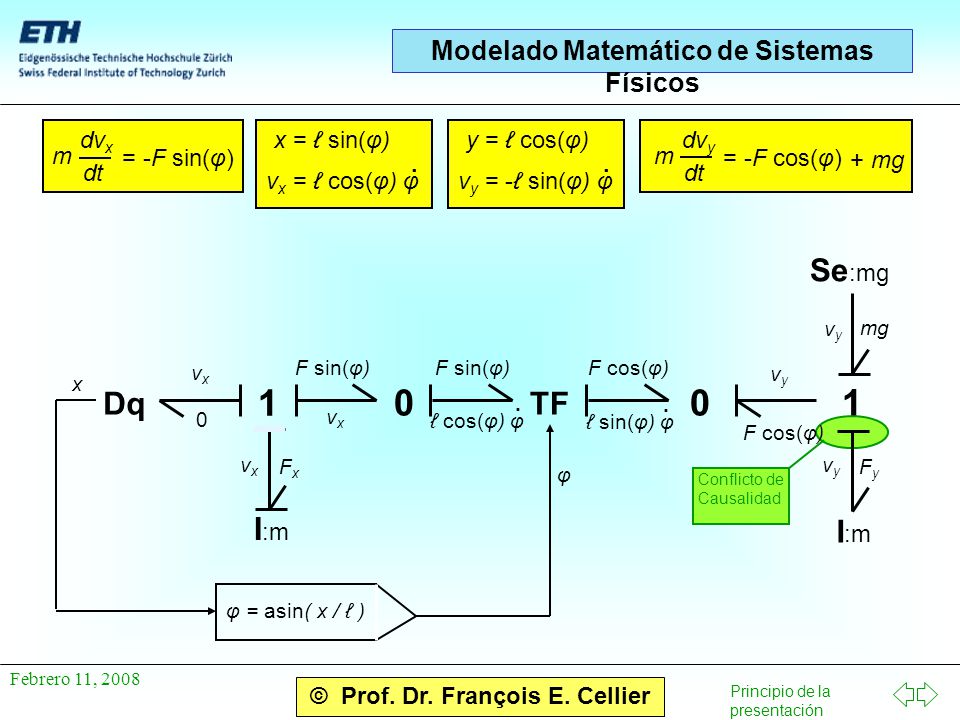

1 1 I:m Se:mg Dq I:m TF dvx dt m = -F sin(φ) x = ℓ sin(φ)
vx = ℓ cos(φ) φ . y = ℓ cos(φ) vy = -ℓ sin(φ) φ . dvy dt m = -F cos(φ) + mg 1 I:m Se:mg vy F cos(φ) Fy mg vx φ = asin( x / ℓ ) Dq x 1 I:m vx F sin(φ) Fx F sin(φ) ℓ cos(φ) φ . F cos(φ) ℓ sin(φ) φ . TF φ Conflicto de Causalidad Febrero 11, 2008
5
Análisis de los Resultados

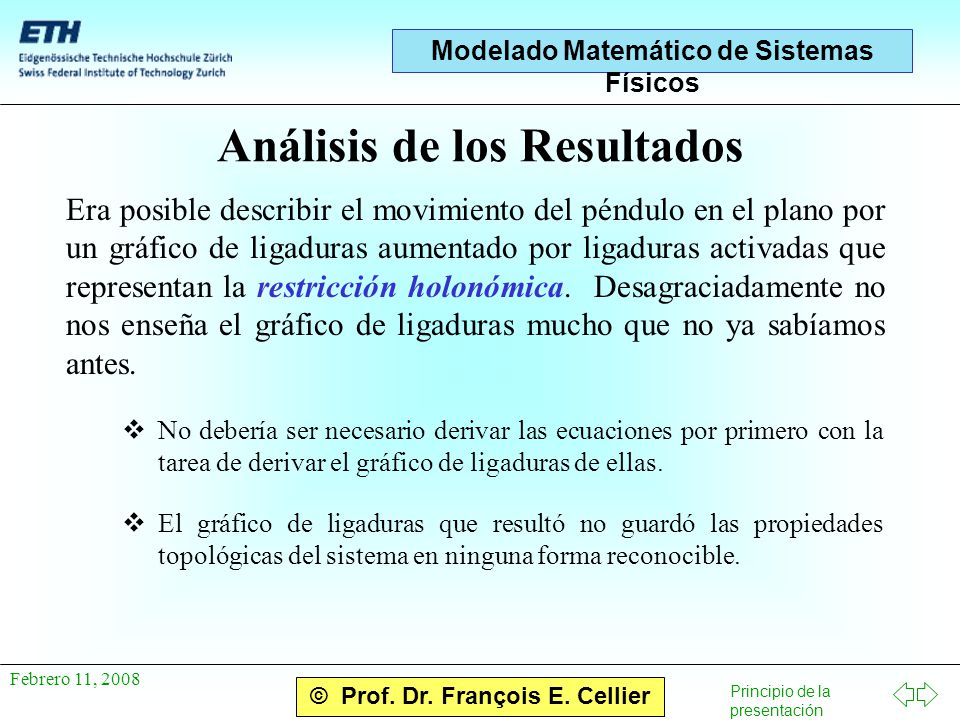

Era posible describir el movimiento del péndulo en el plano por un gráfico de ligaduras aumentado por ligaduras activadas que representan la restricción holonómica. Desagraciadamente no nos enseña el gráfico de ligaduras mucho que no ya sabíamos antes. No debería ser necesario derivar las ecuaciones por primero con la tarea de derivar el gráfico de ligaduras de ellas. El gráfico de ligaduras que resultó no guardó las propiedades topológicas del sistema en ninguna forma reconocible. Febrero 11, 2008
6

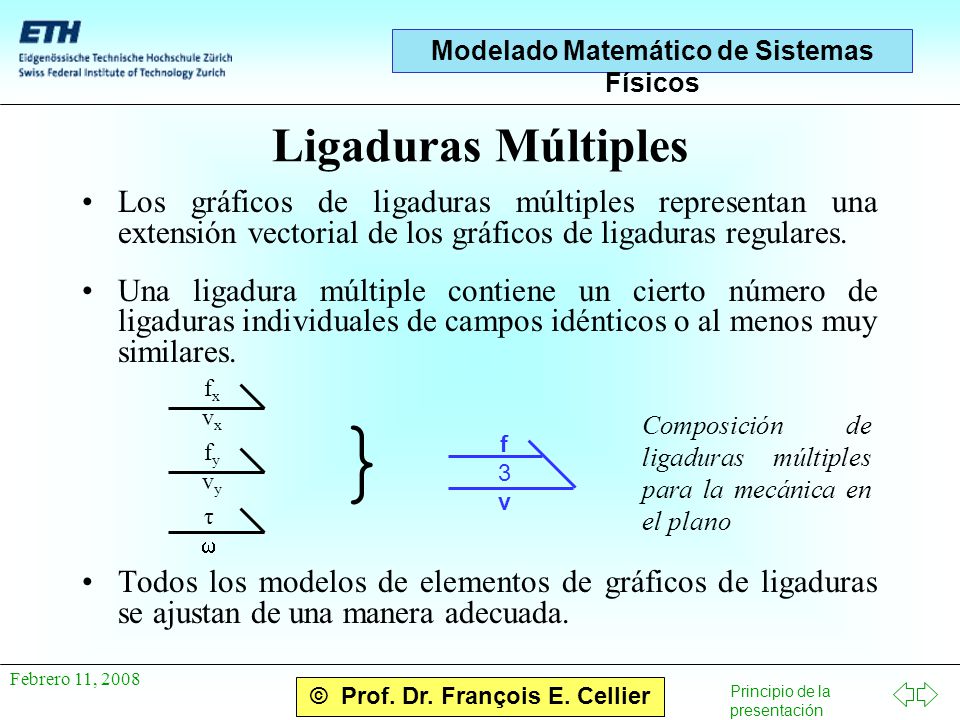

Ligaduras Múltiples Los gráficos de ligaduras múltiples representan una extensión vectorial de los gráficos de ligaduras regulares. Una ligadura múltiple contiene un cierto número de ligaduras individuales de campos idénticos o al menos muy similares. Todos los modelos de elementos de gráficos de ligaduras se ajustan de una manera adecuada. } f3 v τ fy vy fx vx Composición de ligaduras múltiples para la mecánica en el plano Febrero 11, 2008
7
Biblioteca de Gráficos de Ligaduras Múltiples

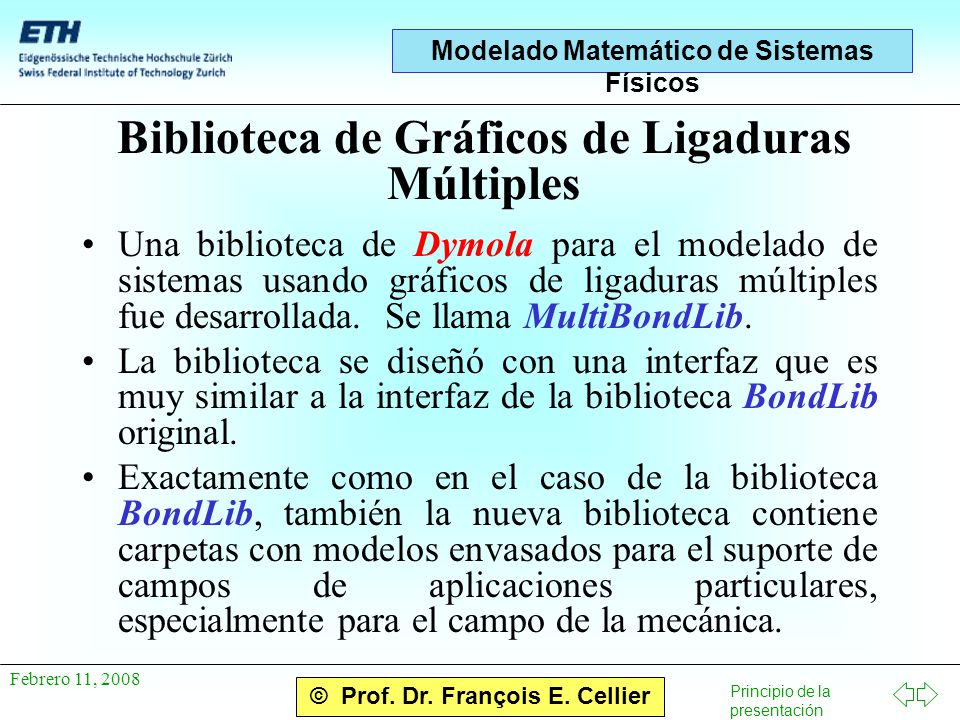

Una biblioteca de Dymola para el modelado de sistemas usando gráficos de ligaduras múltiples fue desarrollada. Se llama MultiBondLib. La biblioteca se diseñó con una interfaz que es muy similar a la interfaz de la biblioteca BondLib original. Exactamente como en el caso de la biblioteca BondLib, también la nueva biblioteca contiene carpetas con modelos envasados para el suporte de campos de aplicaciones particulares, especialmente para el campo de la mecánica. Febrero 11, 2008
8

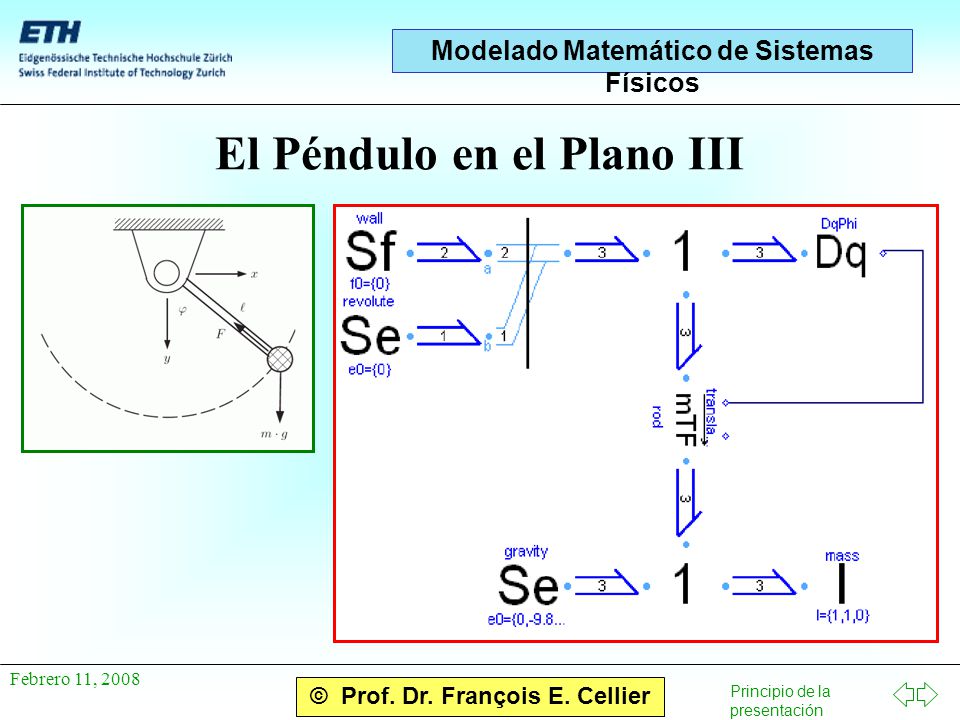

El Péndulo en el Plano III
Febrero 11, 2008
9

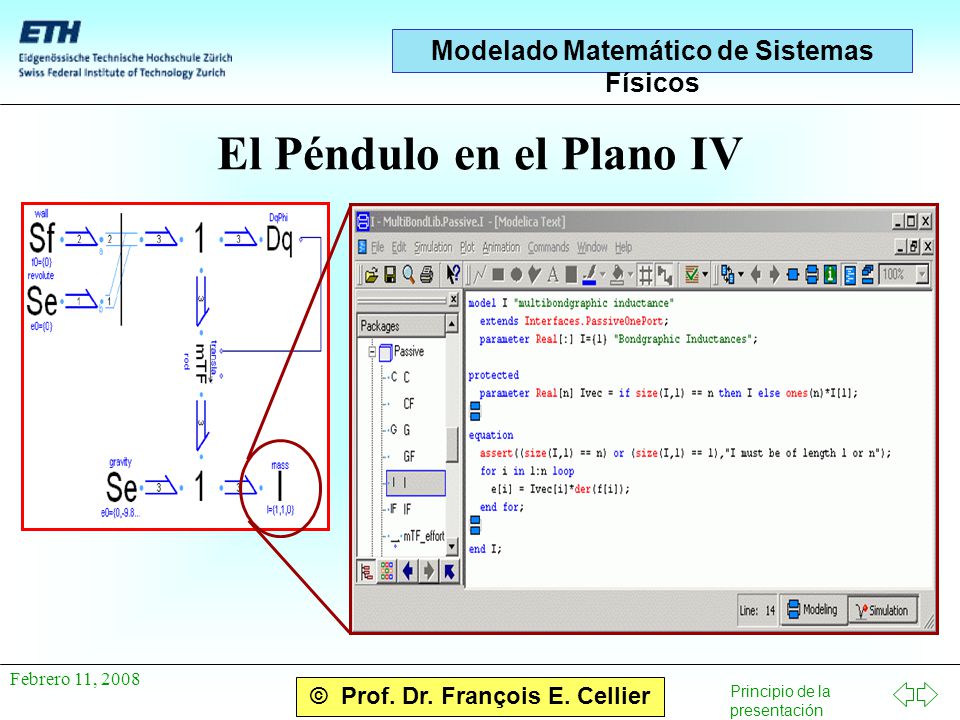

El Péndulo en el Plano IV
Febrero 11, 2008
10
El Péndulo en el Plano V Febrero 11, 2008
11

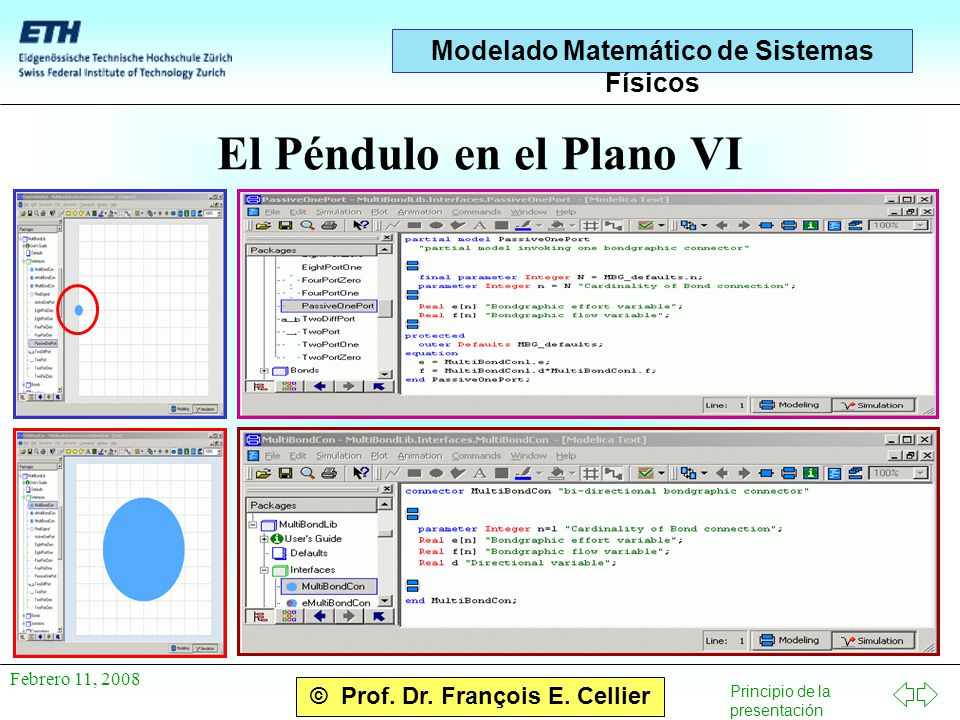

El Péndulo en el Plano VI
Febrero 11, 2008
12

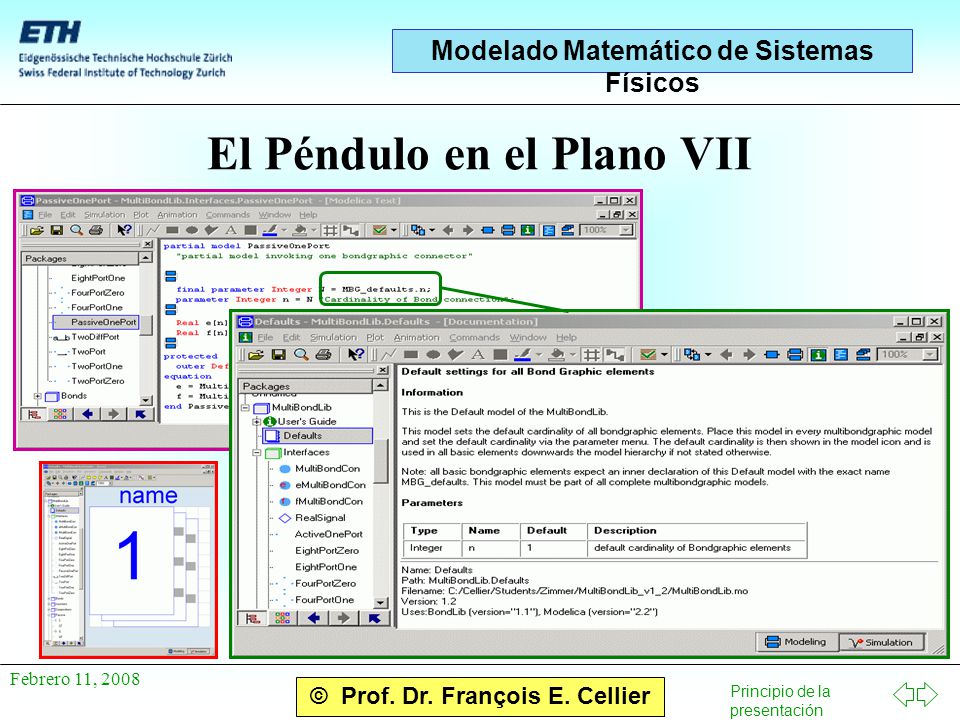

El Péndulo en el Plano VII
Febrero 11, 2008
13

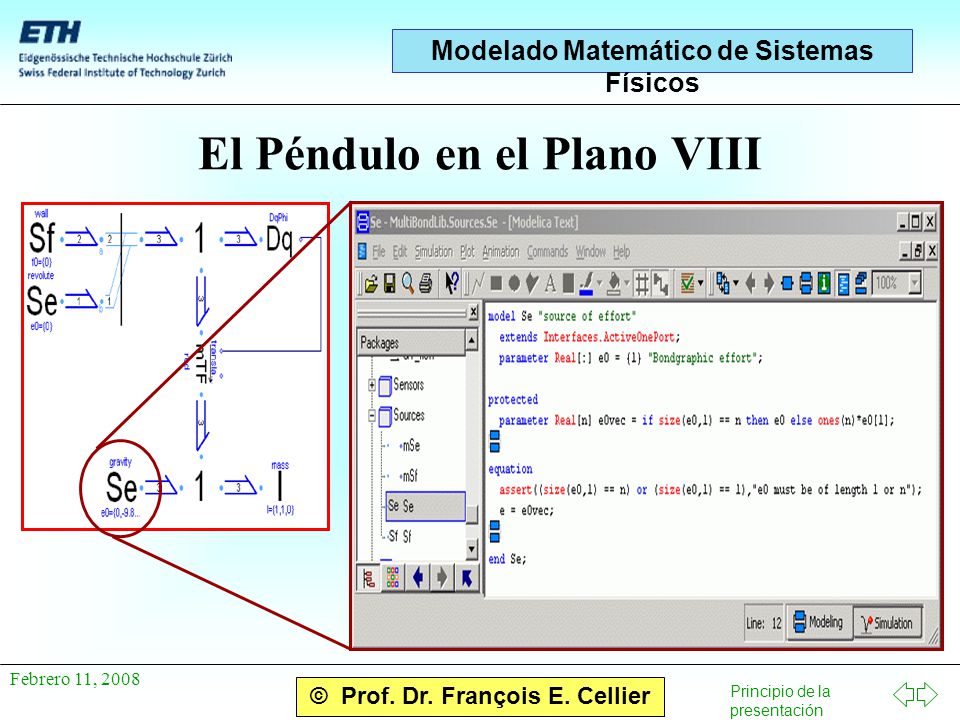

El Péndulo en el Plano VIII
Febrero 11, 2008
14

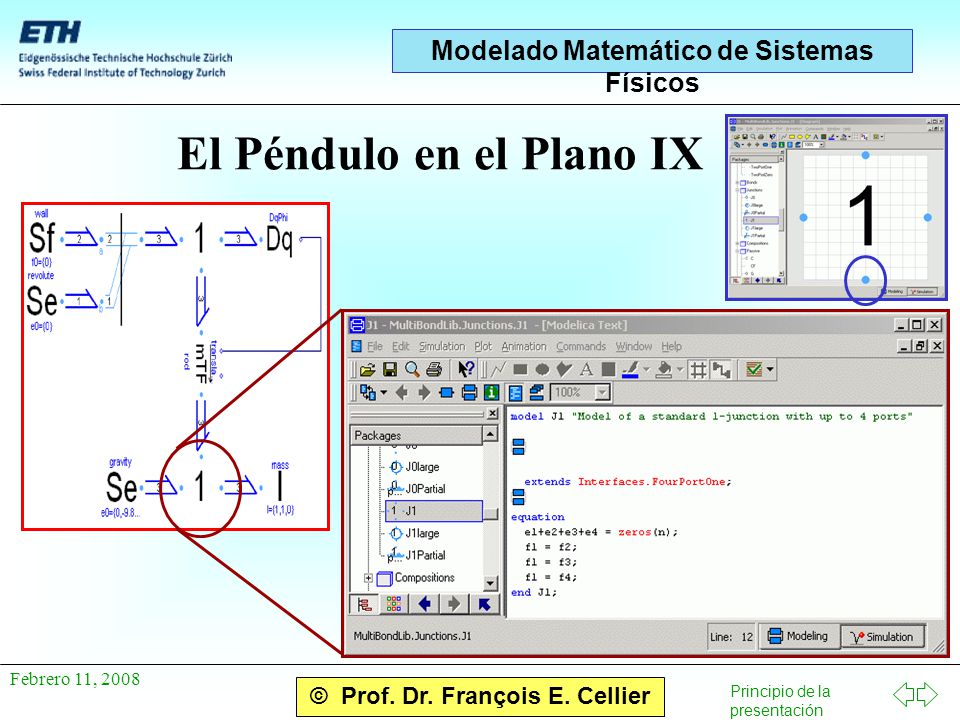

El Péndulo en el Plano IX
Febrero 11, 2008
15

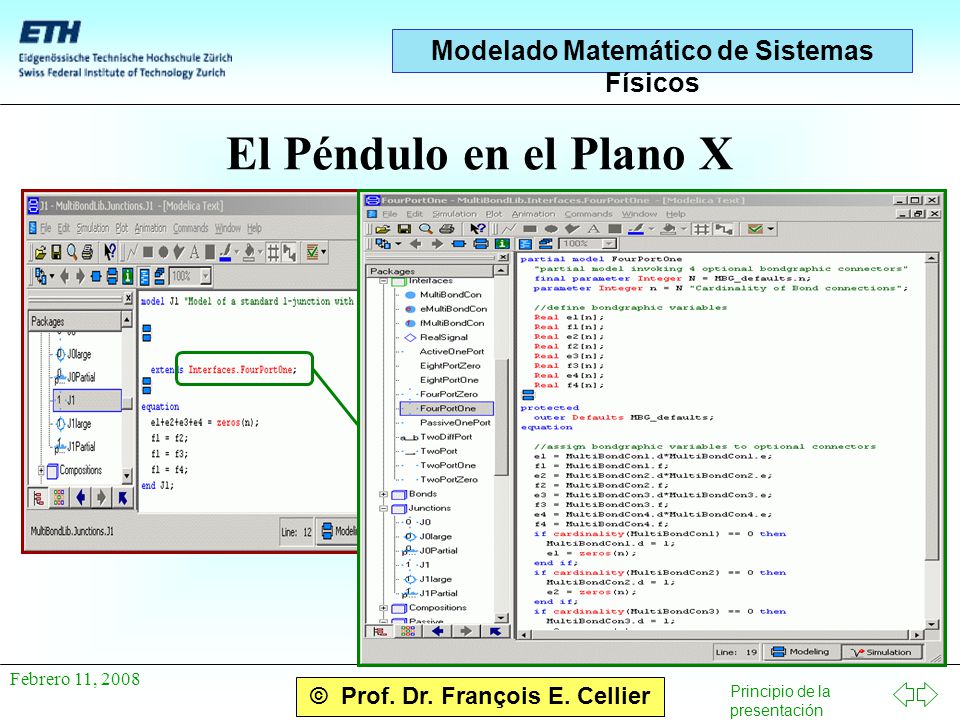

El Péndulo en el Plano X Febrero 11, 2008
16
El Péndulo en el Plano XI

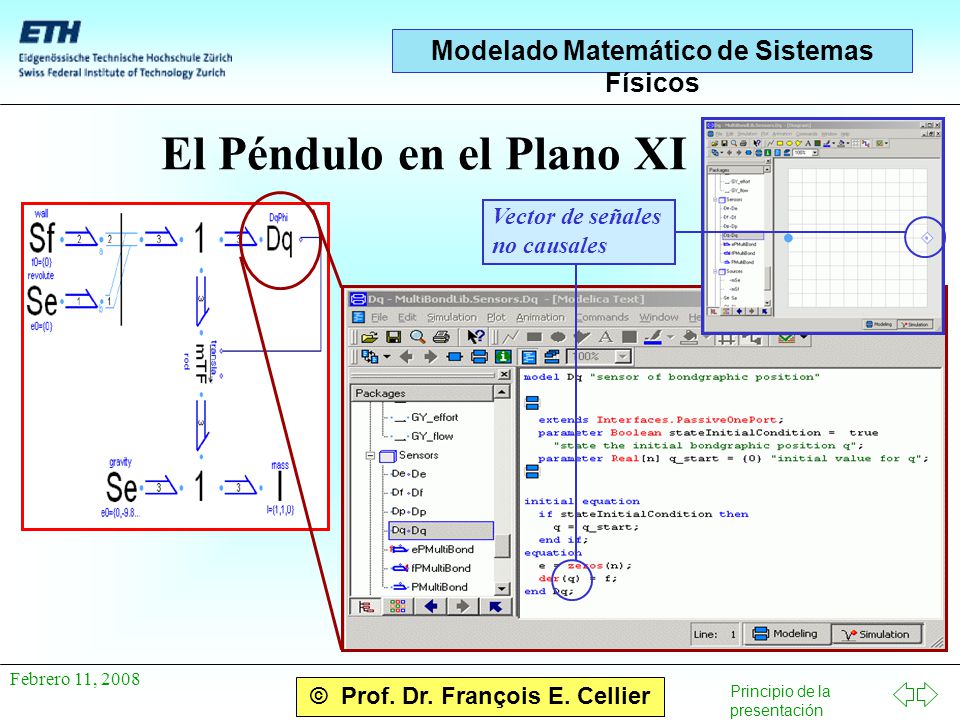

Vector de señales no causales Febrero 11, 2008
17

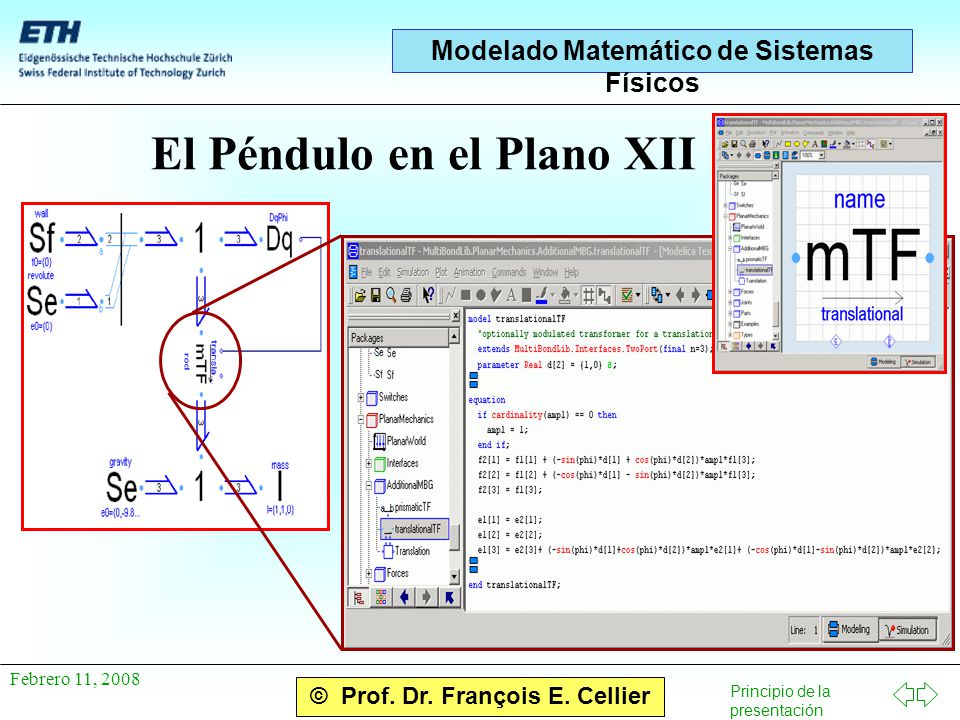

El Péndulo en el Plano XII
Febrero 11, 2008
18
Principios Básicos de los Gráficos de Ligaduras Múltiples

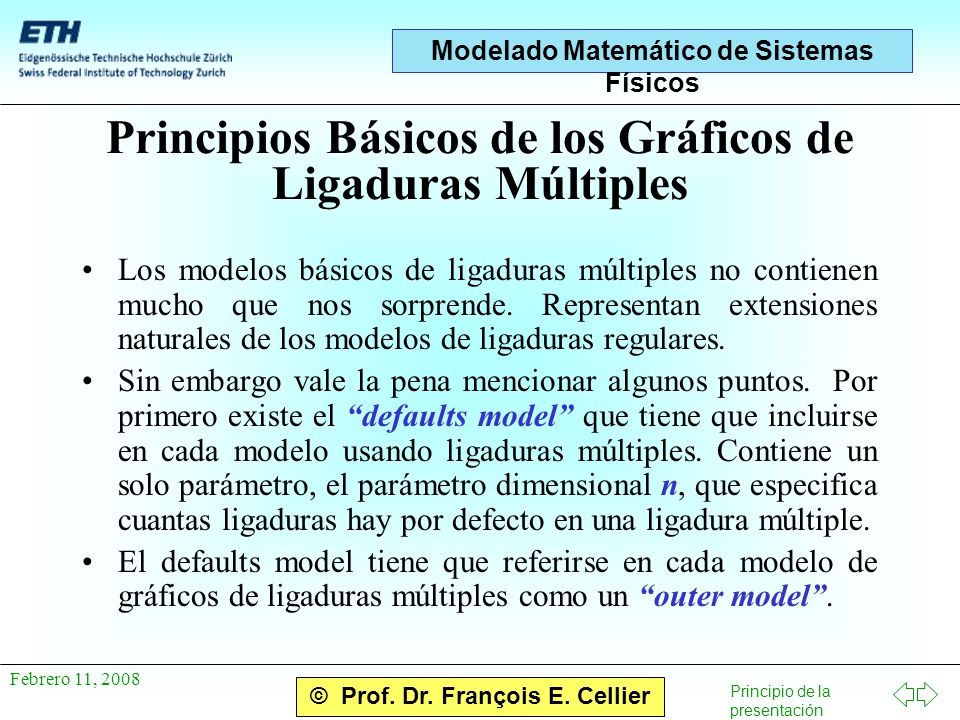

Los modelos básicos de ligaduras múltiples no contienen mucho que nos sorprende. Representan extensiones naturales de los modelos de ligaduras regulares. Sin embargo vale la pena mencionar algunos puntos. Por primero existe el “defaults model” que tiene que incluirse en cada modelo usando ligaduras múltiples. Contiene un solo parámetro, el parámetro dimensional n, que especifica cuantas ligaduras hay por defecto en una ligadura múltiple. El defaults model tiene que referirse en cada modelo de gráficos de ligaduras múltiples como un “outer model”. Febrero 11, 2008
19
Principios Básicos de los Gráficos de Ligaduras Múltiples II
Si el modelo de gráficos de ligaduras múltiples hereda uno de los modelos parciales de la biblioteca MultiBondLib, el usuario no tiene que ocuparse de ese detalle más. Ya está hecho. Febrero 11, 2008
20
Principios Básicos de los Gráficos de Ligaduras Múltiples III

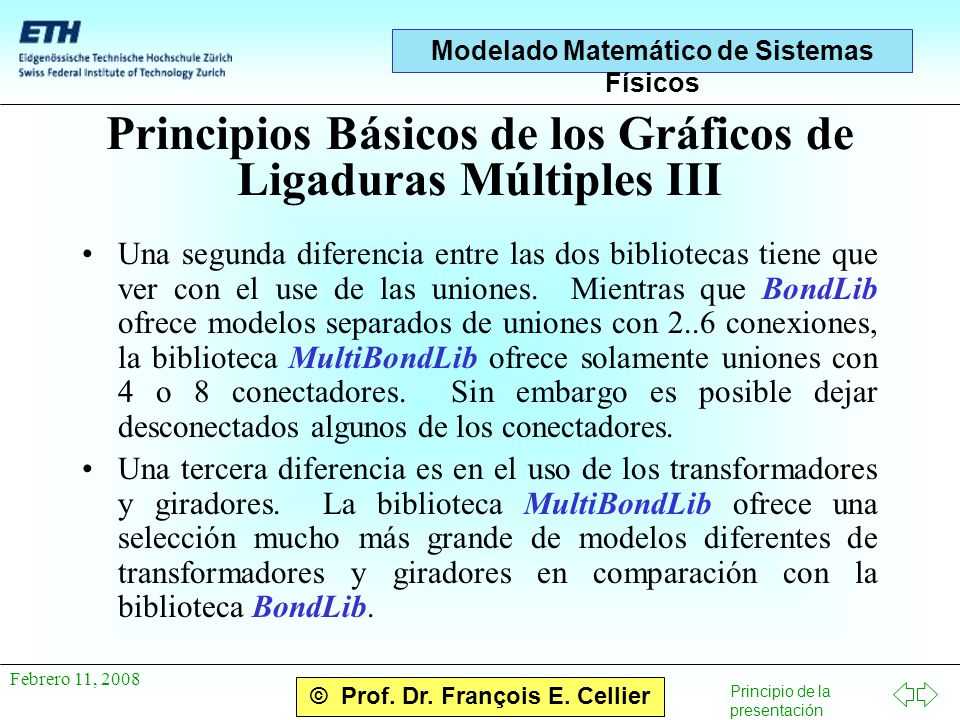

Una segunda diferencia entre las dos bibliotecas tiene que ver con el use de las uniones. Mientras que BondLib ofrece modelos separados de uniones con 2..6 conexiones, la biblioteca MultiBondLib ofrece solamente uniones con 4 o 8 conectadores. Sin embargo es posible dejar desconectados algunos de los conectadores. Una tercera diferencia es en el uso de los transformadores y giradores. La biblioteca MultiBondLib ofrece una selección mucho más grande de modelos diferentes de transformadores y giradores en comparación con la biblioteca BondLib. Febrero 11, 2008
21
Los Transformadores Multipuertas

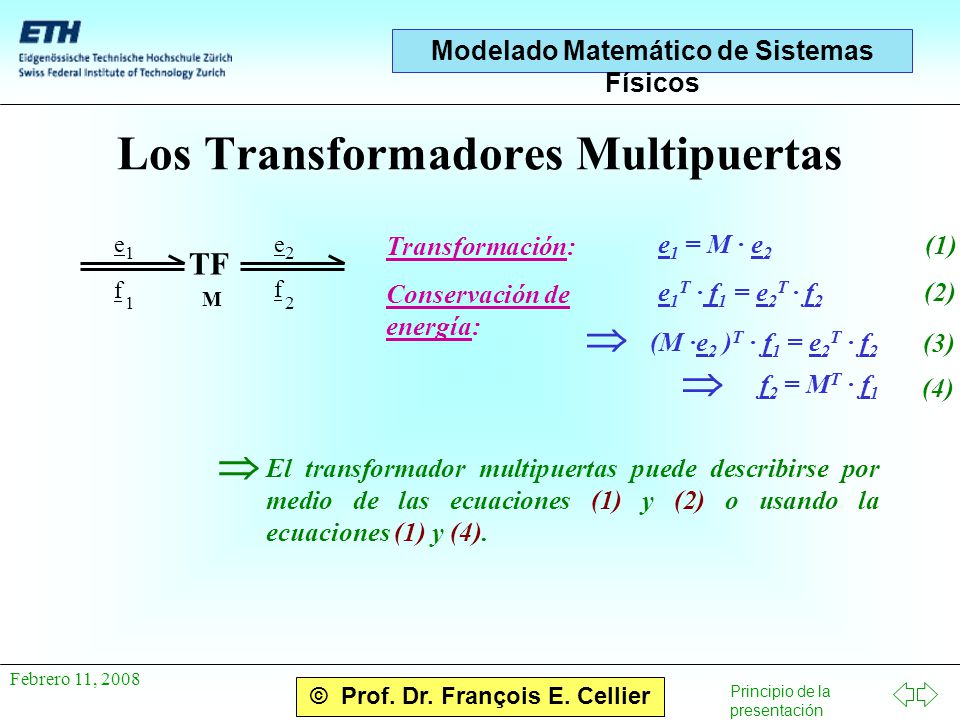

1 e 2 TF M Transformación: e1 = M · e2 (1) Conservación de energía: e1T · f1 = e2T · f2 (2) (M ·e2 )T · f1 = e2T · f2 f2 = MT · f1 (3) (4) El transformador multipuertas puede describirse por medio de las ecuaciones (1) y (2) o usando la ecuaciones (1) y (4). Febrero 11, 2008
22
Los Transformadores Multipuertas II

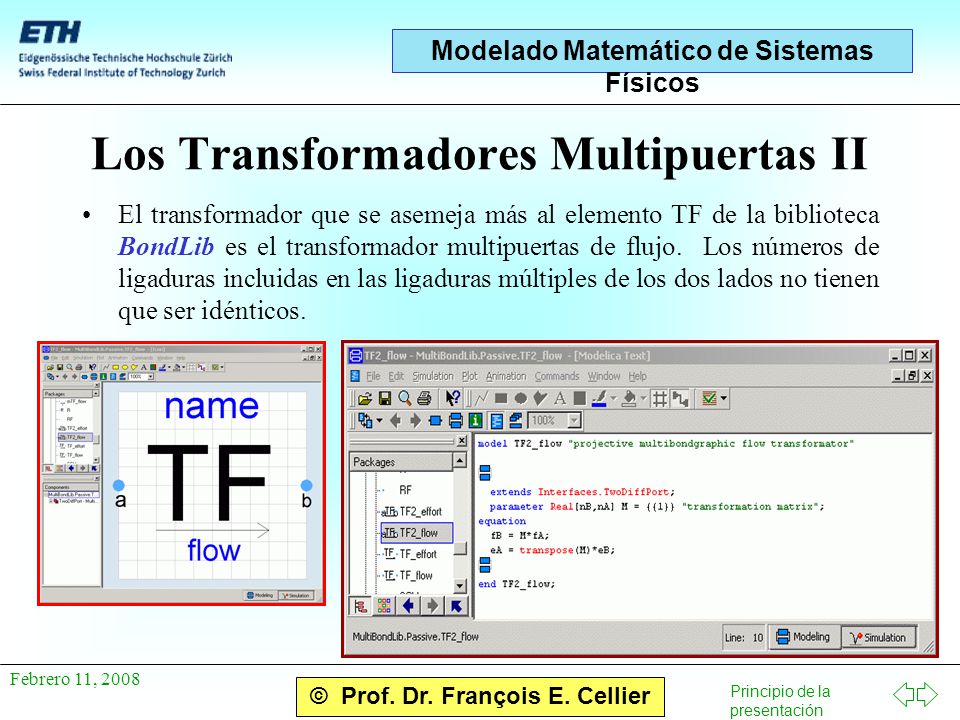

El transformador que se asemeja más al elemento TF de la biblioteca BondLib es el transformador multipuertas de flujo. Los números de ligaduras incluidas en las ligaduras múltiples de los dos lados no tienen que ser idénticos. Febrero 11, 2008
23
Los Transformadores Multipuertas III
Sin embargo, como la matriz M no tiene que poseer una inversa, también se necesita un transformador multipuertas del esfuerzo. Febrero 11, 2008
24
Los Transformadores Multipuertas IV

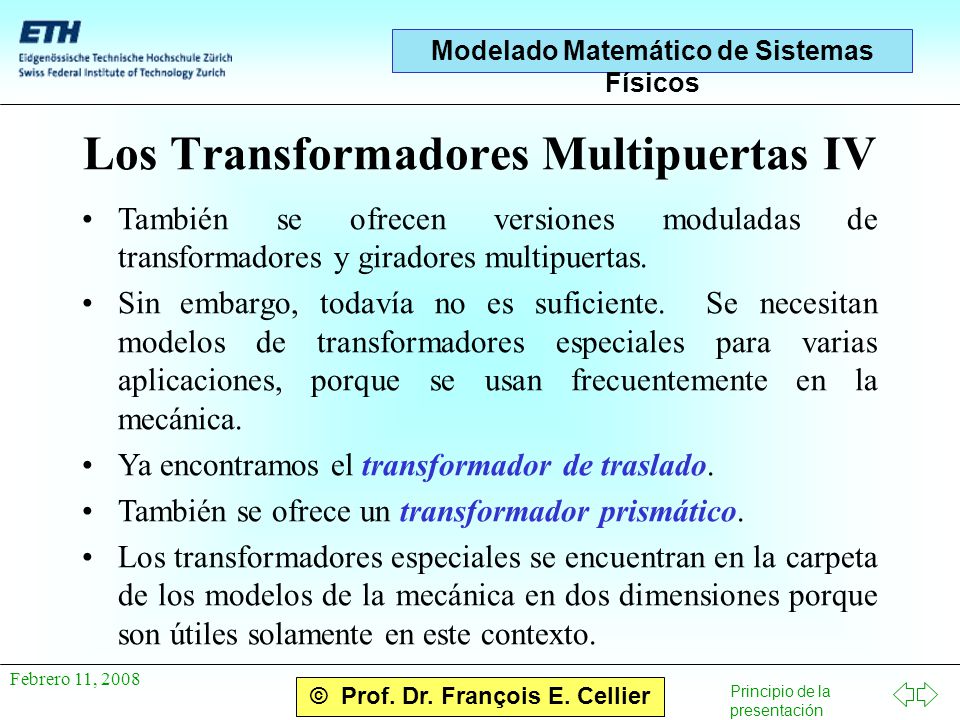

También se ofrecen versiones moduladas de transformadores y giradores multipuertas. Sin embargo, todavía no es suficiente. Se necesitan modelos de transformadores especiales para varias aplicaciones, porque se usan frecuentemente en la mecánica. Ya encontramos el transformador de traslado. También se ofrece un transformador prismático. Los transformadores especiales se encuentran en la carpeta de los modelos de la mecánica en dos dimensiones porque son útiles solamente en este contexto. Febrero 11, 2008
25

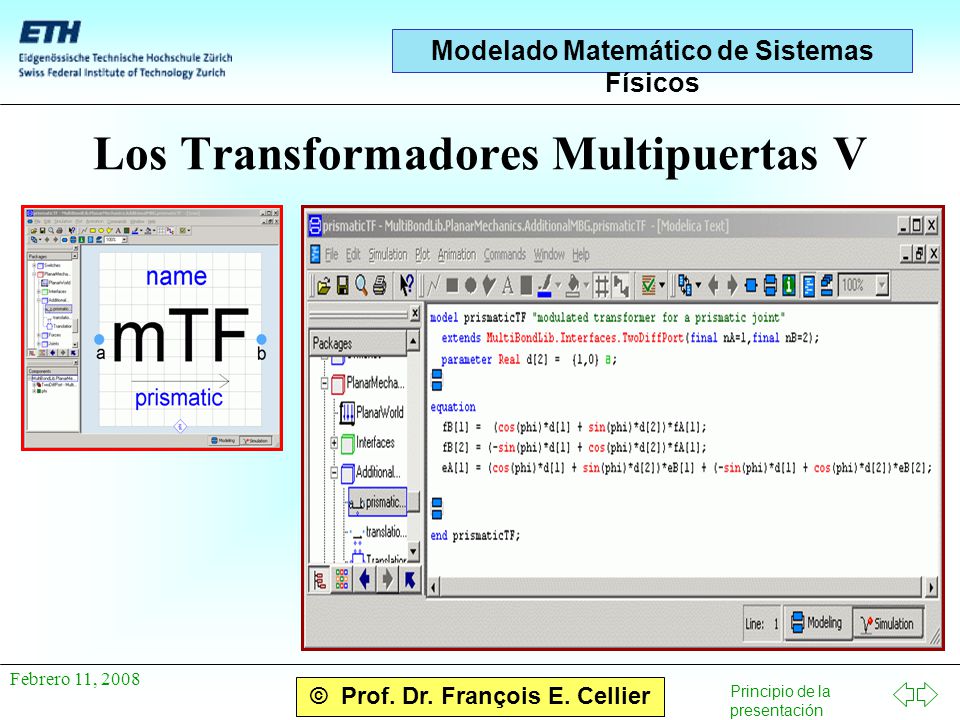

Los Transformadores Multipuertas V
Febrero 11, 2008
26
Principios Básicos de los Gráficos de Ligaduras Múltiples IV
Finalmente, aunque la biblioteca ofrece bloques de ligaduras múltiples causales también, estos son menos útiles que en el caso de los gráficos de ligaduras regulares, porque muchas ligaduras múltiples tienen una causalidad mixta. Por eso no se usan mucho las ligaduras múltiples causales. Febrero 11, 2008
27
El Péndulo en el Plano XIII

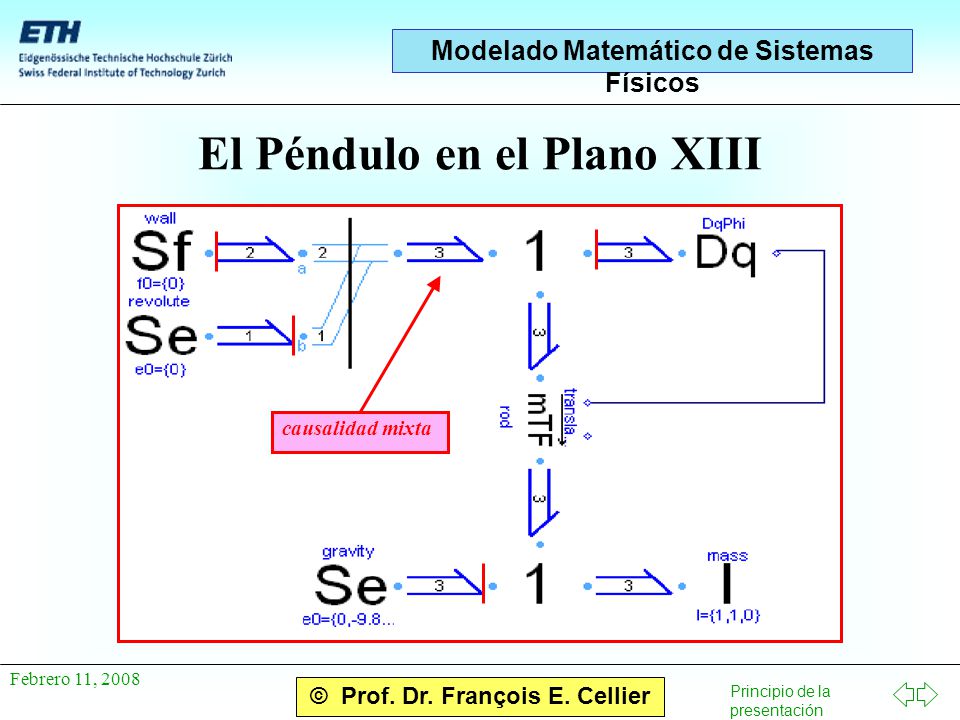

causalidad mixta Febrero 11, 2008
28

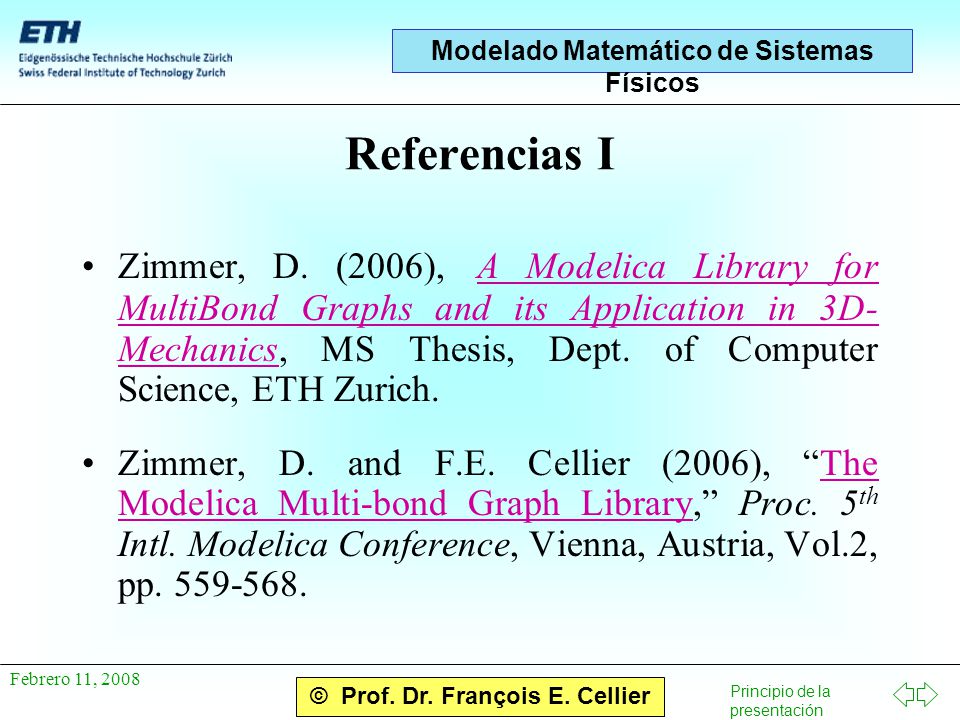

Referencias I Zimmer, D. (2006), A Modelica Library for MultiBond Graphs and its Application in 3D-Mechanics, MS Thesis, Dept. of Computer Science, ETH Zurich. Zimmer, D. and F.E. Cellier (2006), “The Modelica Multi-bond Graph Library,” Proc. 5th Intl. Modelica Conference, Vienna, Austria, Vol.2, pp Febrero 11, 2008
29

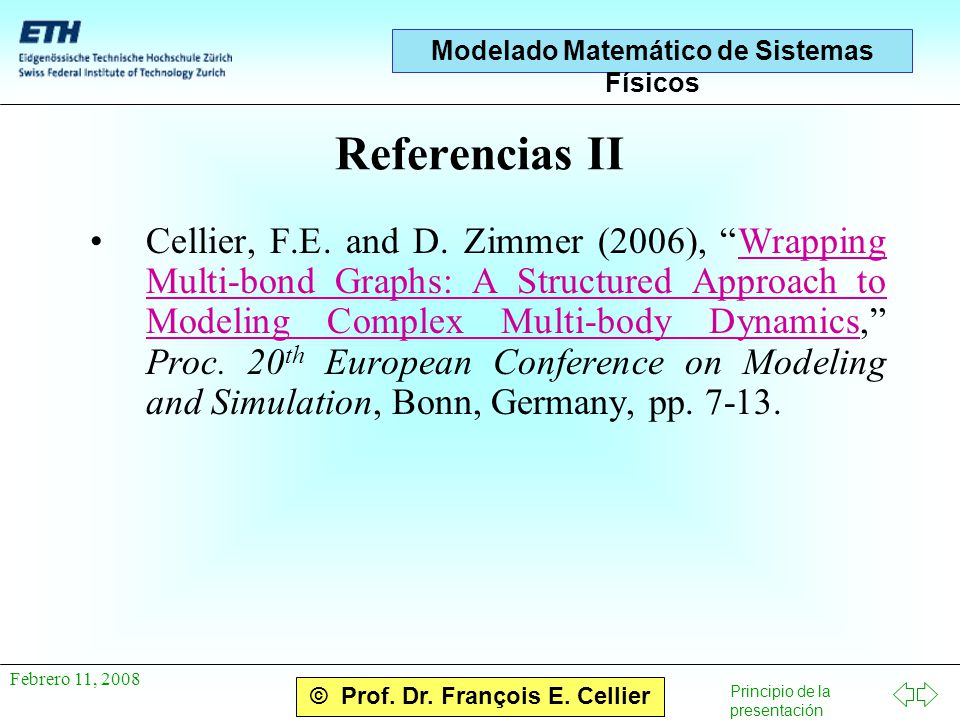

Referencias II Cellier, F.E. and D. Zimmer (2006), “Wrapping Multi-bond Graphs: A Structured Approach to Modeling Complex Multi-body Dynamics,” Proc. 20th European Conference on Modeling and Simulation, Bonn, Germany, pp Febrero 11, 2008
