CAPÍTULO 6. FILTROS GENERALIDADES TIPOS DE FILTROS MODELOS DE FILTROS

Presentación del tema: "CAPÍTULO 6. FILTROS GENERALIDADES TIPOS DE FILTROS MODELOS DE FILTROS"— Transcripción de la presentación:

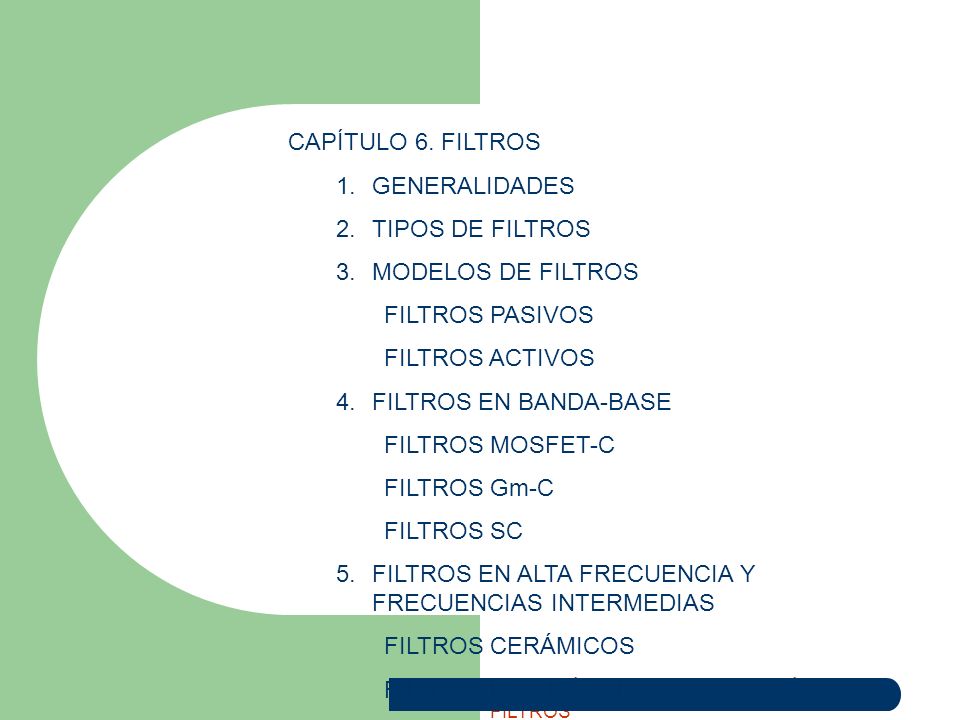

1 CAPÍTULO 6. FILTROS GENERALIDADES TIPOS DE FILTROS MODELOS DE FILTROS FILTROS PASIVOS FILTROS ACTIVOS FILTROS EN BANDA-BASE FILTROS MOSFET-C FILTROS Gm-C FILTROS SC FILTROS EN ALTA FRECUENCIA Y FRECUENCIAS INTERMEDIAS FILTROS CERÁMICOS FILTROS DE CRISTAL FILTROS DE ONDA SUPERFICIAL

2 Generalidades (1) FUNCIÓN DE TRANSFERENCIA Transformada de Laplace

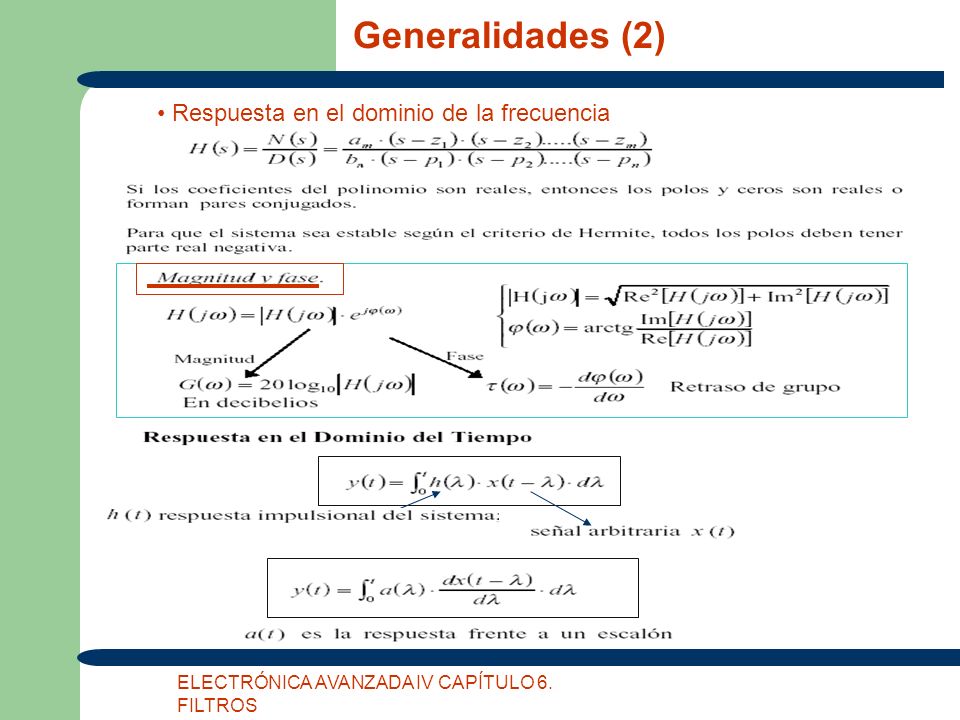

3 Generalidades (2) Respuesta en el dominio de la frecuencia

4 Generalidades (3) Sobreoscilación Tiempo de retardo Tiempo de subida

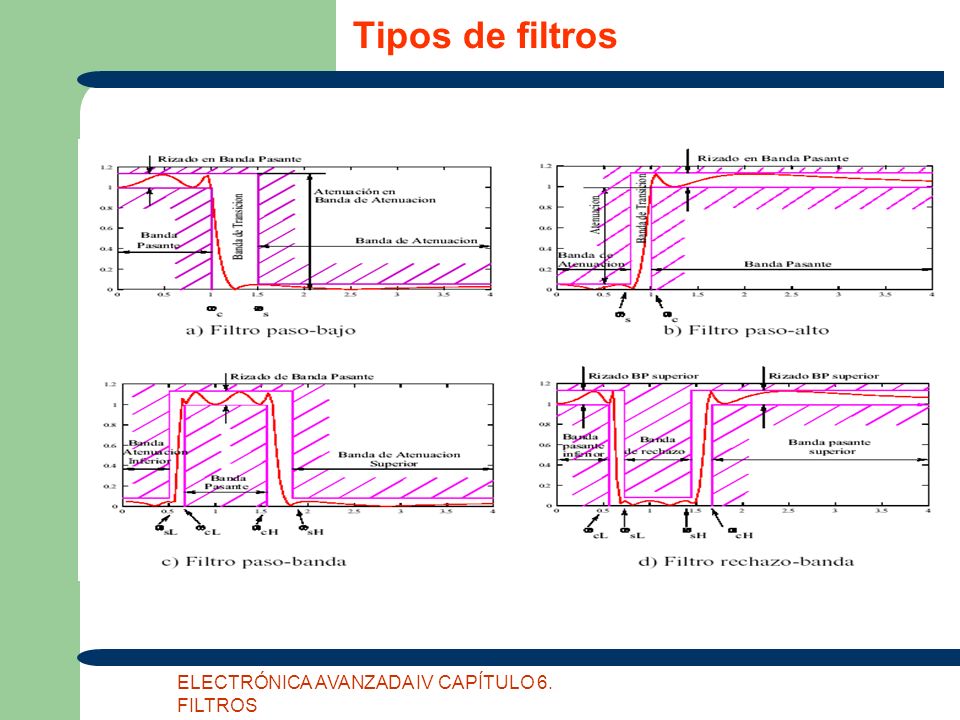

5 Tipos de filtros

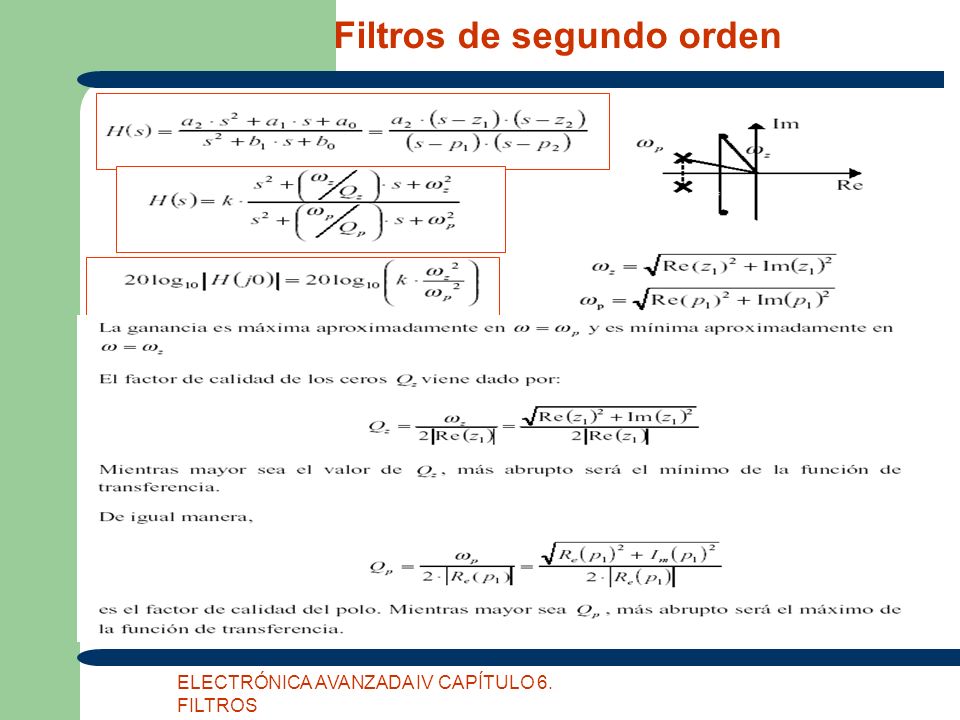

6 Filtros de segundo orden

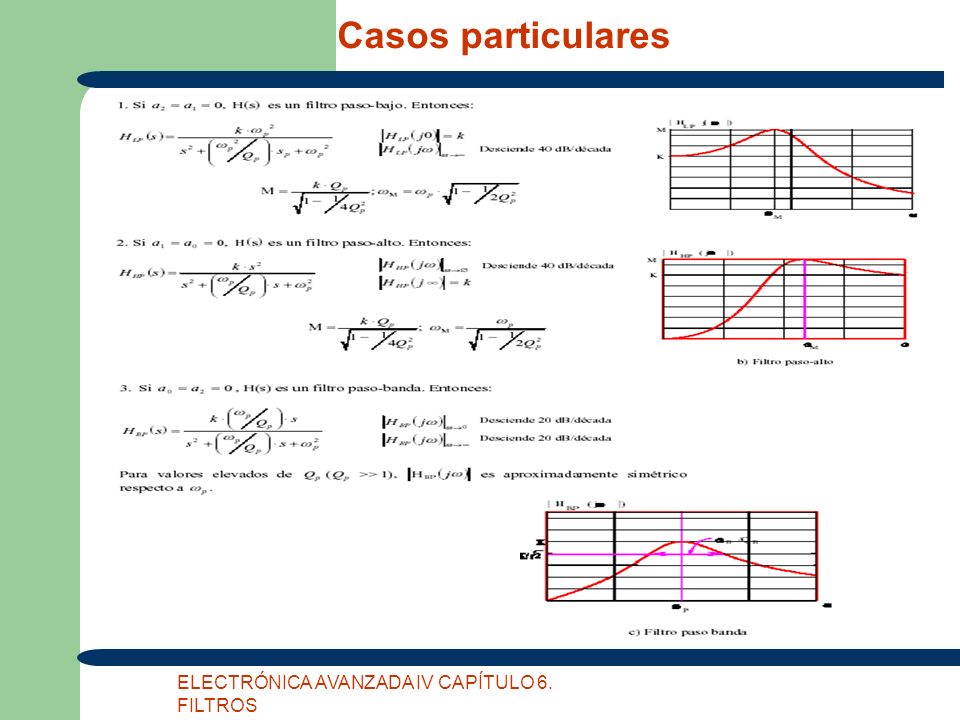

7 Casos particulares

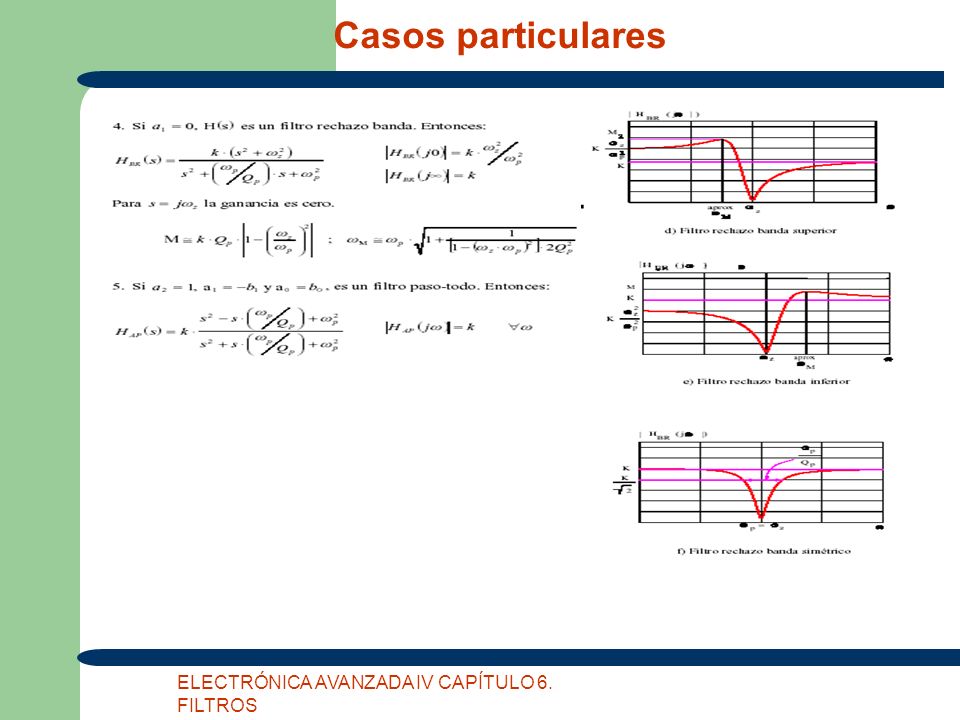

8 Casos particulares

9 Retardo normalizado

10 Sensibilidad: Definiciones

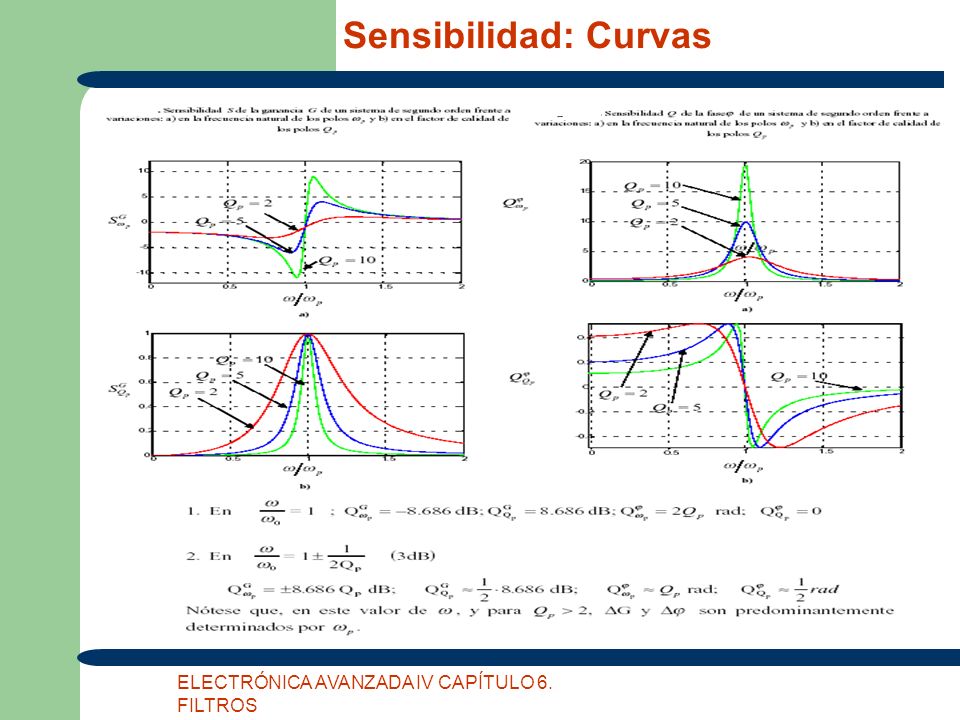

11 Sensibilidad: Curvas

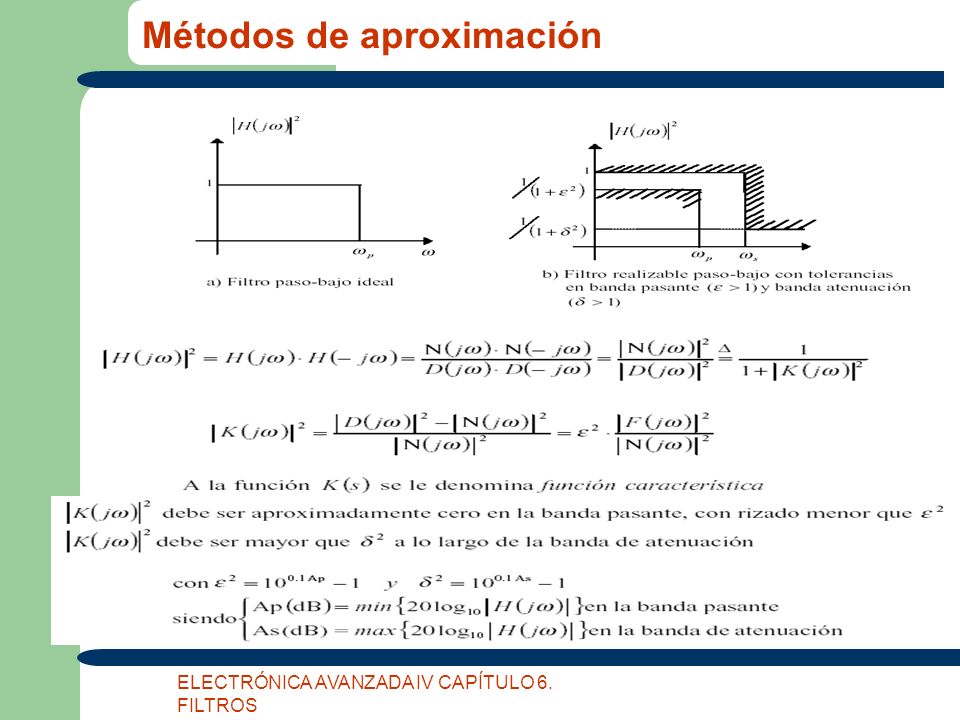

12 Métodos de aproximación

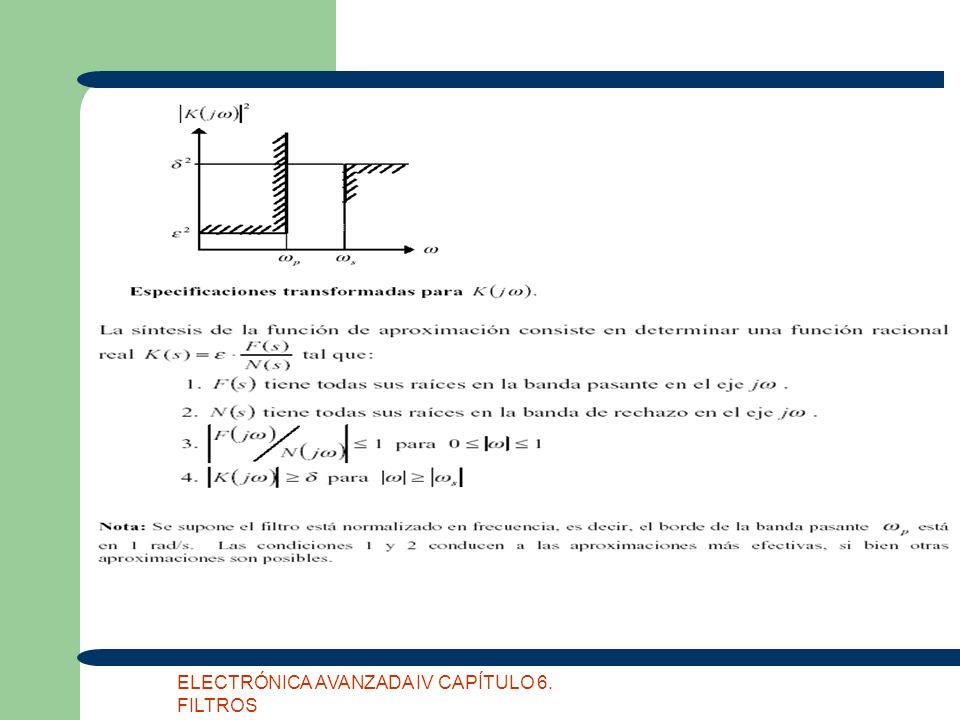

13

14

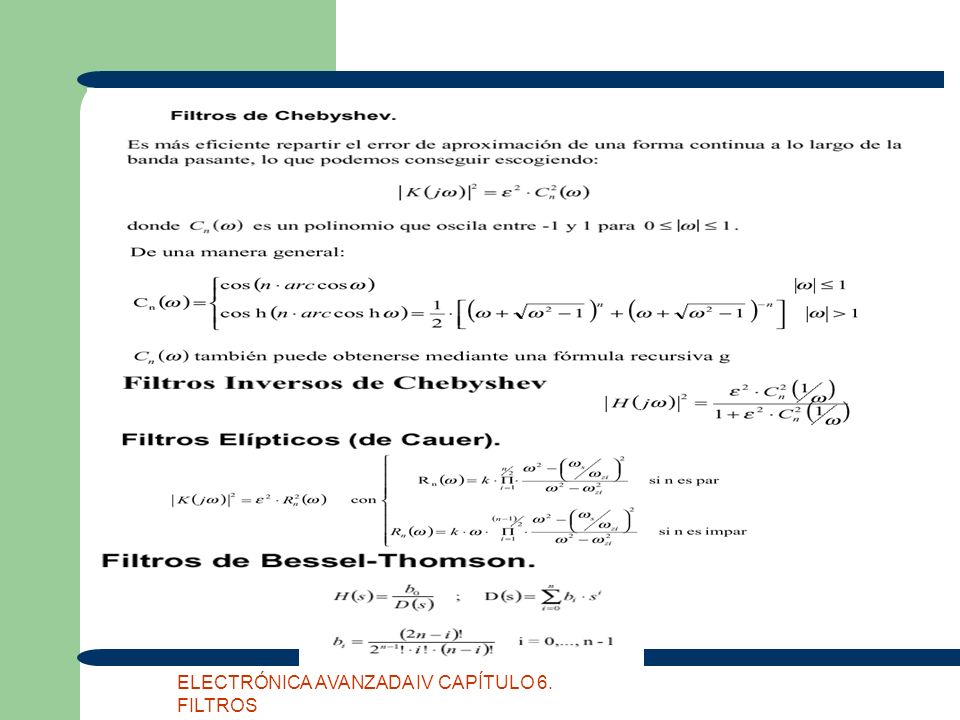

15

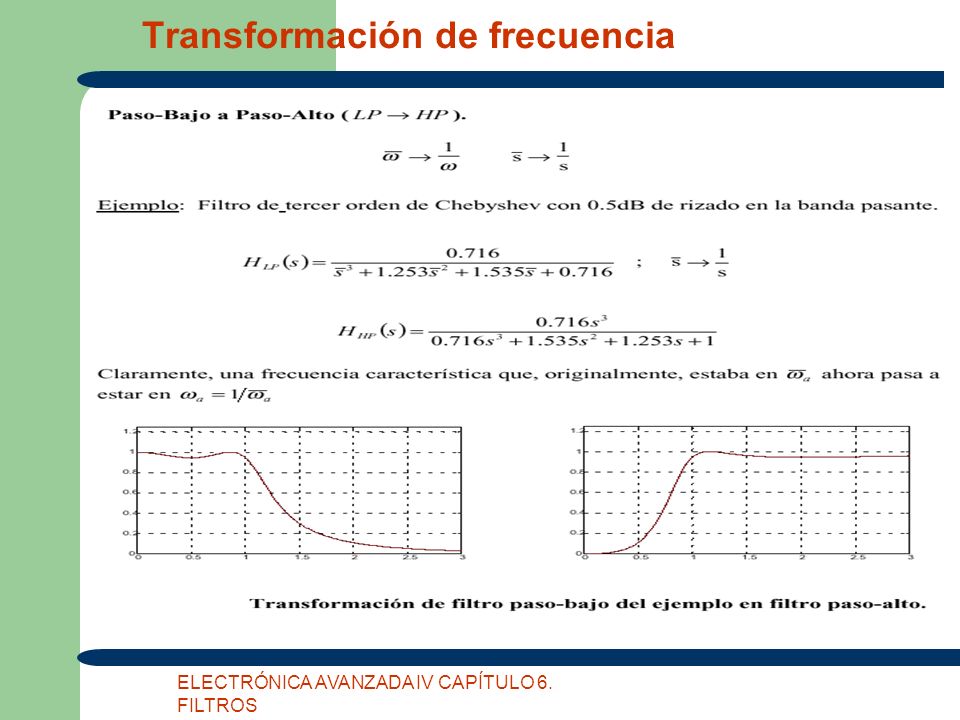

16 Transformación de frecuencia

17

18

19 Filtros pasivos Ejemplo: Filtro paso-bajo de 5º Orden
Los filtros LC en escalera doblemente terminados poseen una sensibilidad muy pequeña respecto al valor de sus elementos. En las redes LC pasivas la potencia transmitida desde la resistencia fuente RS a la resistencia de carga RL es máxima en la banda pasante y cualquier cambio en el valor de los elementos tan sólo puede decrementar la magnitud de la función de ransferencia en la banda pasante. Por ello las sensibilidades de la ganancia en la banda pasante respecto de cualquier elemento del circuito son nulas o casi nulas. También las sensibilidades en las bandas de rechazo son pequeñas y comparables a las que se obtienen con diseños en cascada. Ejemplo: Filtro paso-bajo de 5º Orden

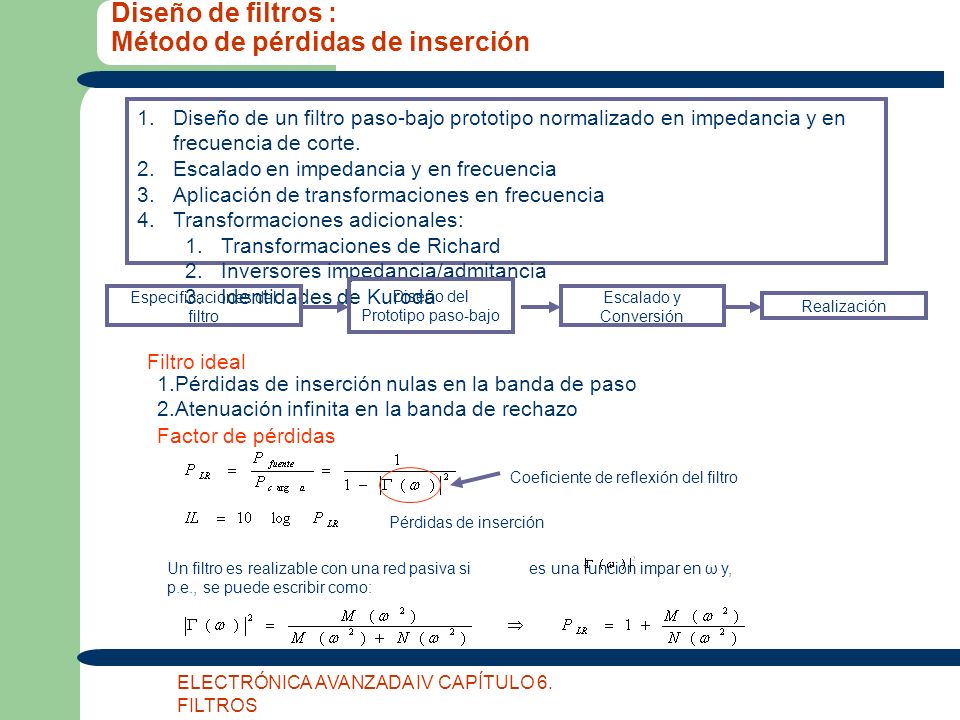

20 Diseño de filtros : Método de pérdidas de inserción
Diseño de un filtro paso-bajo prototipo normalizado en impedancia y en frecuencia de corte. Escalado en impedancia y en frecuencia Aplicación de transformaciones en frecuencia Transformaciones adicionales: Transformaciones de Richard Inversores impedancia/admitancia Identidades de Kuroda Diseño del Prototipo paso-bajo Especificaciones del filtro Escalado y Conversión Realización Filtro ideal Pérdidas de inserción nulas en la banda de paso Atenuación infinita en la banda de rechazo Factor de pérdidas Pérdidas de inserción Un filtro es realizable con una red pasiva si es una función impar en ω y, p.e., se puede escribir como: Coeficiente de reflexión del filtro

21 Casos prácticos Maximally flat, respuesta binomial o de Buterworth
Proporciona la respuesta pasabanda más plana posible N > Orden del filtro Equal ripple: Polimnomios de Chebysev 3.Linear Phase: Dependencia lineal de la fase con la frecuencia. Útil para algunas aplicaciones (P.e. Sistemas FDM) “ TN Polimnomio de Chebysherv de orde n

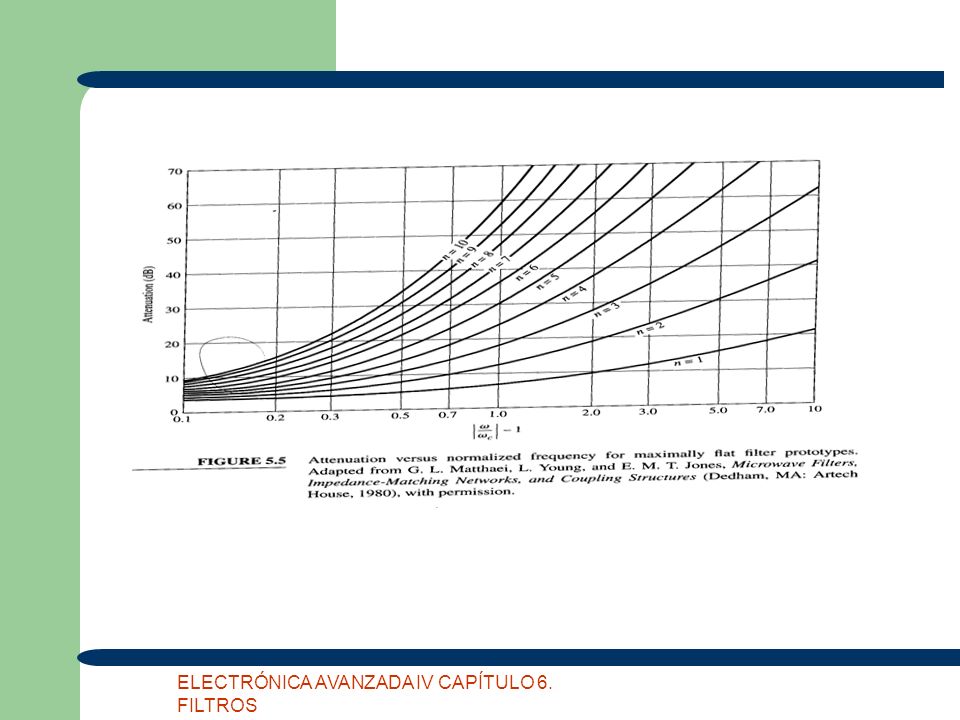

22 Filtros Maximally Flat
Prototipo de filtro paso-bajo de 2º Orden =1 =1 =0

23

24

25 Equal ripple y Linear phase filters
Prototipos paso-bajo

26

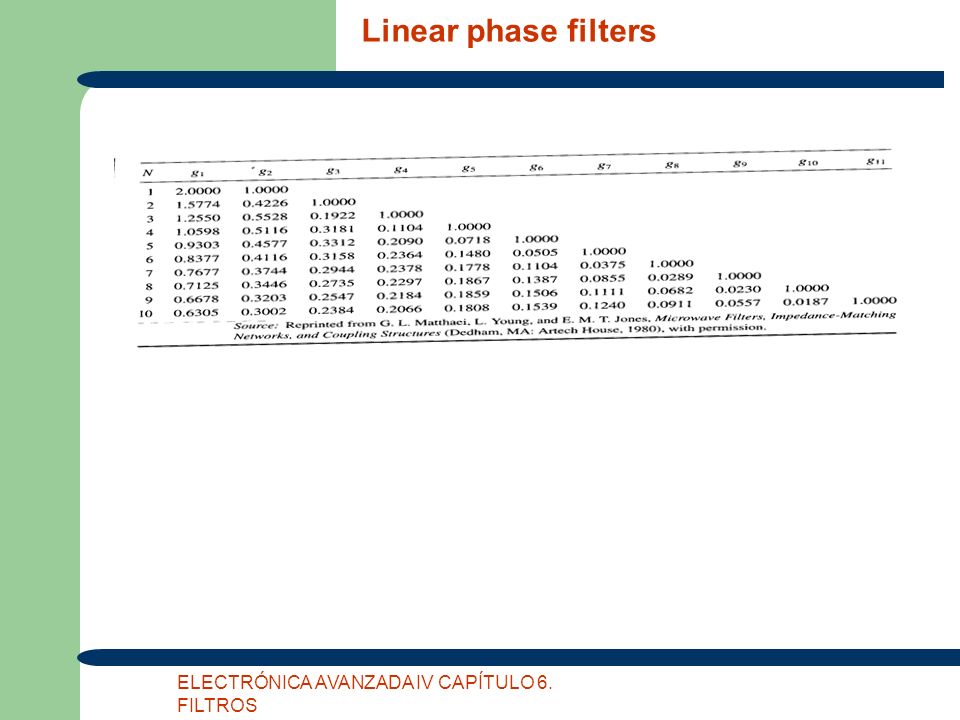

27 Linear phase filters

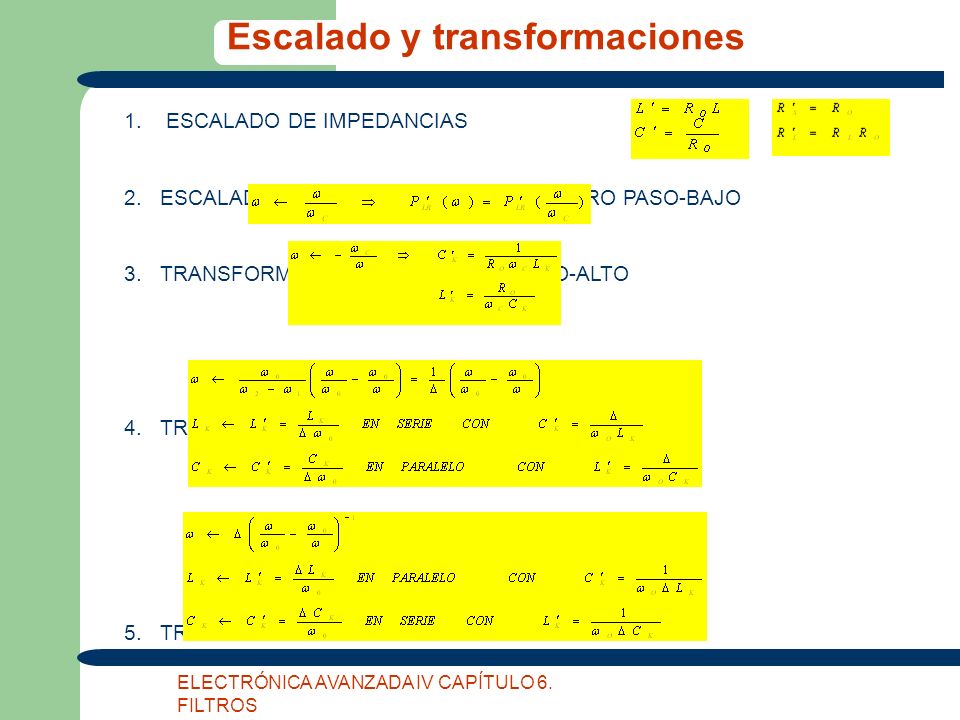

28 Escalado y transformaciones

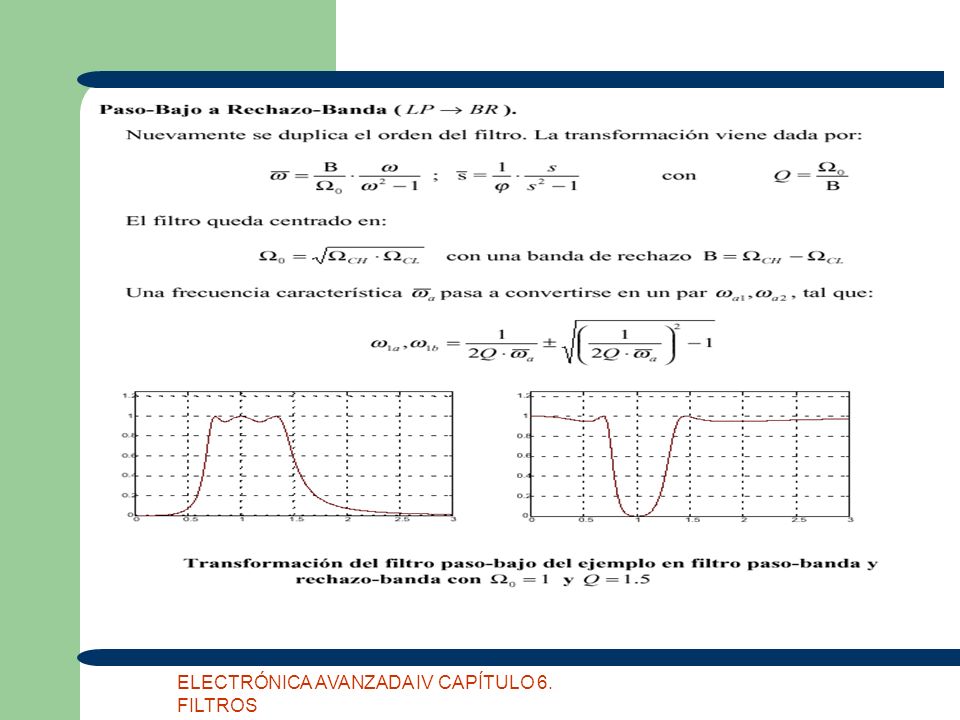

ESCALADO DE IMPEDANCIAS ESCALADO EN FRECUENCIAS PARA FILTRO PASO-BAJO TRANSFORMACIÓN PASO-BAJO A PASO-ALTO TRANSFORMACIÓN PASO-BAJO A PASA-BANDA TRANSFORMACIÓN PASO-BAJO A RECHAZA-BANDA

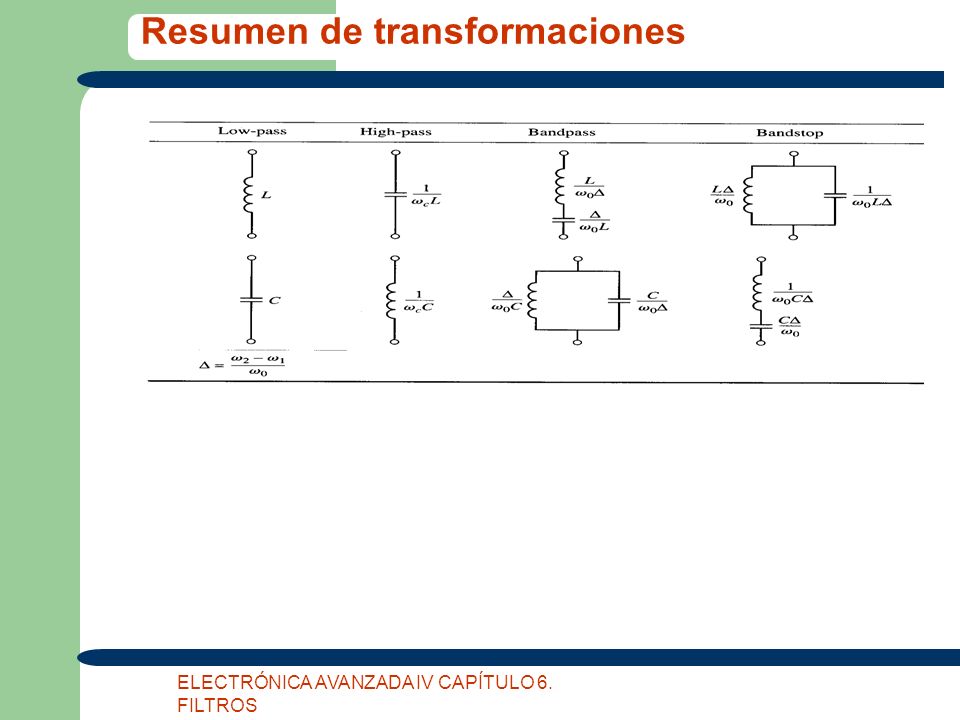

29 Resumen de transformaciones

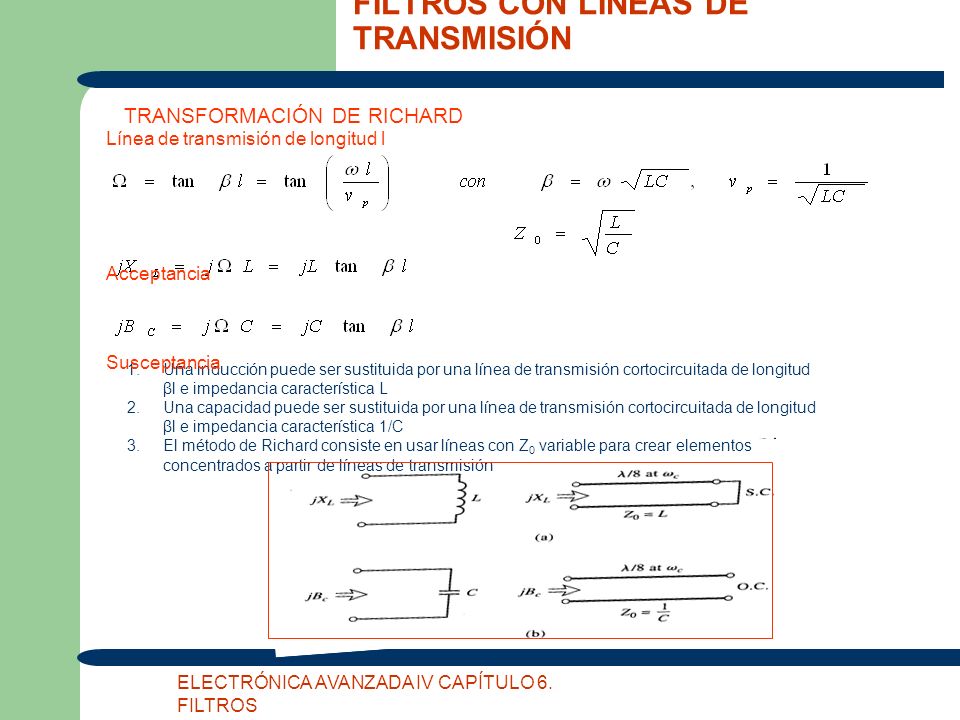

30 FILTROS CON LÍNEAS DE TRANSMISIÓN
TRANSFORMACIÓN DE RICHARD Línea de transmisión de longitud l Acceptancia Susceptancia Una inducción puede ser sustituida por una línea de transmisión cortocircuitada de longitud βl e impedancia característica L Una capacidad puede ser sustituida por una línea de transmisión cortocircuitada de longitud βl e impedancia característica 1/C El método de Richard consiste en usar líneas con Z0 variable para crear elementos concentrados a partir de líneas de transmisión

31 Línea microstrip εR Relación entre Z0 y w/h Microstrip w t h
Plano de tierra

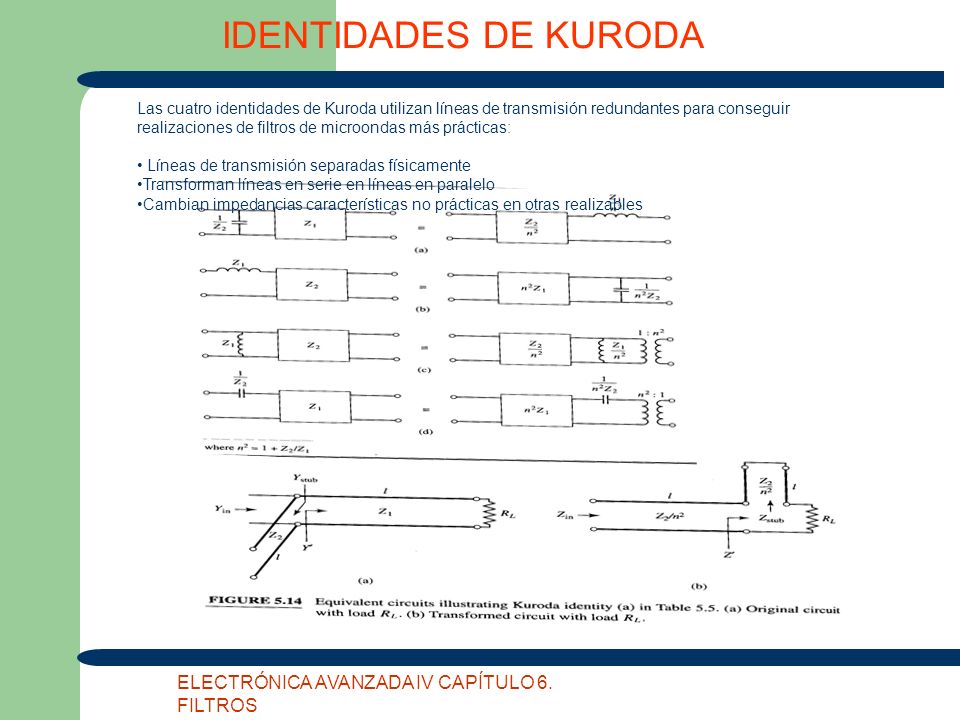

32 IDENTIDADES DE KURODA Las cuatro identidades de Kuroda utilizan líneas de transmisión redundantes para conseguir realizaciones de filtros de microondas más prácticas: Líneas de transmisión separadas físicamente Transforman líneas en serie en líneas en paralelo Cambian impedancias características no prácticas en otras realizables

33 Ejemplo: filtro paso-bajo
Frecuencia de corte: 4 GHz Impedancia de carga RL=50 Ω Utilizar un diseño de 3er. Orden con una característica equal-ripple de 3 dB g1=3.3487=L1 g2=0.7117=C2 g3=3.3487=L1 g4=1.00 = RL

34 Las estructuras con líneas de transmisión son
Periódicas en frecuencia.
