Perspectiva Caballera
Ejercicios
2

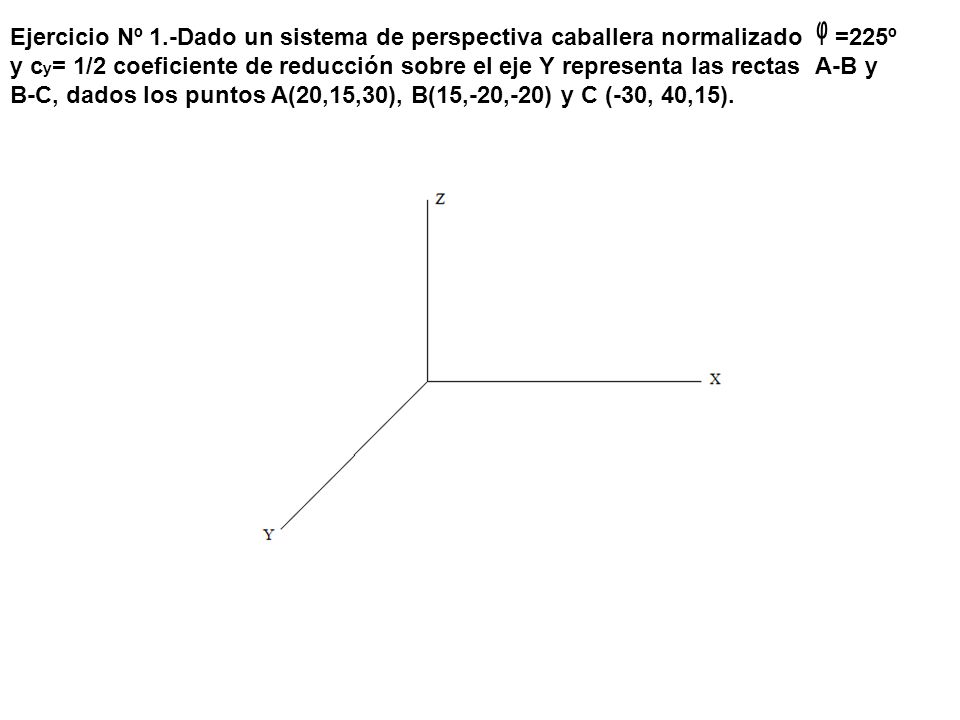

Ejercicio Nº 1.-Dado un sistema de perspectiva caballera normalizado ᵩ =225º y cy= 1/2 coeficiente de reducción sobre el eje Y representa las rectas A-B y B-C, dados los puntos A(20,15,30), B(15,-20,-20) y C (-30, 40,15).
3
1.- Trazamos las coordenadas del punto A (20, 15, 30), teniendo presente que la del eje Y la tenemos que dividir por 2.
4
2.- Determinamos las proyecciones del punto A.
5
3.- Trazamos las coordenadas del punto B (15, -20, -20), teniendo presente que la del eje Y la tenemos que dividir por 2.
6
4.- Determinamos las proyecciones del punto B.
7
5.- Trazamos las coordenadas del punto C(-30, 40, 15), teniendo presente que la del eje Y la tenemos que dividir por 2.
8
6.- Determinamos las proyecciones del punto C.
9

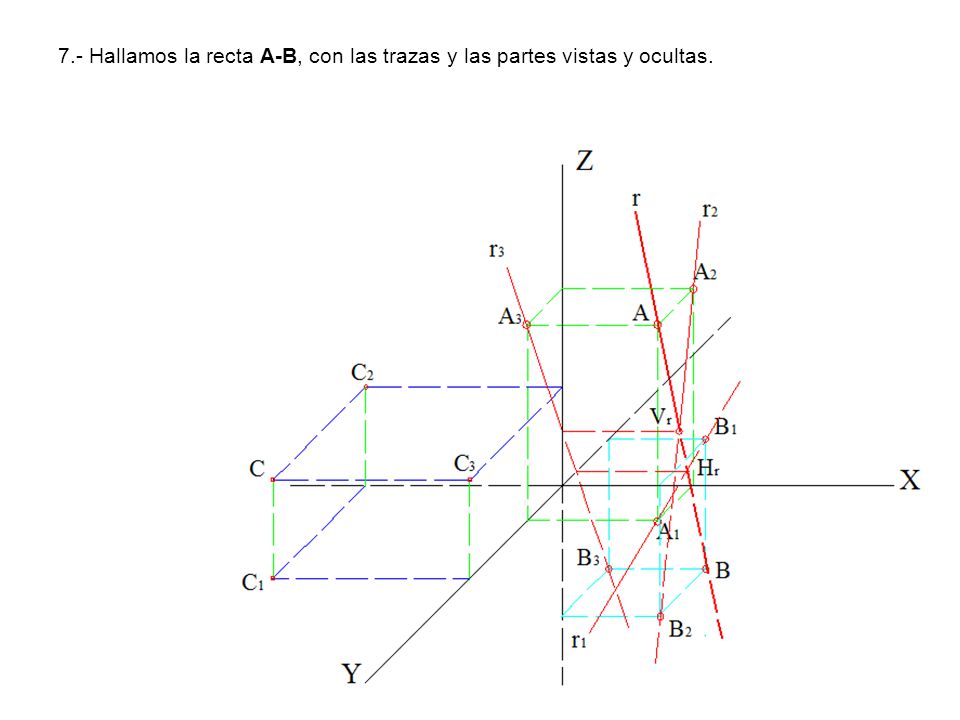

7.- Hallamos la recta A-B, con las trazas y las partes vistas y ocultas.
10

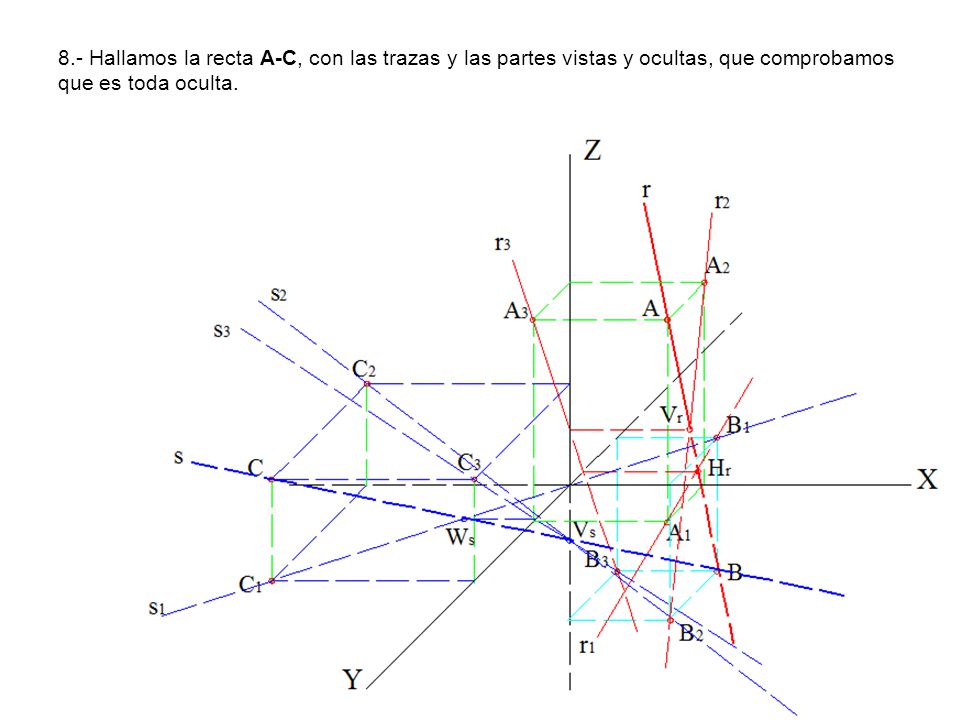

8.- Hallamos la recta A-C, con las trazas y las partes vistas y ocultas, que comprobamos que es toda oculta.
11
Ejercicio 2.- Dado un sistema de perspectiva caballera normalizado ᵩ =225º y cy= 1/2 coeficiente de reducción sobre el eje Y, representa los planos α(-20, 30,40) β(20,-50,25) y γ(40, 50,∞).
12
1.- Situamos las coordenadas del plano α (-20,30,40).
13
2.- Unimos los puntos y tenemos las trazas del plano α.
14
3.- Situamos las coordenadas del plano β (20,-50,25).
15
4.- Unimos los puntos y tenemos las trazas del plano β.
16
5.- Situamos las coordenadas del plano γ (40,50,∞).
17
6.- Unimos los puntos y tenemos las trazas del plano γ que ser paralelo al eje Z.
18
EJERCICIO 3.- Dada una pieza por sus vistas hallar la perspectiva caballera normalizada.
19

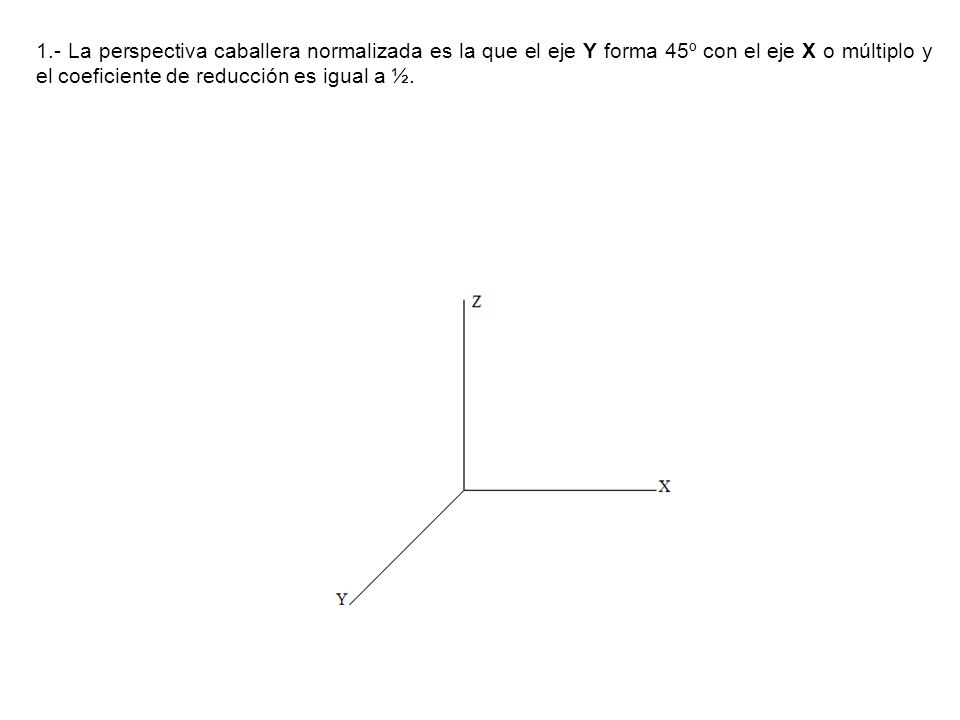

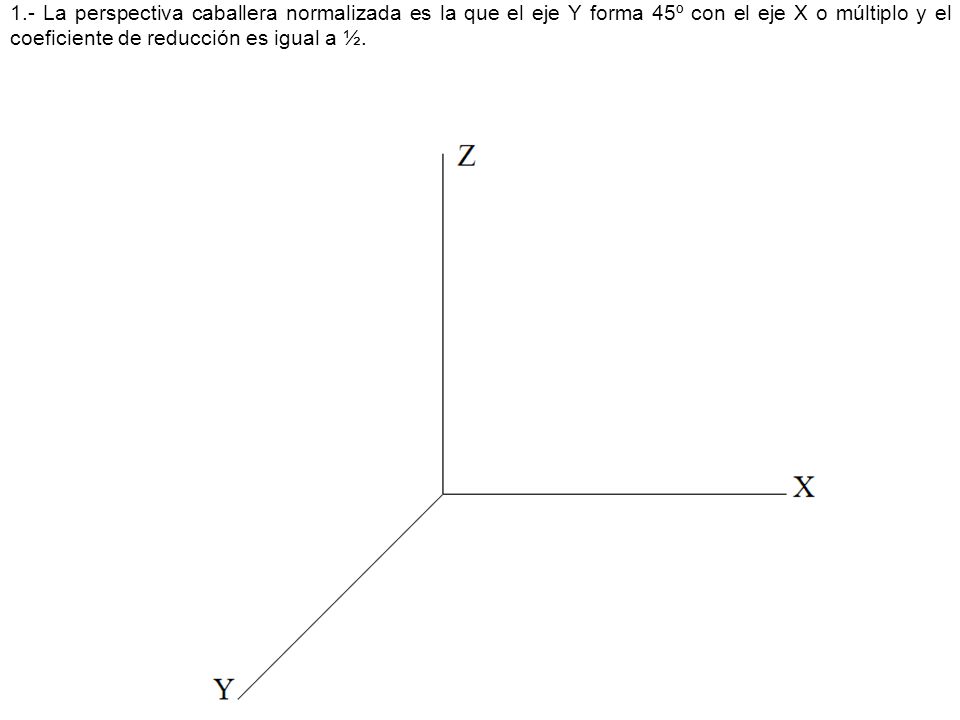

1.- La perspectiva caballera normalizada es la que el eje Y forma 45º con el eje X o múltiplo y el coeficiente de reducción es igual a ½.
20

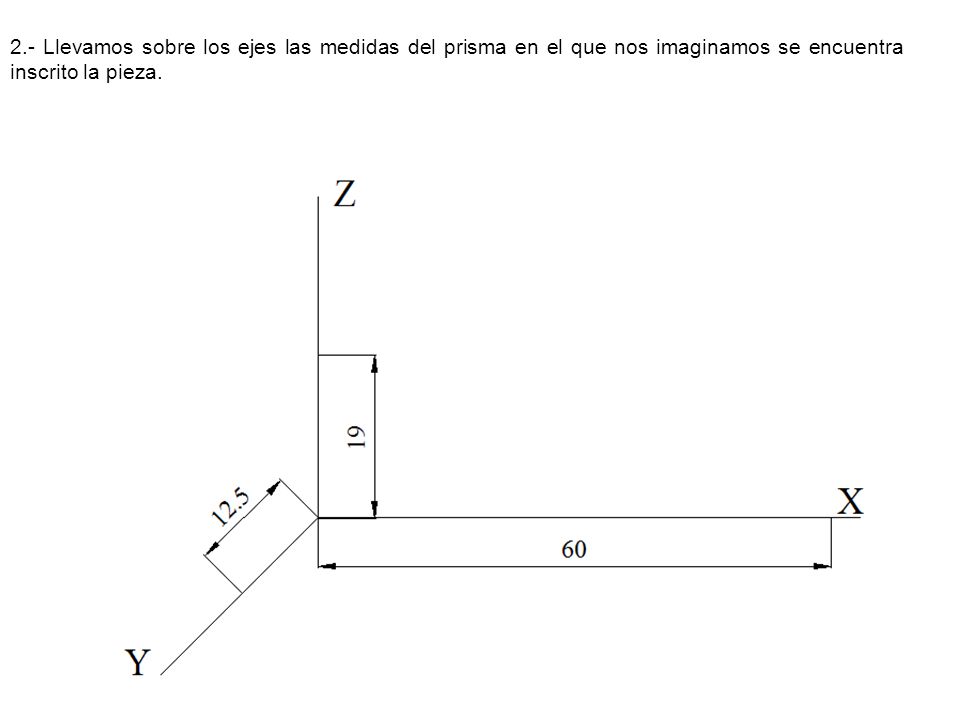

2.- Llevamos sobre los ejes las medidas del prisma en el que nos imaginamos se encuentra inscrito la pieza.
21
3.- Completamos el prisma.
22

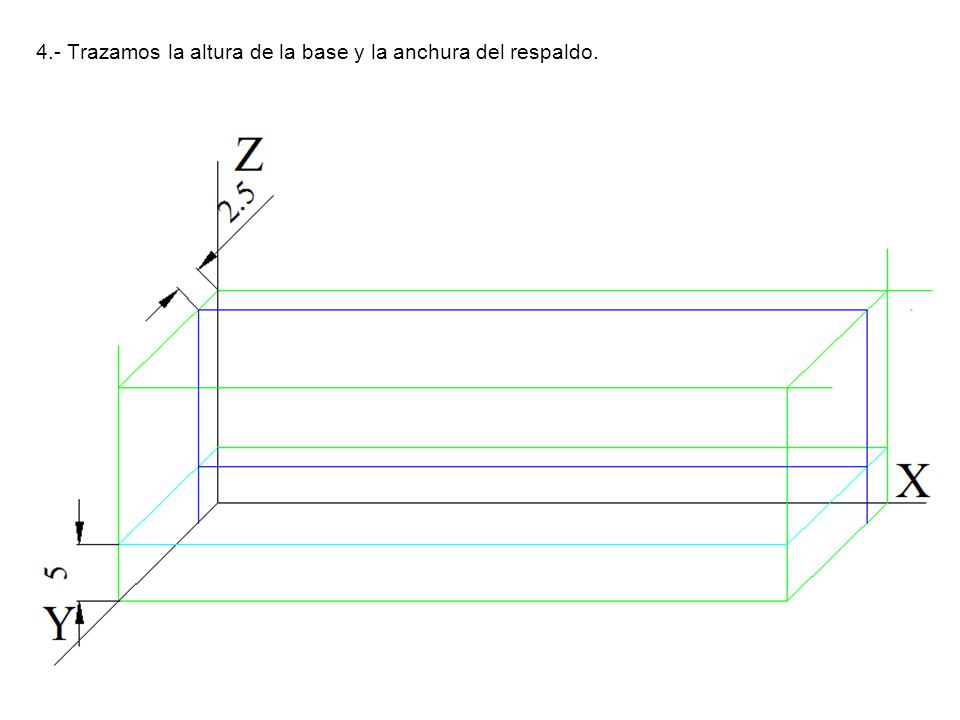

4.- Trazamos la altura de la base y la anchura del respaldo.
23

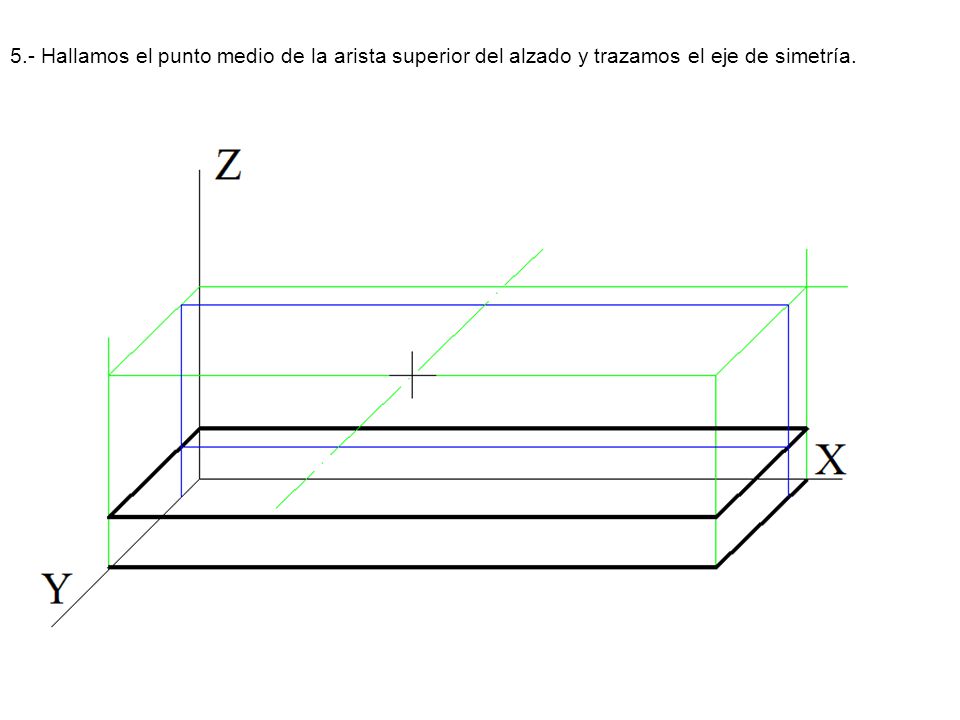

5.- Hallamos el punto medio de la arista superior del alzado y trazamos el eje de simetría.
24
6.- Trazamos los soporte del medio.
25

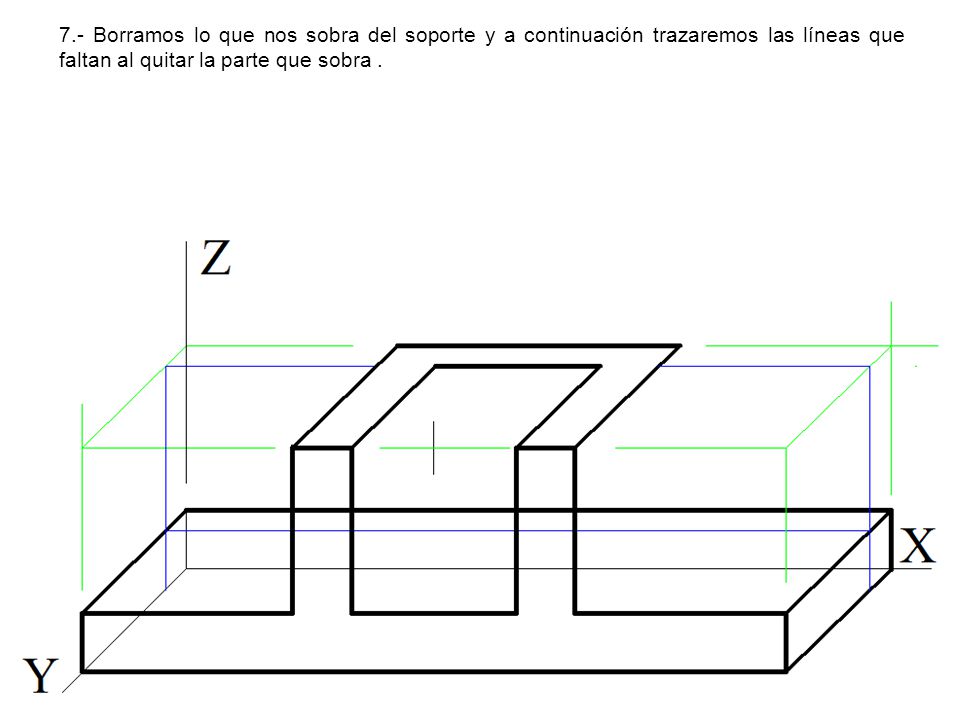

7.- Borramos lo que nos sobra del soporte y a continuación trazaremos las líneas que faltan al quitar la parte que sobra .
26
8- Trazamos las líneas que aparecen.
27

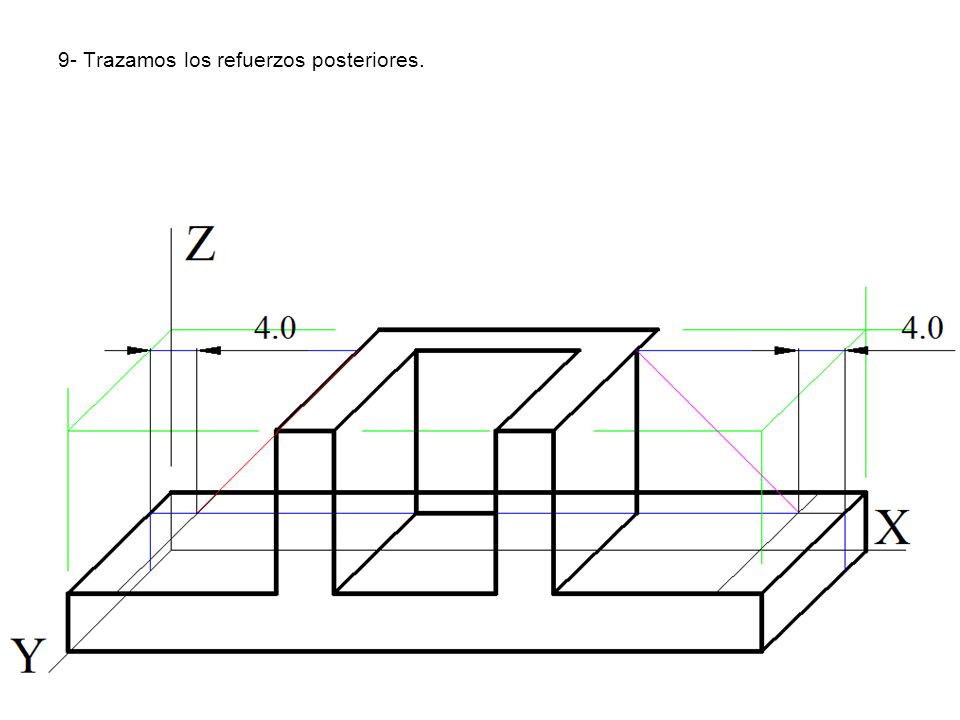

9- Trazamos los refuerzos posteriores.
28
10- Trazamos las líneas que faltan.
29
11- Trazamos los refuerzos delanteros.
30
12- Trazamos las líneas que faltan y tenemos el resultado final.
31
Ejercicio 4.- Dada una pieza por sus vistas hallar la perspectiva caballera normalizada.
32
1.- La perspectiva caballera normalizada es la que el eje Y forma 45º con el eje X o múltiplo y el coeficiente de reducción es igual a ½.
33
2- Tomamos las medidas sobre los ejes.
34
3- Terminamos de trazar el prisma.
35
4.- Trazamos los refuerzos de la base y lateral izquierdo.
36
5.- Trazamos el refuerzo posterior.
37
6- Trazamos el refuerzo de la derecha.
38
7- Trazamos la profundidad de los refuerzos laterales.
39
8- Trazamos las paralelas tal como vemos.
40

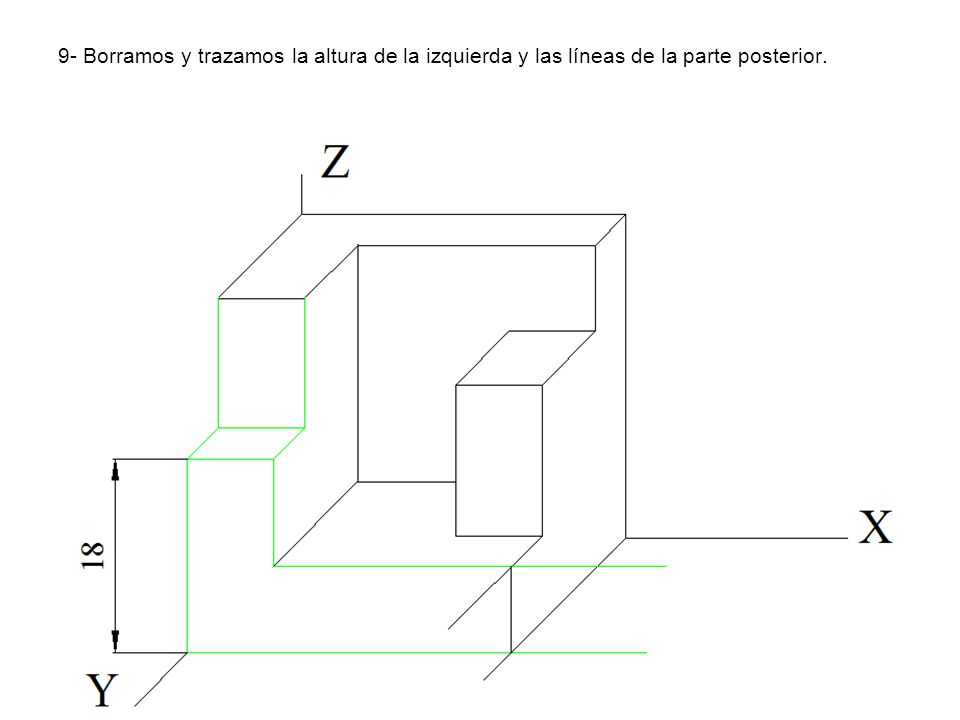

9- Borramos y trazamos la altura de la izquierda y las líneas de la parte posterior.
41
11- Trazamos el trozo de la base que sobra
42
12- Terminamos de trazamos el trozo de la base que sobra
43
12- Resultado final.
44

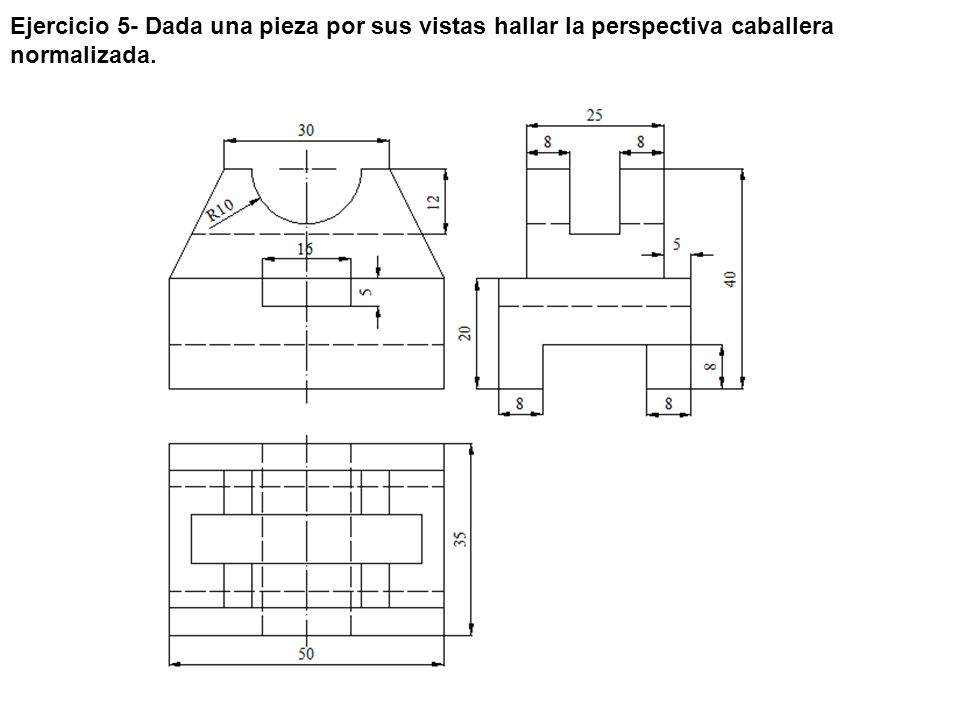

Ejercicio 5- Dada una pieza por sus vistas hallar la perspectiva caballera normalizada.
45
1- Trazamos los ejes. Se mide sobre los ejes la longitud, la altura y el espesor o fondo que dividimos por 2 y se traza el prisma.
46
2- Se traza el eje de simetría.
47

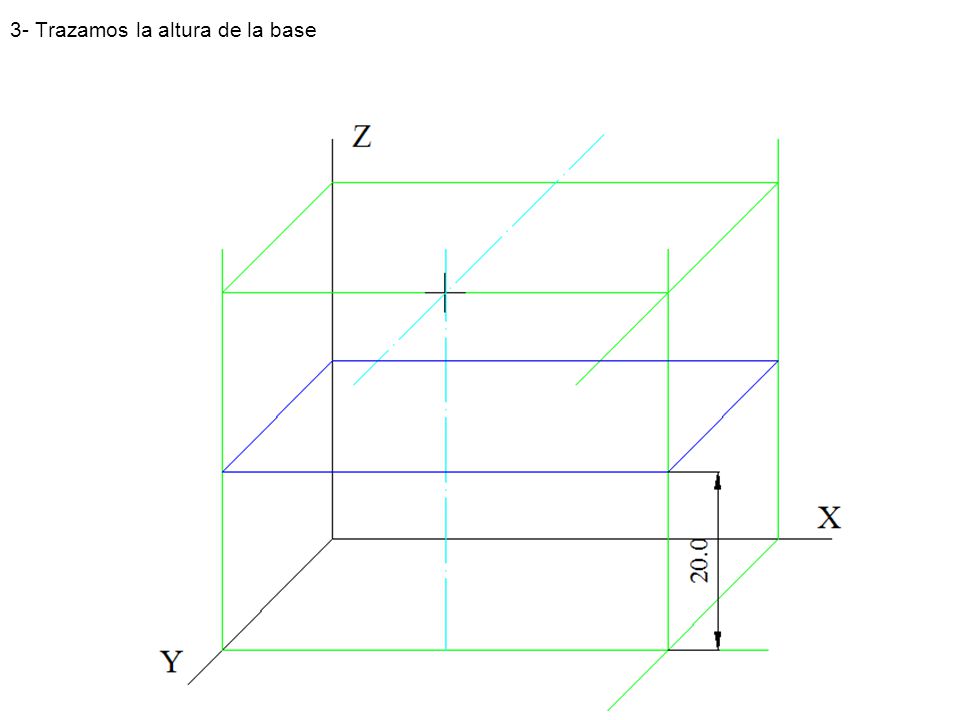

3- Trazamos la altura de la base
48
4- Trazamos la acanaladura inferior.
49
5- Borramos y trazamos la línea nueva que aparece.
50
6- Trazamos la parte superior retirando hacia dentro 2,5.
51
7- Borramos y trazamos la semicircunferencia de radio10Trazamos la esquina.
52
8- Trazamos las otras dos semicircunferencias.
53

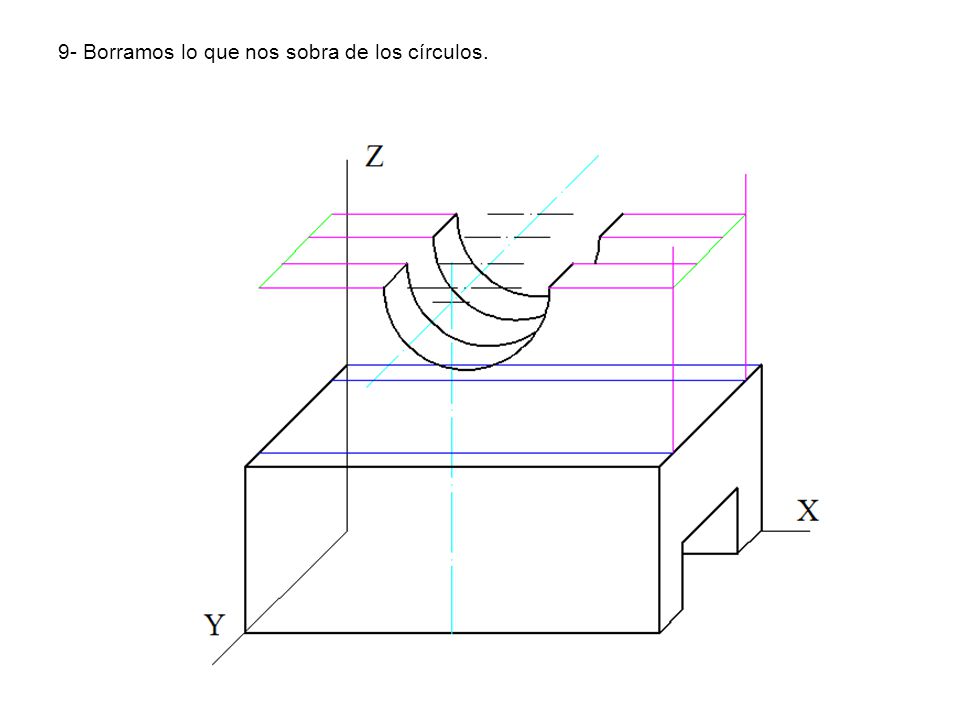

9- Borramos lo que nos sobra de los círculos.
54
10- Trazamos la anchura superior.
55

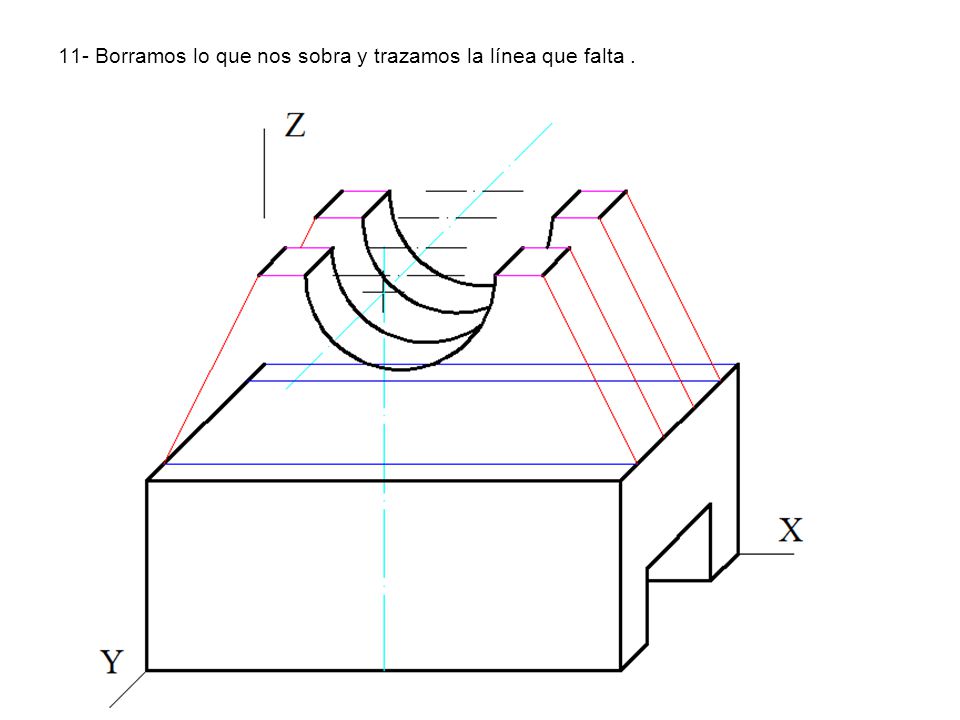

11- Borramos lo que nos sobra y trazamos la línea que falta .
56
12- Trazamos las líneas que faltan.
57
13- Trazamos la altura de la acanaladura superior
58
14- Trazamos las líneas que faltan y borramos.
59
15- Trazamos la acanaladura pasante.
60
16- Borramos y tenemos el resultado final.
61
Ejercicio 6 .- Dada una pieza a escala 3/4, por sus vistas, hallar la perspectiva caballera normalizada.
62
1-. Elegimos la posición de los ejes, haciendo coincidir el eje vertical con el eje Z. Pues así los círculos son círculos y se trazan con el compas.
63
2- Trazamos los círculos a escala ¾.
64

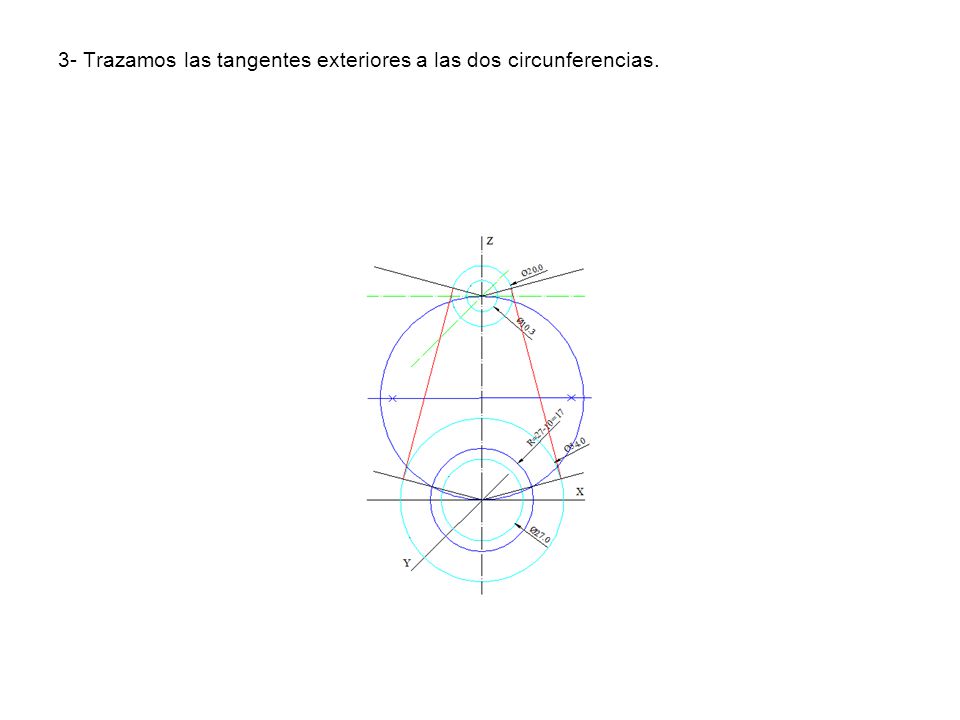

3- Trazamos las tangentes exteriores a las dos circunferencias.
65
4- Borramos lo que nos sobra.
66
5- Trazamos lo mismo pero separado 5.7 mm .
67
6- Trazamos la parte superior saliente.
68
7- Trazamos la parte saliente inferior.
69
8- Borramos.
70
9- Borramos.
71
10- Borramos y tenemos el resultado final
10- Borramos y tenemos el resultado final. Vemos que tomando los círculos en el plano X0Z resulta muy sencillo trazar las circunferencias.
72

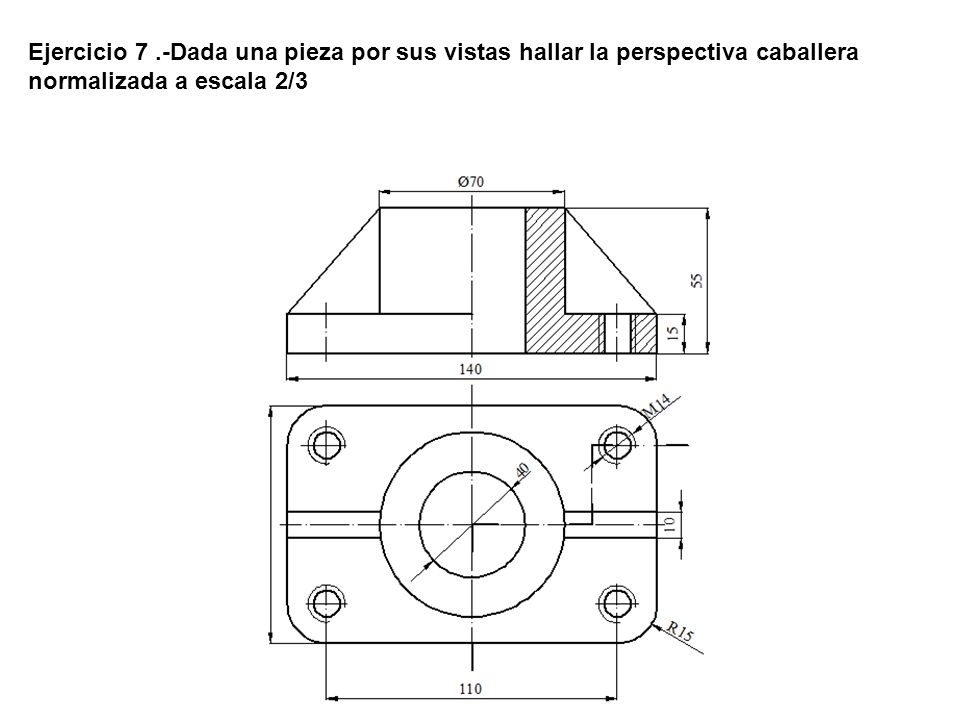

Ejercicio 7 .-Dada una pieza por sus vistas hallar la perspectiva caballera normalizada a escala 2/3
73
1- Trazamos los ejes y llevamos sobre el eje Y la medida de 55 a escala 2/3 y multiplicada por ½. Vamos elegir la planta como vista en el plano XOZ
74
2- Trazamos los círculos del cilindro.
75
3- Trazamos la anchura de la base.
76
4- Trazamos las dos circunferencias de la base.
77
5- Trazamos las tangentes y borramos.
78
6- Trazamos la longitud y anchura de la base.
79
7- Trazamos el espesor de la base.
80
8- Trazamos las circunferencias tangentes
81
9- Borramos.
82
10- Trazamos las tangentes de la parte de atrás.
83
11- Borramos.
84

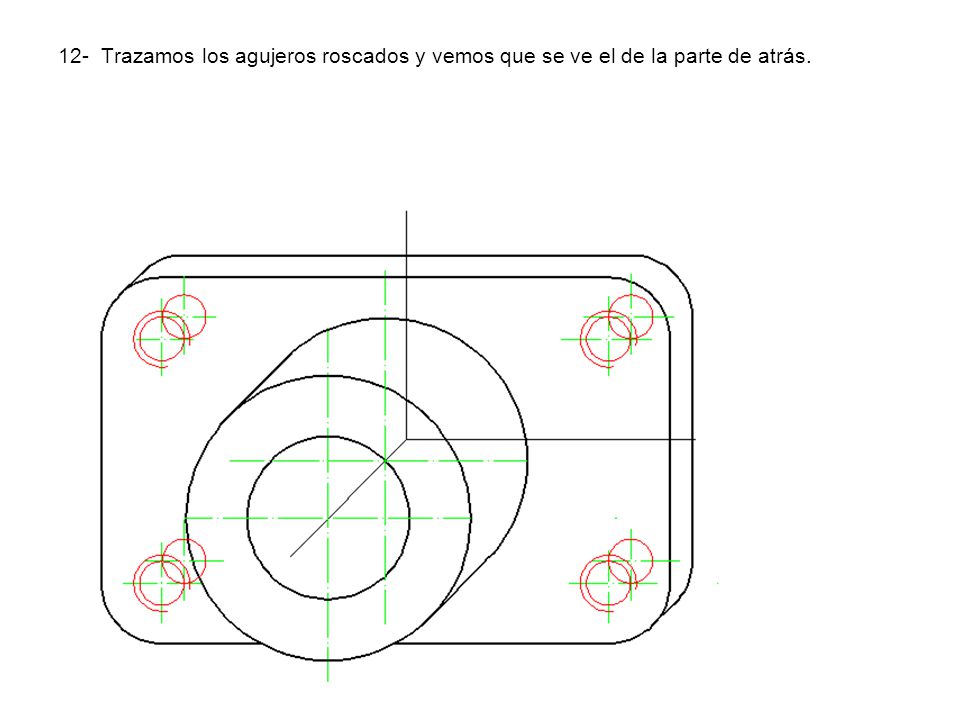

12- Trazamos los agujeros roscados y vemos que se ve el de la parte de atrás.
85
13- Borramos y tenemos el resultado final.
86

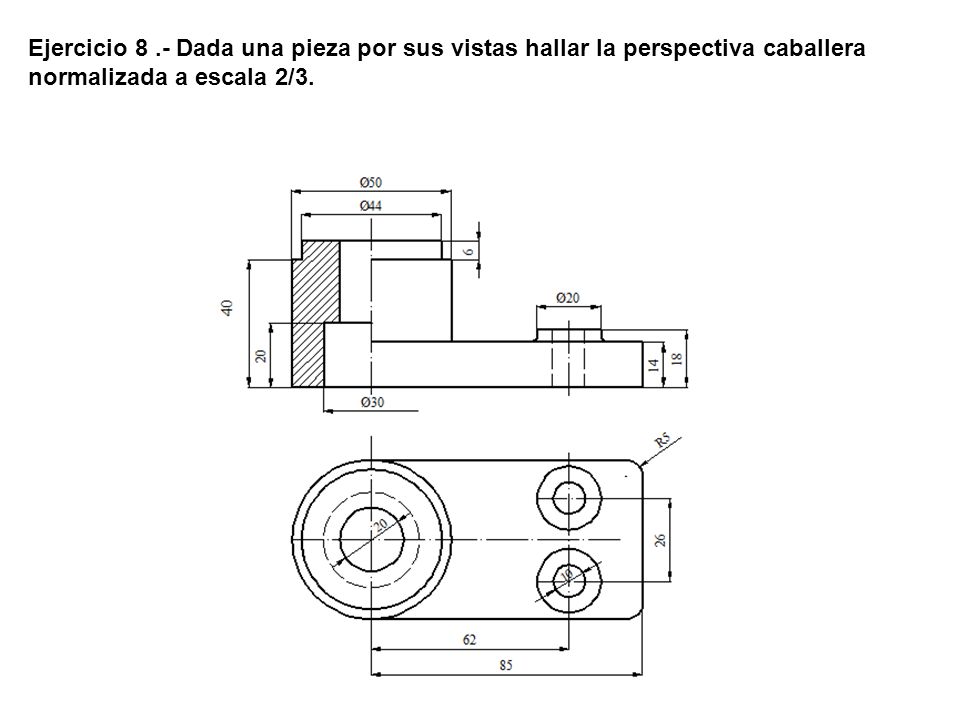

Ejercicio 8 .- Dada una pieza por sus vistas hallar la perspectiva caballera normalizada a escala 2/3.
87

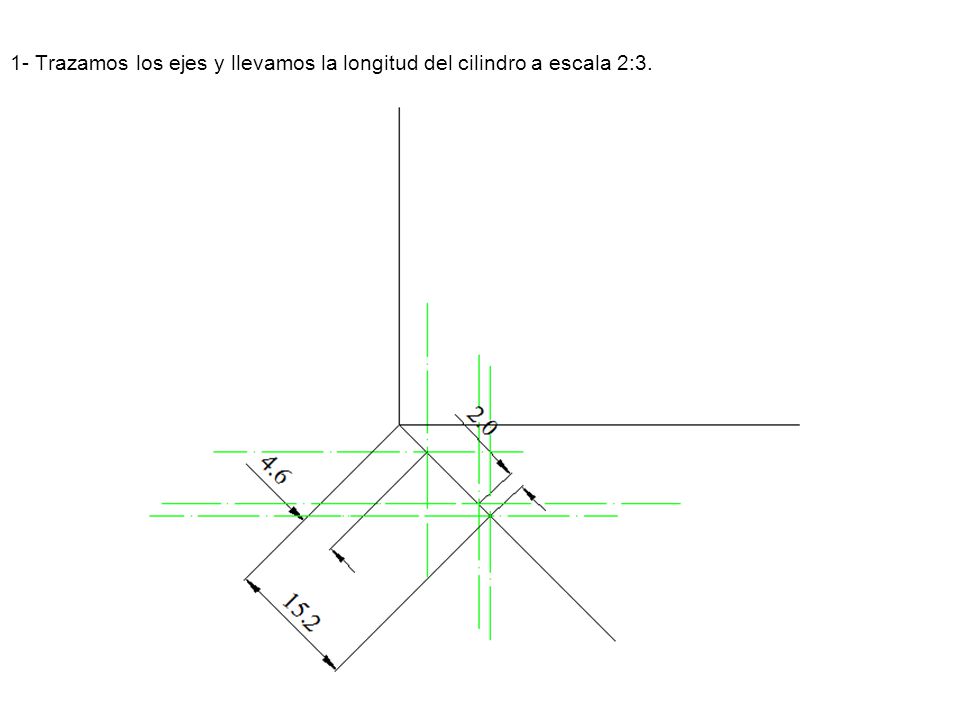

1- Trazamos los ejes y llevamos la longitud del cilindro a escala 2:3.
88
2.- Trazamos los círculos en los ejes a 2 mm y en el origen y delante.
89

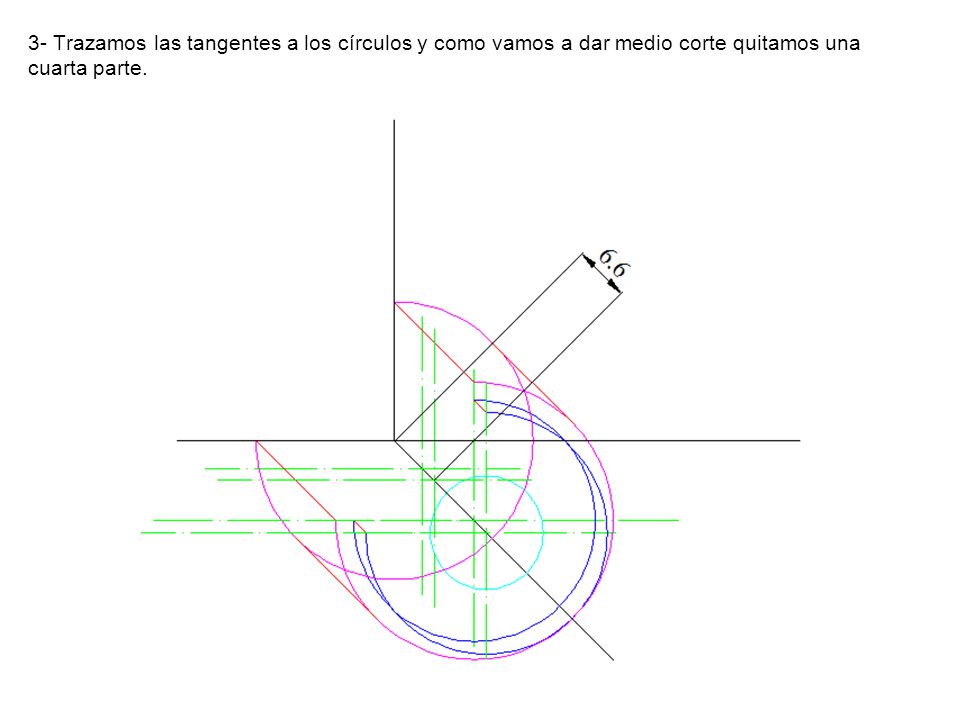

3- Trazamos las tangentes a los círculos y como vamos a dar medio corte quitamos una cuarta parte.
90
4.- Trazamos los círculos interiores.
91
5.- Borramos.
92
6.- Borramos y trazamos la anchura y la longitud de la base.
93
7.- Borramos y trazamos los ejes de los agujeros.
94

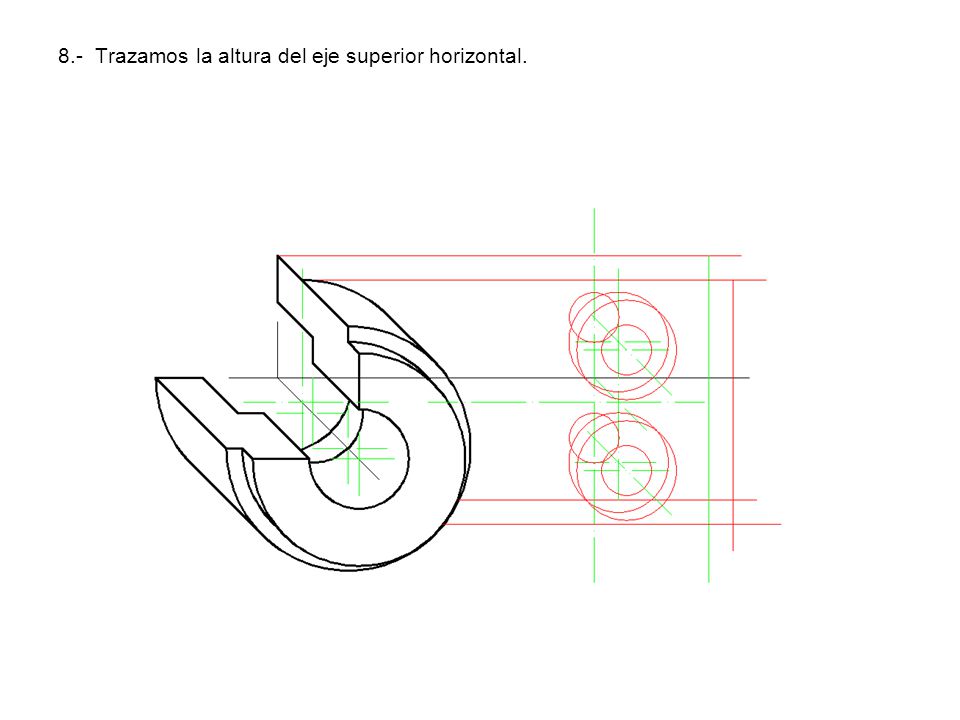

8.- Trazamos la altura del eje superior horizontal.
95
9.- Trazamos el enlace de las esquinas.
96
10.- Borramos y trazamos las tangentes.
97
11.- Tenemos el resultado final.
98
12.- Tenemos el resultado final también de esta forma aunque ahora no esta en uso.
99

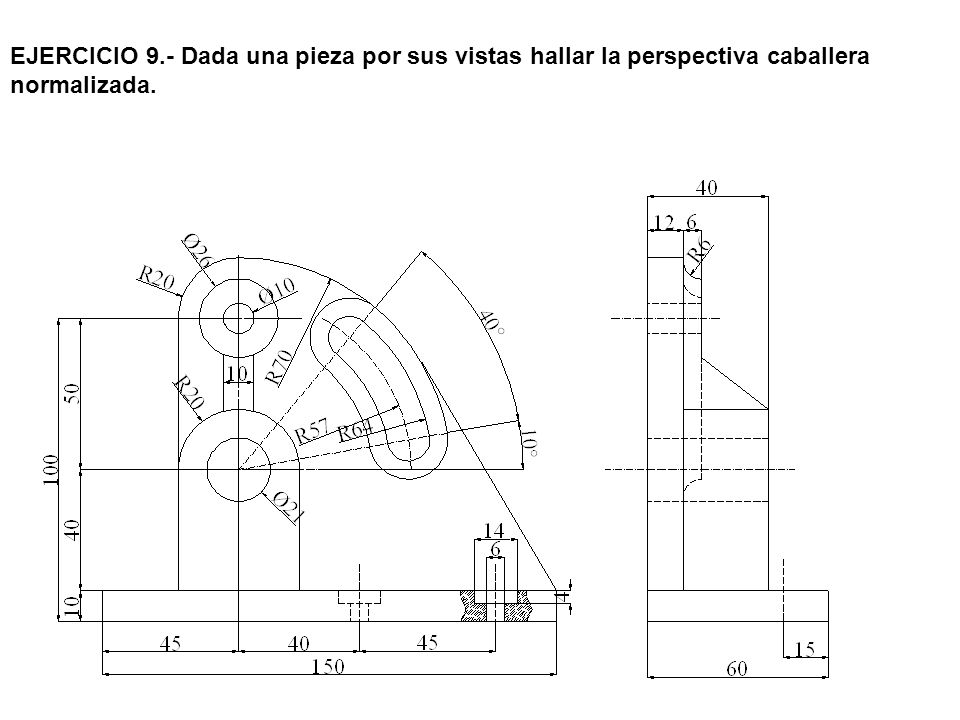

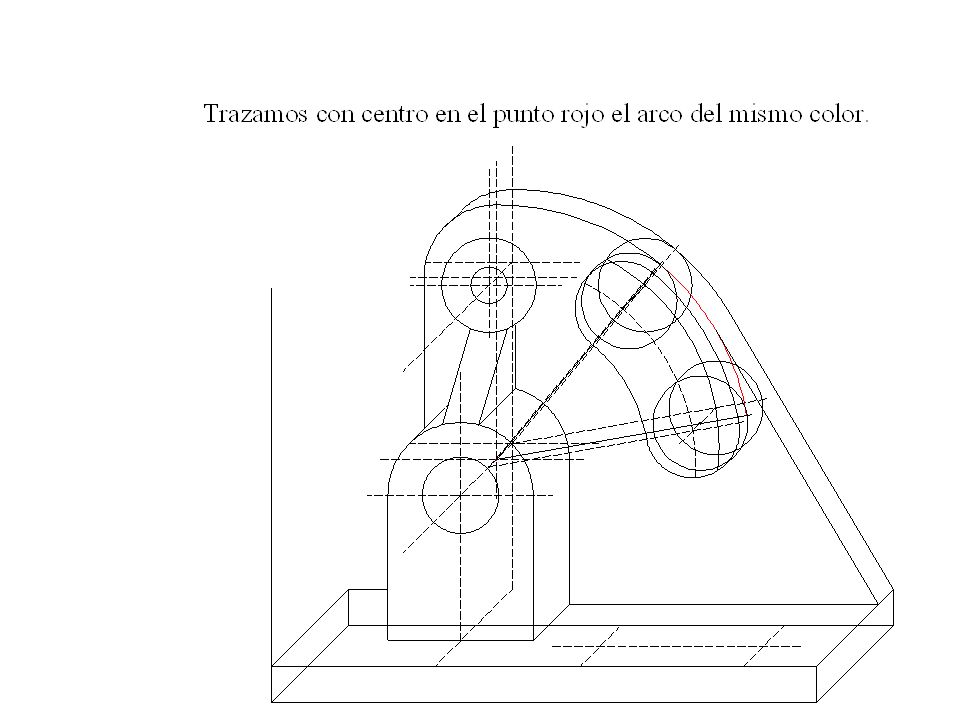

EJERCICIO 9.- Dada una pieza por sus vistas hallar la perspectiva caballera normalizada.
