1 Geografía Matematica.C.12 Prof. Diego Mandiola UDLA
Los Mapas Tipología Cartográfica Contenido Características Cartas Temáticas (tipos y características). Taller

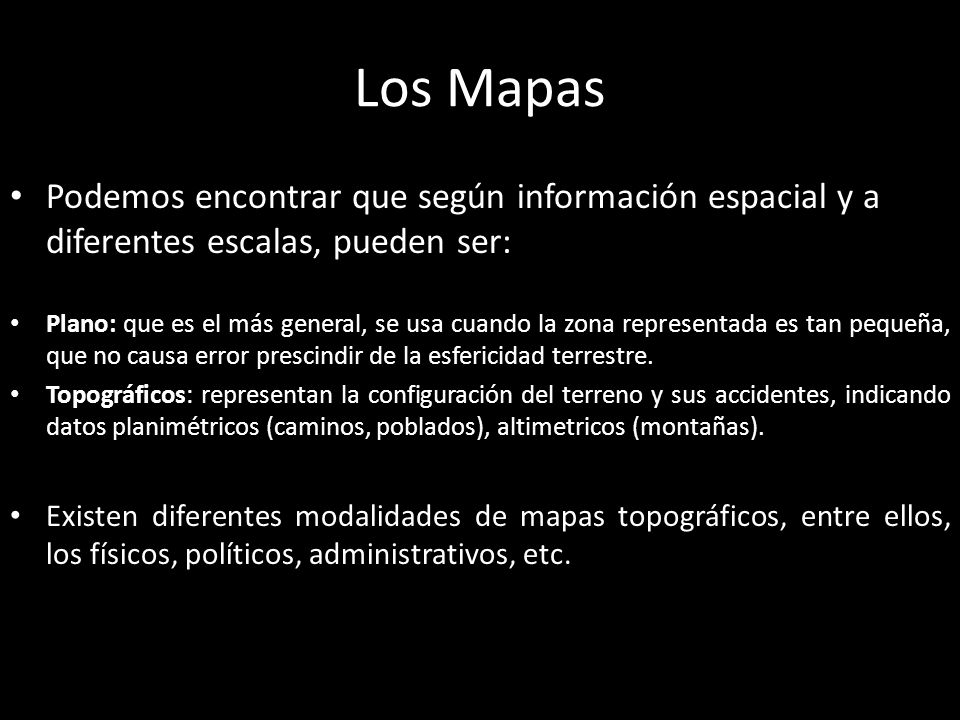

2 Los Mapas Podemos encontrar que según información espacial y a diferentes escalas, pueden ser: Plano: que es el más general, se usa cuando la zona representada es tan pequeña, que no causa error prescindir de la esfericidad terrestre. Topográficos: representan la configuración del terreno y sus accidentes, indicando datos planimétricos (caminos, poblados), altimetricos (montañas). Existen diferentes modalidades de mapas topográficos, entre ellos, los físicos, políticos, administrativos, etc.

3 Carta Topográfica Deriva de los mapas generales, pero en conjunto muestra la planimetría y altimetría de la zona que representa, complementando estos datos con la toponimia encuadrado dentro de la cuadricula. ¿Qué es la Planimetría? Ubicación y representación en un plano de simbología convencional. Por ej: Aguas= azul Vegetación=verde Accidentes artificiales, excepto caminos=negro Caminos=rojo Altimetría: representación en la carta de las diferentes altitudes de la superficie del suelo.

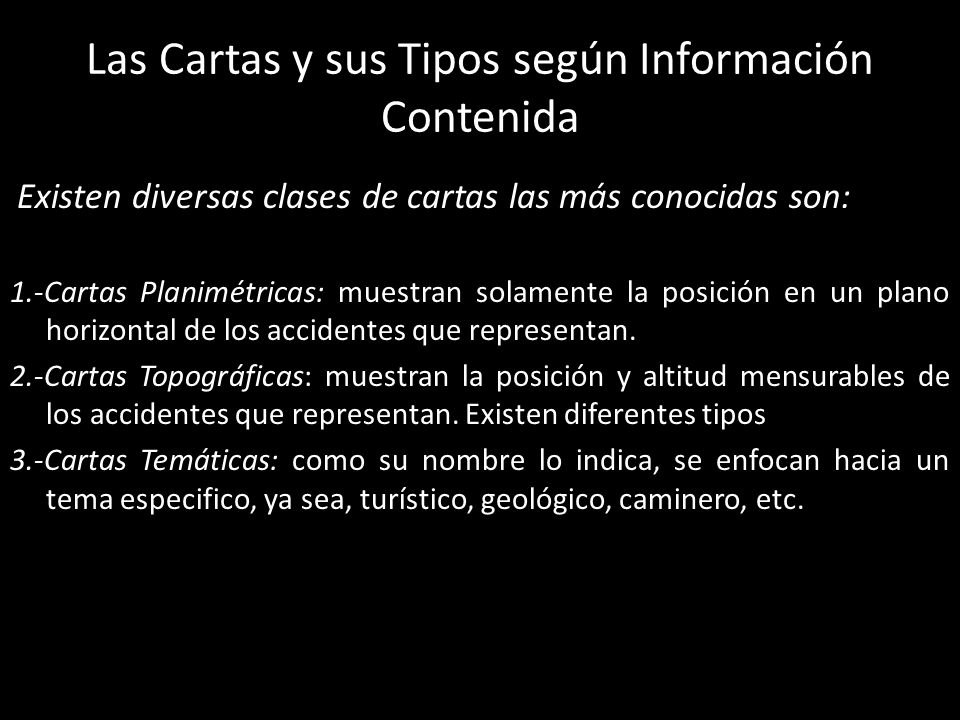

4 Las Cartas y sus Tipos según Información Contenida
Existen diversas clases de cartas las más conocidas son: 1.-Cartas Planimétricas: muestran solamente la posición en un plano horizontal de los accidentes que representan. 2.-Cartas Topográficas: muestran la posición y altitud mensurables de los accidentes que representan. Existen diferentes tipos 3.-Cartas Temáticas: como su nombre lo indica, se enfocan hacia un tema especifico, ya sea, turístico, geológico, caminero, etc.

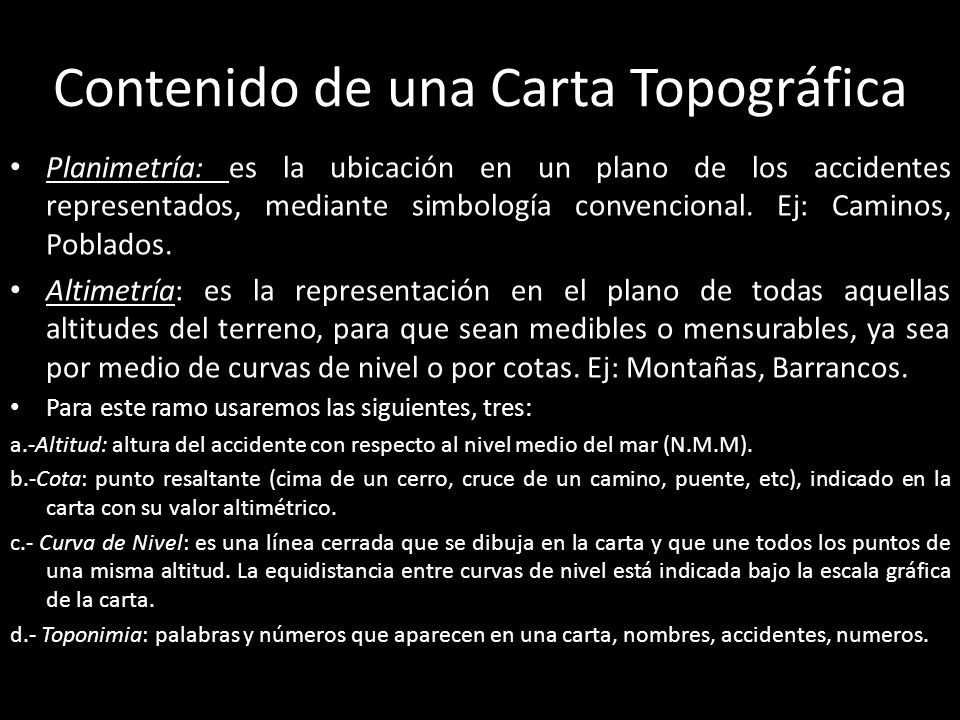

5 Contenido de una Carta Topográfica
Planimetría: es la ubicación en un plano de los accidentes representados, mediante simbología convencional. Ej: Caminos, Poblados. Altimetría: es la representación en el plano de todas aquellas altitudes del terreno, para que sean medibles o mensurables, ya sea por medio de curvas de nivel o por cotas. Ej: Montañas, Barrancos. Para este ramo usaremos las siguientes, tres: a.-Altitud: altura del accidente con respecto al nivel medio del mar (N.M.M). b.-Cota: punto resaltante (cima de un cerro, cruce de un camino, puente, etc), indicado en la carta con su valor altimétrico. c.- Curva de Nivel: es una línea cerrada que se dibuja en la carta y que une todos los puntos de una misma altitud. La equidistancia entre curvas de nivel está indicada bajo la escala gráfica de la carta. d.- Toponimia: palabras y números que aparecen en una carta, nombres, accidentes, numeros.

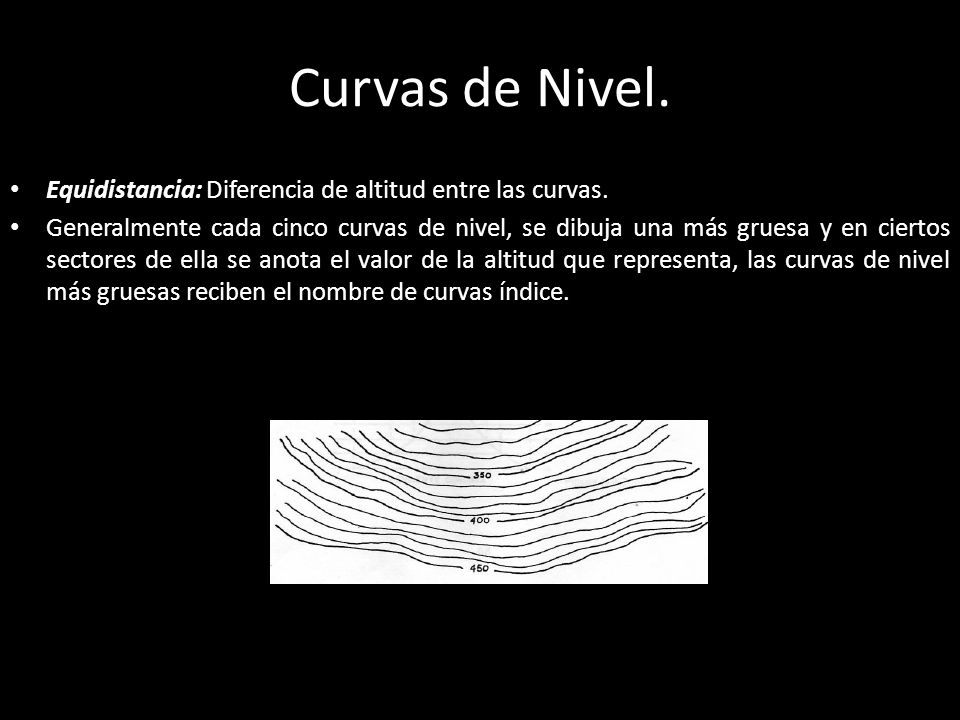

6 Curvas de Nivel. Equidistancia: Diferencia de altitud entre las curvas. Generalmente cada cinco curvas de nivel, se dibuja una más gruesa y en ciertos sectores de ella se anota el valor de la altitud que representa, las curvas de nivel más gruesas reciben el nombre de curvas índice.

7 Dibujos de Perfil Según la perspectiva vamos a tener distintas curvas de nivel en el mapa, y su proyección de perfil. De las más comunes, tendremos: Pendientes. Quebradas Acantilados

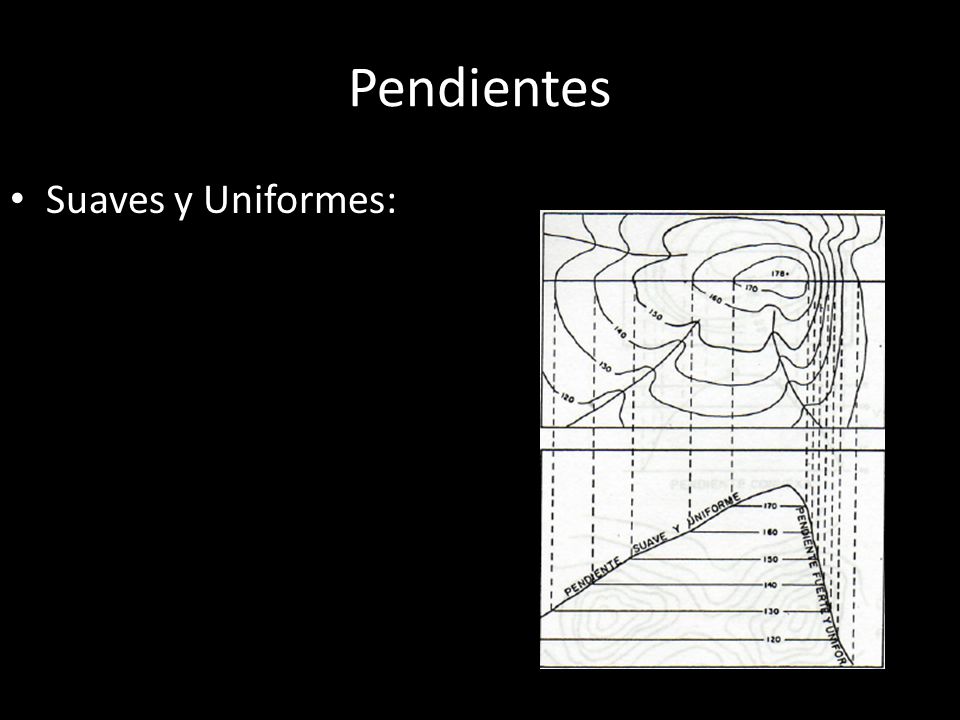

8 Pendientes Suaves y Uniformes:

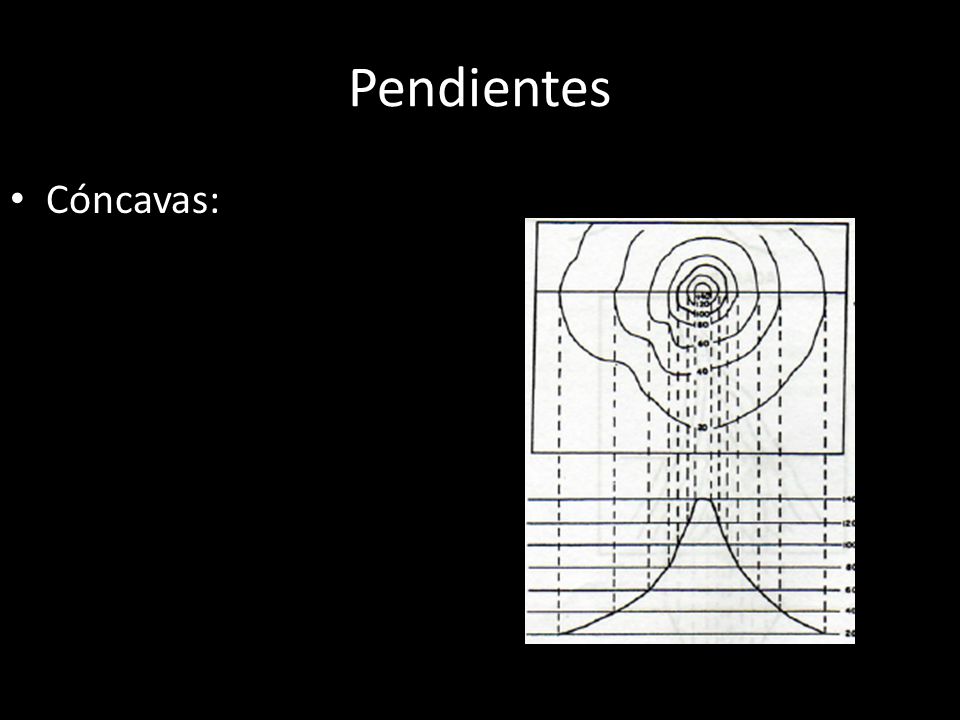

9 Pendientes Cóncavas:

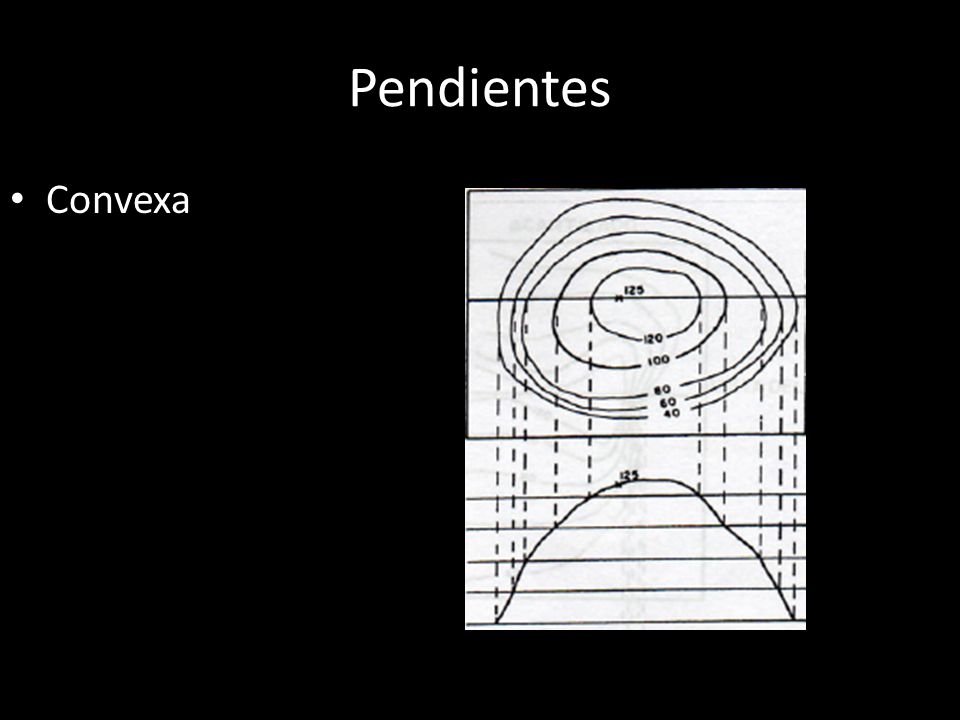

10 Pendientes Convexa

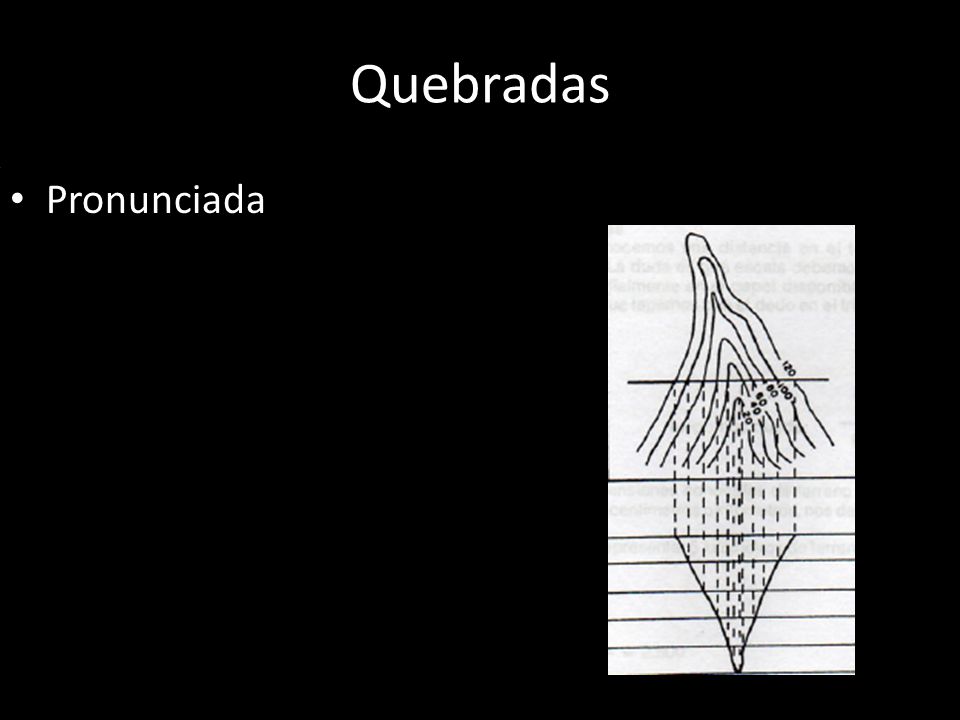

11 Quebradas Pronunciada

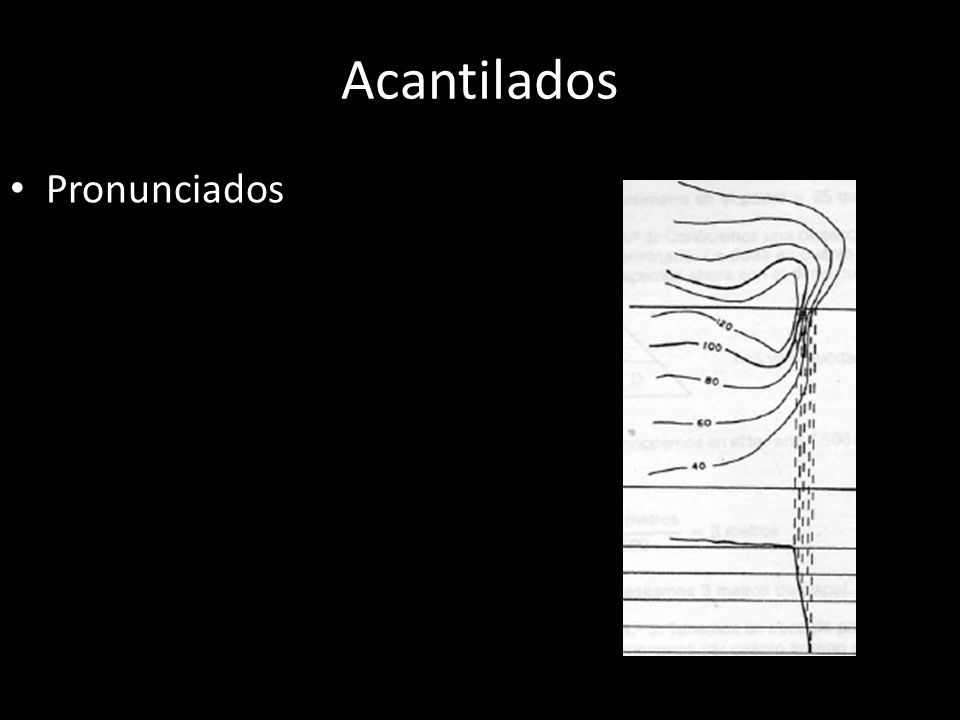

12 Acantilados Pronunciados

13 Contenido de una Carta Temática
Expresan un tema en particular para ser analizado con cierta simbología en forma gráfica, ofreciendo una imagen de la distribución de los fenómenos en un área. Pueden ser cualitativas y cuantitativas según la características de elementos y fenómenos, su cantidad, proporción de éstos en el espacio y territorio . En los dos encontramos tres tipos de simbología: Puntual, lineal, Areal.

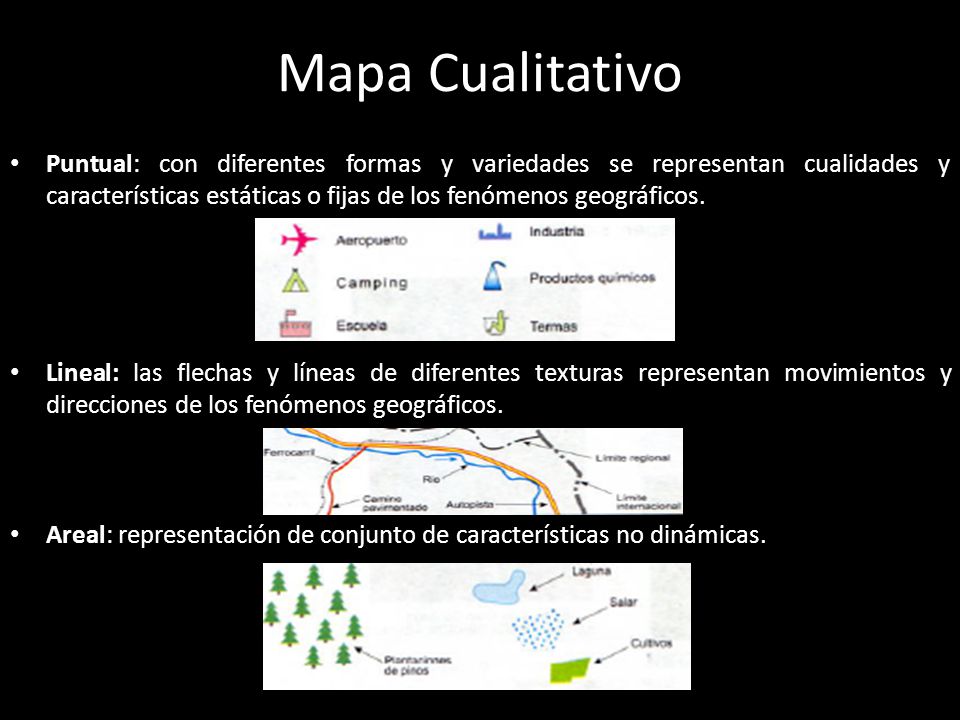

14 Mapa Cualitativo Puntual: con diferentes formas y variedades se representan cualidades y características estáticas o fijas de los fenómenos geográficos. Lineal: las flechas y líneas de diferentes texturas representan movimientos y direcciones de los fenómenos geográficos. Areal: representación de conjunto de características no dinámicas.

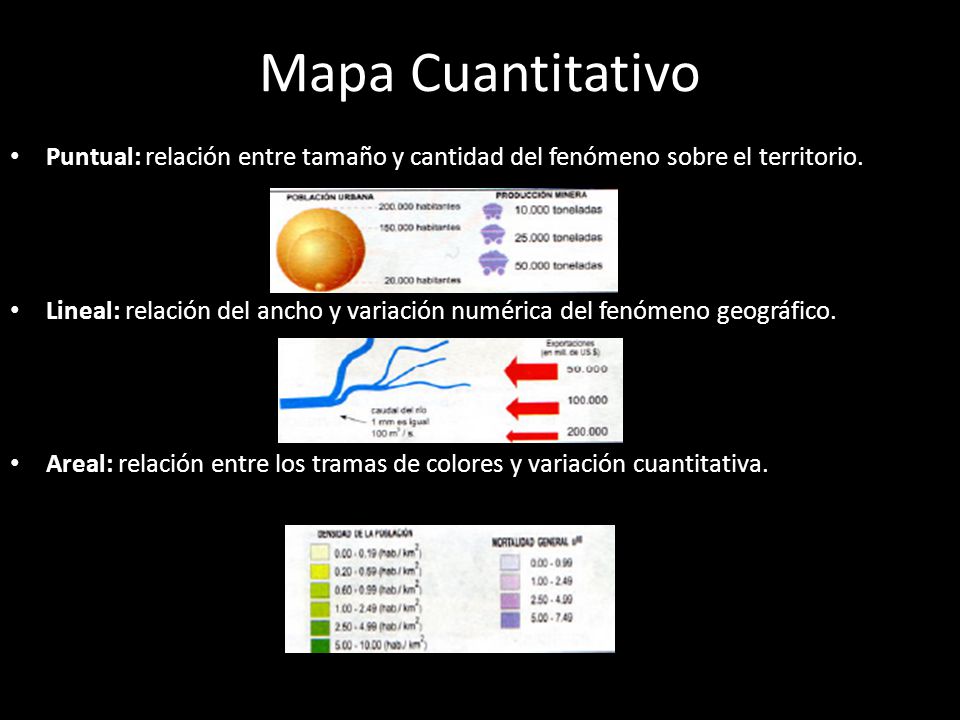

15 Mapa Cuantitativo Puntual: relación entre tamaño y cantidad del fenómeno sobre el territorio. Lineal: relación del ancho y variación numérica del fenómeno geográfico. Areal: relación entre los tramas de colores y variación cuantitativa.
