PROCESO DE INSTALACIÓN DE RIEGO

Presentación del tema: "PROCESO DE INSTALACIÓN DE RIEGO"— Transcripción de la presentación:

1 PROCESO DE INSTALACIÓN DE RIEGO
MODULO DE VIVERISMO E.T. LA CONCEPCIÓN VIII Manuel cobo castellano

2 OBTENCIÓN DE DATOS: TRABAJO DE CAMPO

3

4 PRESIÓN DINÁMICA ES LA PRESIÓN DE SERVICIO O FUNCIONAMIENTO.
PORQUE EL AGUA EN MOVIMIENTO EXPERIMENTA PÉRDIDAS DE CARGA POR FRICCIÓN CON LOS ELEMENTOS, FUNDAMENTALMENTE CON LA TUBERIA.

5 COMO SE MIDE Después de medir la presión estática, se abre la llave dejando salir al agua libremente , hasta que el manómetro marque 3,5-4 atm para instalaciones con aspersores; o de 2,5 a 3 atm para instalaciones con difusores. Y se mide el caudal a esa presión.

6

7 EL PLANO

8

9

10

11

12

13 CÁLCULO DE ASPERSORES Dividir 18 m : 9 m = 2 Esto es el nº de huecos
Nº de emisores = nº huecos+1 Nº de emisores = 3

14

15

16

17

18

19 Cálculos aproximación
DATOS: Aspersores = 6 Alcance asp = 9 m Presión estática= 3,2 at Caudal = 3600 l/h Medidas : las representadas Plantas : césped Situación : soleada Suelo : limo arenoso Pendiente = 0 y 5%

20 Presión dinámica : recta de servicio
Se toma la presión Con distintos caudales Y se hace la recta de servicio. 3 2,5 2 1,5 1 P R E S I Ó N at Caudal en m3

21 cálculos Según tablas: Infiltración = 15 mm/h Pl máxima= 31 mm/h
Necesidades de la planta: ETP de julio = 5,4 mm/día = 5,4 l/m2/día Nd = ETP x Kc = 5,4 x 1 = 5,4 Superficie a regar = 9 m x 18 = 162 m2 Cantidad total de agua / día = 162 x 5,4= = 874 litros : 6 aspersores = 145 l De TR escogemos 1h. El caudal debe ser Como mínimo 0,2 m3 /h

22 Según tablas: Infiltración = 15 mm/h Pl máxima= 31 mm/h Cada aspersor da 200 l x 6 = 1200 l/h total de aspersores 1200 litro /h entre 162 m2 = 7,4 l/m2/h, como hay zonas donde Se solapan 2 aspersores podemos calcular el doble de pluviometria es decir 15 l/m2/h = 15mm /h que está dentro de la máxima. Incluso podemos reducir el Tiempo de riego. Decidimos el aspersor: Rain Bird serie 3502 Alcance : 4,6-10,7 m Presión : 1,7- 3,8 bares Caudal : 0,12-1,04 m3/ h y tomaremos 0,5 m3/h Rosac hembra ½” Tobera del 3 que nos va ha dar 13 mm/h

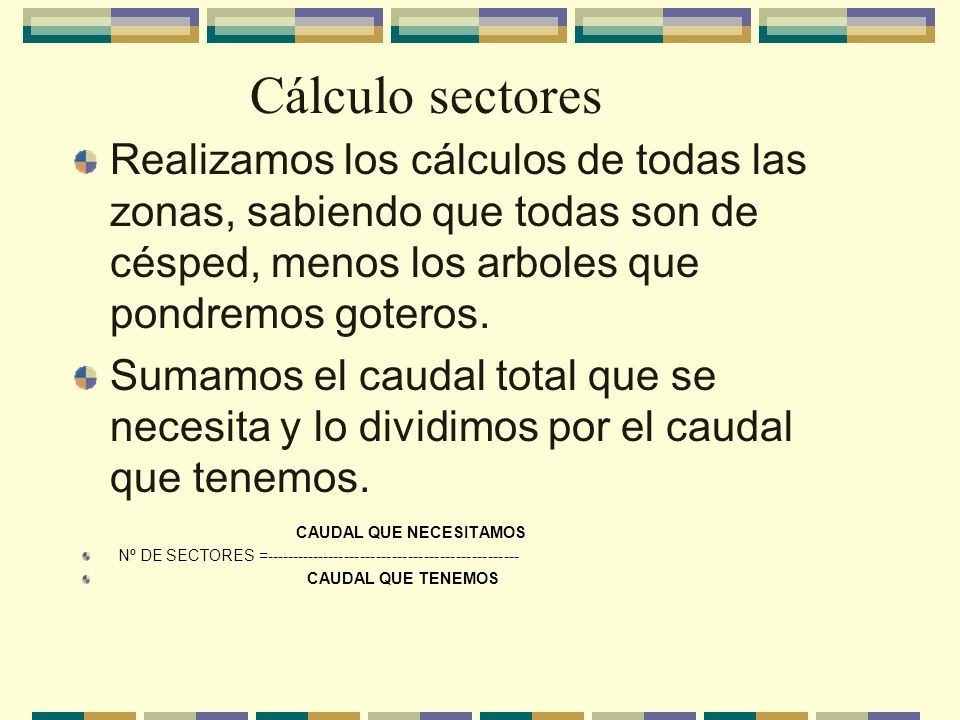

23 Cálculo sectores Realizamos los cálculos de todas las zonas, sabiendo que todas son de césped, menos los arboles que pondremos goteros. Sumamos el caudal total que se necesita y lo dividimos por el caudal que tenemos. CAUDAL QUE NECESITAMOS Nº DE SECTORES = CAUDAL QUE TENEMOS

24

25

26

27 HACER LOS CÁLCULOS Y LA LISTA DE LA COMPRA
LISTA DE PIEZAS: ASPERSORES COLLARINES TUBERIAS PROGRAMADORES VÁLVULAS CODOS TES ETC..

28 Implantación de riego

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45 Dimensionar las tubería
