Funcionamiento y mantenimiento del proyector y ordenador del profesor

Presentación del tema: "Funcionamiento y mantenimiento del proyector y ordenador del profesor"— Transcripción de la presentación:

1 Funcionamiento y mantenimiento del proyector y ordenador del profesor
Florida Funcionamiento y mantenimiento del proyector y ordenador del profesor

2 Objetivo del curso Conocer las características y correcto uso de proyectores y ordenadores en el aula

3 Elementos principales del kit del profesor
PC o portátil Cañón o proyector Cables de conexión Splitter de vídeo Uso y mantenimiento Errores frecuentes Causas físicas Causas lógicas Visualización incorrecta (Causas físicas o lógicas)

4 Elementos principales del kit del profesor

5 Elementos principales del kit del profesor
PC (Personal Computer)

6 Elementos principales del kit del profesor
Portátil

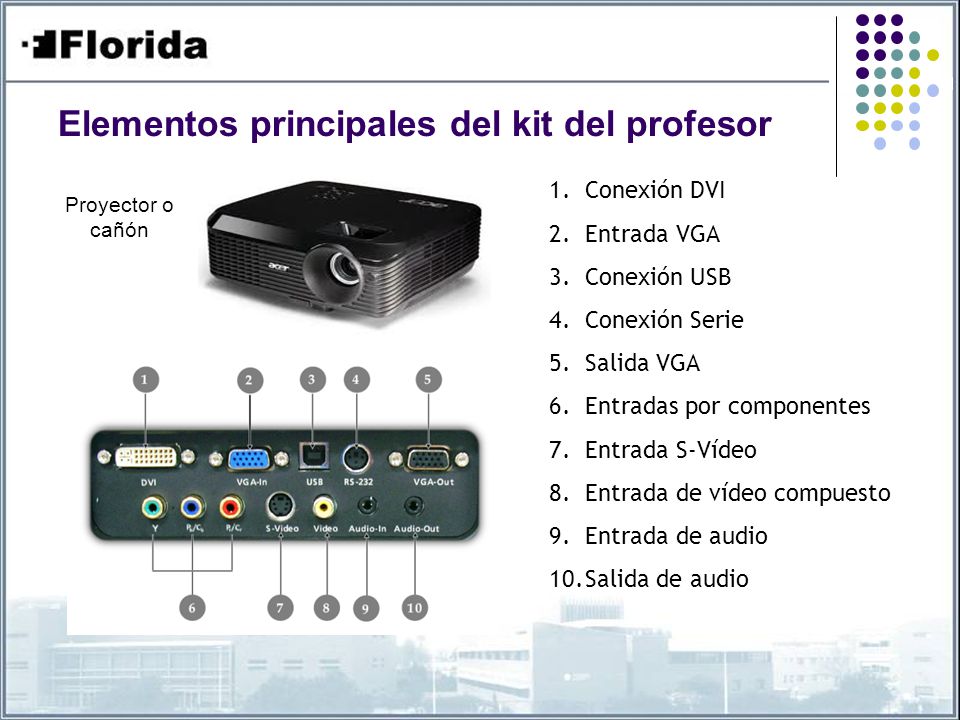

7 Elementos principales del kit del profesor
Conexión DVI Entrada VGA Conexión USB Conexión Serie Salida VGA Entradas por componentes Entrada S-Vídeo Entrada de vídeo compuesto Entrada de audio Salida de audio Proyector o cañón

8 Elementos principales del kit del profesor
Permite conectar varias pantallas a una misma fuente de vídeo Admite un dispositivo de entrada y varios de salida en función del splitter Splitter de video

9 Elementos principales del kit del profesor
Cable Video Graphics Array (VGA) Sistema gráfico de pantallas Ambos extremos del cable son iguales y su uso es indistinto El conector es de 15 pines y tiene una posición única de conexión

10 Uso y mantenimiento

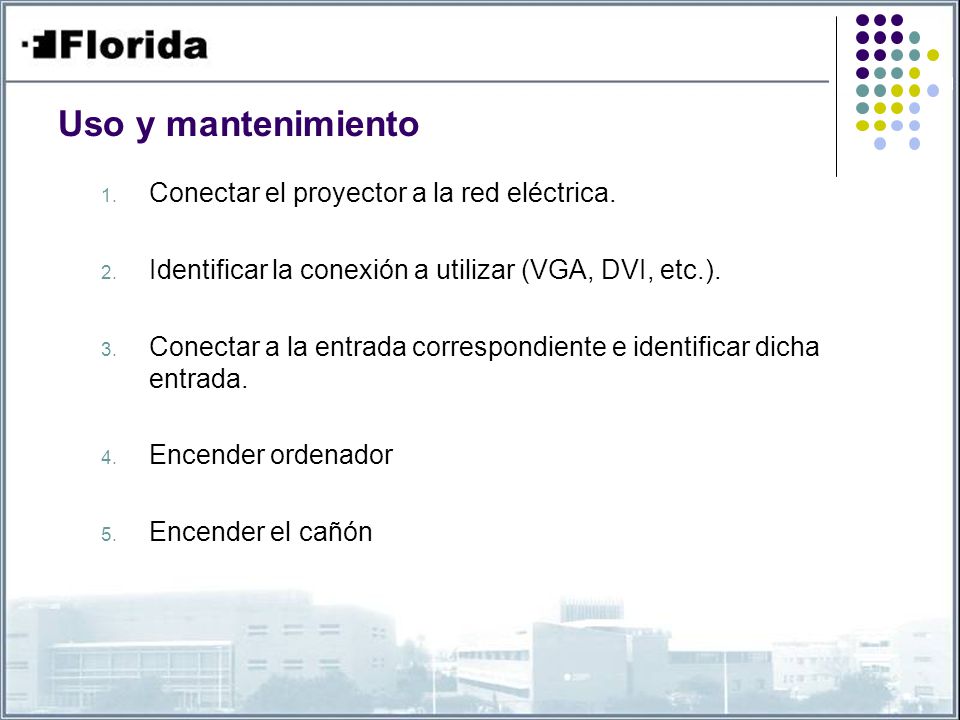

11 Uso y mantenimiento Conectar el proyector a la red eléctrica.
Identificar la conexión a utilizar (VGA, DVI, etc.). Conectar a la entrada correspondiente e identificar dicha entrada. Encender ordenador Encender el cañón

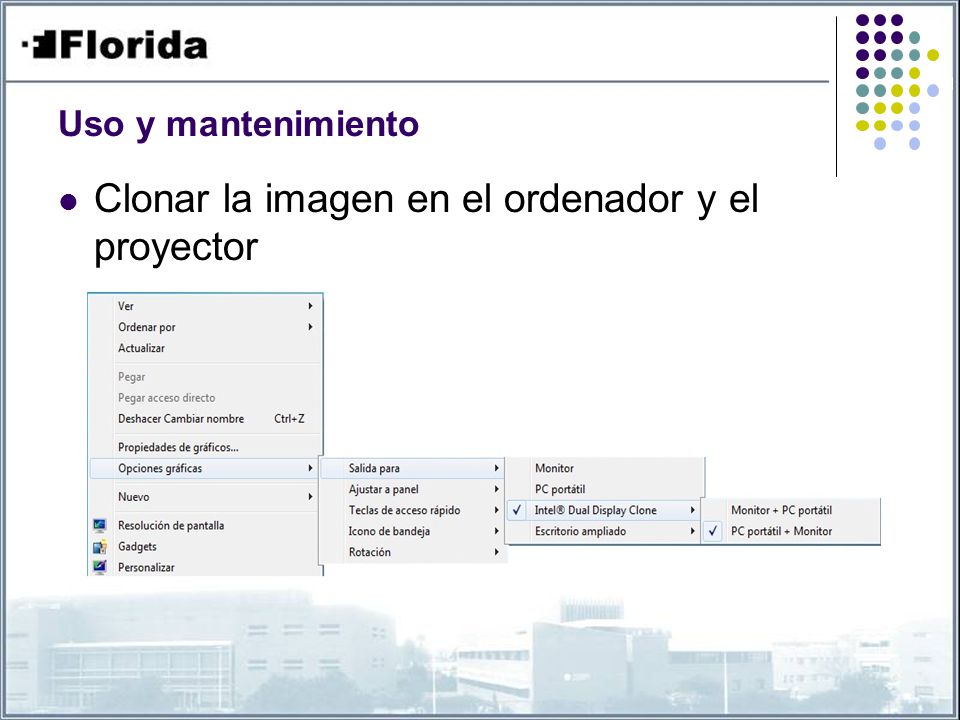

12 Clonar la imagen en el ordenador y el proyector
Uso y mantenimiento Clonar la imagen en el ordenador y el proyector

13 Extender el escritorio (Escritorio Ampliado)
Uso y mantenimiento Extender el escritorio (Escritorio Ampliado)

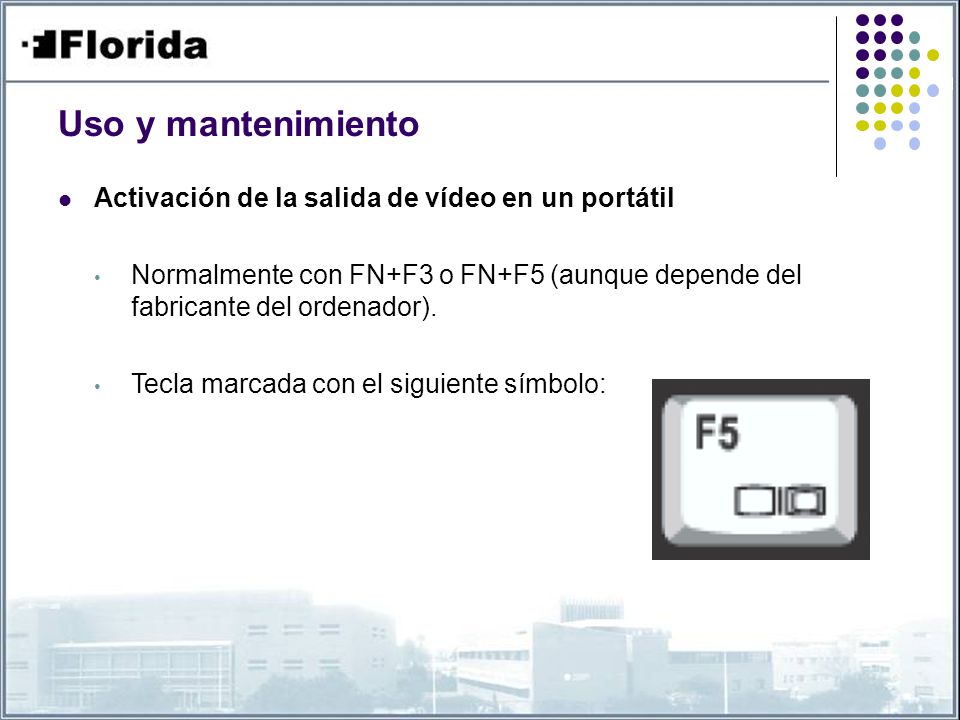

14 Uso y mantenimiento Activación de la salida de vídeo en un portátil
Normalmente con FN+F3 o FN+F5 (aunque depende del fabricante del ordenador). Tecla marcada con el siguiente símbolo:

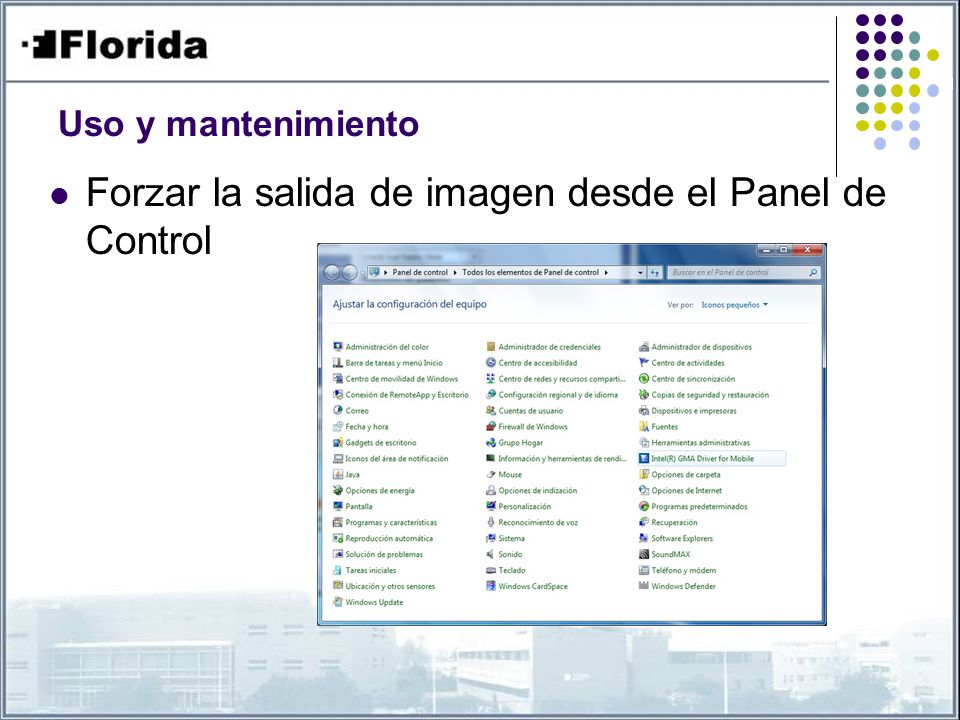

15 Forzar la salida de imagen desde el Panel de Control
Uso y mantenimiento Forzar la salida de imagen desde el Panel de Control

16 Ejemplo de opciones de salida con tarjeta gráfica Intel
Uso y mantenimiento En función de la tarjeta gráfica que lleve el entorno gráfico puede variar un poco Ejemplo de opciones de salida con tarjeta gráfica Intel

17 Ejemplo de opciones de salida con tarjeta gráfica nvidia
Uso y mantenimiento Ejemplo de opciones de salida con tarjeta gráfica nvidia

18 Uso y mantenimiento Si la imagen se visualiza con un tamaño que no es apropiado o partida podemos modificar la resolución

19 Uso y mantenimiento El mando

20 Uso y mantenimiento Apagado del cañón
Asegurarse que el ventilador está parado antes de desenchufarlo de la corriente eléctrica Aviso de limpieza de filtro y reposición de bombilla

21 Errores frecuentes

22 Causas físicas por las que el proyector podría no sacar imagen
Errores frecuentes Causas físicas por las que el proyector podría no sacar imagen Causas lógicas por las que el proyector podría no sacar imagen Causas físicas o lógicas por las que el proyector podría no visualizar correctamente la imagen

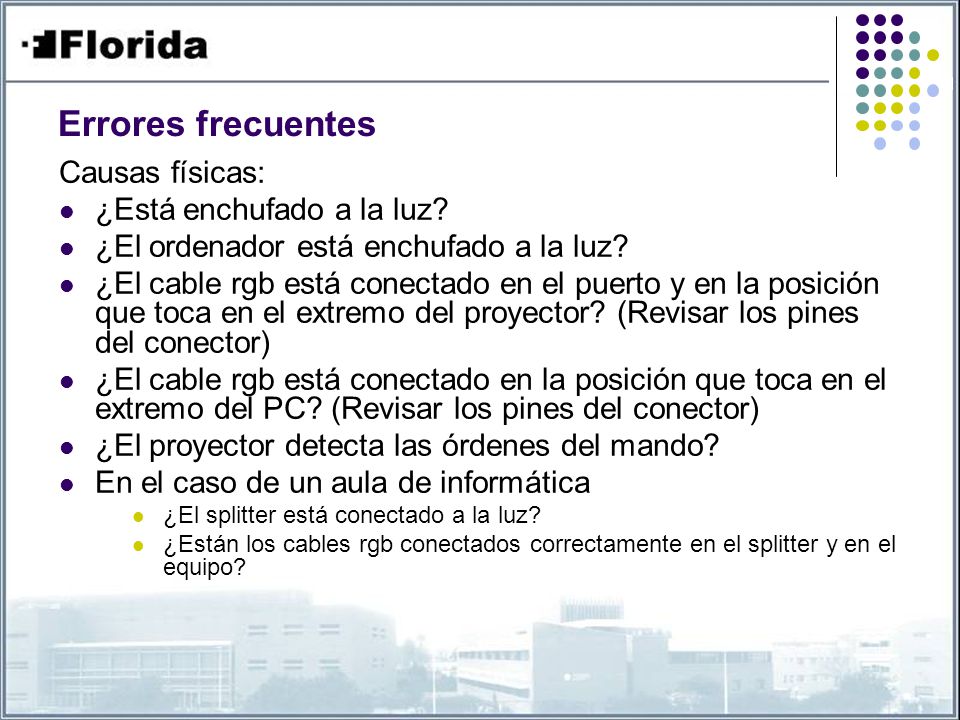

23 Errores frecuentes Causas físicas: ¿Está enchufado a la luz?
¿El ordenador está enchufado a la luz? ¿El cable rgb está conectado en el puerto y en la posición que toca en el extremo del proyector? (Revisar los pines del conector) ¿El cable rgb está conectado en la posición que toca en el extremo del PC? (Revisar los pines del conector) ¿El proyector detecta las órdenes del mando? En el caso de un aula de informática ¿El splitter está conectado a la luz? ¿Están los cables rgb conectados correctamente en el splitter y en el equipo?

24 ¿Podría el equipo no tener la resolución adecuada?
Errores frecuentes Causas lógicas: ¿Podría el equipo no tener la resolución adecuada? ¿Hemos forzado la salida de imagen con las teclas de función o desde el panel de control?

25 No visualiza correctamente la imagen
Errores frecuentes No visualiza correctamente la imagen ¿Hemos seleccionado escritorio ampliado en vez de clonado de la imagen? ¿Hemos revisado el ajuste del zoom y la lente? ¿Hemos revisado el brillo y contraste en el proyector?
