INSTALACIÓN BÁSICA EN AULA

Presentación del tema: "INSTALACIÓN BÁSICA EN AULA"— Transcripción de la presentación:

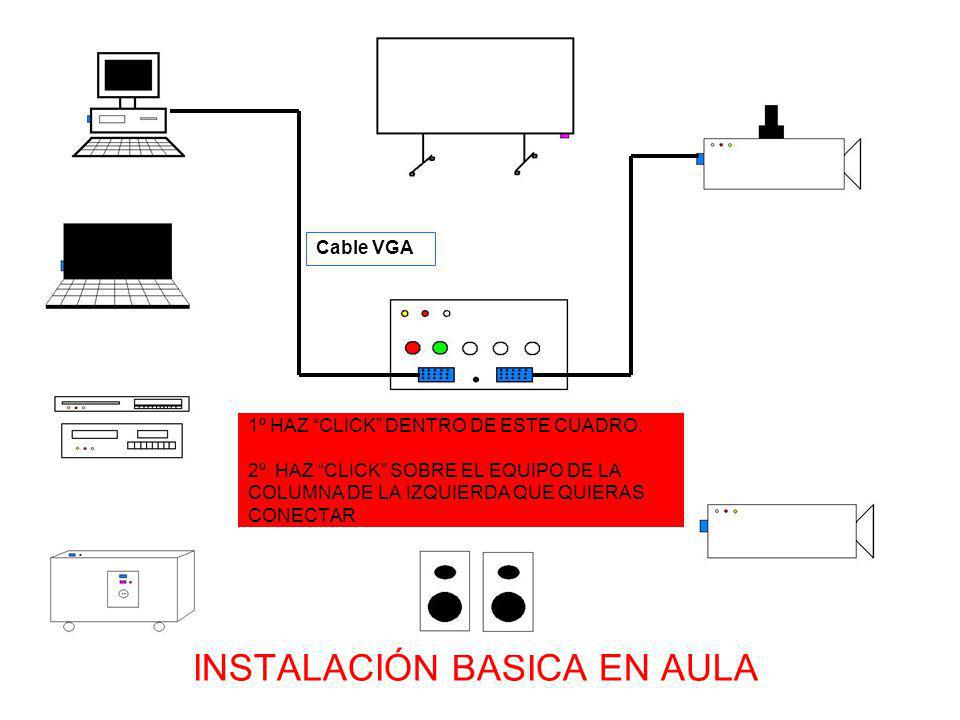

1 INSTALACIÓN BÁSICA EN AULA
Cable VGA 1º HAZ “CLICK” DENTRO DE ESTE CUADRO. 2º HAZ “CLICK” SOBRE EL EQUIPO DE LA COLUMNA DE LA IZQUIERDA QUE QUIERAS CONECTAR o LA PIZARRA TÁCTIL. INSTALACIÓN BÁSICA EN AULA

2 INSTALACIÓN BÁSICA EN AULA
Cable VGA 1º HAZ “CLICK” DENTRO DE ESTE CUADRO. 2º HAZ “CLICK” SOBRE EL EQUIPO DE LA COLUMNA DE LA IZQUIERDA QUE QUIERAS CONECTAR INSTALACIÓN BÁSICA EN AULA

3 INSTALACIÓN BÁSICA EN AULA
Cable VGA 1º HAZ “CLICK” DENTRO DE ESTE CUADRO. 2º HAZ “CLICK” SOBRE EL EQUIPO DE LA COLUMNA DE LA IZQUIERDA QUE QUIERAS CONECTAR INSTALACIÓN BÁSICA EN AULA

4 CONEXIÓN PC-FIJO A VIDEOPROYECTOR PORTÁTIL
Cable VGA Cable MINIJACK para el audio

5 INSTALACIÓN BÁSICA EN AULA
Cable VGA HAZ SIMPLE “CLICK” SOBRE EL EQUIPO DE LA COLUMNA DE LA IZQUIERDA QUE QUIERAS CONECTAR INSTALACIÓN BÁSICA EN AULA

6 CONEXIÓN PC-PORTÁTIL CON VIDEOPROYECTOR PORTÁTIL
Haz simple “CLICK” para ver la conexión con VIDEOPROYECTOR PORTÁTIL CONEXIÓN PC-PORTÁTIL CON VIDEOPROYECTOR PORTÁTIL Si NO FUNCIONA FN + F… en algún PC portátil de la UA: 1º En el escritorio de windows pulsa el botón drcho del ratón y despliega la lista 2º Propiedades “click” 3º Configuración “click” 4º Opciones Avanzadas “click” 5º Intel Graphics u otra tarjeta gráfica 6º Propiedades Gráficas. 7º Clonar monitor. 8º Aceptar Cable VGA FN + F… CONEXIÓN PC-PORTÁTIL AL VIDEOPROYECTOR FIJO DEL AULA Cable MINIJACK para el audio

7 INSTALACIÓN BÁSICA EN AULA
Cable VGA HAZ SIMPLE “CLICK” SOBRE EL EQUIPO DE LA COLUMNA DE LA IZQUIERDA QUE QUIERAS CONECTAR INSTALACIÓN BÁSICA EN AULA

8 Cables RCA (el amarillo lleva la señal de VIDEO)
Haz simple “CLICK” para ver la conexión con VIDEOPROYECTOR PORTÁTIL CONEXIÓN VIDEO o DVD o CAMARA o PDA CON VIDEOPROYECTOR DE TECHO CONEXIÓN VIDEO o DVD o CAMARA o PDA CON VIDEOPROYECTOR PORTÁTIL Cables RCA (el amarillo lleva la señal de VIDEO) Recuerda seleccionar VIDEO en la caja de conexiones o con el mando a distancia del videoproyector Cables RCA (el amarillo lleva la señal de VIDEO) Los cables RCA rojo y blanco llevan el AUDIO STEREO (es posible, según el modelo de altavoces, que necesites un adaptador MINI-JACK Hembra a 2 RCA Macho)

9 INSTALACIÓN BÁSICA EN AULA
Cable VGA HAZ SIMPLE “CLICK” SOBRE EL EQUIPO DE LA COLUMNA DE LA IZQUIERDA QUE QUIERAS CONECTAR INSTALACIÓN BÁSICA EN AULA

10 CONEXIÓN DEL PC DEL ARMARIO MULTIMEDIA CON UN VIDEOPROYECTOR PORTÁTIL
Haz simple “CLICK” para ver la conexión del ARMARIO MULTIMEDIA con VIDEOPROYECTOR PORTÁTIL. CONEXIÓN PC-PORTÁTIL CON ARMARIO MULTIMEDIA (sonido) Y VIDEOPROYECTOR FIJO DE TECHO Haz simple “CLICK” para ver la conexión del ARMARIO MULTIMEDIA con un PC-PORTATIL CONEXIÓN DEL PC DEL ARMARIO MULTIMEDIA CON UN VIDEOPROYECTOR PORTÁTIL Cable VGA RECUERDA CONECTAR EL ARMARIO A LA CORRIENTE 220v Y TENER EL INTERRUPTOR DEL ARMARIO EN LA POSICION ON. DESPUÉS ENCIENDE EL PC INTERIOR. Cable VGA CONEXIÓN DEL ORDENADOR DEL ARMARIO MULTIMEDIA CON VIDEOPROYECTOR FIJO DEL TECHO Selecciona PC1/PC2 para conmutar entre el PC del Armario y el PC Portátil

11 INSTALACIÓN BÁSICA EN AULA
Cable VGA HAZ SIMPLE “CLICK” SOBRE EL EQUIPO DE LA COLUMNA DE LA IZQUIERDA QUE QUIERAS CONECTAR INSTALACIÓN BÁSICA EN AULA

12 CONEXIÓN PIZARRA TÁCTIL + PC FIJO + VIDEOPROYECTOR PORTÁTIL
Haz simple “CLICK” para ver conexión de PIZARRA TÁCTIL + PC FIJO + VIDEOPROYECTOR PORTÁTIL) Cable especial de la pizarra (RS232+PS/2) CONFIGURAR EL SOFTWARE: 1ª INICIO - PROGRAMAS - SMART BOARD-SMART BOARD DRIVERS - PANEL DE CONTROL “CLICK” 2ªCONFIGURAR HARDWARE SMART BOARD 3ºDETECTAR HARDWARE 4º NO PERTENECE A NINGUNO DE LA LISTA “CLICK” 5º SELECCIONAR EL CABLE CON EL QUE HEMOS CONECTADO (SERIE NORMALMENTE) 6º COMPROBAR HA INSTALADO EL DRIVER Y QUE TENEMOS EL LED VERDE EN LA PANTALLA ENCENDIDO. 7º ORIENTAR (PULSAR LAS X EN SU CENTRO) CONEXIÓN PIZARRA TÁCTIL + PC FIJO + VIDEOPROYECTOR PORTÁTIL CONEXIÓN PIZARRA TÁCTIL + PC DEL ARMARIO MULTIMEDIA (con AUDIO del propio Armario) + VIDEOPROYECTOR DE TECHO Cable VGA LA IMAGEN DEL VIDEOPROYECTOR DEBE QUEDAR CENTRADA SOBRE LA SUPERFICIE DE LA PANTALLA TÁCTIL Cable VGA

13 INSTALACIÓN BÁSICA EN AULA
Cable VGA HAZ SIMPLE “CLICK” SOBRE EL EQUIPO DE LA COLUMNA DE LA IZQUIERDA QUE QUIERAS CONECTAR INSTALACIÓN BÁSICA EN AULA
