LABORATORIO APARATOS DE MEDIDA

Presentación del tema: "LABORATORIO APARATOS DE MEDIDA"— Transcripción de la presentación:

1 LABORATORIO APARATOS DE MEDIDA
Nataly Barragán

2 ESFERÓMETRO

3 ESFERÓMETRO Concepto:El esferómetro es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode. Sobre este tornillo central, se encuentra además una corona a la que se le han practicado una serie de divisiones, cuyo número puede variar entre distintos esferómetros y dependerá, generalmente, de su tamaño. Gracias a estas dos escalas graduadas es posible realizar una medición acertada de la altura recorrida por el tornillo central, es un instrumento que resulta sumamente útil para determinar espesores de pequeños objetos y también para la determinación del radio de superficies esféricas tanto cóncavas como convexas, es por ello por lo que resulta muy práctico para medir los centros de las lentes o incluso, utilizando las expresiones adecuadas, la potencia de las mismas de un método rápido.

4

5

6

7 ESFERÓMETRO ¿Cómo se lee ?
1.Se pone el objeto a medir entre el tornillo y la base. 2.Se lee el numero que hay en la reglilla volumétrica este numero es marcado por la corona del esferómetro (ósea el circulo)por eje: 7, 3. Luego se lee el numero que marca la reglilla en la corona (como lo observamos en la tercera imagen de ¿cómo se lee? ) por eje: 21 4. La medida del grosor del objeto en este caso el borrador es de 7,21 mm

8

9 TORNILLO MICROMETRICO
CONCEPTO:Es un instrumento de medición longitudinal capaz de valorar dimensiones de milésimas de milímetro, en una sola operación. El tornillo micrométrico se usa para longitudes menores a las que puede medir el calibrador o vernier. El tornillo micrométrico consta de una escala fija y una móvil que se desplaza por rotación. La distancia que avanza el tornillo al dar una vuelta completa se denomina paso de rosca.

10

11

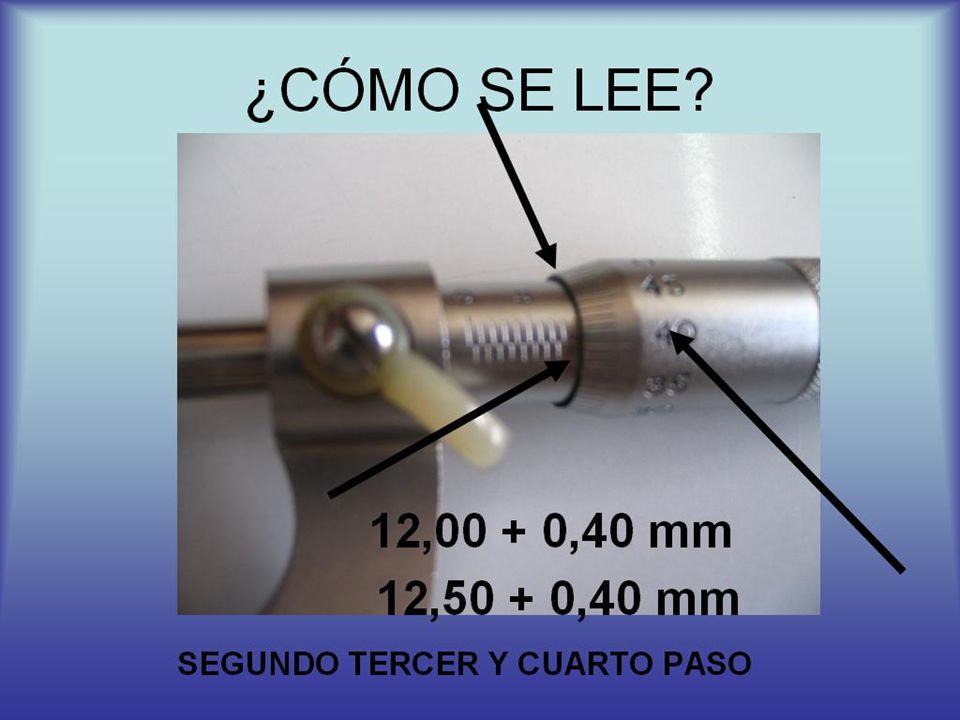

12 TORNILLO MICROMÉTRICO
¿Cómo se lee? 1. se pone el objeto entre el yunque y el husillo ,se ajusta el seguro. 2.Se leen los mm que marca el manguillo y la escala graduada esto nos dirá cuantos mm tiene el objeto.

13

14 NONIO O VERNIER CONCEPTO:El nonio o escala de vernier es una segunda escala auxiliar que tienen algunos instrumentos de medición, que permite apreciar una medición con mayor precisión al complementar las divisiones de la regla o escala principal del instrumento de medida.

15

16

17

18 NONIO O VERNIER 1.Diametro interno. 2. Diámetro externo.
3.Profundidad.

19

20

21 NONIO O VERNIER ¿Cómo se lee?
1. se lee el numero que marca la reglilla en este ejemplo es el 4 así que se le agrega el 0 y queda 40, 2.Se lee los mm de la regla de abajo la cual va de cinco en cinco en este caso son 35. El resultado queda así : 40,35mm.

22

23 BALANZA CONCEPTO:La balanza (del latín: bis, dos, lanx, plato) es una palanca de primer género de brazos iguales que mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos permite medir masas. Al igual que una romana, o una báscula, es un instrumento de medición que permite medir la masa de un objeto. Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un dinamómetro, los resultados de las mediciones no varían con la magnitud de la aceleración de la gravedad. El rango de medida y precisión de una balanza puede variar desde varios kilogramos (con precisión de gramos), en balanzas industriales y comerciales; hasta unos gramos (con precisión de miligramos) en balanzas de laboratorio.

24

25

26

27 BALANZA COMO SE LEE: 1. se pone el objeto
2. se lee el numero de la base en la parte izq 3. se lee el valor de las tres reglillas.

28 CONCLUSIONES Todos estos son aparatos de medida que nos permiten obtener resultados mas acertados , algunos de los aparatos nos dan la confianza de que el resultado es mas acertado gracias a su precisión uno de ellos es el nonio ya que el material con el que esta fabricado es mas fuerte y menos flexible.
