1 Medidores de presión de fluidos
Ruth Hernández Solano Esteban Ortega Pérez José de Jesús Carillo Zepeda Joseph Arose Jimarez Eder Alejandro Reyes Romero 8D T/M Martes, febrero 11, 2014

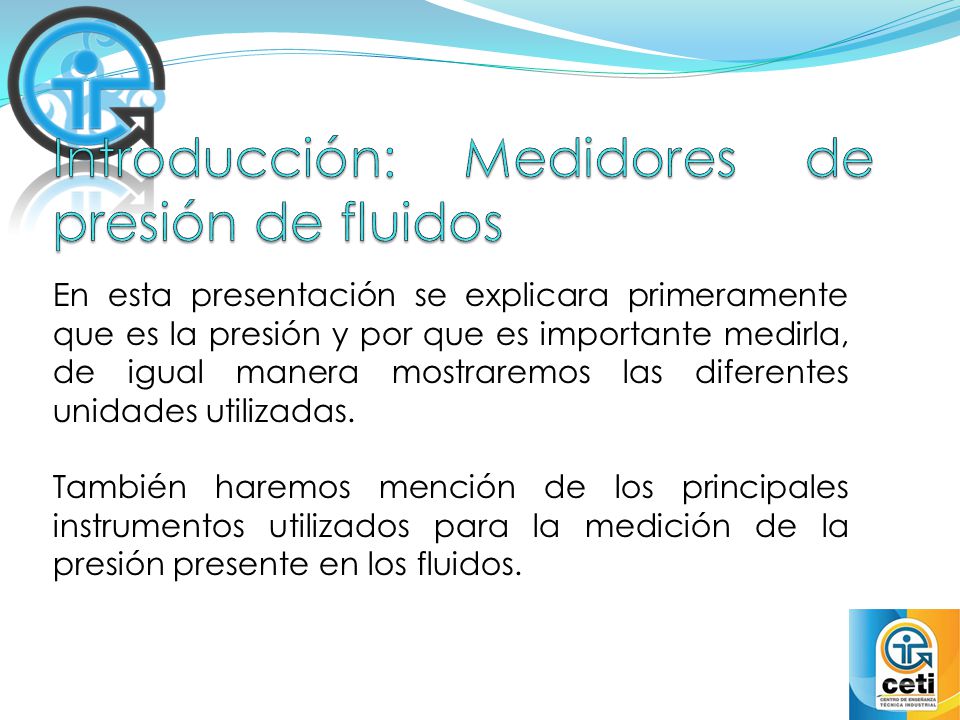

2 Introducción: Medidores de presión de fluidos
En esta presentación se explicara primeramente que es la presión y por que es importante medirla, de igual manera mostraremos las diferentes unidades utilizadas. También haremos mención de los principales instrumentos utilizados para la medición de la presión presente en los fluidos.

3 Antecedentes: Los primeros antecedentes que se tienen registrados sobre las medidas de presión provienen desde Galileo. Posteriormente los jardineros Italianos realizando algunos estudios, retomaron los primeros estudios de Galileo. Posteriormente al descubrir estos los jardineros Italianos comenzó Torricelli sus estudios acerca de la presión. Al morir Torricelli, Pascal se entero de los estudios que este realizaba y así mismo comenzó el su investigación.

4 Desarrollo del tema: Presión
Fuerza ejercida sobre una superficie por unidad de área. En ingeniería, el término presión se restringe generalmente a la fuerza ejercida por un fluido por unidad de área de la superficie que lo encierra. la presión (P). fuerza (F), área (A)

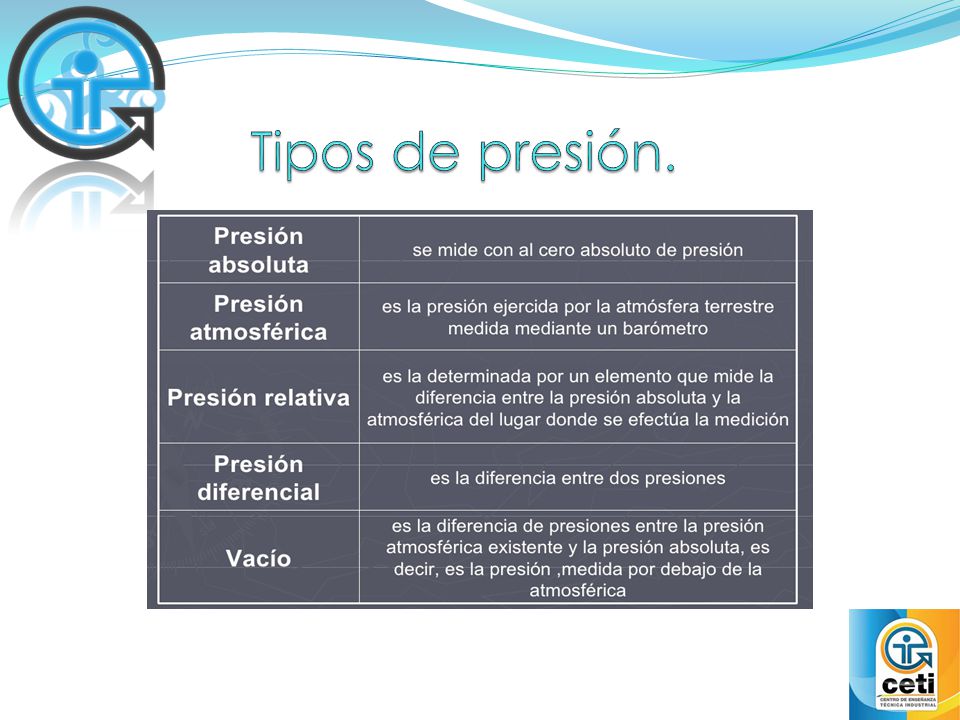

5 Tipos de presión.

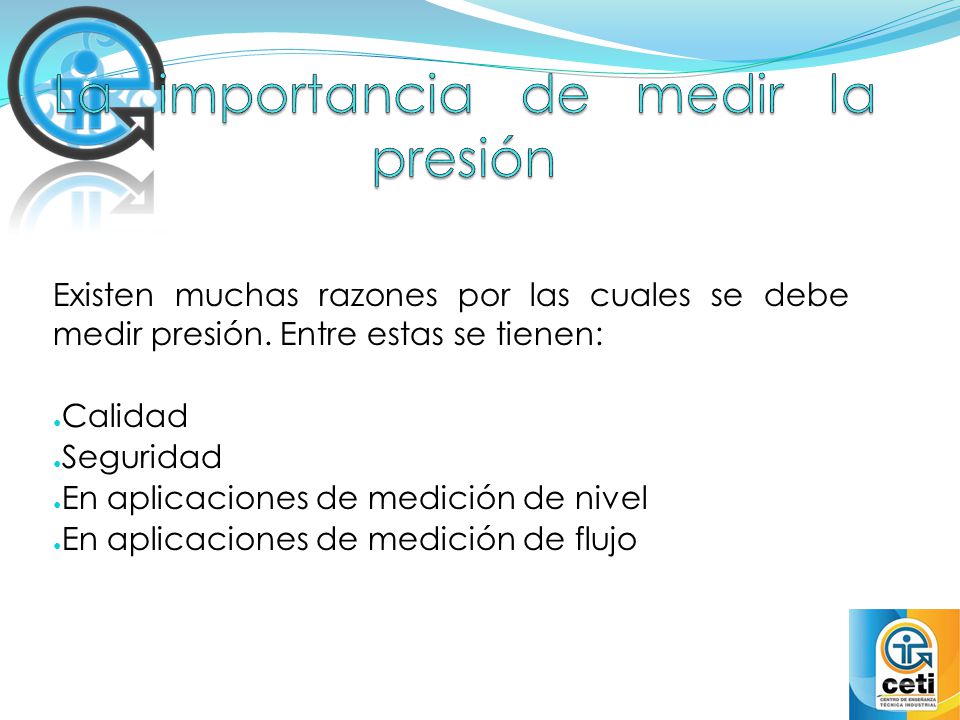

6 La importancia de medir la presión
Existen muchas razones por las cuales se debe medir presión. Entre estas se tienen: Calidad Seguridad En aplicaciones de medición de nivel En aplicaciones de medición de flujo

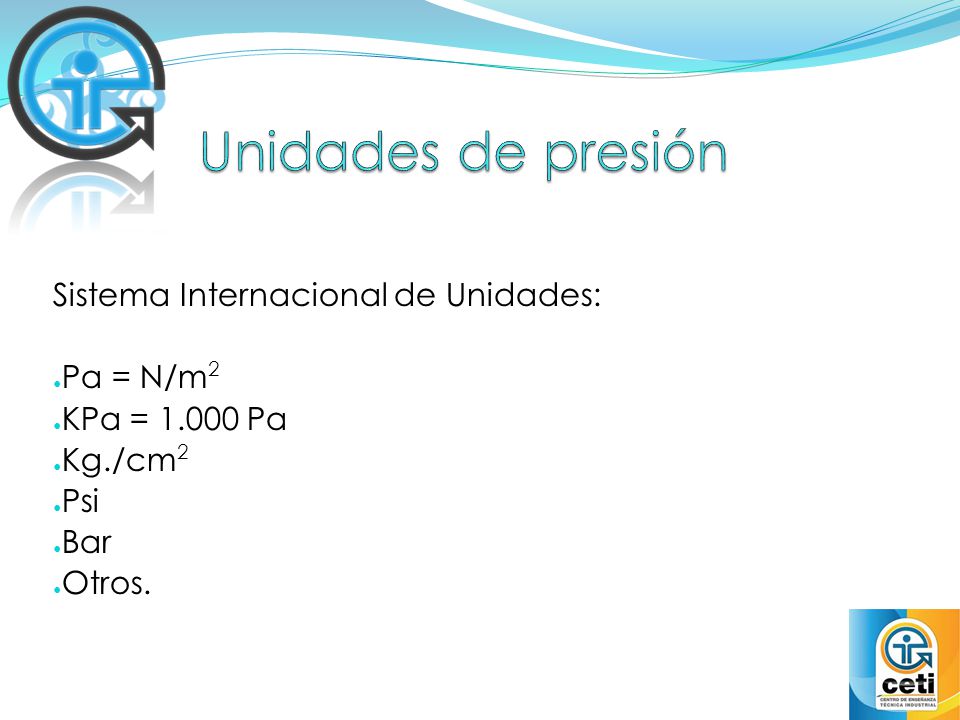

7 Unidades de presión Sistema Internacional de Unidades: Pa = N/m2
KPa = Pa Kg./cm2 Psi Bar Otros.

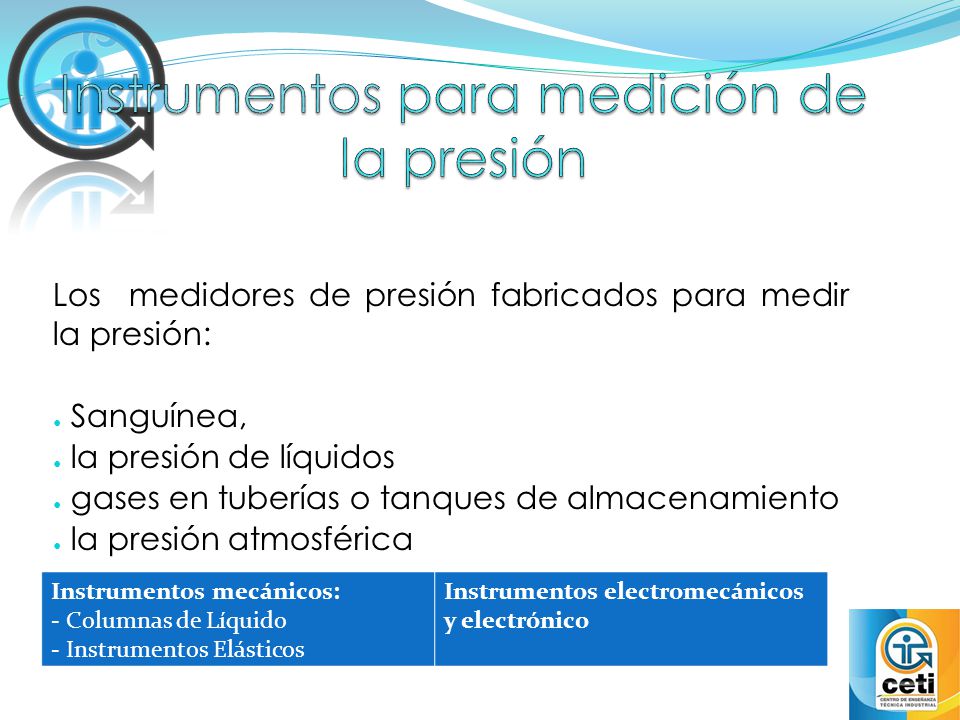

8 Instrumentos para medición de la presión
Los  medidores de presión fabricados para medir la presión: Sanguínea, la presión de líquidos gases en tuberías o tanques de almacenamiento la presión atmosférica Instrumentos mecánicos: - Columnas de Líquido - Instrumentos Elásticos Instrumentos electromecánicos y electrónico

9 Instrumentos mecánicos
Columnas de Líquido: Manómetro de Presión absoluta. Manómetro de Tubo en U. Manómetro de Pozo. Manómetro de Tubo Inclinado. Manómetro Tipo Campana. Instrumentos Elásticos: Tubos Bourdòn. Fuelles. Diafragmas.

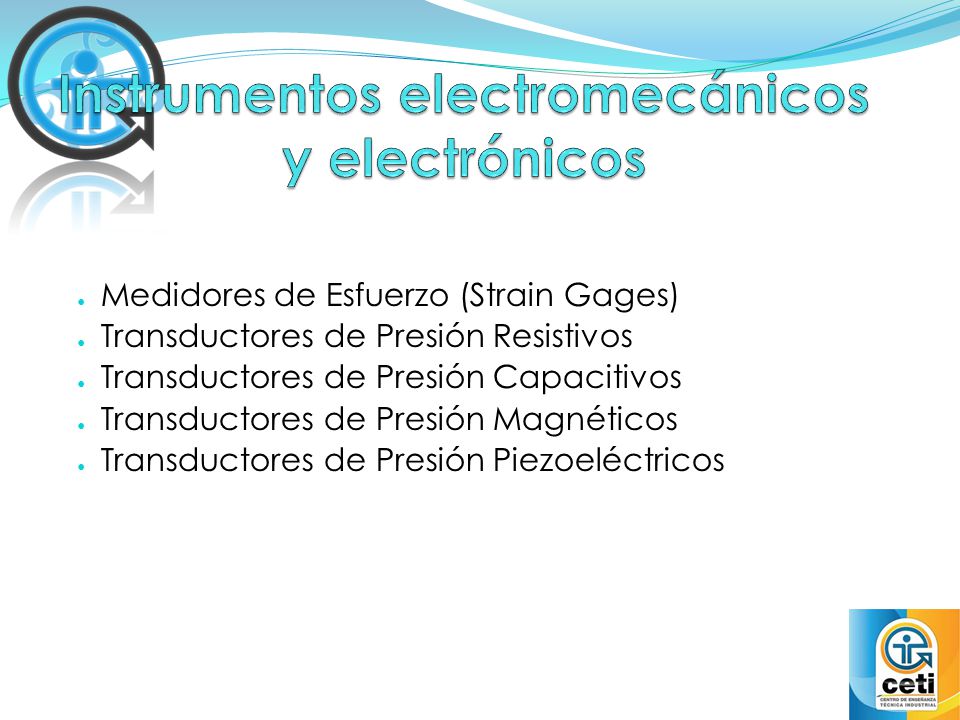

10 Instrumentos electromecánicos y electrónicos
Medidores de Esfuerzo (Strain Gages) Transductores de Presión Resistivos Transductores de Presión Capacitivos Transductores de Presión Magnéticos Transductores de Presión Piezoeléctricos

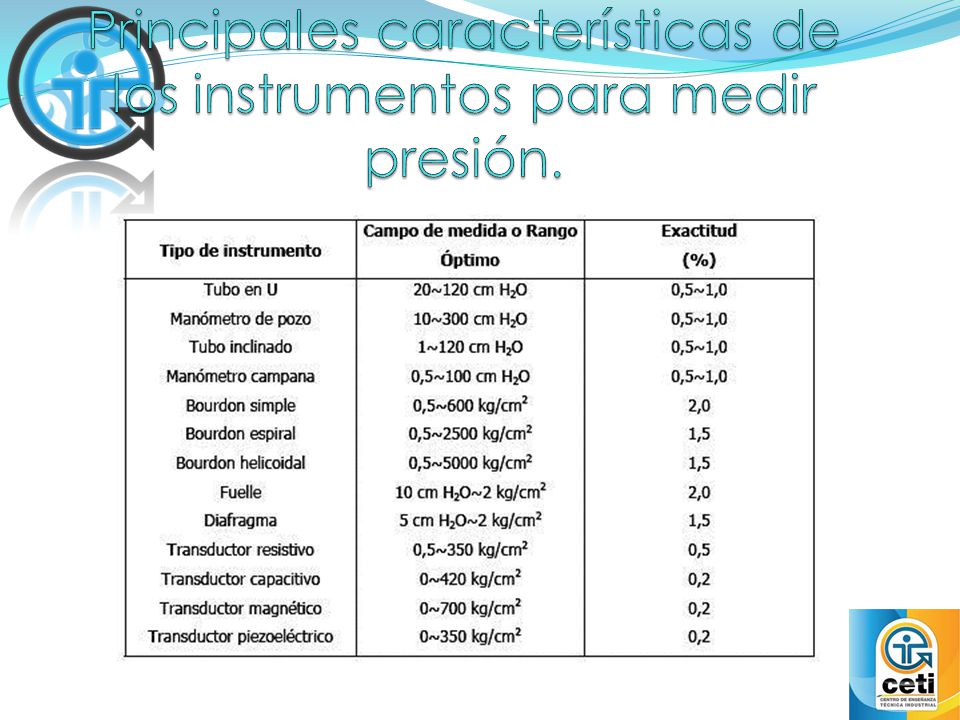

11 Principales características de los instrumentos para medir presión.

12 Manómetro de tubo de bourdòn

13 Manómetro de tubo abierto
 El manómetro consiste en un tubo en forma de U que contiene un líquido, que generalmente es mercurio.

14 Manómetro de fuelle

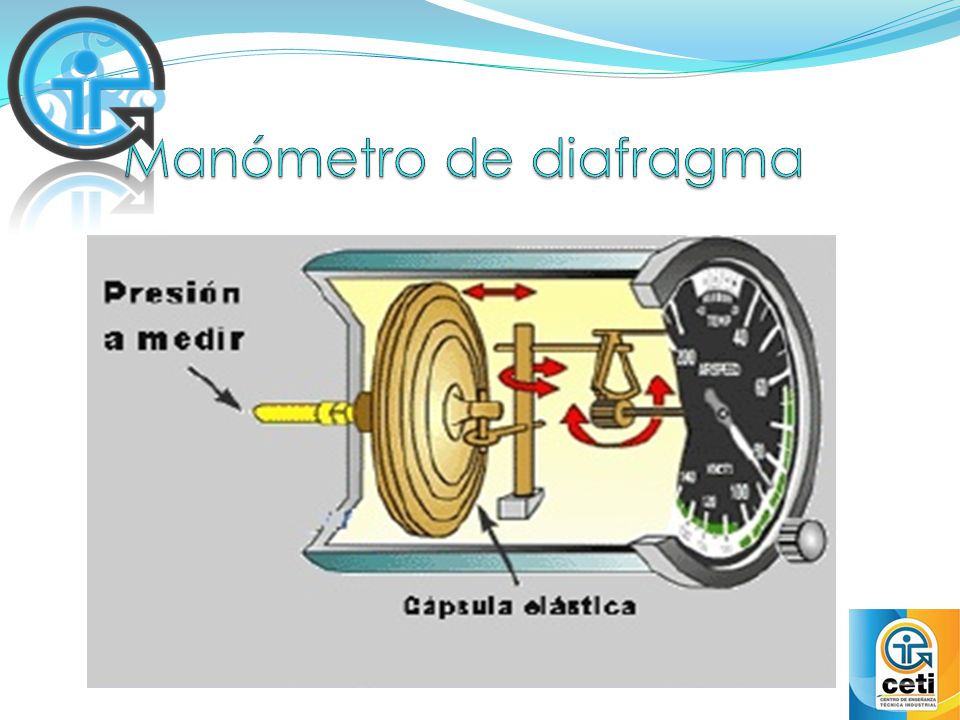

15 Manómetro de diafragma

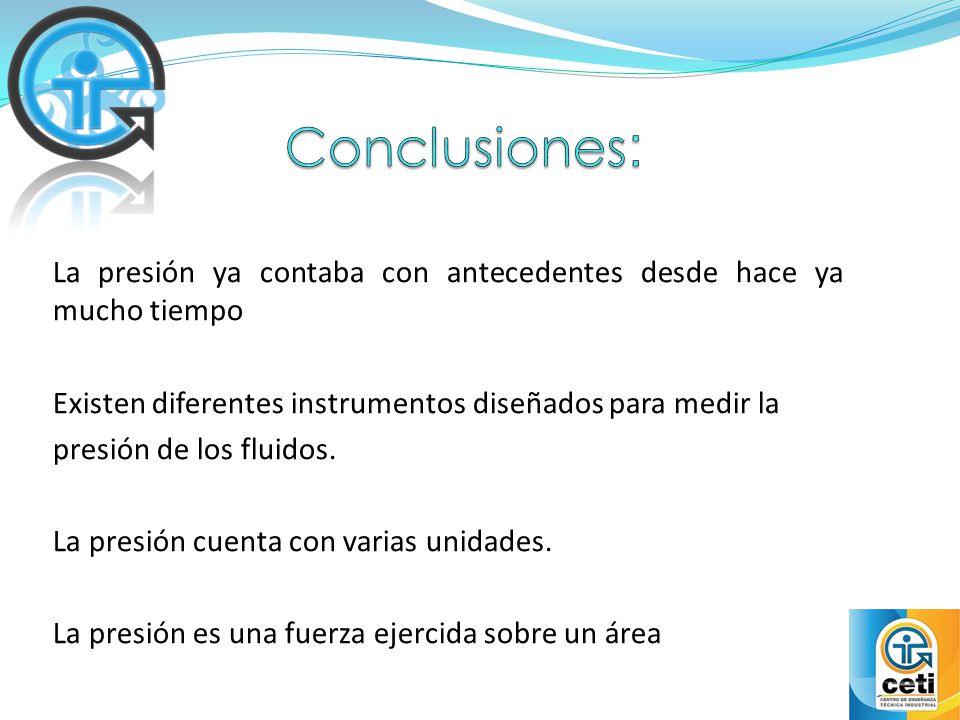

16 Conclusiones: La presión ya contaba con antecedentes desde hace ya mucho tiempo Existen diferentes instrumentos diseñados para medir la presión de los fluidos. La presión cuenta con varias unidades. La presión es una fuerza ejercida sobre un área

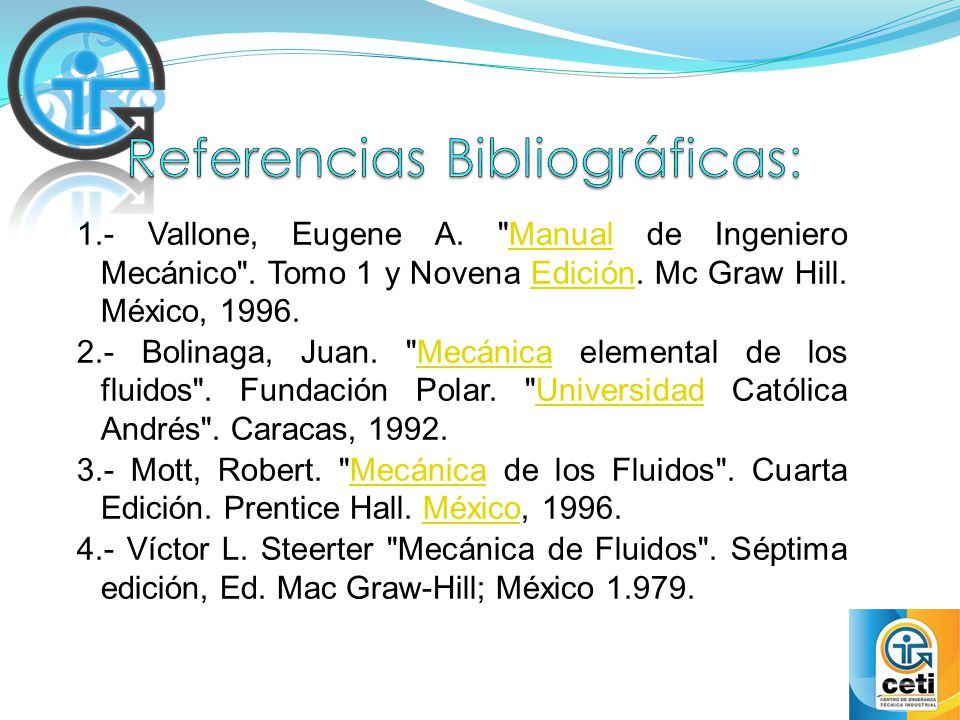

17 Referencias Bibliográficas:
1.- Vallone, Eugene A. "Manual de Ingeniero Mecánico". Tomo 1 y Novena Edición. Mc Graw Hill. México, 1996. 2.- Bolinaga, Juan. "Mecánica elemental de los fluidos". Fundación Polar. "Universidad Católica Andrés". Caracas, 1992. 3.- Mott, Robert. "Mecánica de los Fluidos". Cuarta Edición. Prentice Hall. México, 1996. 4.- Víctor L. Steerter "Mecánica de Fluidos". Séptima edición, Ed. Mac Graw-Hill; México
