PROYECTOS REALIZADOS: Mecanismo excéntrica Elevaplatos

Presentación del tema: "PROYECTOS REALIZADOS: Mecanismo excéntrica Elevaplatos"— Transcripción de la presentación:

1 PROYECTOS REALIZADOS: Mecanismo excéntrica Elevaplatos

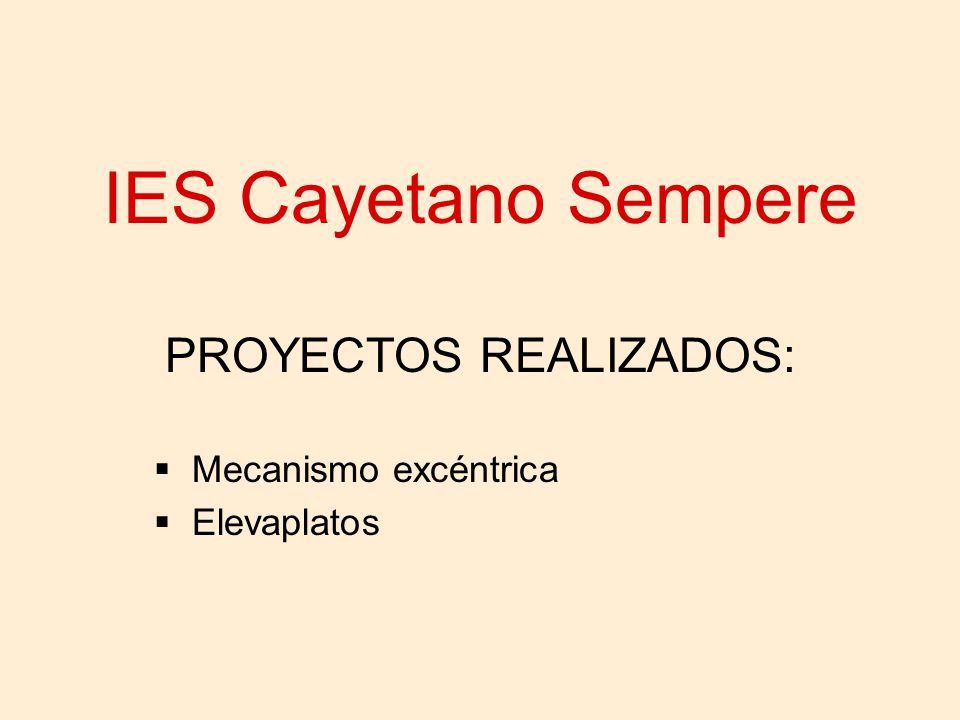

IES Cayetano Sempere PROYECTOS REALIZADOS: Mecanismo excéntrica Elevaplatos

2 Mecanismo Excéntrica 1º ESO CURSO 05-06

3 PROPUESTA Construcción de un objeto, dotado de movimiento, a partir de una excéntrica y un seguidor, el cual podremos utilizar como reclamo publicitario o centro de atención.

4 Posteriormente los alumnos realizan el diseño final del proyecto.
PROCEDIMIENTO El profesor aporta la documentación necesaria para la construcción del mecanismo. Posteriormente los alumnos realizan el diseño final del proyecto.

5 DOCUMENTACIÓN APORTADA

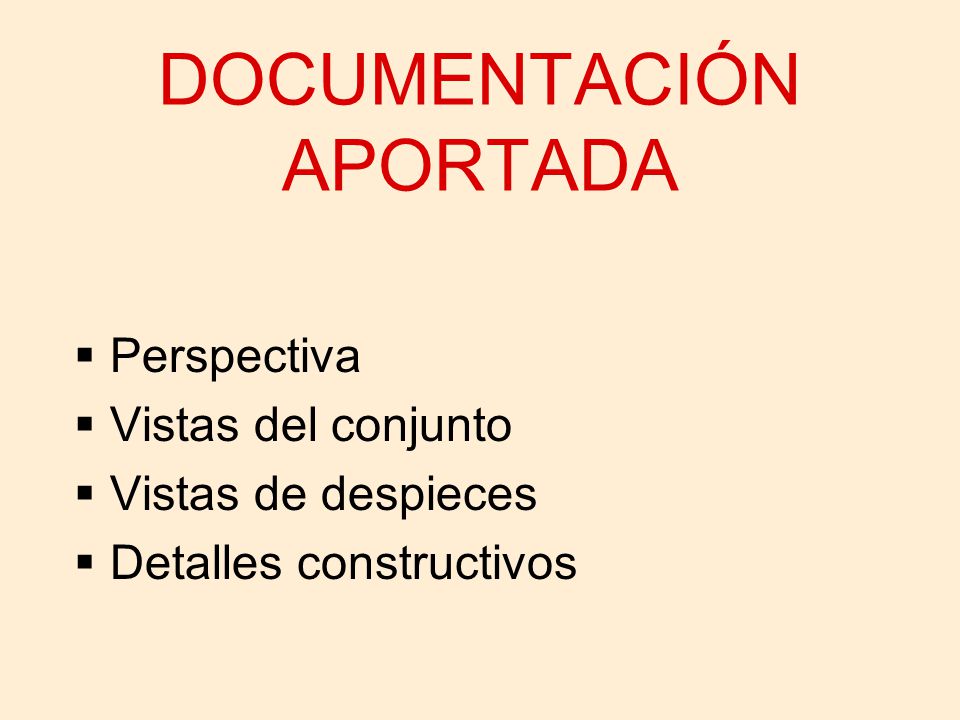

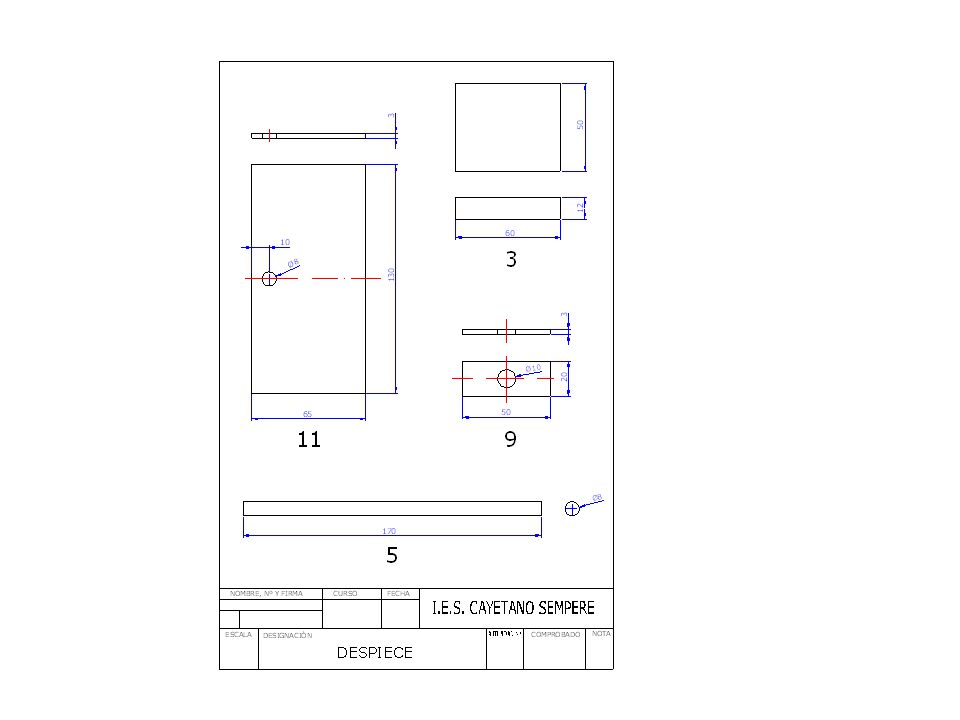

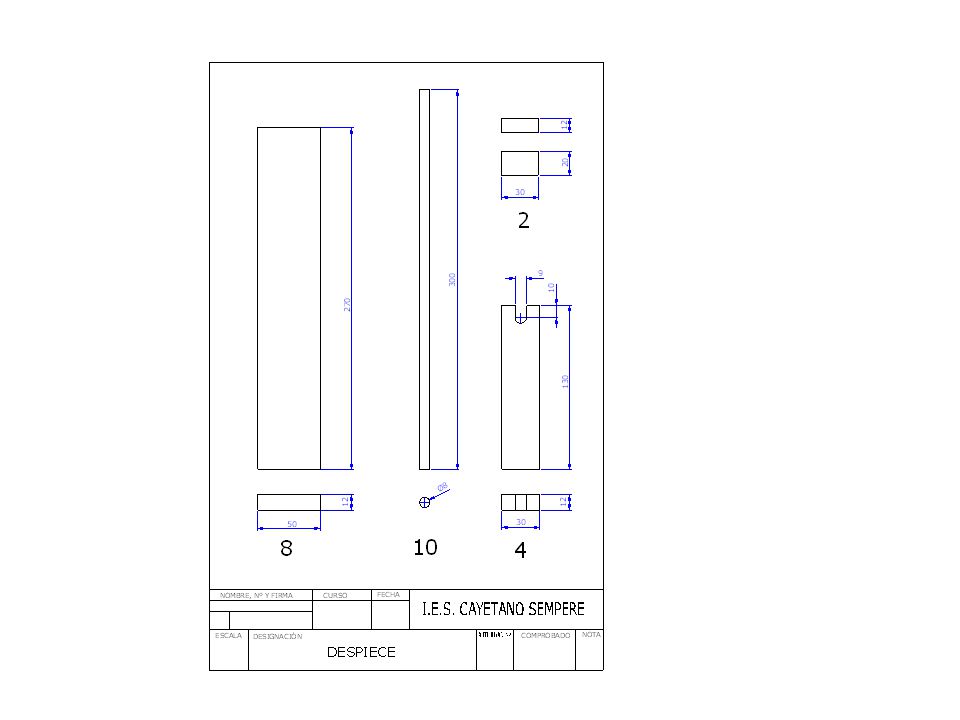

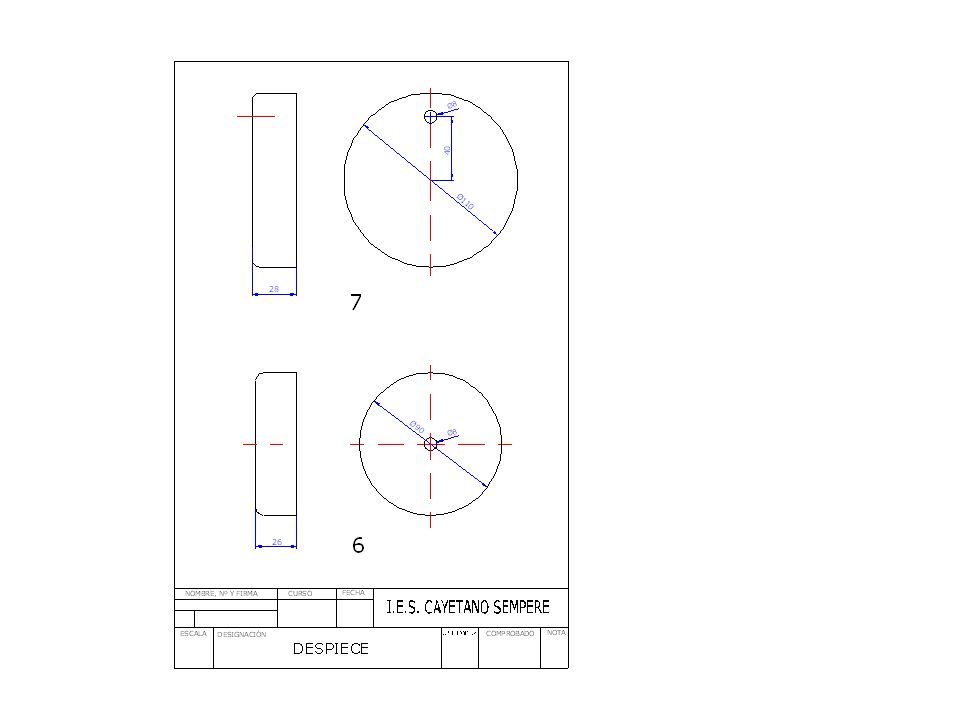

Perspectiva Vistas del conjunto Vistas de despieces Detalles constructivos

6

7

8

9

10

11

12 Tras el cortado de todas las piezas, procedemos al montaje.

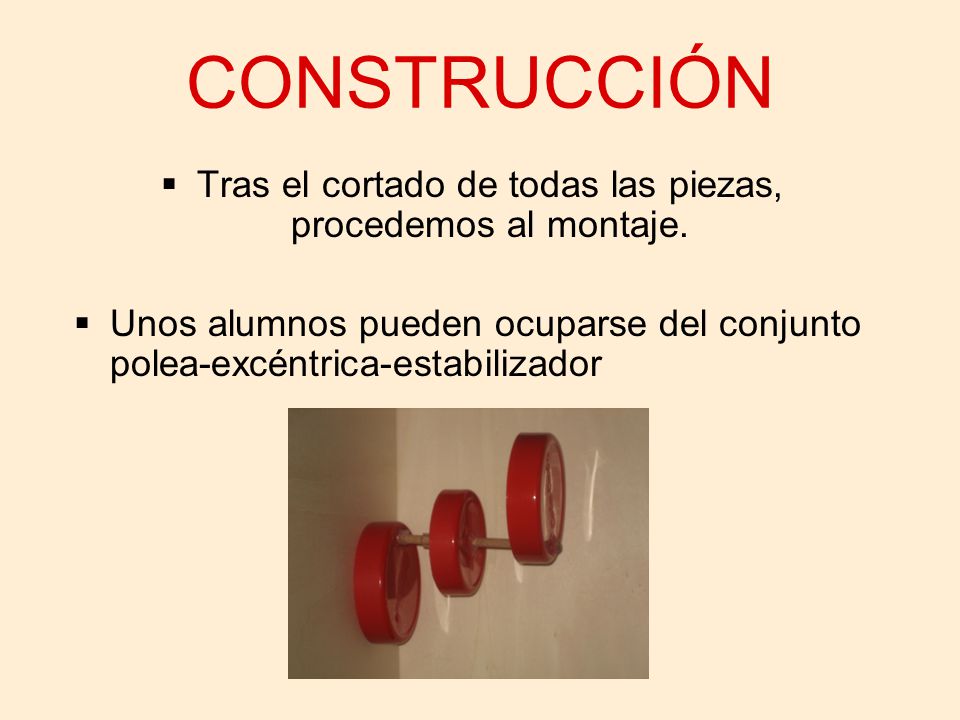

CONSTRUCCIÓN Tras el cortado de todas las piezas, procedemos al montaje. Unos alumnos pueden ocuparse del conjunto polea-excéntrica-estabilizador

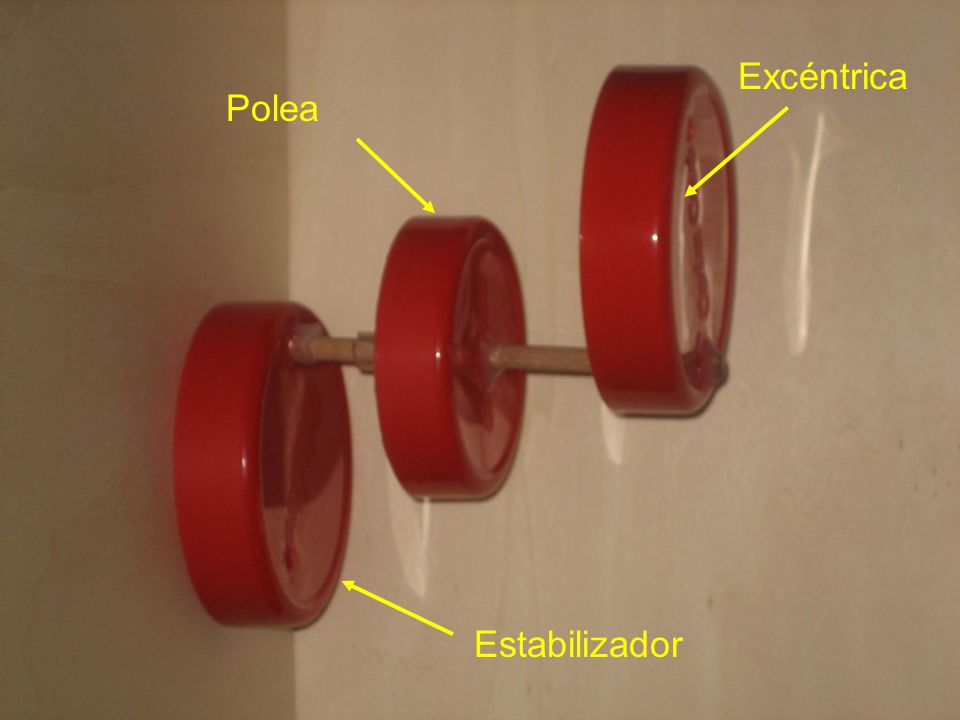

13 Excéntrica Polea Estabilizador

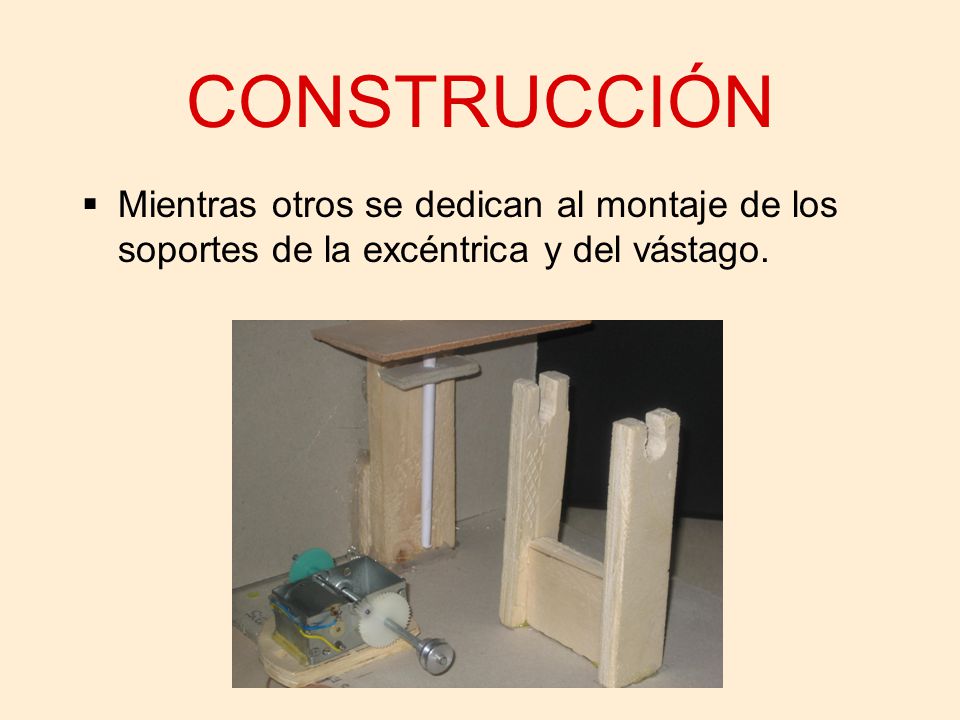

14 CONSTRUCCIÓN Mientras otros se dedican al montaje de los soportes de la excéntrica y del vástago.

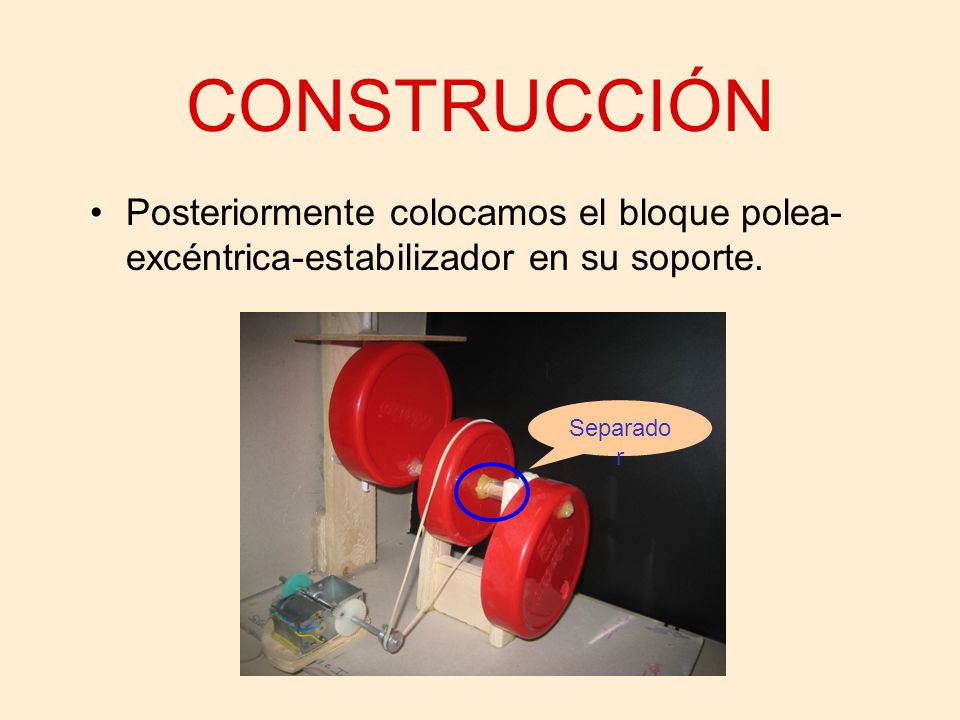

15 CONSTRUCCIÓN Posteriormente colocamos el bloque polea-excéntrica-estabilizador en su soporte. Separador

16 Interruptor clis-clas
CONSTRUCCIÓN Opcionalmente podemos proponer la construcción de un interruptor “clis-clas” Interruptor clis-clas

17 Chapa Alambre Goma

18 Distintos proyectos basados en un mismo mecanismo

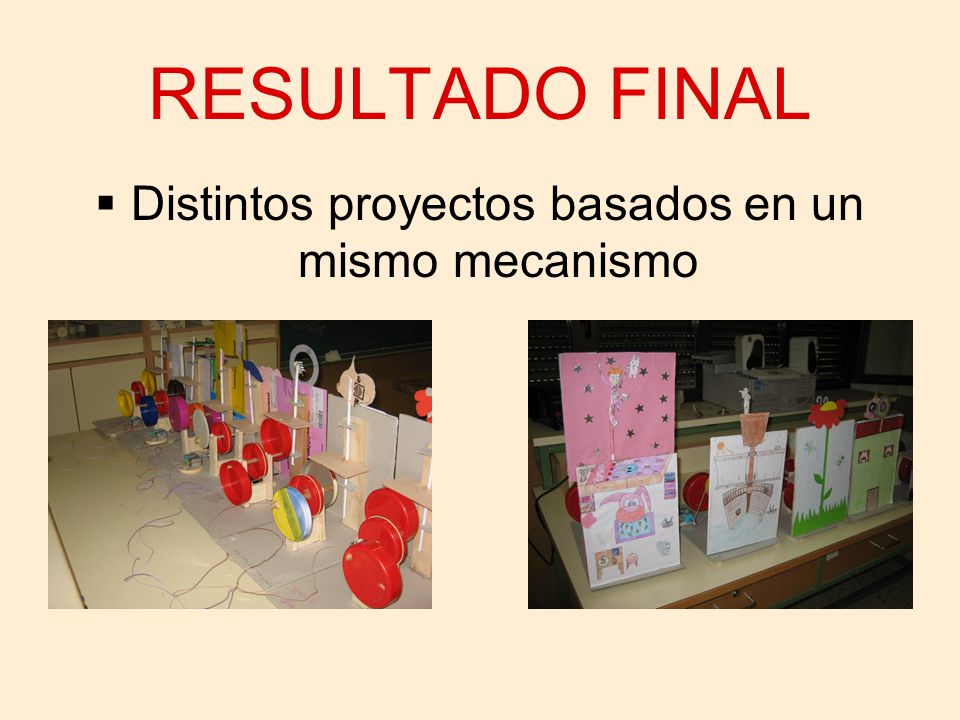

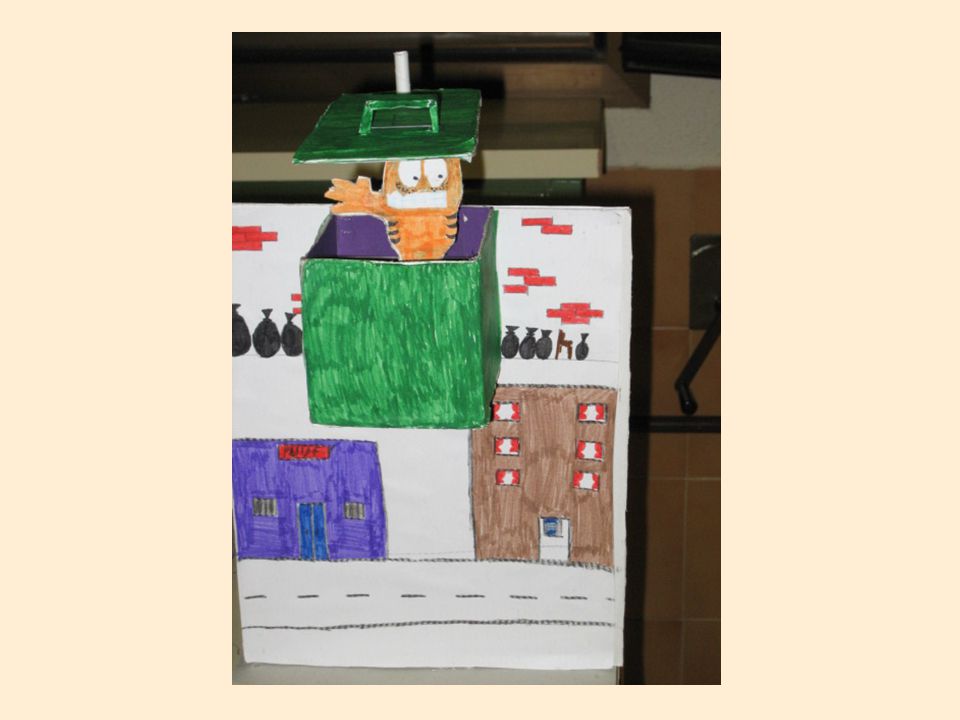

RESULTADO FINAL Distintos proyectos basados en un mismo mecanismo
