1 ASESORÍA DE TECNOLOGÍA PROYECTO: La lavadora García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

2 ASESORÍA DE TECNOLOGÍA LA LAVADORA 3º ESO CURSO García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

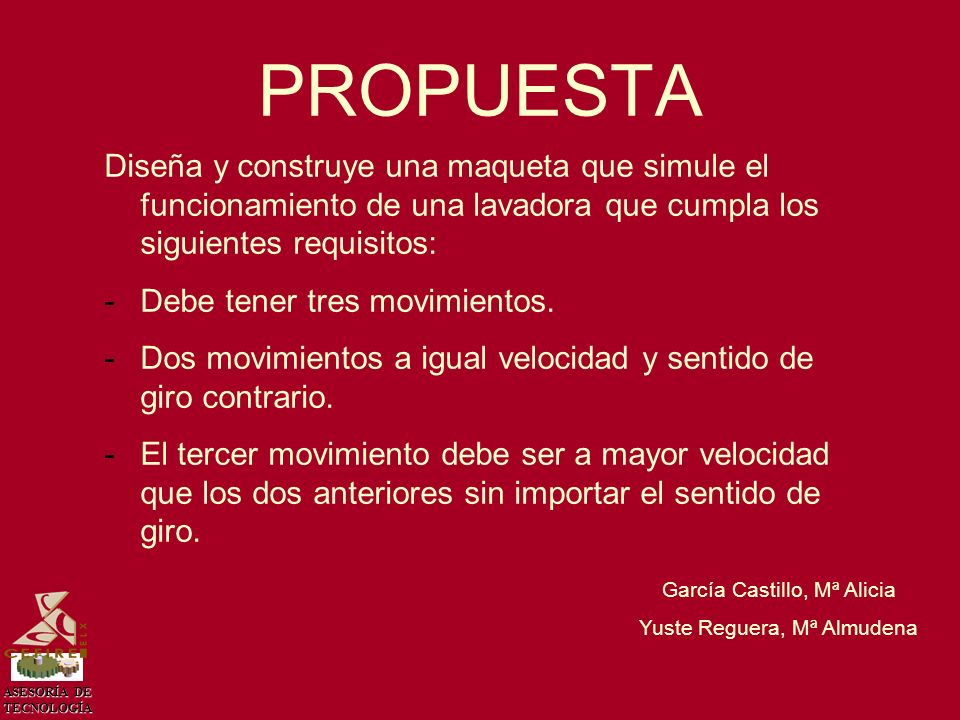

3 ASESORÍA DE TECNOLOGÍA PROPUESTA García Castillo, Mª Alicia Yuste Reguera, Mª Almudena Diseña y construye una maqueta que simule el funcionamiento de una lavadora que cumpla los siguientes requisitos: -Debe tener tres movimientos. -Dos movimientos a igual velocidad y sentido de giro contrario. -El tercer movimiento debe ser a mayor velocidad que los dos anteriores sin importar el sentido de giro.

4 ASESORÍA DE TECNOLOGÍA GRUPO DE TRABAJO Alumnos: dirigido a 16 alumnos de 3º ESO Profesoras: Alicia y Almudena Duración del Proyecto: un trimestre García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

5 ASESORÍA DE TECNOLOGÍA DOCUMENTACIÓN Perspectiva Materiales Vistas del conjunto Despieces Detalles constructivos Esquemas eléctricos Presupuesto García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

6 ASESORÍA DE TECNOLOGÍA PERPECTIVA García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

7 ASESORÍA DE TECNOLOGÍA MATERIALESMATERIALES García Castillo, Mª Alicia Yuste Reguera, Mª Almudena ReferenciaDenominaciónTipo de materialMedidas (mm) 1BaseChopo300x Paredes lateralesContrachapado300x Paredes frontalesContrachapado300x Placa de circuito impresosemiconductor80x120 8PilaCobre-Zinc50x PortapilasPlastico50x24 11RegletaPlastico20X25 12EscuadraAcero40X30 13Varillla roscada con poleaAceroL=50 Ø=4 14Tambor de lavadoraPlastico50x45 15Motor-ReductoraAcero-Plastico50x40 16CorreaGomaL = 314

8 ASESORÍA DE TECNOLOGÍA García Castillo, Mª Alicia Yuste Reguera, Mª Almudena Vistas

9 ASESORÍA DE TECNOLOGÍA CROQUISCROQUIS García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

10 ASESORÍA DE TECNOLOGÍA DESPIECE

11 ASESORÍA DE TECNOLOGÍA DETALLE DE LA PLACA 6-7 García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

12 ASESORÍA DE TECNOLOGÍA CONSTRUCCIÓN García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

13 ASESORÍA DE TECNOLOGÍA García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

14 ASESORÍA DE TECNOLOGÍA García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

15 ASESORÍA DE TECNOLOGÍA García Castillo, Mª Alicia Yuste Reguera, Mª Almudena CIRCUITOS

16 ASESORÍA DE TECNOLOGÍA PRESUPUESTOPRESUPUESTO García Castillo, Mª Alicia Yuste Reguera, Mª Almudena ElementosUnidadesPrecio/UnidadTotal LDR30,050,15 Placa de circuito fotosensible33,009,00 Resistencia de 2K2 (1/2 W)30,030,09 Transistores BD 15360,402,40 Relé de un contacto22,805,60 Relé de dos contactos12,80 Potenciómetro31,504,50 Diodo protector30,200,60 Regleta para CI de II30,601,80 Regleta para CI de III30,802,40 Motor reductora15,80 LED20,100,20 Escuadras20,501,00 Pilas 1,5 V80,302,40 Pilas 9 V11,50 Portapilas40,502,00 Contrachapado0,56,003,00 Base0,16,000,60 Varilla roscada0,151,000,15 Total material45,99

17 ASESORÍA DE TECNOLOGÍA RESULTADO FINAL Insertar un video del proyecto García Castillo, Mª Alicia Yuste Reguera, Mª Almudena

18 ASESORÍA DE TECNOLOGÍA CONCLUSIONES García Castillo, Mª Alicia Yuste Reguera, Mª Almudena Este proyecto se planteará para el último trimestre de un grupo de 3º ESO; teniendo en cuenta que el grupo-clase no puede ser muy numeroso debido a la dificultad que presenta la realización de las placas base (manipulación de productos químicos). Consideramos que este proyecto es bastante completo ya que integra las unidades didácticas de mecánica, electricidad, electrónica y control.
