DIAGRAMA
3

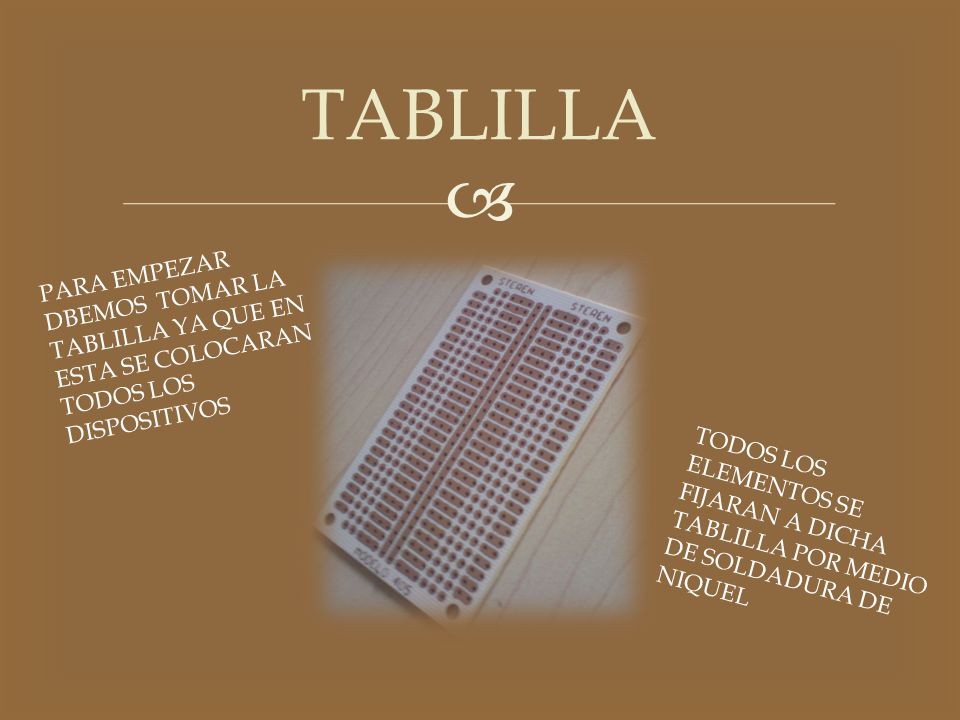

TABLILLA PARA EMPEZAR DBEMOS TOMAR LA TABLILLA YA QUE EN ESTA SE COLOCARAN TODOS LOS DISPOSITIVOS TODOS LOS ELEMENTOS SE FIJARAN A DICHA TABLILLA POR MEDIO DE SOLDADURA DE NIQUEL
4
RECTIFICADOR EL PRIMER ELEMENTO EN COLOCARSE SERA EL RECTIFICADOR DEVEMOS TOMAR EN CUENTA QUE LA PATA QUE SE SITUA A LA IZQ. ES EL CATODO, EN EL CENTRO LA PUERTE Y EL QUE ESTA MAS ARRIBA ES EL ANODO
5
RESISTENCIA EL SIQUIENTE ELEMENTO QUE POSICIONAREMOS SERA LA RESISTENCIA COMO AQUÍ SE INDICA
6
SENSOR AQUÍ SE MUESTRA LA FORMA EN QUE SE DEBE DEE COLOCAR EL SENSOR EN LA TABLILLA
7

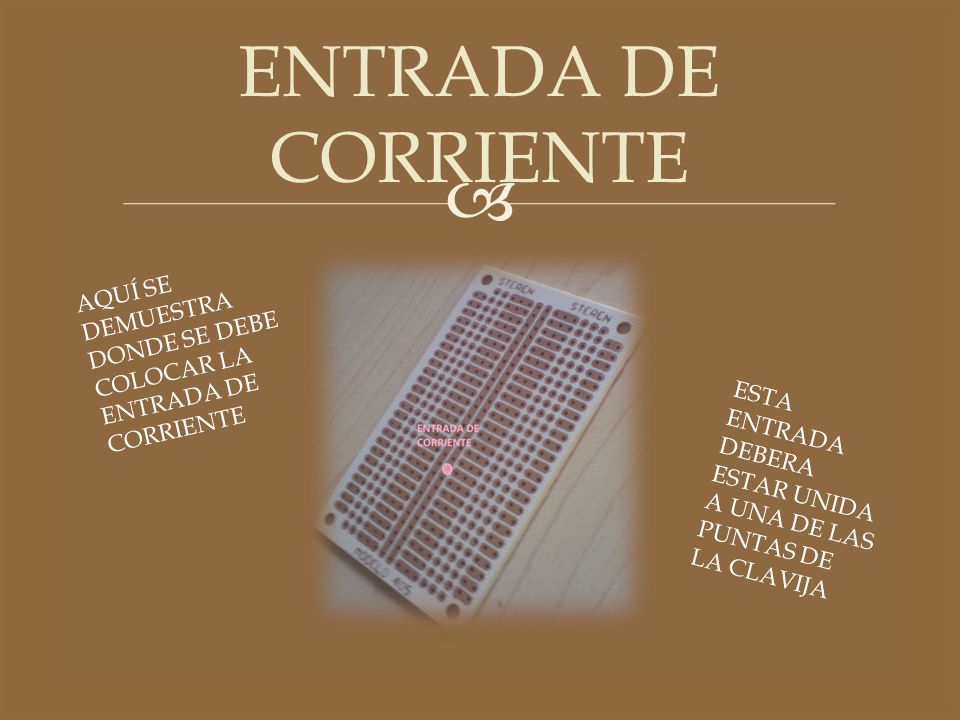

ENTRADA DE CORRIENTE AQUÍ SE DEMUESTRA DONDE SE DEBE COLOCAR LA ENTRADA DE CORRIENTE ESTA ENTRADA DEBERA ESTAR UNIDA A UNA DE LAS PUNTAS DE LA CLAVIJA
8
SALIDA DE CORRIENTE EN ESTE PUNTO ES DONDE SALE LA CORRIENTE ESTA CORRIENTE SE TENDRA QUE UNIR CON LA ENTRADA A NUESTRO ACTUADOR QUE EN ESTE CASO ES UN FOCO
9
TERMINADO AQUÍ SE DEMUESTRA COMO DEBE QUEDAR NUESTRA TABLILLA DESPUES DE HABER COLOCADO TODOS LOS DISPOSITIVOS
10
ASI ES COMO SE DEBE VER EL CIRCUITO YA TERMINADO
11
CONEXIÓN A LA ENERGIA AQUÍ SE MUESTRA COMO UNA PUNTA DE LACLAVIJA VA DIRECTA HACIA EL FOCO TAMBIEN SE MUESTRA COMO EL OTRO CABLE DE LA CLAVIJA SE DIRIJE PRIMERO AL CIRCUITO Y DESPUES AL FOCO
