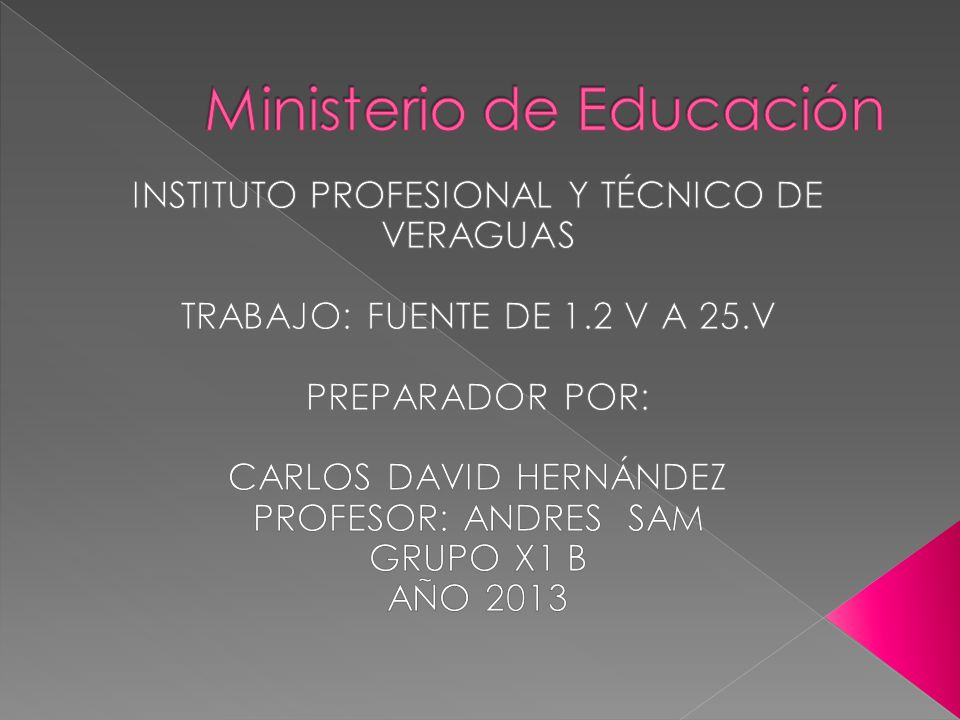

1 Ministerio de Educación
Instituto profesional y técnico de Veraguas Trabajo: fuente de 1.2 v a 25.v Preparador por: Carlos david Hernández Profesor: ANDRES SAM Grupo x1 b Año 2013

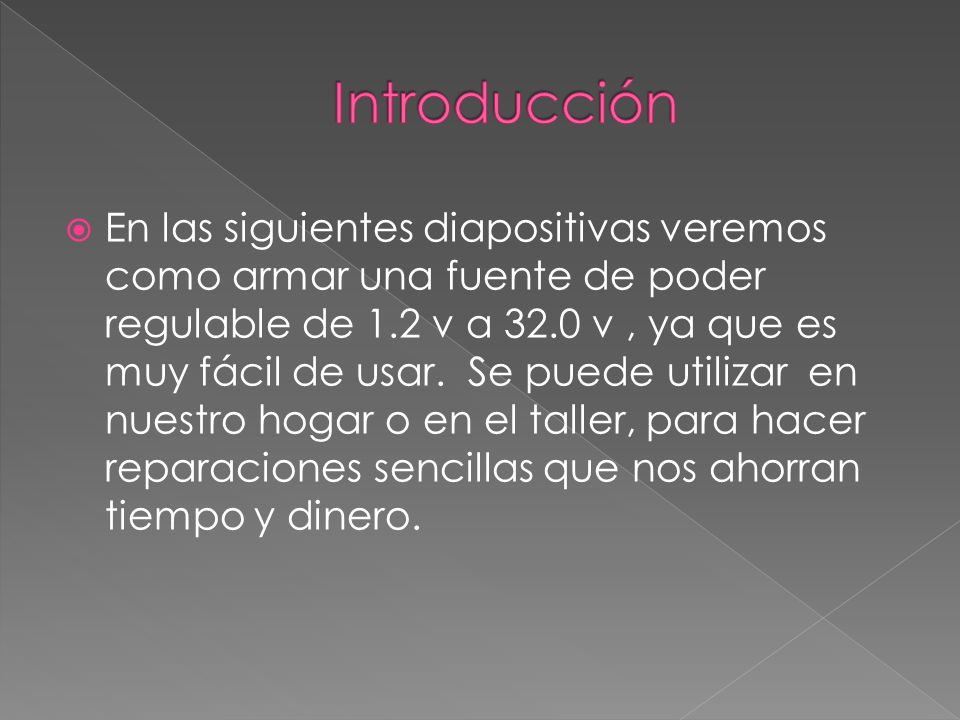

2 Introducción En las siguientes diapositivas veremos como armar una fuente de poder regulable de 1.2 v a 32.0 v , ya que es muy fácil de usar. Se puede utilizar en nuestro hogar o en el taller, para hacer reparaciones sencillas que nos ahorran tiempo y dinero.

3 Como primer punto: Dibujamos el diagrama en la placa de cobre que el profesor nos obsequio.

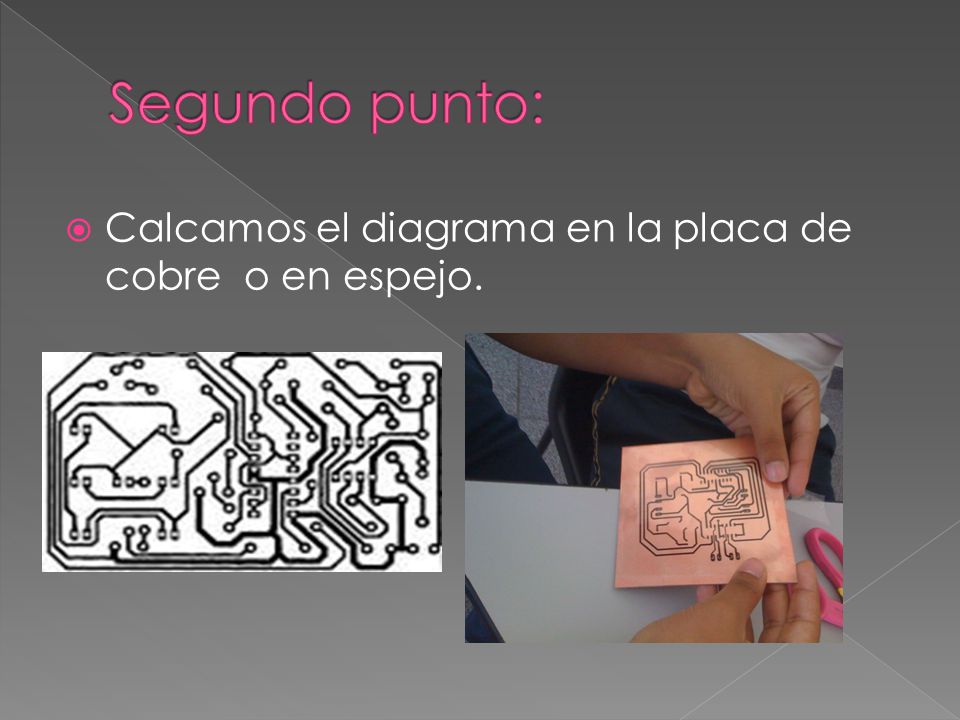

4 Segundo punto: Calcamos el diagrama en la placa de cobre o en espejo.

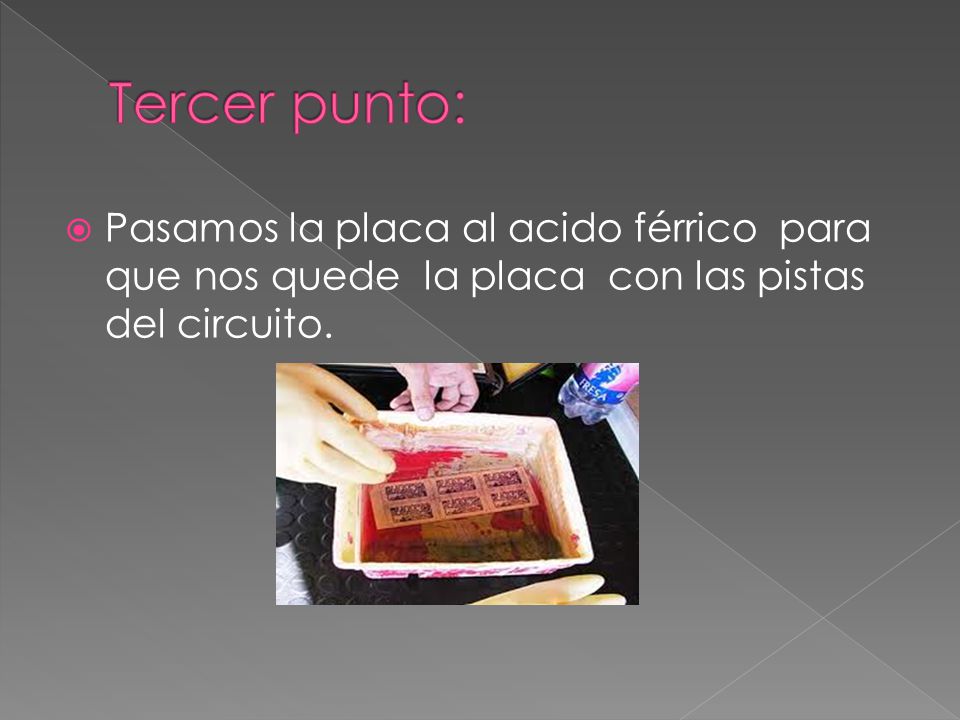

5 Tercer punto: Pasamos la placa al acido férrico para que nos quede la placa con las pistas del circuito.

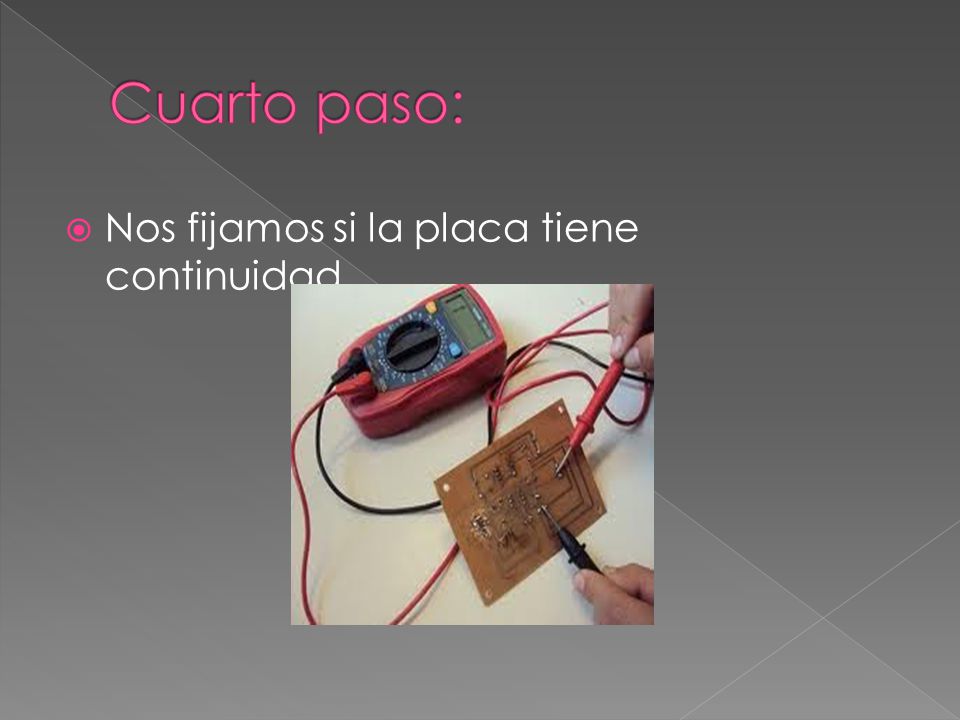

6 Cuarto paso: Nos fijamos si la placa tiene continuidad.

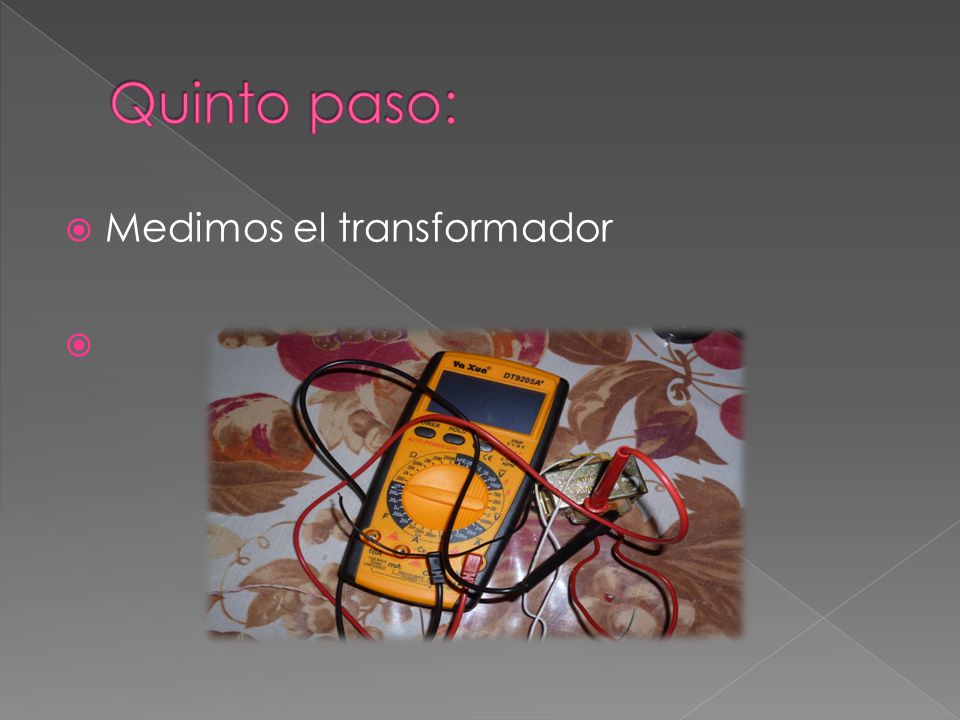

7 Quinto paso: Medimos el transformador

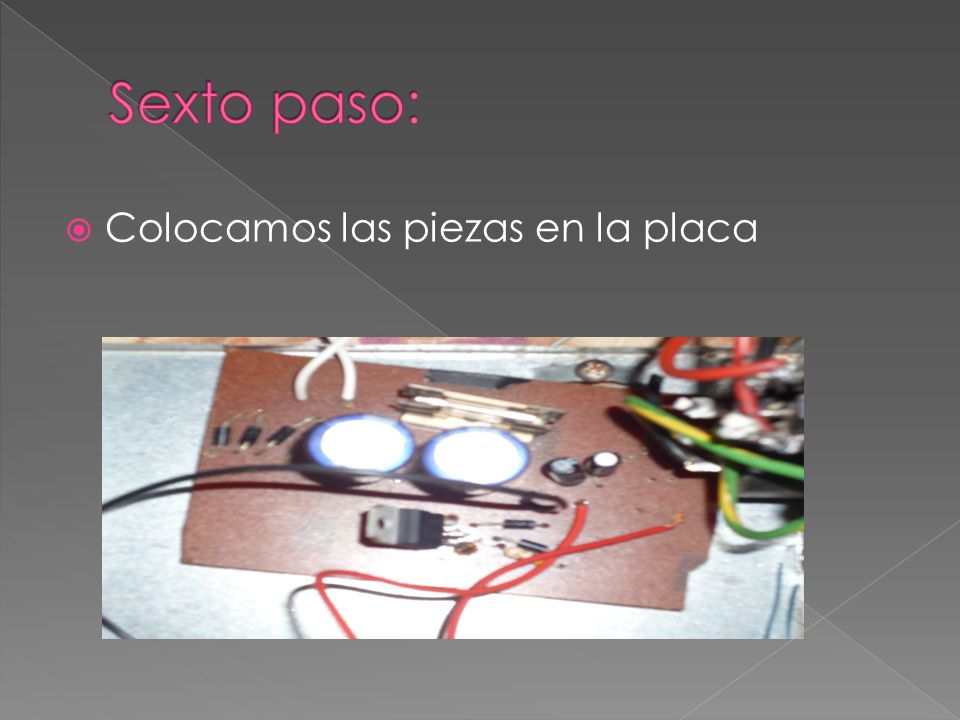

8 Sexto paso: Colocamos las piezas en la placa

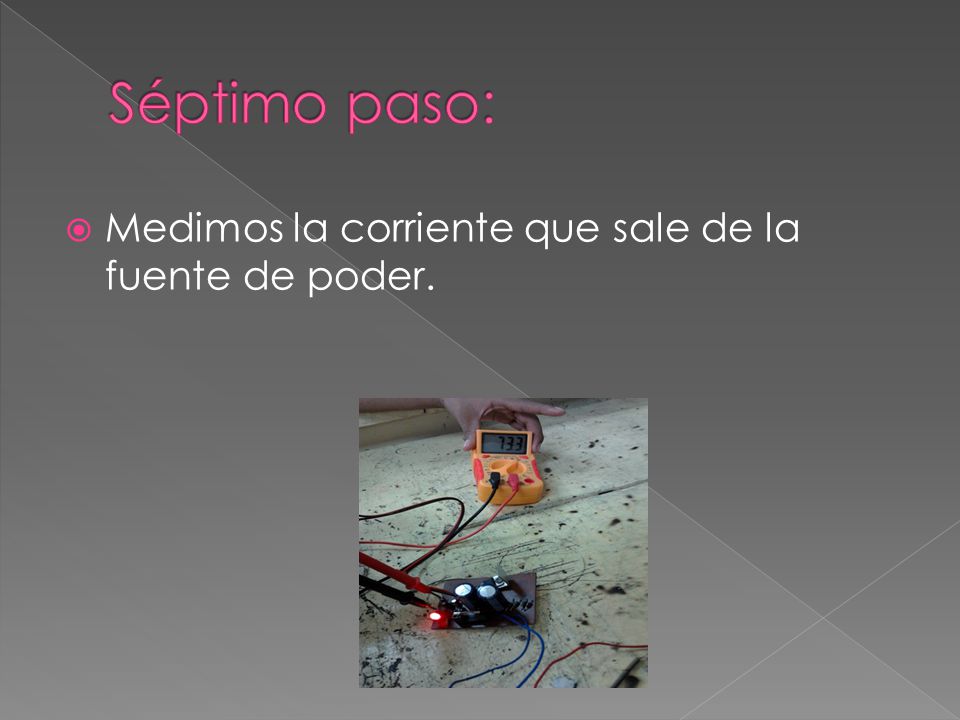

9 Séptimo paso: Medimos la corriente que sale de la fuente de poder.

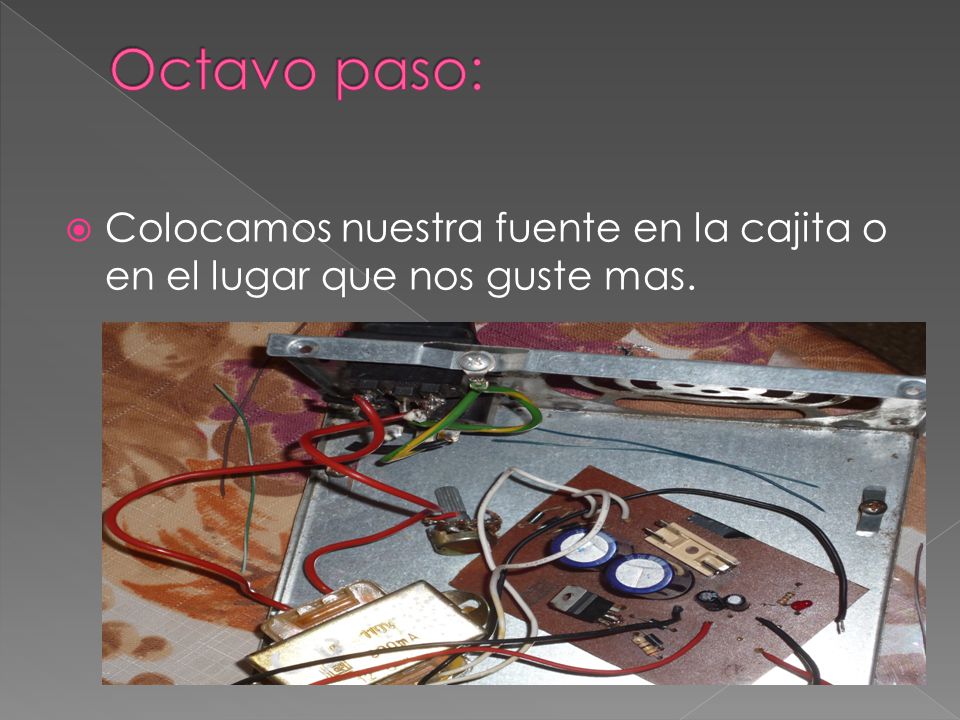

10 Octavo paso: Colocamos nuestra fuente en la cajita o en el lugar que nos guste mas.

11 Muchas gracias Por su atención
