Centrales Polímetro Tercero ESO tema8
2

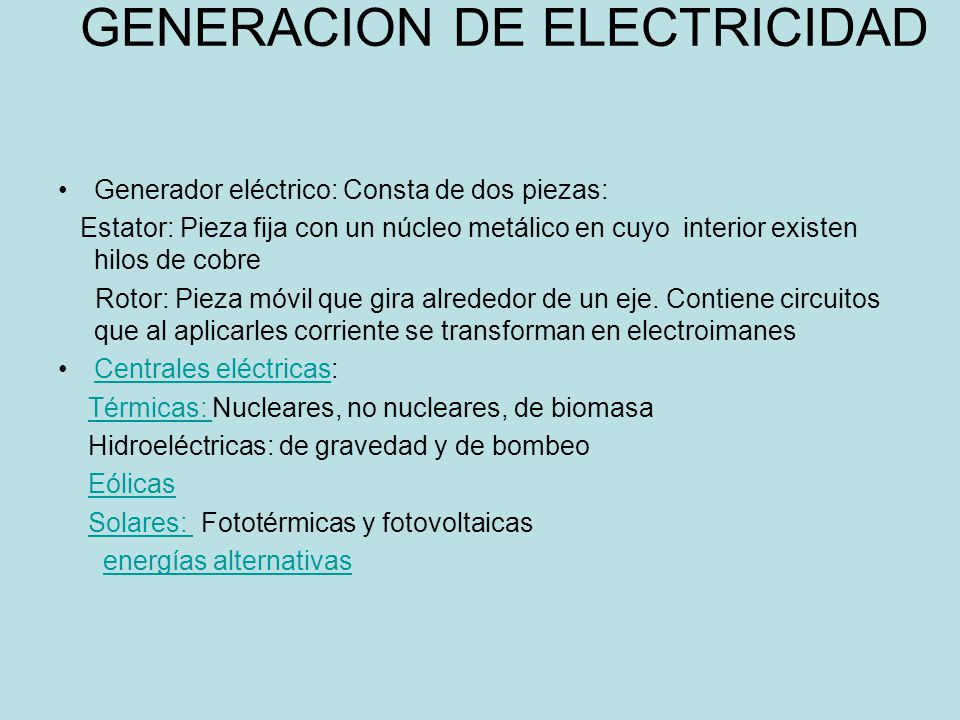

GENERACION DE ELECTRICIDAD
Generador eléctrico: Consta de dos piezas: Estator: Pieza fija con un núcleo metálico en cuyo interior existen hilos de cobre Rotor: Pieza móvil que gira alrededor de un eje. Contiene circuitos que al aplicarles corriente se transforman en electroimanes Centrales eléctricas: Térmicas: Nucleares, no nucleares, de biomasa Hidroeléctricas: de gravedad y de bombeo Eólicas Solares: Fototérmicas y fotovoltaicas energías alternativas
3

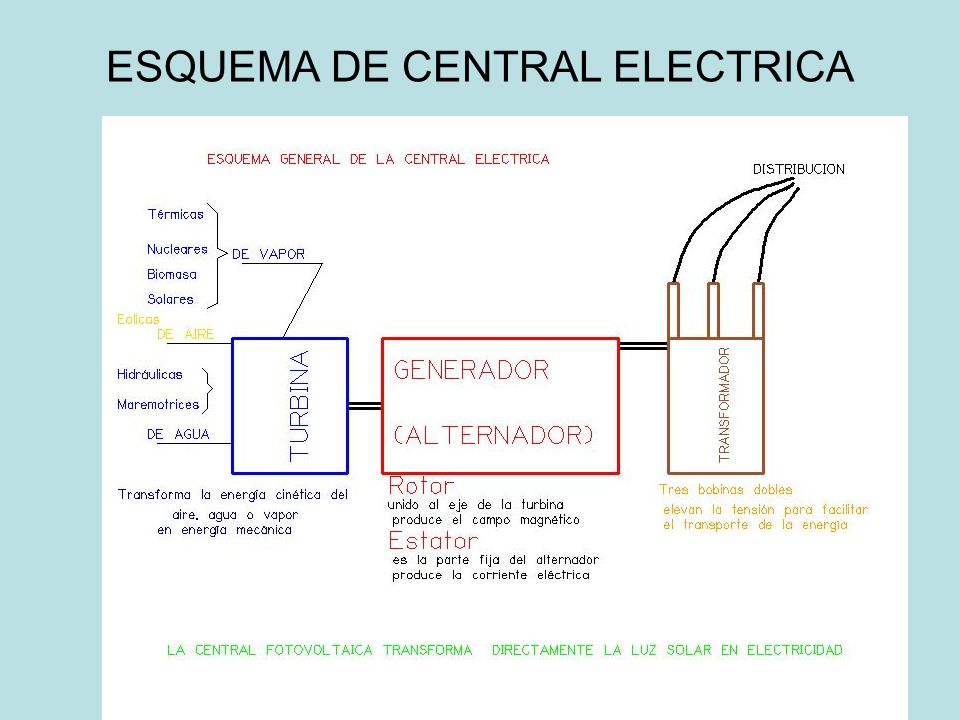

ESQUEMA DE CENTRAL ELECTRICA
4

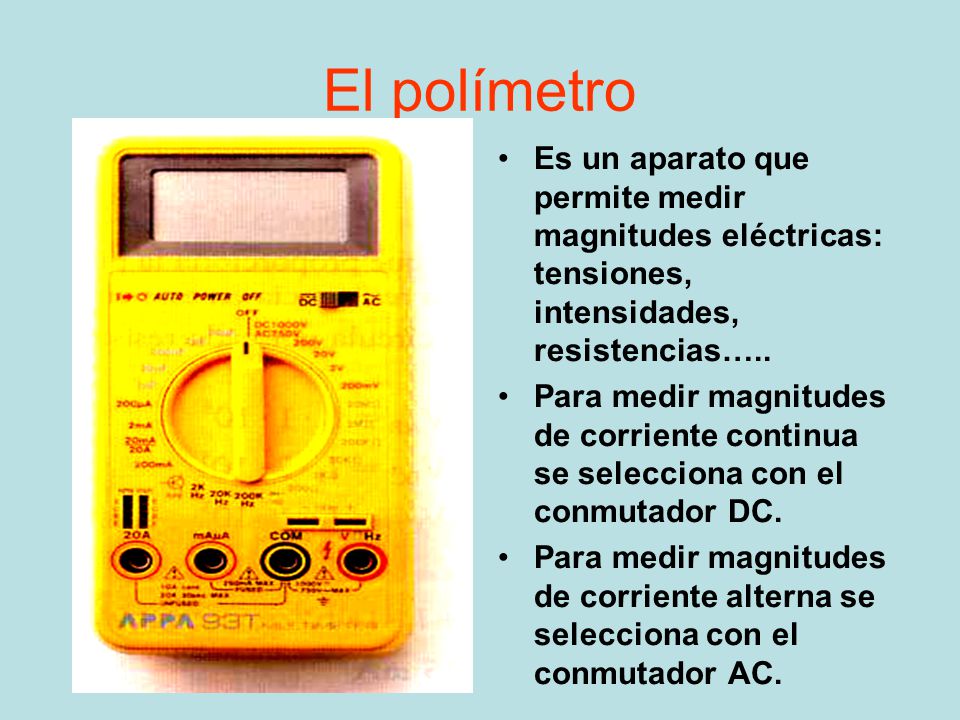

El polímetro Es un aparato que permite medir magnitudes eléctricas: tensiones, intensidades, resistencias….. Para medir magnitudes de corriente continua se selecciona con el conmutador DC. Para medir magnitudes de corriente alterna se selecciona con el conmutador AC.
5

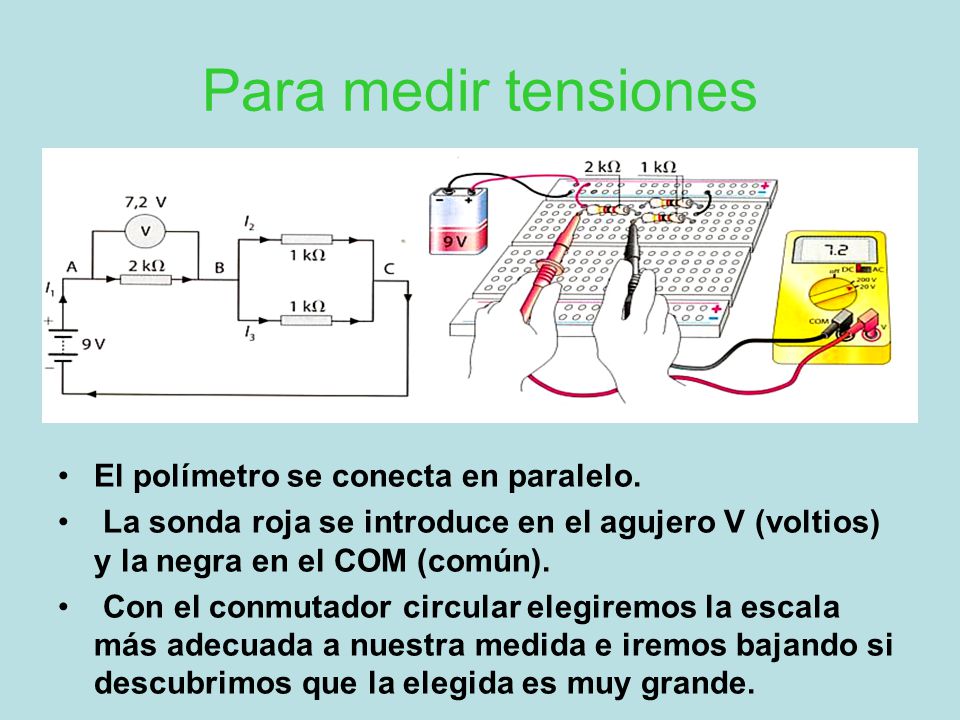

Para medir tensiones El polímetro se conecta en paralelo.
La sonda roja se introduce en el agujero V (voltios) y la negra en el COM (común). Con el conmutador circular elegiremos la escala más adecuada a nuestra medida e iremos bajando si descubrimos que la elegida es muy grande.
6

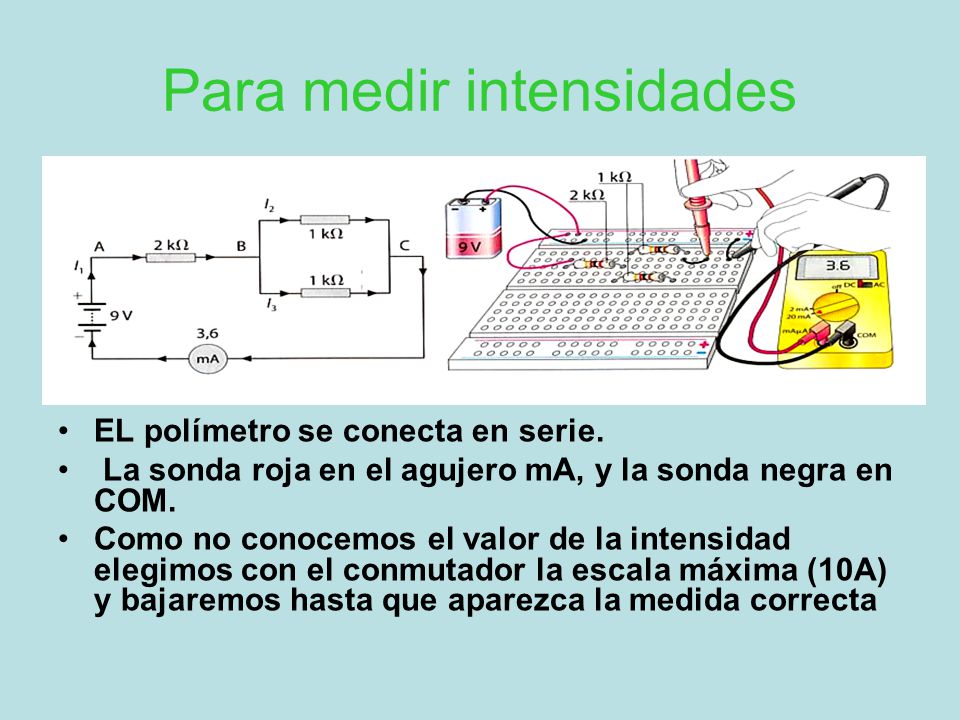

Para medir intensidades
EL polímetro se conecta en serie. La sonda roja en el agujero mA, y la sonda negra en COM. Como no conocemos el valor de la intensidad elegimos con el conmutador la escala máxima (10A) y bajaremos hasta que aparezca la medida correcta
7

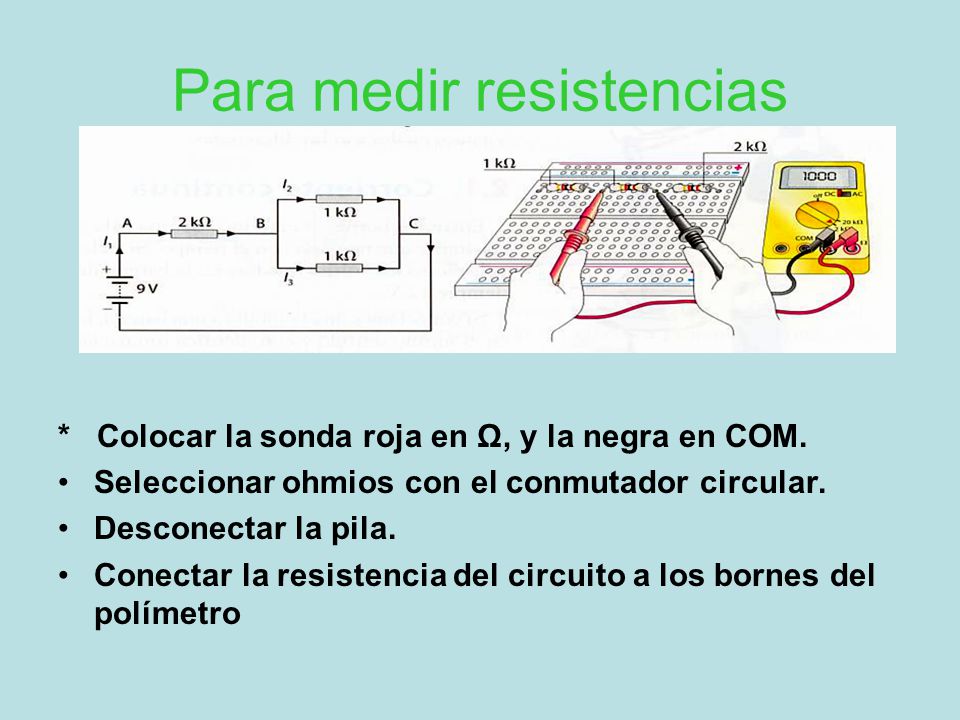

Para medir resistencias
* Colocar la sonda roja en Ω, y la negra en COM. Seleccionar ohmios con el conmutador circular. Desconectar la pila. Conectar la resistencia del circuito a los bornes del polímetro
