1 Electricidad y electrónica
Iosune y lidia

2 La corriente eléctrica y sus magnitudes
El voltaje(V),también llamado tensión o diferencial de potencia entre dos puntos(ddp)de un circuito, indica la diferencia de energía potencial eléctrica entre ambos puntos. Su unidad de medida es el voltio

3 La corriente eléctrica y sus magnitudes
La resistencia(R), de un material mide su oposición al paso de la corriente eléctrica. Se mide en ohmios.(Ω)

4 La corriente eléctrica y sus magnitudes
La Intensidad de corriente (I) expresa la cantidad de carga eléctrica que circula en un segundo a través de la sección del circuito. Se mide en amperios(A).

5 La corriente eléctrica y sus magnitudes
Potencia y energía eléctrica La energía eléctrica es suministrada por los generadores y consumida por los receptores eléctricos La potencia eléctrica (P) expresa la energía que suministra un generador o consume un receptor en cada segundo.

6 La corriente eléctrica y sus magnitudes (formulas)
-Voltaje: Fem=energía/Carga eléctrica -resistencia: R=ρ L/S -Intensidad de corriente: I=Q/t -La energía eléctrica: E=V I t -potencia eléctrica: P=E/t=V I

7 Corriente continua y corriente alterna
Dependiendo de la constancia o no del sentido de la corriente por un circuito, se pueden distinguir dos tipos de corrientes: corriente Continua y corriente alterna

8 Corriente continua y corriente alterna
Una pila proporciona al circuito de la bombilla de una linterna una corriente que va siempre en el mismo sentido(del polo negativo de la pila) y que se denomina corriente continua. También es continua la corriente que proporciona una bateria de automóvil.

9 Corriente continua y corriente alterna
Corriente alterna a través de la red eléctrica llega a los edificios la electricidad producida en las centrales eléctricas por unos generadores denominados alternadores. La corriente suministrada por la res es una corriente alterna(CA)porque cambia su sentido de circulación un numero constante de veces cada segundo

10 Corriente continua y corriente alterna
Aparatos de medida : Amperímetro voltímetro ohmímetro

11 Circuitos en serie y en paralelo
Los receptores de un circuito están en serie cuando de conectan uno a otro La intensidad de corriente I=I1=I2=I3 Voltaje: V=V1+V2+V3 Resistencia equivalente V=Req=V1+V2+V3

12 Circuitos en serie y en paralelo
Circuitos en paralelo Los receptores de un circuito están en paralelo si todos ellos se encuentran conectados a la misma tensión El voltaje V=V1=V2=V3 A intensidad de corriente I=I1+I2+I3=V/Req

13 Circuitos en serie y en paralelo
Circuitos en paraleo ->

14 Circuitos en serie y en paralelo
->

15 El magnetismo y sus aplicaciones
Los materiales magnéticos se denominan imanes. Su magnetismo esta intensificado en unos puntos llamados polo norte y polo sur, alejados entre sí. Los polos de distinto nombre se atraen y los polos de igual nombre se repelen.

16 El magnetismo y sus aplicaciones
Motor de corriente continua: transforma la corriente continua en un movimiento de giro. La corriente lega al bobinado del rotor a través de unas escobillas que hacen de contacto deslizante con unas chapas. Dinamo: Transforma el movimiento giratorio en corriente continua. Motor de corriente alterna: transforma la corriente alterna en un movimiento de giro.

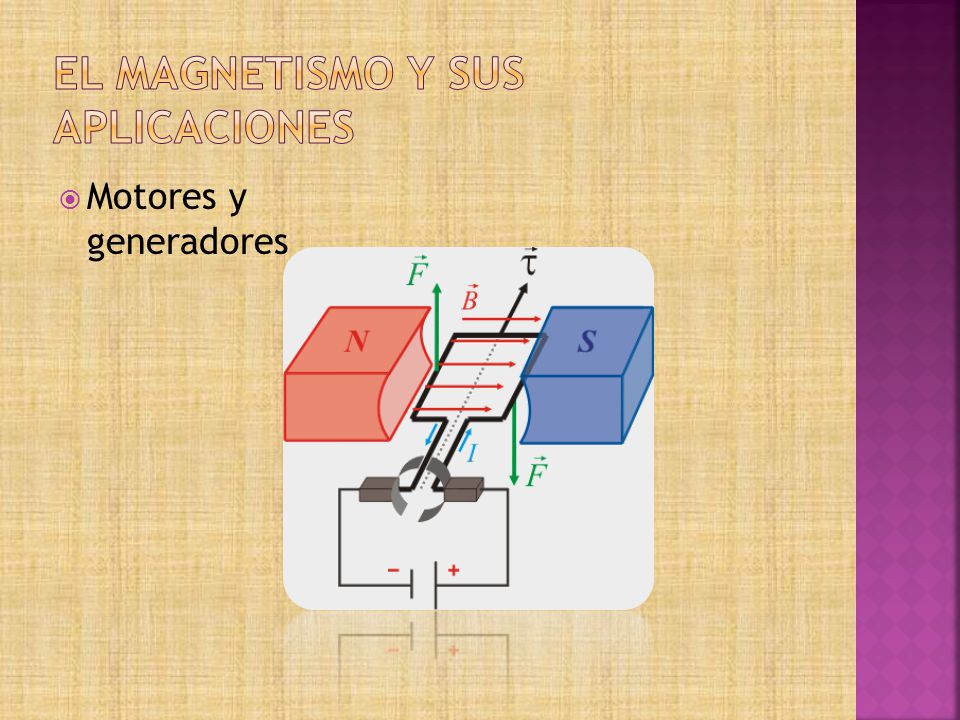

17 El magnetismo y sus aplicaciones
Motores y generadores
