1 Sistema Constructivo Plafácil de Viviendas de Bajo Costo

2 PREMARCA PRESENTACIÓN
Señores Arquitectos, Ingenieros, Técnicos, Constructores y Contratistas; con orgullo presentamos una gama de elementos y componentes prefabricados, enmarcados dentro del sistema Plafácil de PREMARCA con el propósito de brindarles mayor flexibilidad y plasticidad en el diseño, lo que conlleva hacia su versatilidad mediante su fácil manipulación e implementación, permitiendo reducir costos operativos que se traducen en mayor economía. Nuestros productos: Elementos de concreto–acero, losas, vigas, columnas, muros, bloques especiales, nervios, pérgolas, entre otros. permiten la utilización de otros componentes tradicionales. Plafácil de PREMARCA garantiza la calidad de los productos, su rápida ejecución mediante acabados en obra limpia además de grandes posibilidades en su atractivo y estética al termino de cada edificación. Doce años en el mercado avalan nuestro desarrollo como una empresa innovadora de fabricación de productos para la industria de la construcción, con norte hacia la consolidación de viviendas de bajo costo. Competimos con calidad, precios, productos a la mano (indistintamente de la región donde se desarrolle la obra) y atención personalizada para documentarlos técnicamente en cuanto a la utilización de nuestro sistema Plafácil de PREMARCA. PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

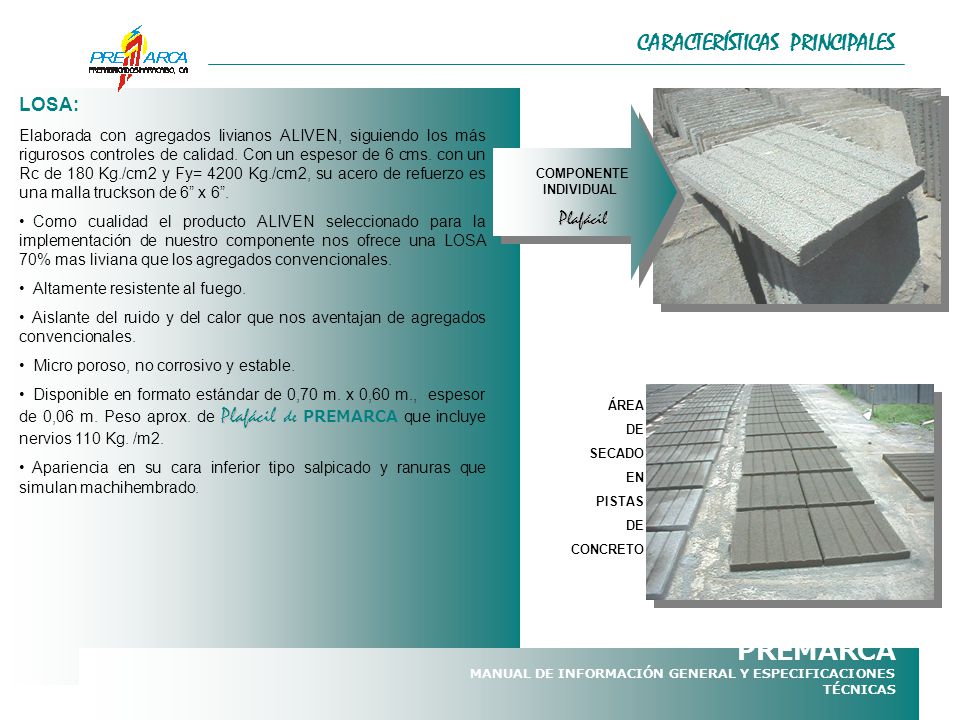

3 COMPONENTE INDIVIDUAL
CARACTERÍSTICAS PRINCIPALES LOSA: Elaborada con agregados livianos ALIVEN, siguiendo los más rigurosos controles de calidad. Con un espesor de 6 cms. con un Rc de 180 Kg./cm2 y Fy= 4200 Kg./cm2, su acero de refuerzo es una malla truckson de 6” x 6”. Como cualidad el producto ALIVEN seleccionado para la implementación de nuestro componente nos ofrece una LOSA 70% mas liviana que los agregados convencionales. Altamente resistente al fuego. Aislante del ruido y del calor que nos aventajan de agregados convencionales. Micro poroso, no corrosivo y estable. Disponible en formato estándar de 0,70 m. x 0,60 m., espesor de 0,06 m. Peso aprox. de Plafácil de PREMARCA que incluye nervios 110 Kg. /m2. Apariencia en su cara inferior tipo salpicado y ranuras que simulan machihembrado. COMPONENTE INDIVIDUAL Plafácil ÁREA DE SECADO EN PISTAS CONCRETO PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

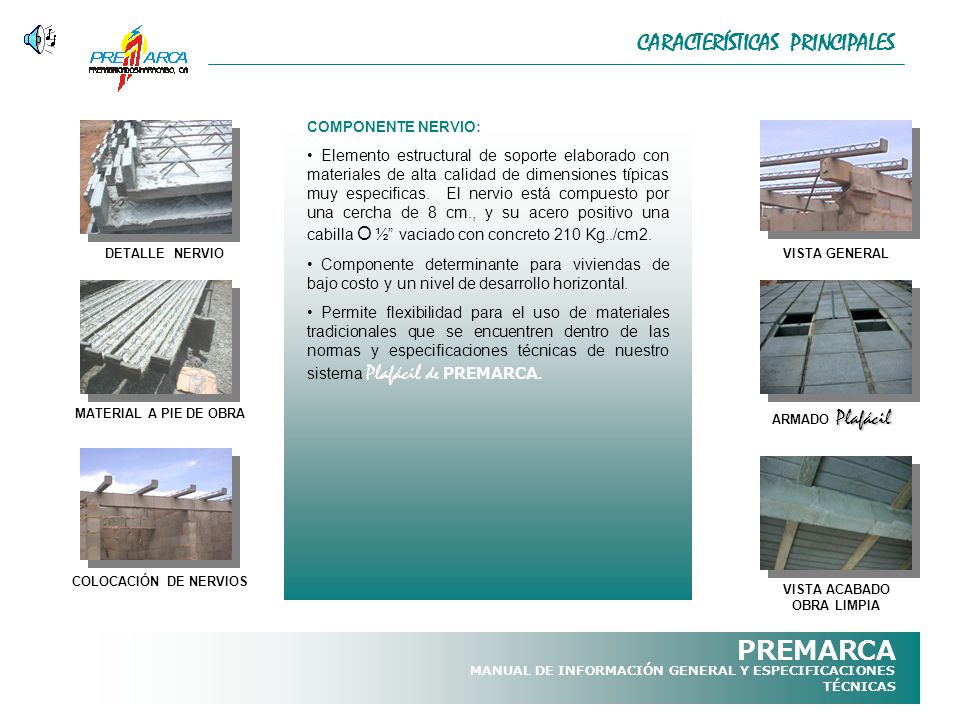

4 VISTA ACABADO OBRA LIMPIA
CARACTERÍSTICAS PRINCIPALES COMPONENTE NERVIO: Elemento estructural de soporte elaborado con materiales de alta calidad de dimensiones típicas muy especificas. El nervio está compuesto por una cercha de 8 cm., y su acero positivo una cabilla O ½” vaciado con concreto 210 Kg../cm2. Componente determinante para viviendas de bajo costo y un nivel de desarrollo horizontal. Permite flexibilidad para el uso de materiales tradicionales que se encuentren dentro de las normas y especificaciones técnicas de nuestro sistema Plafácil de PREMARCA. DETALLE NERVIO VISTA GENERAL MATERIAL A PIE DE OBRA ARMADO Plafácil COLOCACIÓN DE NERVIOS VISTA ACABADO OBRA LIMPIA PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

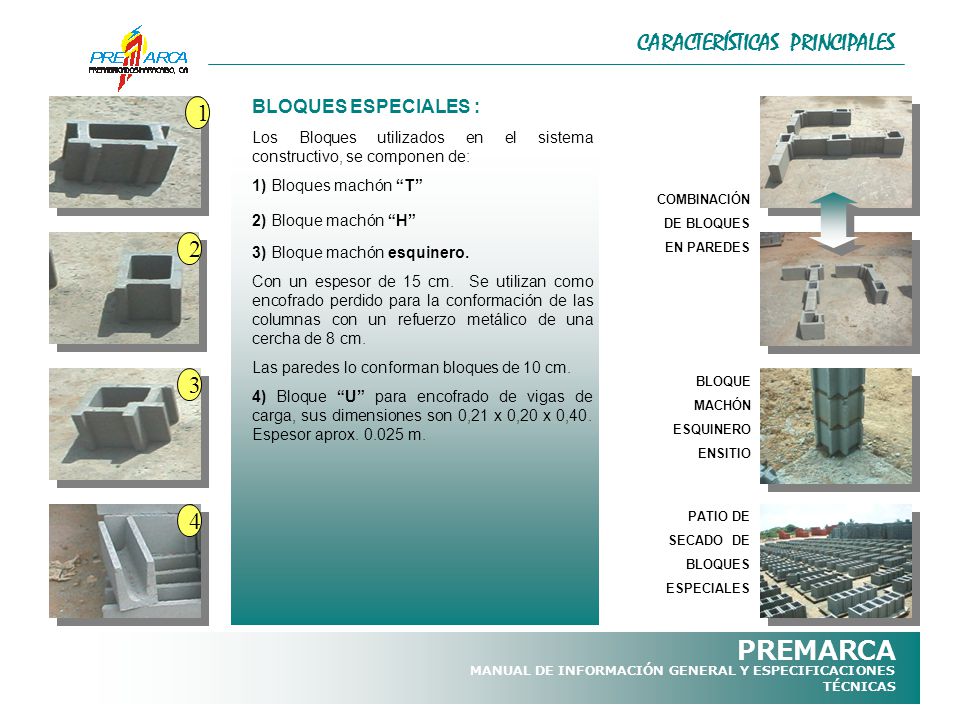

5 PREMARCA CARACTERÍSTICAS PRINCIPALES 1 2 3 4 BLOQUES ESPECIALES :
Los Bloques utilizados en el sistema constructivo, se componen de: 1) Bloques machón “T” 2) Bloque machón “H” 3) Bloque machón esquinero. Con un espesor de 15 cm. Se utilizan como encofrado perdido para la conformación de las columnas con un refuerzo metálico de una cercha de 8 cm. Las paredes lo conforman bloques de 10 cm. 4) Bloque “U” para encofrado de vigas de carga, sus dimensiones son 0,21 x 0,20 x 0,40. Espesor aprox m. 1 2 3 4 BLOQUE MACHÓN ESQUINERO ENSITIO PATIO DE SECADO DE BLOQUES ESPECIALES COMBINACIÓN DE BLOQUES EN PAREDES PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

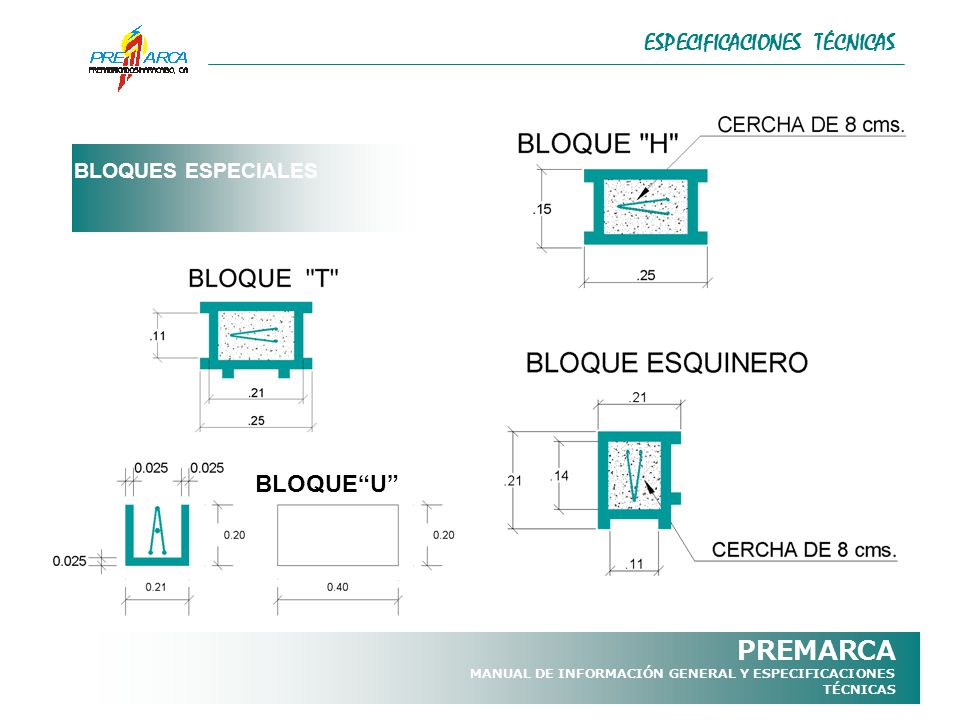

6 PREMARCA ESPECIFICACIONES TÉCNICAS BLOQUE“U” BLOQUES ESPECIALES
MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

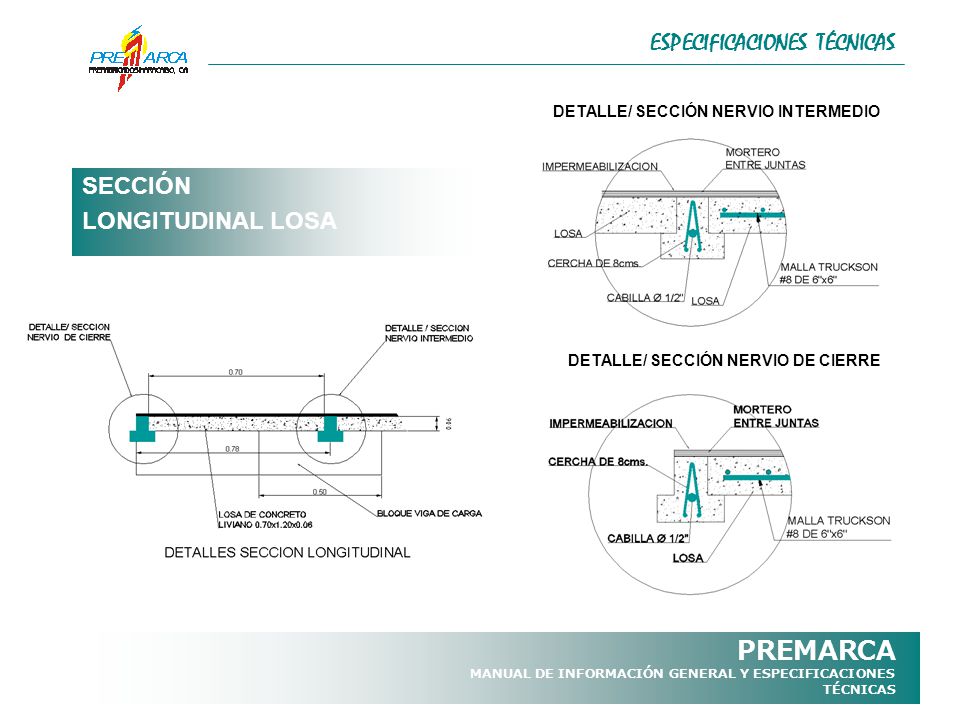

7 PREMARCA ESPECIFICACIONES TÉCNICAS SECCIÓN LONGITUDINAL LOSA
DETALLE/ SECCIÓN NERVIO INTERMEDIO DETALLE/ SECCIÓN NERVIO DE CIERRE SECCIÓN LONGITUDINAL LOSA PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

8 PREMARCA ESPECIFICACIONES TÉCNICAS LOSA DE CONCRETO LIVIANO
ELEMENTO DE FACHADA LATERAL PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

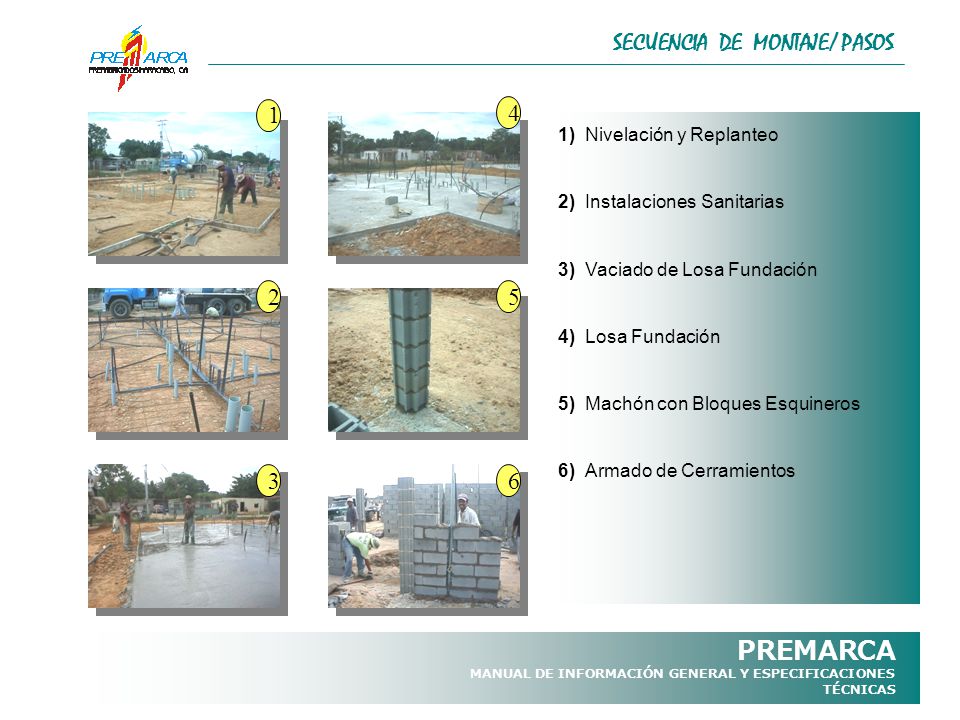

9 PREMARCA SECUENCIA DE MONTAJE/ PASOS 1 4 2 5 3 6
1) Nivelación y Replanteo 2) Instalaciones Sanitarias 3) Vaciado de Losa Fundación 4) Losa Fundación 5) Machón con Bloques Esquineros 6) Armado de Cerramientos 2 5 3 6 PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

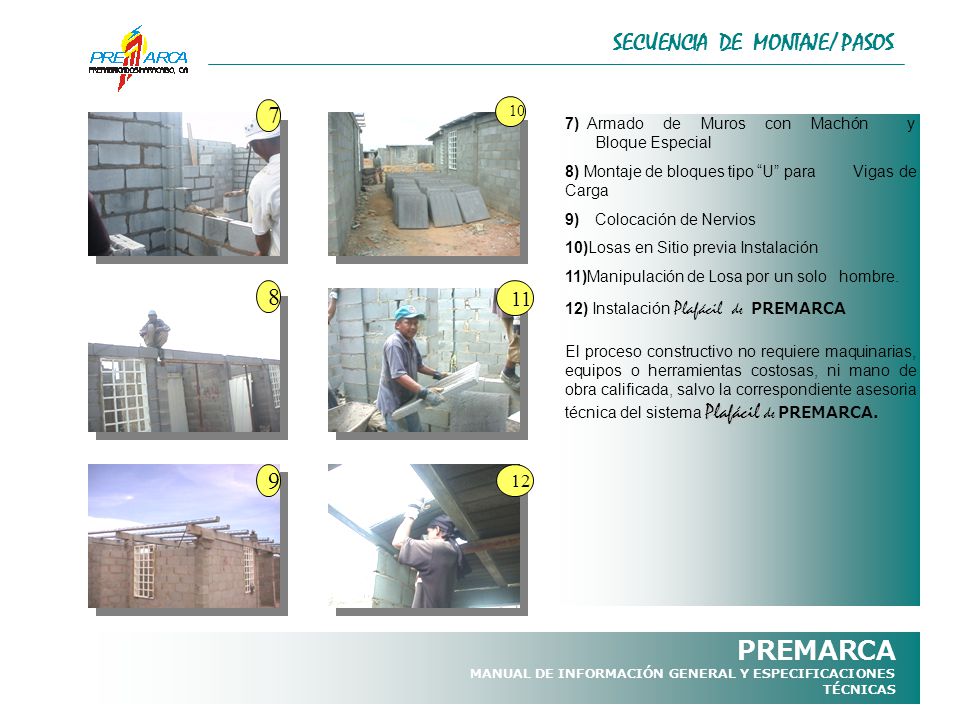

10 PREMARCA SECUENCIA DE MONTAJE/ PASOS 7 8 9 11 12 10
Armado de Muros con Machón y Bloque Especial 8) Montaje de bloques tipo “U” para Vigas de Carga 9) Colocación de Nervios 10)Losas en Sitio previa Instalación 11)Manipulación de Losa por un solo hombre. Instalación Plafácil de PREMARCA El proceso constructivo no requiere maquinarias, equipos o herramientas costosas, ni mano de obra calificada, salvo la correspondiente asesoria técnica del sistema Plafácil de PREMARCA. 8 11 9 12 PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

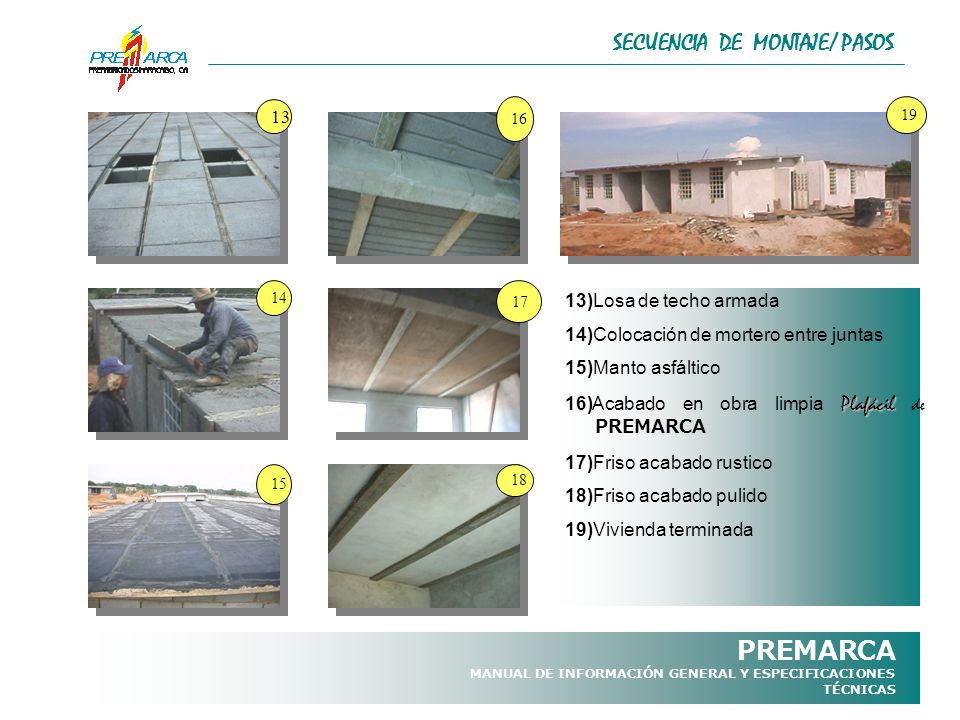

11 PREMARCA SECUENCIA DE MONTAJE/ PASOS 13 13)Losa de techo armada
16 19 13)Losa de techo armada 14)Colocación de mortero entre juntas 15)Manto asfáltico 16)Acabado en obra limpia Plafácil de PREMARCA 17)Friso acabado rustico 18)Friso acabado pulido 19)Vivienda terminada 14 17 15 18 PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

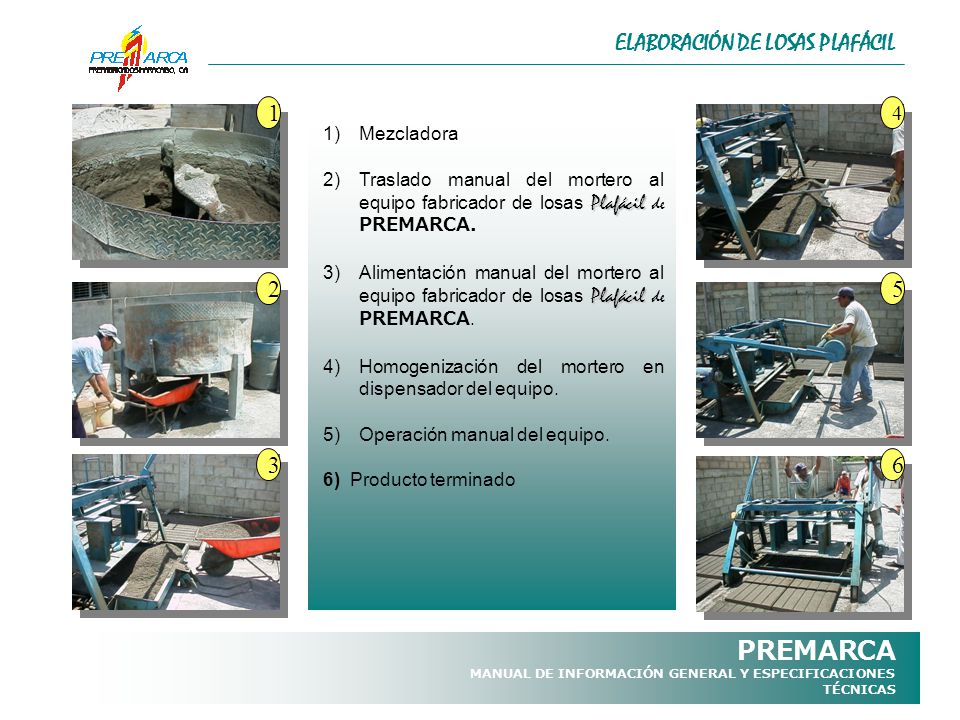

12 PREMARCA ELABORACIÓN DE LOSAS PLAFÁCIL 1 2 5 3 6 4 Mezcladora
Traslado manual del mortero al equipo fabricador de losas Plafácil de PREMARCA. Alimentación manual del mortero al equipo fabricador de losas Plafácil de PREMARCA. Homogenización del mortero en dispensador del equipo. Operación manual del equipo. 6) Producto terminado 4 2 5 3 6 PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

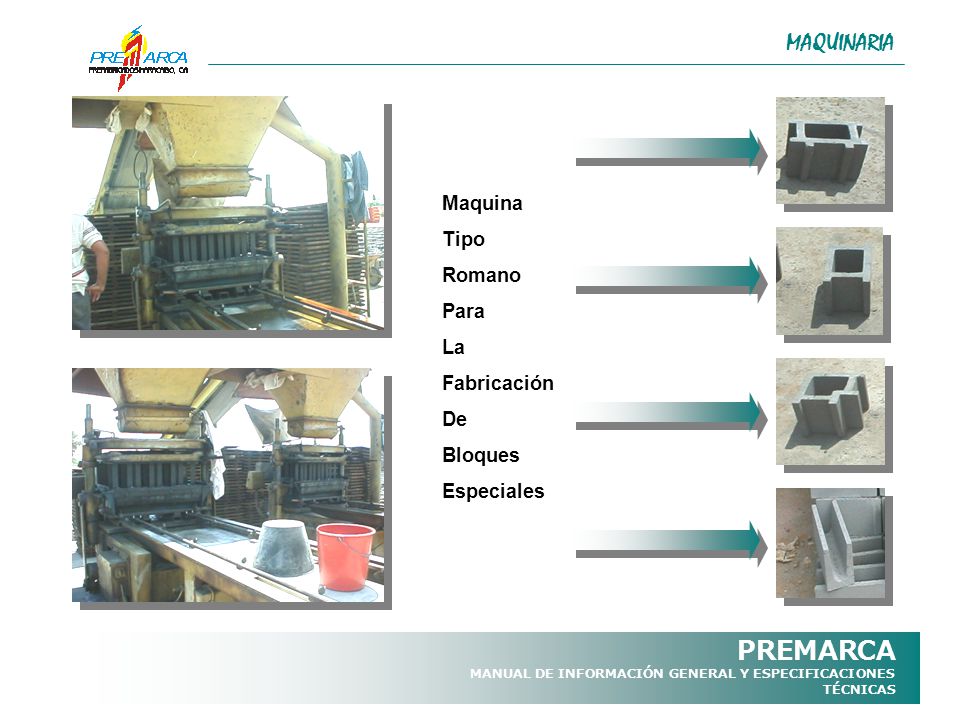

13 PREMARCA MAQUINARIA Maquina Tipo Romano Para La Fabricación De Bloques
Especiales PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

14 PREMARCA CERTIFICADOS Y ENSAYOS Plafácil ALIVEN ALFARERÍA PERLITA
ENSAYOS: Las graficas que se aprecian a la izquierda son el producto de un trabajo presentado como un estudio experimental comparativo del comportamiento térmico correspondientes en su totalidad a techos de bajo costo tres de ellos obedecen a agregados livianos tipo ALIVEN el otro a materiales de alfarería, cuyo resultado analizado en términos de Temperaturas Características del Local (TCL), su Potencial de Enfriamiento Medio (PEM) y del índice de Performance de enfriamiento (IPE) en cada caso; las temperaturas características mas favorables y los mayores valores de PEM e IPE se han observado en los techos PERLITA y Plafácil de PREMARCA (COTEDI 2000). MODULO EXPERIMENTAL (PRIMER PLANO) REFERENCIAL (FONDO) El Experimental permite evaluar los componentes constructivos bajo condiciones de operación muy próximas a la realidad mostrando la evolución del comportamiento del sistema en relación con el ambiente exterior y con el modulo de referencia en tiempo real. Así mismo, permite disponer de las condiciones climáticas precisas a las que se ven expuestos dichos módulos durante sus periodos de prueba facilitando la simulación numérica de los casos CERTIFICADOS : Primer encuentro Nacional de Sistemas Constructivos (Valencia) º lugar de 77 propuestas constructivas. Expositores de ALIVEN Construya Vivienda 1999. COTEDI 2000 Conferencia Internacional sobre confort y comportamiento térmico de edificaciones. ALIVEN ALFARERÍA PERLITA Plafácil de PREMARCA PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS

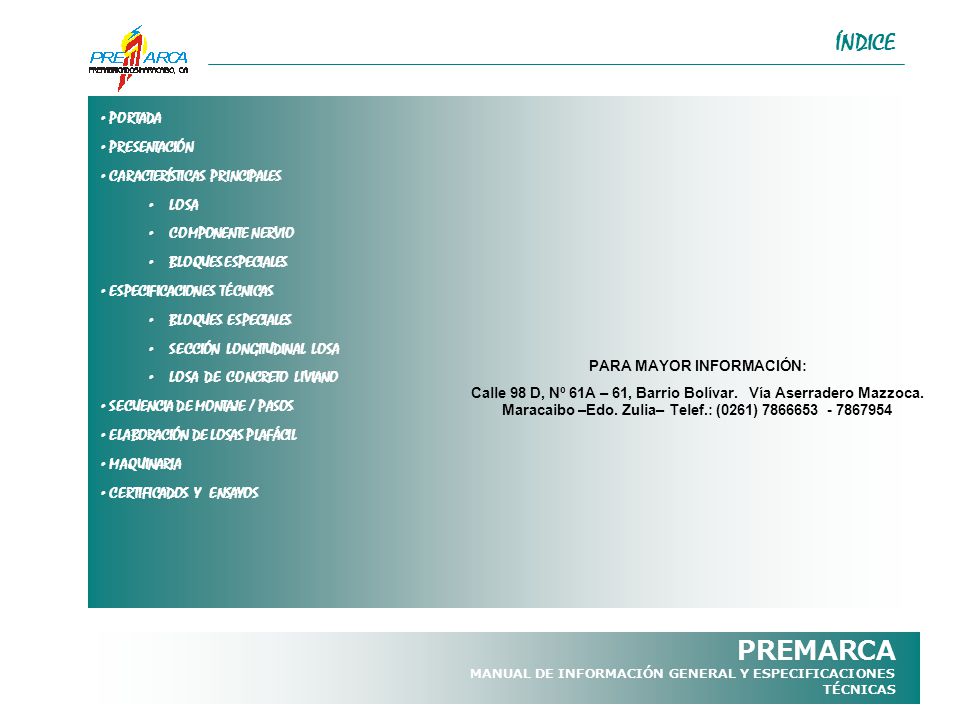

15 PARA MAYOR INFORMACIÓN:
ÍNDICE PORTADA PRESENTACIÓN CARACTERÍSTICAS PRINCIPALES LOSA COMPONENTE NERVIO BLOQUES ESPECIALES ESPECIFICACIONES TÉCNICAS BLOQUES ESPECIALES SECCIÓN LONGITUDINAL LOSA LOSA DE CONCRETO LIVIANO SECUENCIA DE MONTAJE / PASOS ELABORACIÓN DE LOSAS PLAFÁCIL MAQUINARIA CERTIFICADOS Y ENSAYOS PARA MAYOR INFORMACIÓN: Calle 98 D, Nº 61A – 61, Barrio Bolívar. Vía Aserradero Mazzoca. Maracaibo –Edo. Zulia– Telef.: (0261) PREMARCA MANUAL DE INFORMACIÓN GENERAL Y ESPECIFICACIONES TÉCNICAS
