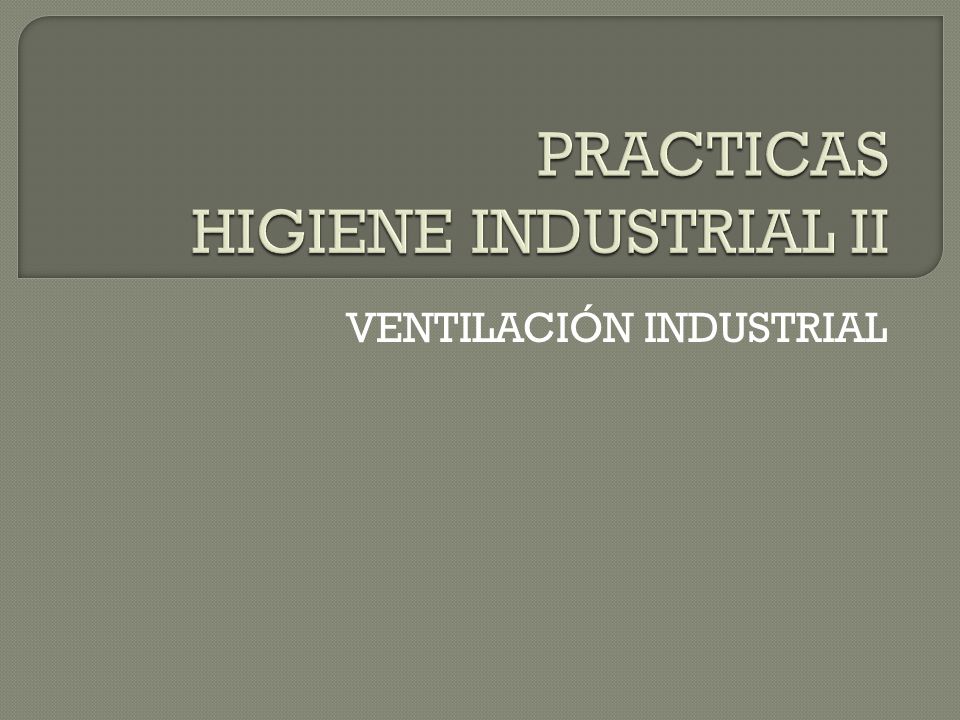

PRACTICAS HIGIENE INDUSTRIAL II
VENTILACIÓN INDUSTRIAL
2
SISTEMAS DE VENTILACIÓN
PRACTICA Nº 1 EVALUACIÓN SISTEMAS DE VENTILACIÓN
3

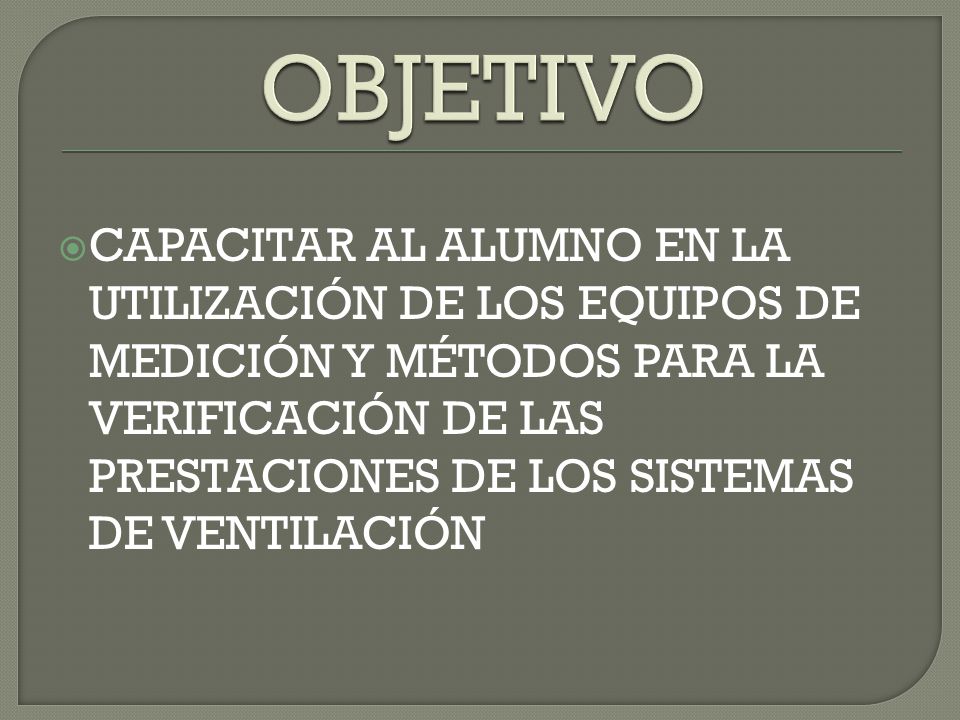

OBJETIVO CAPACITAR AL ALUMNO EN LA UTILIZACIÓN DE LOS EQUIPOS DE MEDICIÓN Y MÉTODOS PARA LA VERIFICACIÓN DE LAS PRESTACIONES DE LOS SISTEMAS DE VENTILACIÓN
4

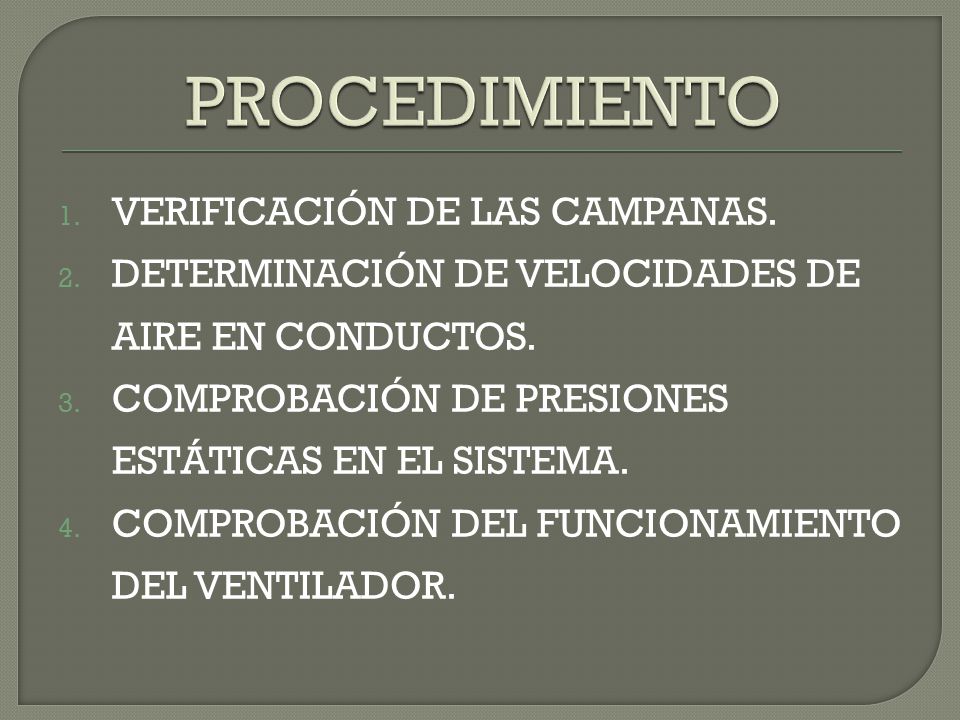

PROCEDIMIENTO VERIFICACIÓN DE LAS CAMPANAS.
DETERMINACIÓN DE VELOCIDADES DE AIRE EN CONDUCTOS. COMPROBACIÓN DE PRESIONES ESTÁTICAS EN EL SISTEMA. COMPROBACIÓN DEL FUNCIONAMIENTO DEL VENTILADOR.
5
1.- VERIFICACIÓN CAMPANAS

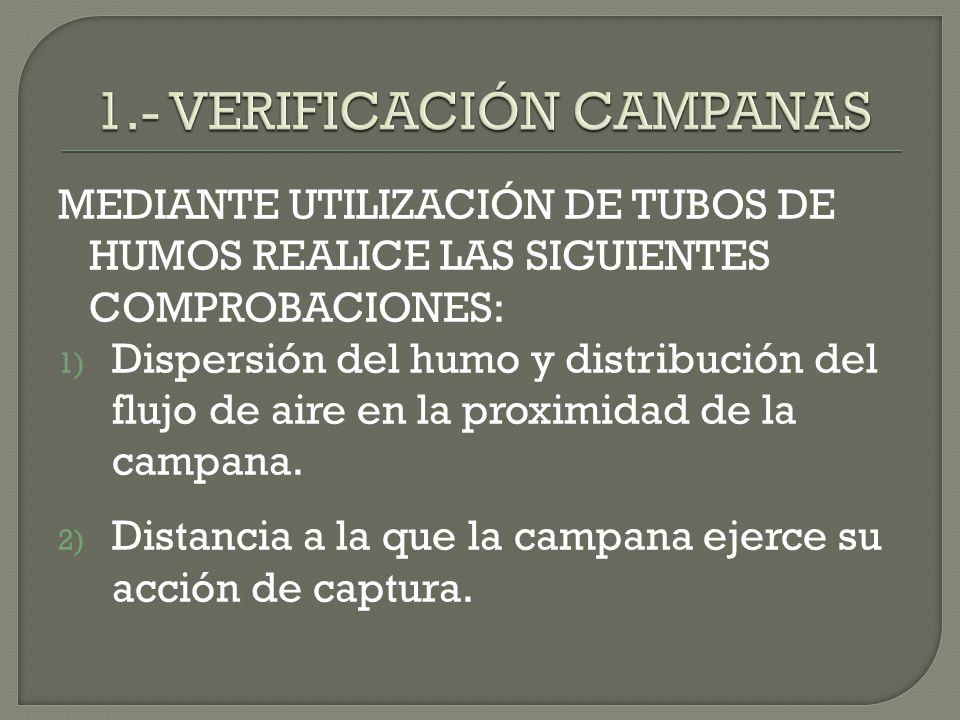

MEDIANTE UTILIZACIÓN DE TUBOS DE HUMOS REALICE LAS SIGUIENTES COMPROBACIONES: Dispersión del humo y distribución del flujo de aire en la proximidad de la campana. Distancia a la que la campana ejerce su acción de captura.
6

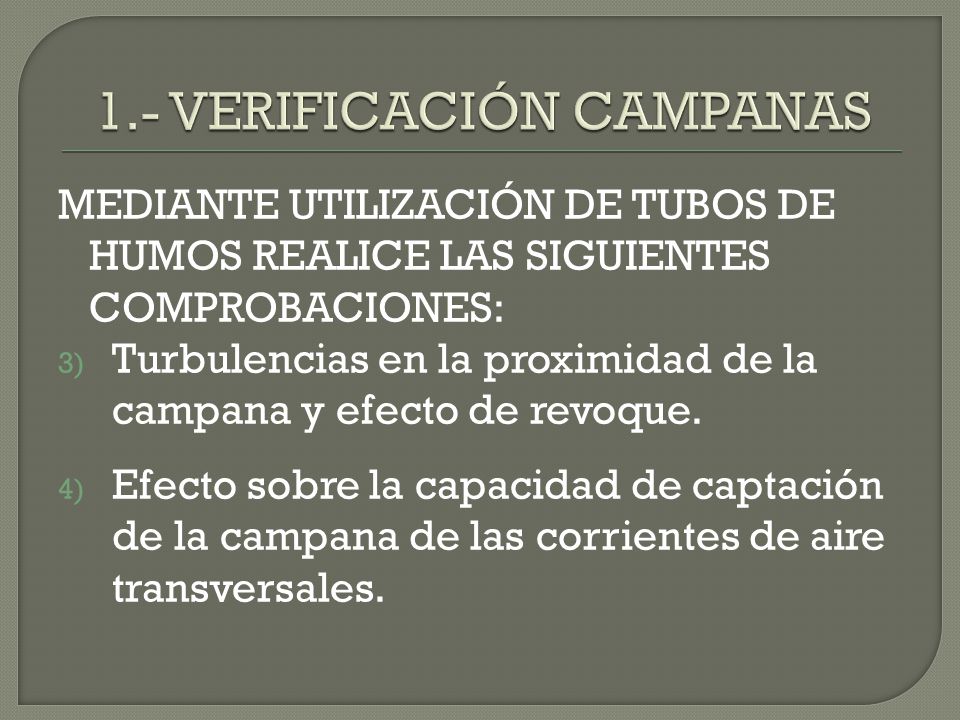

1.- VERIFICACIÓN CAMPANAS
MEDIANTE UTILIZACIÓN DE TUBOS DE HUMOS REALICE LAS SIGUIENTES COMPROBACIONES: Turbulencias en la proximidad de la campana y efecto de revoque. Efecto sobre la capacidad de captación de la campana de las corrientes de aire transversales.
7
1.- VERIFICACIÓN CAMPANAS

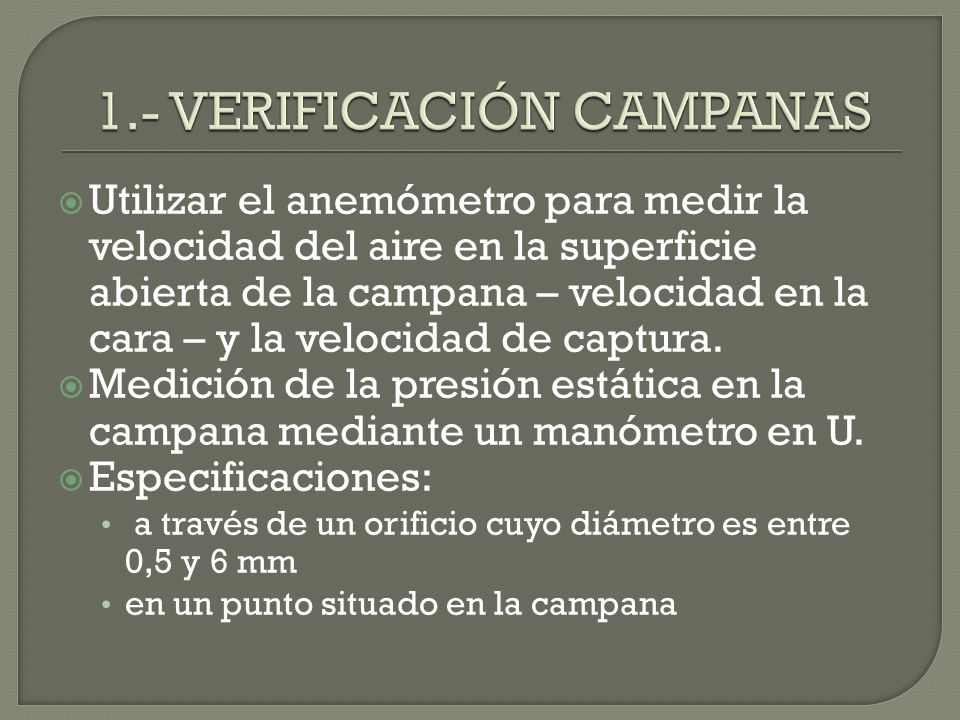

Utilizar el anemómetro para medir la velocidad del aire en la superficie abierta de la campana – velocidad en la cara – y la velocidad de captura. Medición de la presión estática en la campana mediante un manómetro en U. Especificaciones: a través de un orificio cuyo diámetro es entre 0,5 y 6 mm en un punto situado en la campana
8
1.- VERIFICACIÓN CAMPANAS
ESTIMAR EL CAUDAL DE AIRE CAPTADO POR LA CAMPANA. Se calcula mediante: Q = 4005 Ce . A√Sph Donde: Q = caudal de aire en la campana (m3/min.) A = área del conducto (m2) Ce = coeficiente de entrada de campana Sph = presión estática en la campana (c.d.a) √ = equivale a raíz cuadrada
9

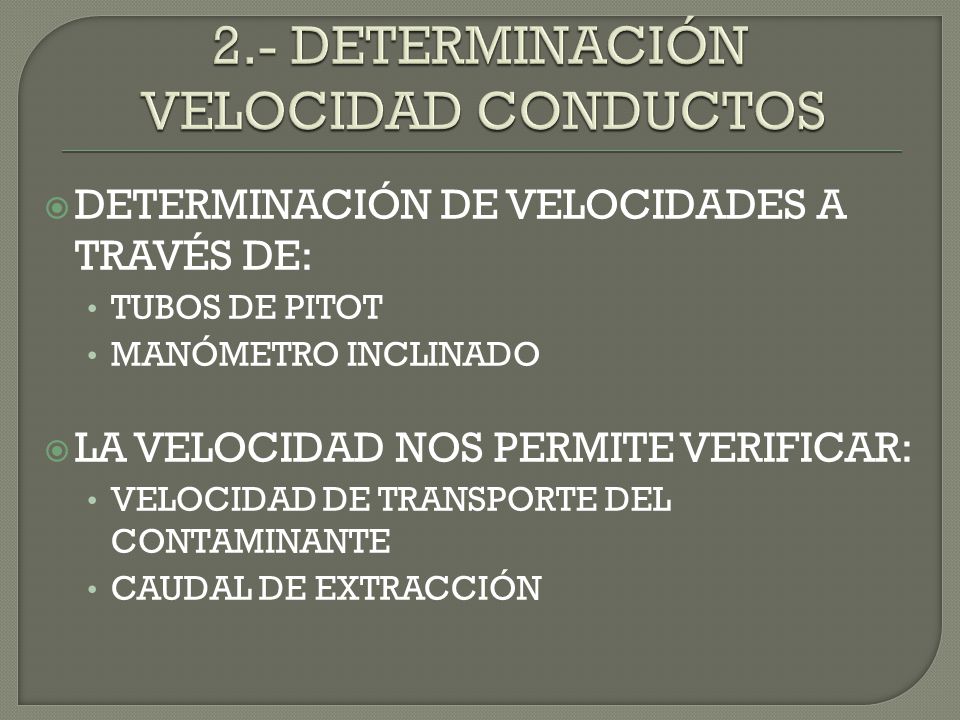

2.- DETERMINACIÓN VELOCIDAD CONDUCTOS
DETERMINACIÓN DE VELOCIDADES A TRAVÉS DE: TUBOS DE PITOT MANÓMETRO INCLINADO LA VELOCIDAD NOS PERMITE VERIFICAR: VELOCIDAD DE TRANSPORTE DEL CONTAMINANTE CAUDAL DE EXTRACCIÓN
10
3.- COMPROBACIÓN PRESIONES ESTÁTICAS
PUNTOS INDICADOS PARA EFECTUAR LA MEDICIÓN SON: Acoplamiento de campana a la canalización Unión de ramales con conducto principal Entrada de ventilador Descarga del ventilador LA MEDICIÓN DE PRESIONES NOS PERMITE: Comprobar condiciones iniciales de diseño Diagnosticar las averías
11

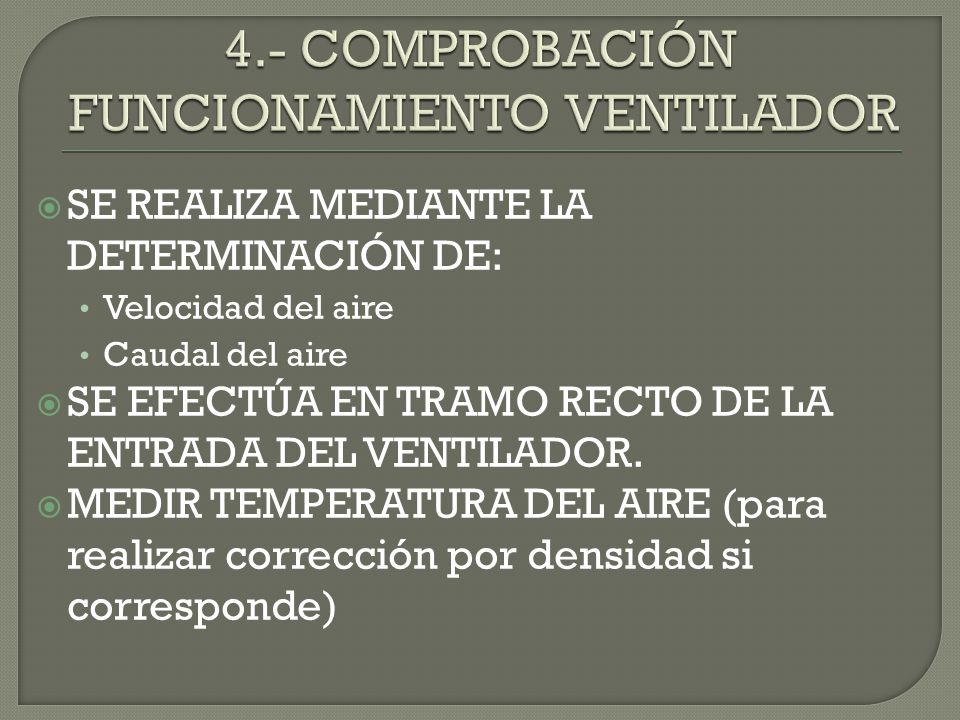

4.- COMPROBACIÓN FUNCIONAMIENTO VENTILADOR
SE REALIZA MEDIANTE LA DETERMINACIÓN DE: Velocidad del aire Caudal del aire SE EFECTÚA EN TRAMO RECTO DE LA ENTRADA DEL VENTILADOR. MEDIR TEMPERATURA DEL AIRE (para realizar corrección por densidad si corresponde)
12

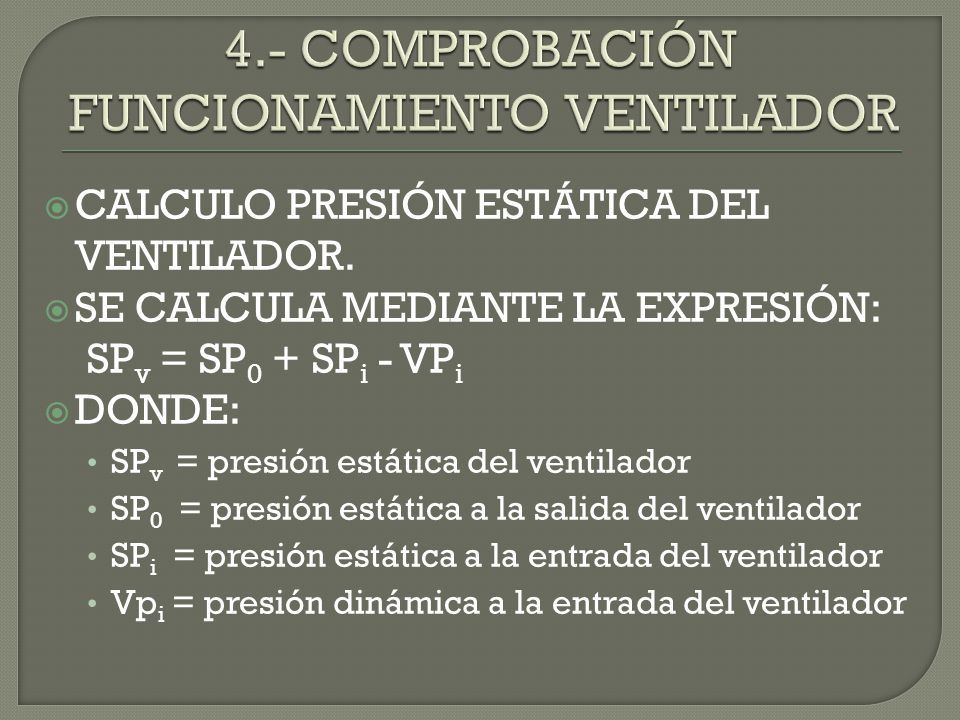

4.- COMPROBACIÓN FUNCIONAMIENTO VENTILADOR
CALCULO PRESIÓN ESTÁTICA DEL VENTILADOR. SE CALCULA MEDIANTE LA EXPRESIÓN: SPv = SP0 + SPi - VPi DONDE: SPv = presión estática del ventilador SP0 = presión estática a la salida del ventilador SPi = presión estática a la entrada del ventilador Vpi = presión dinámica a la entrada del ventilador
13
MEDIDAS DE PRESIONES EN DUCTOS DE AIRE

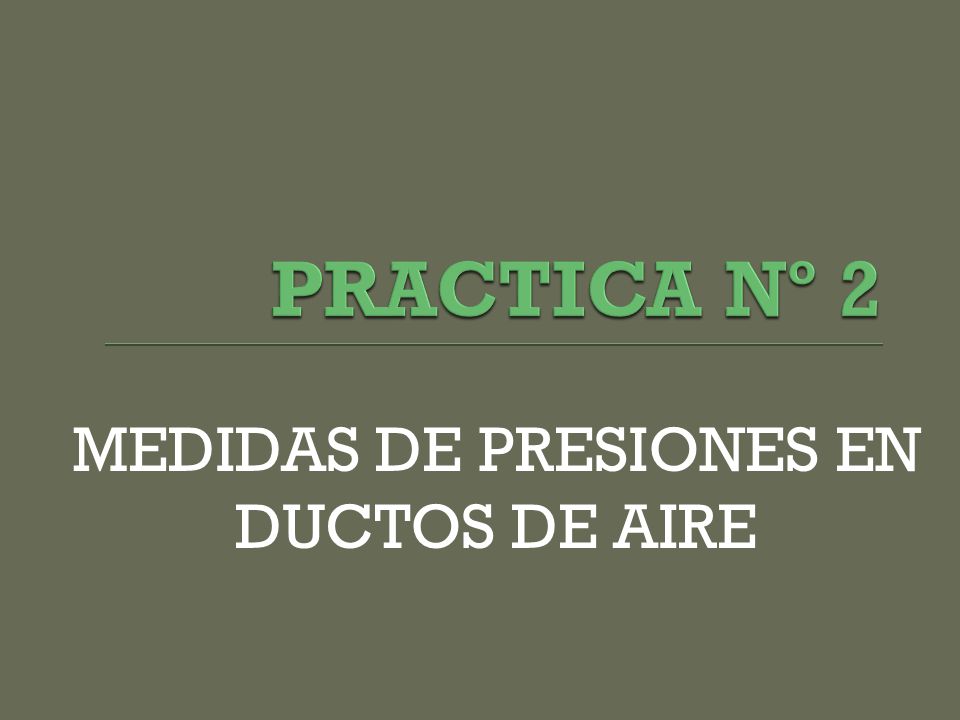

PRACTICA Nº 2 MEDIDAS DE PRESIONES EN DUCTOS DE AIRE
14
OBJETIVO CAPACITAR AL ALUMNO EN LA MEDICIÓN DE PRESIONES ESTÁTICAS TOTAL Y DINÁMICA, EN CONDICIONES DE AIRE PERTENECIENTES A SISTEMAS DE VENTILACIÓN
15
MEDIDA DEL FLUJO DE AIRE EN DUCTOS

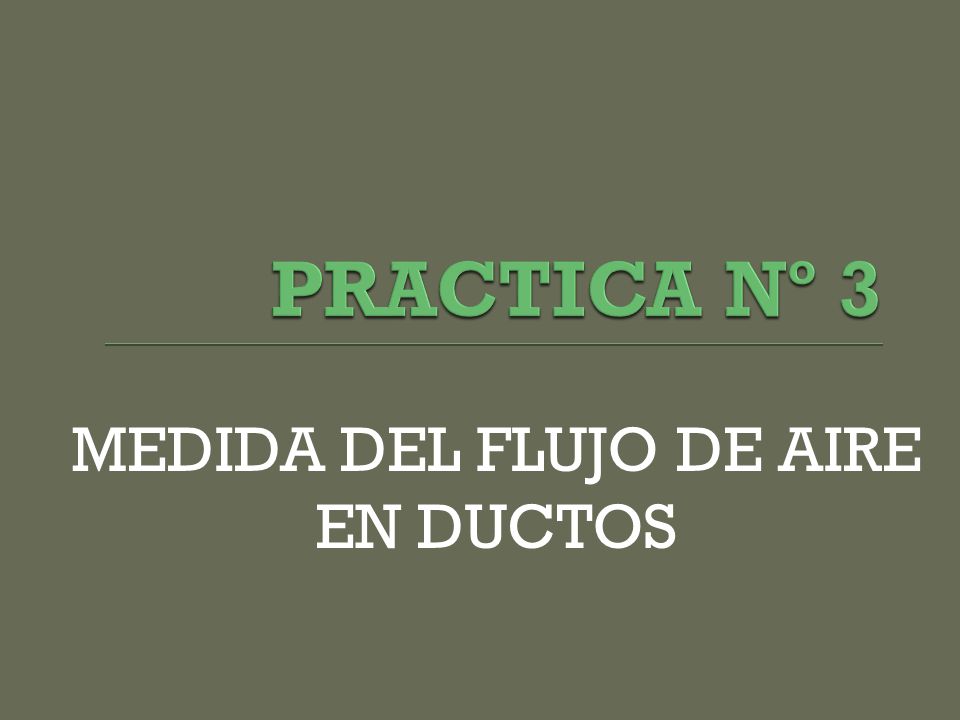

PRACTICA Nº 3 MEDIDA DEL FLUJO DE AIRE EN DUCTOS
16

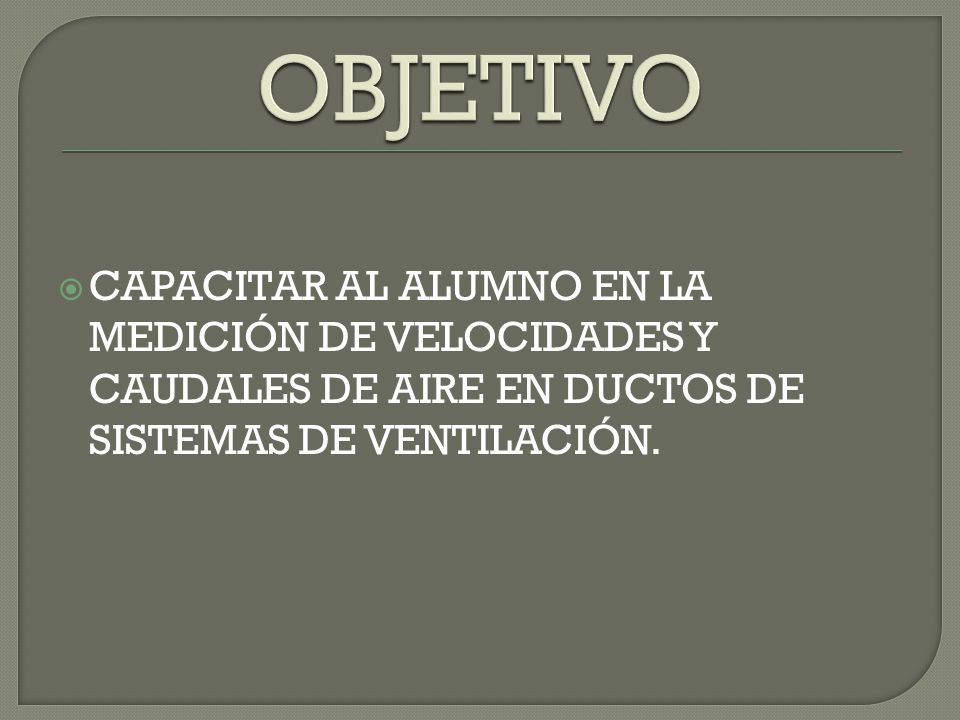

OBJETIVO CAPACITAR AL ALUMNO EN LA MEDICIÓN DE VELOCIDADES Y CAUDALES DE AIRE EN DUCTOS DE SISTEMAS DE VENTILACIÓN.
17
TRAZADO DE CURVAS CARACTERÍSTICAS DE VENTILADORES
PRACTICA Nº 4 TRAZADO DE CURVAS CARACTERÍSTICAS DE VENTILADORES
18

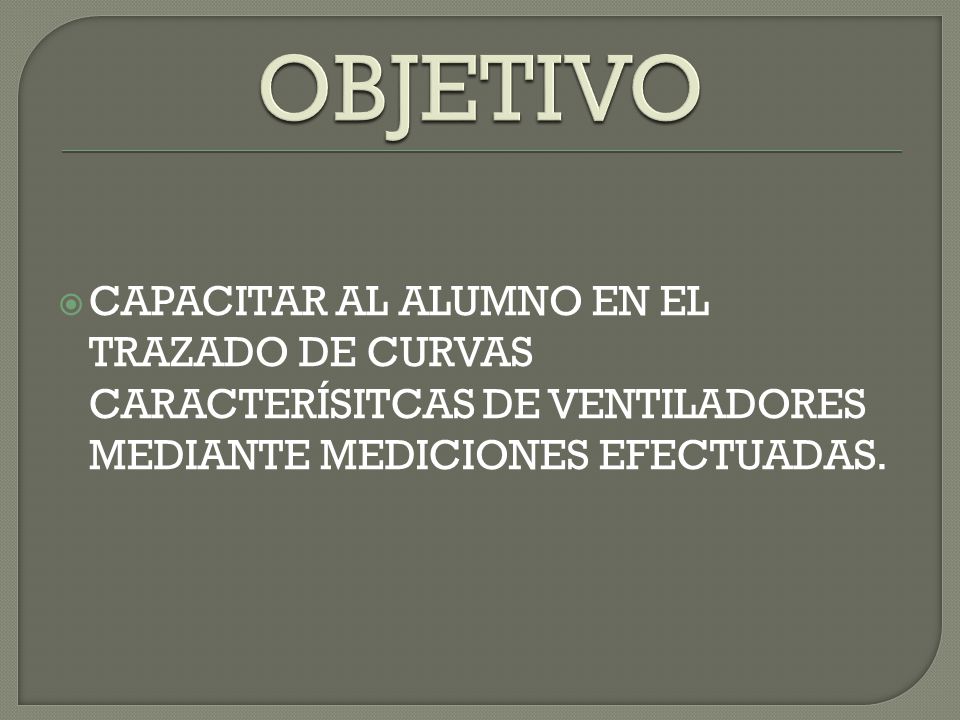

OBJETIVO CAPACITAR AL ALUMNO EN EL TRAZADO DE CURVAS CARACTERÍSITCAS DE VENTILADORES MEDIANTE MEDICIONES EFECTUADAS.
