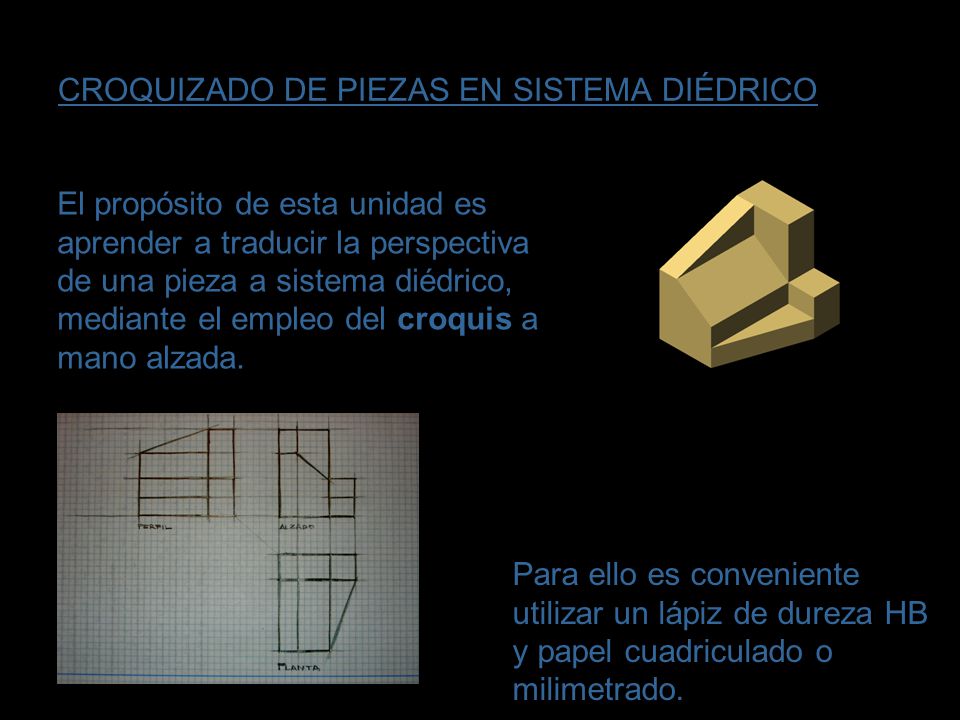

CROQUIZADO DE PIEZAS EN SISTEMA DIÉDRICO
El propósito de esta unidad es aprender a traducir la perspectiva de una pieza a sistema diédrico, mediante el empleo del croquis a mano alzada. Para ello es conveniente utilizar un lápiz de dureza HB y papel cuadriculado o milimetrado.
2

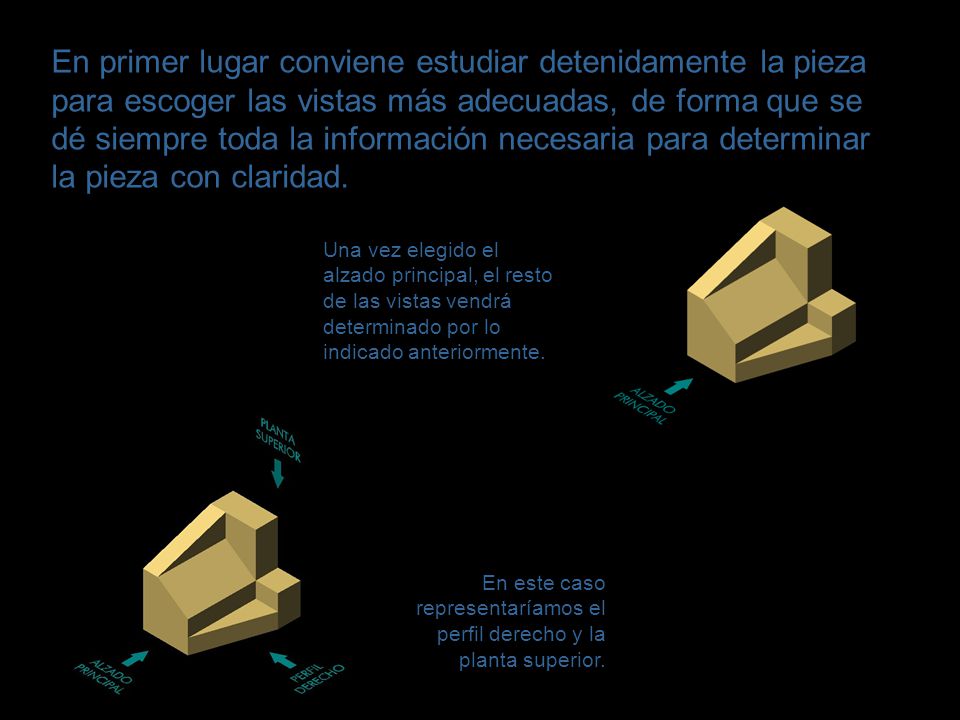

En primer lugar conviene estudiar detenidamente la pieza para escoger las vistas más adecuadas, de forma que se dé siempre toda la información necesaria para determinar la pieza con claridad. Una vez elegido el alzado principal, el resto de las vistas vendrá determinado por lo indicado anteriormente. En este caso representaríamos el perfil derecho y la planta superior.
3

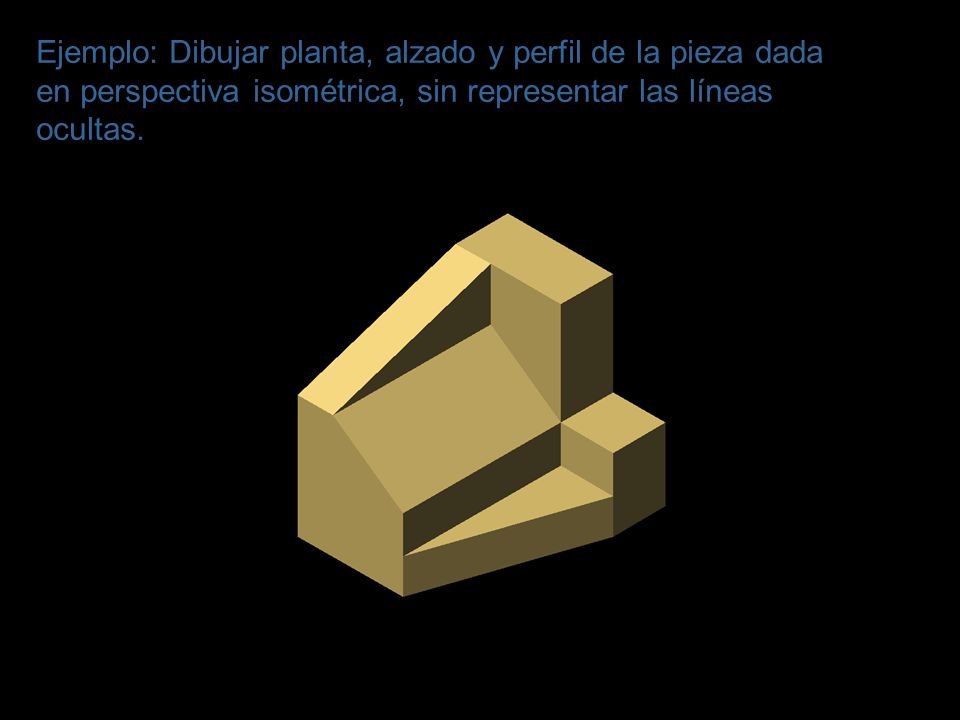

Ejemplo: Dibujar planta, alzado y perfil de la pieza dada en perspectiva isométrica, sin representar las líneas ocultas.
4

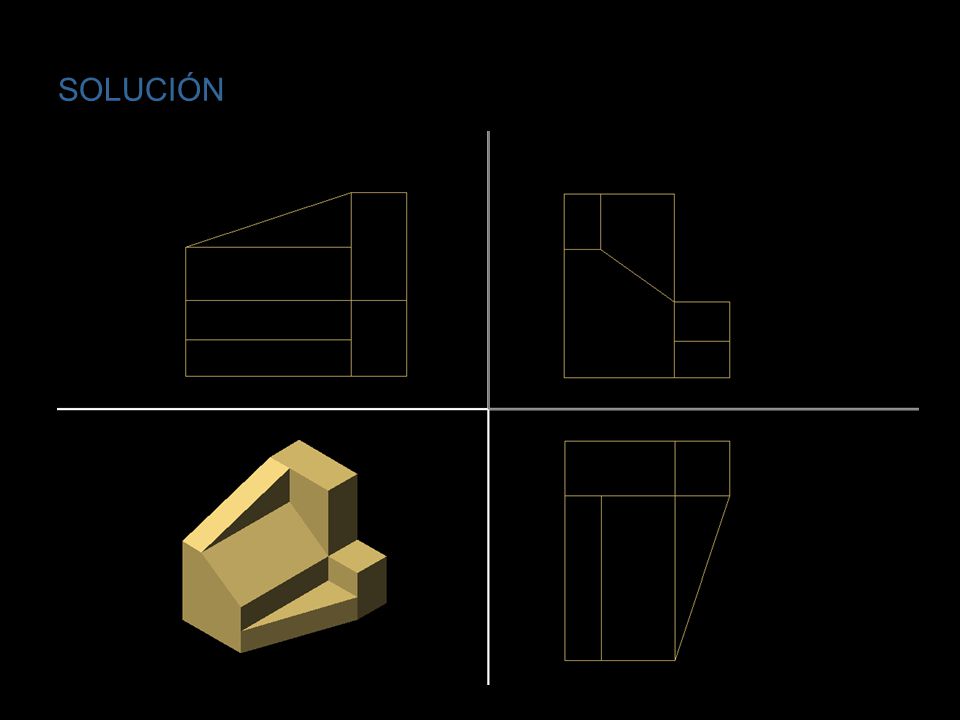

SOLUCIÓN
