1 FERROCEMENTO EDIFICACION I Prof: Jaime Opazo INTEGRANTES: Barbara Marquez-Juan Pablo Soto Carlos Gonzales-Frank Villa UNIVERSIDAD DE CONCEPCION

2 INTRODUCCION F E R O C M N T
El ferrocemento también clasificado como una forma de microhormigon armado, es un material de construcción compuesto, hecho de un mortero hidráulico y capas de malla de alambre, en un emparrillado de acero de diámetro pequeño, unido internamente para que la estructura quede rígida. Por lo tanto este material es perfecto para crear obras resistentes y con múltiples beneficios, ya que las ventajas de éste son variadas y múltiples, las cuales para dar mayor cabalidad al presente texto, serán abordadas íntegramente de manera informativa.

3 DESARROLLO F E R O C M N T El ferrocemento es un material de construcción compuesto por los siguientes elementos: Mortero Hidráulico, Cemento, Agregado, Armadura de refuerzo Es el refuerzo total del sistema que puede estar conformado por el acero de armazón con la malla de refuerzo o solamente la primera. Determinan la forma y resistencia de la estructura de ferrocemento. Malla de refuerzo: Está constituida de alambres delgados y poco espaciados entre sí, entretejidos o soldados, dispuestos al interior de la estructura, en capas continuas y/o superpuestas, una de las características más importantes es que sea lo suficientemente flexible para poderla doblar en las esquinas agudas; tiene la función de dar forma, recibir y sostener al mortero en estado fresco

4 F E R O C M N T Cámara de aire (Aislamiento) Mortero (Revestimiento)
Malla de alambre (Estructural)

5 Vivienda subsidio rural de Chillán
Sistema de aplicación. F E R O C M N T Colocación de armaduras: esta se subdivide en tres partes según el tipo de armadura y estas son, estructurales, las cuales dan el diseño; armaduras de soporte suplementario o armaduras discretas, elaboradas de acero estructural de pequeño diámetro (4-12 mm.), las que actúan como soporte de las mallas; y por ultimo las armaduras discretas, las cuales van distribuidas equitativamente en varias capas en la masa del elemente y funcionan como soporte del mortero (cemento / arena = 1:1.5 ó 2.5 en peso) que rellena finalmente la pieza. Vivienda subsidio rural de Chillán

6 Por otra parte la cantidad de armaduras debe ser establecida de forma que, proporcione soporte al mortero sin omitir espacios, puesto que de lo contrario este no penetra óptimamente, de modo que no se rellena con facilidad el espacio interior. Además estas armaduras deben ir fijadas por amarras de alambre de nos de 30 cm. de distancia. O por puntos de soldadura. F E R O C M N T Volviendo a lo antes mencionado la colocación del mortero, generalmente manual y puede ser en una o dos etapas. La colocación del mortero en una etapa, consiste en que el mortero atraviesa todo el espesor del elemento, desde la una cara a otra, esto presionando con una llana; Por otra parte en el caso de hacerlo en dos etapas, el mortero se coloca solo hasta la mitad del espesor, para luego de una semana colocar lo restante. En último lugar la terminación, se hace aislando la superficie, ya sea por moldes o de manera manual para compactar el mortero con vibraciones y así eliminar lo máximo de aire.

7 F E R O C M N T Esquema del panel tipo de ferrocemento

8 Característica y ventajas:
F E R O C M N T -El montaje y confección puede ser manual o mecanizado, además es fácil y rápido -Permite grandes superficies y grados de terminación. -Cumple los parámetros de seguridad y confort. -Durabilidad garantizada, sin gastos de mantención -Resistencia sísmica. -Permite espacios limpios de instalaciones. -No corre peligro de incendios, ya que es resistente al fuego. -Impermeabilidad al agua garantizada. -liviano, por lo cual se puede utilizar en construcciones marinas. -Resistencia acústica, lo cual aporta en la flexibilidad del lugar -Excelente aislamiento térmico, proporcionando ahorros en la calefacción. -Menor humedad. -Menor costo, existiendo incluso el pensamiento de reemplazar las casa de madera de emergencia.

9 Aplicaciones: F E R O C M N T
Las aplicaciones del ferrocemento son variadas, ya que este se puede emplear no solo en construcciones terrestres, sino que además, este puede ser utilizado marítimamente; y alguna de sus aplicaciones son; en casetas sanitarias, viviendas de uno, dos o tres pisos, colegios, postas, oficinas, instalaciones deportivas (camarines, baños), bibliotecas comunitarias, piletas, barcos, viviendas flotantes, boyas, muelles, rompeolas, depósitos flotantes, terminales costeras y puentes flotantes. Ejemplo del ferrocemento en la construcción de embarcaciones

10 FERRO-CEMENTO APLICADO EN LA CONSTRUCCION DE UN TANQUE SOLUCIONA PROBLEMAS EN ASENTAMIENTO URBANO
Colocación de la malla de alambre Colocación de las varillas de acero circulares armados sin soldadura Colocación de la malla de alambre, interno y exteriormente. El proceso constructivo permite la participación de la población beneficiada, en todas las etapas de la construcción, por lo que la posibilidad de construir nuevos tanques de agua con ferro-cemento son alentadores por su rapidez y costo, que podría permitir ayudar a reducir el déficit de tanque de agua en los sectores de menores recursos. Colocación del mortero de cemento en la parte superior del tanque. Inicio del pañeteo de mortero de cemento desde la parte inferior hacia arriba.

11 Fabricación de Paneles
O C M N T Fabricación de Paneles

12 F E R O C M N T Moldaje placa Armadura placa

13 Vaciado mortero F E R O C M N T

14 F E R O C M N T

15 Descimbre placa (quitar el armazón)
F E R O C M N T

16 Placas terminadas F E R O C M N T

17 Ensayo flexión losa F E R O C M N T

18 Ensayo Compresión Vertical
F E R O C M N T

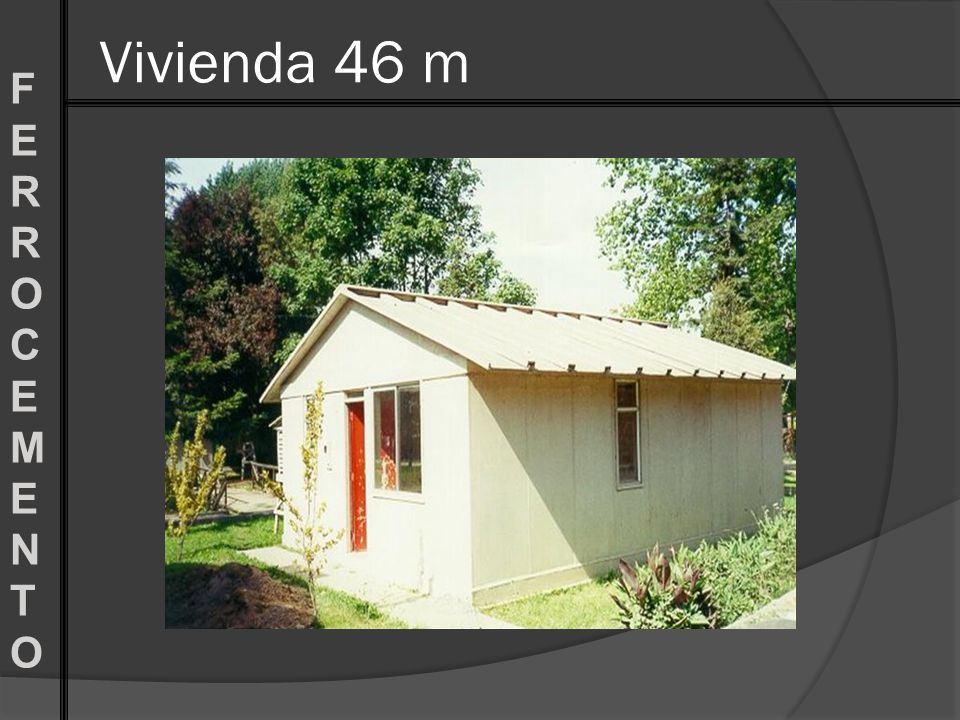

19 Vivienda 46 m F E R O C M N T

20 Vivienda 63,8m F E R O C M N T

21 Montaje paneles F E R O C M N T

22 F E R O C M N T

23 F E R O C M N T

24 F E R O C M N T

25 F E R O C M N T

26 Casa terminada F E R O C M N T

27 Vista interior F E R O C M N T

28 Población San Ignacio- Palomares
F E R O C M N T

29 Vivienda subsidio rural Talca
F E R O C M N T

30 Villa Pucara 80m F E R O C M N T

31 Vivienda de 120 m F E R O C M N T

32 Casa y bodega flotantes
R O C M N T

33 Conclusión Como hemos mencionado en el informe el ferrocemento es un material muy eficiente para ser utilizado en la construcción, ya que además de tener buenas condiciones como aislante térmico, ser ligero y fácil de manejar, es un material económico y resistente, y permite construir modularmente; esto ha permitido que el ferrocemento actualmente pueda tener una amplia gama de aplicaciones, tanto en obras de edificación como en la confección de obras marítimas. También, cabe mencionar que gracias a la facilidad en el montaje de este material está siendo utilizado en la construcción de viviendas sociales, ya que con un bajo presupuesto se puede lograr hacer una construcción rápida y eficiente. Finalmente podemos decir que gracias a este informe hemos conocido una rama muy eficiente del hormigón, que cumple de manera satisfactoria las cualidades que debe tener un buen material constructivo. F E R O C M N T
