1 LOSAS MACIZAS CIVIL UNIVERSIDAD DE CARABOBO FACULTAD DE INGENIERIA
DEPARTAMENTO DE ESTRUCTURAS CONCRETO ARMADO II LOSAS MACIZAS INTEGRANTES: Jose Reyna Erick Lopez Omar Correa Jennifer Frances Laura Denny Abraham Ruiz JULIO 2007

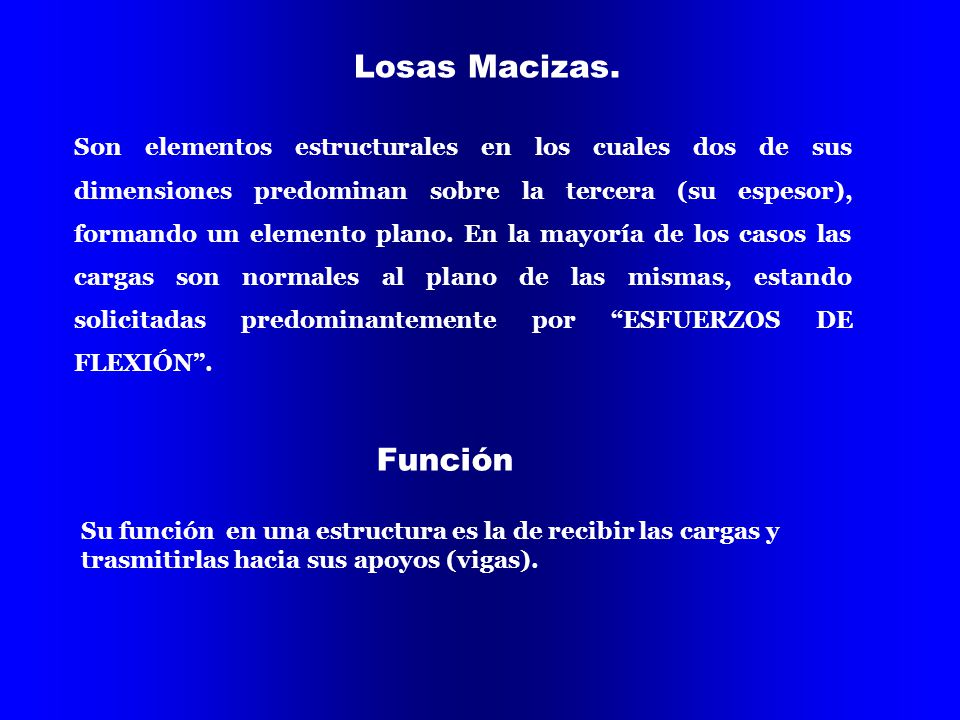

2 Losas Macizas. Son elementos estructurales en los cuales dos de sus dimensiones predominan sobre la tercera (su espesor), formando un elemento plano. En la mayoría de los casos las cargas son normales al plano de las mismas, estando solicitadas predominantemente por “ESFUERZOS DE FLEXIÓN”. Función Su función en una estructura es la de recibir las cargas y trasmitirlas hacia sus apoyos (vigas).

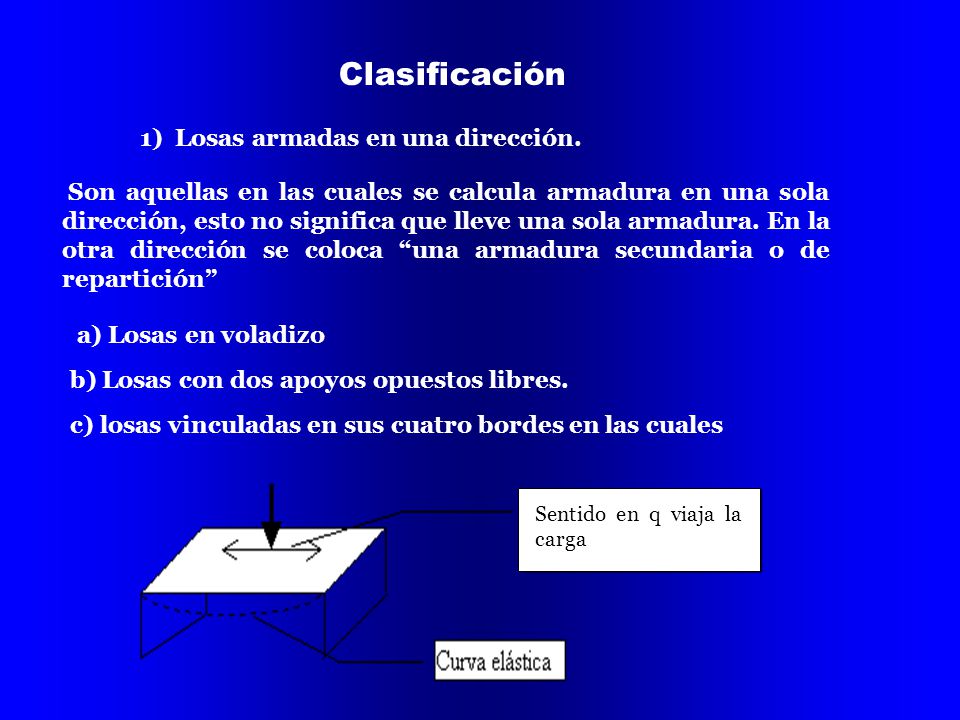

3 Clasificación 1) Losas armadas en una dirección.
Son aquellas en las cuales se calcula armadura en una sola dirección, esto no significa que lleve una sola armadura. En la otra dirección se coloca “una armadura secundaria o de repartición” a) Losas en voladizo b) Losas con dos apoyos opuestos libres. c) losas vinculadas en sus cuatro bordes en las cuales Sentido en q viaja la carga

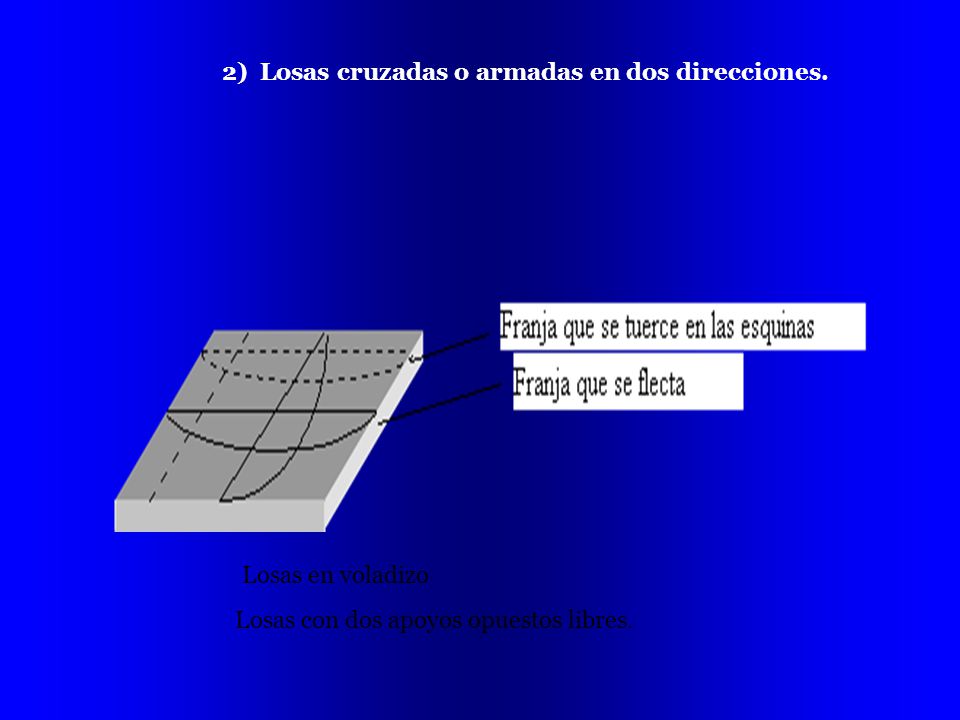

4 2) Losas cruzadas o armadas en dos direcciones.
Losas en voladizo Losas con dos apoyos opuestos libres.

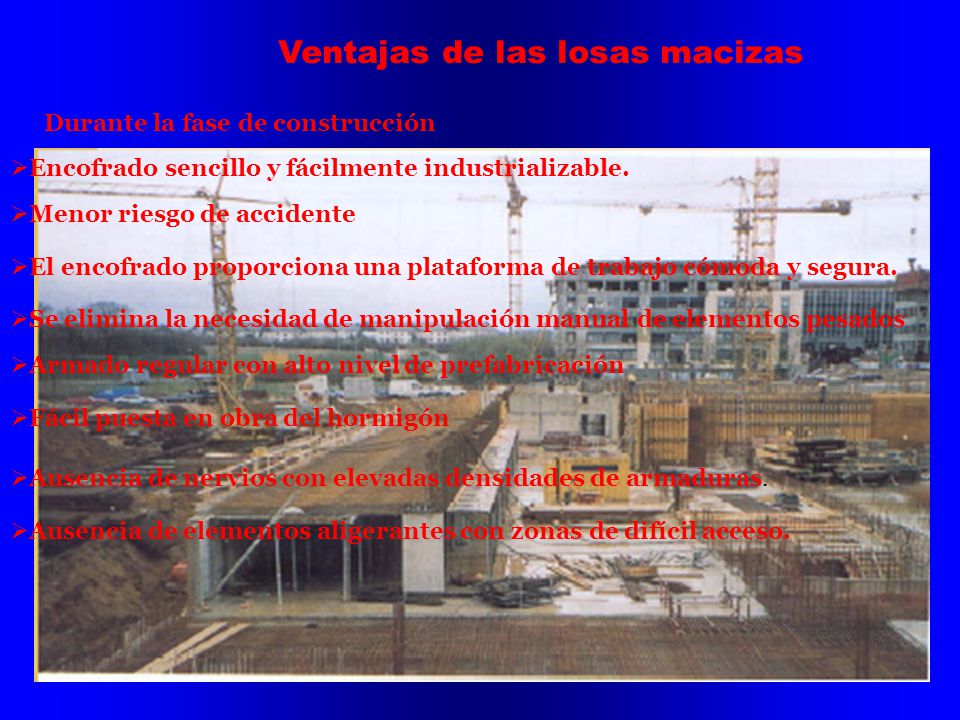

5 Ventajas de las losas macizas
Durante la fase de construcción Encofrado sencillo y fácilmente industrializable. Menor riesgo de accidente El encofrado proporciona una plataforma de trabajo cómoda y segura. Se elimina la necesidad de manipulación manual de elementos pesados Armado regular con alto nivel de prefabricación Fácil puesta en obra del hormigón Ausencia de nervios con elevadas densidades de armaduras. Ausencia de elementos aligerantes con zonas de difícil acceso.

6 Durante la fase de servicio.
La elevada rigidez a flexión y en el plano permiten reducir el canto Su hiperestatismo y bidireccionalidad proporcionan una reserva resistente frente a aumentos no previstos de las cargas. Alta ductilidad. Mejora del comportamiento frente al fuego y el sismo. Excelente aislamiento acústico Buena durabilidad Facilidad de compactación durante la puesta en obra. Menor superficie de contacto con el ambiente.

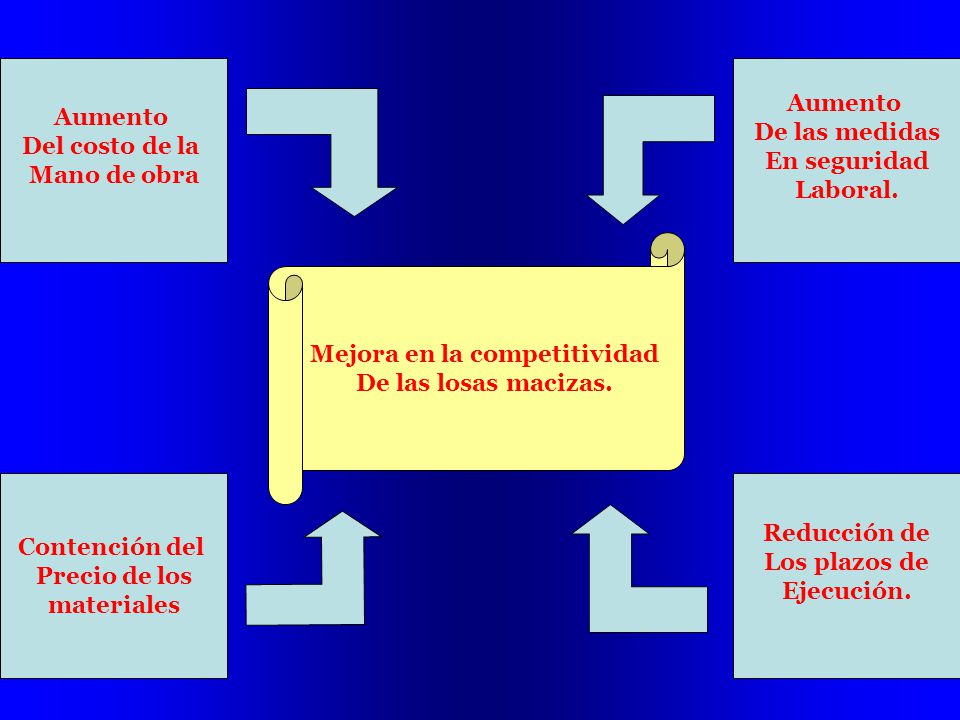

7 Mejora en la competitividad
Aumento Del costo de la Mano de obra Aumento De las medidas En seguridad Laboral. Mejora en la competitividad De las losas macizas. Contención del Precio de los materiales Reducción de Los plazos de Ejecución.

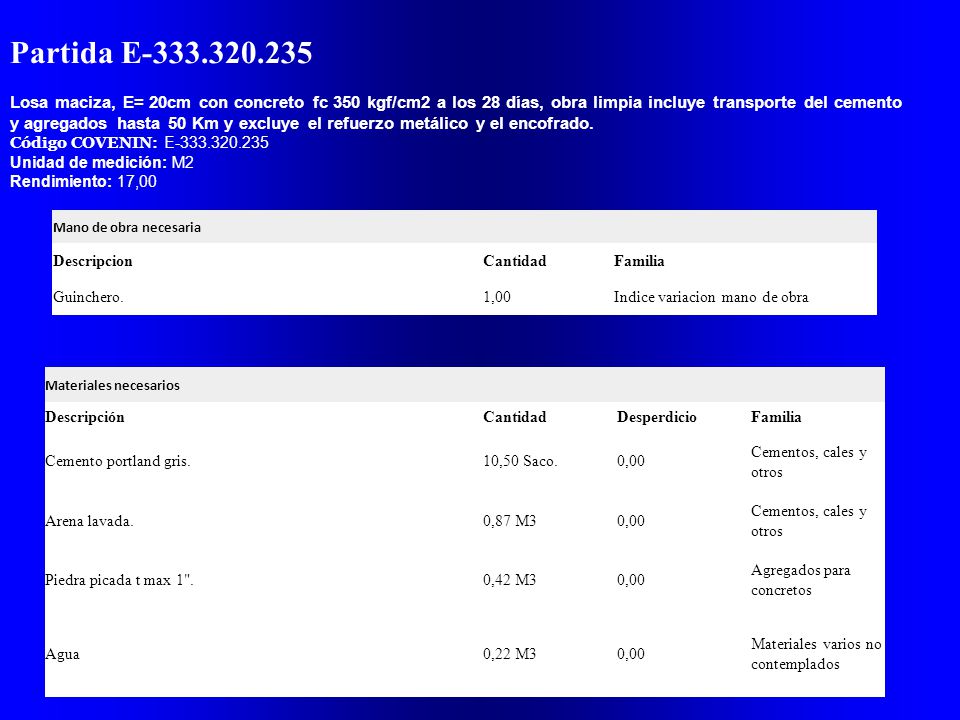

8 Partida E Losa maciza, E= 20cm con concreto fc 350 kgf/cm2 a los 28 días, obra limpia incluye transporte del cemento y agregados hasta 50 Km y excluye el refuerzo metálico y el encofrado. Código COVENIN: E Unidad de medición: M2 Rendimiento: 17,00 Mano de obra necesaria Descripcion Cantidad Familia Guinchero. 1,00 Indice variacion mano de obra Materiales necesarios Descripción Cantidad Desperdicio Familia Cemento portland gris.  10,50 Saco.  0,00  Cementos, cales y otros  Arena lavada.  0,87 M3  Piedra picada t max 1".  0,42 M3  Agregados para concretos  Agua  0,22 M3  Materiales varios no contemplados

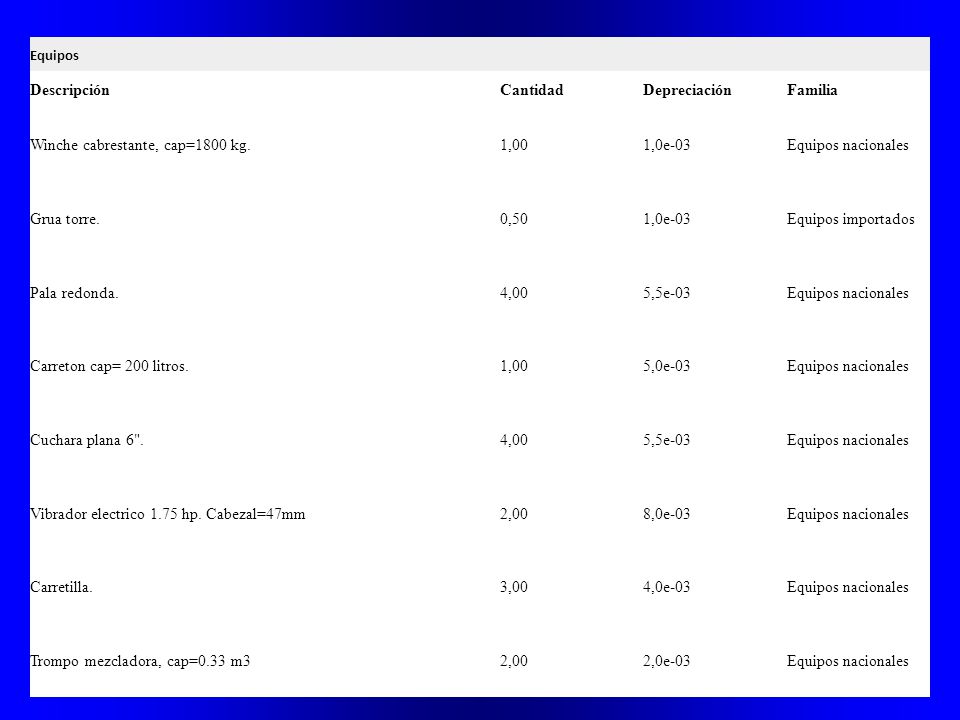

9 Winche cabrestante, cap=1800 kg. 1,00 1,0e-03 Equipos nacionales
Descripción Cantidad Depreciación Familia Winche cabrestante, cap=1800 kg.  1,00  1,0e-03  Equipos nacionales  Grua torre.  0,50  Equipos importados  Pala redonda.  4,00  5,5e-03  Carreton cap= 200 litros.  5,0e-03  Cuchara plana 6".  Vibrador electrico 1.75 hp. Cabezal=47mm  2,00  8,0e-03  Carretilla.  3,00  4,0e-03  Trompo mezcladora, cap=0.33 m3  2,0e-03
