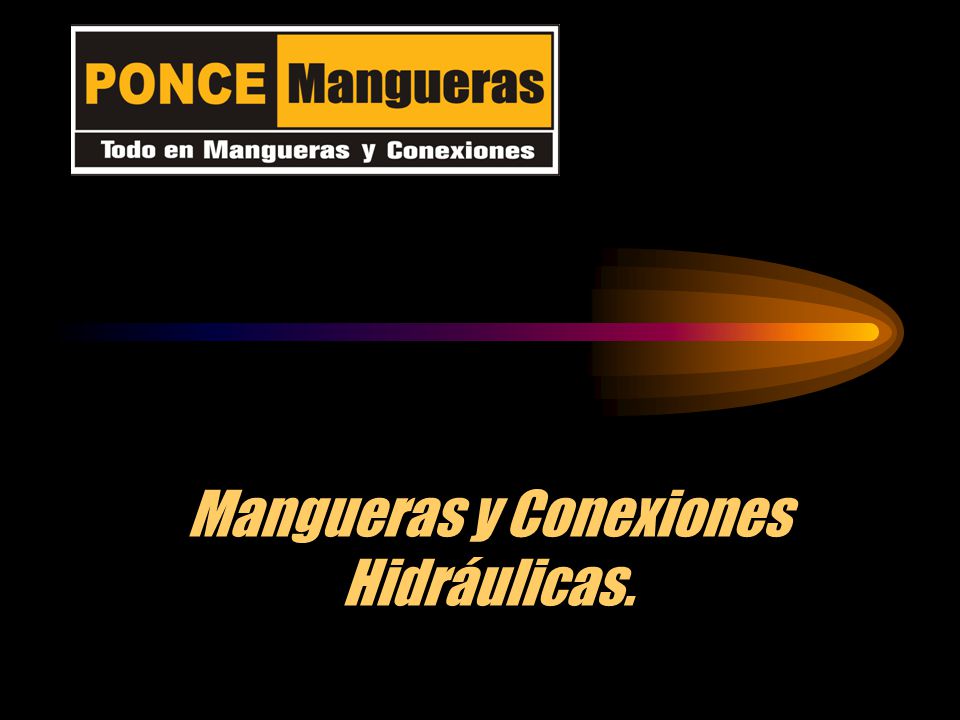

1 Mangueras y Conexiones Hidráulicas.

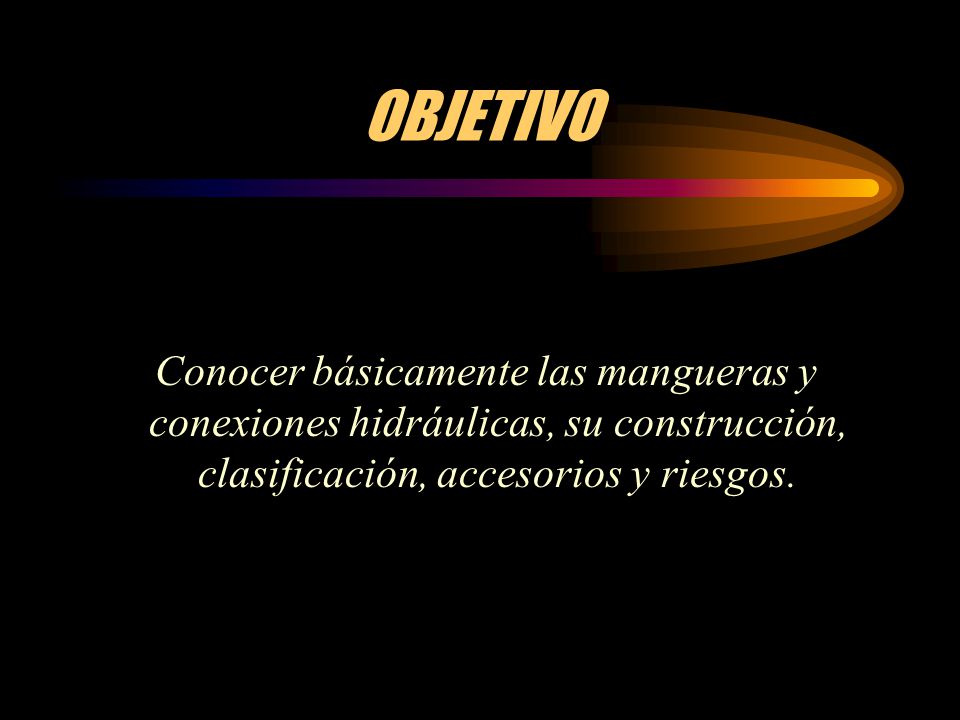

2 OBJETIVO Conocer básicamente las mangueras y conexiones hidráulicas, su construcción, clasificación, accesorios y riesgos.

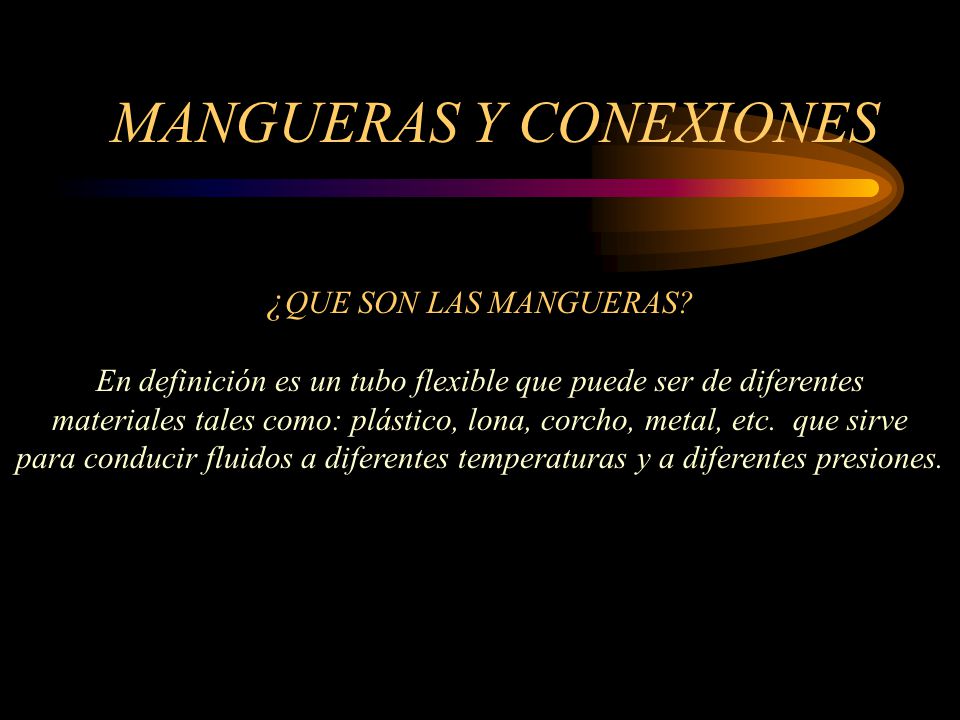

3 MANGUERAS Y CONEXIONES
¿QUE SON LAS MANGUERAS? En definición es un tubo flexible que puede ser de diferentes materiales tales como: plástico, lona, corcho, metal, etc. que sirve para conducir fluidos a diferentes temperaturas y a diferentes presiones.

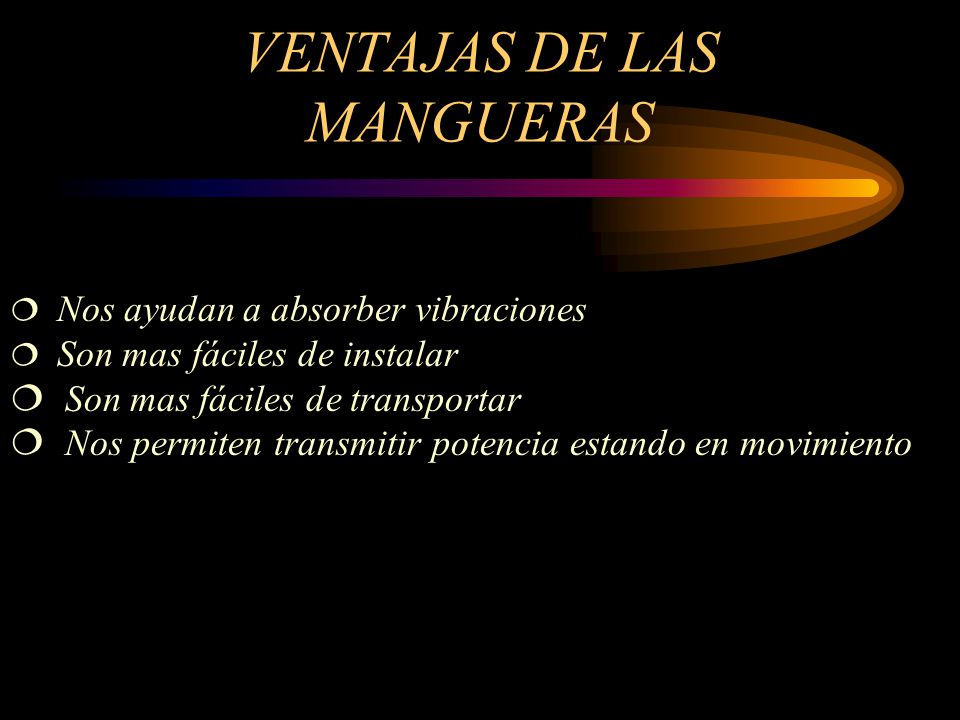

4 VENTAJAS DE LAS MANGUERAS
Nos ayudan a absorber vibraciones Son mas fáciles de instalar Son mas fáciles de transportar Nos permiten transmitir potencia estando en movimiento

5 CARACTERISTICAS PPALES. DE LAS MANGUERAS
TUBO INTERIOR Es la parte que va a estar en contacto con el fluido a conducir y deberá ser compatible al mismo.

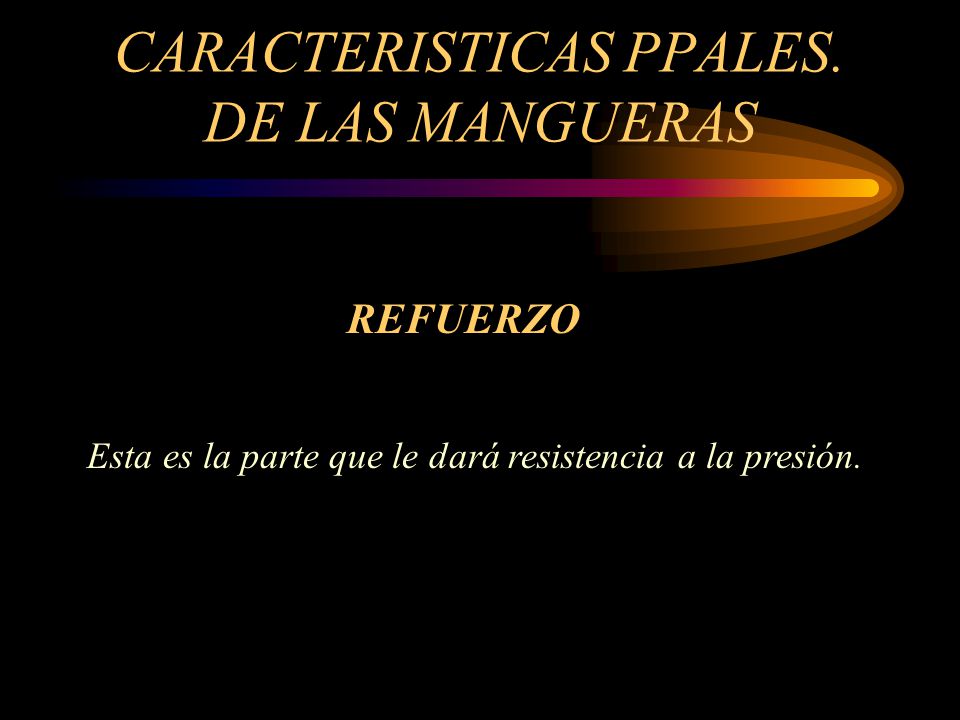

6 CARACTERISTICAS PPALES. DE LAS MANGUERAS
REFUERZO Esta es la parte que le dará resistencia a la presión.

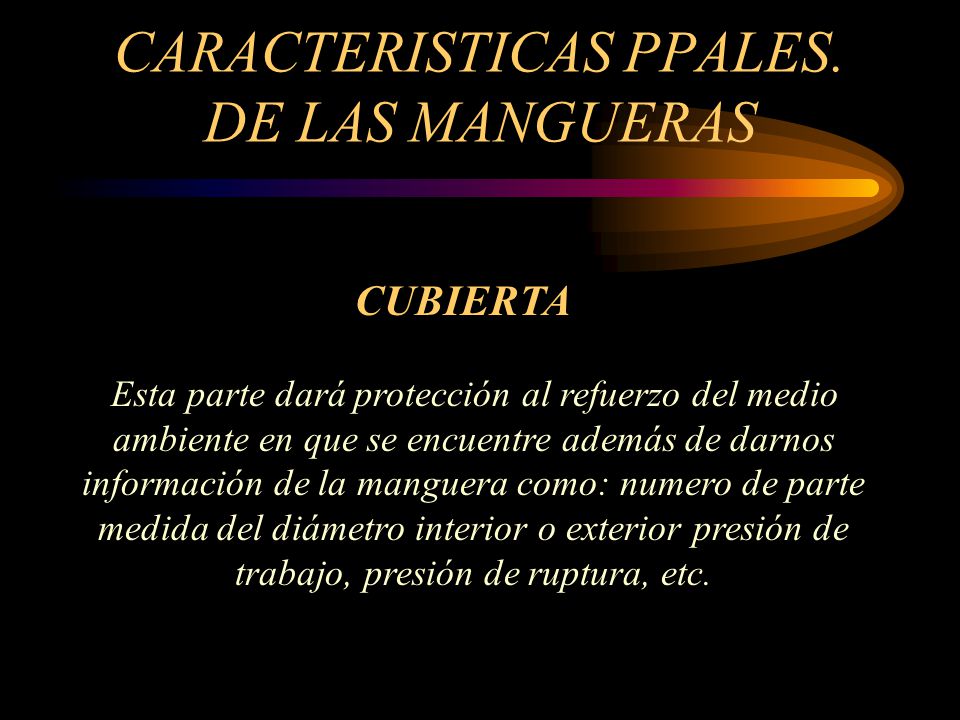

7 CARACTERISTICAS PPALES. DE LAS MANGUERAS
CUBIERTA Esta parte dará protección al refuerzo del medio ambiente en que se encuentre además de darnos información de la manguera como: numero de parte medida del diámetro interior o exterior presión de trabajo, presión de ruptura, etc.

8 TIPOS DE REFUERZOS TRENZADOS
Estos pueden ser metálicos, de fibra textil, nylon, etc. Y los podemos encontrar generalmente en una y dos capas o sea en mangueras de baja, media y alta presión.

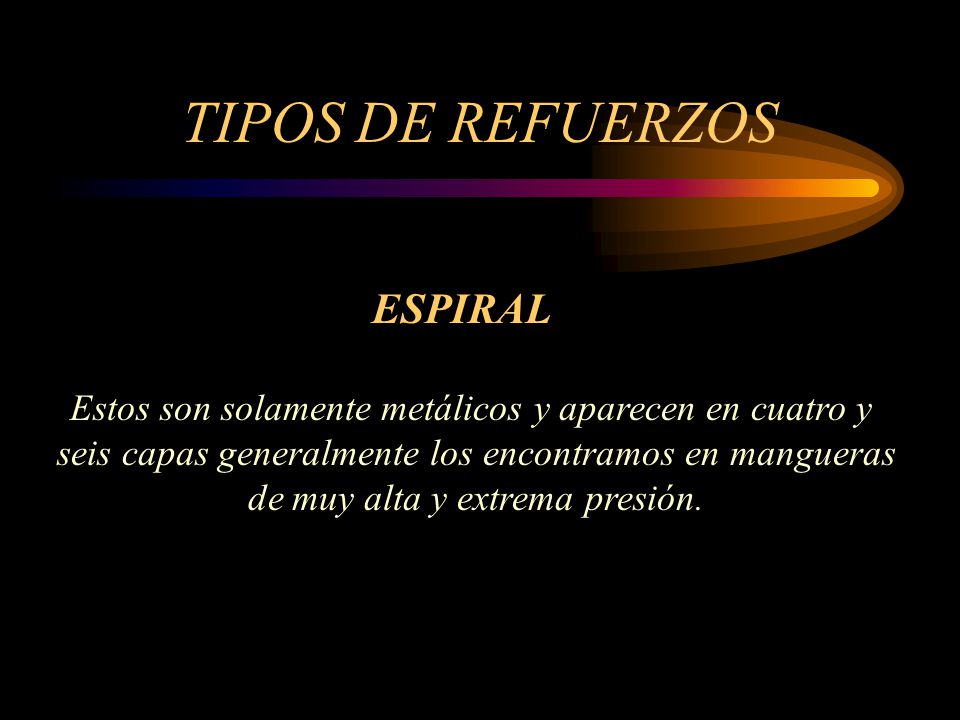

9 TIPOS DE REFUERZOS ESPIRAL
Estos son solamente metálicos y aparecen en cuatro y seis capas generalmente los encontramos en mangueras de muy alta y extrema presión.

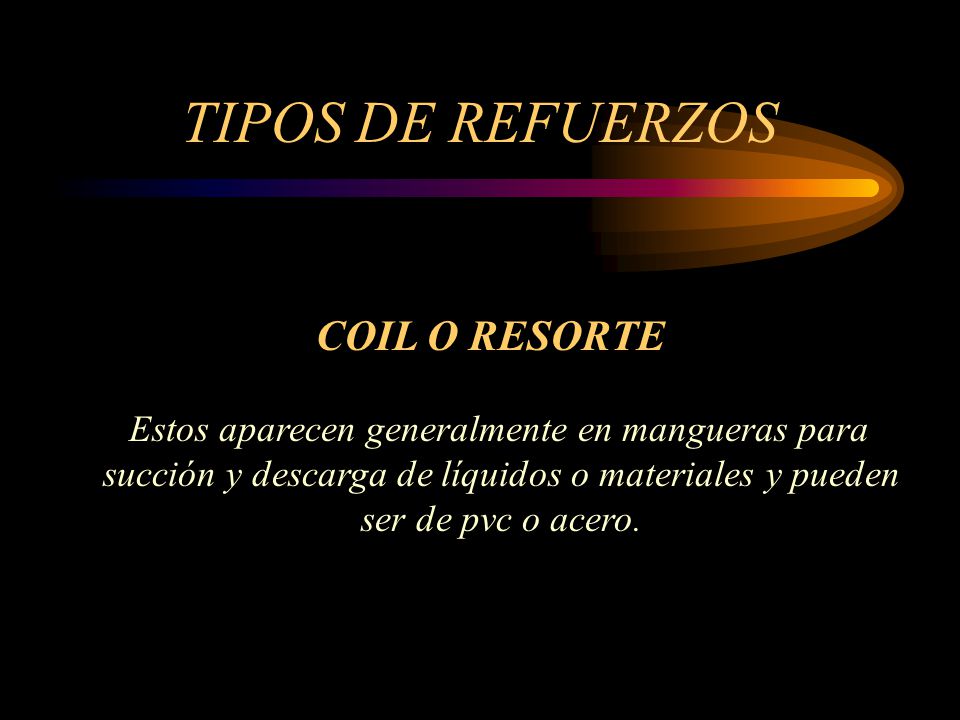

10 TIPOS DE REFUERZOS COIL O RESORTE Estos aparecen generalmente en mangueras para succión y descarga de líquidos o materiales y pueden ser de pvc o acero.

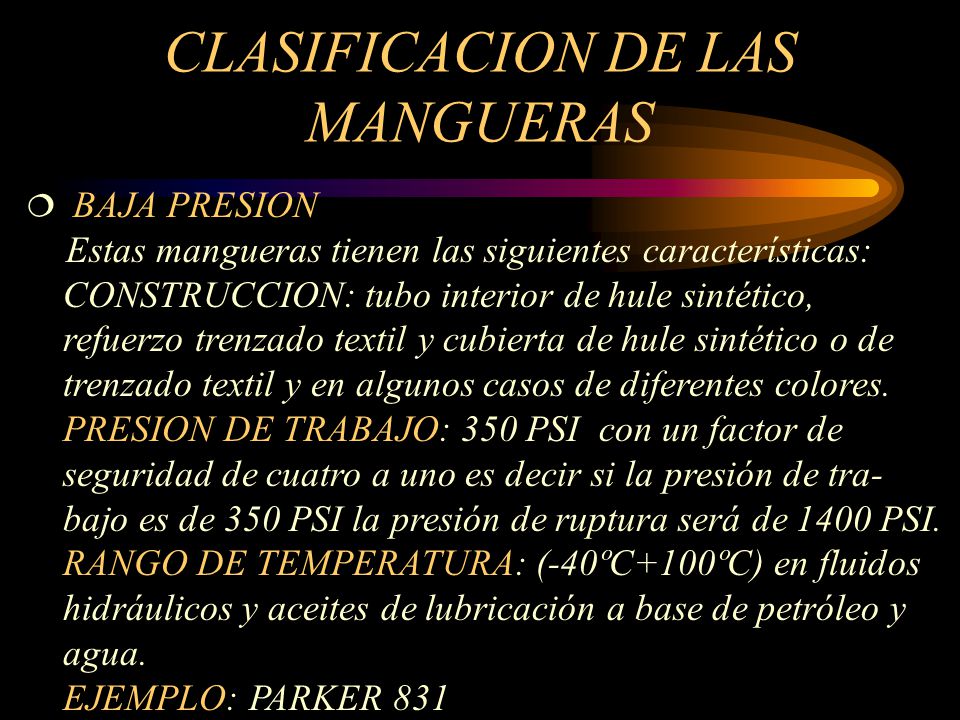

11 CLASIFICACION DE LAS MANGUERAS
BAJA PRESION Estas mangueras tienen las siguientes características: CONSTRUCCION: tubo interior de hule sintético, refuerzo trenzado textil y cubierta de hule sintético o de trenzado textil y en algunos casos de diferentes colores. PRESION DE TRABAJO: 350 PSI con un factor de seguridad de cuatro a uno es decir si la presión de tra- bajo es de 350 PSI la presión de ruptura será de 1400 PSI. RANGO DE TEMPERATURA: (-40ºC+100ºC) en fluidos hidráulicos y aceites de lubricación a base de petróleo y agua. EJEMPLO: PARKER 831

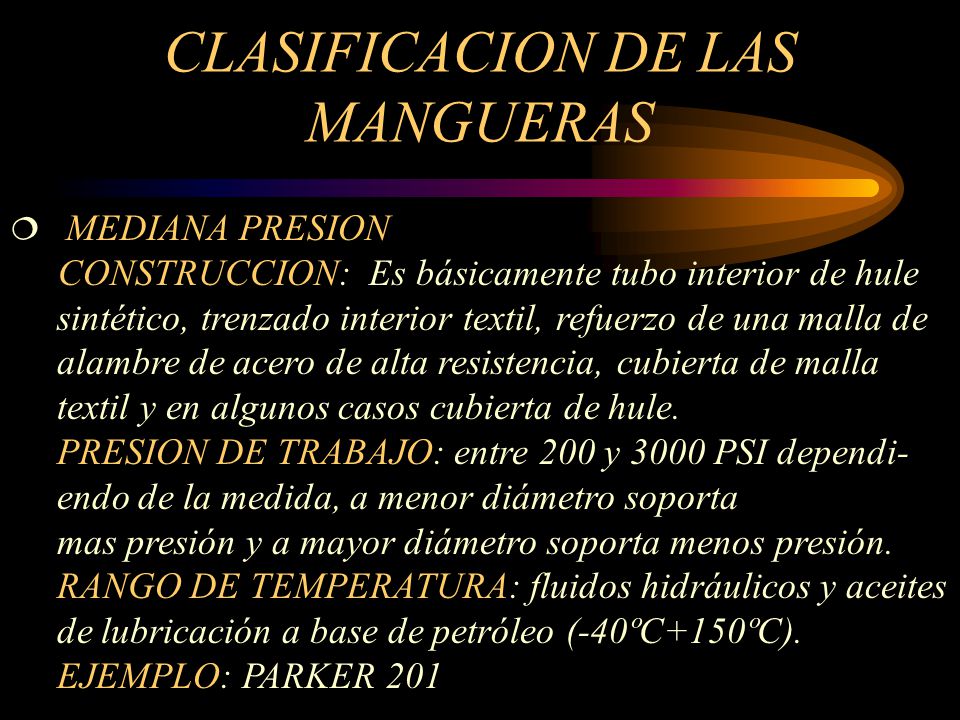

12 CLASIFICACION DE LAS MANGUERAS
MEDIANA PRESION CONSTRUCCION: Es básicamente tubo interior de hule sintético, trenzado interior textil, refuerzo de una malla de alambre de acero de alta resistencia, cubierta de malla textil y en algunos casos cubierta de hule. PRESION DE TRABAJO: entre 200 y 3000 PSI dependi- endo de la medida, a menor diámetro soporta mas presión y a mayor diámetro soporta menos presión. RANGO DE TEMPERATURA: fluidos hidráulicos y aceites de lubricación a base de petróleo (-40ºC+150ºC). EJEMPLO: PARKER 201

13 CLASIFICACION DE LAS MANGUERAS
ALTA PRESION CONSTRUCCION: Tubo interior de hule sintético, refuer- zo de dos trenzas de alambre de acero y cubierta de hule sintético. PRESION DE TRABAJO: entre 5,800 y 1,300 PSI dependi- endo de la medida, a menor diámetro soporta mas presión y a mayor diámetro soporta menos presión. RANGO DE TEMPERATURA: fluidos hidráulicos y aceites de lubricación a base de petróleo (-40ºC+100ºC). EJEMPLO: PARKER 381

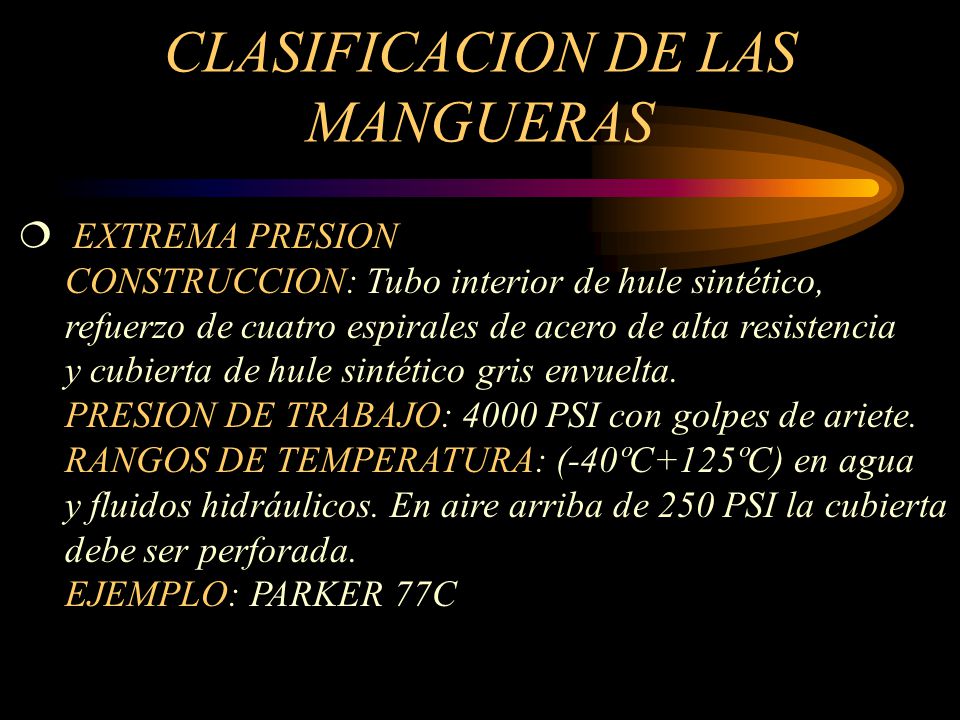

14 CLASIFICACION DE LAS MANGUERAS
EXTREMA PRESION CONSTRUCCION: Tubo interior de hule sintético, refuerzo de cuatro espirales de acero de alta resistencia y cubierta de hule sintético gris envuelta. PRESION DE TRABAJO: 4000 PSI con golpes de ariete. RANGOS DE TEMPERATURA: (-40ºC+125ºC) en agua y fluidos hidráulicos. En aire arriba de 250 PSI la cubierta debe ser perforada. EJEMPLO: PARKER 77C

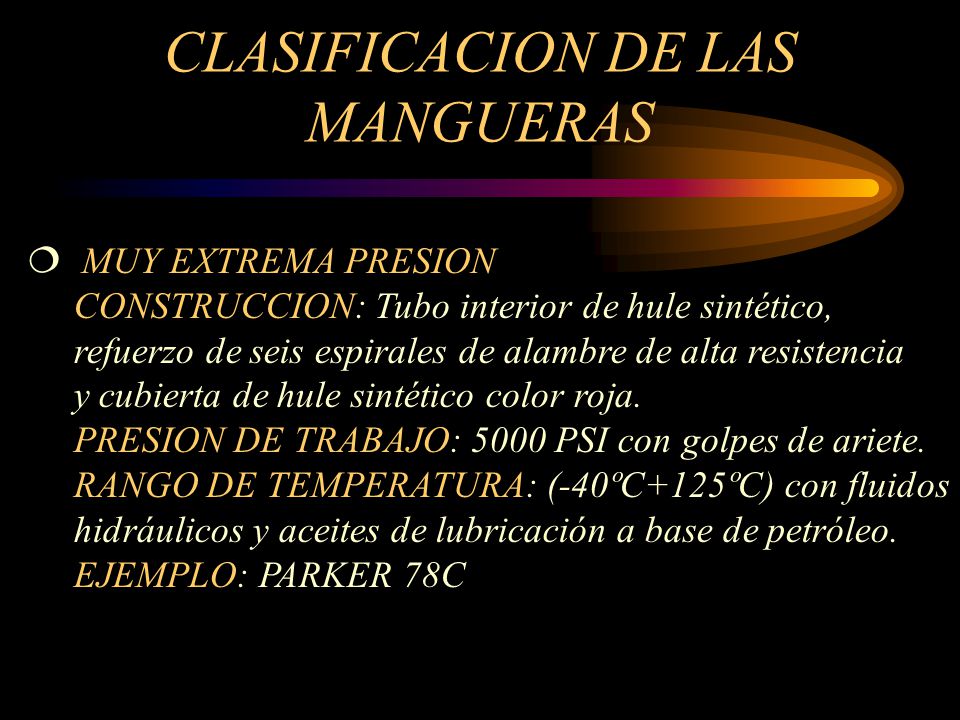

15 CLASIFICACION DE LAS MANGUERAS
MUY EXTREMA PRESION CONSTRUCCION: Tubo interior de hule sintético, refuerzo de seis espirales de alambre de alta resistencia y cubierta de hule sintético color roja. PRESION DE TRABAJO: 5000 PSI con golpes de ariete. RANGO DE TEMPERATURA: (-40ºC+125ºC) con fluidos hidráulicos y aceites de lubricación a base de petróleo. EJEMPLO: PARKER 78C

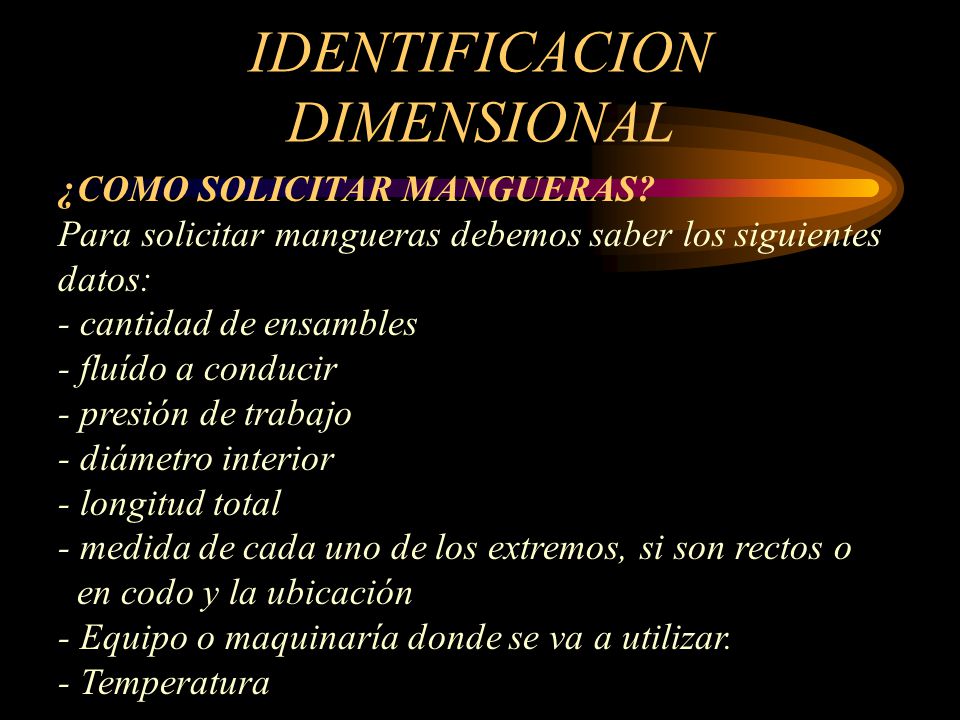

16 IDENTIFICACION DIMENSIONAL
¿COMO SOLICITAR MANGUERAS? Para solicitar mangueras debemos saber los siguientes datos: - cantidad de ensambles - fluído a conducir - presión de trabajo - diámetro interior - longitud total - medida de cada uno de los extremos, si son rectos o en codo y la ubicación - Equipo o maquinaría donde se va a utilizar. - Temperatura

17 COPLES REUTILIZABLES PARA MANGUERA
Los coples reutilizables están hechos para reparar o hacer ensambles de mangueras en campo, su fácil instalación permiten ahorro de tiempo en paros de equipos hidráulicos. VENTAJAS: - Se repone únicamente el tramo de manguera utilizando las mismas conexiones. - Unas cuantas conexiones y unos rollos de manguera proporcionan lo necesario para hacer cualquier línea en situaciones de emergencia. - No se requiere de herramientas especiales

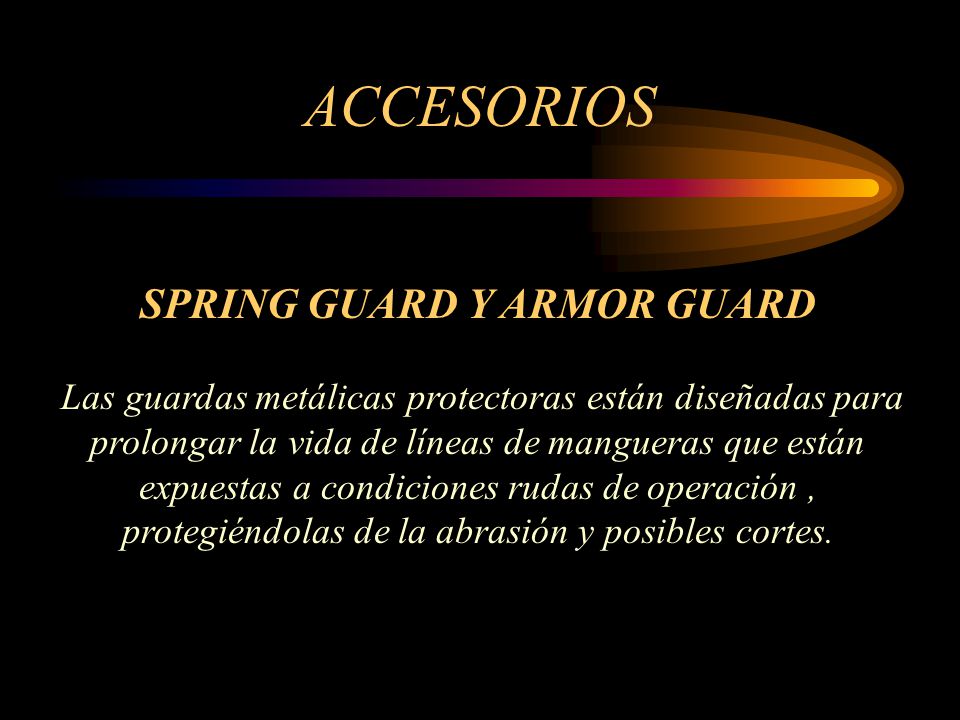

18 SPRING GUARD Y ARMOR GUARD
ACCESORIOS SPRING GUARD Y ARMOR GUARD Las guardas metálicas protectoras están diseñadas para prolongar la vida de líneas de mangueras que están expuestas a condiciones rudas de operación , protegiéndolas de la abrasión y posibles cortes.

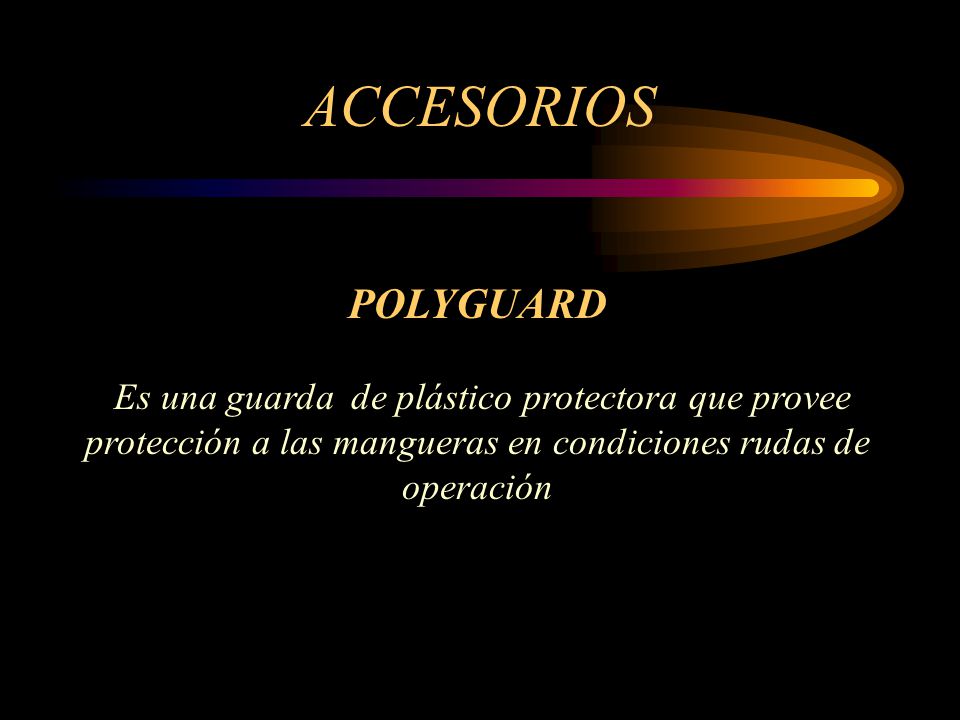

19 ACCESORIOS POLYGUARD Es una guarda de plástico protectora que provee protección a las mangueras en condiciones rudas de operación

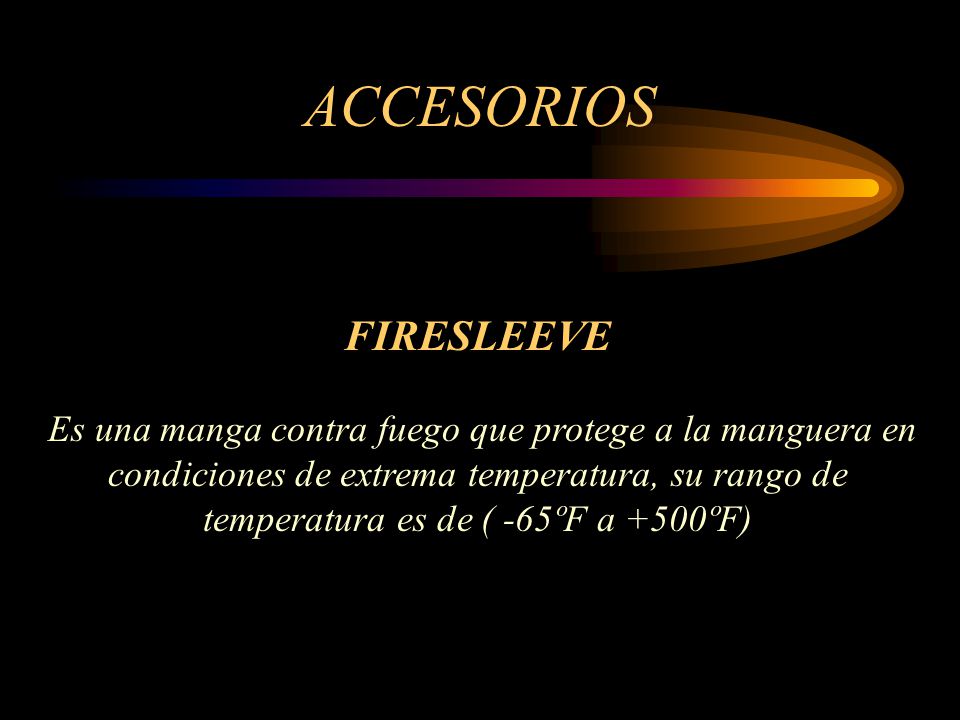

20 ACCESORIOS FIRESLEEVE
Es una manga contra fuego que protege a la manguera en condiciones de extrema temperatura, su rango de temperatura es de ( -65ºF a +500ºF)

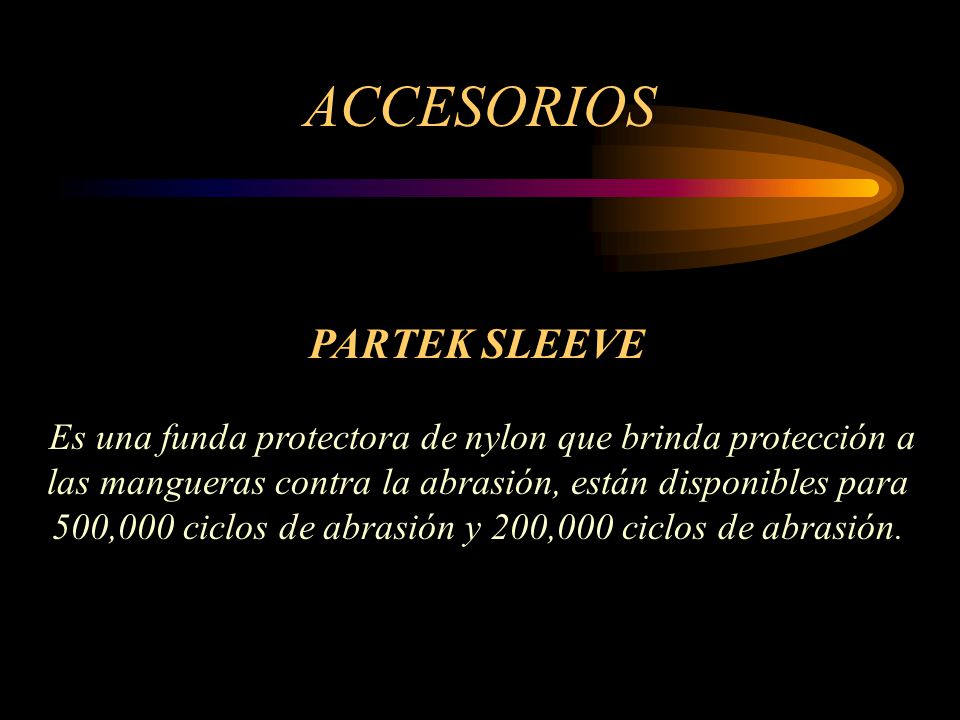

21 ACCESORIOS PARTEK SLEEVE
Es una funda protectora de nylon que brinda protección a las mangueras contra la abrasión, están disponibles para 500,000 ciclos de abrasión y 200,000 ciclos de abrasión.

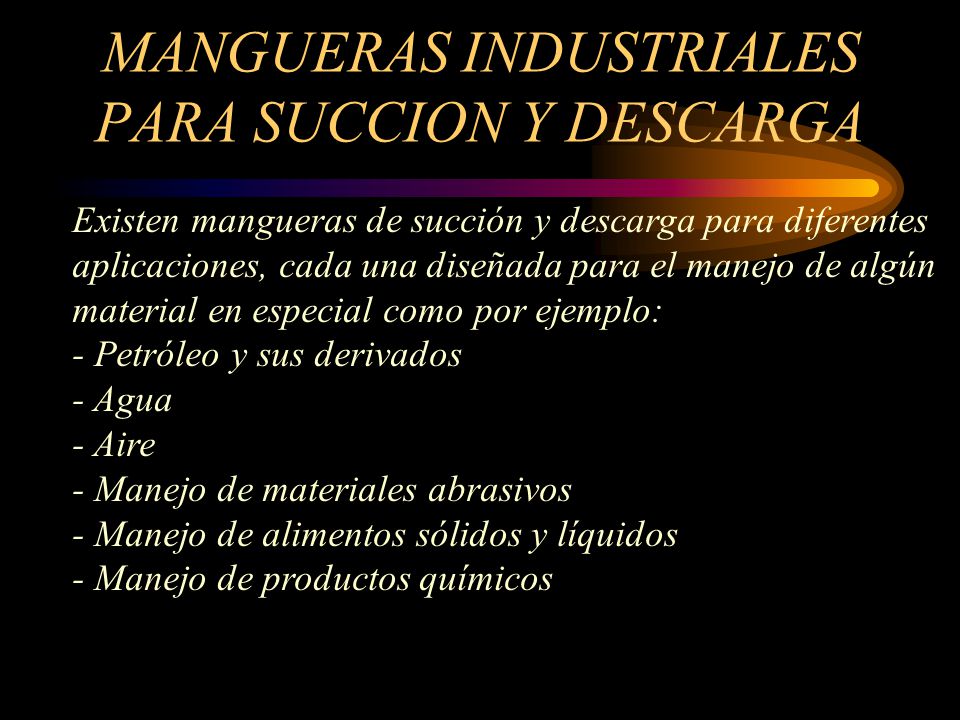

22 MANGUERAS INDUSTRIALES PARA SUCCION Y DESCARGA
Existen mangueras de succión y descarga para diferentes aplicaciones, cada una diseñada para el manejo de algún material en especial como por ejemplo: - Petróleo y sus derivados - Agua - Aire - Manejo de materiales abrasivos - Manejo de alimentos sólidos y líquidos - Manejo de productos químicos

23 MANGUERAS AUTOMOTRICES Y PARA SERVICIO PESADO
Existe una amplia gama de mangueras para aplicaciones automotrices y de servicio pesado para aplicaciones de: sistemas de enfriamiento (radiador) moldeada y flexible, ducto de gases, de silicon para turbocargador, de ventila- cion para aire, calefaccion, líneas de combustible,limpia- parabrisas, frenos hidráulicos y de aire, etc.

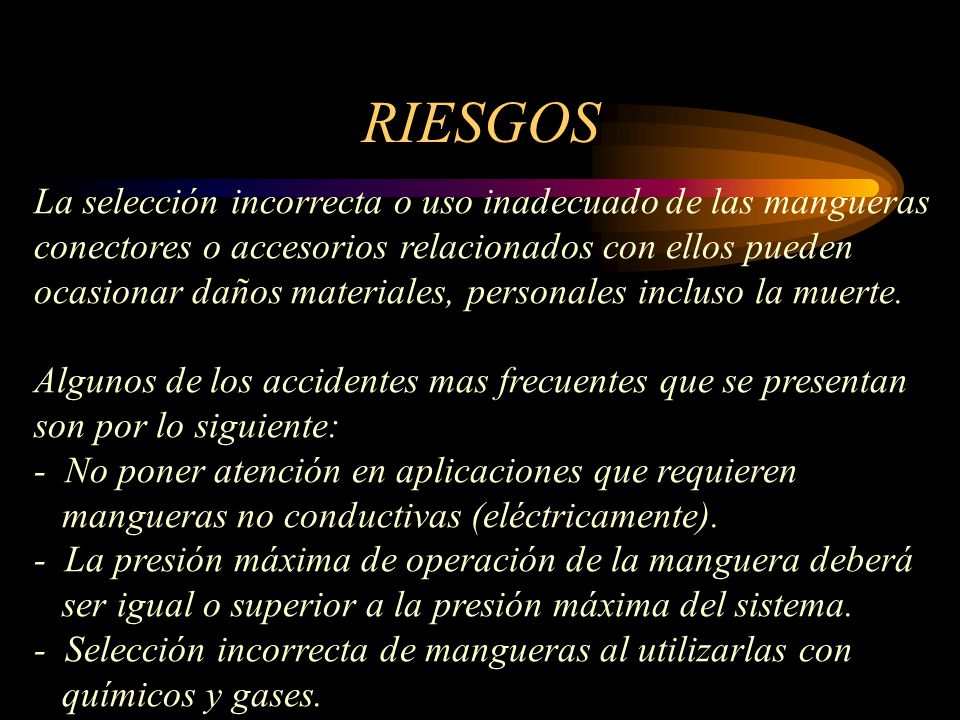

24 RIESGOS La selección incorrecta o uso inadecuado de las mangueras
conectores o accesorios relacionados con ellos pueden ocasionar daños materiales, personales incluso la muerte. Algunos de los accidentes mas frecuentes que se presentan son por lo siguiente: - No poner atención en aplicaciones que requieren mangueras no conductivas (eléctricamente). - La presión máxima de operación de la manguera deberá ser igual o superior a la presión máxima del sistema. - Selección incorrecta de mangueras al utilizarlas con químicos y gases.
