HIDRÁULICA DE CAPTACIONES

Presentación del tema: "HIDRÁULICA DE CAPTACIONES"— Transcripción de la presentación:

1 HIDRÁULICA DE CAPTACIONES
ÍNDICE Ensayos de pulso Pozos en medios fracturados Ensayos Lefranc Ensayos Lugeon Ensayos Gilg-Gavard

2 HIDRÁULICA DE CAPTACIONES

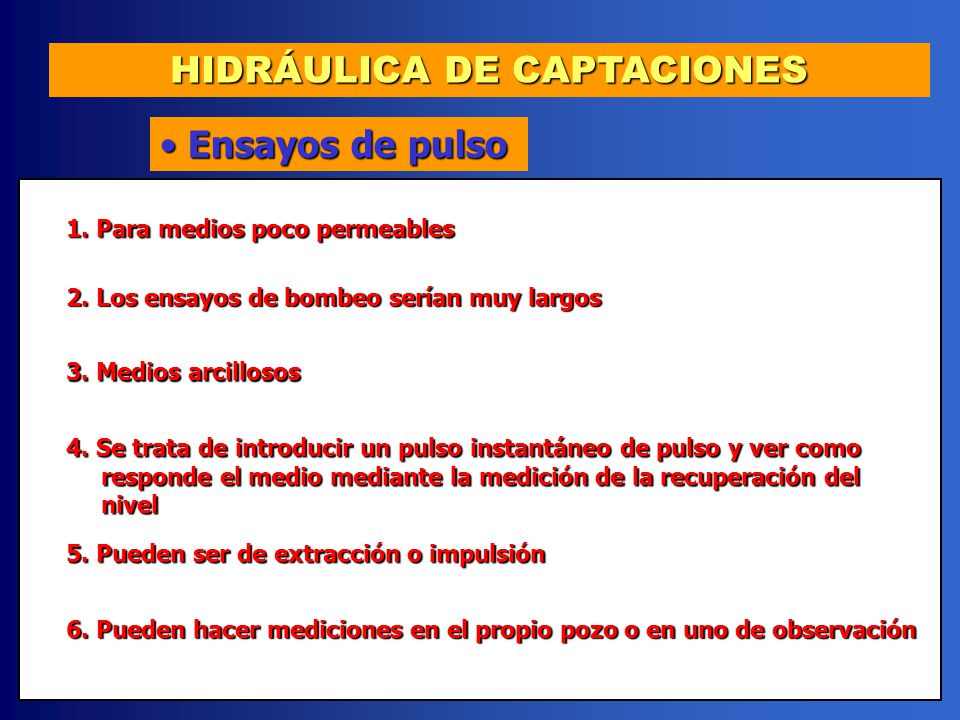

Ensayos de pulso 1. Para medios poco permeables 2. Los ensayos de bombeo serían muy largos 3. Medios arcillosos 4. Se trata de introducir un pulso instantáneo de pulso y ver como responde el medio mediante la medición de la recuperación del nivel 5. Pueden ser de extracción o impulsión 6. Pueden hacer mediciones en el propio pozo o en uno de observación

3 HIDRÁULICA DE CAPTACIONES

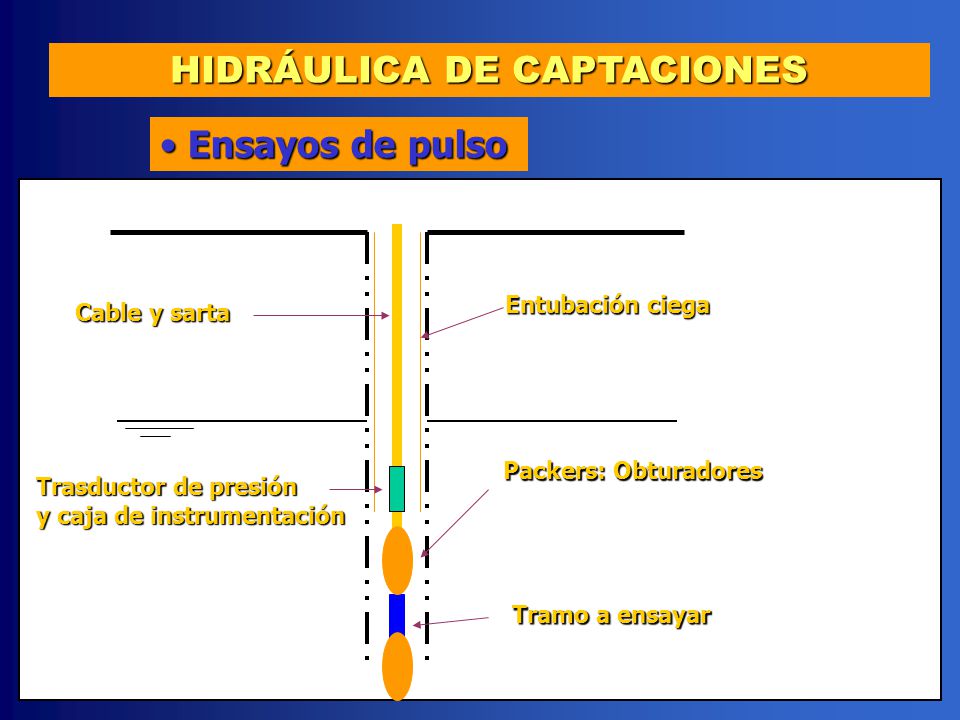

Ensayos de pulso Entubación ciega Cable y sarta Packers: Obturadores Trasductor de presión y caja de instrumentación Tramo a ensayar

4 HIDRÁULICA DE CAPTACIONES
Ensayos de pulso Entubación ciega Cable y sarta Packers: Obturadores Trasductor de presión y caja de instrumentación Tramo aislado

5 HIDRÁULICA DE CAPTACIONES
ÍNDICE Ensayos de pulso Pozos en medios fracturados Ensayos Lefranc Ensayos Lugeon Ensayos Gilg-Gavard

6 HIDRÁULICA DE CAPTACIONES

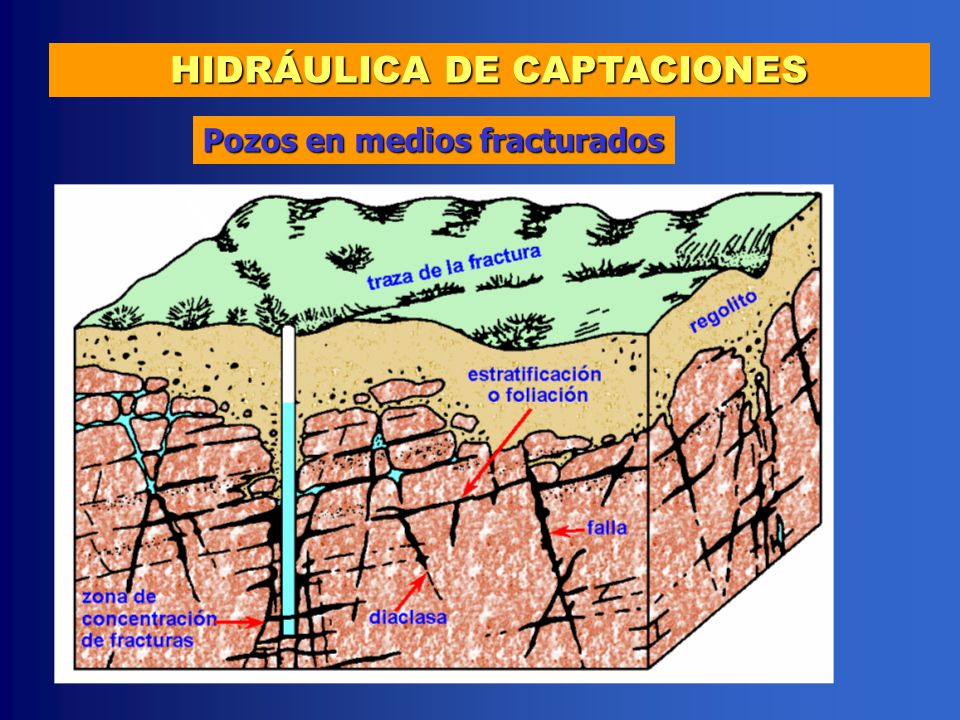

Pozos en medios fracturados

7 HIDRÁULICA DE CAPTACIONES
Pozos en medios fracturados

8 HIDRÁULICA DE CAPTACIONES

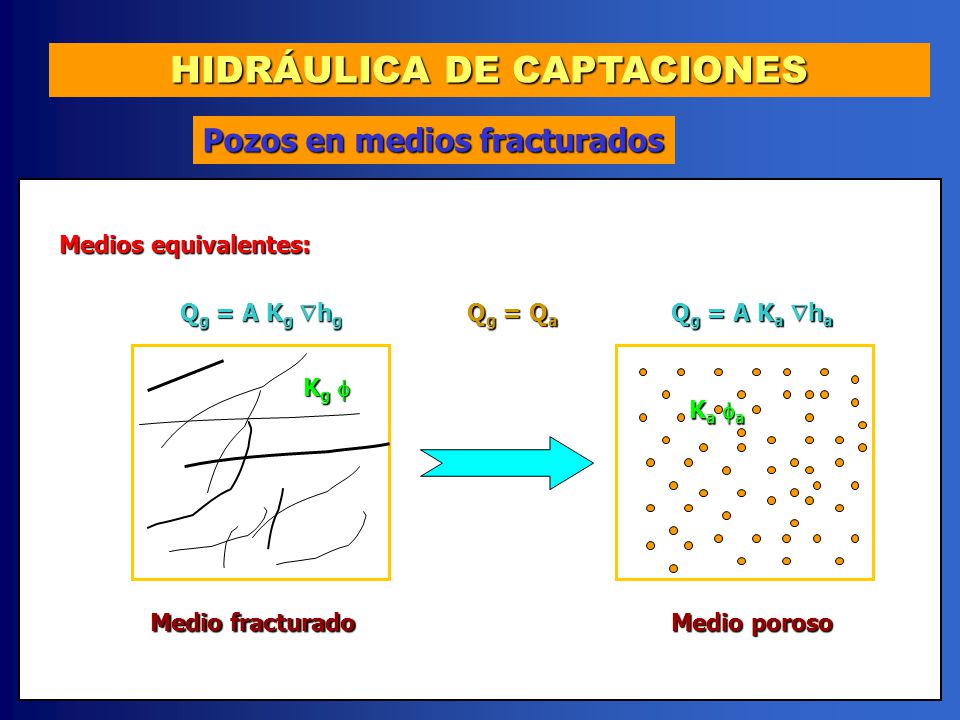

Pozos en medios fracturados Medios equivalentes: Qg = A Kg hg Qg = Qa Qg = A Ka ha Kg  Ka a Medio fracturado Medio poroso

9 HIDRÁULICA DE CAPTACIONES

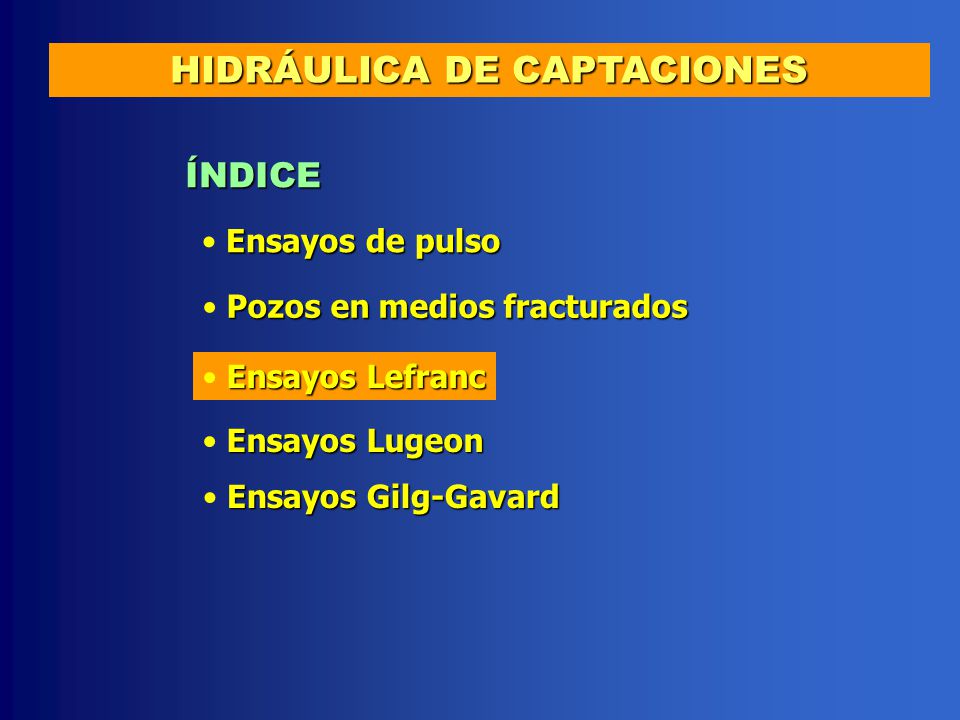

ÍNDICE Ensayos de pulso Pozos en medios fracturados Ensayos Lefranc Ensayos Lugeon Ensayos Gilg-Gavard

10 HIDRÁULICA DE CAPTACIONES
Ensayos Lefranc 1. Para sondeos en ejecución 2. El sondeo se va entubando en el avance 3. Zona filtrante: 50 cm de sondeo sin entubar 4. Se introduce un determinado volumen de agua en un tiempo determinado 5. Volumen introducido: Agua inyectada – agua rebosada 6. Medida de la permeabilidad

11 HIDRÁULICA DE CAPTACIONES

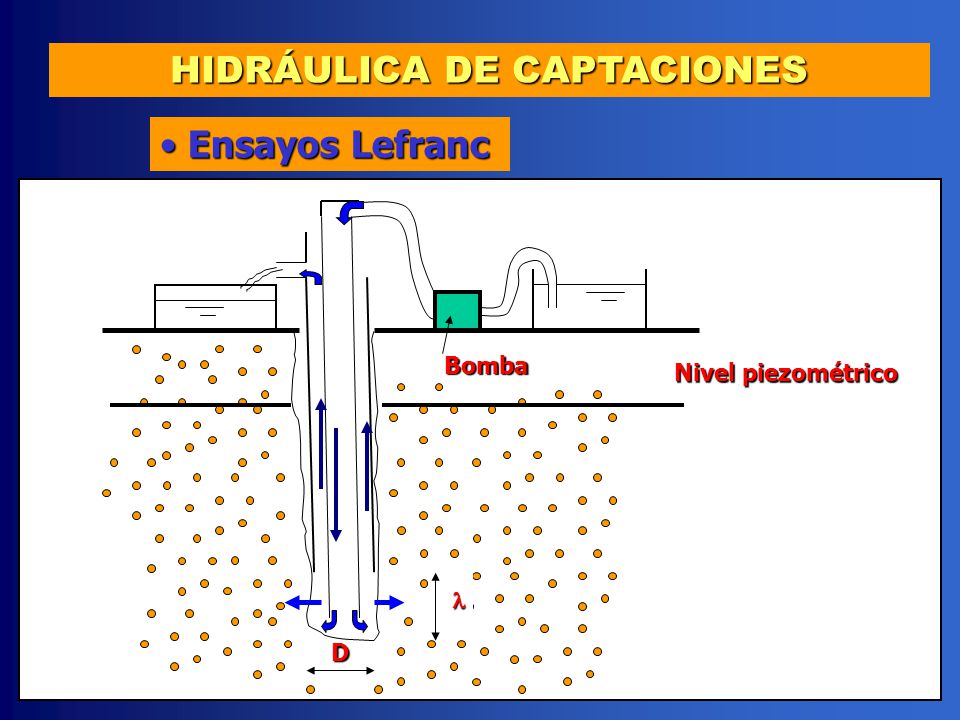

Ensayos Lefranc Bomba Nivel piezométrico  D

12 HIDRÁULICA DE CAPTACIONES

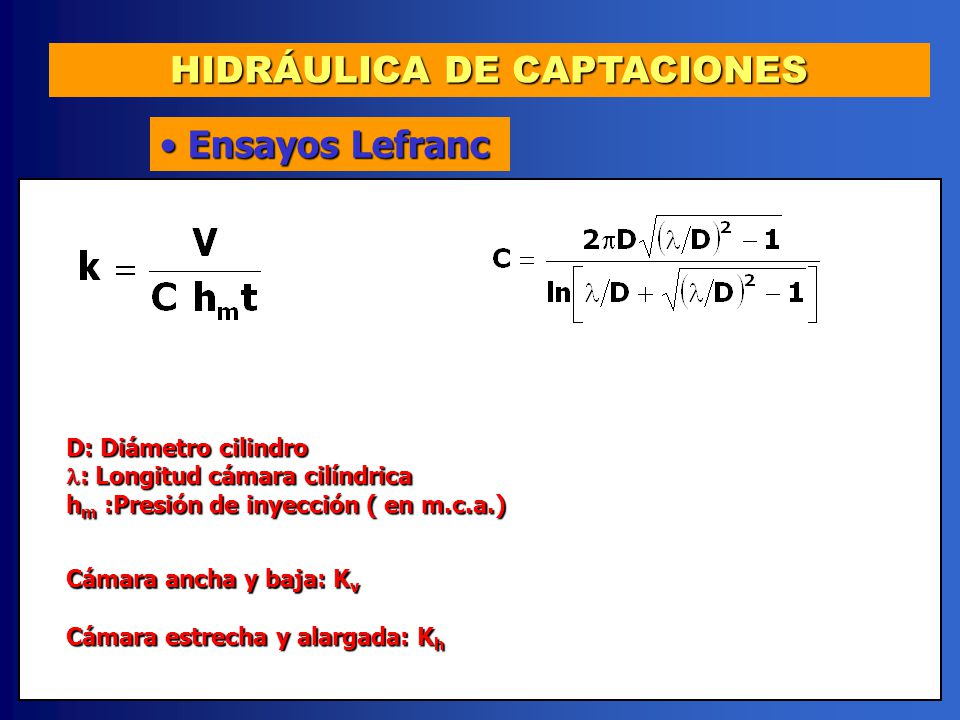

Ensayos Lefranc D: Diámetro cilindro : Longitud cámara cilíndrica hm :Presión de inyección ( en m.c.a.) Cámara ancha y baja: Kv Cámara estrecha y alargada: Kh

13 HIDRÁULICA DE CAPTACIONES

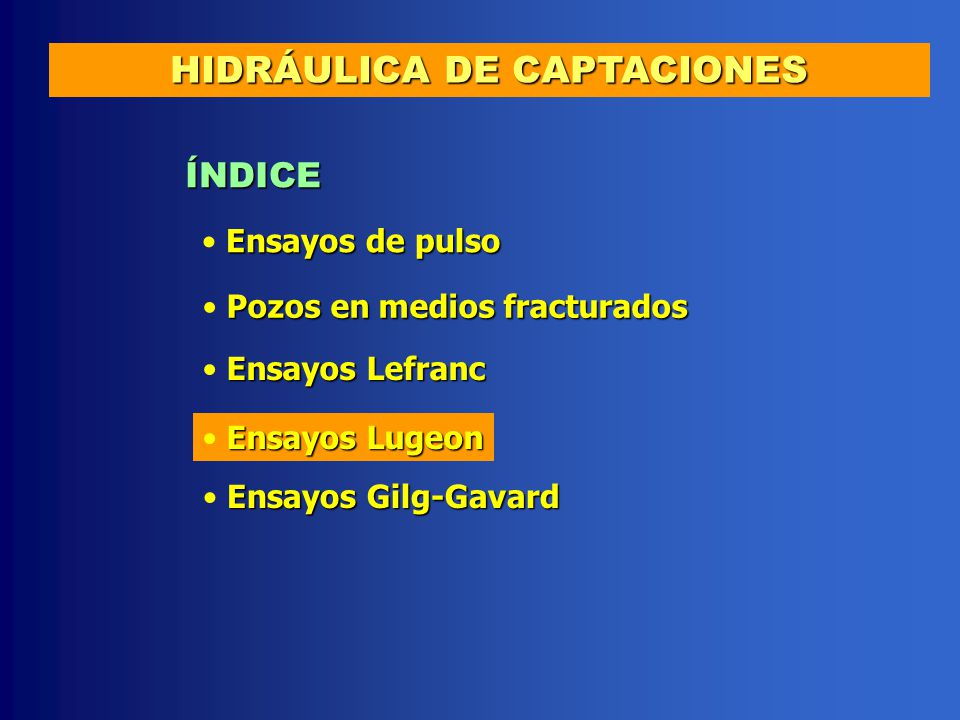

ÍNDICE Ensayos de pulso Pozos en medios fracturados Ensayos Lefranc Ensayos Lugeon Ensayos Gilg-Gavard

14 HIDRÁULICA DE CAPTACIONES

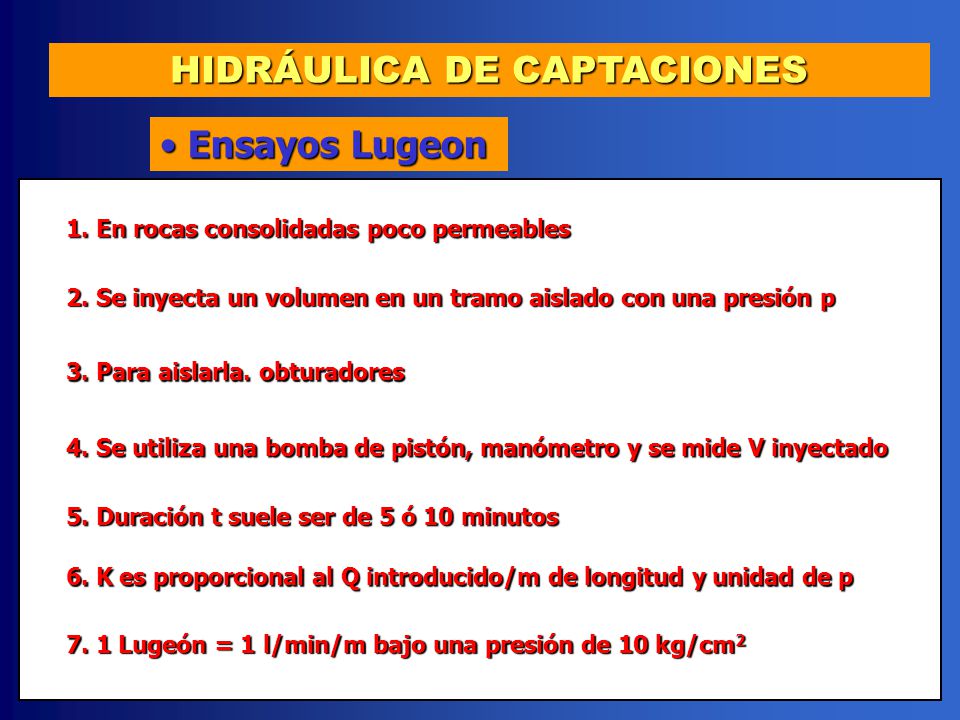

Ensayos Lugeon 1. En rocas consolidadas poco permeables 2. Se inyecta un volumen en un tramo aislado con una presión p 3. Para aislarla. obturadores 4. Se utiliza una bomba de pistón, manómetro y se mide V inyectado 5. Duración t suele ser de 5 ó 10 minutos 6. K es proporcional al Q introducido/m de longitud y unidad de p 7. 1 Lugeón = 1 l/min/m bajo una presión de 10 kg/cm2

15 HIDRÁULICA DE CAPTACIONES

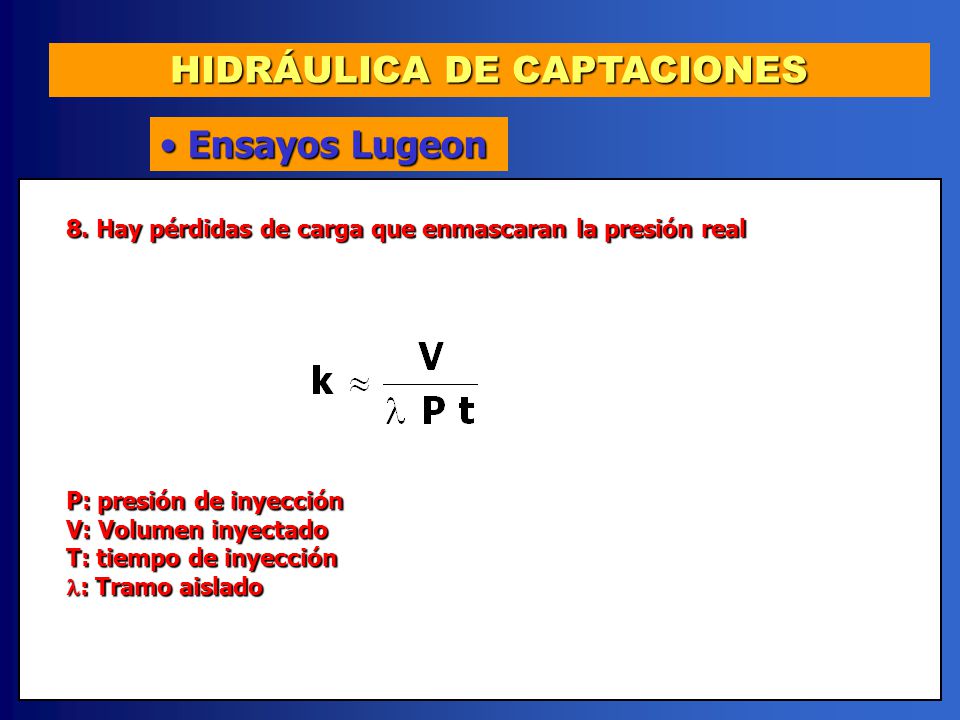

Ensayos Lugeon 8. Hay pérdidas de carga que enmascaran la presión real P: presión de inyección V: Volumen inyectado T: tiempo de inyección : Tramo aislado

16 HIDRÁULICA DE CAPTACIONES
ÍNDICE Ensayos de pulso Pozos en medios fracturados Ensayos Lefranc Ensayos Lugeon Ensayos Gilg-Gavard

17 HIDRÁULICA DE CAPTACIONES

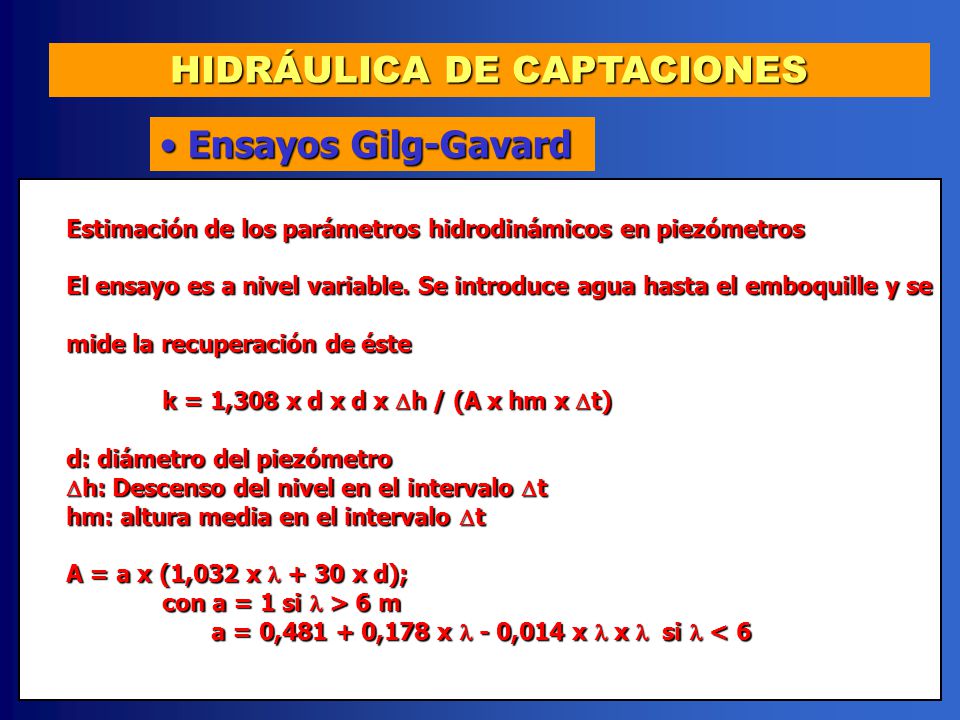

Ensayos Gilg-Gavard Estimación de los parámetros hidrodinámicos en piezómetros El ensayo es a nivel variable. Se introduce agua hasta el emboquille y se mide la recuperación de éste k = 1,308 x d x d x h / (A x hm x t) d: diámetro del piezómetro h: Descenso del nivel en el intervalo t hm: altura media en el intervalo t A = a x (1,032 x  + 30 x d); con a = 1 si  > 6 m a = 0, ,178 x  - 0,014 x  x  si  < 6

18 HIDRÁULICA DE CAPTACIONES

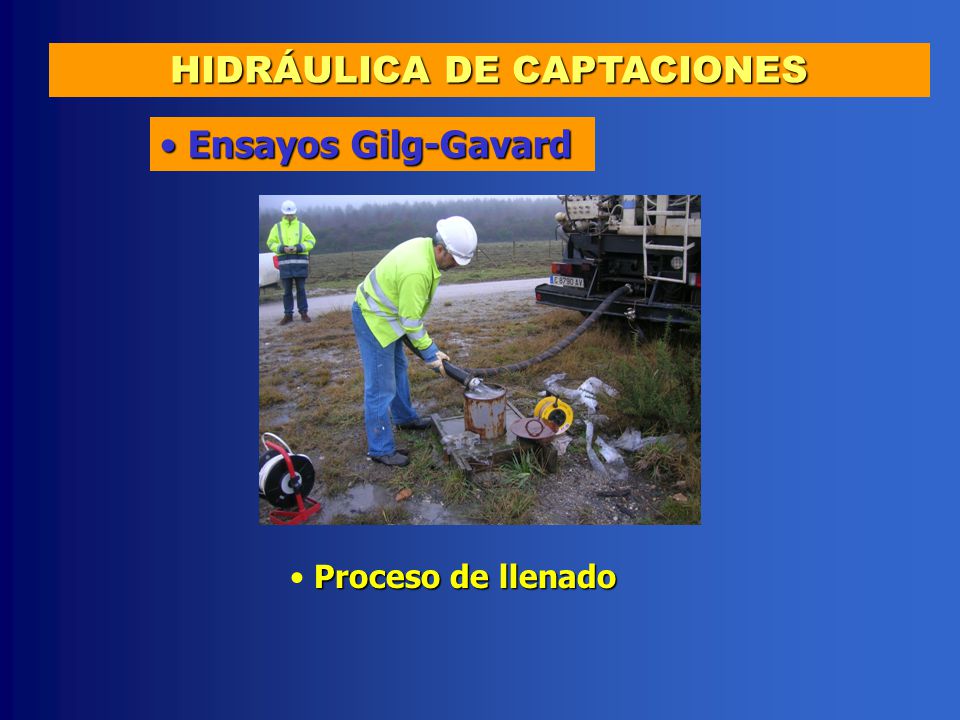

Ensayos Gilg-Gavard Proceso de llenado

19 HIDRÁULICA DE CAPTACIONES

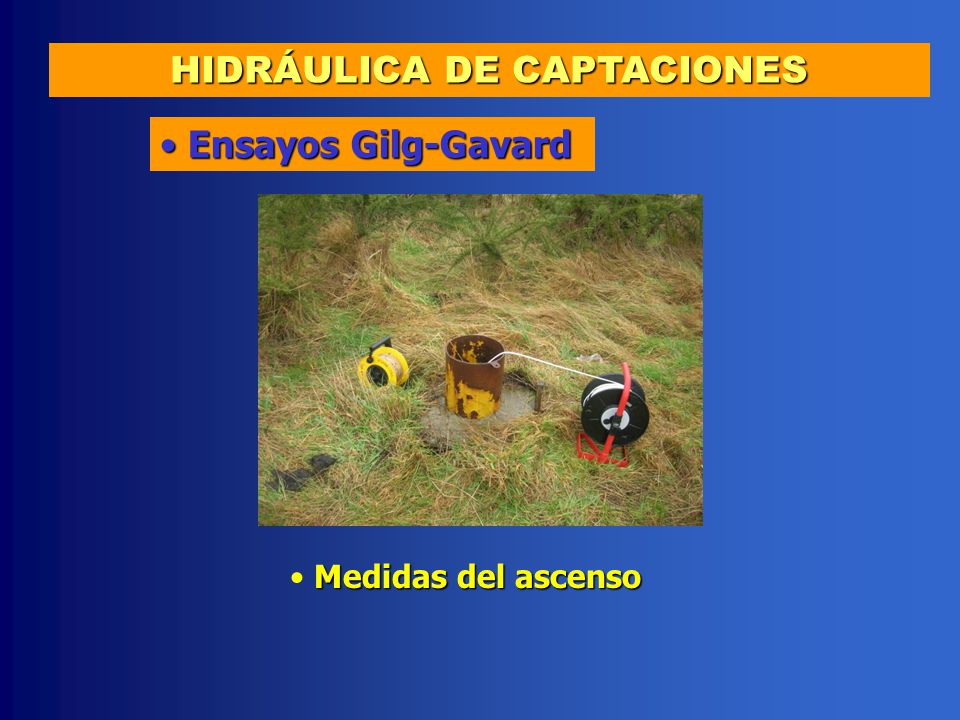

Ensayos Gilg-Gavard Medidas del ascenso

20 HIDRÁULICA DE CAPTACIONES
Ensayos Gilg-Gavard Medidas del ascenso en el piezómetro

21 HIDRÁULICA DE CAPTACIONES

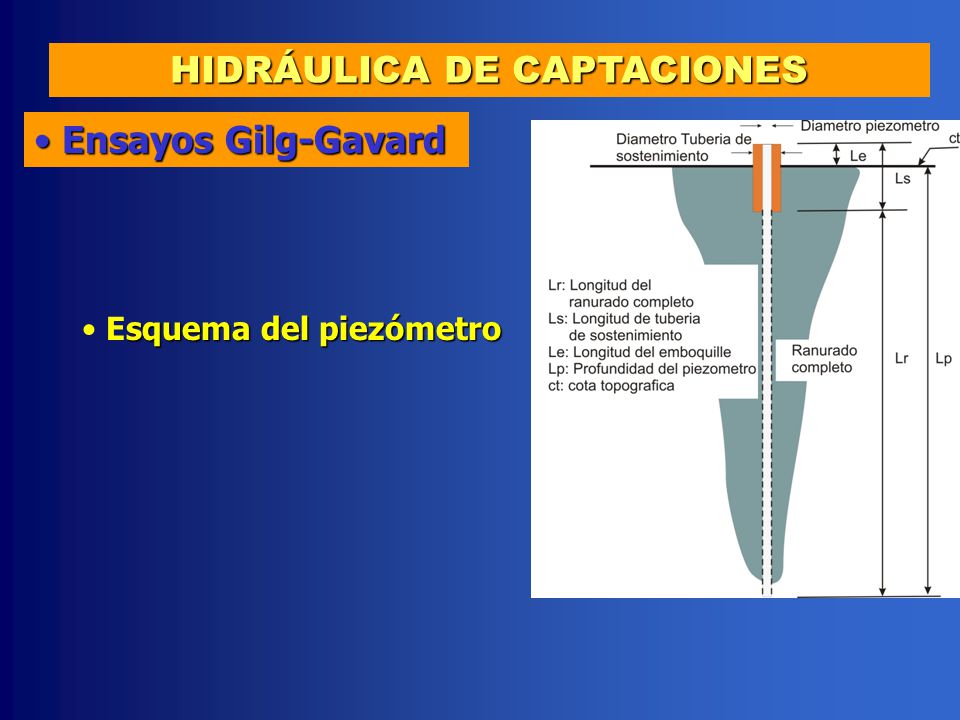

Ensayos Gilg-Gavard Esquema del piezómetro

22 HIDRÁULICA DE CAPTACIONES
Ensayos Gilg-Gavard Ascenso del nivel en el piezómetro K = 0,00007 cm/s
