DUCTOS TEXTILES MR.

Presentación del tema: "DUCTOS TEXTILES MR."— Transcripción de la presentación:

1 DUCTOS TEXTILES MR

2

3 DIFUSIÓN DE AIRE HOMOGENEIZADA POR DUCTO TEXTIL
MR DIFUSIÓN DE AIRE HOMOGENEIZADA POR DUCTO TEXTIL

4

5 MR DUCTOS TEXTILES Datos Técnicos V OCABULARIO

6

7 DUCTOS TEXTILES Datos Técnicos
MR DUCTOS TEXTILES Datos Técnicos DIFUSIÓN Fenómeno mediante el cual diferentes fluidos en contacto adquieren una repartición homogénea de propiedades. Fenómeno de distribución de aire en un espacio dado, mediante orificios de soplado (rejillas, conducto, etc...) según las diferentes direcciones y volúmenes. Conducto que sirve para disminuir la velocidad de un fluido y aumentar su presión. Los difusores textiles aseguran la difusión del aire en un local determinado. DIFUSOR

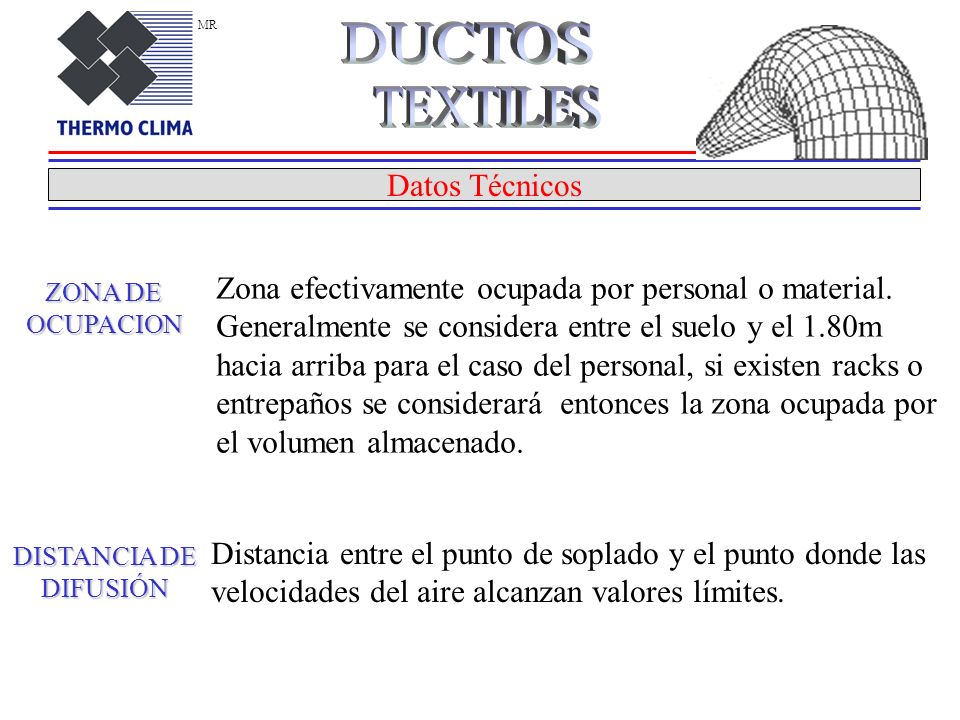

8 DUCTOS TEXTILES Datos Técnicos
MR DUCTOS TEXTILES Datos Técnicos Zona efectivamente ocupada por personal o material. Generalmente se considera entre el suelo y el 1.80m hacia arriba para el caso del personal, si existen racks o entrepaños se considerará entonces la zona ocupada por el volumen almacenado. ZONA DE OCUPACION Distancia entre el punto de soplado y el punto donde las velocidades del aire alcanzan valores límites. DISTANCIA DE DIFUSIÓN

9 DUCTOS TEXTILES Datos Técnicos
MR DUCTOS TEXTILES Datos Técnicos INDUCCION La inducción se define como la capacidad de un flujo inducido para desplazar un volumen de aire n veces más grande que su propio volumen. PRESIÓN ESTÁTICA Es la presión al interior de un fluido (en reposo o en movi- miento). En la práctica, cuando se mide la presión estática de un fluido en movimiento, se efectúa esta medición per- pendicularmente a la velocidad. PRESIÓN DINÁMICA Es la energía cinética de un fluido.

10

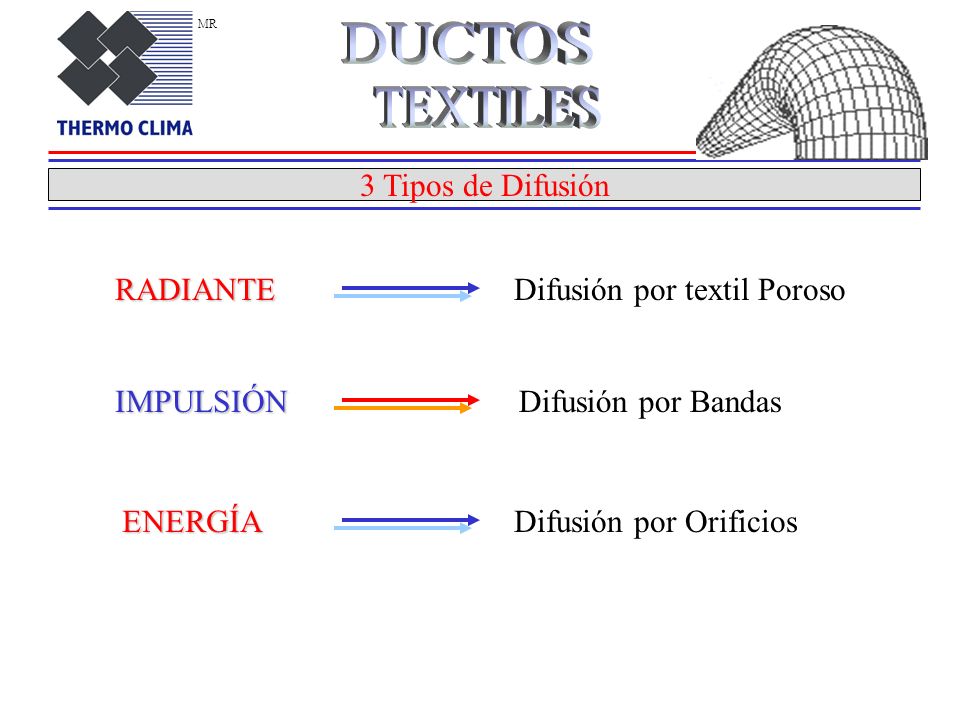

11 DUCTOS TEXTILES 3 Tipos de Difusión RADIANTE
MR DUCTOS TEXTILES 3 Tipos de Difusión RADIANTE Difusión por textil Poroso IMPULSIÓN Difusión por Bandas ENERGÍA Difusión por Orificios

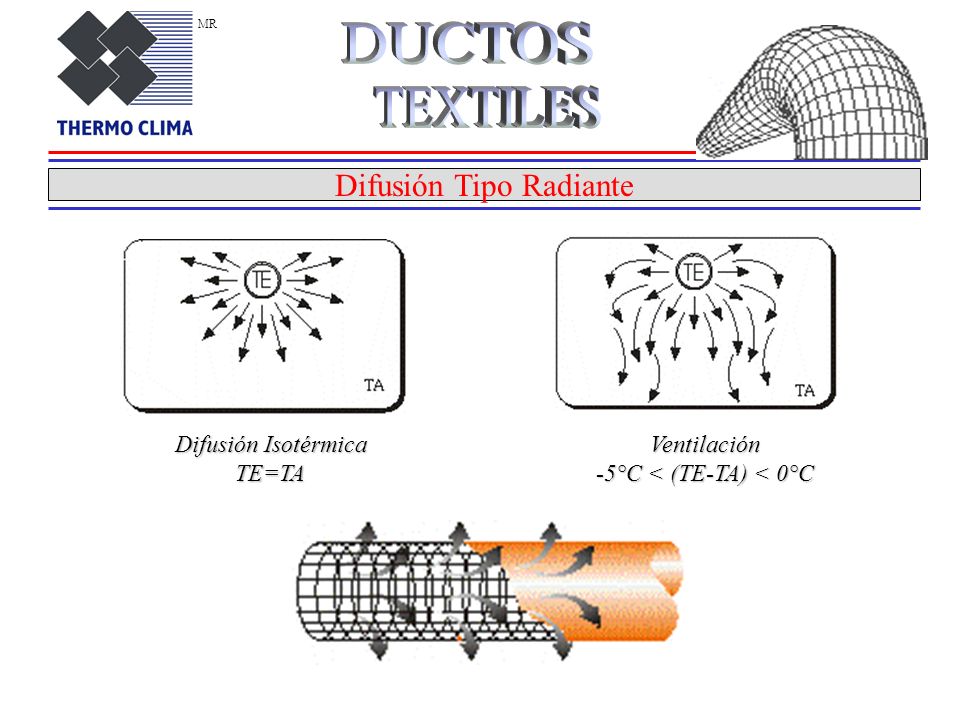

12 DUCTOS TEXTILES Difusión Tipo Radiante Difusión Isotérmica TE=TA
MR DUCTOS TEXTILES Difusión Tipo Radiante Difusión Isotérmica TE=TA Ventilación -5°C < (TE-TA) < 0°C

13 Difusión Tipo Impulsión
MR DUCTOS TEXTILES Difusión Tipo Impulsión Difusión orientada hacia abajo Difusión orientada hacia arriba

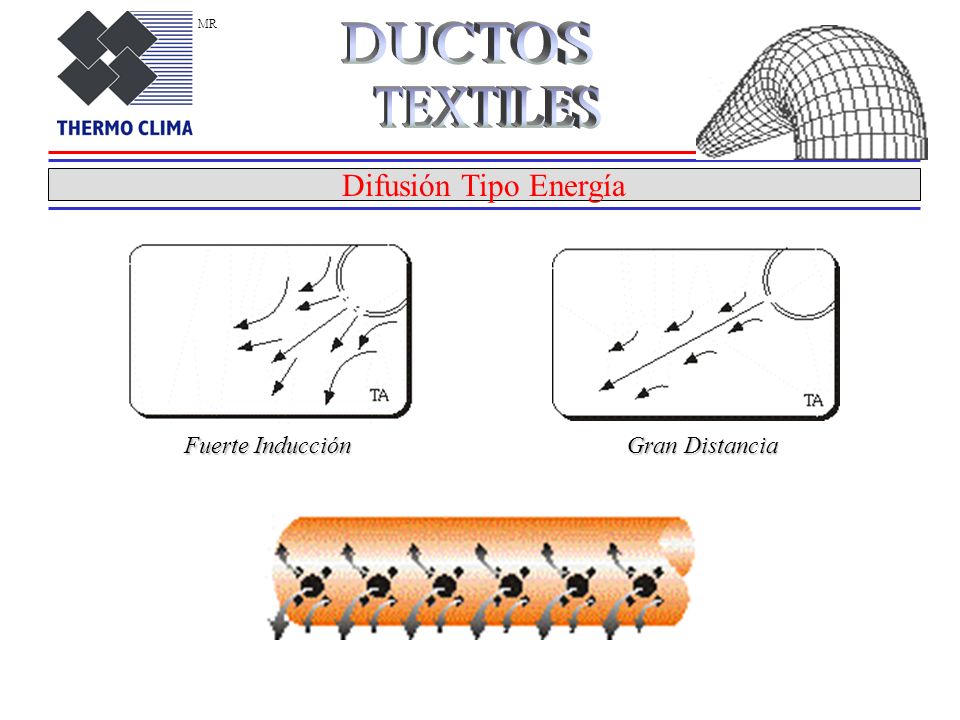

14 DUCTOS TEXTILES Difusión Tipo Energía Fuerte Inducción Gran Distancia
MR DUCTOS TEXTILES Difusión Tipo Energía Fuerte Inducción Gran Distancia

15 MR DUCTOS TEXTILES Difusión Tipo Radiante

16

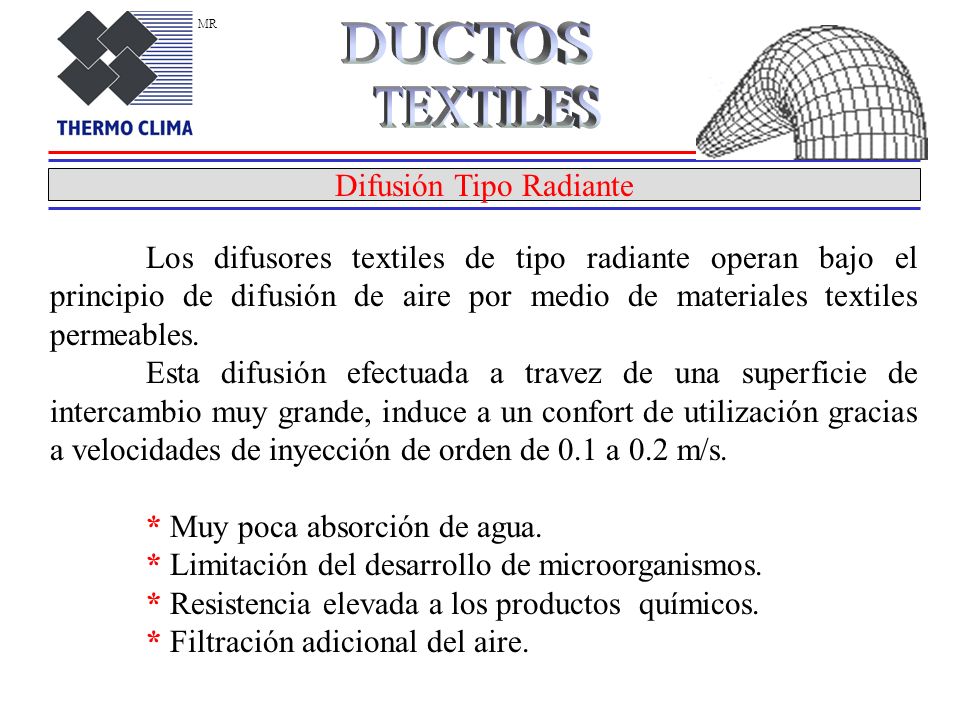

17 Difusión Tipo Radiante
MR DUCTOS TEXTILES Difusión Tipo Radiante Los difusores textiles de tipo radiante operan bajo el principio de difusión de aire por medio de materiales textiles permeables. Esta difusión efectuada a travez de una superficie de intercambio muy grande, induce a un confort de utilización gracias a velocidades de inyección de orden de 0.1 a 0.2 m/s. * Muy poca absorción de agua. * Limitación del desarrollo de microorganismos. * Resistencia elevada a los productos químicos. * Filtración adicional del aire.

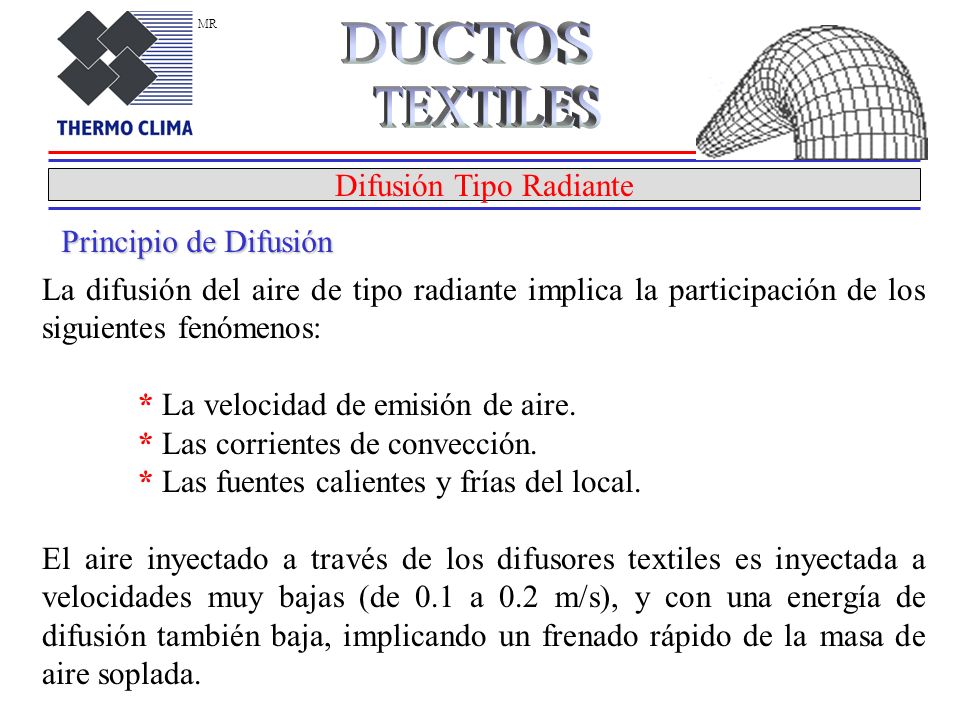

18 Difusión Tipo Radiante
MR DUCTOS TEXTILES Difusión Tipo Radiante Principio de Difusión La difusión del aire de tipo radiante implica la participación de los siguientes fenómenos: * La velocidad de emisión de aire. * Las corrientes de convección. * Las fuentes calientes y frías del local. El aire inyectado a través de los difusores textiles es inyectada a velocidades muy bajas (de 0.1 a 0.2 m/s), y con una energía de difusión también baja, implicando un frenado rápido de la masa de aire soplada.

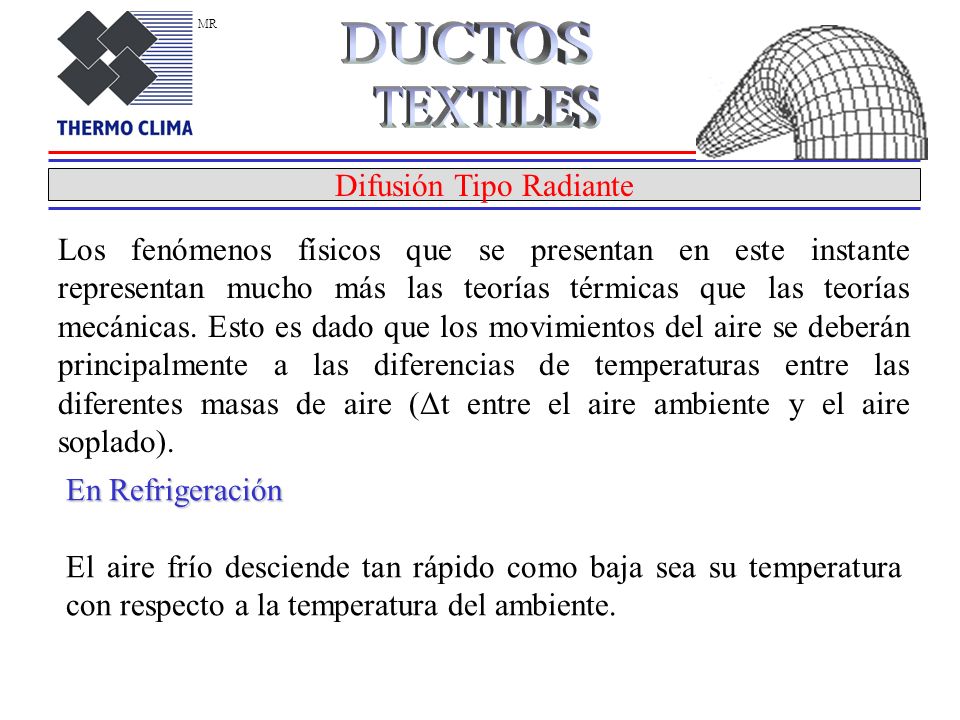

19 Difusión Tipo Radiante
MR DUCTOS TEXTILES Difusión Tipo Radiante Los fenómenos físicos que se presentan en este instante representan mucho más las teorías térmicas que las teorías mecánicas. Esto es dado que los movimientos del aire se deberán principalmente a las diferencias de temperaturas entre las diferentes masas de aire (Δt entre el aire ambiente y el aire soplado). En Refrigeración El aire frío desciende tan rápido como baja sea su temperatura con respecto a la temperatura del ambiente.

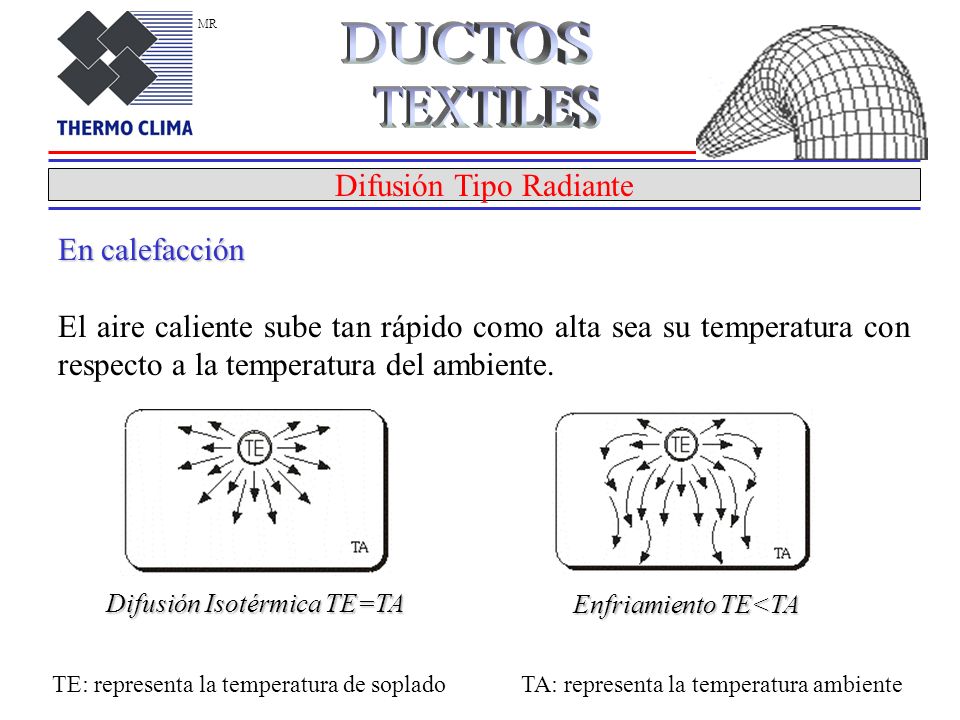

20 DUCTOS TEXTILES Difusión Tipo Radiante En calefacción
MR DUCTOS TEXTILES Difusión Tipo Radiante En calefacción El aire caliente sube tan rápido como alta sea su temperatura con respecto a la temperatura del ambiente. Difusión Isotérmica TE=TA Enfriamiento TE<TA TE: representa la temperatura de soplado TA: representa la temperatura ambiente

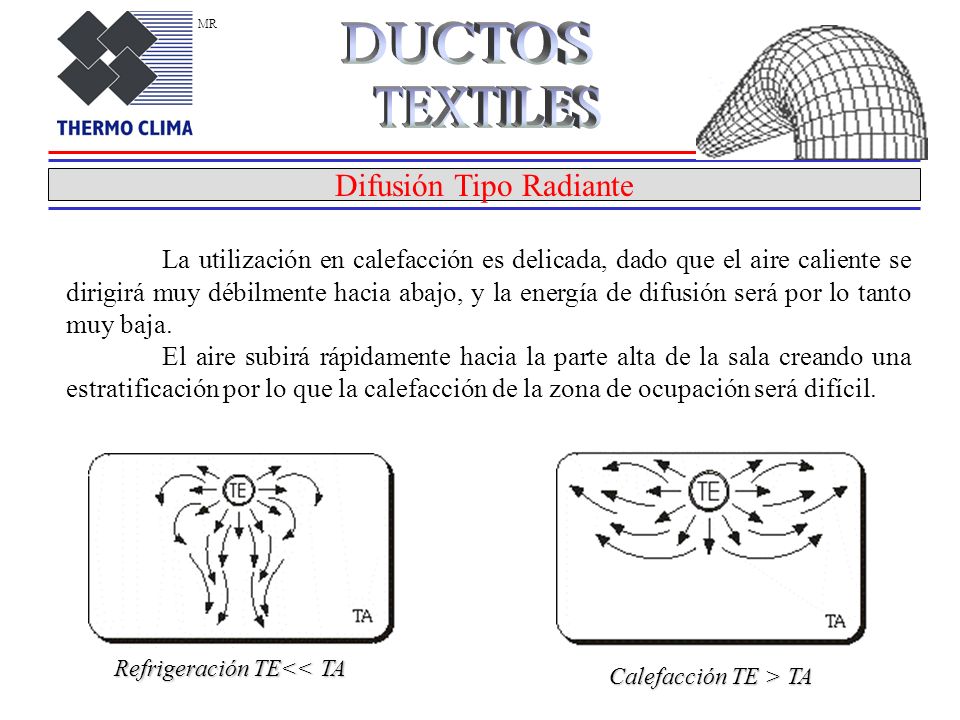

21 DUCTOS TEXTILES Difusión Tipo Radiante
MR DUCTOS TEXTILES Difusión Tipo Radiante La utilización en calefacción es delicada, dado que el aire caliente se dirigirá muy débilmente hacia abajo, y la energía de difusión será por lo tanto muy baja. El aire subirá rápidamente hacia la parte alta de la sala creando una estratificación por lo que la calefacción de la zona de ocupación será difícil. Refrigeración TE<< TA Calefacción TE > TA

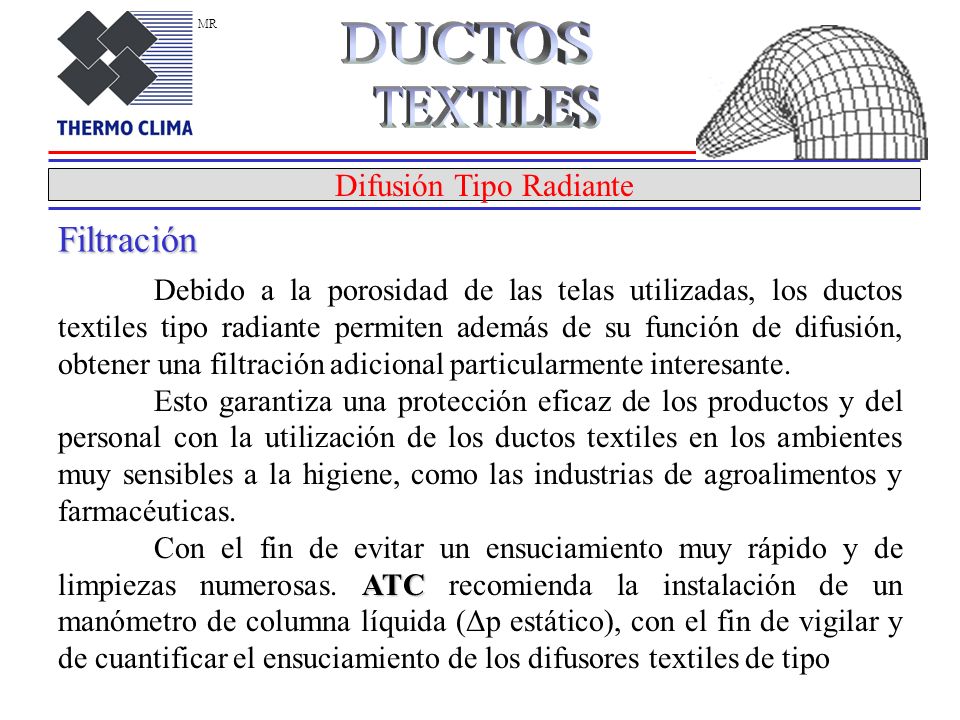

22 Difusión Tipo Radiante
MR DUCTOS TEXTILES Difusión Tipo Radiante Filtración Debido a la porosidad de las telas utilizadas, los ductos textiles tipo radiante permiten además de su función de difusión, obtener una filtración adicional particularmente interesante. Esto garantiza una protección eficaz de los productos y del personal con la utilización de los ductos textiles en los ambientes muy sensibles a la higiene, como las industrias de agroalimentos y farmacéuticas. Con el fin de evitar un ensuciamiento muy rápido y de limpiezas numerosas. ATC recomienda la instalación de un manómetro de columna líquida (Δp estático), con el fin de vigilar y de cuantificar el ensuciamiento de los difusores textiles de tipo

23 Difusión Tipo Radiante
MR DUCTOS TEXTILES Difusión Tipo Radiante radiante. Esto también es con el objetivo de optimizar las frecuencias de lavado de los ductos y siempre garantizando un funcionamiento óptimo de su red aerólica. Ventajas de un Sistema tipo Radiante * Mejores condiciones de trabajo cuando los locales tienen alturas de entre 2.3m y 4m . Este sistema permite evitar totalmente las sensaciones de corriente inducidas en el soplado. * Mejores condiciones de proceso, cuando los productos requieran un ambiente perfectamente homogéneo y velocidades de aire muy bajas.

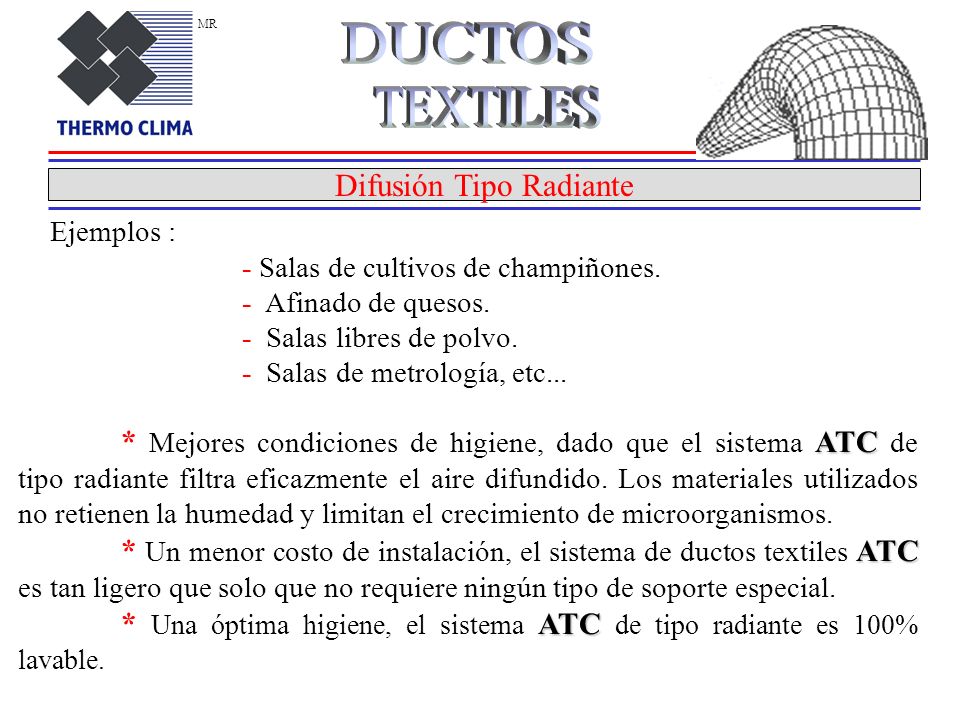

24 Difusión Tipo Radiante
MR DUCTOS TEXTILES Difusión Tipo Radiante Ejemplos : - Salas de cultivos de champiñones Afinado de quesos. - Salas libres de polvo. - Salas de metrología, etc... * Mejores condiciones de higiene, dado que el sistema ATC de tipo radiante filtra eficazmente el aire difundido. Los materiales utilizados no retienen la humedad y limitan el crecimiento de microorganismos. * Un menor costo de instalación, el sistema de ductos textiles ATC es tan ligero que solo que no requiere ningún tipo de soporte especial. * Una óptima higiene, el sistema ATC de tipo radiante es 100% lavable.

25 MR DUCTOS TEXTILES Difusión Tipo Impulsión

26

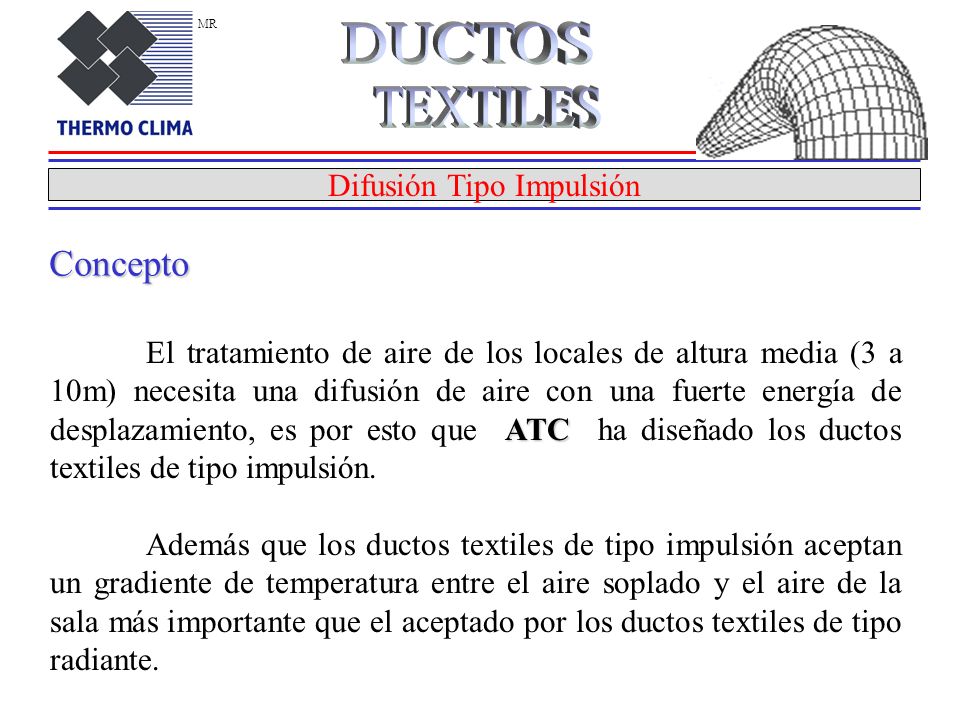

27 Difusión Tipo Impulsión
MR DUCTOS TEXTILES Difusión Tipo Impulsión Concepto El tratamiento de aire de los locales de altura media (3 a 10m) necesita una difusión de aire con una fuerte energía de desplazamiento, es por esto que ATC ha diseñado los ductos textiles de tipo impulsión. Además que los ductos textiles de tipo impulsión aceptan un gradiente de temperatura entre el aire soplado y el aire de la sala más importante que el aceptado por los ductos textiles de tipo radiante.

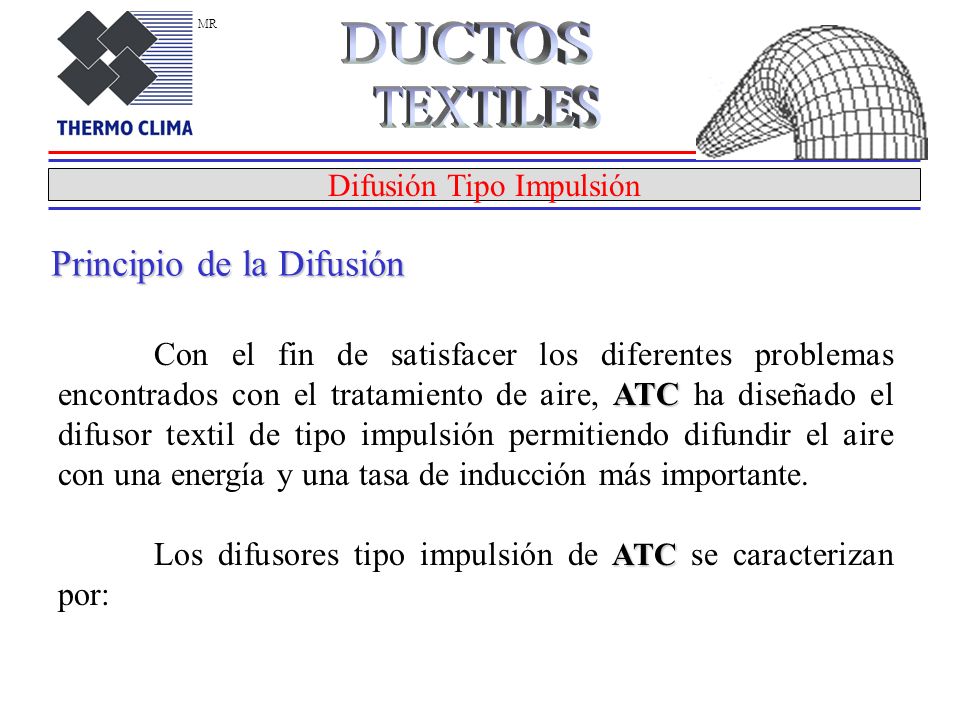

28 DUCTOS TEXTILES Principio de la Difusión
MR DUCTOS TEXTILES Difusión Tipo Impulsión Principio de la Difusión Con el fin de satisfacer los diferentes problemas encontrados con el tratamiento de aire, ATC ha diseñado el difusor textil de tipo impulsión permitiendo difundir el aire con una energía y una tasa de inducción más importante. Los difusores tipo impulsión de ATC se caracterizan por:

29 DUCTOS TEXTILES Flujos de aire elevados Difusión Tipo Impulsión
MR DUCTOS TEXTILES Difusión Tipo Impulsión Flujos de aire elevados * Una relación entre presión estática y velocidad de inyección, que permite con potencias de ventilación relativamente bajas obtener un movimiento de aire importante, ganando así en energía. * La diferencia de temperaturas entre el aire de la cámara y el aire del ducto es menos importante. * Es posible una utilización en sistemas reversibles si el Δt y/o la cantidad de aire son relativamente bajos.

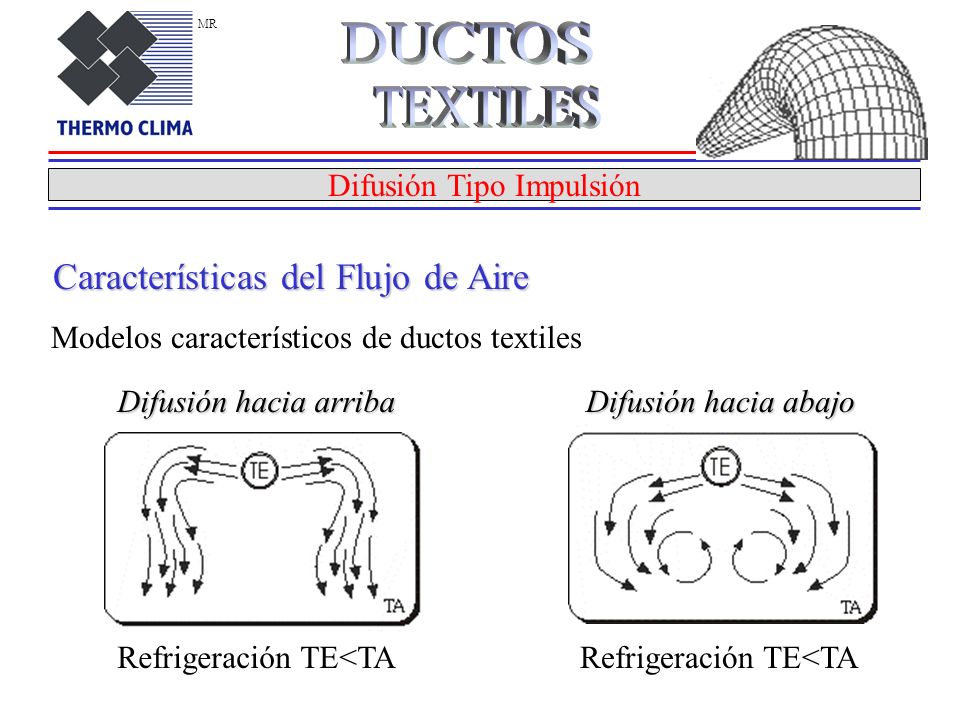

30 DUCTOS TEXTILES Características del Flujo de Aire
MR DUCTOS TEXTILES Difusión Tipo Impulsión Características del Flujo de Aire Modelos característicos de ductos textiles Difusión hacia arriba Difusión hacia abajo Refrigeración TE<TA Refrigeración TE<TA

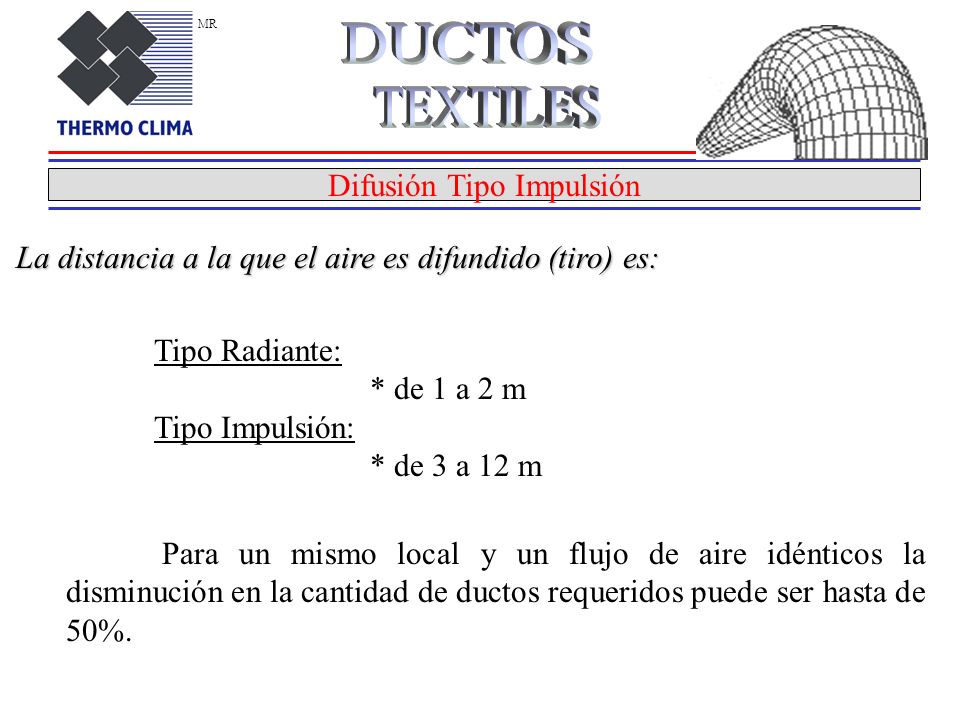

31 DUCTOS TEXTILES Difusión Tipo Impulsión
MR DUCTOS TEXTILES Difusión Tipo Impulsión La distancia a la que el aire es difundido (tiro) es: Tipo Radiante: * de 1 a 2 m Tipo Impulsión: * de 3 a 12 m Para un mismo local y un flujo de aire idénticos la disminución en la cantidad de ductos requeridos puede ser hasta de 50%.

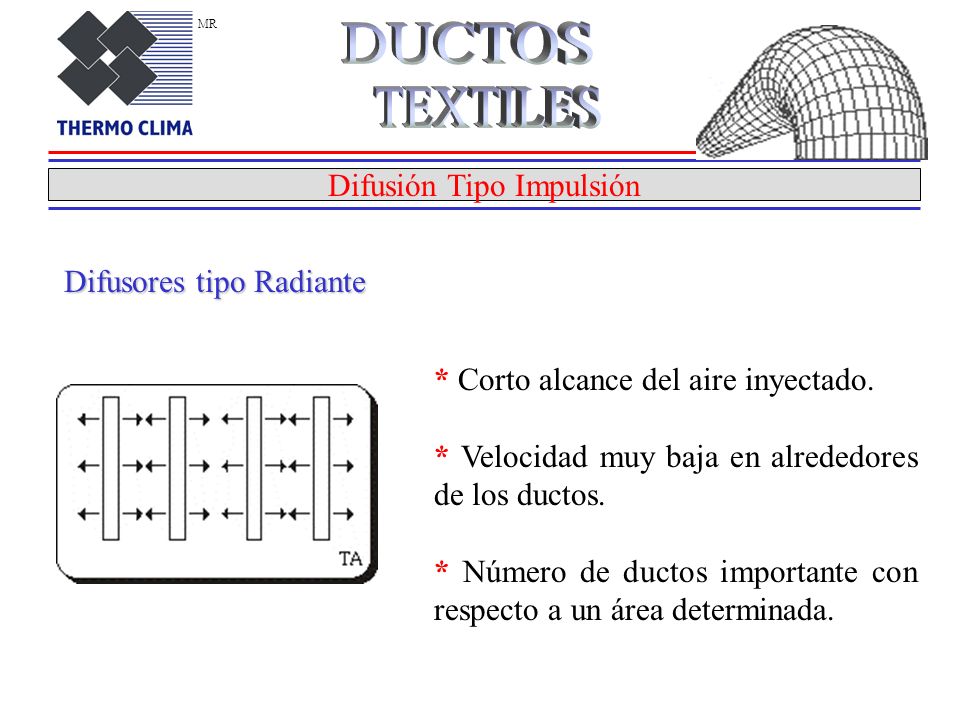

32 DUCTOS TEXTILES Difusión Tipo Impulsión Difusores tipo Radiante
MR DUCTOS TEXTILES Difusión Tipo Impulsión Difusores tipo Radiante * Corto alcance del aire inyectado. * Velocidad muy baja en alrededores de los ductos. * Número de ductos importante con respecto a un área determinada.

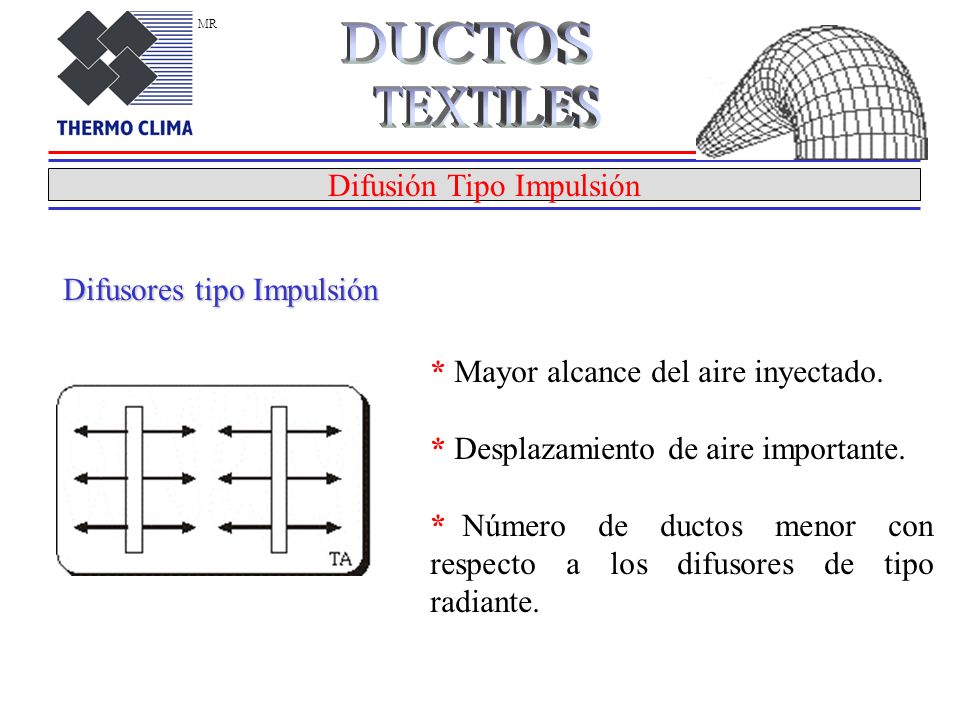

33 DUCTOS TEXTILES Difusión Tipo Impulsión Difusores tipo Impulsión
MR DUCTOS TEXTILES Difusión Tipo Impulsión Difusores tipo Impulsión * Mayor alcance del aire inyectado. * Desplazamiento de aire importante. * Número de ductos menor con respecto a los difusores de tipo radiante.

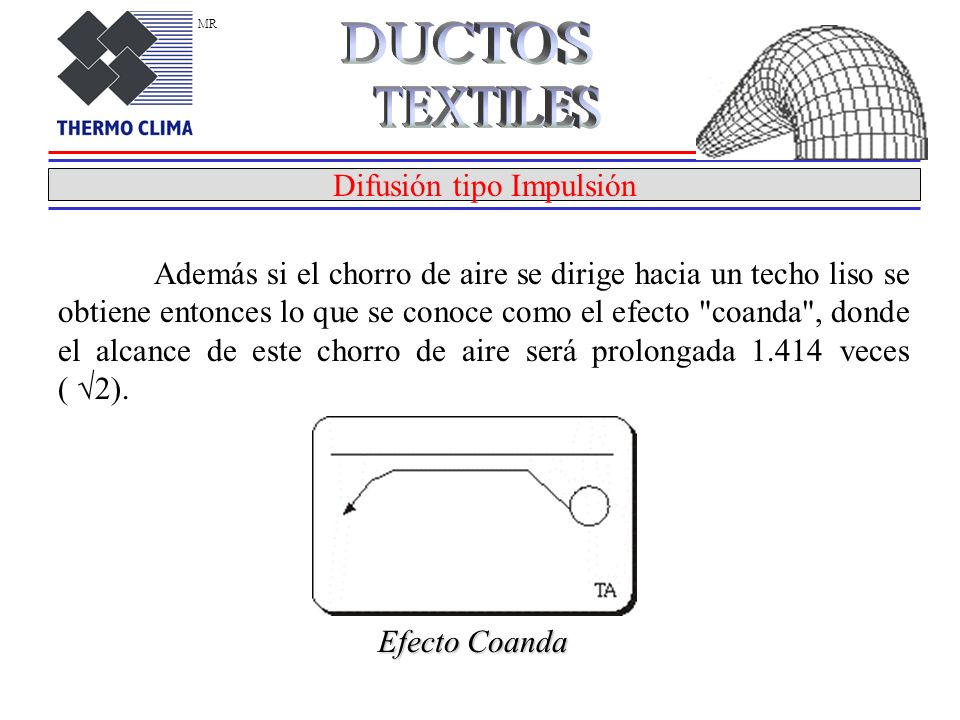

34 Difusión tipo Impulsión
MR DUCTOS TEXTILES Difusión tipo Impulsión Además si el chorro de aire se dirige hacia un techo liso se obtiene entonces lo que se conoce como el efecto "coanda", donde el alcance de este chorro de aire será prolongada veces ( √2). Efecto Coanda

35 Ventajas de un Sistema tipo Impulsión
MR DUCTOS TEXTILES Difusión tipo Impulsión Ventajas de un Sistema tipo Impulsión * Una mayor eficiencia en la cantidad de aire renovado en las salas de mediana altura permitiendo una importante desestratificación del aire. * Mejores condiciones de utilización en los locales cargados de polvo (Industrias madereras, Industrias siderúrgicas, etc...) El factor de ensuciamiento más bajo de los difusores implicará un mantenimiento menos intenso con respecto a la difusión tipo radiante. * Un menor costo de instalación, la inyección del aire permite obtener distancias de difusión importantes, lo que implica la reducción del numero de antenas difusoras.

36 MR DUCTOS TEXTILES Difusión Tipo Energía

37

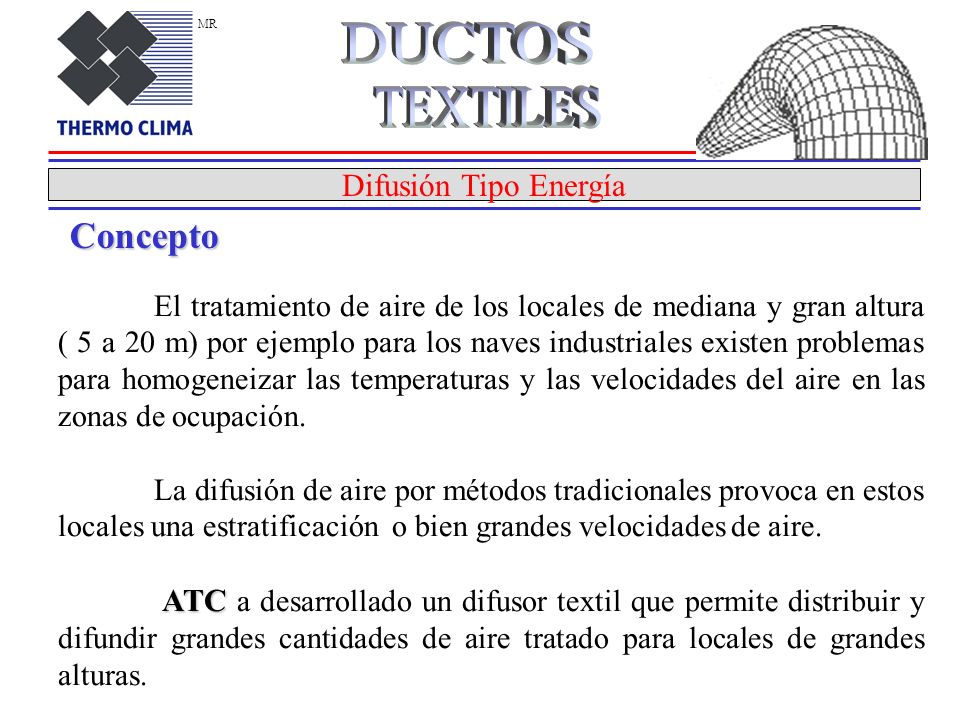

38 DUCTOS TEXTILES Concepto Difusión Tipo Energía
MR DUCTOS TEXTILES Difusión Tipo Energía Concepto El tratamiento de aire de los locales de mediana y gran altura ( 5 a 20 m) por ejemplo para los naves industriales existen problemas para homogeneizar las temperaturas y las velocidades del aire en las zonas de ocupación. La difusión de aire por métodos tradicionales provoca en estos locales una estratificación o bien grandes velocidades de aire. ATC a desarrollado un difusor textil que permite distribuir y difundir grandes cantidades de aire tratado para locales de grandes alturas.

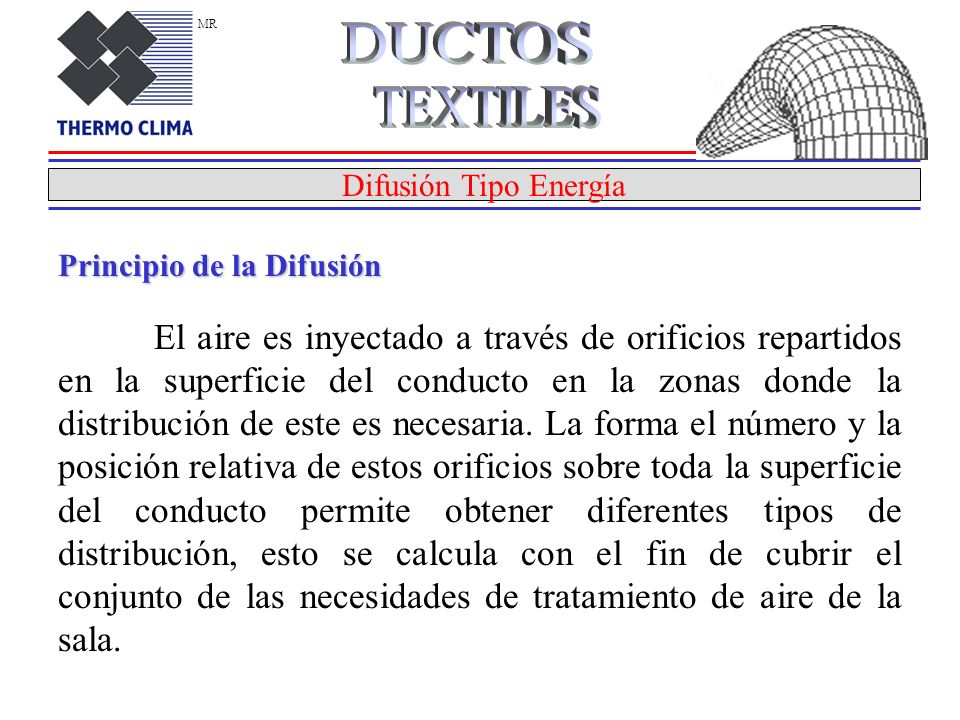

39 Principio de la Difusión
MR DUCTOS TEXTILES Difusión Tipo Energía Principio de la Difusión El aire es inyectado a través de orificios repartidos en la superficie del conducto en la zonas donde la distribución de este es necesaria. La forma el número y la posición relativa de estos orificios sobre toda la superficie del conducto permite obtener diferentes tipos de distribución, esto se calcula con el fin de cubrir el conjunto de las necesidades de tratamiento de aire de la sala.

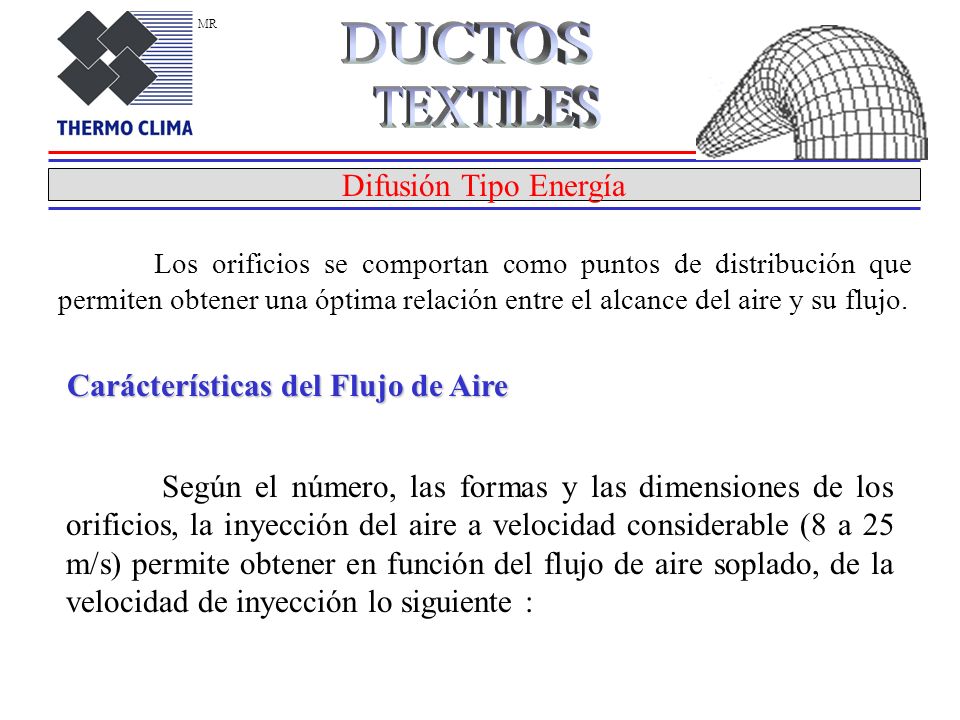

40 Carácterísticas del Flujo de Aire
MR DUCTOS TEXTILES Difusión Tipo Energía Los orificios se comportan como puntos de distribución que permiten obtener una óptima relación entre el alcance del aire y su flujo. Carácterísticas del Flujo de Aire Según el número, las formas y las dimensiones de los orificios, la inyección del aire a velocidad considerable (8 a 25 m/s) permite obtener en función del flujo de aire soplado, de la velocidad de inyección lo siguiente :

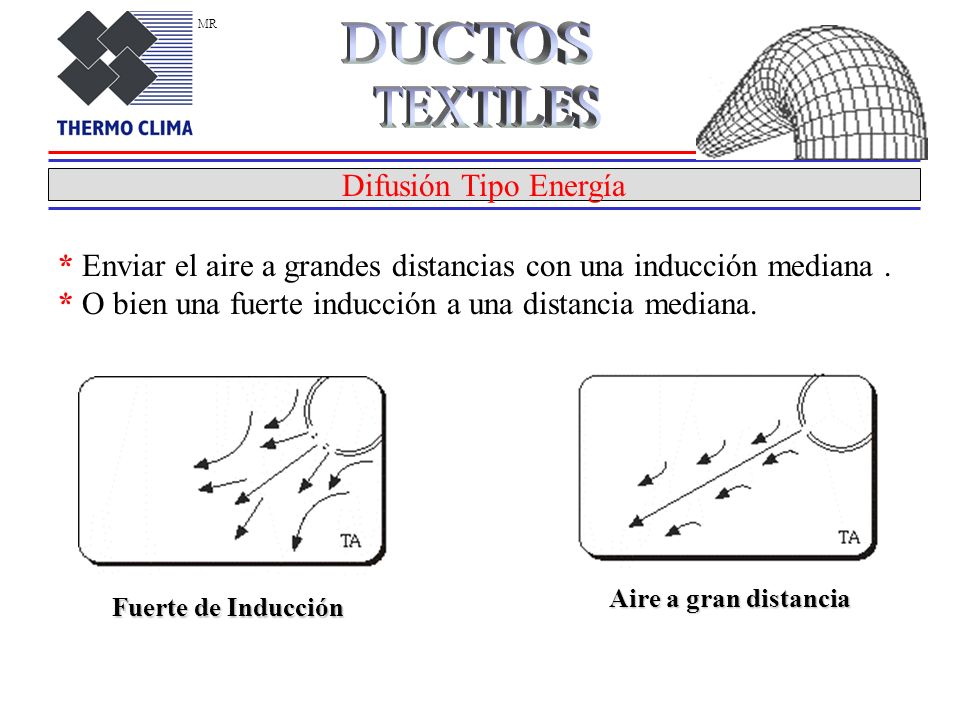

41 DUCTOS TEXTILES Difusión Tipo Energía
MR DUCTOS TEXTILES Difusión Tipo Energía * Enviar el aire a grandes distancias con una inducción mediana . * O bien una fuerte inducción a una distancia mediana. Aire a gran distancia Fuerte de Inducción

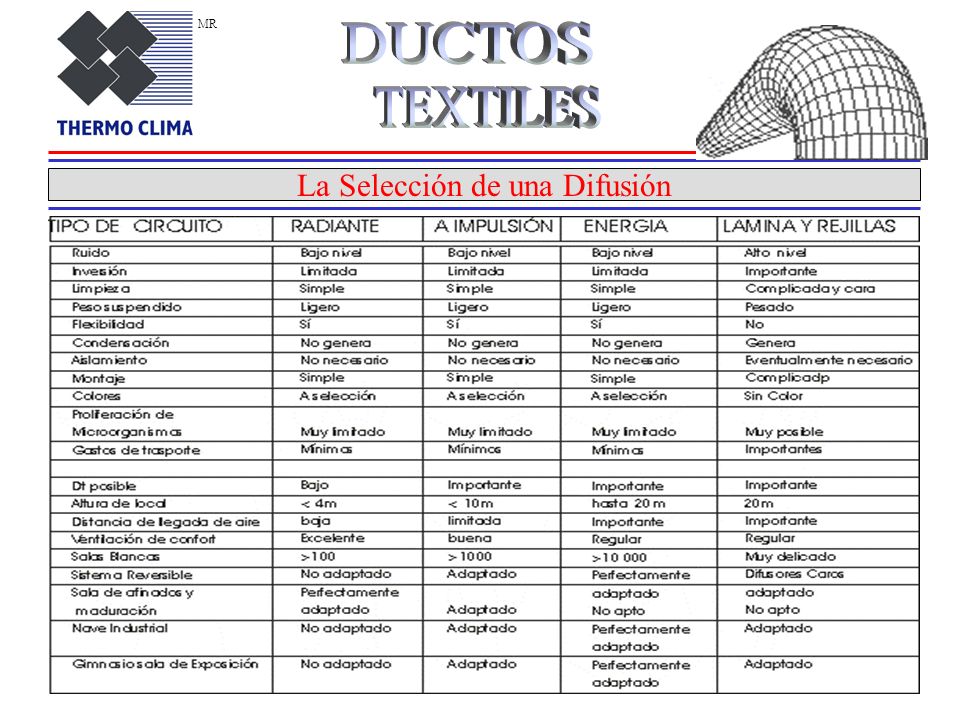

42 La Selección de una Difusión
MR DUCTOS TEXTILES La Selección de una Difusión

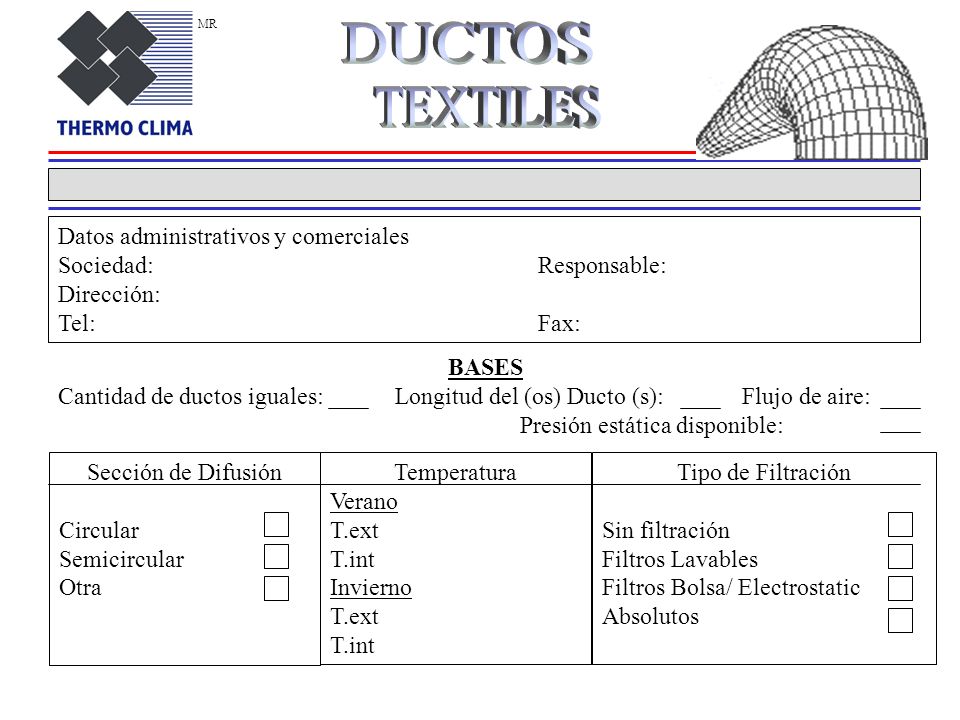

43 DUCTOS TEXTILES Datos administrativos y comerciales
MR DUCTOS TEXTILES Datos administrativos y comerciales Sociedad: Responsable: Dirección: Tel: Fax: BASES Cantidad de ductos iguales: Longitud del (os) Ducto (s): Flujo de aire: Presión estática disponible: Sección de Difusión Circular Semicircular Otra Temperatura Verano T.ext T.int Invierno Tipo de Filtración Sin filtración Filtros Lavables Filtros Bolsa/ Electrostatic Absolutos

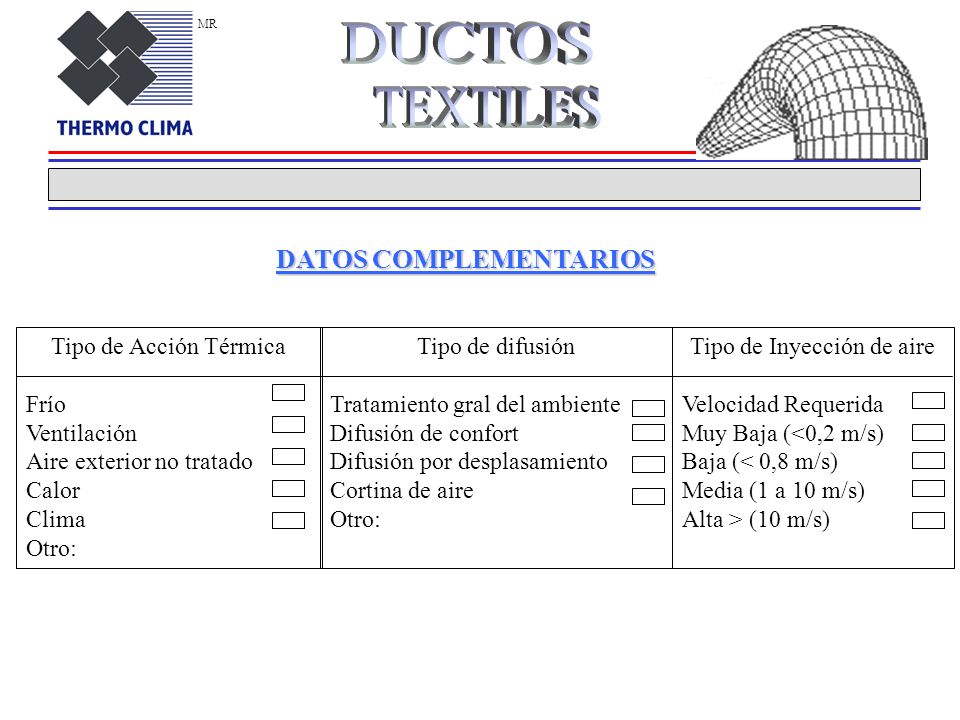

44 DATOS COMPLEMENTARIOS
MR DUCTOS TEXTILES DATOS COMPLEMENTARIOS Tipo de Acción Térmica Frío Ventilación Aire exterior no tratado Calor Clima Otro: Tipo de difusión Tratamiento gral del ambiente Difusión de confort Difusión por desplasamiento Cortina de aire Otro: Tipo de Inyección de aire Velocidad Requerida Muy Baja (<0,2 m/s) Baja (< 0,8 m/s) Media (1 a 10 m/s) Alta > (10 m/s)

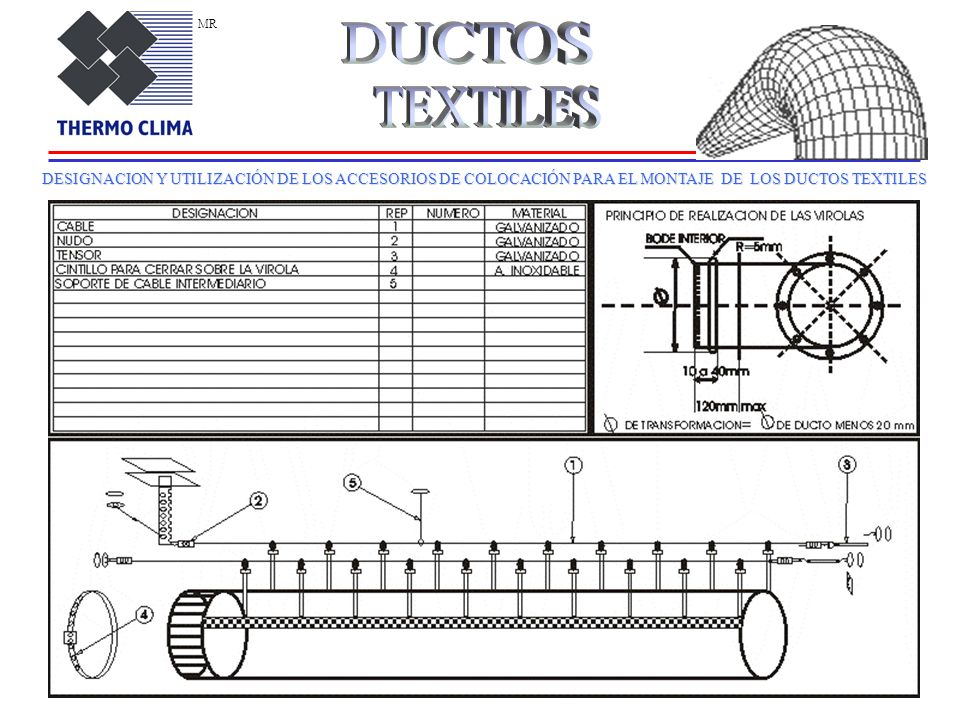

45 MR DUCTOS TEXTILES DESIGNACION Y UTILIZACIÓN DE LOS ACCESORIOS DE COLOCACIÓN PARA EL MONTAJE DE LOS DUCTOS TEXTILES

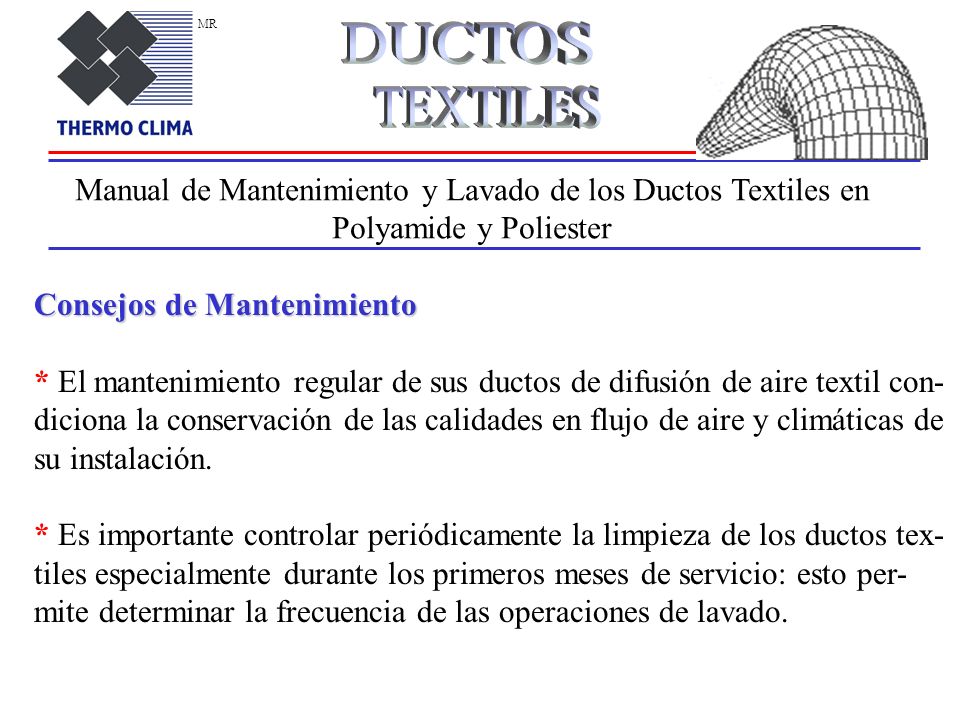

46 MR DUCTOS TEXTILES Manual de Mantenimiento y Lavado de los Ductos Textiles en Polyamide y Poliester Consejos de Mantenimiento * El mantenimiento regular de sus ductos de difusión de aire textil con- diciona la conservación de las calidades en flujo de aire y climáticas de su instalación. * Es importante controlar periódicamente la limpieza de los ductos tex- tiles especialmente durante los primeros meses de servicio: esto per- mite determinar la frecuencia de las operaciones de lavado.

47 MR DUCTOS TEXTILES Manual de Mantenimiento y Lavado de los Ductos Textiles en Polyamide y Poliester * Los ductos textiles están equipados con conos de sobrepresión situa- dos al interior del ducto: Después de una toma. Al inicio de la manga en ciertos casos. Después de un codo. Sus funciones son: Mantener una sobrepresión en los segmentos posteriormente al cono para asegurar de esta manera un buen “inflado”.

48 MR DUCTOS TEXTILES Manual de Mantenimiento y Lavado de los Ductos Textiles en Polyamide y Poliester Evitar las fuertes descargas al inicio de la ventilación. Filtrar los polvos de gran dimensión. Los conos de sobrepresión están particularmete expuestos al ensuciamiento, ya que aseguran un papel de filtración y limitan la contaminación de las mangas. Por lo tanto es imperativo controlar periódicamente su estado, y lavarlos cuando su ensuciamiento sea excesivo.

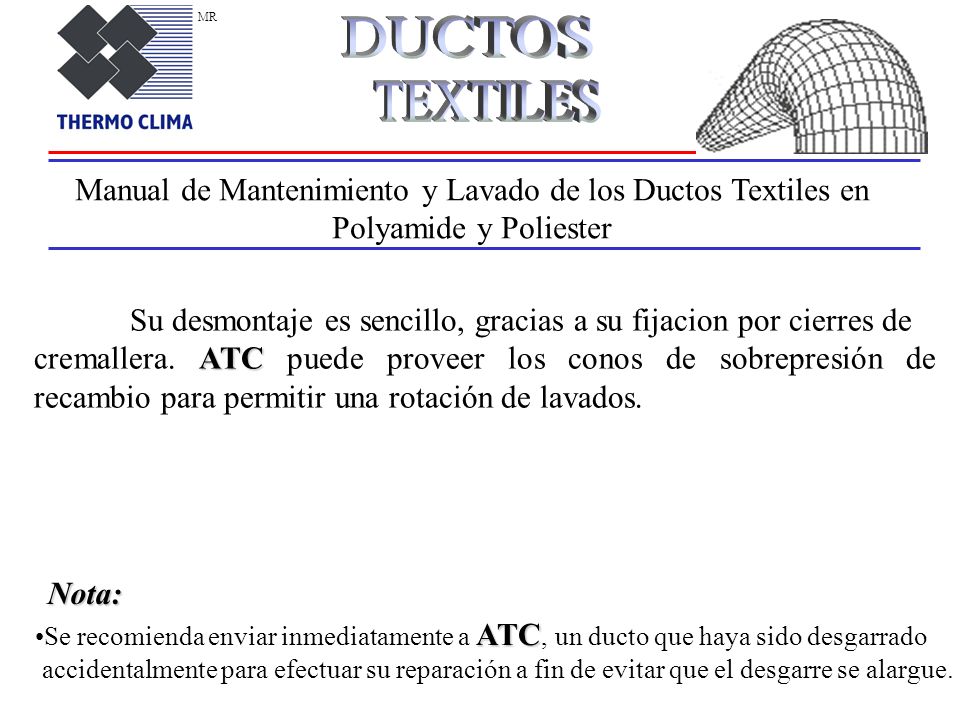

49 MR DUCTOS TEXTILES Manual de Mantenimiento y Lavado de los Ductos Textiles en Polyamide y Poliester Su desmontaje es sencillo, gracias a su fijacion por cierres de cremallera. ATC puede proveer los conos de sobrepresión de recambio para permitir una rotación de lavados. Nota: Se recomienda enviar inmediatamente a ATC, un ducto que haya sido desgarrado accidentalmente para efectuar su reparación a fin de evitar que el desgarre se alargue.

50 MR DUCTOS TEXTILES
