1 ELEMENTOS DE DISEÑO TRIDIMENSIONAL
CAPAS LINEALES Y LINEAS ENLAZADAS

2 Diferencia entre ESTRUCTURA LINEAL Y CAPAS LINEALES.
Existe una gran diferencia entre estructura lineal y capa lineal ya que la estructura lineal es un elemento en constructivo aplicado para las figuras geométricas con filos rectos, cada filo es transformado en materiales lineales, que marcan los bordes de las caras y forman los vértices donde se unen. Estructura Lineal

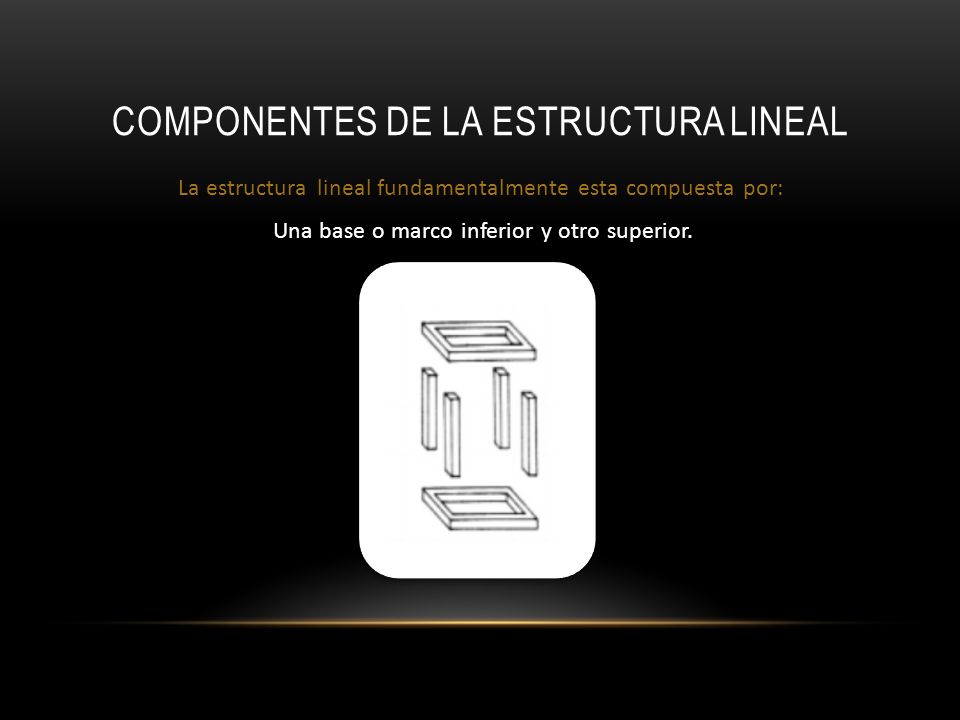

3 Componentes de la estructura lineal
La estructura lineal fundamentalmente esta compuesta por: Una base o marco inferior y otro superior.

4 Mientras que, capa lineal retiramos las varillas de soporte de las estructuras realizadas anteriormente nos quedarían dos capas, superior e inferior las cuales al unirse logran generar una estructura o sea, un volumen a base de capas.

5 Capas lineales Si se retiran las varillas de soporte de una estructura lineal nos quedan un marco superior y uno inferior, que pueden ser considerados como dos capas, una capa superior y una capa inferior. Entre estas dos capas pueden agregarse una cantidad de capas intermedias y la figura erigida será la misma de la estructura lineal de origen. La figura resultante tiene planos laterales sólidos, pero plano superior e inferior huecos

6 Capas lineales En la superposición de capas lineales se puede jugar con la gradación de dirección, tamaño y posición para conseguir formas complejas; pudiendo intercalar las capas para crear una transparencia visual y poder observar toda la estructura desde cualquier vista, o simular movimiento mediante la gradación de dirección y tamaño por ejemplo. Simplificando la idea de un marco, podemos utilizar sólo una varilla por cada capa, así podemos conseguir formas como se muestran a continuación:

7 Ejemplos de capas lineales

8 Capas Lineales…

9 Capas de lineas

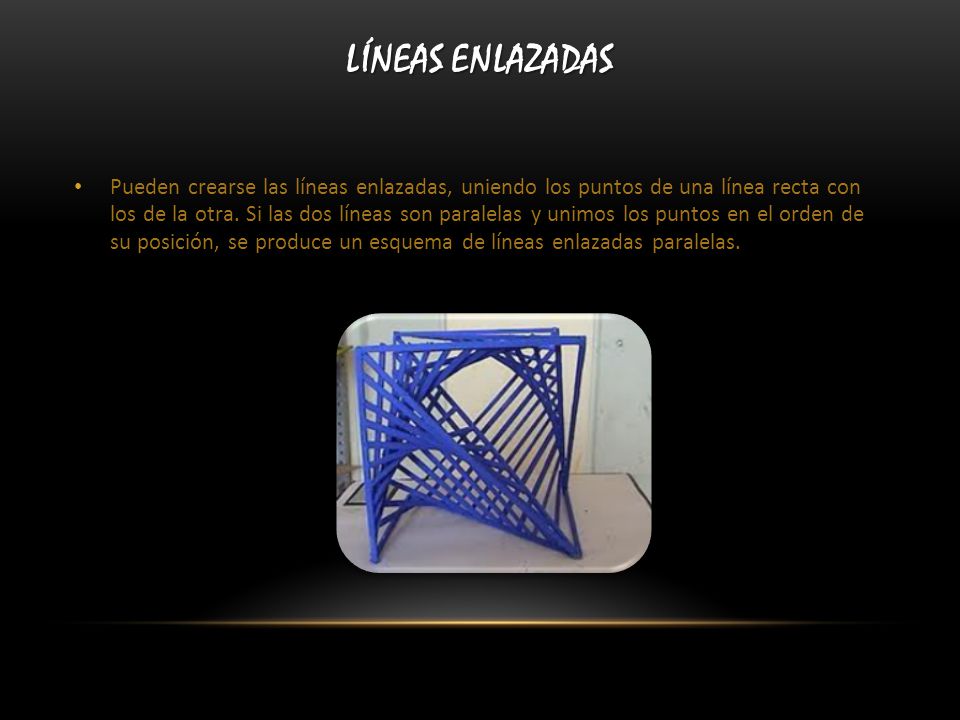

10 Líneas enlazadas Pueden crearse las líneas enlazadas, uniendo los puntos de una línea recta con los de la otra. Si las dos líneas son paralelas y unimos los puntos en el orden de su posición, se produce un esquema de líneas enlazadas paralelas.

11 Sobre en un plano dibujamos 2 líneas rectas de la misma longitud y marcamos 7 puntos a la misma distancia. Se pueden crear las líneas enlazadas uniendo los puntos de una línea recta con los de otra. Si las dos líneas rectas son paralelas y unimos los puntos en el orden de su posición, se produce un esquema de líneas enlazadas paralelas. Si unimos los puntos en el orden inverso a su posición las líneas enlazadas habrán de cruzarse entre si un nuevo punto que esta a mitad de camino entre ambas líneas rectas. Si las dos líneas rectas no son paralelas, las líneas enlazadas pueden ser paralelas, o en gradación de dirección o en intersección en muchos puntos nuevos. En el ultimo curso se produce un filo curvo aunque todas las líneas sean rectas. Si las dos líneas rectas están unidas entre si en un ángulo, las líneas de enlace pueden ser todas paralelas o pueden cruzarse en muchos puntos nuevos. En el ultimo caso también se produce un filo curvo.

12 Líneas enlazadas Para poder lograr un afecto como este, se puede trabajar en un cubo, en cada uno de sus filos, se marcan de lado a lado, para poder trabajar con distancias iguales. Trabajando extremos como A, B, C, D, E,F,G,H. En un diseño o representación tridimensional las figuras o elementos tienen un espacio de tres dimensiones: alto, ancho y largo. Lo importante es que su volumen es real y podemos tocarlo y observarlo desde todos sus ángulos y vistas.

13 Ejemplos de líneas enlazadas

14 Líneas Enlazadas…

15 Obras arquitectónicas

16 Calatrava Puente Jerusalén

17 Zaha Hadid Beijing Pabellón Burnham

18 Norman foster Torre Caja Madrid Torre Swiss, Londres

19 Faisaliah tower. Norman Foster
Museo de Galicia, Santiago Compostela

20 Zweiter Traversiner Steg
Diseño Estructural Conzett, Bronzini, Gartmann Churchill

21 Umweltstation am Rothsee
Alemania

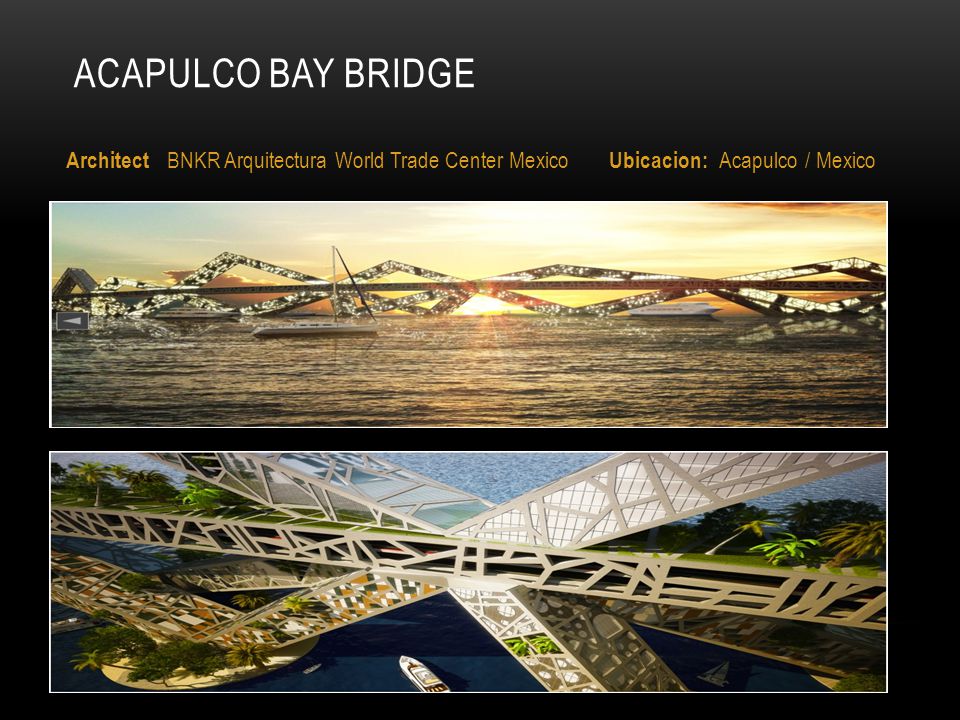

22 Acapulco Bay Bridge Architect BNKR Arquitectura World Trade Center Mexico Ubicacion: Acapulco / Mexico

23 Bahnhof Lüttich Ubicacion Liege / Belgica
Arquitecto: Santiago Calatrava

24 Aqua Mumbai / India Sanjay Puri Architects

25 2x2 terrace Architect banduksmithstudio Ubicacion: Ahmedabad / India

26 Cambridge Mosque Architect: Marks Barfield Architects Ubicacion: ambridge / Gran bretaña

27 TALLER Capas lineales Crear una composición utilizando la teoria explicada anteriormente sombre capas lineales. CAPAS LINEALES Altura mínima 22 cms Material: Madera balsa o palitos de paleta y otro tipo de madera de dimensión apropiada. Auto portante sin base. Viñeta diseñada.
