1 INTERSECCIÓN Y DESARROLLO APLICADO A DISEÑO GRÁFICO

2 INTERSECCIÓN DE SÓLIDOS TÉRMINOS GEOMÉTRICOS: SÓLIDOS GEOMÉTRICOS: Objeto material de tres dimensiones INTERSECCIÓN: Punto común a dos líneas que se cortan. Encuentro de dos líneas, dos planos o dos sólidos que se cortan recíprocamente

3 SÓLIDOS ELEMENTALES Los sólidos elementales, excepto la esfera se clasifican en rectos y oblicuos: cualquiera de ellos puede ser truncado.

4 INTERSECCIÓN SÓLIDO – PLANO VOLUMEN, de una figura tridimensional, es el número que indica la porción de espacio que ocupa. Se expresa en unidades cúbicas. La manera más rápida de encontrar la intersección entre un plano y un sólido, es localizando la vista de filo del plano, construyendo luego líneas rectas auxiliares de acuerdo a las características del volumen, de forma que corte la vista de filo del plano produciendo rectas en el mismo que al visualizarlas en la vista opuesta e interrelacionándolas con las líneas rectas que la generaron, nos permitirán encontrar los respectivos puntos de intersección. Debemos señalar que la línea de intersección entre un volumen de superficie curva será curva plana y de superficie plana, la intersección será una línea recta quebrada. UNIVERSIDAD NACIONAL DE INGENIERÍA, CARDOZA, URIEL. Monografía: Geometría Descriptiva para Arquitectos. PÁG 81. RUGAMA, GRACIELA. Gráficos elaborados en Autocad.

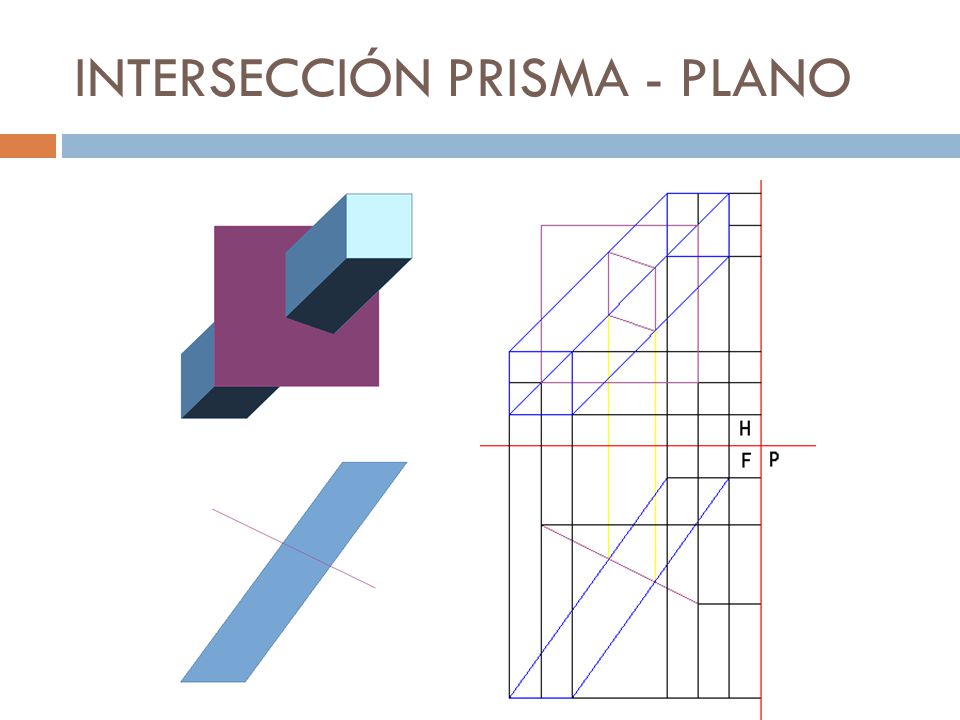

5 INTERSECCIÓN PRISMA - PLANO

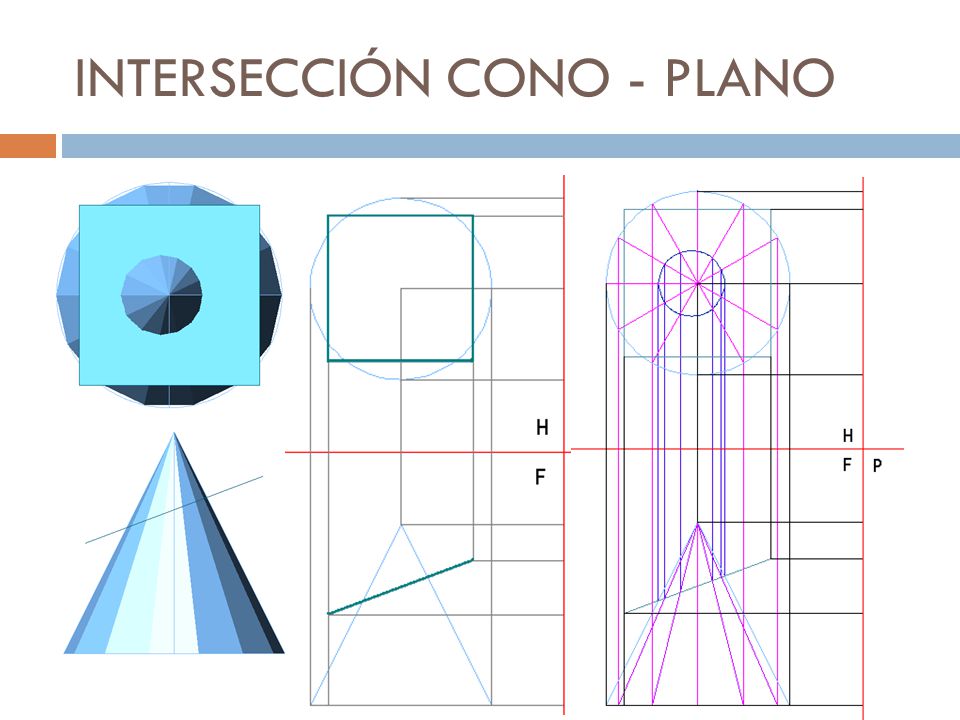

6 INTERSECCIÓN CONO - PLANO

7 Cuando dos superficies cualesquiera se cortan entre sí, se produce una línea de intersección, común a ambas. Esta línea de intersección será una recta cuando las superficies que se corten sean planas, por tanto para hallar dicha recta bastará determinar la posición de dos puntos de la misma y unirlos después con un trazo recto. Cuando una de las superficies sea curva y la otra plana, la línea de intersección será una curva plana: circunferencia, elipse, parábola etc. Si las dos superficies que se cortan son curvas, la línea de intersección será una curva alabeada en la mayoría de los casos y por tanto, no podrá ser contenida en un plano. [1] [1] [1] UNIVERSIDAD NACIONAL DE INGENIERÍA, CARDOZA, URIEL. Monografía: Geometría Descriptiva para Arquitectos. PÁG 81. INTERSECCIÓN ENTRE VOLÚMENES

8 VISUALIZACIÓN DE INTERSECCIÓN Intersección prisma – pirámide.

9 VISUALIZACIÓN DE INTERSECCIONES Otras intersecciones:

10 DESARROLLO DE SÓLIDOS DESARROLLO: El desarrollo de una superficie es la figura plana que se obtiene al extender la misma sobre un plano. dodecaedro cono Cilindro pirámide cubo

11 DESARROLLO DESARROLLO DE CILINDRO TRUNCADO

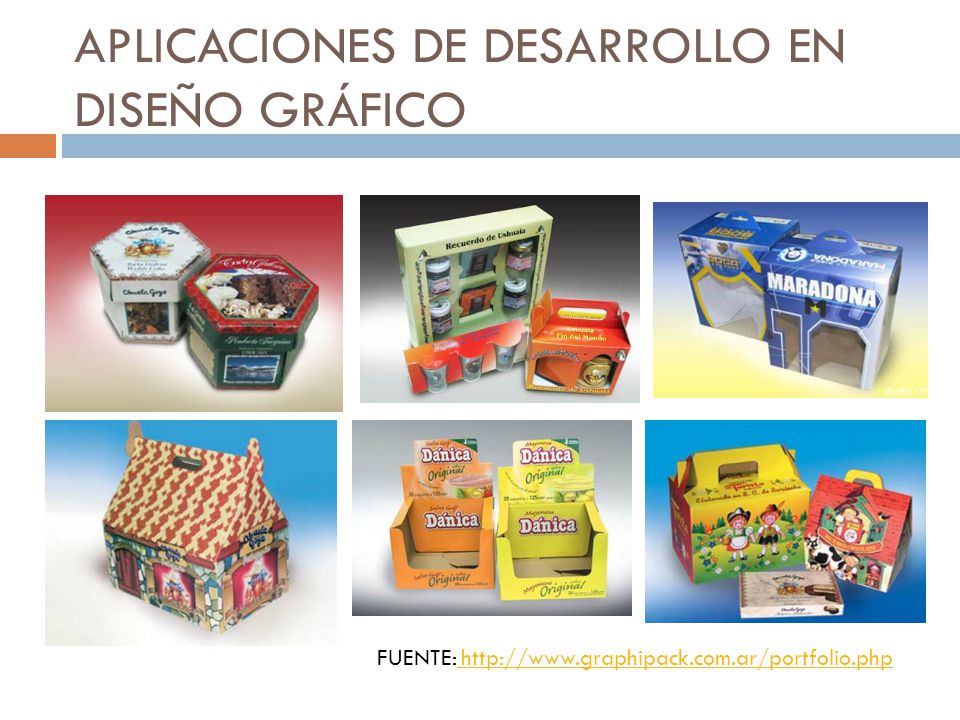

12 APLICACIONES DE DESARROLLO EN DISEÑO GRÁFICO FUENTE:

13 APLICACIONES DE DESARROLLO EN DISEÑO GRÁFICO

14 APLICACIONES DE DESARROLLO EN DISEÑO GRÁFICO - PLANTILLAS

15 APLICACIONES DE DESARROLLO DE SÓLIDOS EN DISEÑO GRÁFICO

16

17 GRACIAS POR SU ATENCIÓN
