1 35 años de investigación, innovando con energía 1 Adoctrinamiento en Garantía de Calidad “Inducción e importancia Del PIGCN” M.C. Margarita García M./ M.C. Leticia Colín O. /Ing. Quenedi Guzmán G. Septiembre, 2012

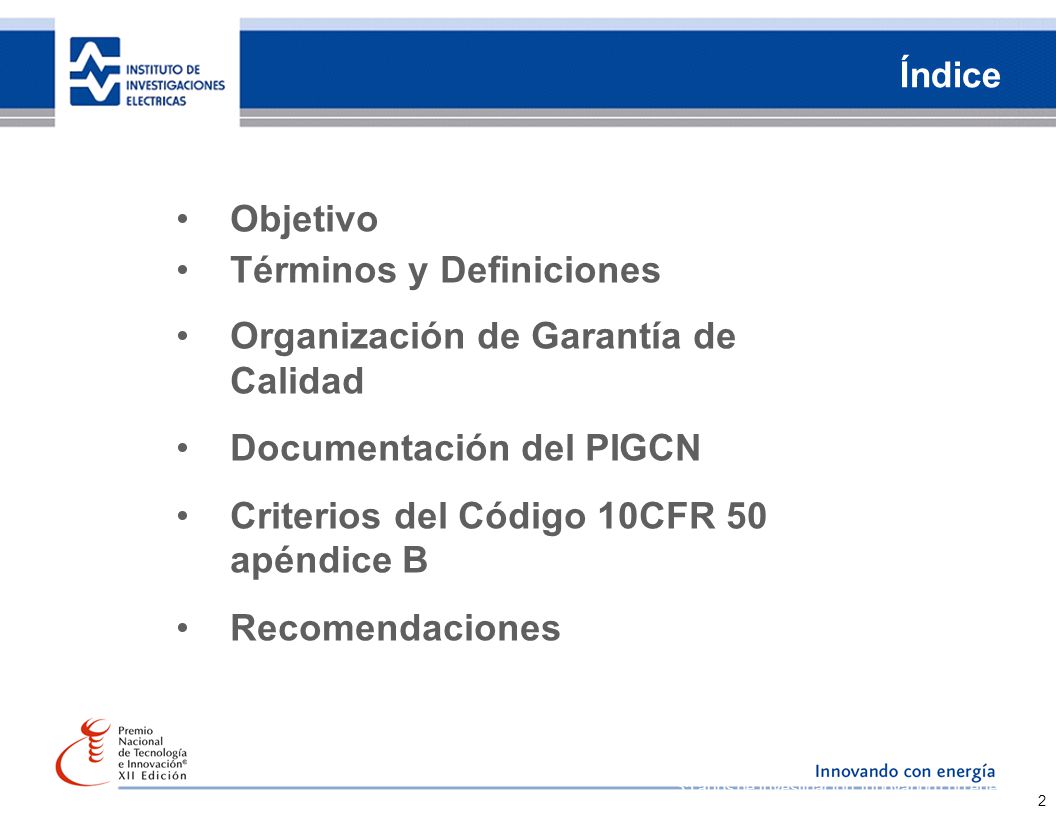

2 35 años de investigación, innovando con energía 2 Índice Objetivo Términos y Definiciones Organización de Garantía de Calidad Documentación del PIGCN Criterios del Código 10CFR 50 apéndice B Recomendaciones

3 35 años de investigación, innovando con energía 3 Objetivo Que el participante se familiarice con el Programa Institucional de Garantía de Calidad Nuclear “PIGCN” del Instituto de Investigaciones Eléctricas (IIE), el cual se basa en el código 10CFR50 Apéndice B, para trabajos Importantes para la Seguridad en la Central Nucleoeléctrica de Laguna Verde. Esto se logrará mediante la comprensión de los 18 criterios de Garantía de Calidad, que son requisitos del Cliente y que deben documentarse mediante un programa.

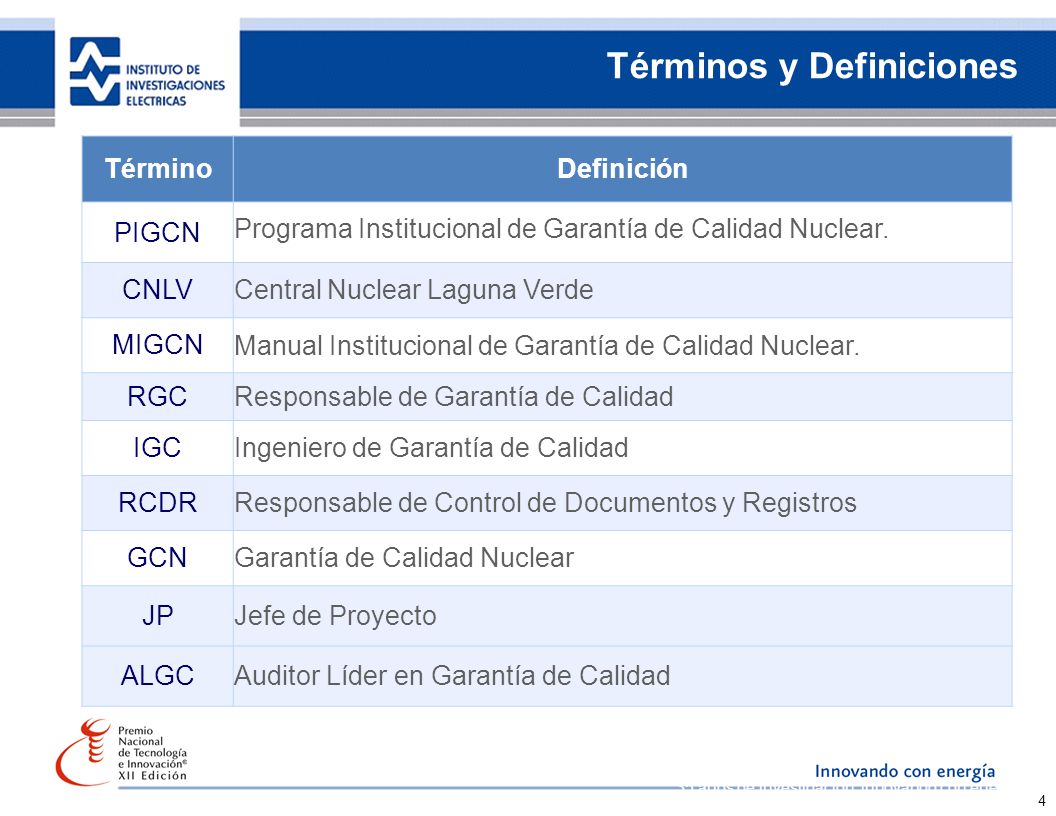

4 35 años de investigación, innovando con energía 4 Términos y Definiciones TérminoDefinición PIGCN Programa Institucional de Garantía de Calidad Nuclear. CNLVCentral Nuclear Laguna Verde MIGCNManual Institucional de Garantía de Calidad Nuclear. RGCResponsable de Garantía de Calidad IGCIngeniero de Garantía de Calidad RCDRResponsable de Control de Documentos y Registros GCNGarantía de Calidad Nuclear JPJefe de Proyecto ALGCAuditor Líder en Garantía de Calidad

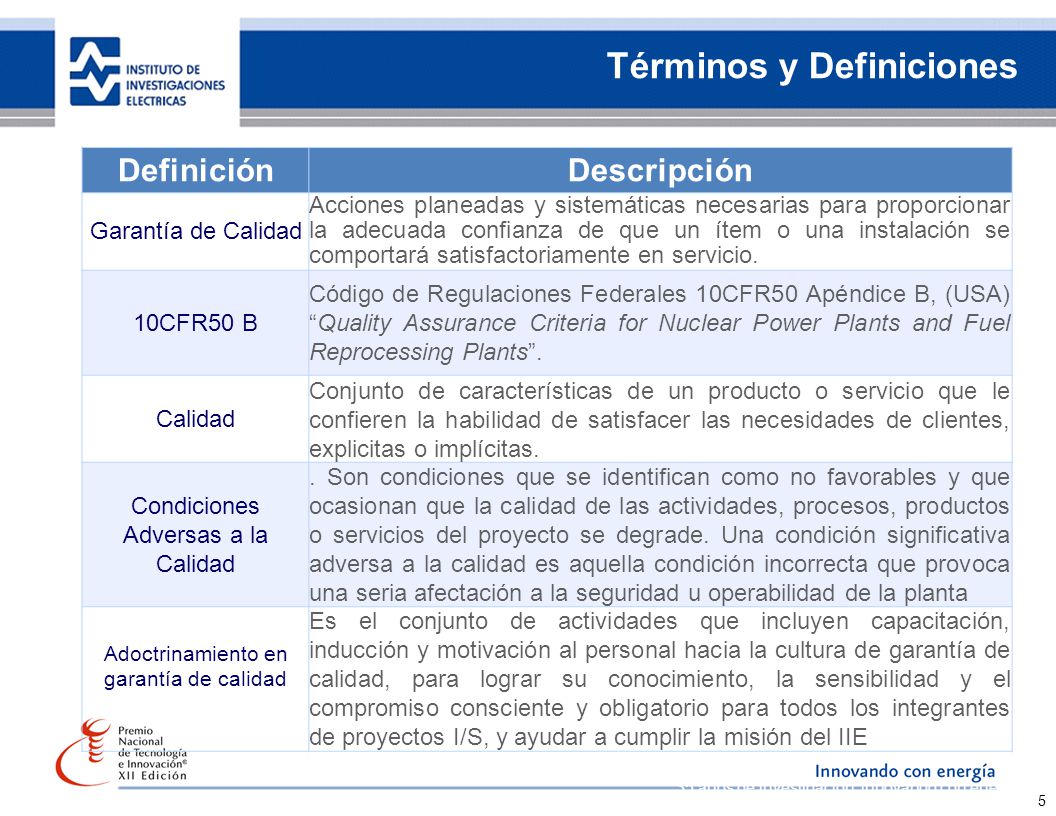

5 35 años de investigación, innovando con energía 5 Términos y Definiciones DefiniciónDescripción Garantía de Calidad Acciones planeadas y sistemáticas necesarias para proporcionar la adecuada confianza de que un ítem o una instalación se comportará satisfactoriamente en servicio. 10CFR50 B Código de Regulaciones Federales 10CFR50 Apéndice B, (USA) “Quality Assurance Criteria for Nuclear Power Plants and Fuel Reprocessing Plants”. Calidad Conjunto de características de un producto o servicio que le confieren la habilidad de satisfacer las necesidades de clientes, explicitas o implícitas. Condiciones Adversas a la Calidad. Son condiciones que se identifican como no favorables y que ocasionan que la calidad de las actividades, procesos, productos o servicios del proyecto se degrade. Una condición significativa adversa a la calidad es aquella condición incorrecta que provoca una seria afectación a la seguridad u operabilidad de la planta Adoctrinamiento en garantía de calidad Es el conjunto de actividades que incluyen capacitación, inducción y motivación al personal hacia la cultura de garantía de calidad, para lograr su conocimiento, la sensibilidad y el compromiso consciente y obligatorio para todos los integrantes de proyectos I/S, y ayudar a cumplir la misión del IIE

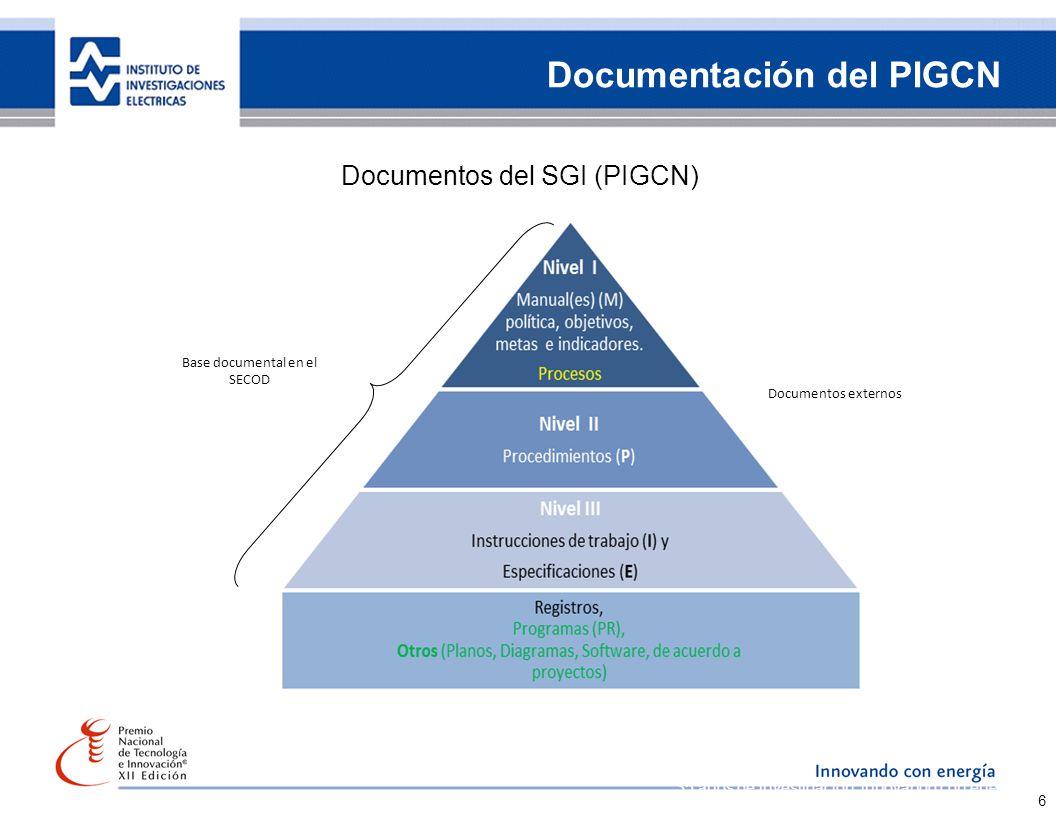

6 35 años de investigación, innovando con energía 6 Documentación del PIGCN Documentos del SGI (PIGCN) Documentos externos Base documental en el SECOD

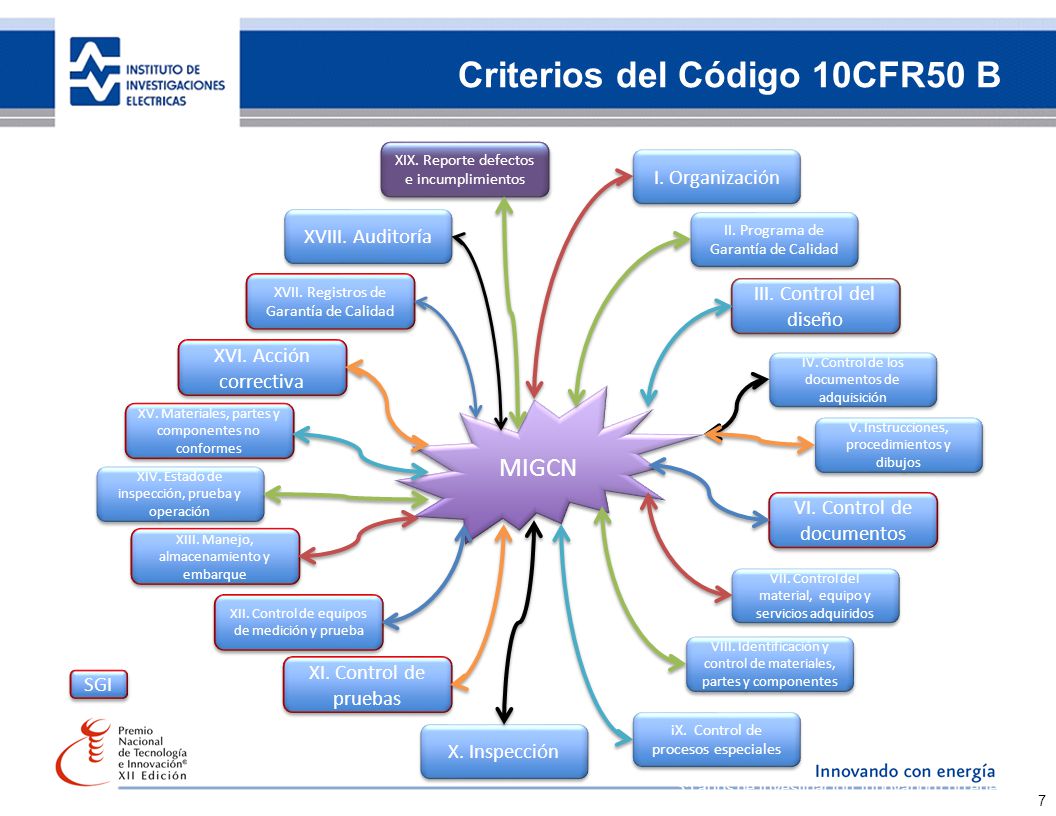

7 35 años de investigación, innovando con energía 7 Criterios del Código 10CFR50 B MIGCN XVII. Registros de Garantía de Calidad IV. Control de los documentos de adquisición VII. Control del material, equipo y servicios adquiridos XV. Materiales, partes y componentes no conformes II. Programa de Garantía de Calidad V. Instrucciones, procedimientos y dibujos XIII. Manejo, almacenamiento y embarque XVIII. Auditoría XVI. Acción correctiva I. Organización XI. Control de pruebas III. Control del diseño VIII. Identificación y control de materiales, partes y componentes iX. Control de procesos especiales XIV. Estado de inspección, prueba y operación X. Inspección XII. Control de equipos de medición y prueba VI. Control de documentos SGI XIX. Reporte defectos e incumplimientos

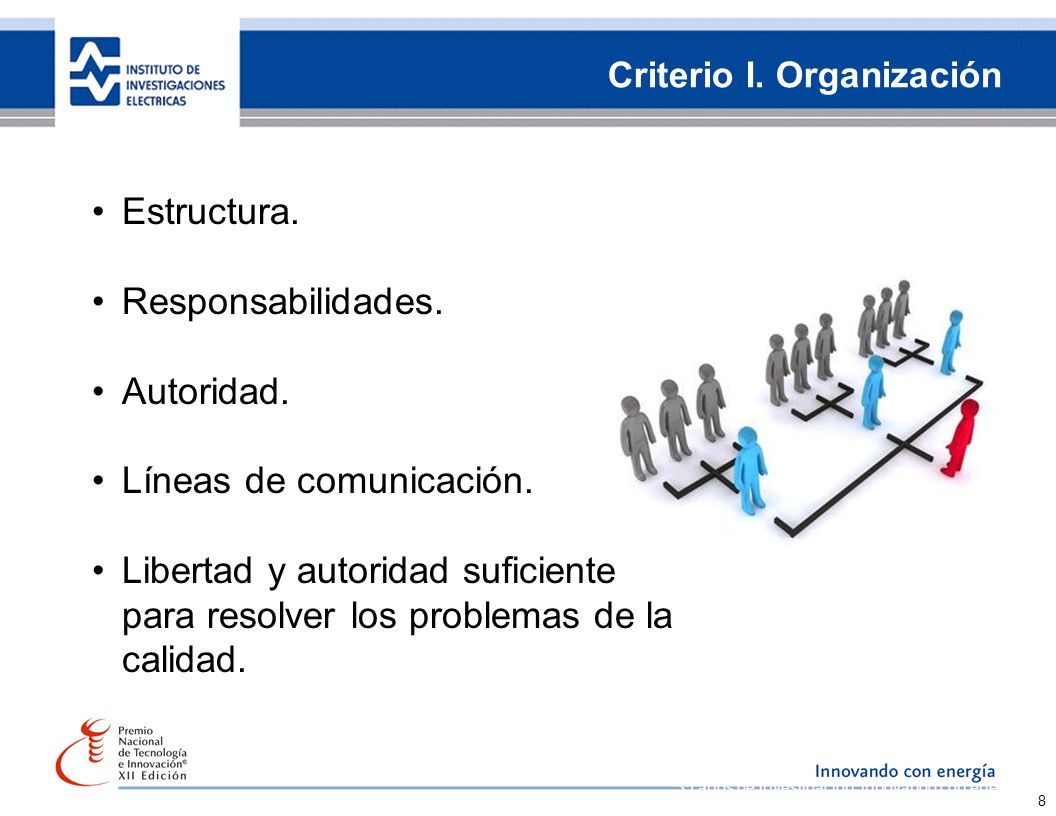

8 35 años de investigación, innovando con energía 8 Criterio I. Organización Estructura. Responsabilidades. Autoridad. Líneas de comunicación. Libertad y autoridad suficiente para resolver los problemas de la calidad.

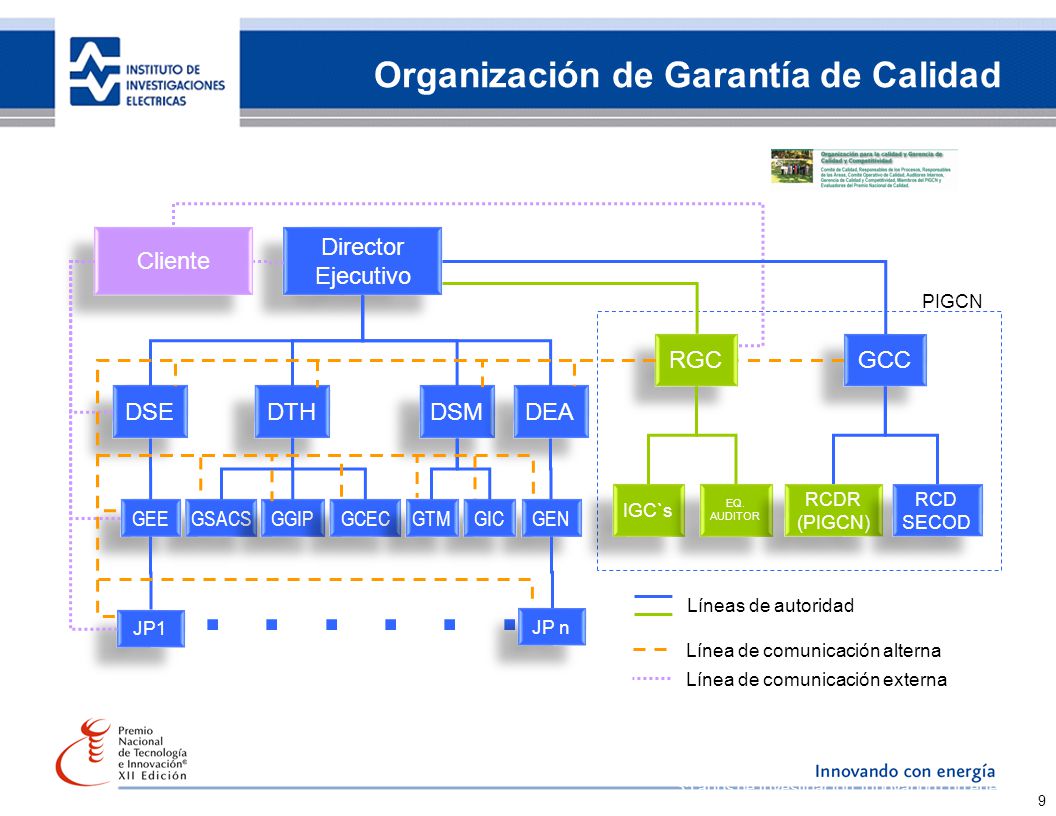

9 35 años de investigación, innovando con energía 9 Organización de Garantía de Calidad... Director Ejecutivo DTH DSM DEA GSACS GGIP GCEC GEN JP1 JP n GIC GTM DSE GEE Cliente RGC IGC`s EQ. AUDITOR GCC RCDR (PIGCN) RCDR (PIGCN) RCD SECOD Líneas de autoridad Línea de comunicación alterna Línea de comunicación externa PIGCN

10 35 años de investigación, innovando con energía 10 Criterio II. Programa de Garantía de Calidad Definir los roles. Documentar el sistema. Conformidad con los requisitos. Asignar los recursos necesarios. Adoctrinar al personal.

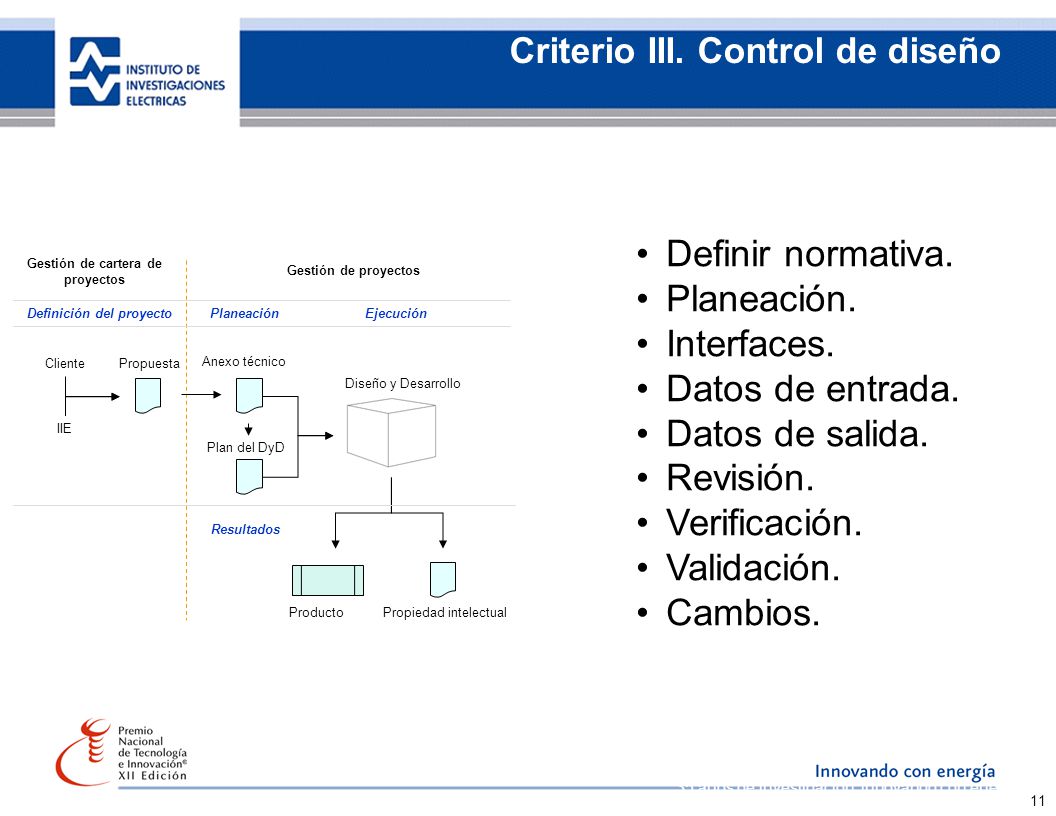

11 35 años de investigación, innovando con energía 11 Criterio III. Control de diseño Definir normativa. Planeación. Interfaces. Datos de entrada. Datos de salida. Revisión. Verificación. Validación. Cambios. Gestión de cartera de proyectos Gestión de proyectos Cliente IIE Propuesta Diseño y Desarrollo Anexo técnico ProductoPropiedad intelectual Planeación Resultados Plan del DyD Definición del proyecto Ejecución

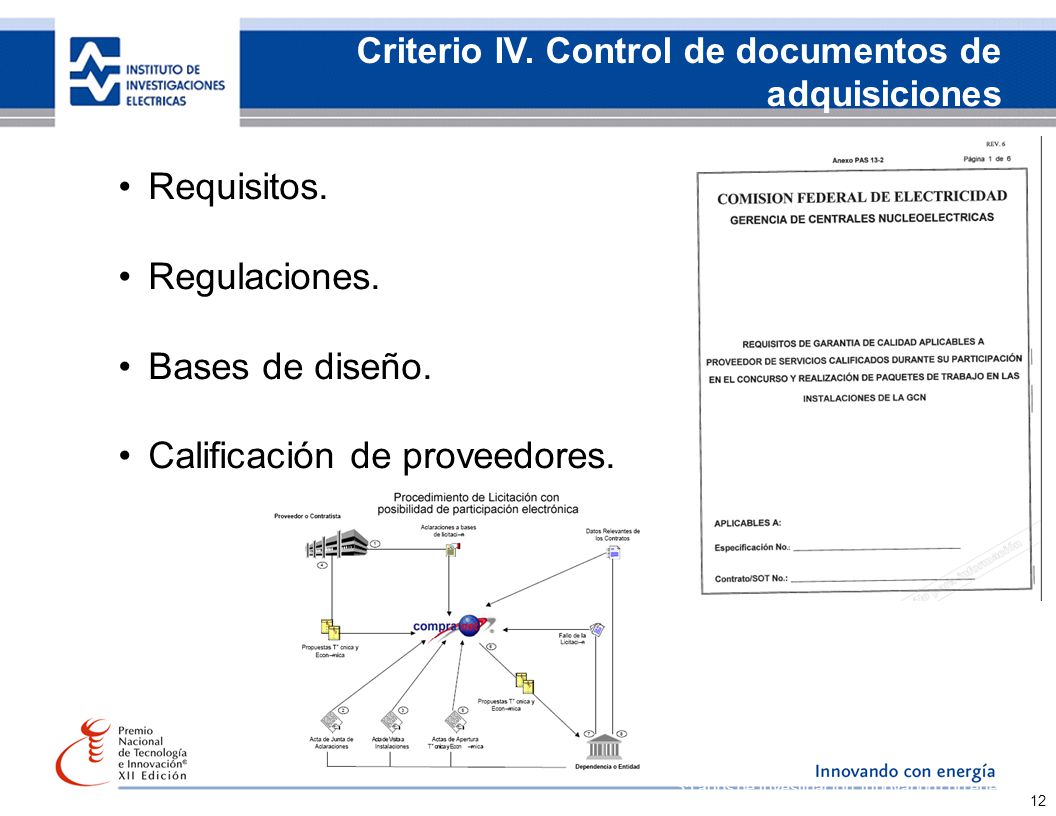

12 35 años de investigación, innovando con energía 12 Criterio IV. Control de documentos de adquisiciones Requisitos. Regulaciones. Bases de diseño. Calificación de proveedores.

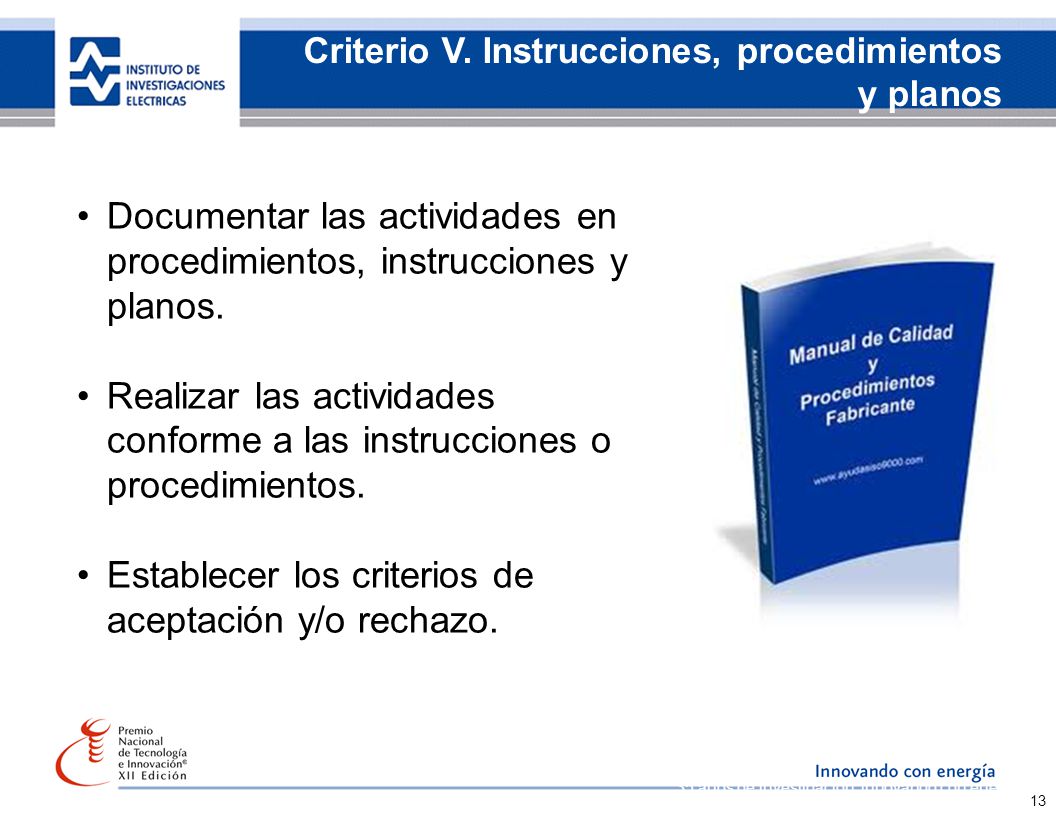

13 35 años de investigación, innovando con energía 13 Criterio V. Instrucciones, procedimientos y planos Documentar las actividades en procedimientos, instrucciones y planos. Realizar las actividades conforme a las instrucciones o procedimientos. Establecer los criterios de aceptación y/o rechazo.

14 35 años de investigación, innovando con energía 14 Criterio VI. Control de documentos Elaboración. Revisión. Autorización. Emisión. Distribución controlada. Modificaciones a los documentos.

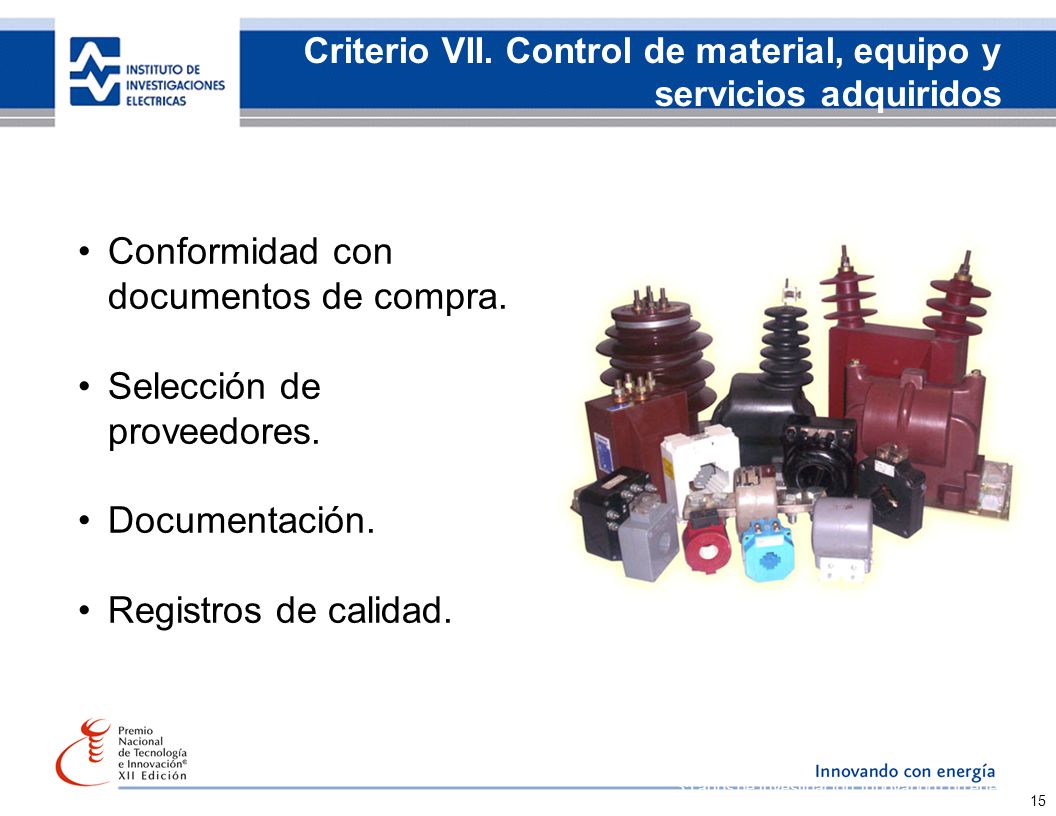

15 35 años de investigación, innovando con energía 15 Criterio VII. Control de material, equipo y servicios adquiridos Conformidad con documentos de compra. Selección de proveedores. Documentación. Registros de calidad.

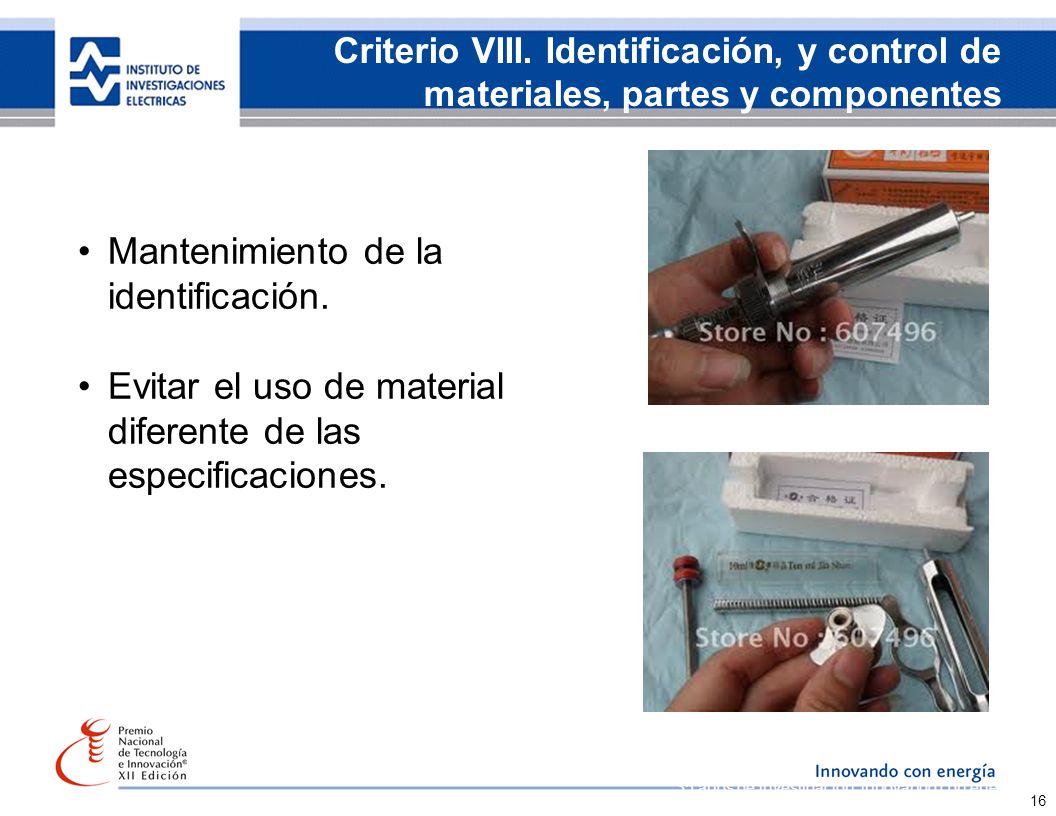

16 35 años de investigación, innovando con energía 16 Criterio VIII. Identificación, y control de materiales, partes y componentes Mantenimiento de la identificación. Evitar el uso de material diferente de las especificaciones.

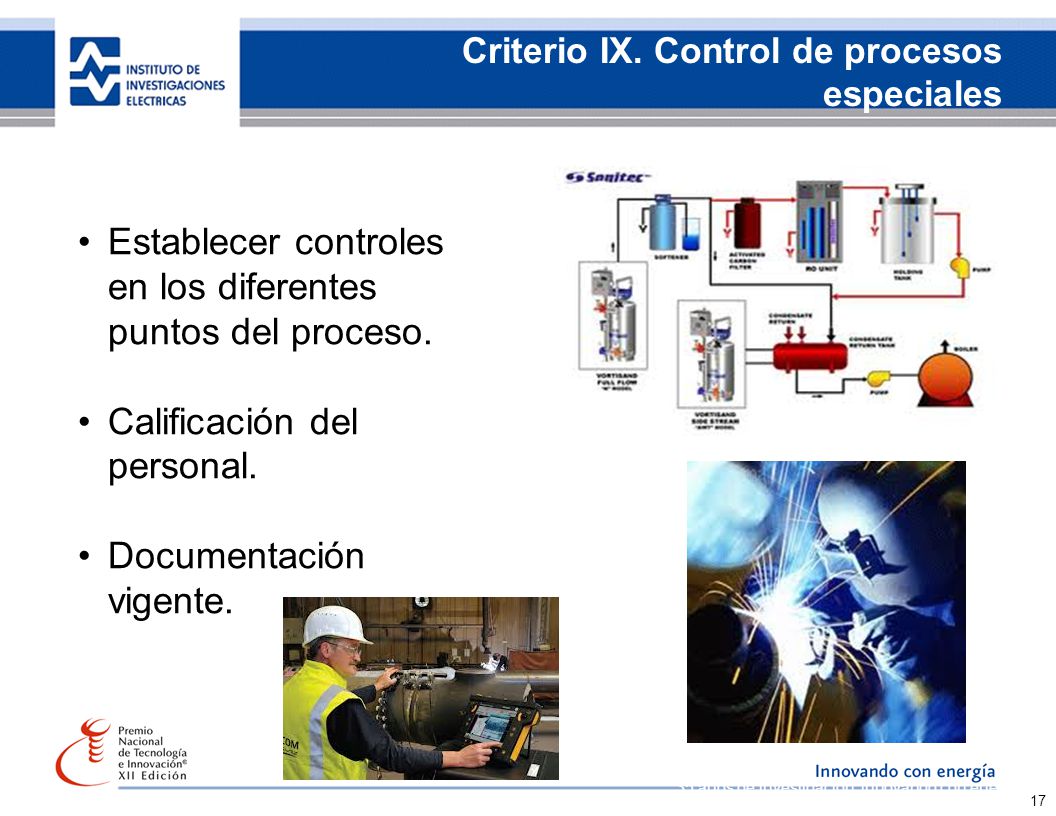

17 35 años de investigación, innovando con energía 17 Criterio IX. Control de procesos especiales Establecer controles en los diferentes puntos del proceso. Calificación del personal. Documentación vigente.

18 35 años de investigación, innovando con energía 18 Criterio X. Inspección Verificar el cumplimiento con los planos, procedimientos y especificaciones. Inspectores calificados. Puntos de atestiguamiento.

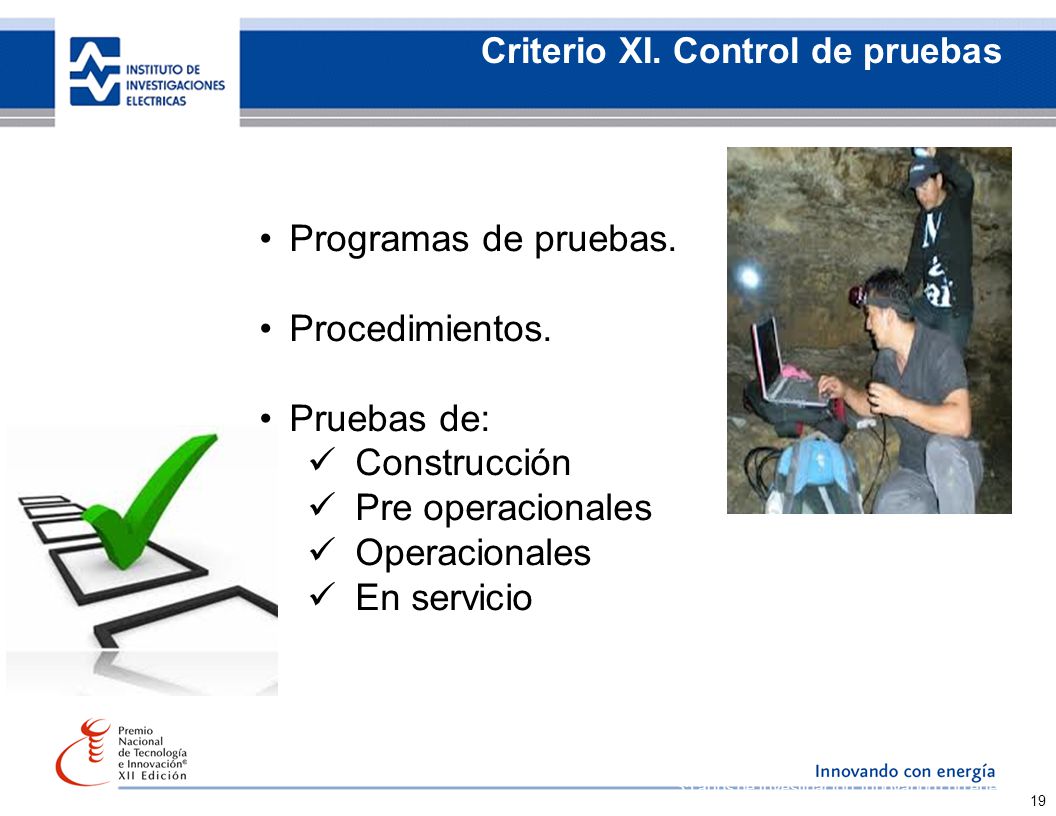

19 35 años de investigación, innovando con energía 19 Criterio XI. Control de pruebas Programas de pruebas. Procedimientos. Pruebas de: Construcción Pre operacionales Operacionales En servicio

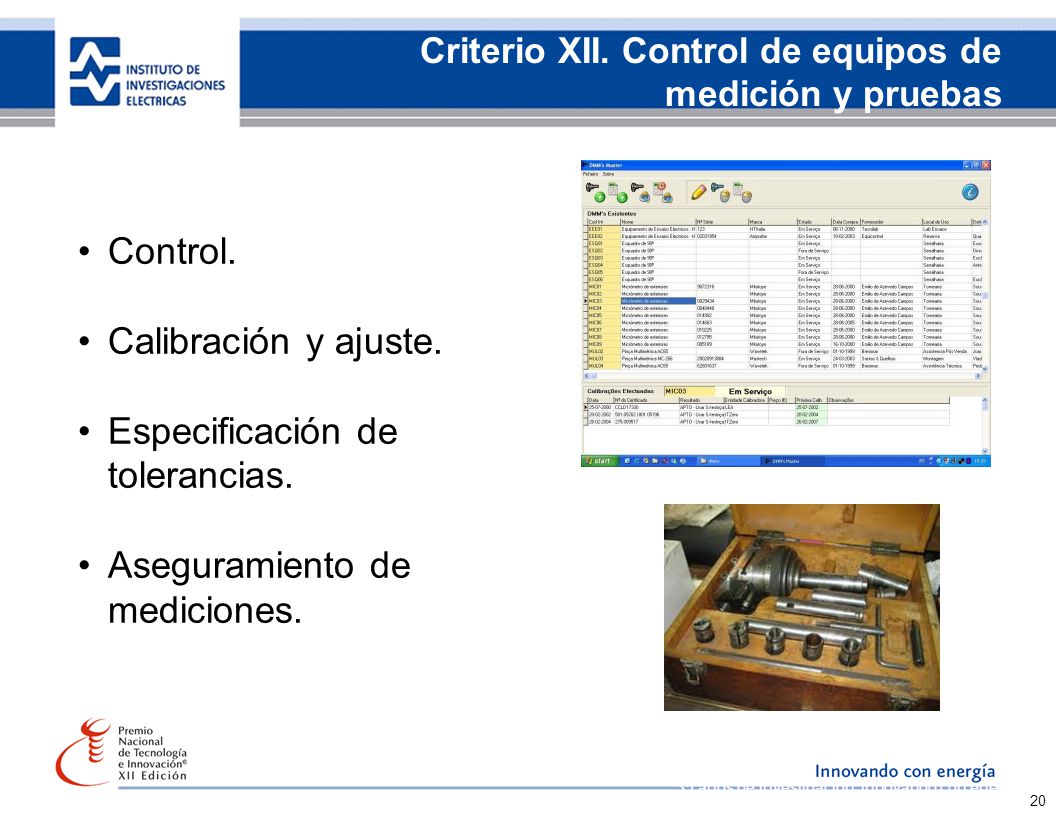

20 35 años de investigación, innovando con energía 20 Criterio XII. Control de equipos de medición y pruebas Control. Calibración y ajuste. Especificación de tolerancias. Aseguramiento de mediciones.

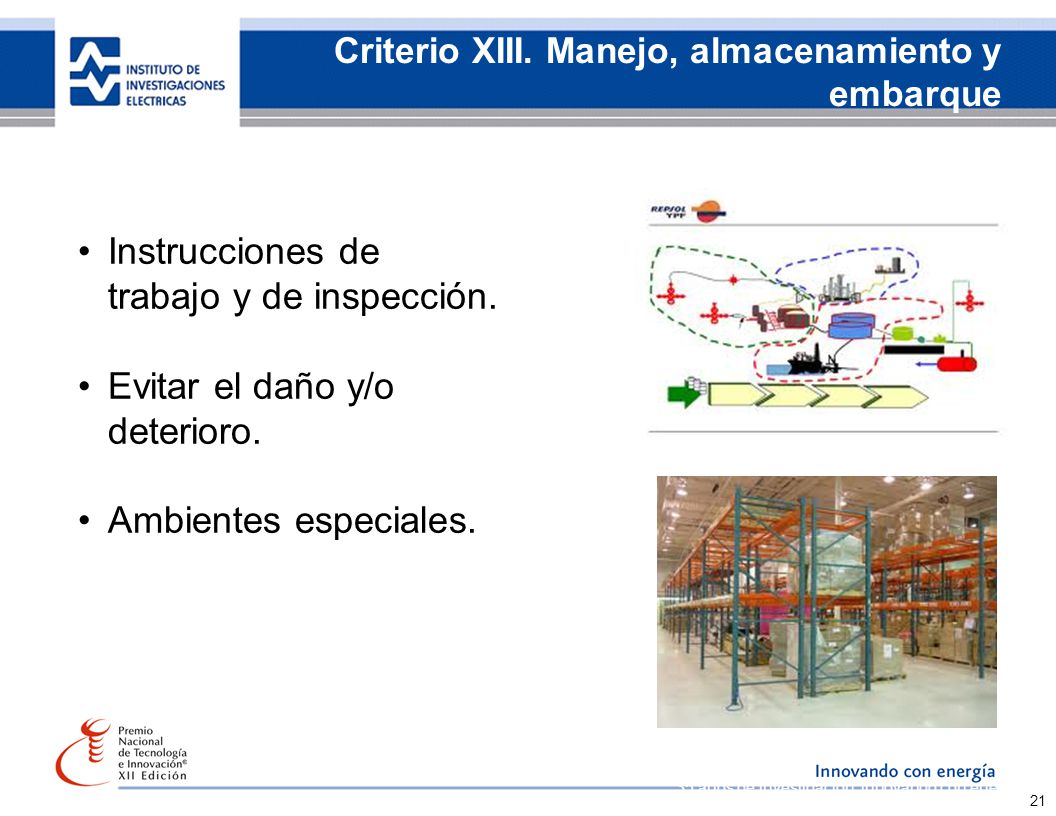

21 35 años de investigación, innovando con energía 21 Criterio XIII. Manejo, almacenamiento y embarque Instrucciones de trabajo y de inspección. Evitar el daño y/o deterioro. Ambientes especiales.

22 35 años de investigación, innovando con energía 22 Criterio XIV. Estado de inspección, prueba y operación Identificación mediante sellos, tarjetas, etc. Evitar la instalación, uso u operación de artículos o servicios no conformes

23 35 años de investigación, innovando con energía 23 Criterio XV. Control de materiales, partes y componentes no conformes Evitar su uso:  Identificación,  Documentación,  Segregación,  Disposición y  Notificación. Rechazar, reparar, reprocesar o aceptar tal como está.

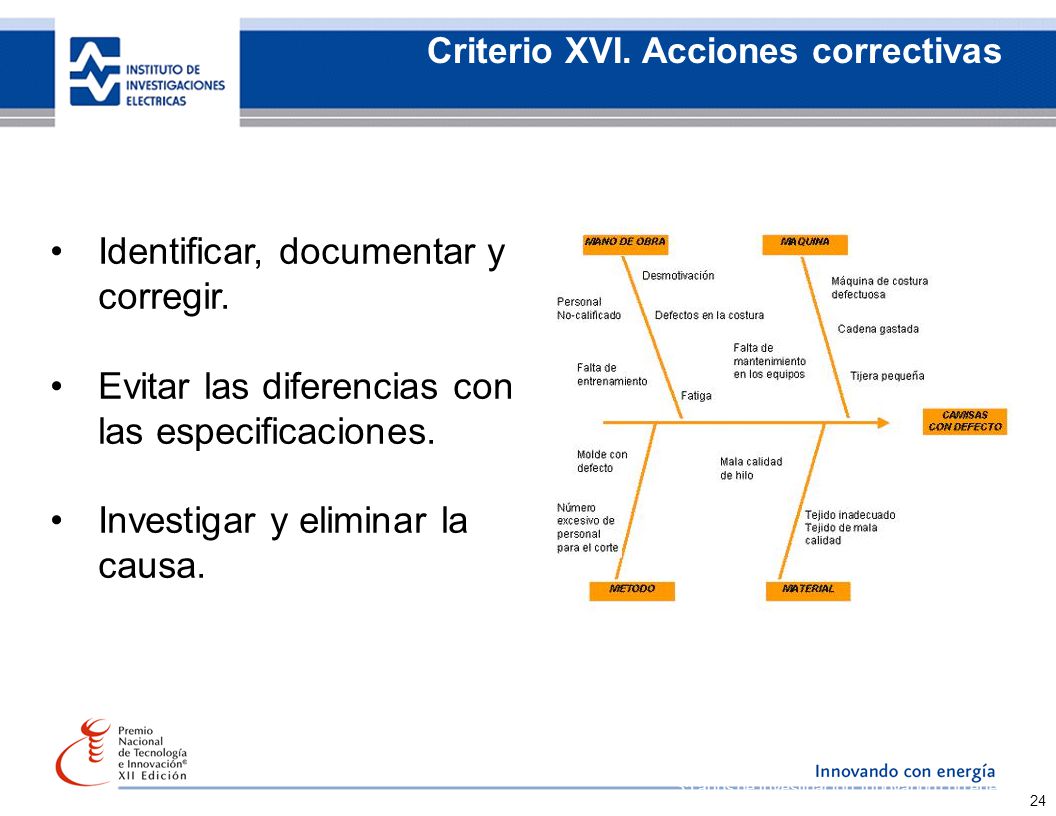

24 35 años de investigación, innovando con energía 24 Criterio XVI. Acciones correctivas Identificar, documentar y corregir. Evitar las diferencias con las especificaciones. Investigar y eliminar la causa.

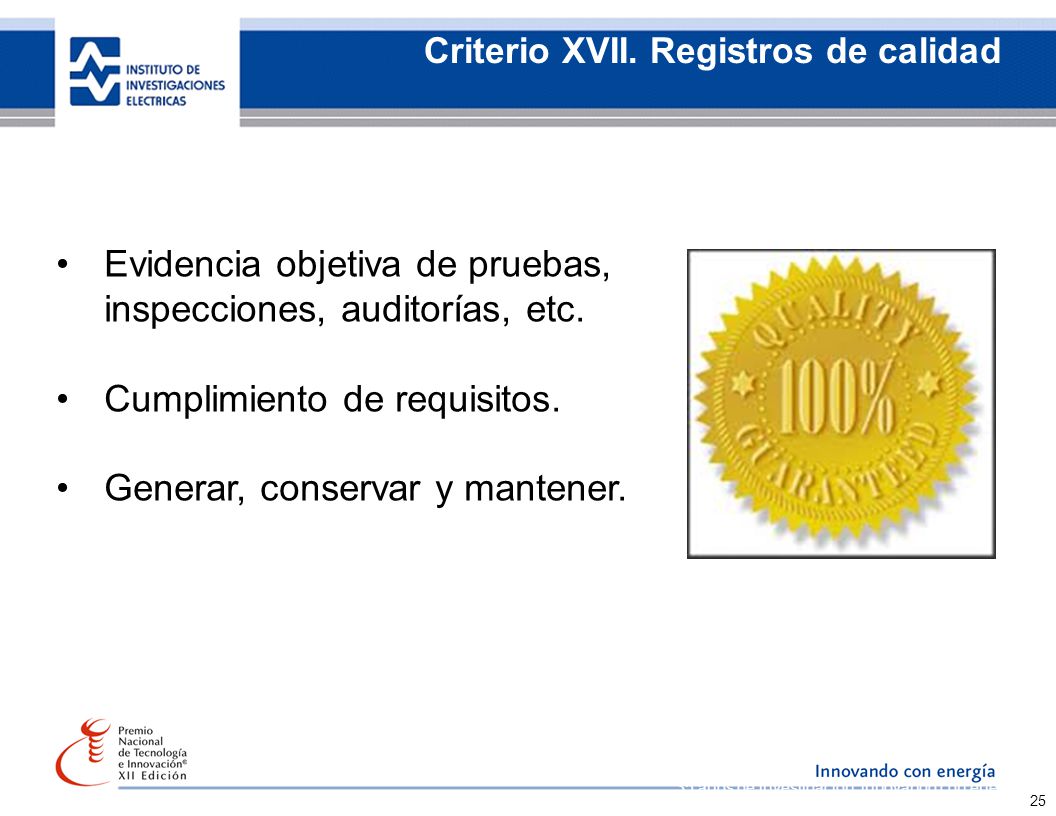

25 35 años de investigación, innovando con energía 25 Criterio XVII. Registros de calidad Evidencia objetiva de pruebas, inspecciones, auditorías, etc. Cumplimiento de requisitos. Generar, conservar y mantener.

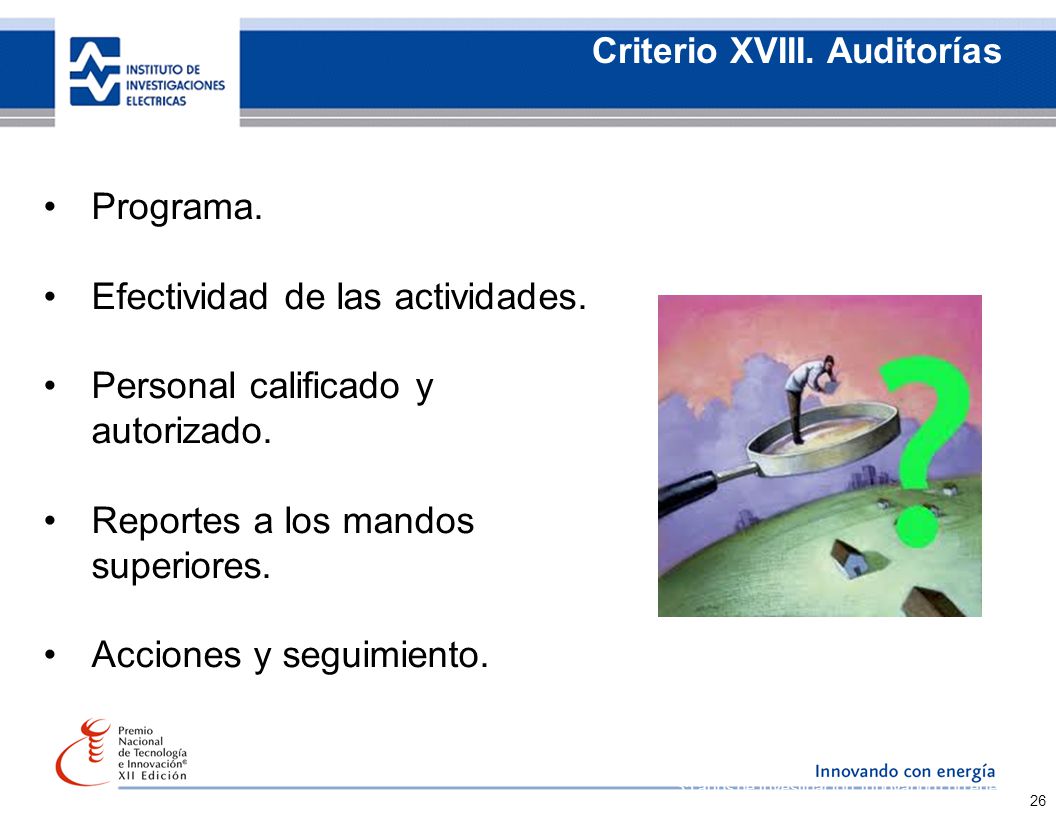

26 35 años de investigación, innovando con energía 26 Criterio XVIII. Auditorías Programa. Efectividad de las actividades. Personal calificado y autorizado. Reportes a los mandos superiores. Acciones y seguimiento.

27 35 años de investigación, innovando con energía 27 Recomendaciones Participar en los adoctrinamientos del PIGCN. Lectura del MIGCN. Lectura de los documentos del PIGCN. Revisión de documentos del área. Lectura del código 10CFR50 B. Conocimiento de normas asociadas. ANSI/ASME N45.2 ANSI/ASME N45.2.6 ANSI/ASME N45.2.10 ANSI/ASME N45.2.11 ANSI/ASME N45.2.12 ANSI/ASME N45.2.23 IEEE 730 10CFR21 Guías Reguladoras

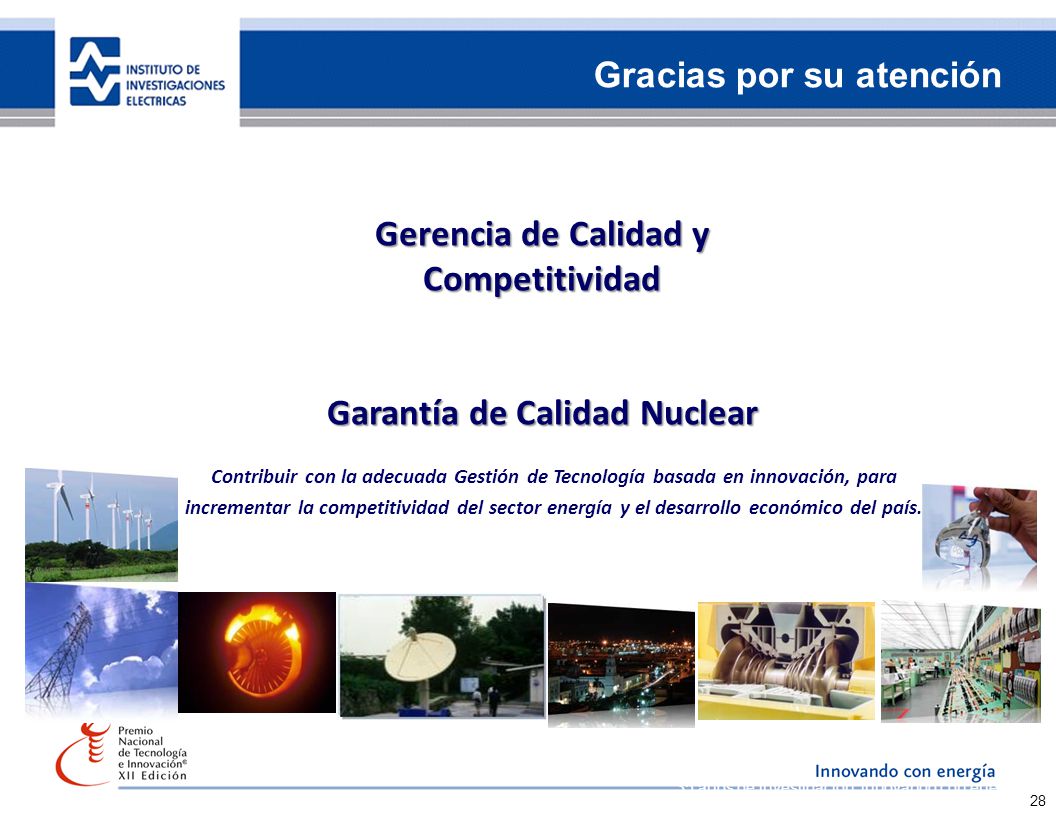

28 35 años de investigación, innovando con energía 28 Contribuir con la adecuada Gestión de Tecnología basada en innovación, para incrementar la competitividad del sector energía y el desarrollo económico del país. Gerencia de Calidad y Competitividad Garantía de Calidad Nuclear Gracias por su atención
