PROYECTO: ADECUACION DE UN DUCTO PARA GAS NATURAL

Presentación del tema: "PROYECTO: ADECUACION DE UN DUCTO PARA GAS NATURAL"— Transcripción de la presentación:

1 PROYECTO: ADECUACION DE UN DUCTO PARA GAS NATURAL
FASES DE UN PROYECTO PROYECTO: ADECUACION DE UN DUCTO PARA GAS NATURAL

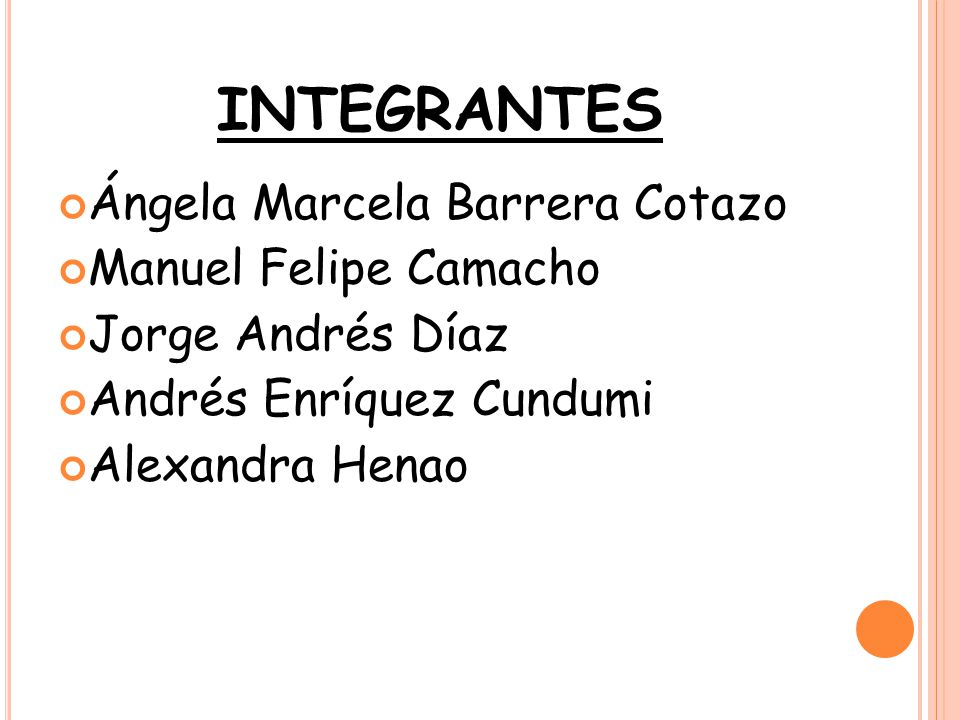

2 INTEGRANTES Ángela Marcela Barrera Cotazo Manuel Felipe Camacho
Jorge Andrés Díaz Andrés Enríquez Cundumi Alexandra Henao

3 FASE INFORMAR QUE ES GAS NATURAL? Mezcla de hidrocarburos gaseosos.
Presentes en forma natural. Metano (80%)y proporciones significativas de etano, propano y butano. Es usado para abastecer a la industria y a los usuarios comerciales y domésticos y tiene una calidad especificada. ¿QUE ES UN DUCTO DE GAS NATURAL? Tubería para el transporte de gas natural entre dos puntos, ya sea tierra adentro o tierra afuera.

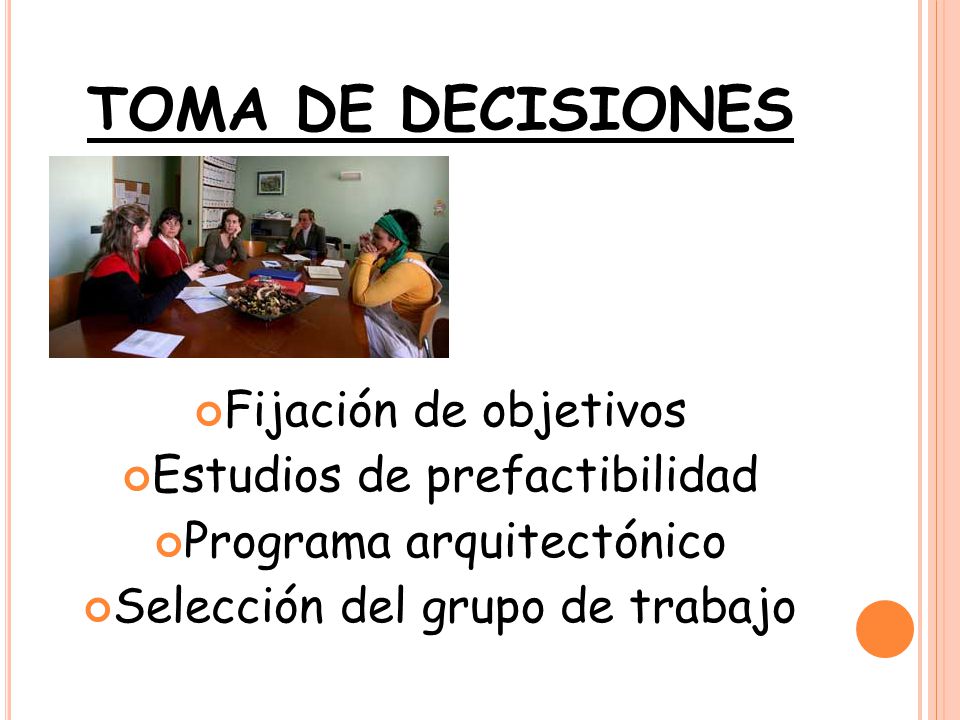

4 TOMA DE DECISIONES Fijación de objetivos Estudios de prefactibilidad
Programa arquitectónico Selección del grupo de trabajo

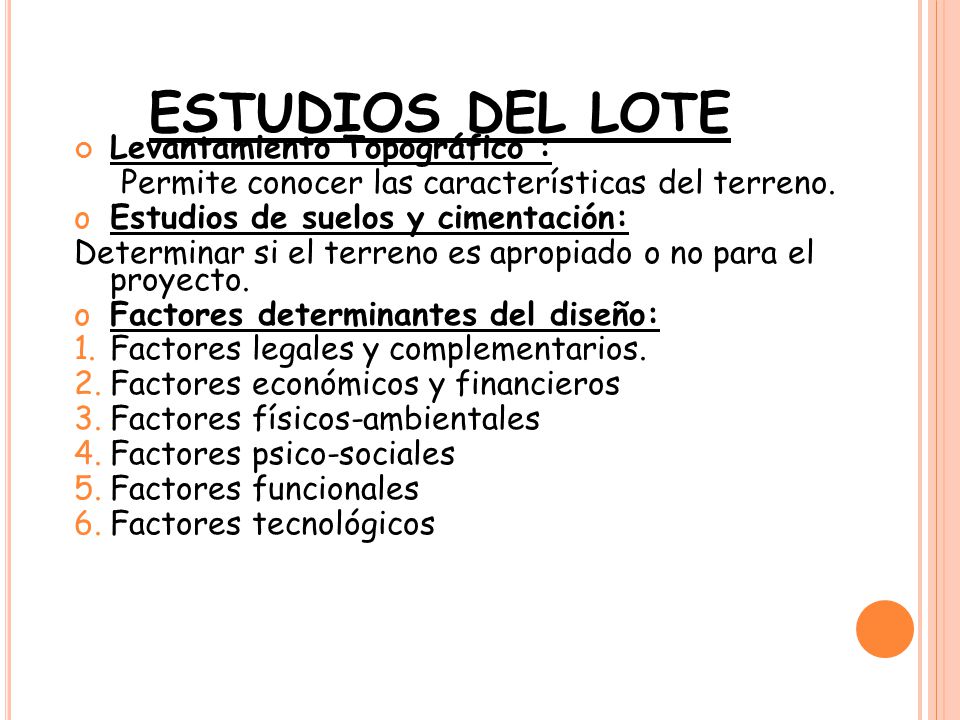

5 ESTUDIOS DEL LOTE Levantamiento Topográfico :
Permite conocer las características del terreno. Estudios de suelos y cimentación: Determinar si el terreno es apropiado o no para el proyecto. Factores determinantes del diseño: Factores legales y complementarios. Factores económicos y financieros Factores físicos-ambientales Factores psico-sociales Factores funcionales Factores tecnológicos

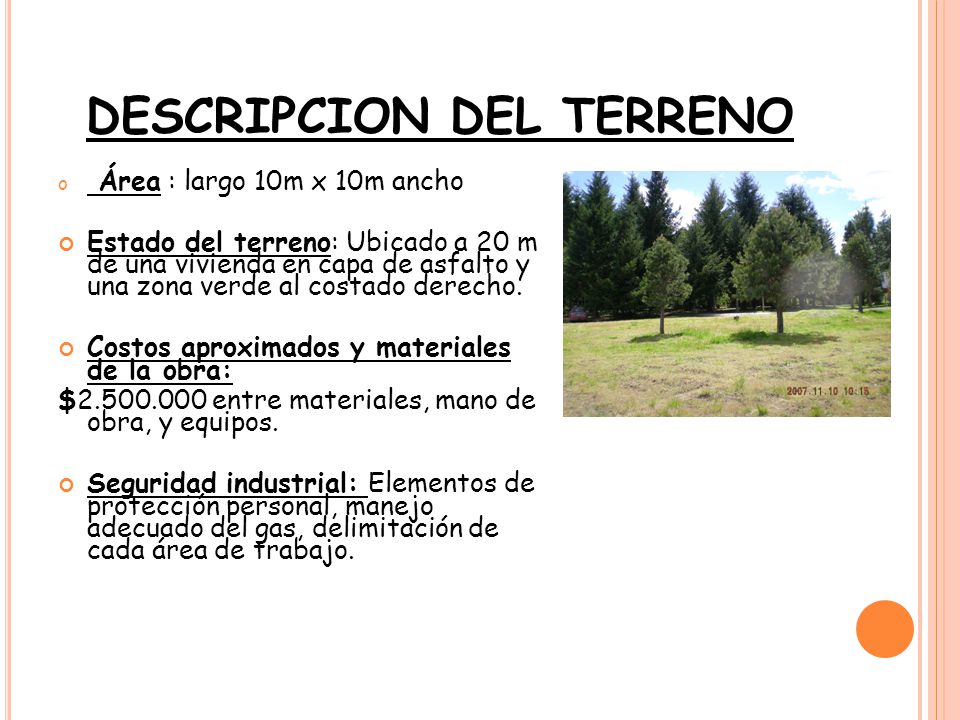

6 DESCRIPCION DEL TERRENO
Área : largo 10m x 10m ancho Estado del terreno: Ubicado a 20 m de una vivienda en capa de asfalto y una zona verde al costado derecho. Costos aproximados y materiales de la obra: $ entre materiales, mano de obra, y equipos. Seguridad industrial: Elementos de protección personal, manejo adecuado del gas, delimitación de cada área de trabajo.

7 . Situación legal del predio
Actividad principal de la empresa u organismo Nombre de la empresa u organismo solicitante. Nombre y puesto del responsable del proyecto Vinculación con las normas y regulaciones sobre uso del suelo en el área correspondiente. vías de acceso (terrestres). Impacto ambiental

8 FASE PLANEAR Vida útil del proyecto. Programa de trabajo
Ubicación física del proyecto. Operación de la instalación Requerimientos de mano de obra Obras o servicios de apoyo a utilizar en las diferentes etapas del proyecto.

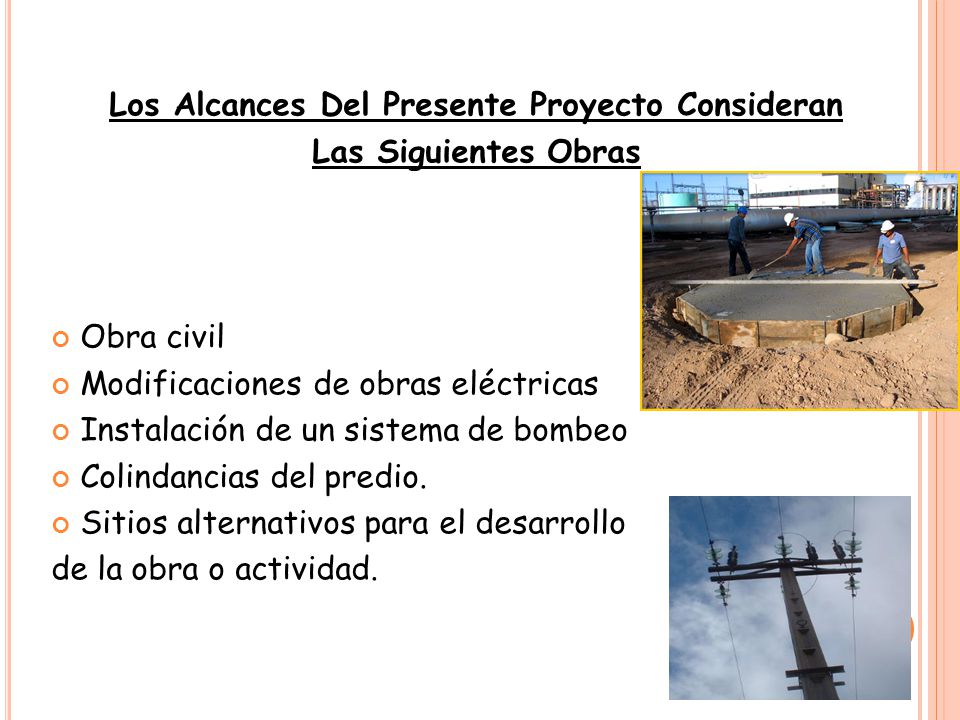

9 Los Alcances Del Presente Proyecto Consideran
Las Siguientes Obras Obra civil Modificaciones de obras eléctricas Instalación de un sistema de bombeo Colindancias del predio. Sitios alternativos para el desarrollo de la obra o actividad.

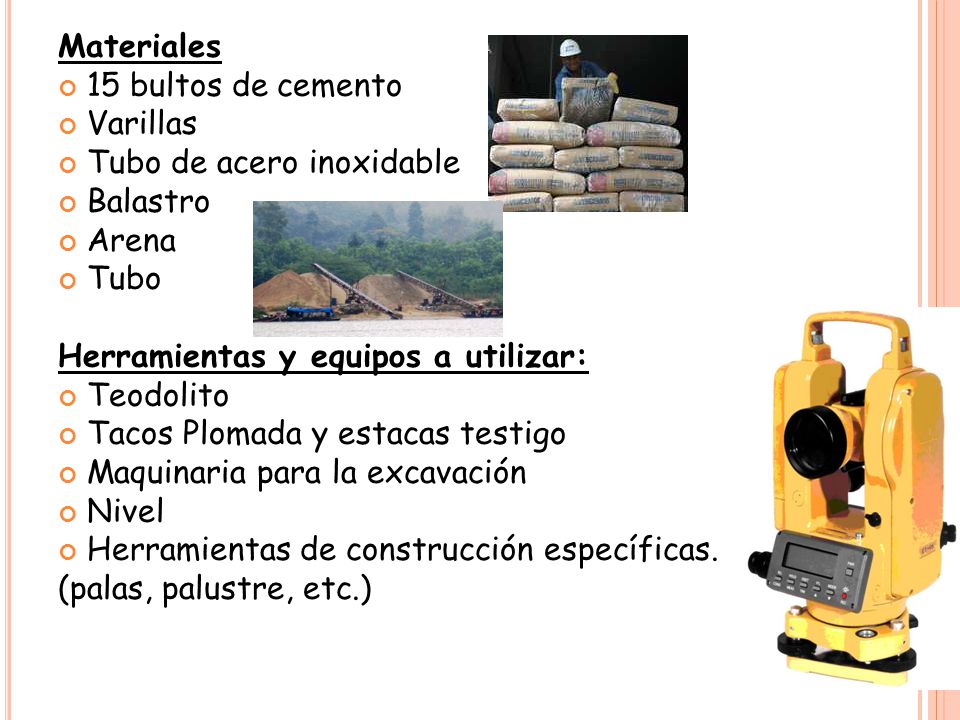

10 Materiales 15 bultos de cemento Varillas Tubo de acero inoxidable Balastro Arena Tubo Herramientas y equipos a utilizar: Teodolito Tacos Plomada y estacas testigo Maquinaria para la excavación Nivel Herramientas de construcción específicas. (palas, palustre, etc.)

11 REQUERIMIENTOS DE MANO DE OBRA. PREPARACION DEL TERRENO
Gerente 1 Ingeniero Residente. 1 Topógrafo. 2 Cadeneros. 1 Oficial albañil. 20 peones. 1 Chofer 1 Oficial de pintura. Operación de la instalación. Jefe de planta. 2 Ingenieros de tramo. 4 Operadores. 1 Mecánico. 1 Eléctrico. 2 Seguridad. 1 Tubero. Construcción. 1 Ingeniero residente. 1 Topógrafo. 1 Oficial albañil. 1 Oficial carpintero. 1 Oficial de pintura. 1 Oficial fierrero. 1 Oficial mecánico. 1 Oficial tubero Peones. 2 Choferes. 3 Administrativos Pintores. 4 Paileros. 6 Fierreros. 6 Carpinteros. 4 Soldadores

12 OBRAS O SERVICIOS DE APOYO A UTILIZAR EN LAS DIFERENTES ETAPAS DEL PROYECTO Oficina de campo (40 m2). Taller menor de reparaciones (40 m2). Almacén (80 m2) 3 Cisternas con agua potable 20 Letrinas 2 Camiones de redilas 4 Pick up 2 Combi VW 4 Equipos de cómputo Equipo de telefonía 4 Radios portátiles 50 Equipos de seguridad.

13 FASE EJECUTAR Ubicación física del proyecto.
Plano distribución de la planta Plano localización del predio. Colindancias del predio. son con áreas de residenciales: Norte:,,,, Sur: tienda Este: casa residencial Oeste ,,,,, Municipio Cali - valle Barrio Presión profundidad Vida útil 20 años Prom.

14 Operación de la instalación
Levantamiento topográfico para ubicación de instalaciones Ruptura de pavimentos con rompedora neumática. Desalojo de escombros con pala en camión de redilas. Excavación del terreno para instalación de la cimentación.

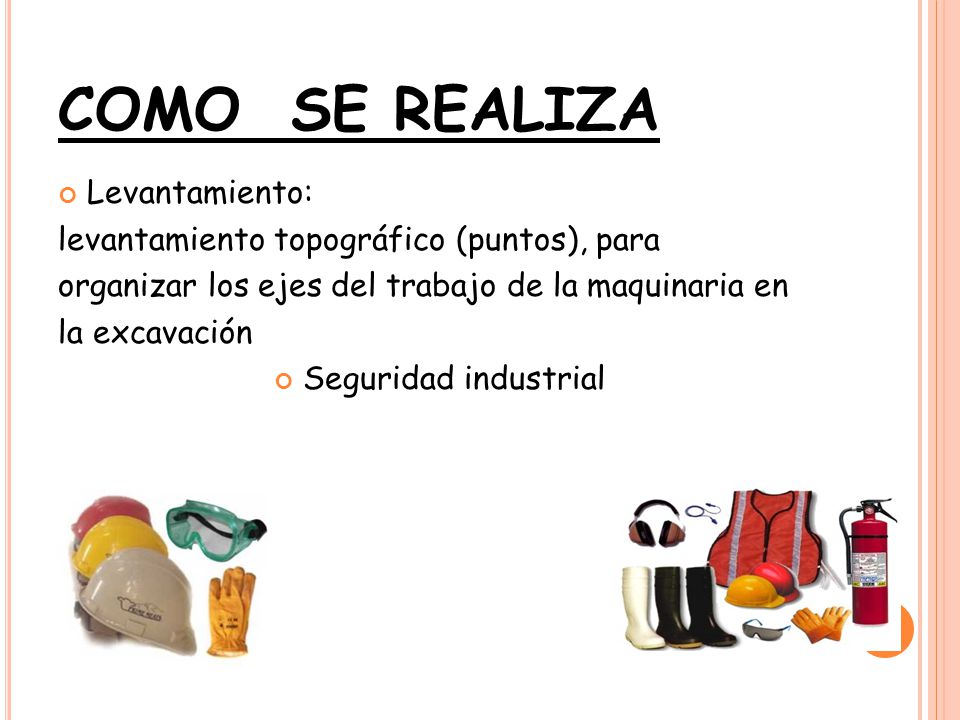

15 COMO SE REALIZA Levantamiento:
levantamiento topográfico (puntos), para organizar los ejes del trabajo de la maquinaria en la excavación Seguridad industrial

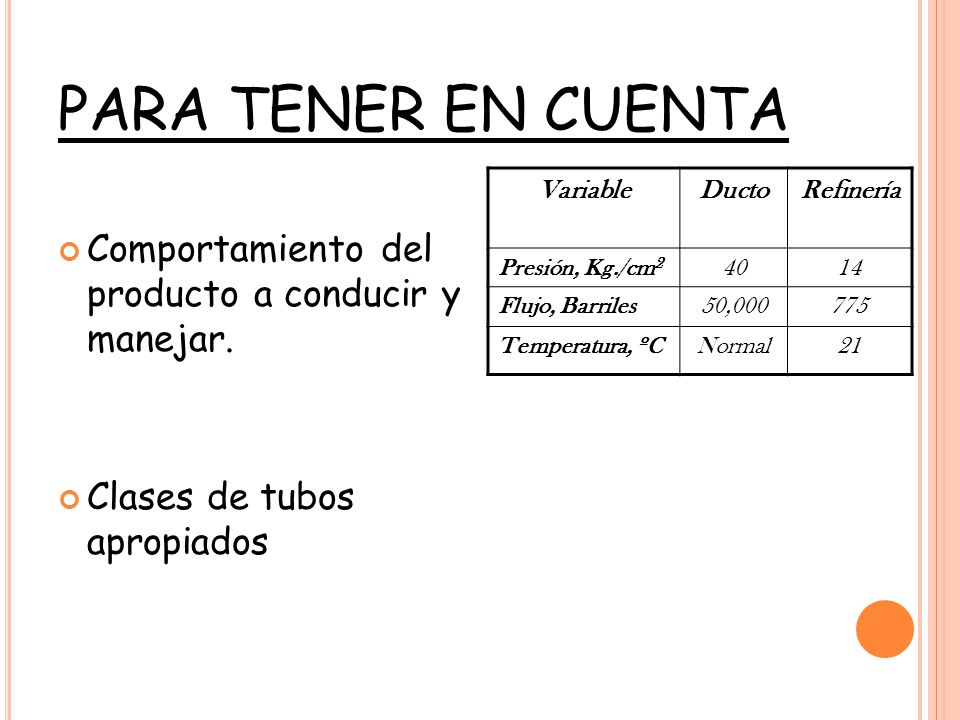

16 PARA TENER EN CUENTA Comportamiento del producto a conducir y manejar.
Clases de tubos apropiados Variable Ducto Refinería Presión, Kg./cm2 40 14 Flujo, Barriles 50,000 775 Temperatura, ºC Normal 21

17 Fase evaluar Flujo del material utilizado Fugas de gas
Medición de presión Exposímetro

18 GRACIAS
