1 TIA/EIA - 607 Estándar de requerimientos para uniones y puestas a tierra para telecomunicaciones en edificios comerciales

2 TIA/EIA - 607 PROPÓSITO Propósito
Establece guías para los propietarios, clientes, fábricas, consultores, diseñadores, instaladores, y administradores de instalaciones relacionados con la administración de la infraestructura de telecomunicaciones. Puede que los sistemas de cableado para edificios existentes, especialmente aquellos instalados antes de la salida de las comunicaciones digitales e integración de datos y voz, no acepten rápidamente la aplicación de este estándar. La modernización para obtener estos estándares puede requerir un gasto monetario significante. Se recomienda un plan efectivo de cambio el cual resulta del análisis completo de la instalación. Propósito Permitir la planeación, diseño e instalación de sistemas de tierra para telecomunicaciones en un edificio con o sin conocimiento previo de los sistemas de telecomunicaciones subsecuentemente instalados.

3 TIA/EIA - 607 ALCANCE General
Específica los requisitos administrativos de la infraestructura de telecomunicaciones dentro de un nuevo, existente o renovado edificio o campus. Este estándar no especifica requisitos para la seguridad del usuario. General Esta infraestructura de unión y puesta a tierra de telecomunicaciones en conjunción con sistemas de tierra eléctricos, protección anti-rayo, y sistema de agua forman el sistema de tierra del edificio.

4 TIA/EIA - 607 ALCANCE General (cont.)
Especifica la interconnectividad a los sistemas de tierra del edificio y su soporte a equipos y sistemas de telecomunicaciones.

5 TIA/EIA - 606 Consideraciones
Los sistemas de tierra son una parte integral del cableado estructurado al que soportan. Este ayuda a proteger equipo y personal de voltajes peligrosos Un mal sistema de tierras puede producir voltajes inducidos que pueden afectar los sistemas de telecomunicaciones

6 TIA/EIA - 607 CT Cuarto de Equipo Entrada de Servicios
Eléctricos Conductor de Unión para Telecomunicaciones Conductor de Unión Vertical de Interconexión para Telecom. TGB TMGB Unión Vertical para Telecomunicaciones TBB

7 TIA/EIA - 607 Elementos Cinco componentes importantes :
Este documento tiene cinco maneras de presentar o identificar los componentes de un sistema de telecomunicaciones. Cada uno de ellos se discutirá más adelante... Cinco componentes importantes : Conductor de Unión para Telecomunicaciones Barra Principal de Puesta a Tierra para Telecomunicaciones (TMGB - Telecommunications Main Grounding Busbar) Unión Vertical para Telecom. (TBB - Telecommunications Bonding Backbone)

8 TIA/EIA - 607 Elementos Cinco componentes importantes (cont.):
Barra de Puesta a Tierra para Telecom. (TGB - Telecommunications Grounding Busbar) Conductor de Unión Vertical de Interconexión para Telecom. (TBBIBC - Telecommunications Bonding Backbone Interconnecting Bonding Conductor)

9 TIA/EIA - 607 Otros Componentes
Otros componentes a considerar: Cuarto de Equipo Entrada de Servicios Closet de Telecomunicaciones Rutas de cables para interconexión.

10 TIA/EIA - 607 Unión de Componentes
Las etiquetas son recomendadas porque el marcado puede borrarse y volverse ilegible. Las etiquetas también son más nítidas y limpias. Todos los conductores de unión serán de cobre y aislados. El tamaño mínimo del conductor será No. 6 AWG.

11 TIA/EIA - 607 Unión de Componentes
Los conductores de unión NO deberán colocarse en conduits metálicos. Si es necesario hacerlo en una longitud que exceda 1 m., los conductores de unión deberán unirse al conduit en cada extremo con un cable de No. 6 AWG min.

12 TIA/EIA Etiquetado Un registro es una hoja de papel que contiene toda la información relevante de un elemento en particular. Un ejemplo de un registro se da más adelante... Cada conductor de unión para telecomunicaciones deberá estar etiquetado. La etiquetas deberán estar lo más cercanas al punto de terminación. No deberán ser metálicas

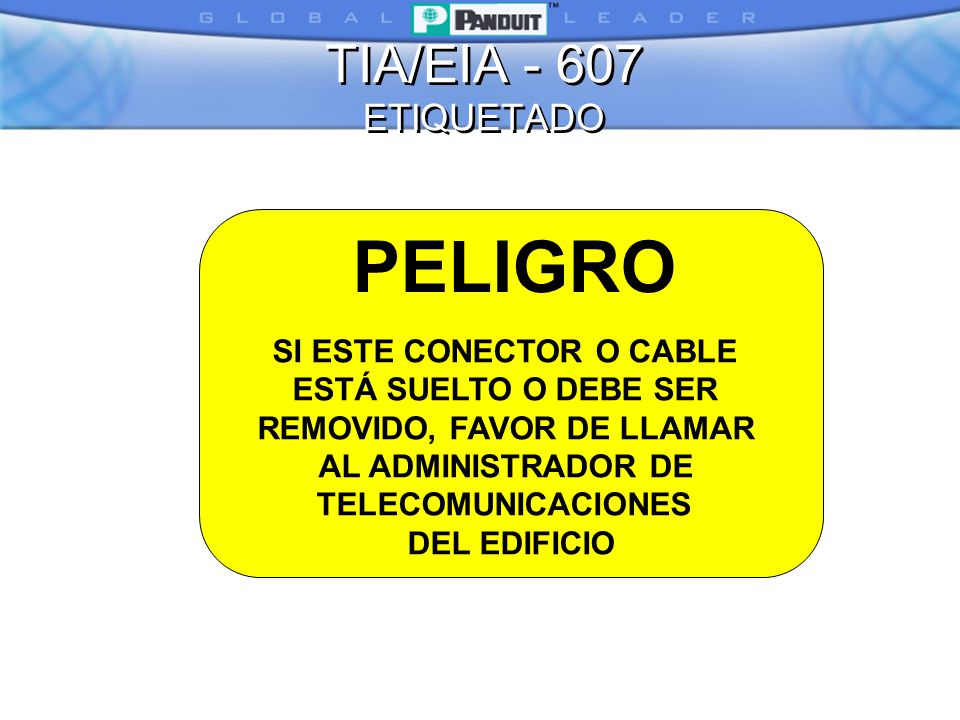

13 PELIGRO TIA/EIA - 607 ETIQUETADO
SI ESTE CONECTOR O CABLE ESTÁ SUELTO O DEBE SER REMOVIDO, FAVOR DE LLAMAR AL ADMINISTRADOR DE TELECOMUNICACIONES DEL EDIFICIO PELIGRO

14 TIA/EIA - 607 CONDUCTOR DE UNIÓN PARA TELECOM.
Cada elemento debe ser marcado (etiquetado) con un identificador único. Los ejemplos de identificadores se ofrecen solamente como recomendaciones y NO son requisitos. El Conductor de Unión para Telecomunicaciones deberá unir la Barra Principal de Puesta a Tierra para Telecomunicaciones (TMGB) a la tierra del servicio eléctrico del edificio El Conductor de Unión para Telecom. deberá ser, como mínimo, del mismo tamaño que el TBB.

15 TIA/EIA - 607 CONDUCTOR DE UNIÓN PARA TELECOM.
Entrada de Servicios Entrada de Servicios Eléctricos Conductor de Unión para Telecomunicaciones TMGB Conductor de Electrodo de Tierra TGB

16 TIA/EIA - 607 UNIÓN VERTICAL PARA TELECOM. (TBB)
No codificado: J0001 Actúa solamente como un identificador de un registro de cable y no contiene ninguna información adicional sobre el cable. Codificado: J3A-C17-05 Identifica un elemento de accesorio de terminación que está situado en el cuarto de paneles 3A, columna C, fila 17, posición 5. (Este es solamente un ejemplo.) La TBB es un conductor que interconecta todos las TGBs con la TMGB. Su función principal es reducir y equalizar las diferencias de potencial entre los sistemas de telecomunicaciones unidos a ella. CT Cuarto de Equipo Entrada de Servicios TGB TMGB Unión Vertical para Telecomunicaciones TBB

17 TIA/EIA - 607 UNIÓN VERTICAL PARA TELECOM. (TBB)
Una TBB no está destinada a ser el único conductor que provee camino para la corriente de falla a tierra. Ya deberá de existir uno en el edificio para la distribución eléctrica. CT Cuarto de Equipo Entrada de Servicios TGB TMGB Unión Vertical para Telecomunicaciones TBB

18 TIA/EIA - 607 UNIÓN VERTICAL PARA TELECOM. (TBB)
La TBB se origina en la TMGB, extendiéndose por la distribución vertical de telecomunicaciones del edificio, y se conecta a las TGBs en todos los closets de telecomunicaciones y cuartos de equipo. CT Cuarto de Equipo Entrada de Servicios TGB TMGB Unión Vertical para Telecomunicaciones TBB

19 TIA/EIA - 607 UNIÓN VERTICAL PARA TELECOM. (TBB)
Diseño: La TBB deberá ser consistente con el sistema vertical. Permitir múltiples TBBs dictados por el tamaño del edificio El sistema interno de agua NO deberá ser usado como TBB CT Cuarto de Equipo Entrada de Servicios TGB TMGB Unión Vertical para Telecomunicaciones TBB

20 TIA/EIA - 607 UNIÓN VERTICAL PARA TELECOM. (TBB)
Diseño (cont.): El blindaje de cables NO deberá ser usado como TBB Deberá usarse un conductor de cobre aislado. Tamaño mínimo: No. 6 AWG Tamaño máximo: No. 3/0 AWG CT Cuarto de Equipo Entrada de Servicios TGB TMGB Unión Vertical para Telecomunicaciones TBB

21 TIA/EIA - 607 UNIÓN VERTICAL PARA TELECOM. (TBB)
Este es un ejemplo de como un registro de cable puede o debe lucir. Nótese que existe información requerida e información opcional. Este documento fue elaborado poco preciso a propósito para permitir la adaptación de situaciones particulares. Diseño (cont.): Cuando dos o más TBBs verticales se usen en un edificio de varios pisos, las TBBs deberán unirse con un Conductor de Unión Vertical de Interconexión para Telecom. (TBBIBC) en el último piso y por lo menos cada tres pisos entre medio. CT Cuarto de Equipo Entrada de Servicios TGB TMGB Unión Vertical para Telecomunicaciones TBB

22 TIA/EIA - 607 UNIÓN VERTICAL PARA TELECOM. (TBB)
Los reportes son una forma de presentar, por ejemplo, toda la información de cables o conectores en un edificio. (Diferente a los registros, los cuales dan solamente información de un elemento en particular.) Los reportes resumen la información presentada en los registros. Tener la información de estos reportes presentados en varios formatos diferentes puede ser deseable. Consideraciones de Instalación Deberá de evitarse empalmes Si se usan, deberán estar en algún espacio de telecomunicaciones. Deberán unirse usando conectores de compresión irreversible, soldadura exotérmica, o equivalente.

23 TIA/EIA - 607 Barra Principal de Puesta a Tierra
Este ejemplo de un reporte de cable contiene solamente información sobre un cable (C0001), sin embargo, en realidad el reporte va a contener toda la información de cables de un edificio o área particular. La TMGB funciona como la extensión del electrodo de tierra del edificio para la infraestructura de telecomunicaciones. Sirve también como el punto principal de unión para las TBBs y equipo. Entrada de Servicios TMGB

24 TIA/EIA - 607 Barra Principal de Puesta a Tierra para Telecom.
Planos conceptuales--usados para ilustrar la intención del diseño propuesto. Típicamente no incluye todos los elementos o identificadores y no necesariamente llega a formar parte de la documentación de administración. Planos de instalación--usados para documentar como se instale el infraestructura. Planos de registros--gráficamente documentan la infraestructura instalada por medio del plano de la planta, plano de elevación, y planos de detalles. Puede diferir de los planos de instalación por los cambios y condiciones específicas del sitio. Debe ser accesible al personal de Telecomunicaciones Las extensiones de la TMGB deberán ser las Barras de Puesta a Tierra para Telecom. (TGBs) Típicamente, deberá de haber una TMGB por edificio. Entrada de Servicios TMGB

25 TIA/EIA - 607 Barra Principal de Puesta a Tierra para Telecom.
El lugar ideal para la TMGB es donde está localizada la entrada de servicios La TMGB deberá dar servicio al equipo de telecomunicaciones localizado en el mismo cuarto o espacio. Entrada de Servicios TMGB

26 TIA/EIA - 607 Barra Principal de Puesta a Tierra para Telecom.
Descripción de TMGB: Deberá ser una barra de cobre pre-perforada para los conectores a utilizar. Se desea que esté platinada para reducir la resistencia del contacto. Si no lo está deberá limpiarse antes de colocar los conductores. Entrada de Servicios TMGB

27 TIA/EIA - 607 Barra Principal de Puesta a Tierra para Telecom.
Las órdenes típicas de trabajo documentan operaciones tales como: -Traslado de cable conmutador -Instalación de un conduit -Cambiar de sitio una caja de tomas Ordenes de trabajo pueden incluir espacios, rutas, empalmes, terminaciones, o puesta a tierra, individuales o en combinación. Descripción de TMGB (cont.): Tener una dimensión mínima de 6 mm de grueso por 100 mm de ancho, teniendo una longitud variable. 100 mm. Variable 6 mm Entrada de Servicios TMGB

28 TIA/EIA - 607 Barra Principal de Puesta a Tierra para Telecom.
Los puntos intermedios con tres o más puntos de terminación de rutas (cajas de registro, segmentos unidos de canasta para cable) deben tener una etiqueta en cada punto de terminación. Las rutas divididas (Ducto tipo T) deben tener etiquetas en cada división. Se recomienda que los identificadores sean conectados, tal como: P100-a, P100-b, P100-c. Descripción de TMGB (cont.): Deberá estar tan cerca como sea práctico del panel principal de telecomunicaciones. Deberá de conectarse al panel principal de telecomunicaciones o a su cubierta metálica Entrada de Servicios TMGB

29 TIA/EIA - 607 Barra Principal de Puesta a Tierra para Telecom.
Conexiones: Los conectores para el conductor de unión de telecomunicaciones a la TMGB deberán ser compresión de dos perforaciones, soldadura exotérmica, o equivalente.

30 TIA/EIA - 607 Barra Principal de Puesta a Tierra para Telecom.
Conexiones (cont.): La conexión de conductores para unir equipo de telecom. a la TMGB puede usar conectores de compresión por tornillo de una perforación, aunque se prefieren conectores de compresión de dos perforaciones

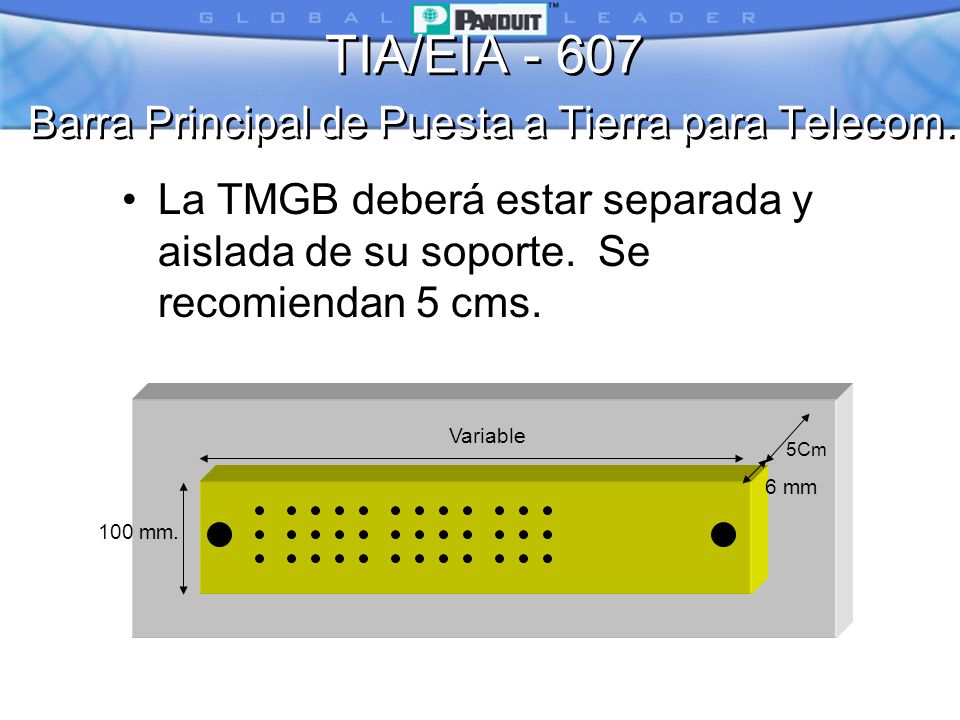

31 TIA/EIA - 607 Barra Principal de Puesta a Tierra para Telecom.
La TMGB deberá estar separada y aislada de su soporte. Se recomiendan 5 cms. 100 mm. Variable 6 mm 5Cm

32 TIA/EIA - 607 Barra de Puesta a Tierra para Telecom. (TGB)
La Barra de puesta a Tierra para Telecomunicaciones (TGB) es el punto central de conexión común para los sistemas de telecomunicaciones y equipo usados en el closet de telecomunicaciones o cuarto de equipo. CT TGB

33 TIA/EIA - 607 Barra de Puesta a Tierra para Telecom. (TGB)
Descripción de TGB: Tener una dimensión mínima de 6 mm de grueso por 50 mm de ancho, teniendo una longitud variable. 50 mm. Variable 6 mm CT TGB

34 TIA/EIA - 607 Barra de Puesta a Tierra para Telecom. (TGB)
Descripción de TGB (cont.): Se desea que esté platinada para reducir la resistencia del contacto. Si no lo está deberá limpiarse antes de colocar los conductores. CT TGB

35 TIA/EIA - 607 Barra de Puesta a Tierra para Telecom. (TGB)
Uniones: El conductor de unión entre la TBB y la TGB deberá ser continuo y ruteado en el camino mas corto posible. Deberá estar tan cerca como sea práctico del panel principal de telecomunicaciones. CT TGB

36 TIA/EIA - 607 Barra de Puesta a Tierra para Telecom. (TGB)
Uniones (cont.): Deberá de conectarse al panel principal de telecomunicaciones o a su cubierta metálica. Las conexiones entre las TBBs y el TGB usará conectores de compresión de dos perforaciones .

37 TIA/EIA - 607 Barra de Puesta a Tierra para Telecom. (TGB)
Consideraciones de instalación: La TGB deberá estar separada y aislada de su soporte. Se recomiendan 5 cms. Un lugar práctico para al TGB es al lado del panel de telecomunicaciones. 50 mm. Variable 6 mm 5Cm

38 TIA/EIA - 607 Barra de Puesta a Tierra para Telecom. (TGB)
Uniendo al edificio Cada TGB deberá unirse a la estructura metálica del edificio usando un conductor de No. 6 AWG, siempre y cuando la estructura se encuentre puesta a tierra en forma efectiva. CT TGB

39 TIA/EIA - 607 ENTRADA DE SERVICIOS
La entrada de servicios es el lugar preferido para colocar la TMGB. Puede servir como TGB para el equipo localizado en la entrada de servicios. Entrada de Servicios TMGB

40 TIA/EIA - 607 ENTRADA DE SERVICIOS
La TMGB es el punto común para conexiones a tierra. El blindaje o miembro metálico de un cable vertical deberá estar unido a la TMGB/TGB por medio de un cable de unión desde el equipo de terminación. Entrada de Servicios TMGB

41 TIA/EIA - 607 ENTRADA DE SERVICIOS
Localizando el TMGB: La TMGB deberá colocarse tratando de tener la ruta más recta y estar lo más cerca posible de los protectores primarios de telecom. El conductor que los une tiene el propósito de funcionar como conductor de rayos y corrientes de falla de AC para los protectores primarios de telecom. Entrada de Servicios TMGB

42 TIA/EIA - 607 ENTRADA DE SERVICIOS
Localizando el TMGB (cont): Un mínimo de 30 cms de separación debe mantenerse entre este conductor y cualquier cable de potencia, de datos y/o control aun cuando se encuentre dentro de un conduit metálico. Entrada de Servicios TMGB

43 TIA/EIA - 607 ENTRADA DE SERVICIOS
Si no se tiene protección de entrada: La TMGB deberá localizarse cerca del cableado principal Deberá localizarse considerando la menor distancia y los menores cambios de dirección del Conductor de Unión de Telecom. Entrada de Servicios TMGB

44 TIA/EIA - 607 CUARTO DE EQUIPO Y CLOSET DE TELECOM.
Consideraciones: Cada Cuarto de Equipo y Closet de Telecomunicaciones deberá contener un TGB. La TGB deberá localizarse para proveer de la máxima flexibilidad y accesibilidad para la puesta a tierra de los sistemas de telecom. CT TGB

45 TIA/EIA - 607 CUARTO DE EQUIPO Y CLOSET DE TELECOM.
Se permite la instalación de múltiples TGBs en el mismo closet para ayudar a minimizar longitudes de conductores y espacios de terminación. Todos los TGBs deberán estar unidos con un conductor No. 6 AWG mínimo. CT TGB

46 TIA/EIA - 607 CUARTO DE EQUIPO Y CLOSET DE TELECOM.
Se requiere minimizar distancias y el número de dobleces en los conductores de unión a la TGB CT TGB

47 TIA/EIA - 607 CT Cuarto de Equipo Entrada de Servicios
Eléctricos Conductor de Unión para Telecomunicaciones Unión Vertical para Telecomunicaciones Conductor de Unión Vertical de Interconexión para Telecom. TGB TMGB
