CAPITULO II Elementos de Cableado Estructurado y tecnicas de instalacion.

Presentaciones similares


Presentación del tema: "CAPITULO II Elementos de Cableado Estructurado y tecnicas de instalacion."— Transcripción de la presentación:

1

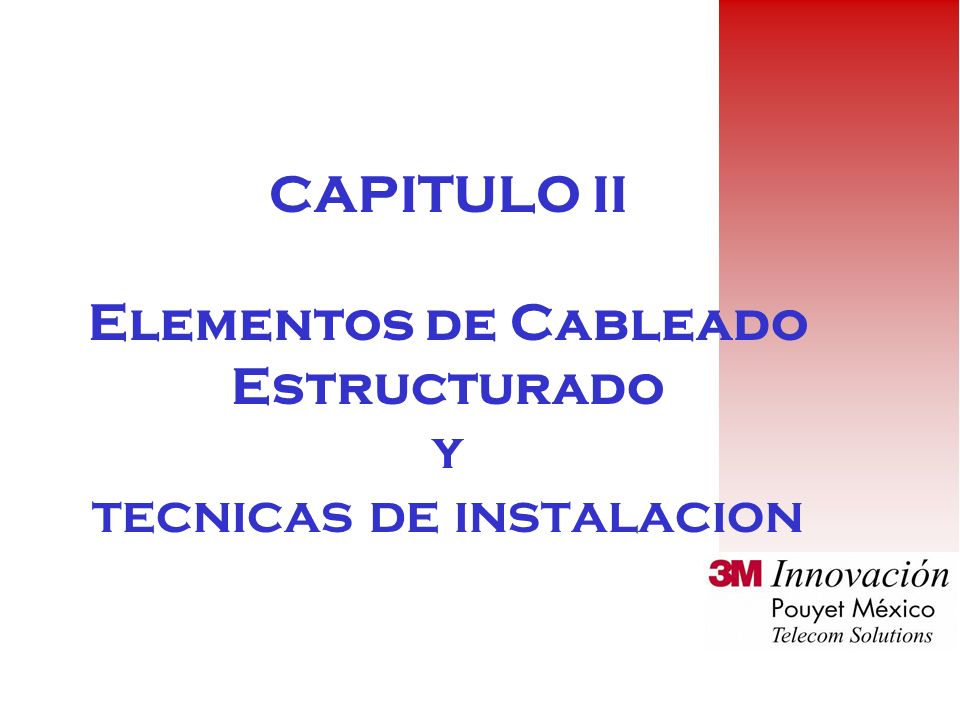

2 CAPITULO II Elementos de Cableado Estructurado y tecnicas de instalacion

3 Consideraciones principales de cableado

4 Estudio de las necesidades En el estudio de cableado deben considerarse diferentes aspectos : Tipo de edificio y características Número de edificios en un recinto privado Ocupantes Espacio que se puede destinar al cableado

5 Edificios Tipo Campus : - Hospitales - Universidades La utilización de la fibra optica resuelve problemas con el entorno Estudio de las necesidades

6 Diseño Aspectos importantes en un sistema de cableado. - Dificultades del entorno : Fuentes internas de perturbaciones Fuentes de perturbaciones externas Blindaje del cable

7 Blindaje del cable : Ofrecen protección contra los campos irradiados A excepción de los campos magneticos de baja frecuencia (de 50 Hz) Se utiliza una red de tierra mallada y una distribución de tierra en bus que dividan las corrientes inducidas Diseño

8 Instalación y reglas para la puesta a tierra La red de puesta a tierra y su conexión proporcionan : Seguridad personal en caso de fallas eléctricas Protección de los equipos eléctricos y electrónicos contra perturbaciones electromagnéticas Instalación de la red de puesta a tierra La baja impedancia de la red proporciona una equipotencialidad de referencia La estructura de mas baja impedancia en el plano de tierra

9 Separación de fluidos Es necesario proveer una columna de subida para cada tipo de fluido : corrientes fuertes, corrientes débiles, ventilación, canalización de agua, etc. Es importante que la columna de subida debe colocarse al menos a 2 metros de distancia de los ascensores.

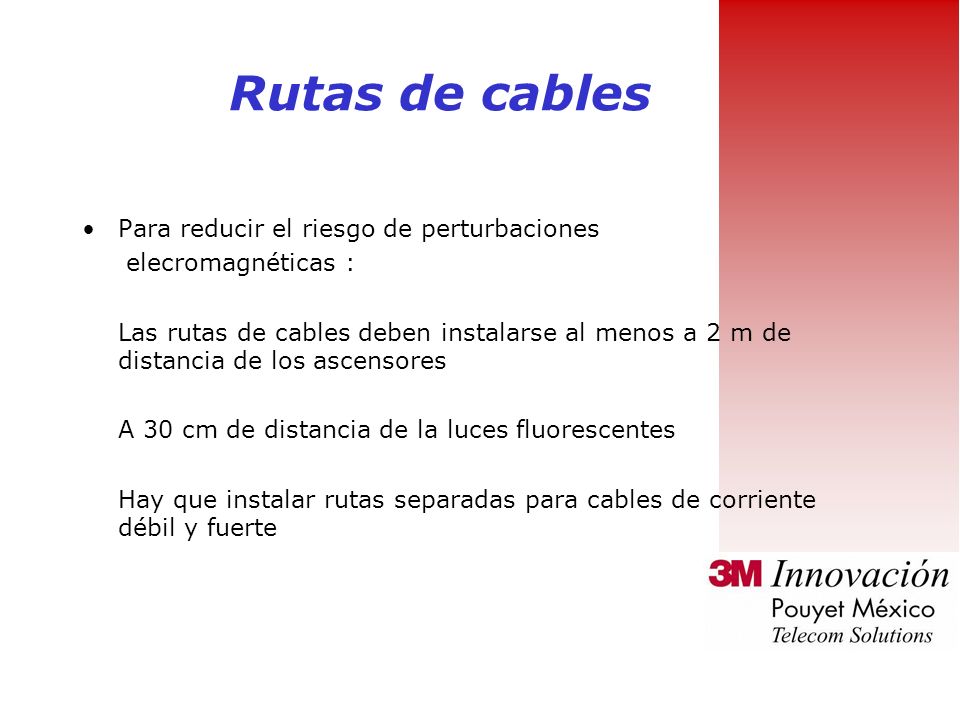

10 Rutas de cables Para reducir el riesgo de perturbaciones elecromagnéticas : Las rutas de cables deben instalarse al menos a 2 m de distancia de los ascensores A 30 cm de distancia de la luces fluorescentes Hay que instalar rutas separadas para cables de corriente débil y fuerte

11 Ruta de cables de pasillo Si se tienen que cruzar los cables de corriente débil y fuerte, deberán hacerlo en ángulo recto para evitar el acoplamiento Rutas de cables (cont..)

12 Rutas de cables de oficina Si la distribución se realiza mediante canaleta, se recomienda de varios compartimientos : Un compartimiento para corrientes débiles Un compartimiento para corrientes fuertes Un compartimiento central que sirve de separador de dos corrientes y como zona de conexión de diversas tomas de instalación (tomas blindadas RJ45) Rutas de cables (cont..)

13 Precauciones en el manejo del cable

14 Precauciones en el manejo del cable : El cableado (no importa de que tipo) debe ser apoyado en soporteria. El cable debe ser soportado cada 4 ó 5 pies por la ANSI/TIA/EIA Nunca jalar el cable directamente suspendido en el techo o a través de las balastras.

15 El cable no debe ser entrelazado con otros cables de diferente procedencia La ANSI/TIA/EIA-569-A permite el uso de diferentes canalizaciones para su acarreo Una forma buena alternativa es el uso del uso del gancho llamado CAT 5 J Hook. Precauciones en el manejo del cable :

16 El propio desempeño del cable solo se logrará por medio de un buen cuidado del cable en la instalación y adecuada soporteria. Asegurate que tu instalación sea capaz de soportar las futuras tecnologías de transmisión de 100 Mbps y Gigabit. Precauciones en el manejo del cable :

17 Jalado del cable Tensión de Jalado Ambiente Radio de curvatura Soporteria

18 Evita machucar el cable y doblarlo por esquinas afiladas Gradualmente jala el cable hacia el lugar El Jalado del cable no debe exceder una tensión de 12 Kgs Nunca jalar el cable a través de esquinas Jalado del cable

19 Evita la ruta congestionada por otros cables La humedad afecta el desempeño del cable Altas temperaturas incrementan la atenuación del cable Minimizar el torcido del cable Jalado del cable

20 Durante la instalación manten el radio de curvatura del cable tan amplio como sea posible La ANSI/TIA/EIA-568-A establece que el radio mínimo de curvatura es 4 veces el diámetro externo del cable Siempre evitar curvaturas agudas y bordes afilados –Realizar jalados de cable tan uniformes como sea posible Jalado del cable

21

22 Evita doblar el cable innecesariamente Minimiza el torcido del forro del cable Reemplaza el cable dañado Evita areas de temperatura excesiva Realizar amarres de cable de forma holgada Instalación del cable

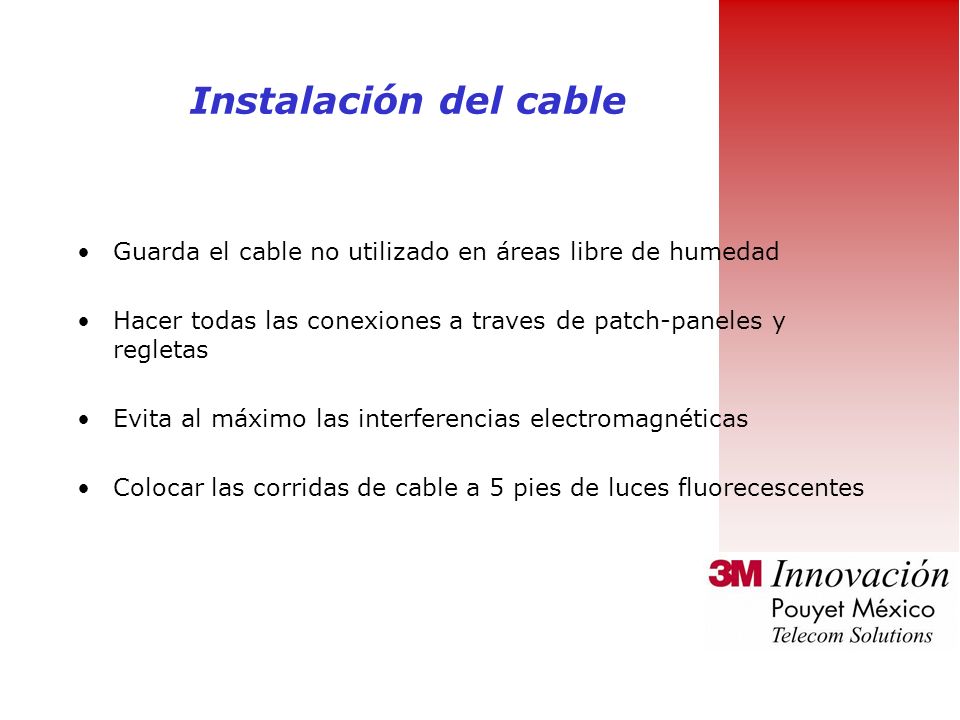

23 Guarda el cable no utilizado en áreas libre de humedad Hacer todas las conexiones a traves de patch-paneles y regletas Evita al máximo las interferencias electromagnéticas Colocar las corridas de cable a 5 pies de luces fluorecescentes Instalación del cable

24 Nunca excedas curvaturas de 90º. Nunca utilizar amarres o sujetadores de cable demasiados apretados. Nunca pararse sobre el cable. Nunca hacer empalmes. Nunca usar pistolas de grapas. Nunca sobreforces el cable. Instalación del cable

25 Instalación del cable en el patch panel

26 Maxima distancia horizontal: –90 metros (295 ft) del Closet de Telecomunicaciones al área de trabajo –El cable recomendado para el área de trabajo (máximo) 3 metros (o 10 ft) –Los jumper/patch cords recomendados 7 metros o 23 pies (max de 2 patch cords por corrida horizontal) Recuerda

27 Ejemplo :

28 Network Interfaces and Demarcation Definition Ina Interfase de red es el punto de interconexión entre dos redes (o una porción de ellas). Una interfase de red es también conocida como un dispositivo reconocido FCC que proporciona un punto de separación identificable entre el circuito del y el equipo de interconexión o cableado. Demarcación es en general el termino usado para para el elemento que proporciona esta función o para identificar otros puntos de separación de un circuito de telecomunicaciones.

29 Grupos de interfases Los jacks actualmente aprobados (o usados para interconexión equipo-a- equipo) por la FCC caen en tres grupos generales: Jacks para voz. Jacks para datos. Jacks para canales de red de equipos.

30 Sistemas de Tierra

31 ¿ Porque aterrizar? Seguridad Personal Protección de los equipos Protección de altos voltajes –Cortes de energía –Relámpagos Disipar cargas electrostáticas Proveer una referencia de cero volts Sistemas de Tierra

32 Tierra NEC Articulo 100 –Es un conductor intencional o accidental entre un circuito eléctrico o equipo con la tierra, o algún cuerpo conductor que cumpla la misma función.

33 Bonding (entrelazado) NEC Articulo 100 y –Es la permanente conexión de partes metálicas para formar una ruta eléctrica que nos asegurará la conducción de corrientes indeseables.

34 Tierra y bonding en una instalación de cableado Bonding en un sistema de cableado de un edificio inteligente aterriza o protege lo siguiente: –Circuitos eléctricos –Partes metálicas conductoras : Tubos conduits y canaletas Racks Charolas Equipo electrico

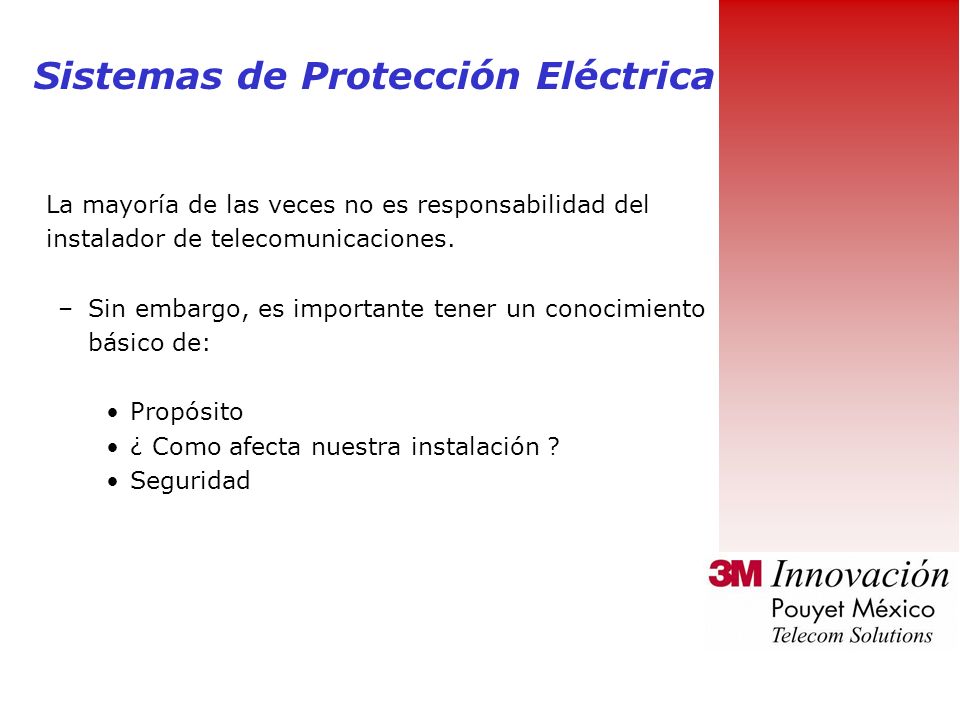

35 Sistemas de Protección Eléctrica La mayoría de las veces no es responsabilidad del instalador de telecomunicaciones. –Sin embargo, es importante tener un conocimiento básico de: Propósito ¿ Como afecta nuestra instalación ? Seguridad

36 Sistemas de Protección para Edificios –Protección eléctrica de alimentación –Aterrizaje y bonding eléctrico –Protección de relampagos –Electródo de aterrizaje –Bonding y aterrizaje de Telecomunicaciones –Circuitos protectores de Telecomunicaciones

37 Bonding del Panel Eléctrico aterrizado

38 Equipo de eléctrico de seguridad Conductor de tierra del equipo –Aterrizar el cable de tierra –Asegurar que las partes del equipo tengan doble aislamiento

39 Protección de Fuentes Eléctricas Fusibles – Impiden el paso de sobre-corrientes de la alimentación de entrada Switch general (desconexión) Circuitos contra sobre-corrientes –Breakers para abrir circuitos individuales Componentes extras –Fuentes de alimentación ininterrumpibles (UPS) –Generadores de emergencia

40 Aterrizaje y Bonding eléctrico Sistemas eléctricos y objetos metálicos deben estar enlazados para limitar el peligro de descarga debido a: –Fallas eléctricas –Relámpagos –Otros NEC Articulo 250 requiere el bonding de: –Ductos y paneles metálicos –Tierras de los Equipos –Terminales neutrales

41 Sistema de pararrayos Terminales múltiples en azotea Conductores igualados Conductores aterrizados Electrodos aterrizados o un anillo que rodee el edificio

42 Los instaladores de Telecomunicaciones deben asegurarse de que: –El sistema de tierras del sistema de Telecomunicaciones y pararrayos deben estar unidos a 12 pies de la base del edificio Igualar diferencias de potencial –Mantener una separación de 6 pies entre los cables de telecomunicaciones y los del sistema de pararrayos Prevenir voltajes inducidos Sistema de pararrayos

43 Sistema de componentes de aterrizaje (electrodos)

44 Sistemas de Electrodos Electrodo: –Conductor metálico en contacto con la tierra, usado para crear una baja impedancia hacia la tierra Sistemas de Electrodos: –Red de tierras eléctricas conectadas a un grupo de electrodos usados para lograr una baja resistencia en la tierra

45 Electrodos Los Electrodos son diseñados e instalados para aterrizar: –Varilla enlazada bajo tierra –Anillo de aterrizaje bajo tierra –Placas de metal bajo tierra –Electrodos encapsulados en concreto

46 Sistema de electrodos NEC Articulo –Tuberia de agua subterranea –Estructura metálica del edificio –Electrodo encapsulado en concreto –Anillos de aterrizaje

47 Instalación de un electrodo NEC Sección (b)(3) especifica un mínimo de.5 in (13 mm) de diámetro, 5 ft (1.5 m) de profundidad de la varilla BICSI recomienda: –Un mínimo de 8 ft (2.5 m), y un diámetro de 5/8 in de cobre

48 Tubería de agua Históricamente fue la más utilizada Provee una baja resistencia a tierra –Debe ser: A10 pies de la superficie –A 5 pies de la entrada Conductiva eléctricamente –No usar tuberia o acopladores plásticos –Unir partes eléctricamente conductivas de las no conductivas

49 Tubería de agua Desventajas –Mayor utilización de materiales no-metalicos –No siempre se considera un electrodo confiable Reparaciones futuras se emplean partes de plastico –Cuando se utiliza la tubería de agua como tierra, debe ser unida a otro tipo de electrodo para asegurar una tierra confiable

50 Estructura metálica Usualmente es un excelente electrodo –Debido al gran tamaño de la estructura ofrece una baja impedancia a tierra –No siempre esta completamente unida

51 Practicas de Bonding en Telecomunicaciones La recomendación de los conectores y empalmes deben de ser: –Placa de cobre –Cobre –Aleación de cobre

52 Pobre compresion de las conexiones

53 Propia compresion de las conexiones Conexiones deben : –Estar limpias –Fácil mantenimiento

54 Bonding de Conductores Bonding de conductores: –Calibre minimo de 6 AWG –Debe ser de cobre –De color verde y con aislante –Mantenerlo corto y lo mas firme como sea posible –Con un radio de curvatura mínimo de 8 veces su diámetro –Sin empalme

55 Cuando los empalmes son inevitables: –Los empalmes deben ser: Irreversibles –Comprimidos –Exotermicos Accesibles Bonding de Conductores

56 Los conductores no deben ser colocados en conduits de fierro –Los conductores instalados en un conduit metálico deben ser enlazados al conduit en ambos extremos -Colocar un conductor de aterrizaje dentro de un conduit sin el propio bonding se incrementará la impedancia del conductor por un factor de 40 veces Bonding de Conductores

57

58 Fotografía del Bonding de conductores para Telecomunicaciones

59 Barra de tierra principal para Telecomunicaciones (TMGB) TMGB sirve como una extensión dedicada al sistema de aterrizaje del edificio para la infraestructura de las telecomunicaciones Todo el aterrizaje necesario para el sistema de telecomunicaciones se origina del TMGB

60 TMGB

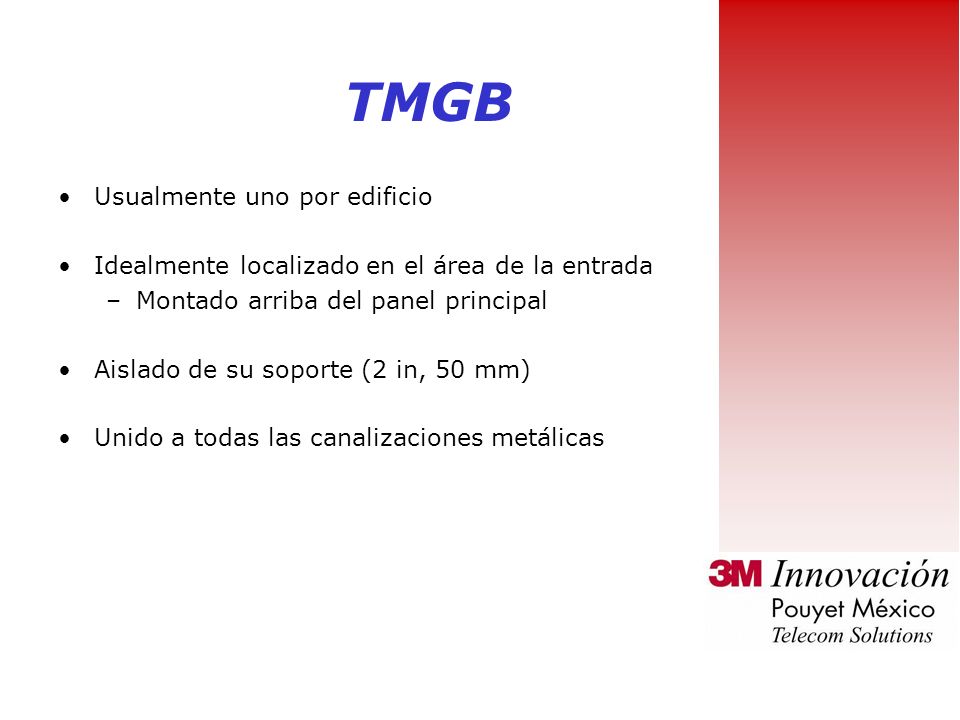

61 Usualmente uno por edificio Idealmente localizado en el área de la entrada –Montado arriba del panel principal Aislado de su soporte (2 in, 50 mm) Unido a todas las canalizaciones metálicas TMGB

62

63 Circuitos Protectores de Telecomunicaciones Las Funciones básicas son : –Evitar picos y sobrevoltajes –Proteger de sobrecorrientes

64 RJ45 « One-click » 2 Versiones –8 pines (categoría 5) –Blindado (categoría 6) Cumple con TIA/EIA 568A, ISO 8877 e ISO Elemento trasero de policarbonato Guías de cable de policarbonato Mecanismo de cierre manual Contactos IDC No requiere herramientas especializadas Etiquetados para identificación de posicion de hilos de acuerdo a EIA/TIA 568A/B

65 Shielded RJ45 « one-click » Categoría 6 (DIN ) Frente metálico y carcaza metáliza que cubre la entrada superior e inferior de la entrada del cable Conectores para: –Paneles de parcheo –Sockets –Face plates

66 Mini Sistemas de Cableado La solución de cableado para las pequeñas instalaciones Minirepartidor de 19 Caja con soportes universales –Puede alojay un Switch y un panel de 1U –8 ports (box in metal) Mini repartidores de tamaño universal –8 y 16 puertos Módulos Pouyet, RJ-45 y soportes de F.O. –32 ports (box in metal) Mini repartidores –12 pasos –2x12 pasos Paquetes « Listos para Instalar »

67 Un ejemplo de solución 3M Pouyet Backbone Volition Backbone de Cobre Module STG2000 Module RCP2000 Subrack
