2 ÍNDICE Introducción a las Comunicaciones Satelitales
Por que comunicaciones satelitales? Alternativas a las comunicaciones satelitales. Enlace satelital típico. Tipos de órbitas satelitales. Órbita geosíncrona. Componentes del satélite. Huella del satélite IS-23 INTELSAT 53°W

3 Componentes de la Antena
Latencia Satelital Objetivos. Definiciones. Cálculo de la Latencia. Restricciones producto de la Latencia. Comparación Satélite vs Terrestre. Componentes de la Antena Reflector o Antena. Feed o Alimentador. BUC o Radio. LNB. OMT. Filtro de rechazo TX. Base No Penetrable y Base Penetrable.

4 Alineación de la Antena
¿Qué debería saber antes de iniciar la instalación de la antena? Herramienta necesaria. Material Necesario. Azimut. Elevación. Polarización.

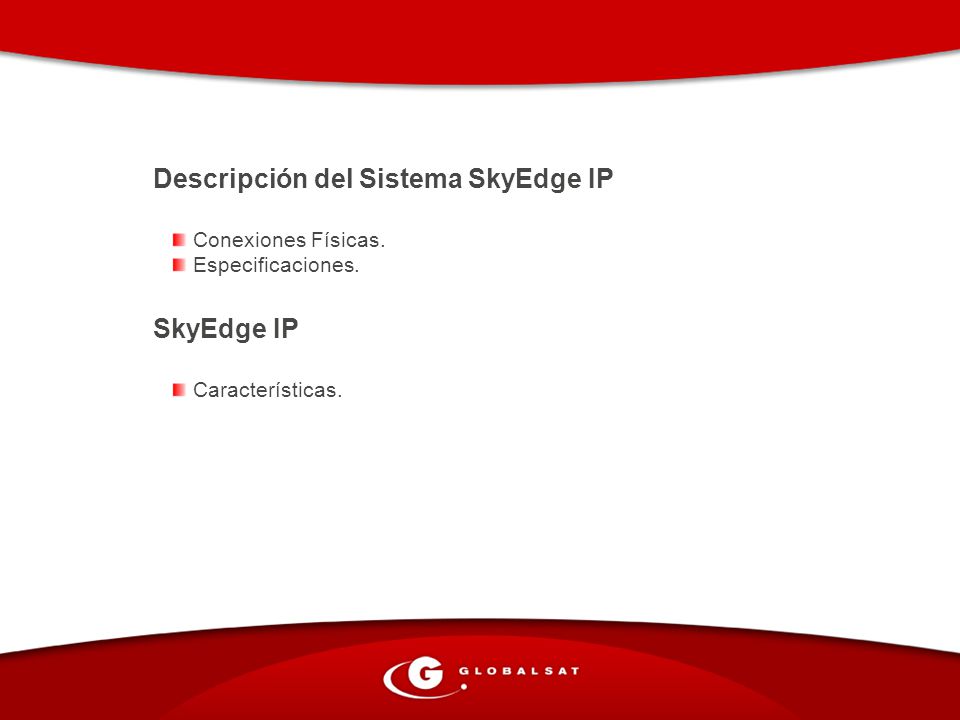

5 Descripción del Sistema SkyEdge IP
Conexiones Físicas. Especificaciones. SkyEdge IP Características.

6 LED´s del Panel Frontal
Conexión del Panel Trasero Foto del Hub

7 INTRODUCCIÓN A LAS COMUNICACIONES SATELITALES
¿Por qué comunicaciones satelitales? Gran cobertura geográfica Muy confiable Un único proveedor Fácil de desplegar Brinda soporte a numerosas aplicaciones: Voz, Datosy Video

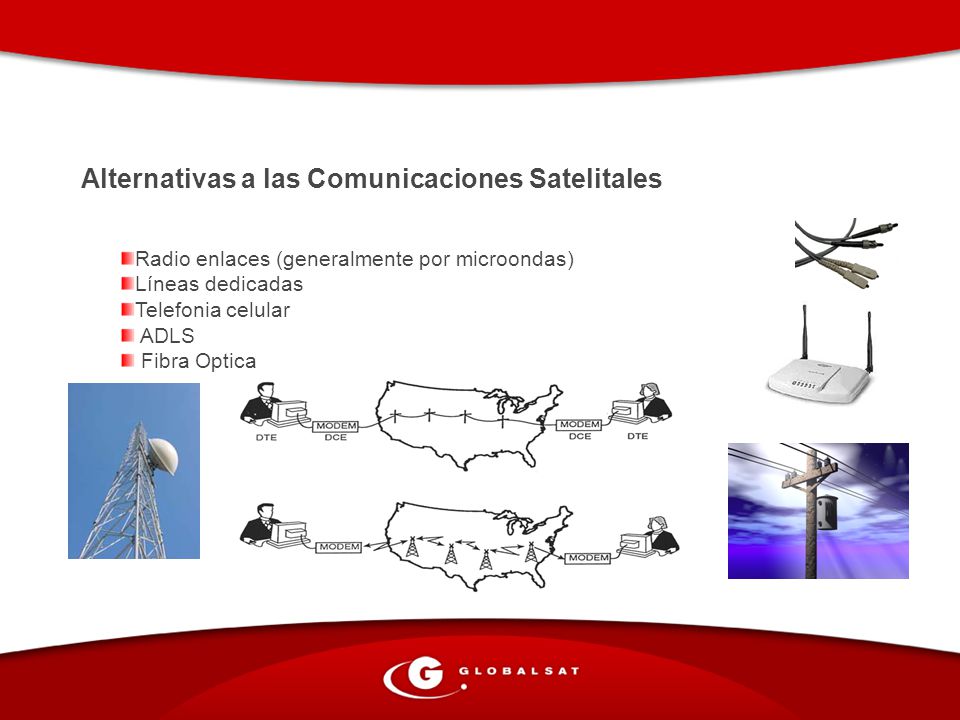

8 Alternativas a las Comunicaciones Satelitales
Radio enlaces (generalmente por microondas) Líneas dedicadas Telefonia celular ADLS Fibra Optica

9 Enlace Satelital Típico
R L A D Computadora Host RF VSAT

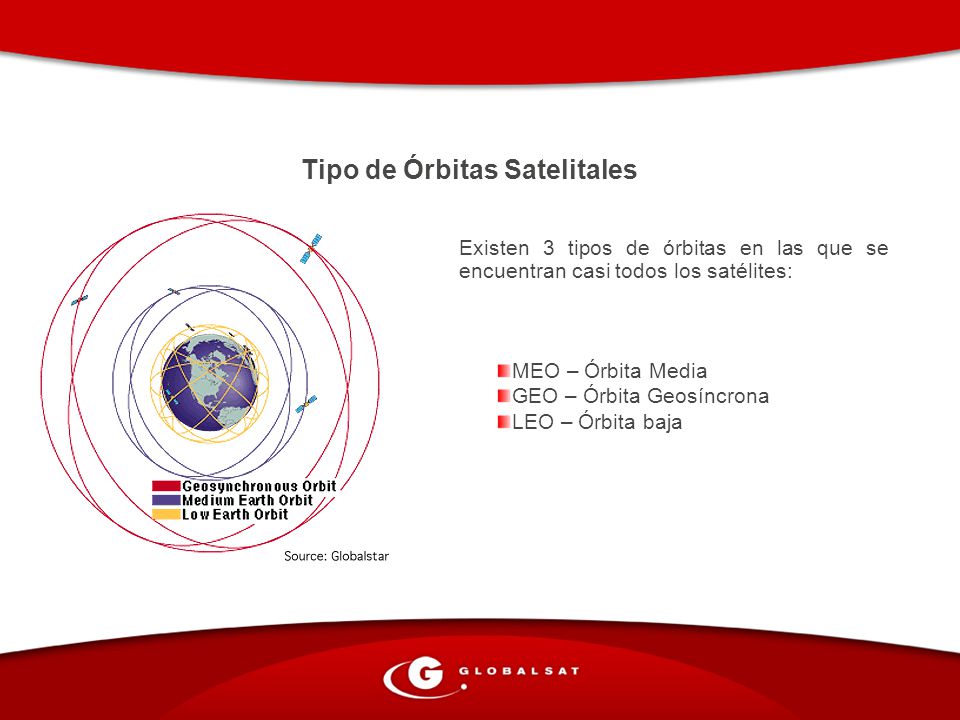

10 Tipo de Órbitas Satelitales
Existen 3 tipos de órbitas en las que se encuentran casi todos los satélites: MEO – Órbita Media GEO – Órbita Geosíncrona LEO – Órbita baja

11 Órbita Geosíncrona 35,680 Km. sobre la Tierra Periodo de - 24 horas
Tiempo de vida promedio de años Un sólo satélite puede cubrir hasta un 42% de la Tierra Se encuentran aproximadamente cada 2° sobre el Ecuador Varios satélites pueden operar sobre el mismo azimuth en diferentes frecuencias/ polaridades 35.680 km

12 Componentes del Satélite
Transpondedores Sistema de energía y paneles solares Reactores de propulsión Sistema de guía Antenas Equipos de RF Componentes de conmutación y redundancia

13 Huella del Satélite IS-23

14 LATENCIA SATELITAL Definiciones
Latencia o retraso es el tiempo transcurrido desde que una señal es enviada hasta que llega al receptor. La latencia es totalmente independiente del ancho de banda. Esto es, el incrementar o disminuir el ancho de banda de un sistema de comunicación no tendrá efecto alguno en la latencia. La latencia depende de la distancia y la velocidad de la señal, esta última siendo un valor fijo equivalente a la velocidad de la luz.

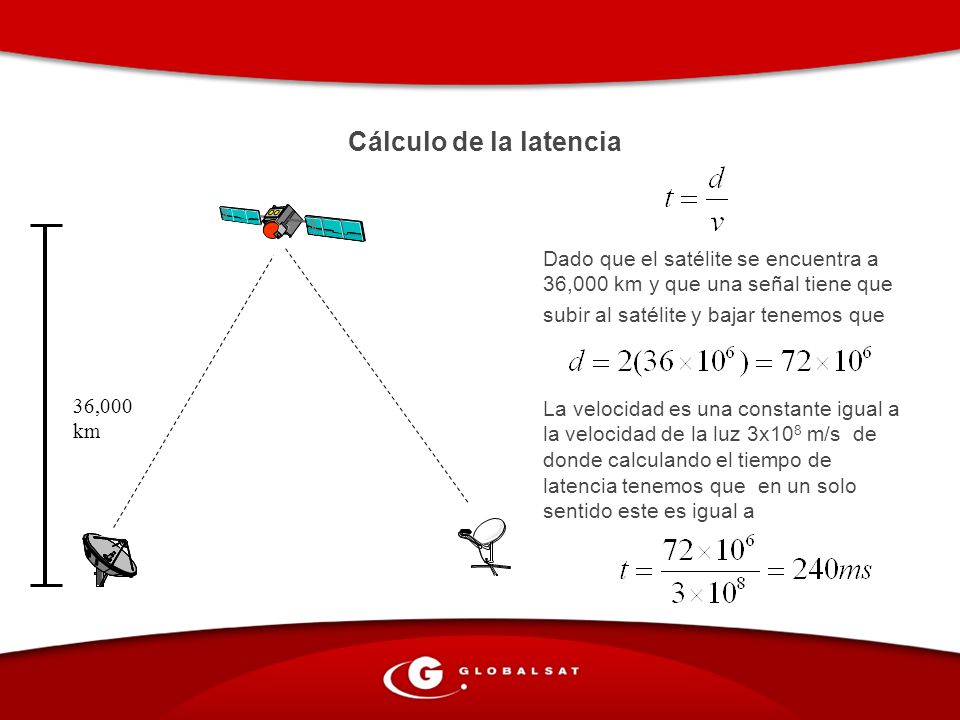

15 Cálculo de la latencia Dado que el satélite se encuentra a 36,000 km y que una señal tiene que subir al satélite y bajar tenemos que 36,000 km La velocidad es una constante igual a la velocidad de la luz 3x108 m/s de donde calculando el tiempo de latencia tenemos que en un solo sentido este es igual a

16 Restricciones producto de la latencia
Hay aplicaciones que no pueden funcionar apropiadamente o no funcionar en su totalidad, dado que son muy sensibles a la latencia y no permiten retrasos muy elevados. Las comunicaciones y programas en tiempo real de dos vías pueden dar una sensación de lentitud causada por la latencia.

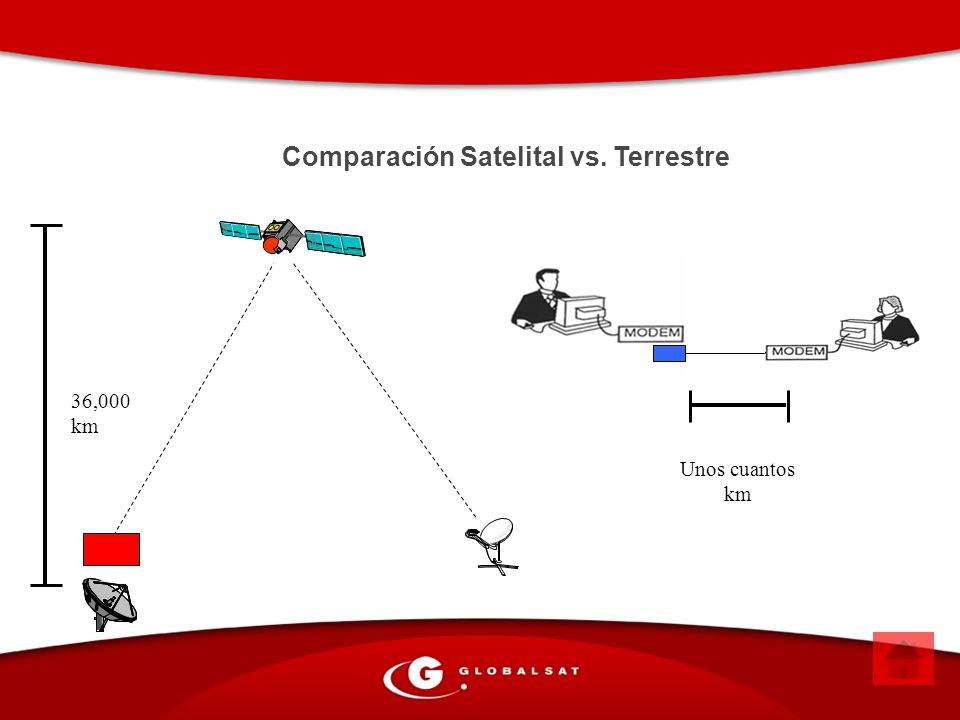

17 Comparación Satelital vs. Terrestre
36,000 km Unos cuantos km

18 COMPONENTES DE LA ANTENA

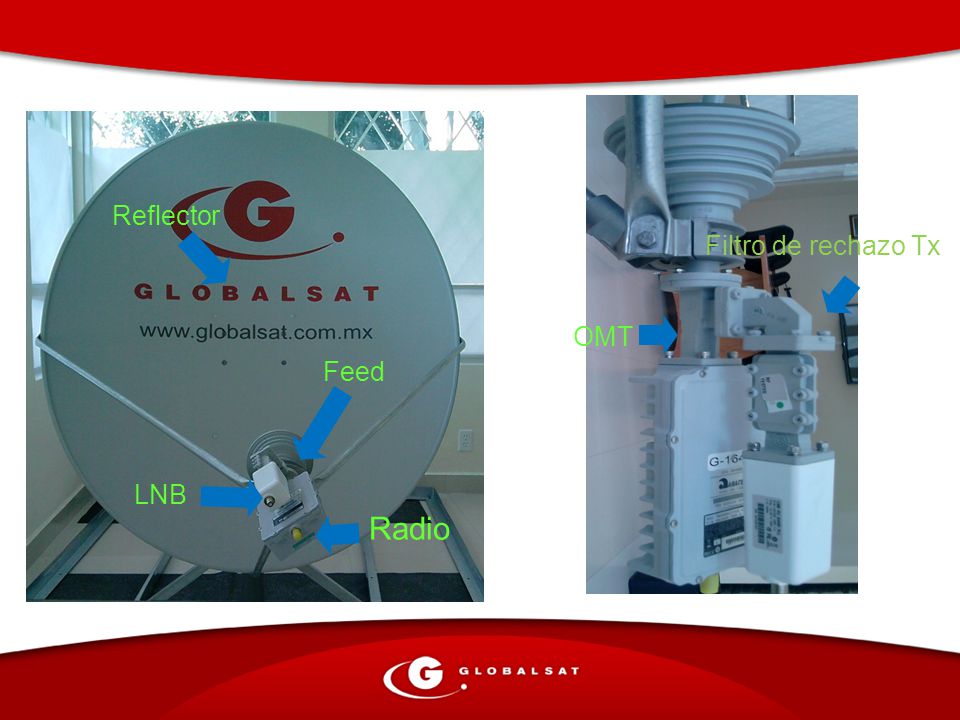

19 Reflector Radio LNB Feed OMT Filtro de rechazo Tx

20 Feed Reflector Reflector Feed
Recibe la energía del satélite y la enfoca al feed Recibe la energía del feed y la transmite al satélite Feed Recibe la energía del reflector Transmite energía al reflector Reflector Feed

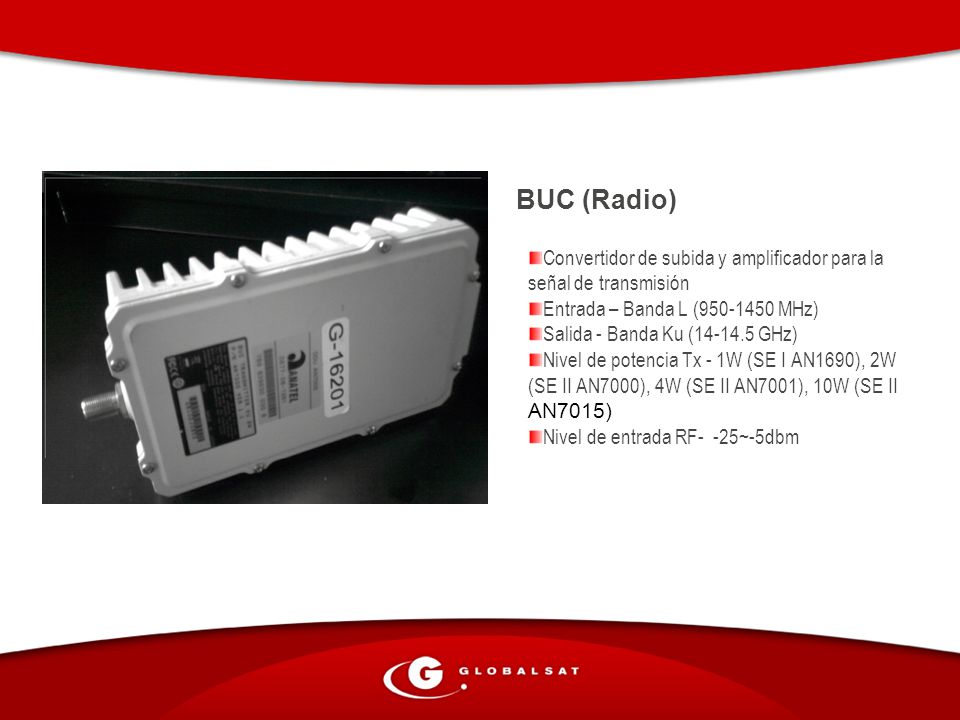

21 BUC (Radio) Convertidor de subida y amplificador para la señal de transmisión Entrada – Banda L ( MHz) Salida - Banda Ku ( GHz) Nivel de potencia Tx - 1W (SE I AN1690), 2W (SE II AN7000), 4W (SE II AN7001), 10W (SE II AN7015) Nivel de entrada RF- -25~-5dbm

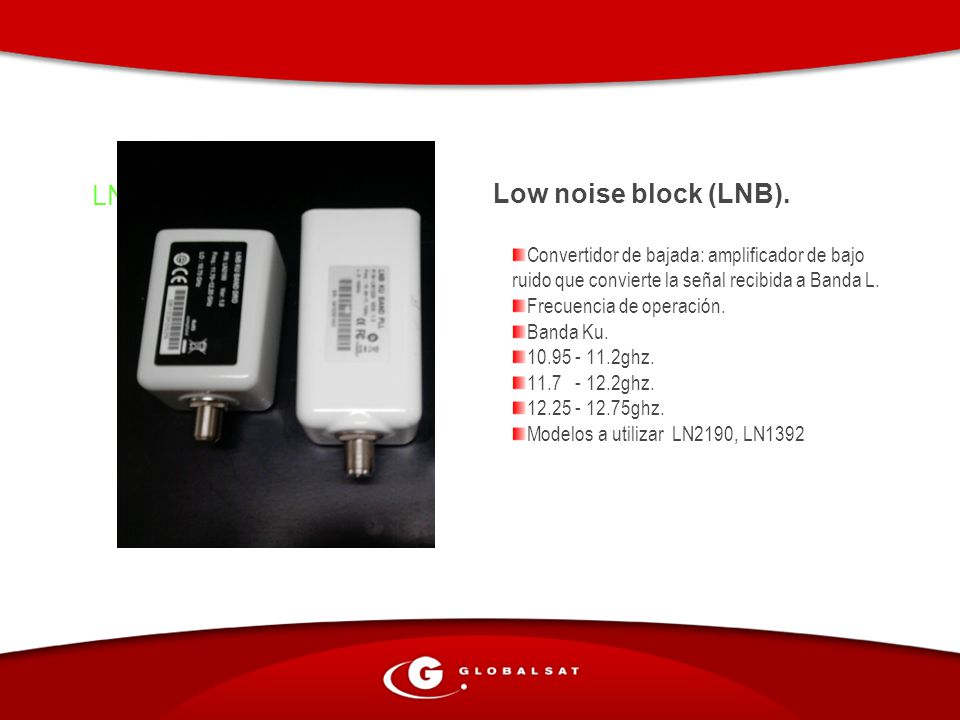

22 LNB Low noise block (LNB).
Convertidor de bajada: amplificador de bajo ruido que convierte la señal recibida a Banda L. Frecuencia de operación. Banda Ku. ghz. ghz. ghz. Modelos a utilizar LN2190, LN1392

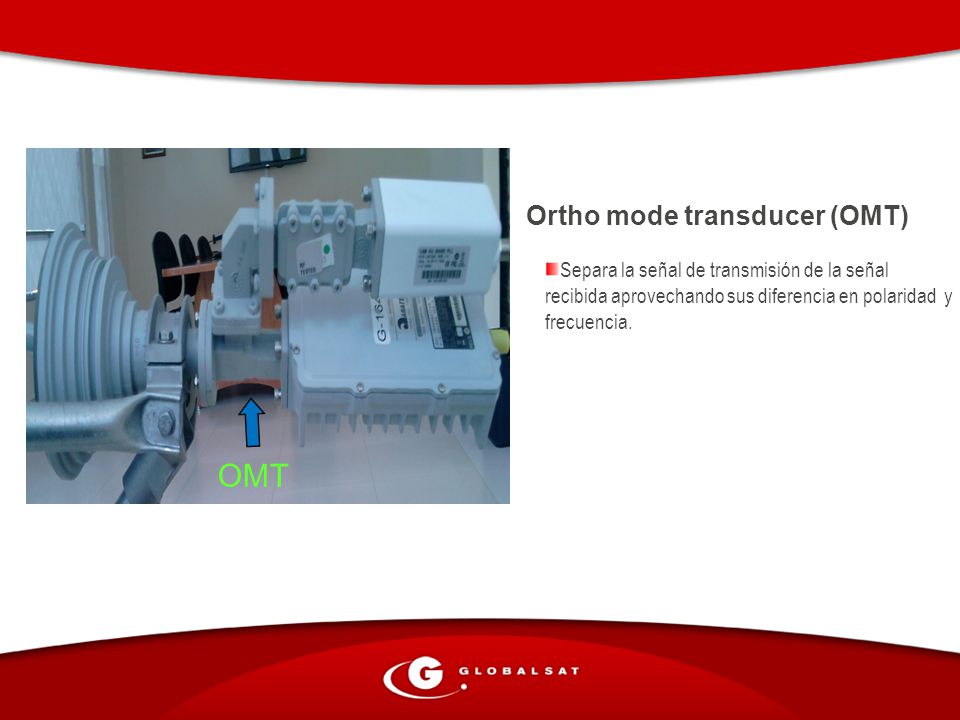

23 OMT Ortho mode transducer (OMT)
Separa la señal de transmisión de la señal recibida aprovechando sus diferencia en polaridad y frecuencia. OMT

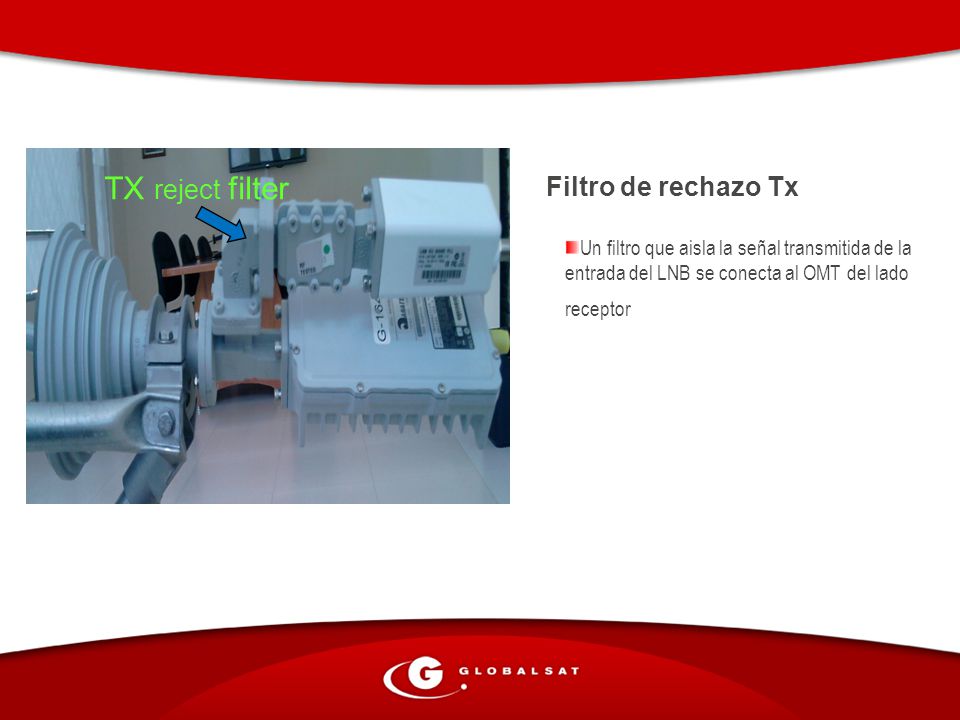

24 TX reject filter Filtro de rechazo Tx
Un filtro que aisla la señal transmitida de la entrada del LNB se conecta al OMT del lado receptor

25 Base No Penetrable Base Penetrable

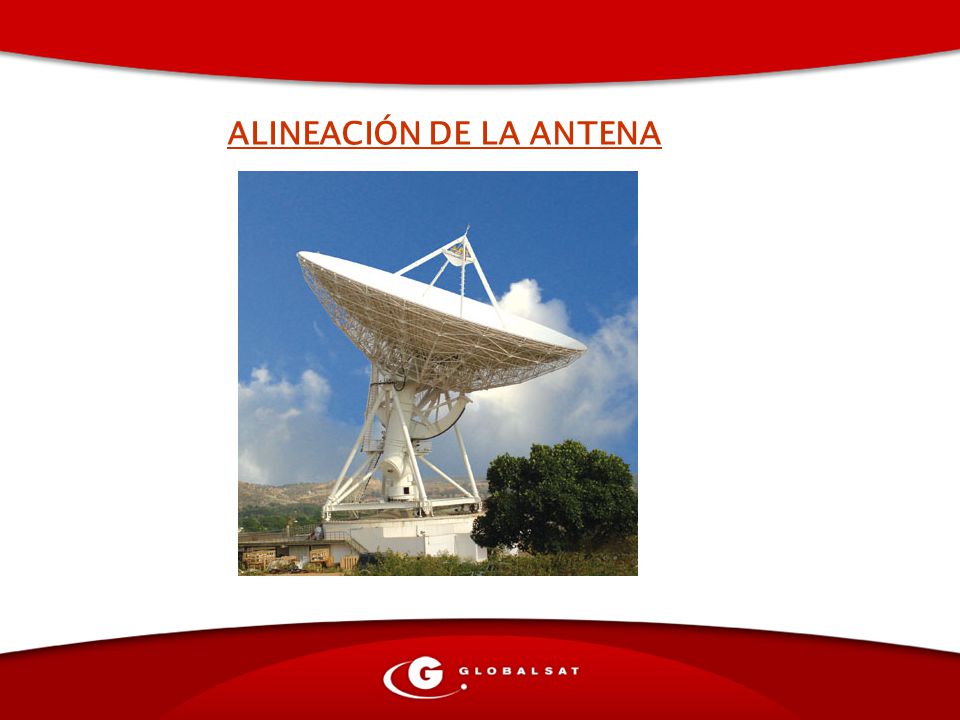

26 ALINEACIÓN DE LA ANTENA

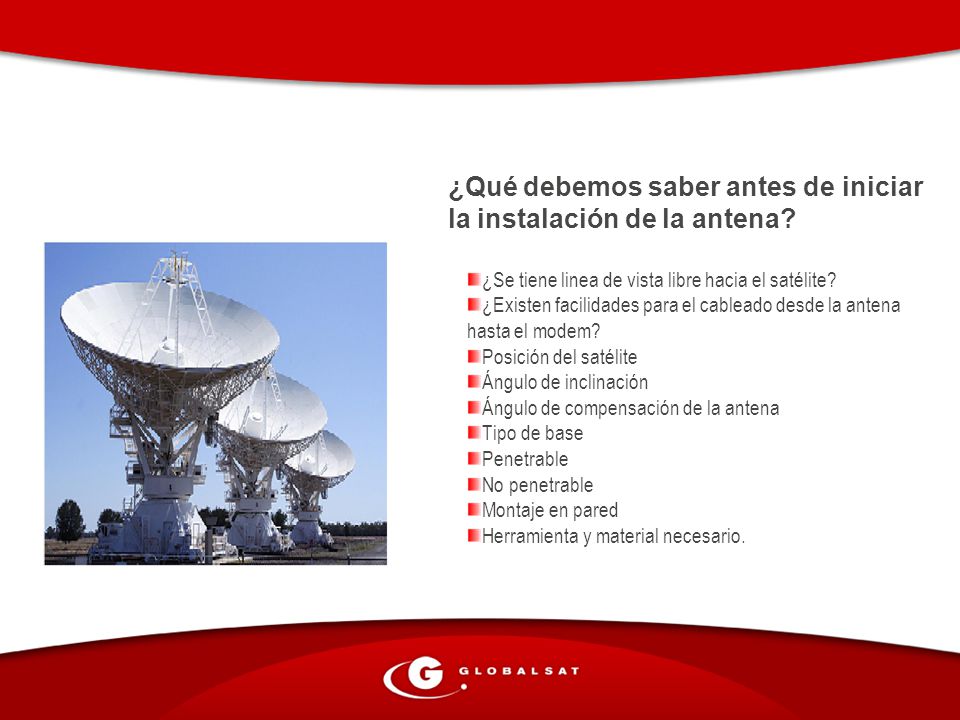

27 ¿Qué debemos saber antes de iniciar la instalación de la antena?
¿Se tiene linea de vista libre hacia el satélite? ¿Existen facilidades para el cableado desde la antena hasta el modem? Posición del satélite Ángulo de inclinación Ángulo de compensación de la antena Tipo de base Penetrable No penetrable Montaje en pared Herramienta y material necesario.

28 Herramienta Necesaria
1 Broca de 5/8 “ concreto y metal 1 Pinza de Corte 1 Extension electrica 20m (minimo) 1 Pinza pela Cable para F RG-6/RG-11 1 Cable de pruebas 2m (minimo) 1 Cable de red 1 Matraca con dado de ½ “ y 10 mm Ponchadora para conector F 2 Llaves españolas de ½ “ y 10 mm 1 Desarmador plano 1 Desarmador cruz 1 Taladro de ½ Caballo de Fuerza 1 Brujula 1 Inclinometro

29

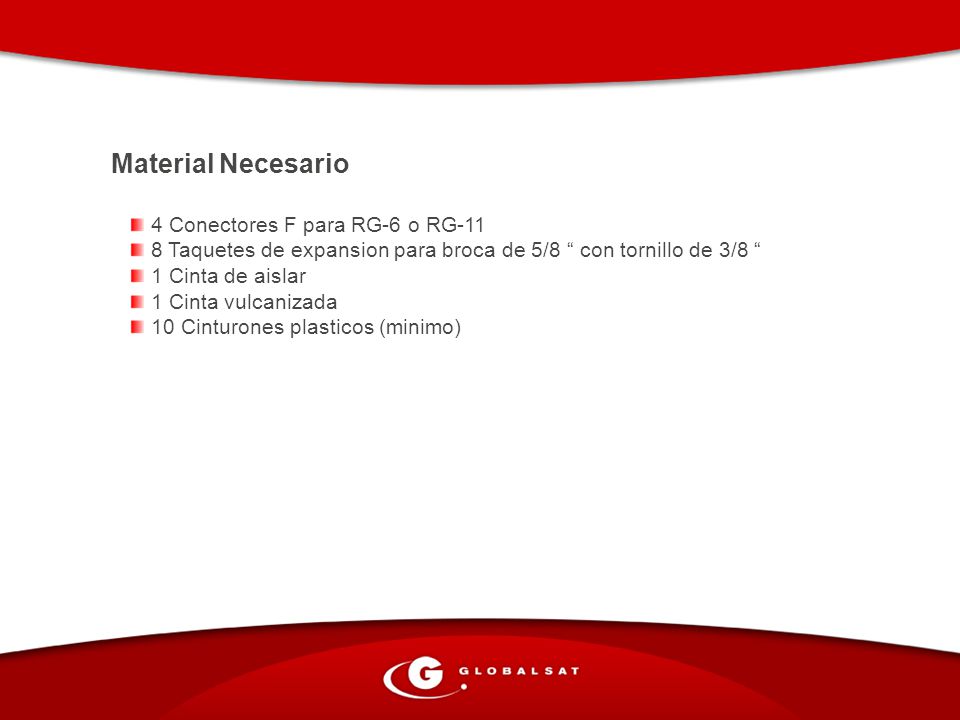

30 Material Necesario 4 Conectores F para RG-6 o RG-11
8 Taquetes de expansion para broca de 5/8 “ con tornillo de 3/8 “ 1 Cinta de aislar 1 Cinta vulcanizada 10 Cinturones plasticos (minimo)

31

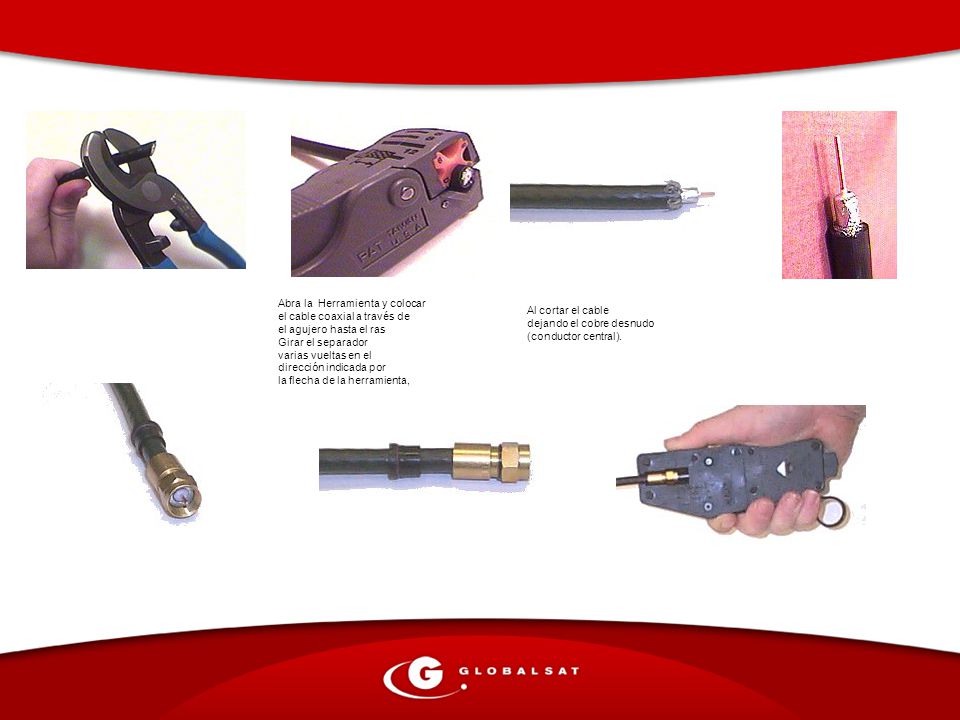

32 Abra la Herramienta y colocar el cable coaxial a través de el agujero hasta el ras Girar el separador varias vueltas en el dirección indicada por la flecha de la herramienta, Al cortar el cable dejando el cobre desnudo (conductor central).

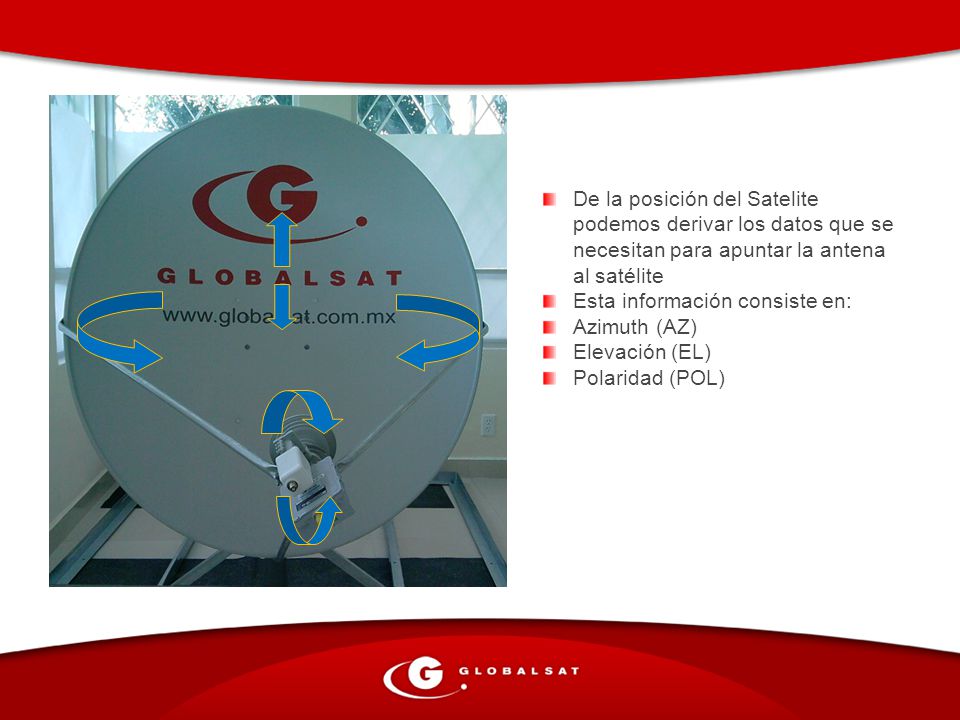

33 De la posición del Satelite podemos derivar los datos que se necesitan para apuntar la antena al satélite Esta información consiste en: Azimuth (AZ) Elevación (EL) Polaridad (POL)

34 Alineacion de la Antena
Primeramente se deben tener las coordenadas del Satelite dependiendo del lugar donde se pretenda instalar, ejemplo: Mexico, D.F. Latitud: 19.4 grados Norte Longitud: grados Oeste En este caso para el Intelsat 23 que se encuentra al los 307 grados Este (53 grados Oeste) El apuntamiento del Satelite es: Azimut: , Elevacion: grados Distancia: Km

35 Azimuth Obtenga el azimuth para su área usando las herramientas disponibles Use una brújula para orientarse hacia el azimuth requerido Apunte la antena en está dirección

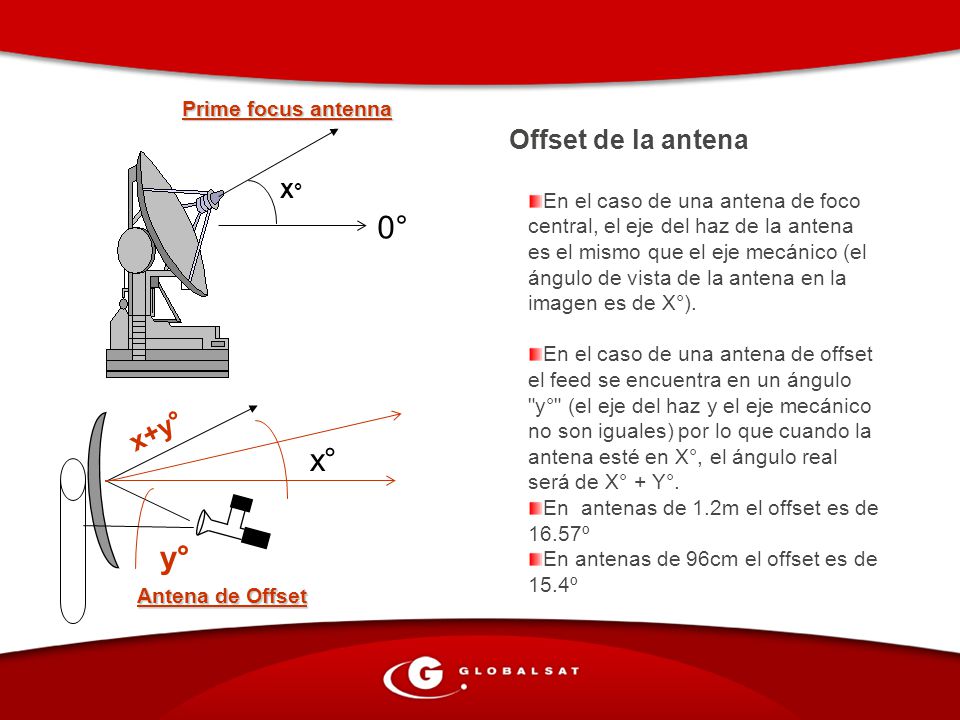

36 0° x° y° Offset de la antena x+y° Prime focus antenna
En el caso de una antena de foco central, el eje del haz de la antena es el mismo que el eje mecánico (el ángulo de vista de la antena en la imagen es de X°). En el caso de una antena de offset el feed se encuentra en un ángulo "y°" (el eje del haz y el eje mecánico no son iguales) por lo que cuando la antena esté en X°, el ángulo real será de X° + Y°. En antenas de 1.2m el offset es de 16.57º En antenas de 96cm el offset es de 15.4º X° 0° x+y° x° y° Antena de Offset

37 Elevación Calcule la elevación para su área
Reste el ángulo de offset del ángulo de elevación obtenido Use un inclinómetro para encontrar el ángulo de la antena Apunte la antena al ángulo correcto

38 Polarización Hay dos tipos de polarización: lineal y circular
En la polarización lineal, tenemos una polaridad vertical y una horizontal (a 90° de la vertical) En la polarización circular, tenemos RHCP (a mano derecha) y LHCP (a mano izquierda) Coloque la polaridad del feed en la requerida Para ajustar la polaridad, use el siguiente procedimiento: Gire el feed en el sentido de las manecillas del reloj y luego en el sentido contrario para recibir el mayor nivel de RF y márquelo. Apriete el tornillo.

39 MÓDEM SKYEDGE IP y SKYEDGE II IP

40 LED´S DEL PANEL FRONTAL
PWR (LED de Encendido) Rx ( LED Recepción, encendido recibiendo datos, indica que encontró el Outbound del HUB) SYNC (LED de sincronización, encendido cuanto la VSAT la señal de sincronización y control del HUB) On-Line ( LED de en línea, encendido cuando el enlace de comunicación esta activo) Tx (LED de Transmisión, Parpadea cuando se transmite una señal al HUB) VPN

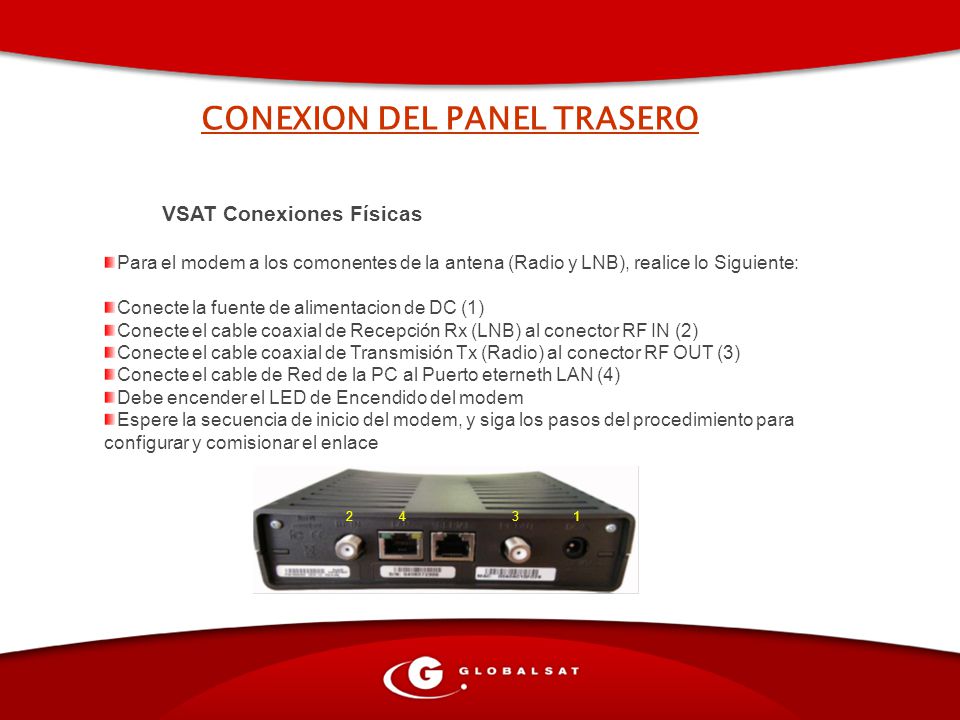

41 CONEXION DEL PANEL TRASERO
VSAT Conexiones Físicas Para el modem a los comonentes de la antena (Radio y LNB), realice lo Siguiente: Conecte la fuente de alimentacion de DC (1) Conecte el cable coaxial de Recepción Rx (LNB) al conector RF IN (2) Conecte el cable coaxial de Transmisión Tx (Radio) al conector RF OUT (3) Conecte el cable de Red de la PC al Puerto eterneth LAN (4) Debe encender el LED de Encendido del modem Espere la secuencia de inicio del modem, y siga los pasos del procedimiento para configurar y comisionar el enlace 2 4 3 1

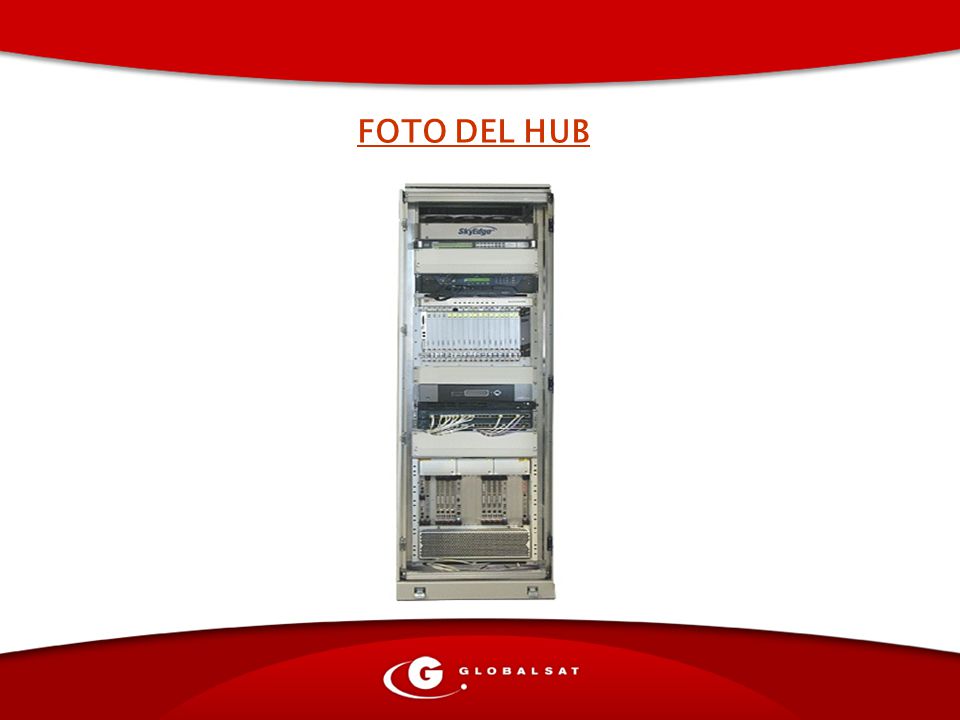

42 FOTO DEL HUB
