ETAPA DE ANTEPROYECTO.

Presentación del tema: "ETAPA DE ANTEPROYECTO."— Transcripción de la presentación:

1 ETAPA DE ANTEPROYECTO

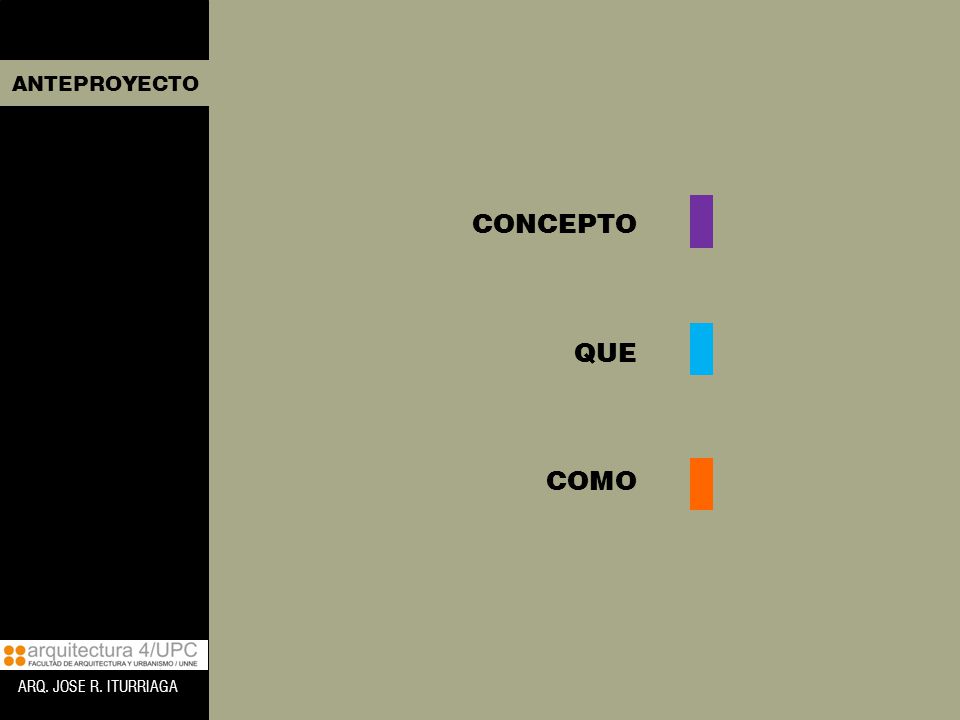

2 ANTEPROYECTO CONCEPTO QUE COMO ARQ. JOSE R. ITURRIAGA

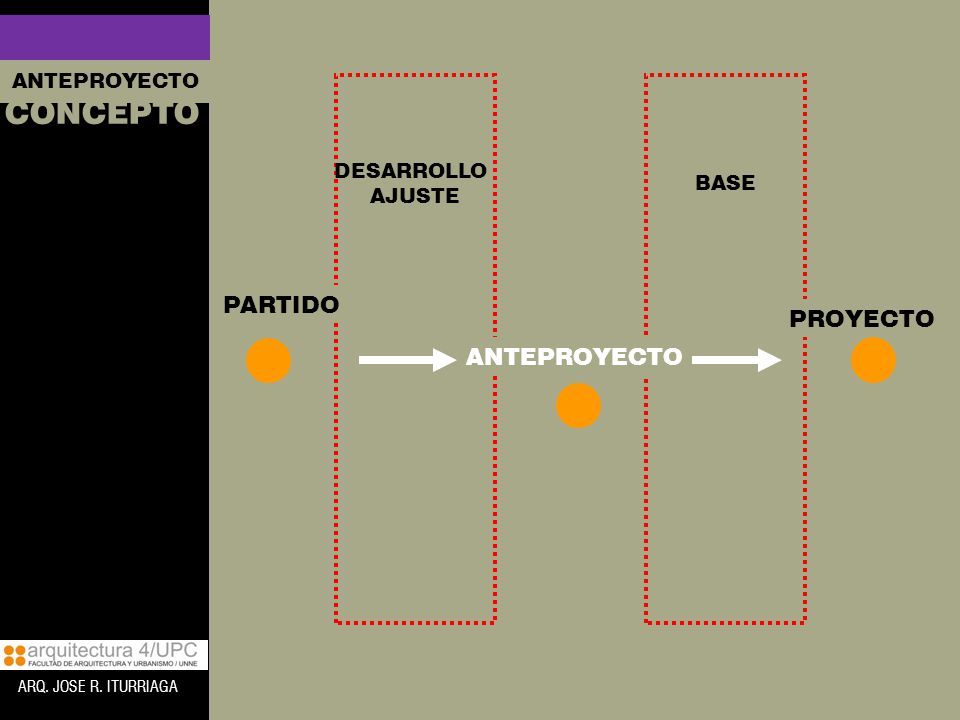

3 CONCEPTO PARTIDO PROYECTO ANTEPROYECTO ANTEPROYECTO DESARROLLO BASE
AJUSTE BASE PARTIDO PROYECTO ANTEPROYECTO ARQ. JOSE R. ITURRIAGA

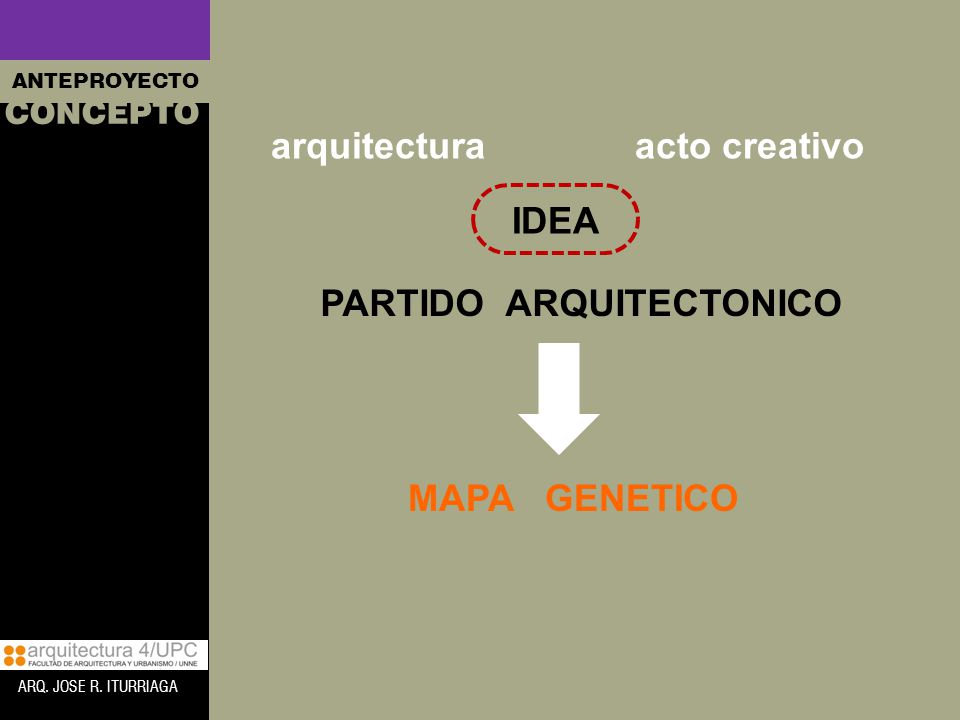

4 PARTIDO ARQUITECTONICO
|| ANTEPROYECTO CONCEPTO arquitectura acto creativo IDEA PARTIDO ARQUITECTONICO MAPA GENETICO ARQ. JOSE R. ITURRIAGA

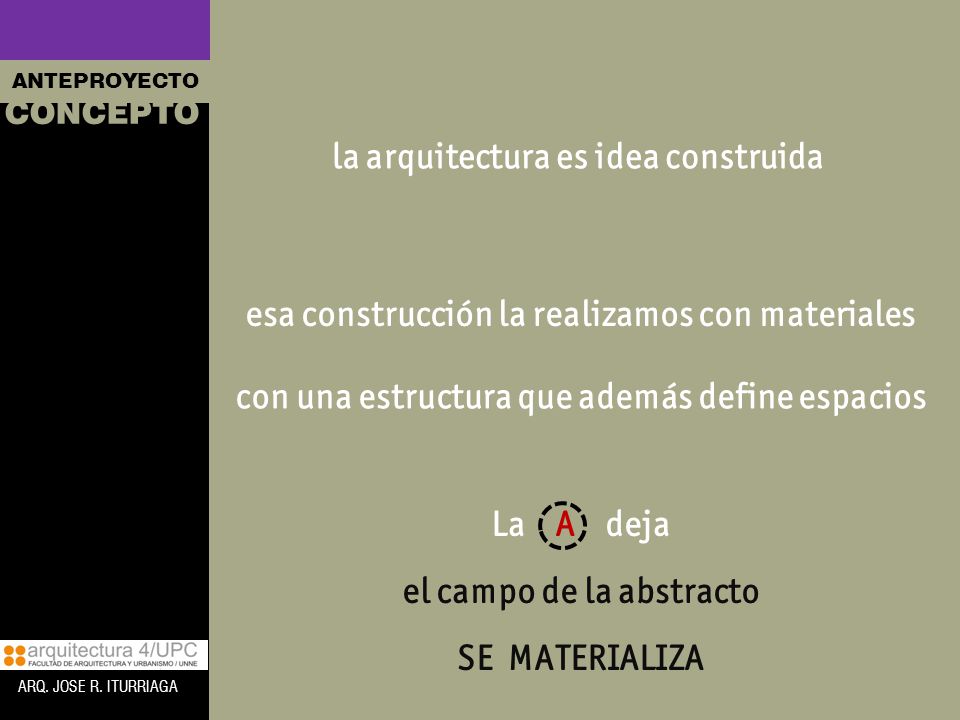

5 la arquitectura es idea construida
|| ANTEPROYECTO CONCEPTO la arquitectura es idea construida esa construcción la realizamos con materiales con una estructura que además define espacios La A deja el campo de la abstracto SE MATERIALIZA ARQ. JOSE R. ITURRIAGA

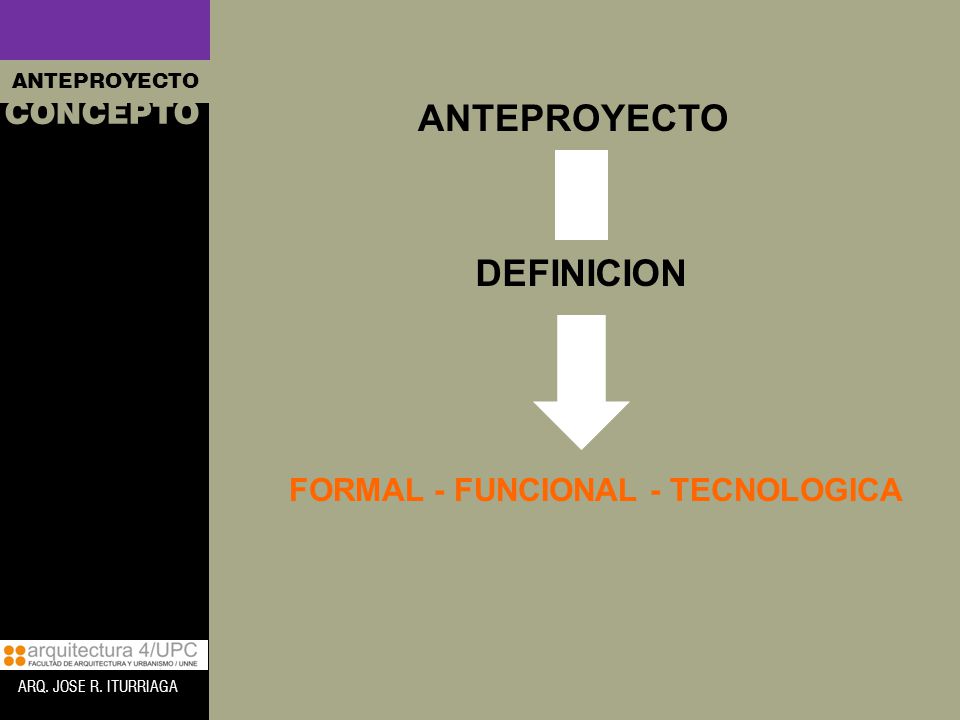

6 FORMAL - FUNCIONAL - TECNOLOGICA
ANTEPROYECTO CONCEPTO ANTEPROYECTO DEFINICION FORMAL - FUNCIONAL - TECNOLOGICA ARQ. JOSE R. ITURRIAGA

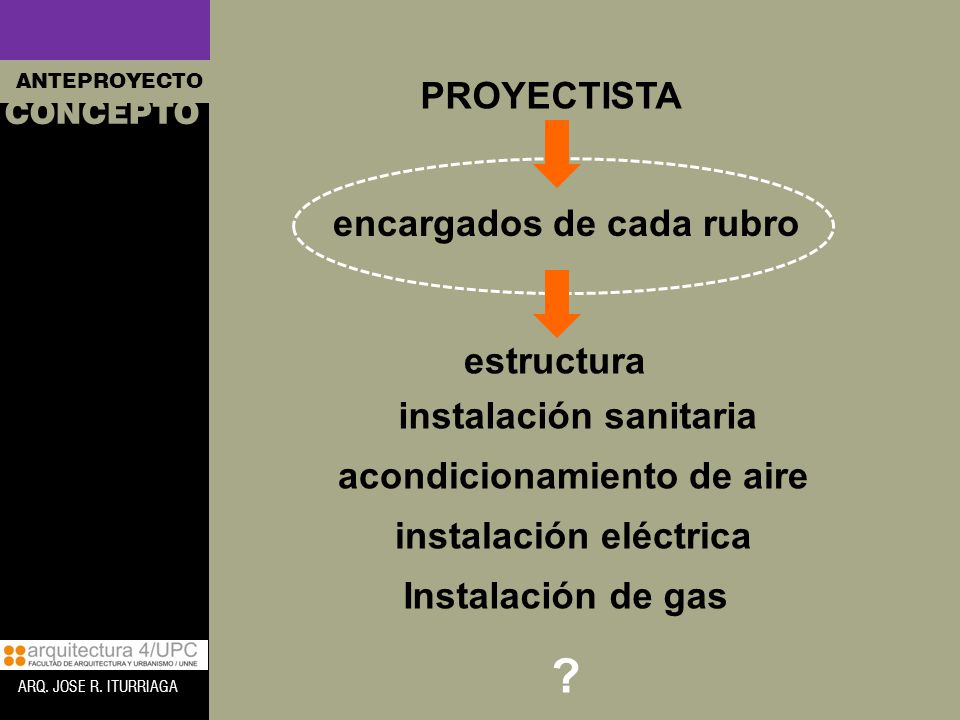

7 ? PROYECTISTA encargados de cada rubro estructura
ANTEPROYECTO PROYECTISTA CONCEPTO encargados de cada rubro estructura instalación sanitaria acondicionamiento de aire instalación eléctrica Instalación de gas ? ARQ. JOSE R. ITURRIAGA

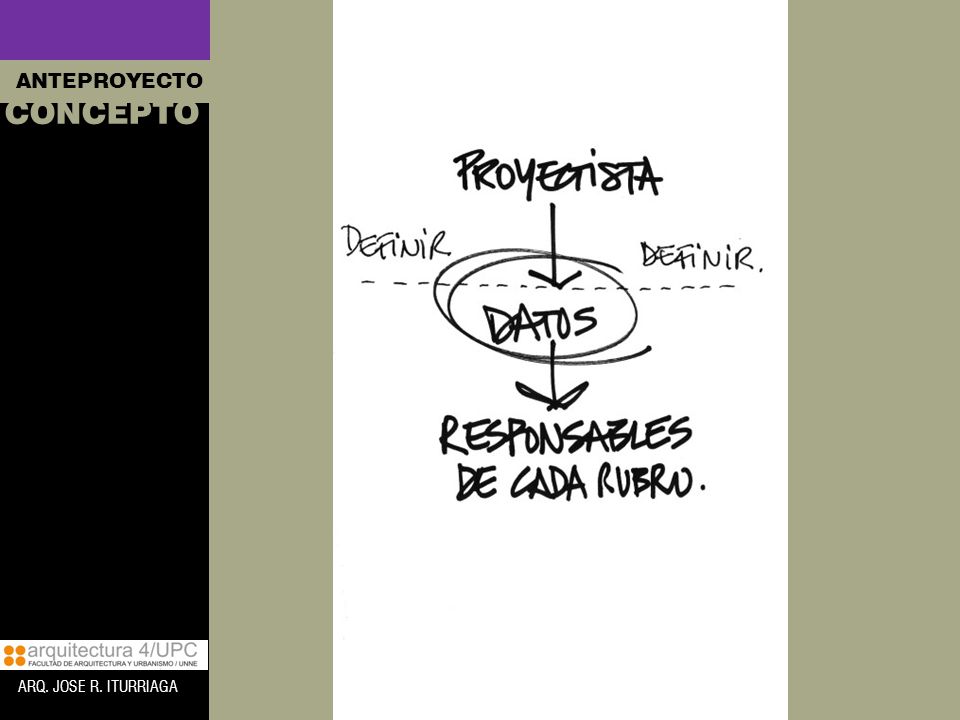

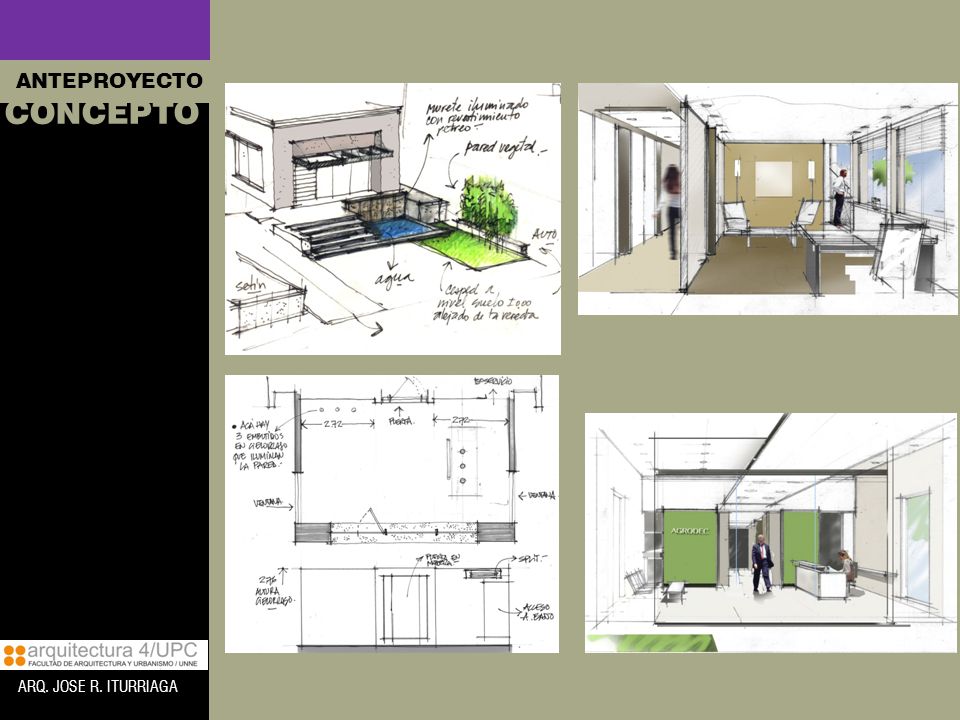

8 ANTEPROYECTO CONCEPTO ARQ. JOSE R. ITURRIAGA

9 ANTEPROYECTO CONCEPTO ARQ. JOSE R. ITURRIAGA

10 ANTEPROYECTO CONCEPTO ARQ. JOSE R. ITURRIAGA

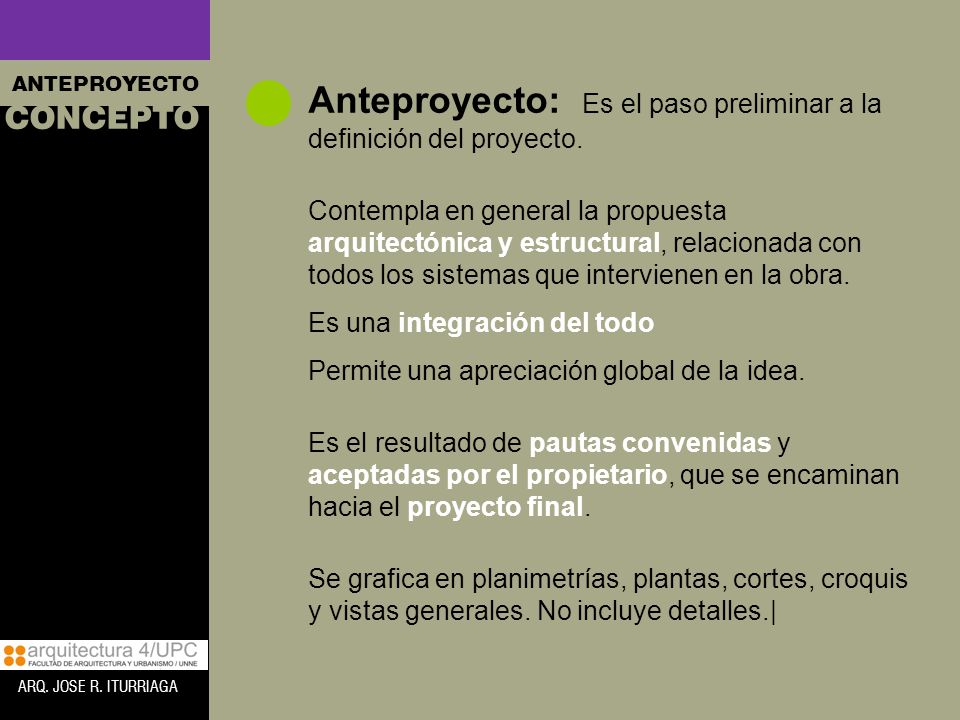

11 Anteproyecto: Es el paso preliminar a la definición del proyecto.
CONCEPTO Contempla en general la propuesta arquitectónica y estructural, relacionada con todos los sistemas que intervienen en la obra. Es una integración del todo Permite una apreciación global de la idea. Es el resultado de pautas convenidas y aceptadas por el propietario, que se encaminan hacia el proyecto final. Se grafica en planimetrías, plantas, cortes, croquis y vistas generales. No incluye detalles.| ARQ. JOSE R. ITURRIAGA

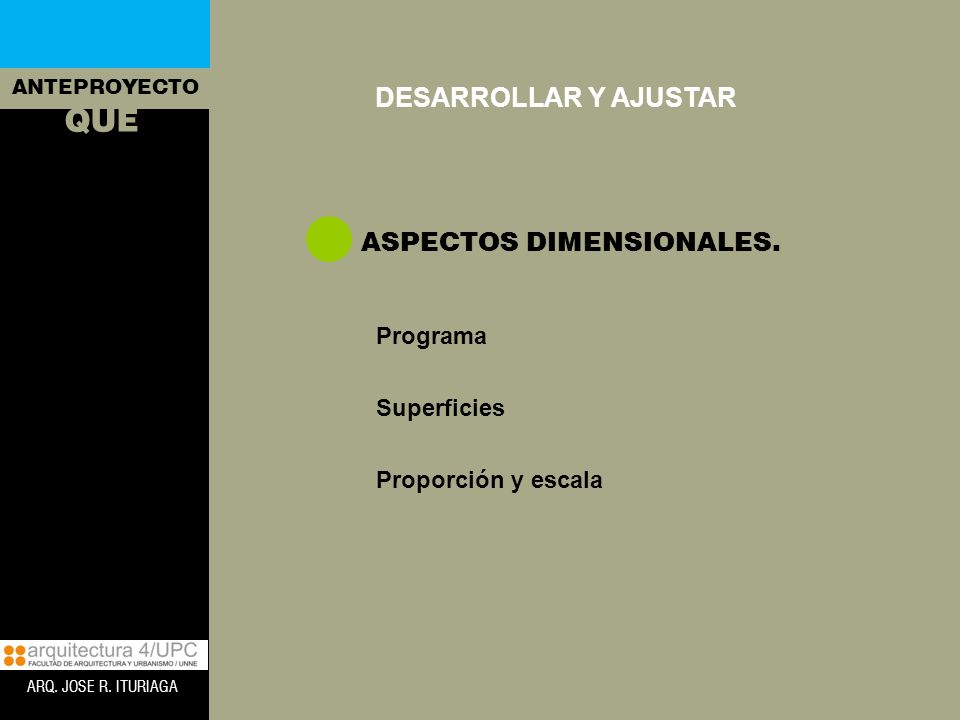

12 ASPECTOS DIMENSIONALES.
ANTEPROYECTO DESARROLLAR Y AJUSTAR QUE ASPECTOS DIMENSIONALES. Programa Superficies Proporción y escala ARQ. JOSE R. ITURIAGA

13 QUE DESARROLLAR Y AJUSTAR ASPECTOS FUNCIONALES. Organigrama funcional
ANTEPROYECTO DESARROLLAR Y AJUSTAR QUE ASPECTOS FUNCIONALES. Organigrama funcional Relación de los espacios Paquetes funcionales ¿cómo funciona el conjunto? ARQ. JOSE R. ITURIAGA

14 QUE DESARROLLAR Y AJUSTAR ASPECTOS CONSTRUCTIVOS Y ESTRUCTURALES.
ANTEPROYECTO DESARROLLAR Y AJUSTAR QUE ASPECTOS CONSTRUCTIVOS Y ESTRUCTURALES. sistemas constructivos sistemas estructurales Definición de materiales Definición de las instalaciones generales ARQ. JOSE R. ITURRIAGA

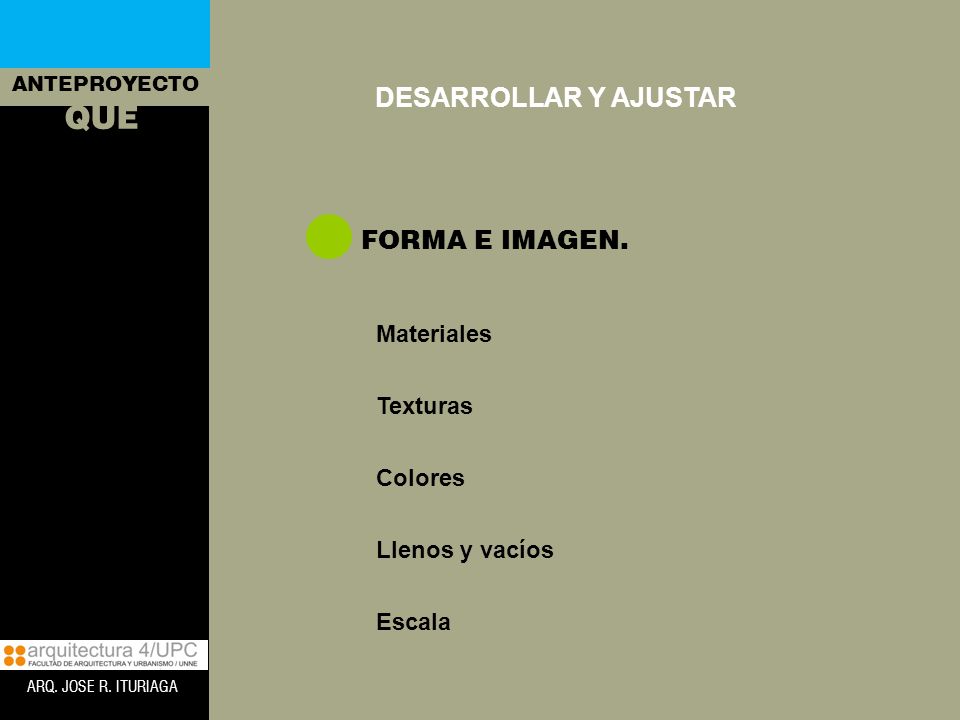

15 QUE DESARROLLAR Y AJUSTAR FORMA E IMAGEN. Materiales Texturas Colores
ANTEPROYECTO DESARROLLAR Y AJUSTAR QUE FORMA E IMAGEN. Materiales Texturas Colores Llenos y vacíos Escala ARQ. JOSE R. ITURIAGA

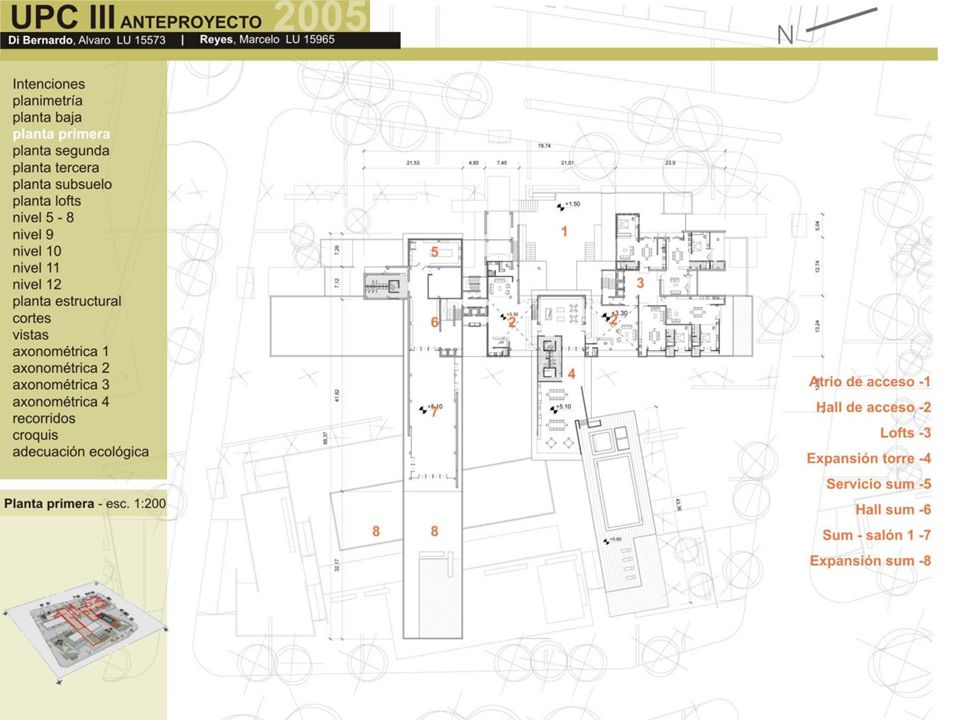

16 ANTEPROYECTO COMO TRABAJOS DE ANTEPROYECTO ARQ. JOSE R. ITURRIAGA

17

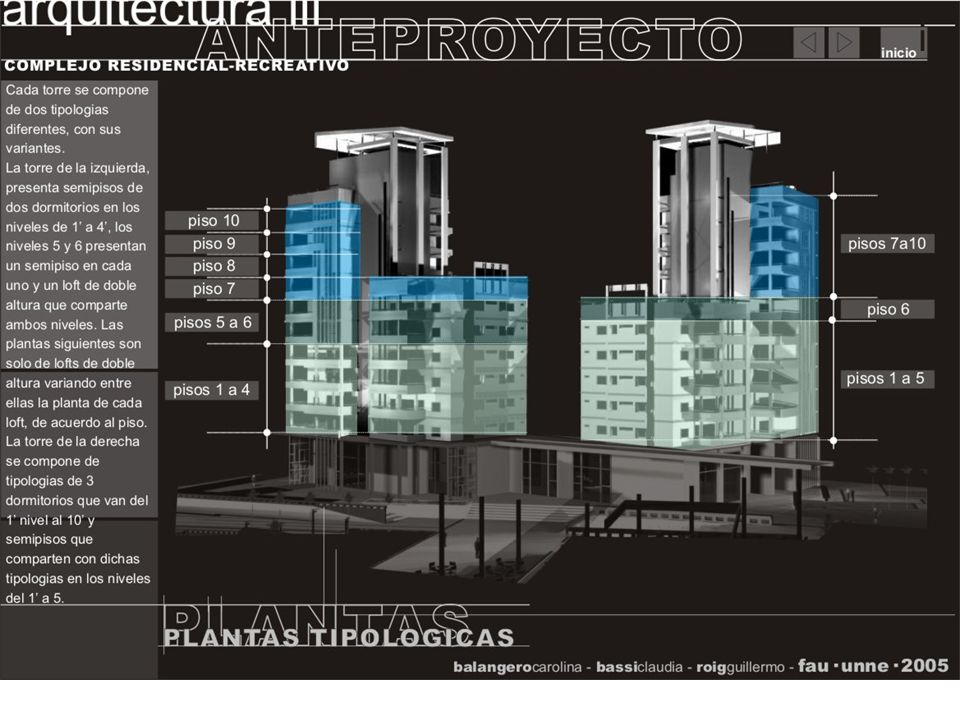

18

19

20

21

22

23

24

25

26

27

28

29 ANTEPROYECTO COMO MAQUETAS ARQ. JOSE R. ITURRIAGA

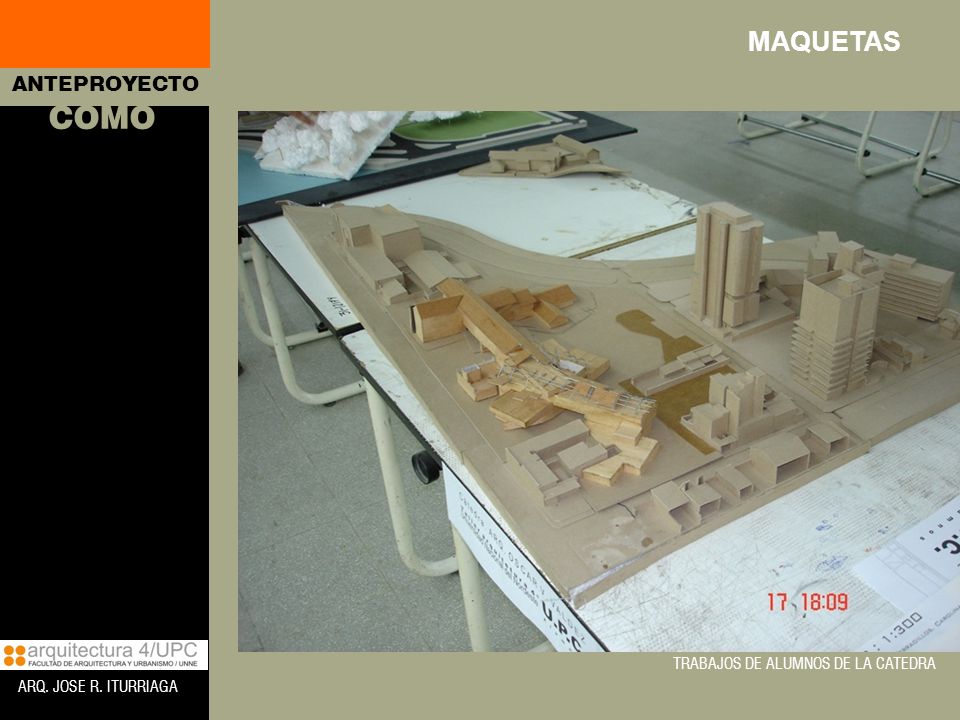

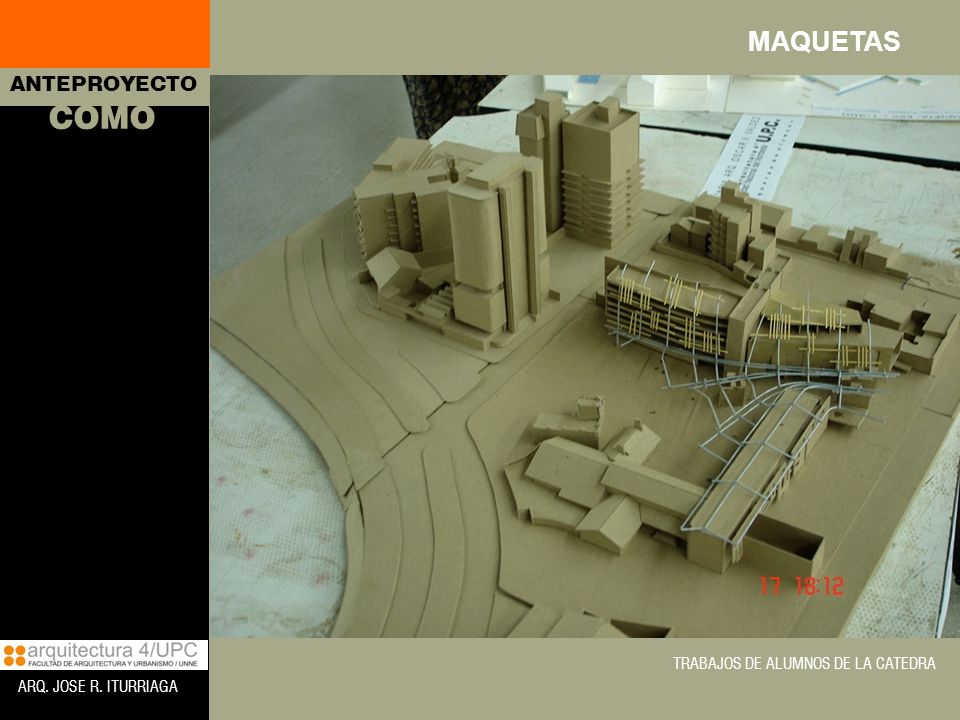

30 COMO MAQUETAS ANTEPROYECTO TRABAJOS DE ALUMNOS DE LA CATEDRA
ARQ. JOSE R. ITURRIAGA

31 COMO MAQUETAS ANTEPROYECTO TRABAJOS DE ALUMNOS DE LA CATEDRA
ARQ. JOSE R. ITURRIAGA

32 COMO MAQUETAS ANTEPROYECTO TRABAJOS DE ALUMNOS DE LA CATEDRA
ARQ. JOSE R. ITURRIAGA

33 GUIA ELEMENTOS DE ENTREGA

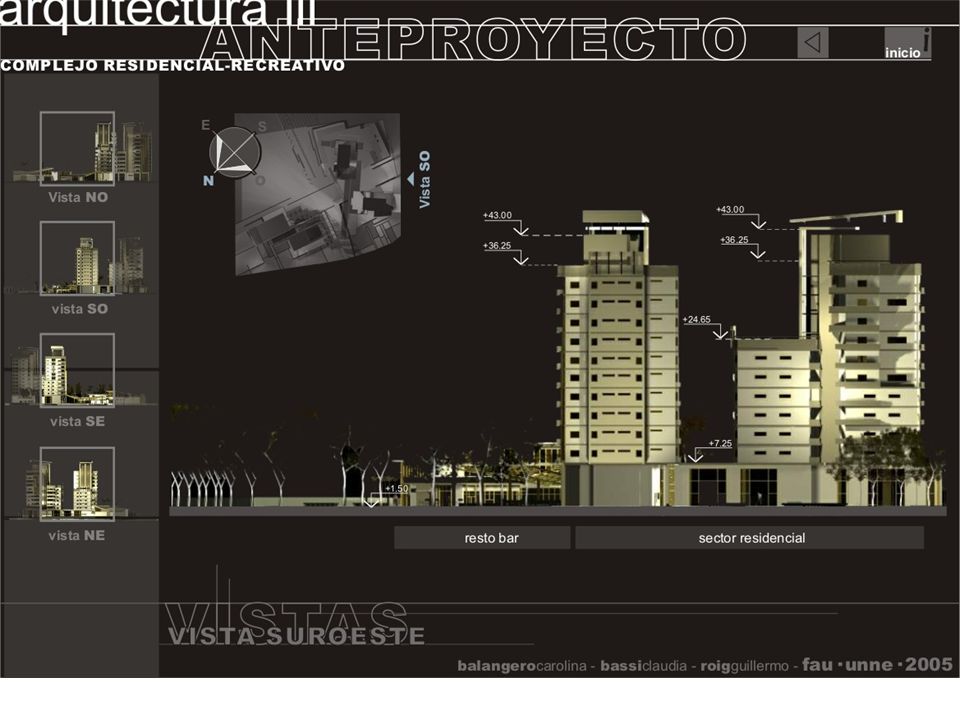

1 PLANTAS, CORTES, VISTAS PLANTAS Planimetría general de la propuesta del conjunto. Marcar el sistema de emplazamiento, condiciones del terreno, niveles, sombras, organización de los espacios exteriores, nodos, orientaciones, etc. De todos los objetos arquitectónicos comprendidos en el programa (por sectores), considerando el equipamiento complejo (fijo y móvil), que determine con precisión el uso de los locales, designación, cotas generales, etc. Para su fácil lectura e interpretación. CORTES Con el terreno y el entorno (mínimo 2), en donde se destaque la relación del conjunto con el entorno, los desniveles, vegetación, equipamiento, etc. Deberán ser cortes explicativos, con referencias y acotaciones que amplíen la información del proyecto. VISTAS Con entorno inmediato. Especificar materiales, texturas, colores, etc. ANTEPROYECTO GUIA ELEMENTOS DE ENTREGA ARQ. JOSE R. ITURIAGA

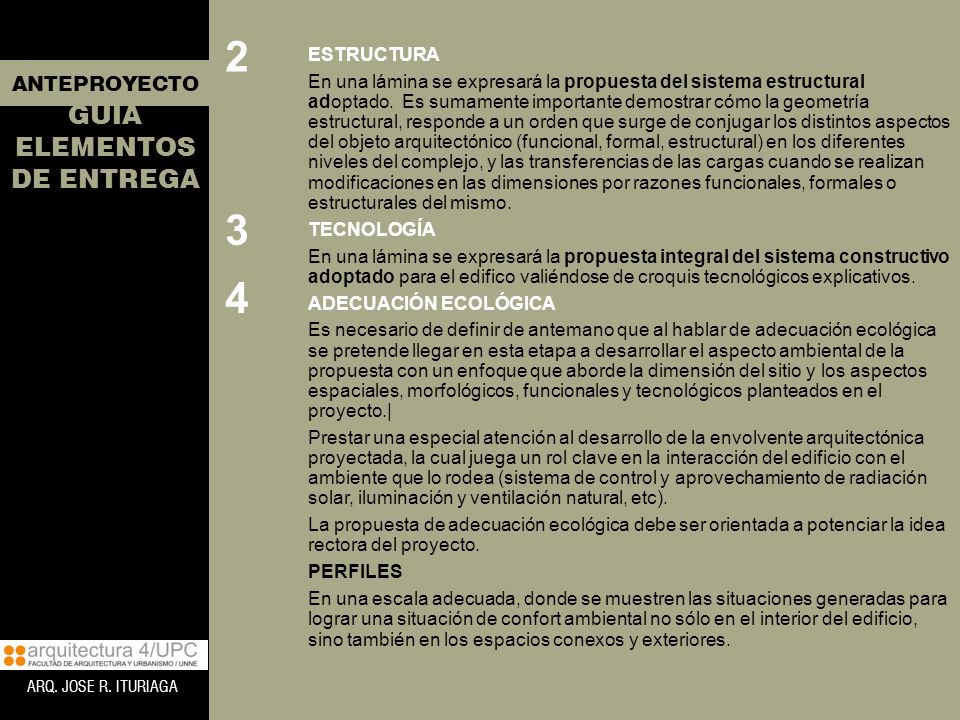

34 GUIA ELEMENTOS DE ENTREGA

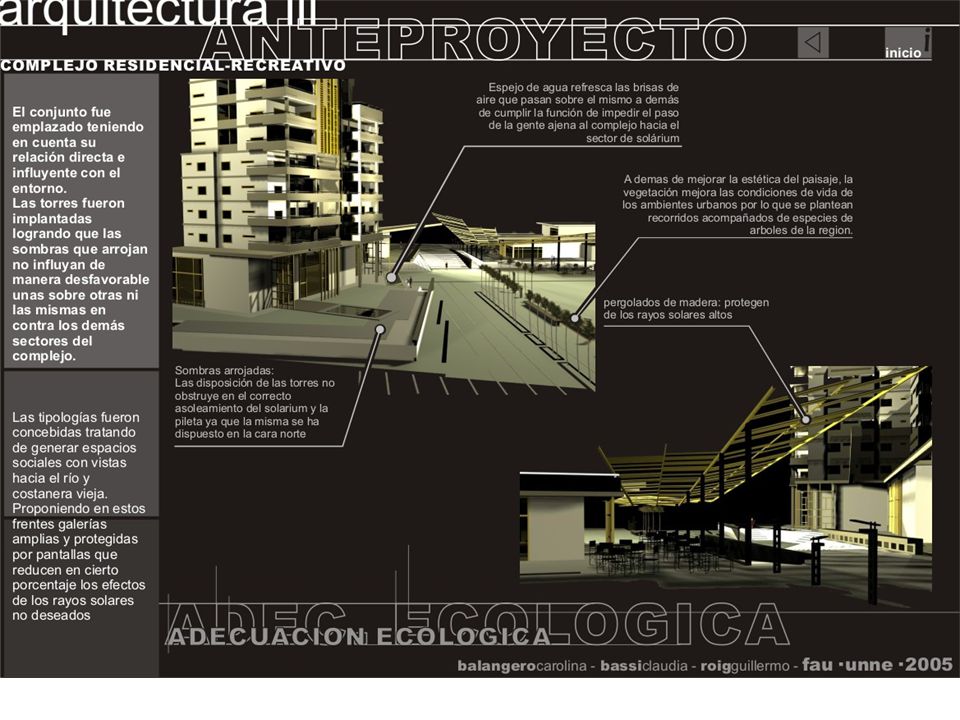

2 ESTRUCTURA En una lámina se expresará la propuesta del sistema estructural adoptado. Es sumamente importante demostrar cómo la geometría estructural, responde a un orden que surge de conjugar los distintos aspectos del objeto arquitectónico (funcional, formal, estructural) en los diferentes niveles del complejo, y las transferencias de las cargas cuando se realizan modificaciones en las dimensiones por razones funcionales, formales o estructurales del mismo. TECNOLOGÍA En una lámina se expresará la propuesta integral del sistema constructivo adoptado para el edifico valiéndose de croquis tecnológicos explicativos. ADECUACIÓN ECOLÓGICA Es necesario de definir de antemano que al hablar de adecuación ecológica se pretende llegar en esta etapa a desarrollar el aspecto ambiental de la propuesta con un enfoque que aborde la dimensión del sitio y los aspectos espaciales, morfológicos, funcionales y tecnológicos planteados en el proyecto.| Prestar una especial atención al desarrollo de la envolvente arquitectónica proyectada, la cual juega un rol clave en la interacción del edificio con el ambiente que lo rodea (sistema de control y aprovechamiento de radiación solar, iluminación y ventilación natural, etc). La propuesta de adecuación ecológica debe ser orientada a potenciar la idea rectora del proyecto. PERFILES En una escala adecuada, donde se muestren las situaciones generadas para lograr una situación de confort ambiental no sólo en el interior del edificio, sino también en los espacios conexos y exteriores. ANTEPROYECTO GUIA ELEMENTOS DE ENTREGA 3 4 ARQ. JOSE R. ITURIAGA

35 GUIA ELEMENTOS DE ENTREGA
Es necesario emplear correctamente la gráfica para comunicar ideas de diseño para cada etapa del proceso proyectual, ya que ello proporcionará los medios necesarios a través de los cuales evaluar las ideas con la mayor eficacia. Durante del proceso de diseño se emplean diversos niveles de comunicación gráfica, de acuerdo a cada una de ellas. PERSPECTIVA DE CONJUNTO Donde se pueda apreciar a manera de croquis la propuesta volumétrica, materialización, tecnología y su relación con el entorno. CROQUIS Deberán acompañar toda la entrega para ampliar y ejemplificar los espacios interiores/exteriores y situaciones particulares de la propuesta, donde se muestren las diferentes intenciones espaciales. Como mínimo cuatro croquis de los sectores mas relevantes. EVALUACIÓN Manejo de información analizada por el curso Materialización de la propuesta Capacidad de definir, cuantitativa y cualitativamente la propuesta, en todos sus aspectos. Capacidad de comunicar literal y gráficamente con ideogramas los conceptos e ideas del hecho arquitectónico que se quiere producir. Grado de comprensión de la etapa de anteproyecto. Desarrollo de la propuesta de cada subsistema. 5 ANTEPROYECTO GUIA ELEMENTOS DE ENTREGA ARQ. JOSE R. ITURIAGA

36 ARQ. JOSE R. ITURIAGA
