Instituto de Ingeniería Sanitaria y Ambiental

Presentación del tema: "Instituto de Ingeniería Sanitaria y Ambiental"— Transcripción de la presentación:

1 Instituto de Ingeniería Sanitaria y Ambiental
CURSO DE “HIDRÁULICA APLICADA A LAS CONDUCCIONES” Ing. LUIS E. PÉREZ FARRÁS Ing. SANDRA M. PÉREZ

2 Objetivos del Curso 1 2 DIRIGIDO A
PERSONAL QUE, TRABAJANDO EN TAREAS RELACIONADAS CON LA HIDRÁULICA DE LAS CONDUCCIONES, NO TIENE AL CÁLCULO COMO SU FUNCIÓN Y, ADEMÁS, NO HA APRENDIDO HIDRÁULICA EN SU FORMACIÓN PROFESIONAL 2 PROFESIONALES (O TÉCNICOS) QUE SE DESEMPEÑAN EN LAS MÚLTIPLES TAREAS RELACIONADAS CON LA REALIZACIÓN DE OBRAS, O CON LA SUPERVISIÓN DE LAS MISMAS

3 “HIDRÁULICA APLICADA A LAS CONDUCCIONES”
Antecedentes CURSOS DICTADOS POR EL EX “S.N.A.P.” (ACTUAL “ENOHSA”) CURSOS PARA EL PERSONAL DE “AGUAS ARGENTINAS” VERSIÓN ACTUAL “HIDRÁULICA APLICADA A LAS CONDUCCIONES”

4 Curso Actual HIDRÁULICA APLICADA A LAS CONDUCCIONES
Ing. Luis E. PÉREZ FARRÁS Ing. Sandra PÉREZ METODOLOGÍA DE “ESTUDIO GUIADO” MATERIAL BIBLIOGRÁFICO DE APOYO AMENO Y RICO EN IMÁGENES DE ALTO CONTENIDO DIDÁCTICO PRIORIDAD A LA INTERPRETACIÓN CONCEPTUAL MINIMIZACIÓN DE LOS PLANTEOS MATEMÁTICOS

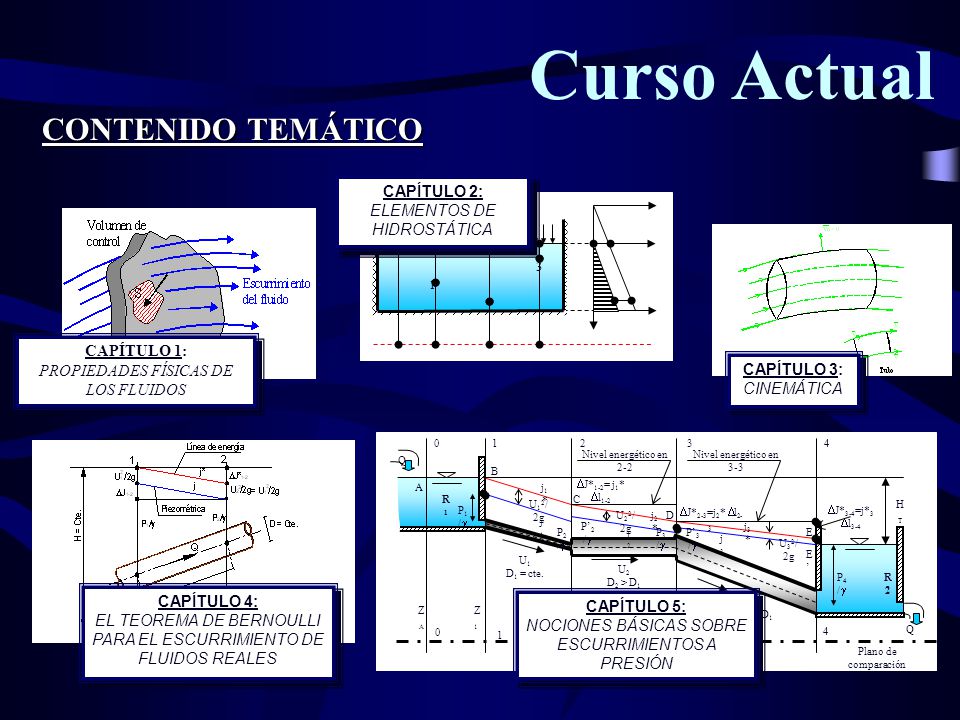

5 Curso Actual CONTENIDO TEMÁTICO CAPÍTULO 2: ELEMENTOS DE HIDROSTÁTICA
3 1 CAPÍTULO 2: ELEMENTOS DE HIDROSTÁTICA CAPÍTULO 1: PROPIEDADES FÍSICAS DE LOS FLUIDOS CAPÍTULO 3: CINEMÁTICA 4 3 2 1 Q Plano de comparación U1 D1 = cte. U3 D3 > D2 > D1 R1 U2 D2 > D1 R2 DJ*1-2= j1* Dl1-2 DJ*2-3=j2* Dl2-3 U32/2g A B C P1/g U12/2g P’2/g U22/2g Nivel energético en 2-2 D P2/g P3/g P’3/g Nivel energético en 3-3 E E’ P4/g DJ*3-4=j*3 Dl3-4 HT ZA Z1 Z2 Z3 j1 j2 j3 j1* j2* j3* CAPÍTULO 5: NOCIONES BÁSICAS SOBRE ESCURRIMIENTOS A PRESIÓN CAPÍTULO 4: EL TEOREMA DE BERNOULLI PARA EL ESCURRIMIENTO DE FLUIDOS REALES

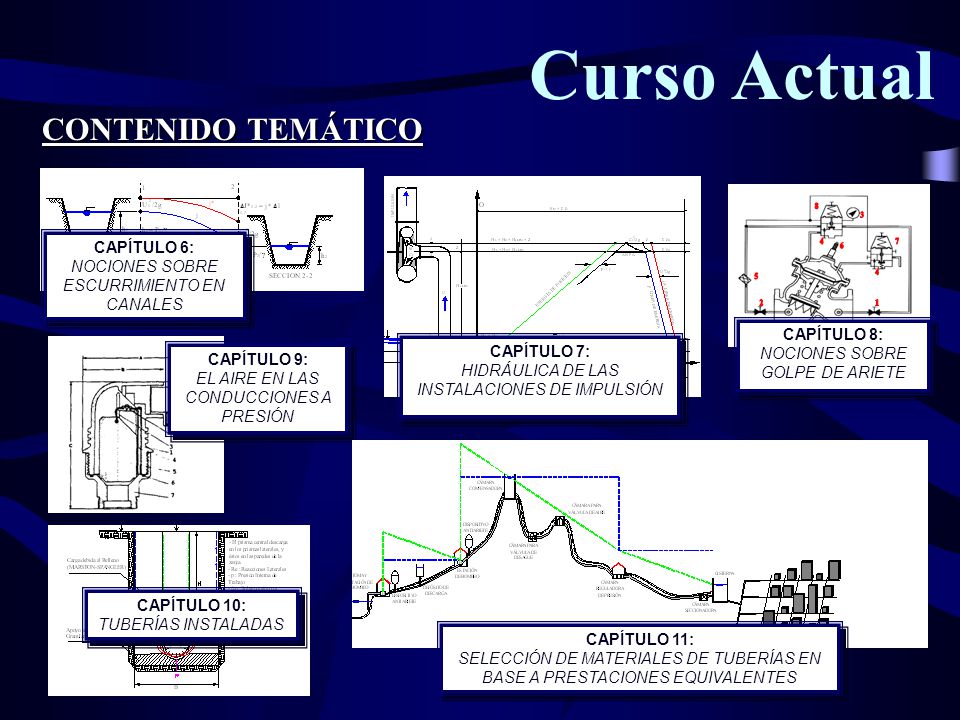

6 Curso Actual CONTENIDO TEMÁTICO CAPÍTULO 6:
NOCIONES SOBRE ESCURRIMIENTO EN CANALES CAPÍTULO 7: HIDRÁULICA DE LAS INSTALACIONES DE IMPULSIÓN 1 2 3 4 6 5 7 8 CAPÍTULO 8: NOCIONES SOBRE GOLPE DE ARIETE CAPÍTULO 9: EL AIRE EN LAS CONDUCCIONES A PRESIÓN CAPÍTULO 11: SELECCIÓN DE MATERIALES DE TUBERÍAS EN BASE A PRESTACIONES EQUIVALENTES CAPÍTULO 10: TUBERÍAS INSTALADAS

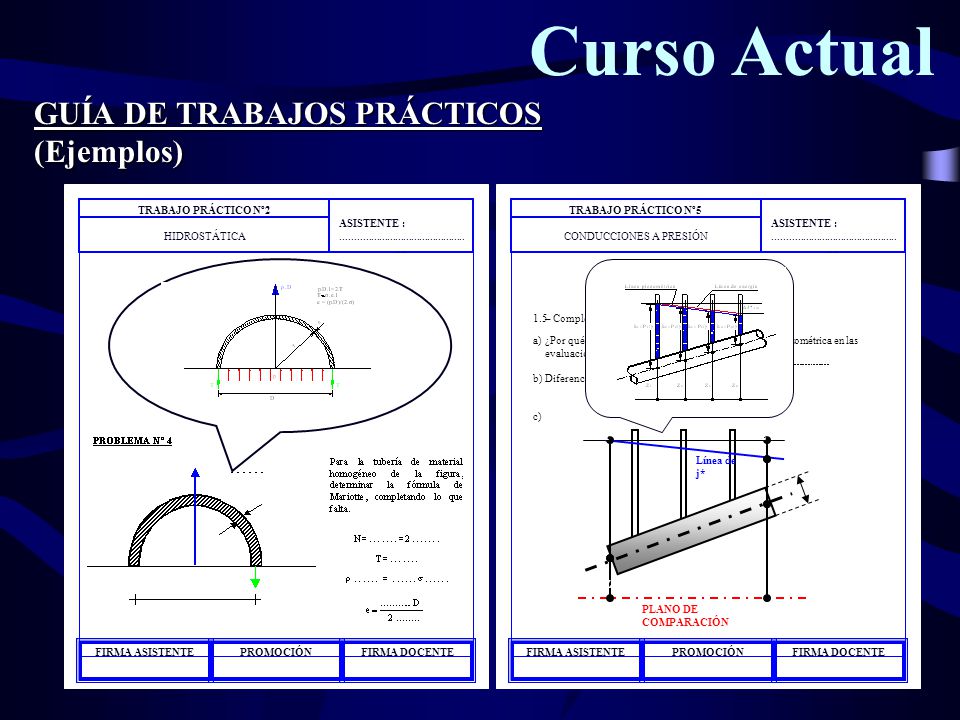

7 CONDUCCIONES A PRESIÓN
Curso Actual GUÍA DE TRABAJOS PRÁCTICOS (Ejemplos) FIRMA ASISTENTE PROMOCIÓN FIRMA DOCENTE TRABAJO PRÁCTICO Nº5 CONDUCCIONES A PRESIÓN ASISTENTE : TRABAJO PRÁCTICO Nº2 HIDROSTÁTICA 1.5 – Completar el gráfico siguiente y señalar: ¿Por qué se ignora la línea de energía y solo se usa la piezométrica en las evaluaciones de conducciones a presión? b) Diferenciar “pérdida de energía” y “pérdida de carga”. c) a) PLANO DE COMPARACIÓN D=cte J*1-2 Z2 Z1 Línea de j* 1 2
