1 Refractómetro Luis Fernando Nogal Peña 13300238
Ricardo Emmanuel Ortega Sánchez Jorge Ortega Rojas Abraham Jafet Meza Ríos

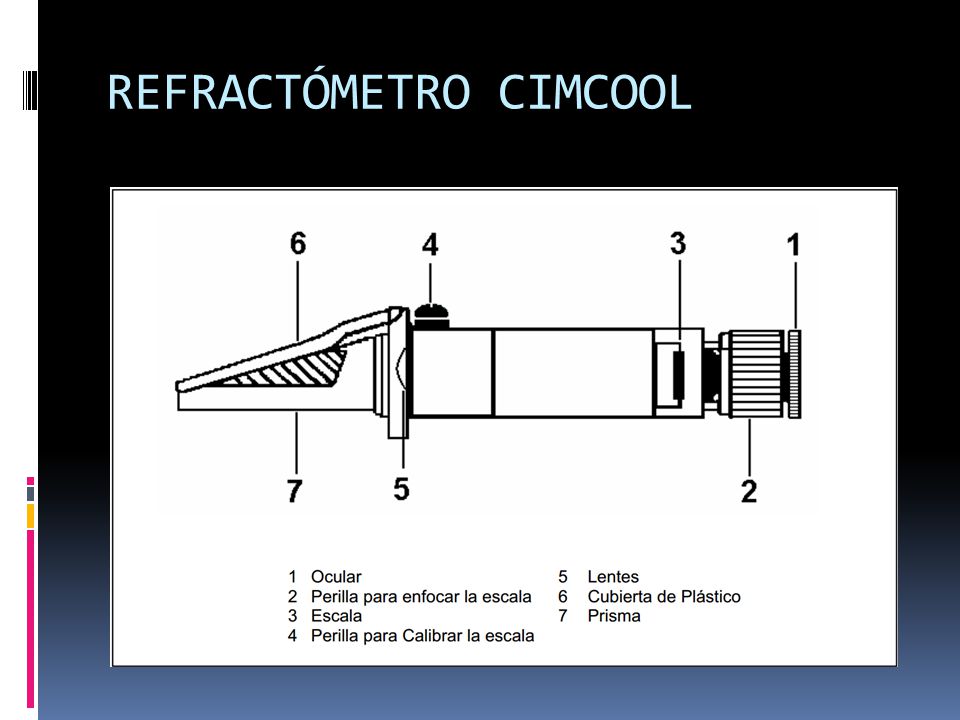

2 REFRACTÓMETRO CIMCOOL

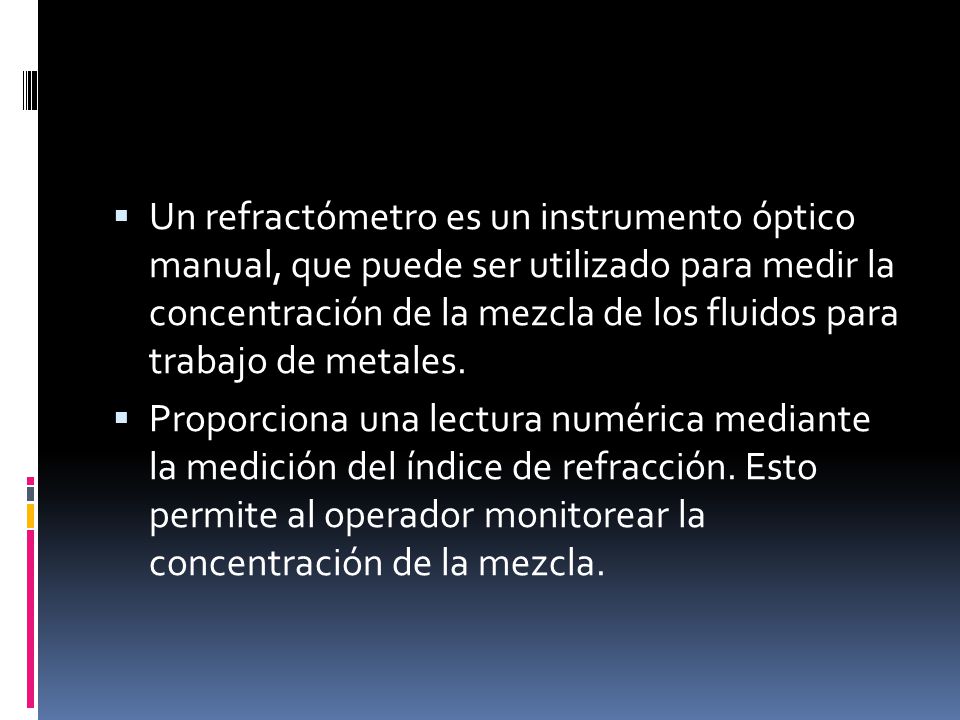

3 Un refractómetro es un instrumento óptico manual, que puede ser utilizado para medir la concentración de la mezcla de los fluidos para trabajo de metales. Proporciona una lectura numérica mediante la medición del índice de refracción. Esto permite al operador monitorear la concentración de la mezcla.

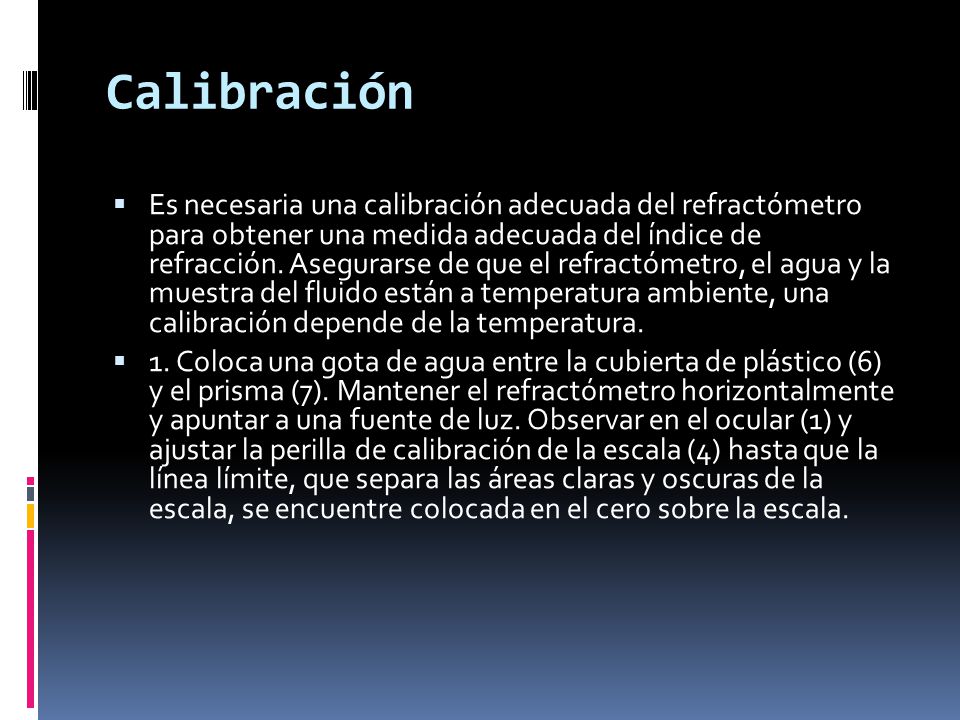

4 Calibración Es necesaria una calibración adecuada del refractómetro para obtener una medida adecuada del índice de refracción. Asegurarse de que el refractómetro, el agua y la muestra del fluido están a temperatura ambiente, una calibración depende de la temperatura. 1. Coloca una gota de agua entre la cubierta de plástico (6) y el prisma (7). Mantener el refractómetro horizontalmente y apuntar a una fuente de luz. Observar en el ocular (1) y ajustar la perilla de calibración de la escala (4) hasta que la línea límite, que separa las áreas claras y oscuras de la escala, se encuentre colocada en el cero sobre la escala.

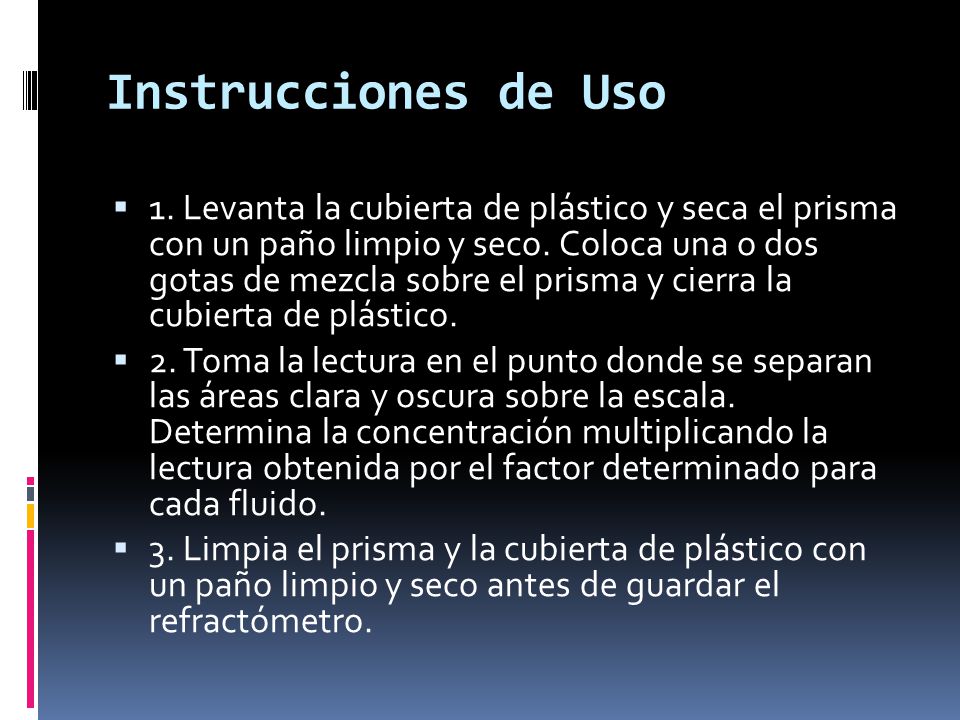

5 Instrucciones de Uso 1. Levanta la cubierta de plástico y seca el prisma con un paño limpio y seco. Coloca una o dos gotas de mezcla sobre el prisma y cierra la cubierta de plástico. 2. Toma la lectura en el punto donde se separan las áreas clara y oscura sobre la escala. Determina la concentración multiplicando la lectura obtenida por el factor determinado para cada fluido. 3. Limpia el prisma y la cubierta de plástico con un paño limpio y seco antes de guardar el refractómetro.

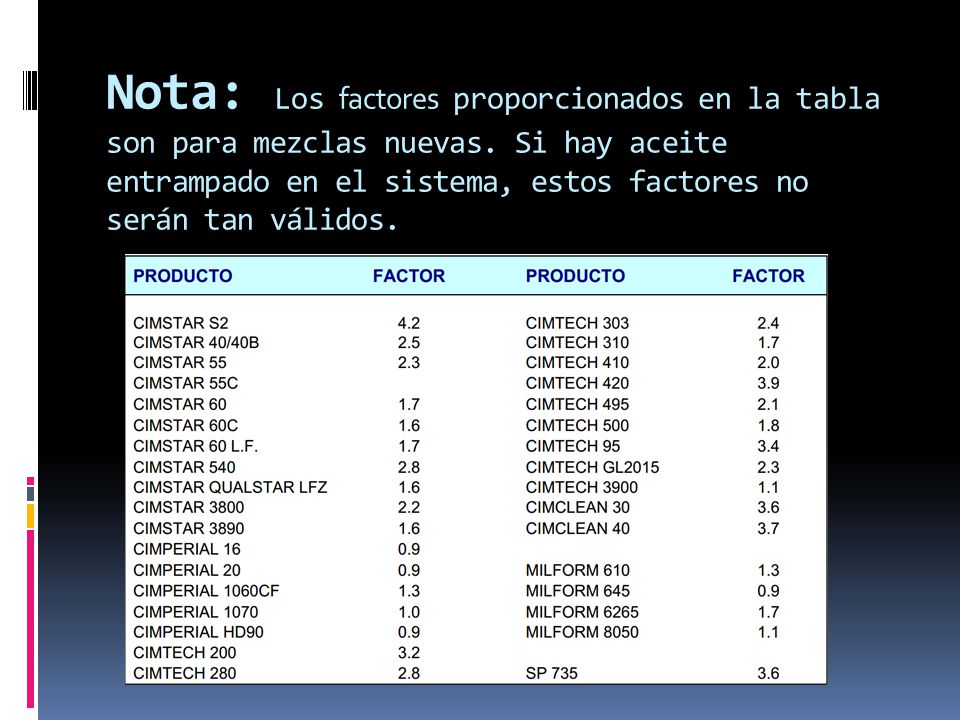

6 Nota: Los factores proporcionados en la tabla son para mezclas nuevas
Nota: Los factores proporcionados en la tabla son para mezclas nuevas. Si hay aceite entrampado en el sistema, estos factores no serán tan válidos.

7

8 Modelo 315 Refractómetro Zuzi

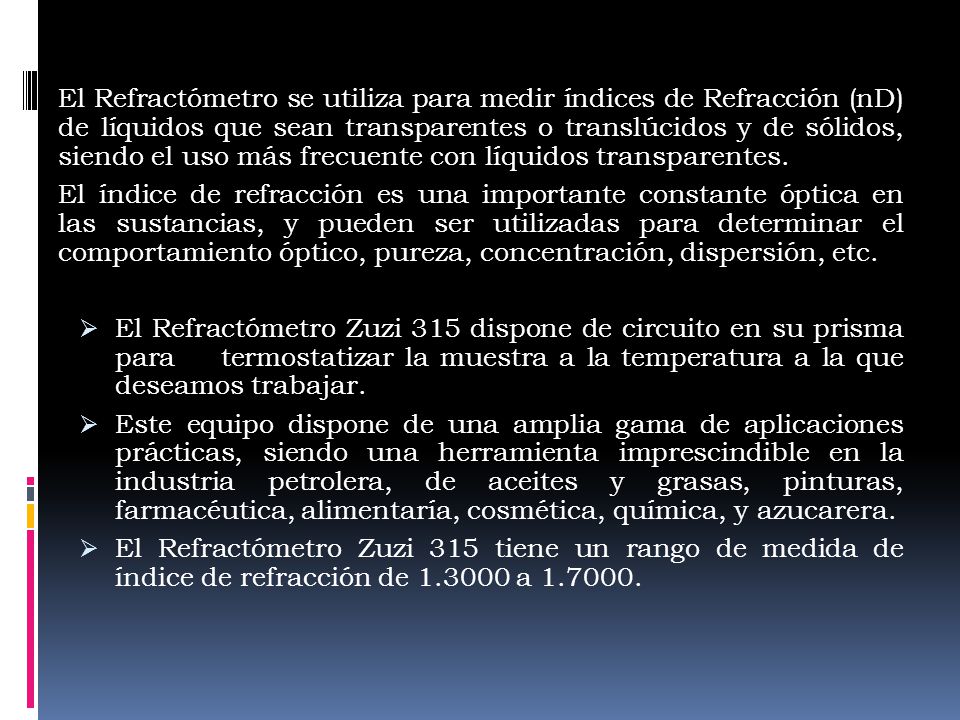

9 El Refractómetro se utiliza para medir índices de Refracción (nD) de líquidos que sean transparentes o translúcidos y de sólidos, siendo el uso más frecuente con líquidos transparentes. El índice de refracción es una importante constante óptica en las sustancias, y pueden ser utilizadas para determinar el comportamiento óptico, pureza, concentración, dispersión, etc. El Refractómetro Zuzi 315 dispone de circuito en su prisma para termostatizar la muestra a la temperatura a la que deseamos trabajar. Este equipo dispone de una amplia gama de aplicaciones prácticas, siendo una herramienta imprescindible en la industria petrolera, de aceites y grasas, pinturas, farmacéutica, alimentaría, cosmética, química, y azucarera. El Refractómetro Zuzi 315 tiene un rango de medida de índice de refracción de a

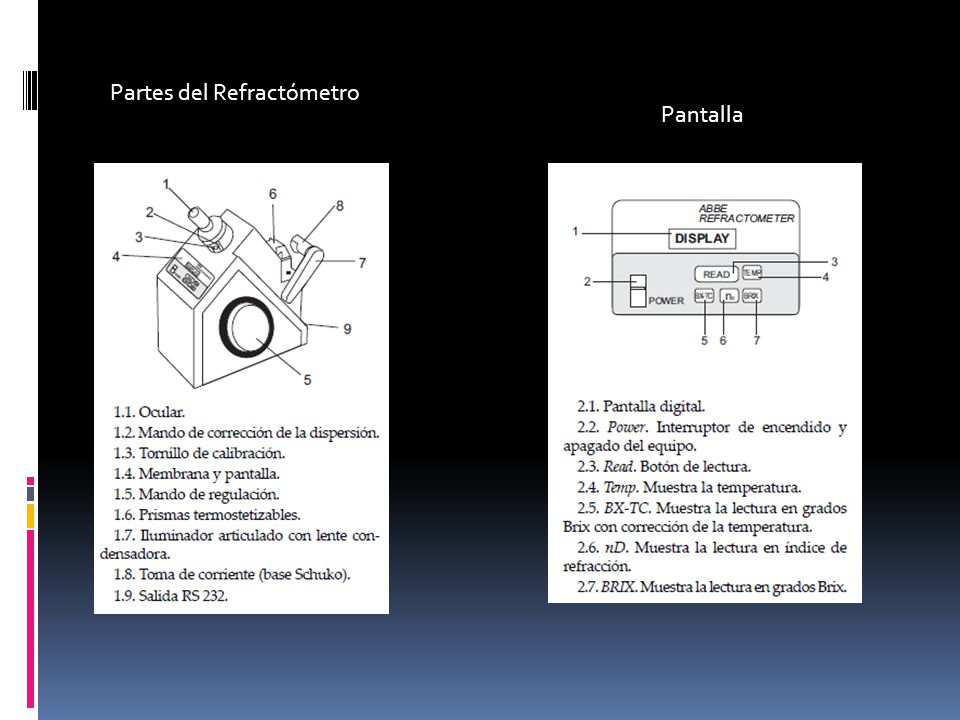

10 Partes del Refractómetro
Pantalla

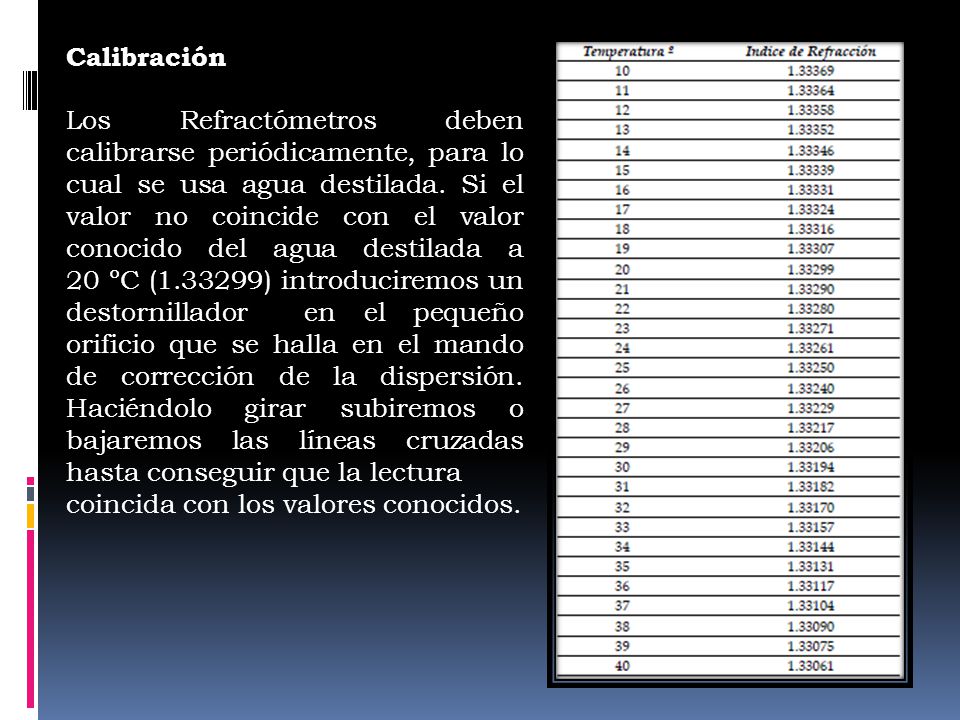

11 Calibración Los Refractómetros deben calibrarse periódicamente, para lo cual se usa agua destilada. Si el valor no coincide con el valor conocido del agua destilada a ºC ( ) introduciremos un destornillador en el pequeño orificio que se halla en el mando de corrección de la dispersión. Haciéndolo girar subiremos o bajaremos las líneas cruzadas hasta conseguir que la lectura coincida con los valores conocidos.

12 Bibliografía /equipos/refractometros/50315xxx.pdf efractometroCIMCOOL.pdf GRACIAS POR SU ATENCION
