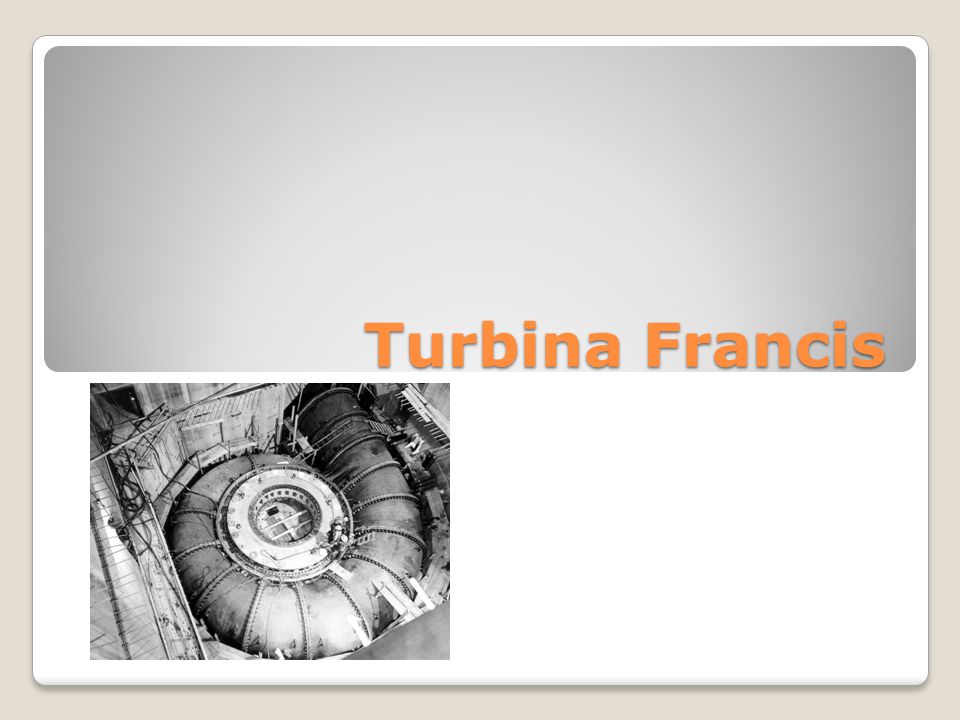

1 Turbina Francis

2 La turbina Francis fue desarrollada por James B. Francis.
Se trata de una turbo máquina motora a reacción y de flujo mixto. Las turbinas Francis son turbinas hidráulicas que se pueden diseñar para un amplio rango de saltos y caudales, junto con su alta eficiencia, ha hecho que este tipo de turbina sea el más ampliamente usado en el mundo, principalmente para la producción de energía eléctrica mediante centrales hidroeléctricas. Turbina Francis

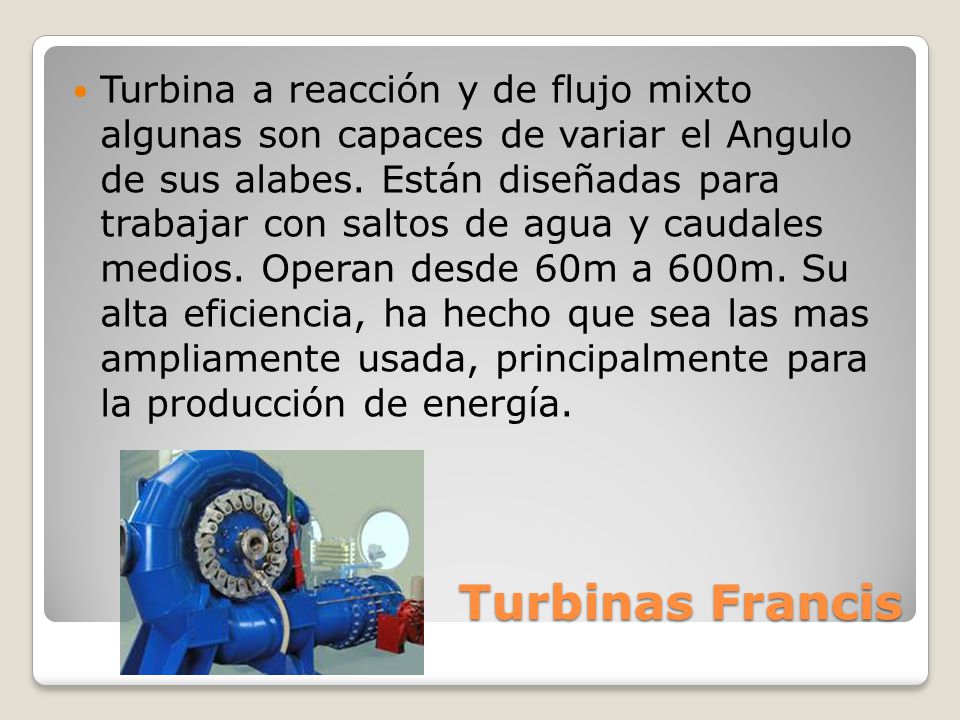

3 Turbina a reacción y de flujo mixto algunas son capaces de variar el Angulo de sus alabes. Están diseñadas para trabajar con saltos de agua y caudales medios. Operan desde 60m a 600m. Su alta eficiencia, ha hecho que sea las mas ampliamente usada, principalmente para la producción de energía. Turbinas Francis

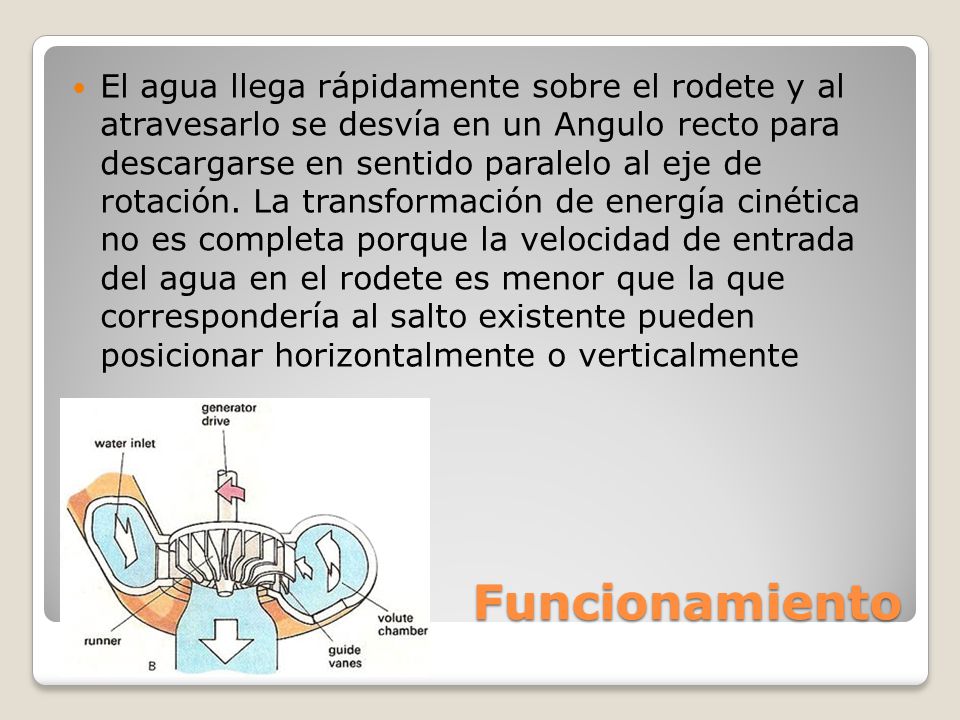

4 El agua llega rápidamente sobre el rodete y al atravesarlo se desvía en un Angulo recto para descargarse en sentido paralelo al eje de rotación. La transformación de energía cinética no es completa porque la velocidad de entrada del agua en el rodete es menor que la que correspondería al salto existente pueden posicionar horizontalmente o verticalmente Funcionamiento

5 Son muy costosas de diseñar, fabricar e instalar, pero pueden funcionar durante décadas.
Pueden usarse para el bombeo y almacenamiento hidroeléctrico. Se fabrican micro turbinad baratas para la producción individual de energía para saltos mínimos de 3 metros. Aplicación

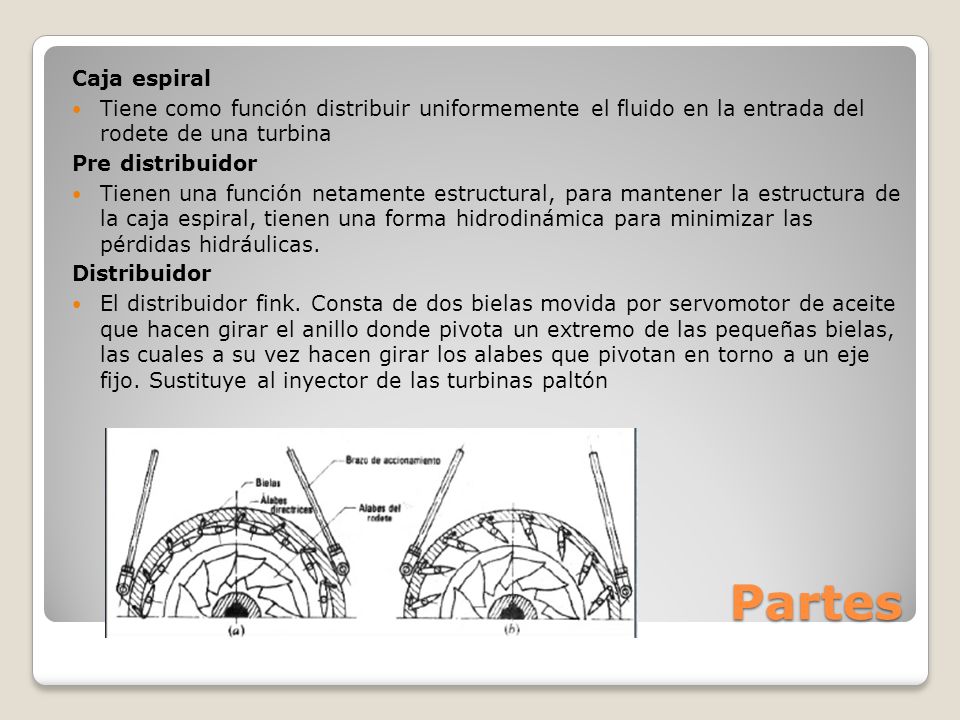

6 Caja espiral Tiene como función distribuir uniformemente el fluido en la entrada del rodete de una turbina Pre distribuidor Tienen una función netamente estructural, para mantener la estructura de la caja espiral, tienen una forma hidrodinámica para minimizar las pérdidas hidráulicas. Distribuidor El distribuidor fink. Consta de dos bielas movida por servomotor de aceite que hacen girar el anillo donde pivota un extremo de las pequeñas bielas, las cuales a su vez hacen girar los alabes que pivotan en torno a un eje fijo. Sustituye al inyector de las turbinas paltón Partes

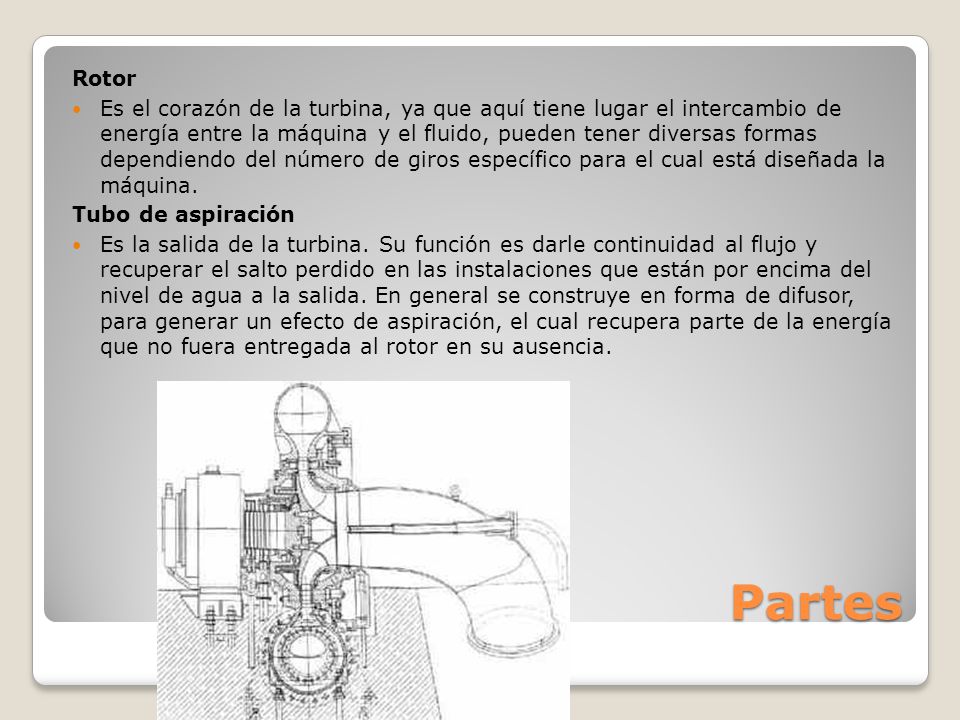

7 Rotor Es el corazón de la turbina, ya que aquí tiene lugar el intercambio de energía entre la máquina y el fluido, pueden tener diversas formas dependiendo del número de giros específico para el cual está diseñada la máquina. Tubo de aspiración Es la salida de la turbina. Su función es darle continuidad al flujo y recuperar el salto perdido en las instalaciones que están por encima del nivel de agua a la salida. En general se construye en forma de difusor, para generar un efecto de aspiración, el cual recupera parte de la energía que no fuera entregada al rotor en su ausencia. Partes

8 Este tipo de turbinas es el que están mas sujeto a los efectos perjudiciales que produce la arena.
Las revisiones periódicas necesarias dependen de la altura del salto y de las cualidades del agua. Mantenimiento

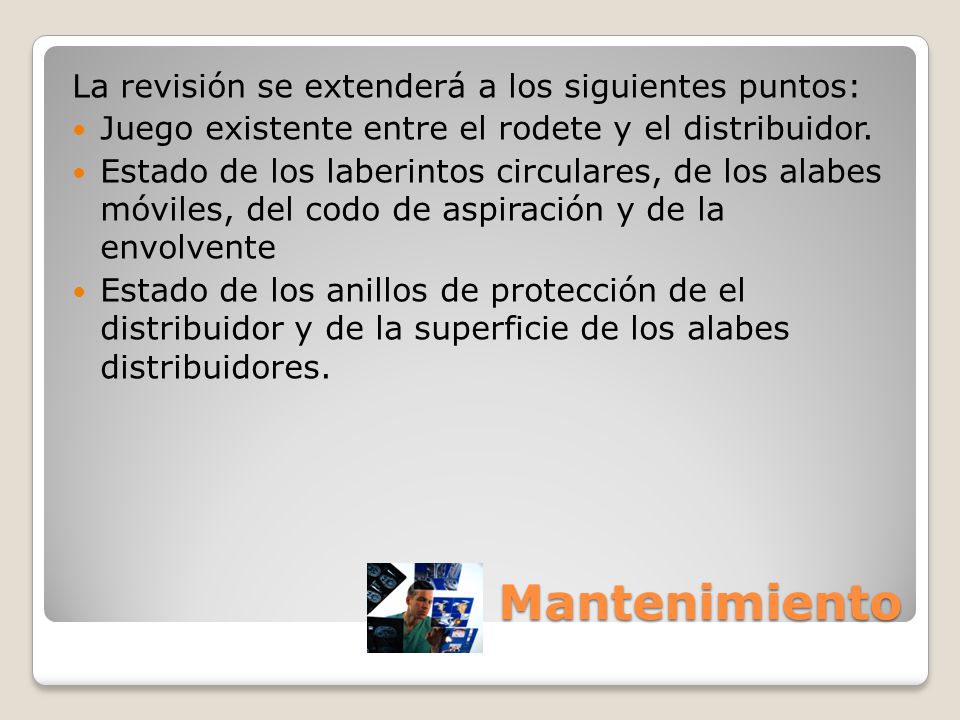

9 Mantenimiento La revisión se extenderá a los siguientes puntos:
Juego existente entre el rodete y el distribuidor. Estado de los laberintos circulares, de los alabes móviles, del codo de aspiración y de la envolvente Estado de los anillos de protección de el distribuidor y de la superficie de los alabes distribuidores. Mantenimiento

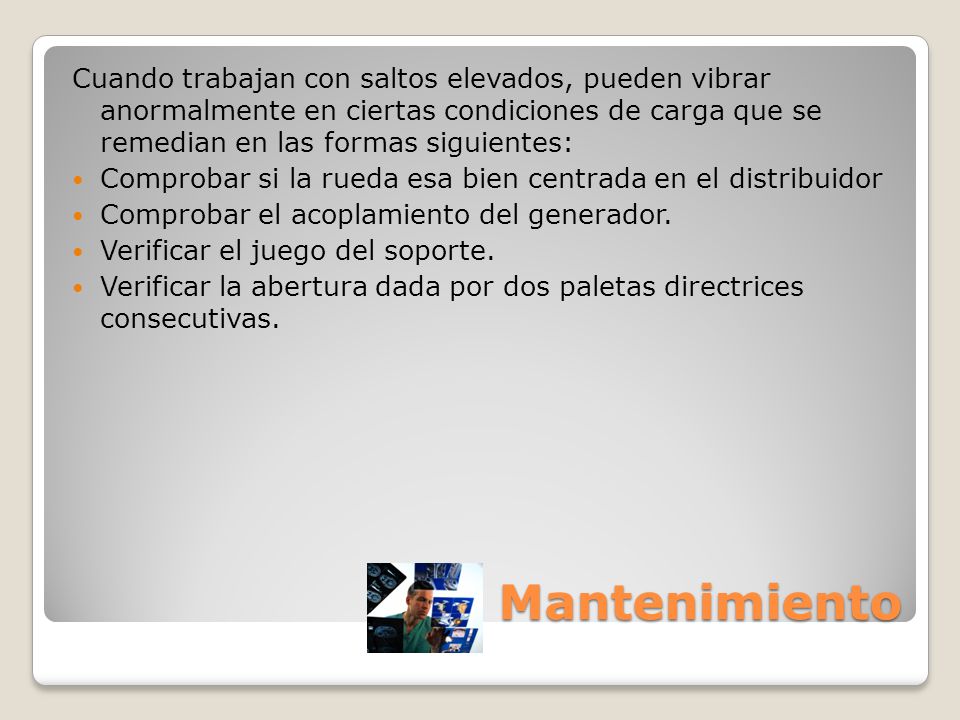

10 Cuando trabajan con saltos elevados, pueden vibrar anormalmente en ciertas condiciones de carga que se remedian en las formas siguientes: Comprobar si la rueda esa bien centrada en el distribuidor Comprobar el acoplamiento del generador. Verificar el juego del soporte. Verificar la abertura dada por dos paletas directrices consecutivas. Mantenimiento
