TURBOMAQUINAS HIDRAULICAS Ph. D. Edgar Paz Pérez.

Presentaciones similares


Presentación del tema: "TURBOMAQUINAS HIDRAULICAS Ph. D. Edgar Paz Pérez."— Transcripción de la presentación:

1 TURBOMAQUINAS HIDRAULICAS Ph. D. Edgar Paz Pérez

2 MAQUINAS DE FLUIDOS Máquina es un transformador de energía. La maquina absorbe una clase de energía y restituye otra clase de energía. Ejemplos: ventilador, motor eléctrico, molinos, motor de combustión, torno, cierra eléctrica, etc. Máquina de fluido es aquella en que el intercambio de energía se realiza a través de un fluido, ya sea suministrando la energía a la maquina (como el caso de las turbinas) o absorbiéndola (como en el caso de las bombas, ventiladores, compresores).

3 CLASIFICACIÓN DE MÁQUINAS DE FLUIDO 1.- Principio de Funcionamiento: Turbomáquinas De desplazamiento positivo. 2.- Compresibilidad del fluido: De fluido compresible De fluido incompresible 3.- Sentido de transmisión de la Motoras energía: Generadoras se utilizara como criterio de clasificación mas general el principio de funcionamiento

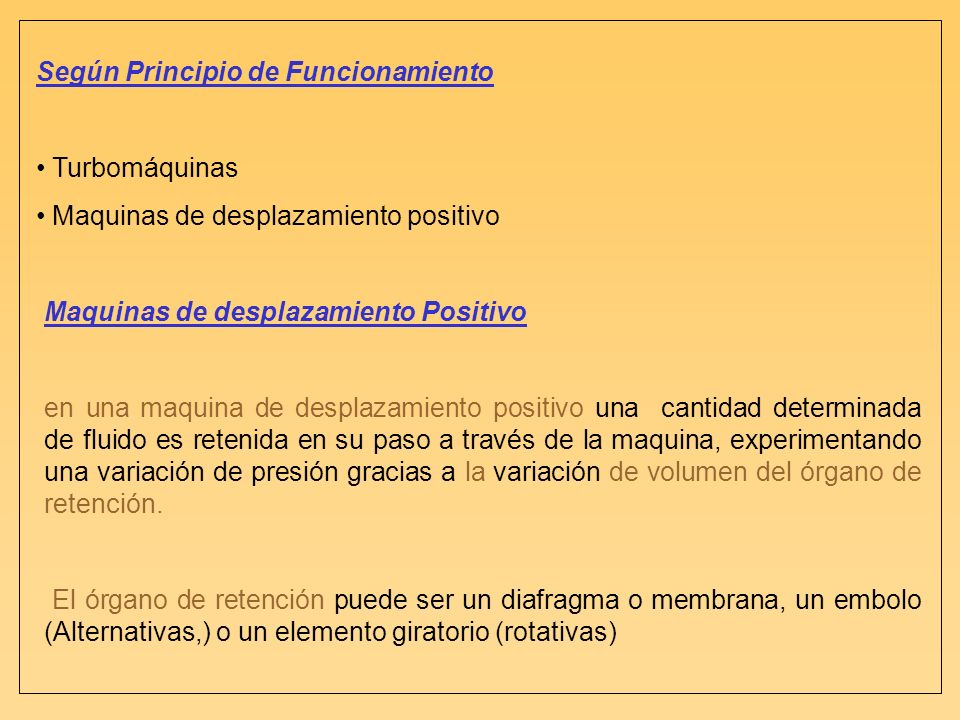

4 Según Principio de Funcionamiento Turbomáquinas Maquinas de desplazamiento positivo Maquinas de desplazamiento Positivo en una maquina de desplazamiento positivo una cantidad determinada de fluido es retenida en su paso a través de la maquina, experimentando una variación de presión gracias a la variación de volumen del órgano de retención. El órgano de retención puede ser un diafragma o membrana, un embolo (Alternativas,) o un elemento giratorio (rotativas)

5 de engranajes de lóbulo de husillo Peristáltica de paletas de pistones de diafragma

6 Turbomáquina (Maquinas de flujo) Máquinas de fluido en que el Intercambio Energético se debe a la variación de la cantidad de movimiento del fluido, que pasa entre los Alabes de un elemento rotatorio, llamado Rotor. W: Energía intercambiada fluido - rotor por unidad de masa que ingresa en los alabes o atraviesa el rotor

7

8 Según compresibilidad del fluido Turbomáquinas hidráulicas y térmicas Turbomáquinas hidráulicas Son aquellas en que el volumen especifico del fluido no varia o varia en medida despreciable durante su recorrido al interior de la maquina (ventiladores, turbo bombas, turbinas hidráulicas, turbinas eólicas). Turbomáquinas térmicas son aquellas en que hay variación apreciable del volumen especifico del fluido que atraviesa la máquina. (compresores, turbinas de gas y de vapor). CLASIFICACIÓN DE TURBOMÁQUINAS

9 Según el sentido de la transmisión de energía Turbomáquinas generadoras u operativas: en las cuales las paredes Sólidas móviles ceden trabajo al fluido. turbomáquinas hidráulicas generadoras: turbo bombas y ventiladores turbomáquinas térmicas generadoras: compresores centrífugos y axiales Turbomáquinas motrices: en las cuales el fluido cede trabajo a la paredes sólidas móviles. turbomáquinas hidráulicas motrices: turbinas Pelton, Francis, Kaplan, Bulbo, Michell-Banki, eólicas turbomáquinas térmicas motrices: turbinas de vapor y de gas.

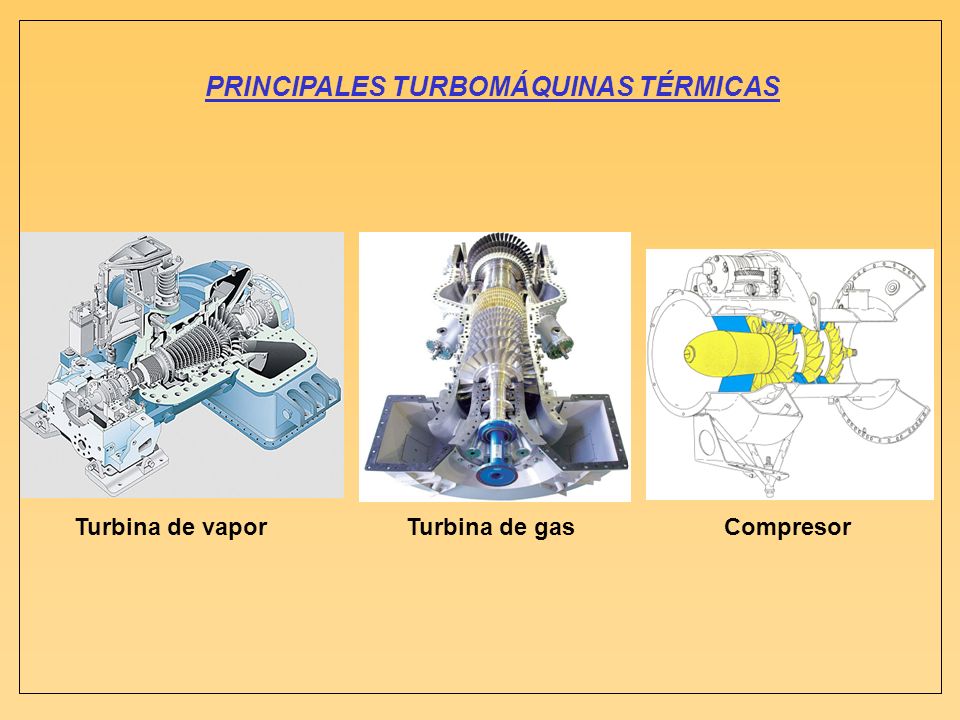

10 Turbina de vaporTurbina de gasCompresor PRINCIPALES TURBOMÁQUINAS TÉRMICAS

11 PRINCIPALES TURBOMÁQUINAS HIDRÁULICAS Bomba Ventilador T. Pelton T. Michell-Banki T. Francis T. Kaplan T. Bulbo T. Eólica

12 CLASIFICACIÓN SEGÚN DIRECCIÓN DEL FLUJO EN EL ROTOR Radiales Axiales Diagonales (Semiaxiales) Tangenciales

13

14 DESCRIPCIÓN DE LAS PRINCIPALES TURBOMÁQUINAS HIDRAULICAS

15 Turbobomba Turbomáquina hidráulica utilizada para impulsar un liquido. En algunos casos son utilizados para bombear, pastas y líquidos con sólidos. Aplicaciones: Bombeo de agua residencial Pozos tubulares Agricultura Combate a incendios Industrias: petroquímicas, de alimentos, agroindustrias y otras.

16 Funcionamiento de una bomba centrifuga VIDEO

17 rotor Brida de entrada Brida de salida Conducto de alimentación voluta rodamientos Sello mecánico eje principales elementos de una bomba

18 TIPOS DE ROTORES DE BOMBAS CENTRIFUGAS cerradoSemiabierto

19 Ventiladores Es una Turbomáquina que impulsa un fluido gaseoso. En algunos casos se impulsa un gas con partículas. Aplicaciones: Aire para combustión Gases de combustión Aire caliente para procesos Ventilación Secado

20 Elementos de un ventilador centrifugo

21 Turbinas hidráulicas Turbomáquina que aprovecha la energía hidráulica de una caída de agua para transformarla en energía mecánica de rotación. Son utilizadas principalmente para generar energía en centrales hidroeléctricas.

22 Turbina Pelton Inventada por Lester Allen Pelton (1880). También llamada de chorro libre. Es una turbina de acción, tangencial, de admisión parcial Utilizada en grandes alturas y pequeños caudales. Tiene un rendimiento máximo de 92%.

23 Funcionamiento de una turbina Pelton

24 Elementos de una turbina pelton

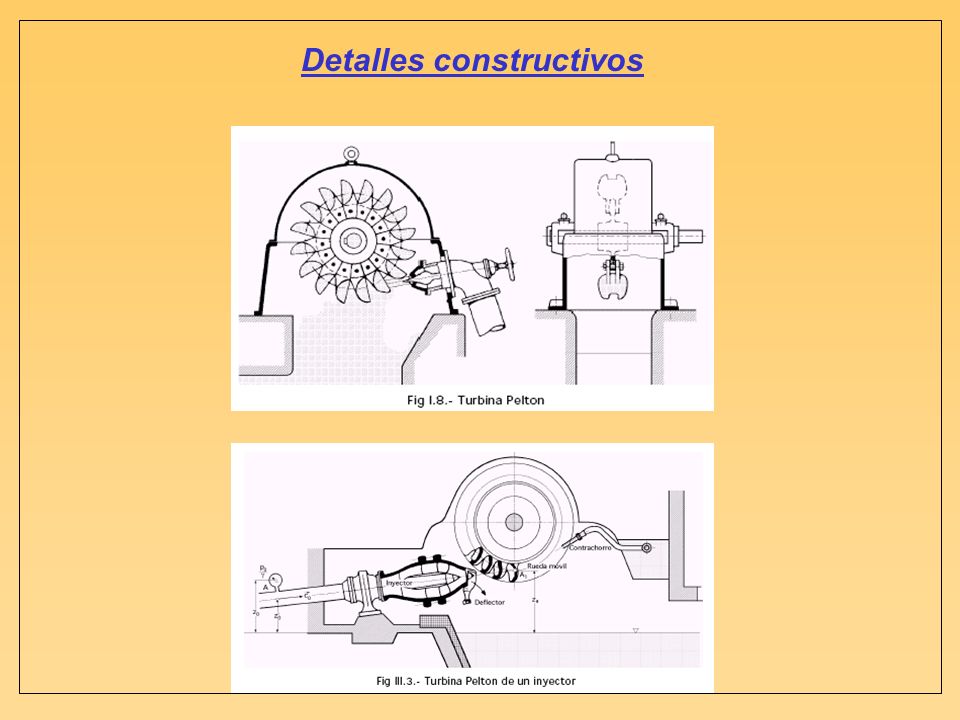

25 Detalles constructivos

26

27 Turbina Michell-Banki También conocida como turbina de Flujo Cruzado, (Cross-Flow), de Flujo Transversal, Michell y Michell-Ossberger. Es una turbina de acción, de entrada radial, de admisión parcial y de flujo transversal. Pueden operar en amplios intervalos de caudal fuera del punto óptimo, teniendo una variación suave de su eficiencia. su construcción es simple y puede ser construida en pequeños talleres. Debido a su simplicidad de construcción y funcionamiento, para bajas caídas, es la turbina que presenta los menores costos iniciales, de operación y de mantenimiento. Son turbinas que se adaptan muy bien para ser usadas en el medio rural y en centrales Hidroeléctricas pequeñas. Características

28 Elementos de una turbina Michell-Banki

29 Turbina Francis Inventada por Bicheno Francis aproximadamente en Son turbinas centrípetas de reacción y de admisión total. Son utilizadas en medianas y bajas alturas y en caudales intermedios. Actualmente su rendimiento máximo llega a superar 95%.

30 Funcionamiento de una turbina Francis

31 Elementos de una turbina Francis

32 Voluta

33 Distribuidor

34 Rotor

35 Tubo de succión

36 Turbina Kaplan Inventada por Víctor Kaplan en Son turbinas de reacción, de alabes orientables. Utilizadas en pequeñas alturas y grandes caudales. Son las turbinas mas económicas para medianas y grandes potencias. Actualmente su rendimiento máximo llega a superar 95%.

37 Funcionamiento de una turbina Kaplan

38 Elementos de una turbina Kaplan Rotor Tubo de succión Voluta Eje

39 Rotor

40 Turbina Bulbo Llamadas también turbinas pelton modificadas. Ocupan menos espacio que estas debido a que no tienen la caja espiral y la parte vertical del tubo de succión. Utilizadas en alturas muy pequeñas, donde no es posible utilizar las turbinas Kaplan. Son ideales para aplicarlas en centrales mareomotrices.

41 Detalles constructivos

42 Turbinas eólicas

43 Elementos de un turbina eólica

44 TEORÍA DE TURBO BOMBAS

45 ALTURA ÚTIL (H) Generalmente los términos y son despreciables Así que podemos escribir:

46 CAUDAL DE LA BOMBA (Q) está definida como el volumen de fluido que en la unidad de tiempo atraviesa la brida de entrada (o de salida) de la bomba. RENDIMIENT TOTAL DE LA BOMBA se define como el cociente entre la energía útil cedida al fluido en la unidad de tiempo y la potencia del eje (n)

47 CURVAS CARACTERISTICAS DE LAS BOMBAS

48 SIMILITUD DE BOMBAS dos bombas son geométricamente símiles cuando el cociente entre longitudes correspondientes de las dos bombas se encuentra siempre el mismo valor que llamamos relación de similitud geométrica. dos bombas operan con campos de velocidades símiles cuando el cociente entre velocidades (absoluta, relativa, de arrastre) correspondientes se encuentra siempre el mismo valor. dos bombas geométricamente símiles tienen iguales rendimientos (volumétrico, hidráulico y orgánico)

49 BOMBA QUE OPERA EN DISTINTAS ROTACIÓN

50 NÚMERO DE VUELTAS ESPECÍFICO Dos bombas geométricamente símiles que operan con campos de velocidades símiles, TIENEN EL MISMO VALOR DE NÚMERO DE VUELTAS ESPECÍFICO n e

51

52 CAVITACIÓN Fenómeno que se da por la formación de burbujas de vapor en las zonas de baja presión de la bomba (o turbina); que al seguir la corriente, en las zonas de mayor presión, condensa violentamente. La pronta condensación de las gotas produce un terrible martilleo sobre la superficie del álabe, fuertes vibraciones y también un calentamiento local que en combinación origina la erosión y corrosión que en poco tiempo provocan la destrucción del álabe

53 NET POSITIVE SUCTION HEAD (NPSH) para que no haya cavitación tiene que ser: NET POSITIVE SUCTION HEAD REQUERIDO POR LA BOMBA NET POSITIVE SUCTION HEAD DISPONIBLE

54 TEORÍA DE TURBINAS HIDRAULICAS

55 RENDIMIENT TOTAL DE LA TURBINA Se define como el cociente entre la potencia del eje (N) y la potencia hidráulica cedida por el fluido.

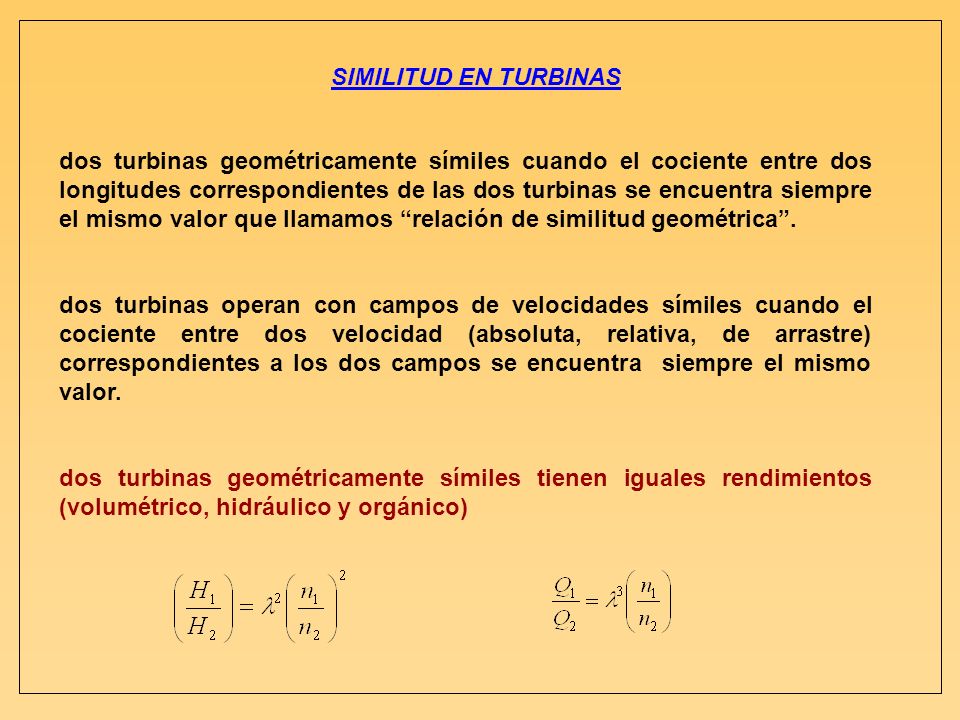

56 SIMILITUD EN TURBINAS dos turbinas geométricamente símiles cuando el cociente entre dos longitudes correspondientes de las dos turbinas se encuentra siempre el mismo valor que llamamos relación de similitud geométrica. dos turbinas operan con campos de velocidades símiles cuando el cociente entre dos velocidad (absoluta, relativa, de arrastre) correspondientes a los dos campos se encuentra siempre el mismo valor. dos turbinas geométricamente símiles tienen iguales rendimientos (volumétrico, hidráulico y orgánico)

57 NÚMERO DE VUELTAS ESPECÍFICO Dos turbinas geométricamente símiles que operan con campos de velocidades símiles, TIENEN EL MISMO VALOR DE NÚMERO DE VUELTAS ESPECÍFICO n e y n s.

58

59 Campo de Aplicación de la Turbinas hidráulicas

60

61 Grado de reacción El grado de reacción establece si existe variación de presión a través del rotor de la turbina. Este parámetro es el cociente entre la altura de presión del rotor y la altura total. Donde: r : Grado de reacción H p : Altura de presión H e : Altura de Euler

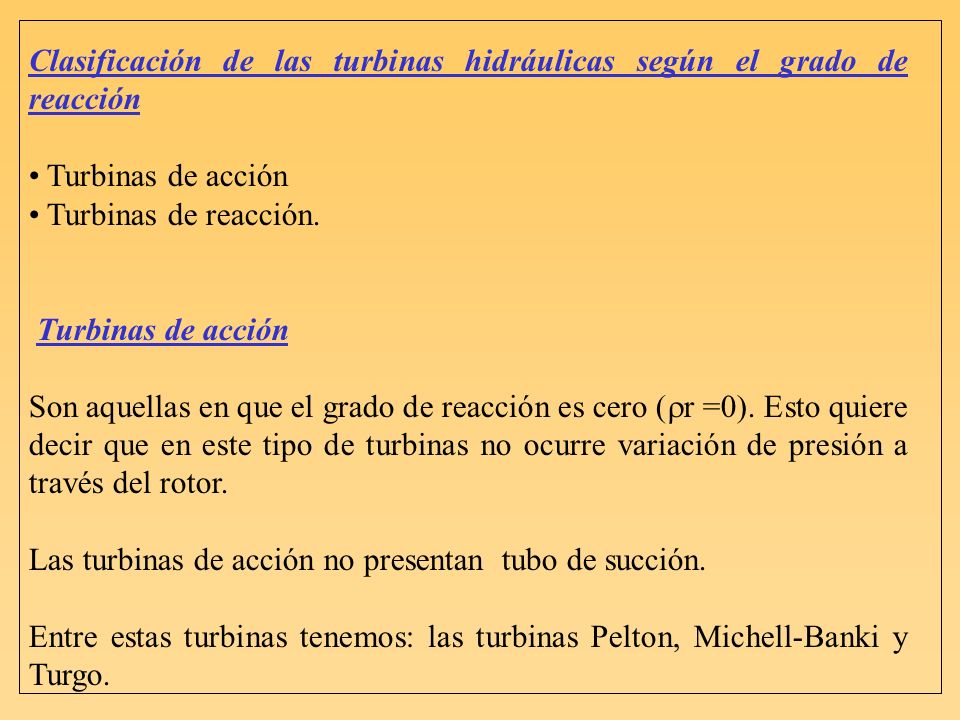

62 Clasificación de las turbinas hidráulicas según el grado de reacción Turbinas de acción Turbinas de reacción. Turbinas de acción Son aquellas en que el grado de reacción es cero ( r =0). Esto quiere decir que en este tipo de turbinas no ocurre variación de presión a través del rotor. Las turbinas de acción no presentan tubo de succión. Entre estas turbinas tenemos: las turbinas Pelton, Michell-Banki y Turgo.

63 Turbinas de reacción En estas turbinas el grado de reacción es diferente de cero, Esto quiere decir que hay variación de presión a través del rotor. Las turbinas de reacción en la mayoría de los casos presentan tubo de succión. Entre estas turbinas tenemos: las turbinas Francis, Kaplan, Deriaz, Bulbo entre otras.
