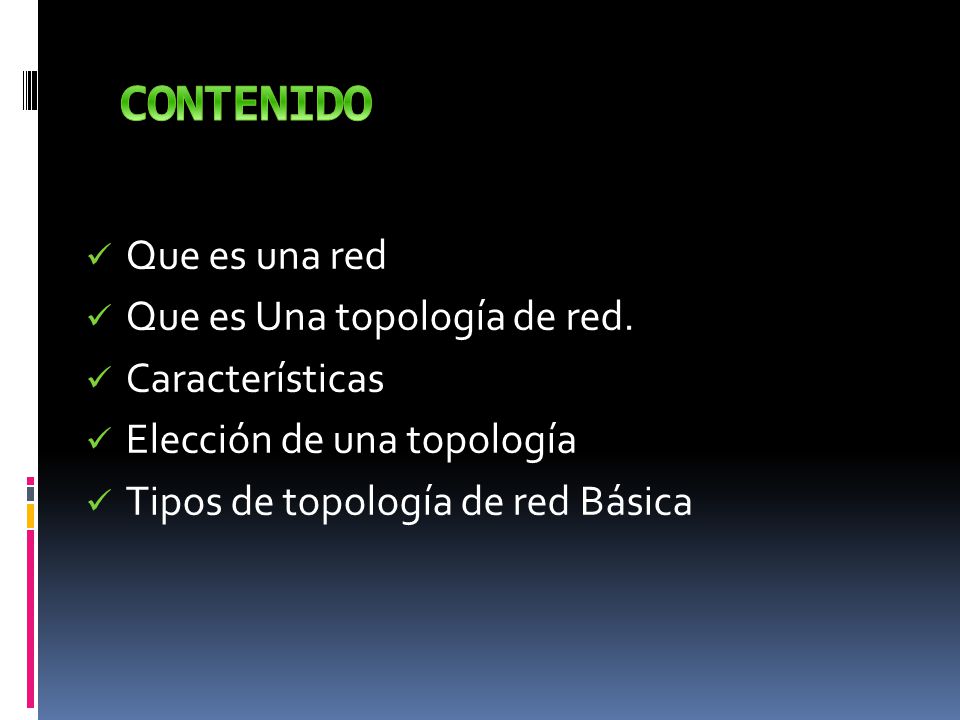

3 Que es una red Que es Una topología de red. Características Elección de una topología Tipos de topología de red Básica

4 A estas computadoras también se las conoce como ordenadores, o PC, o simplemente maquinas. La interconexión entre las computadoras se puede realizar a través de cableado o también en forma inalámbrica mediante ondas de radio. Una red es un grupo de computadoras interconectadas entre si, para que de este modo puedan compartir recursos e información.

5

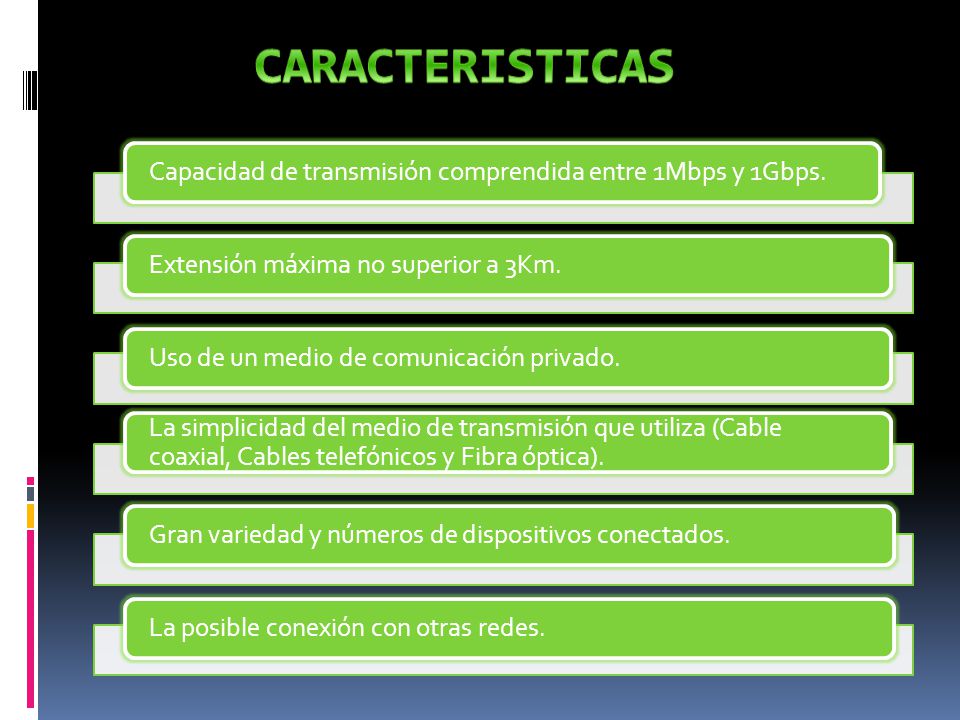

6 Capacidad de transmisión comprendida entre 1Mbps y 1Gbps.Extensión máxima no superior a 3Km.Uso de un medio de comunicación privado. La simplicidad del medio de transmisión que utiliza (Cable coaxial, Cables telefónicos y Fibra óptica). Gran variedad y números de dispositivos conectados.La posible conexión con otras redes.

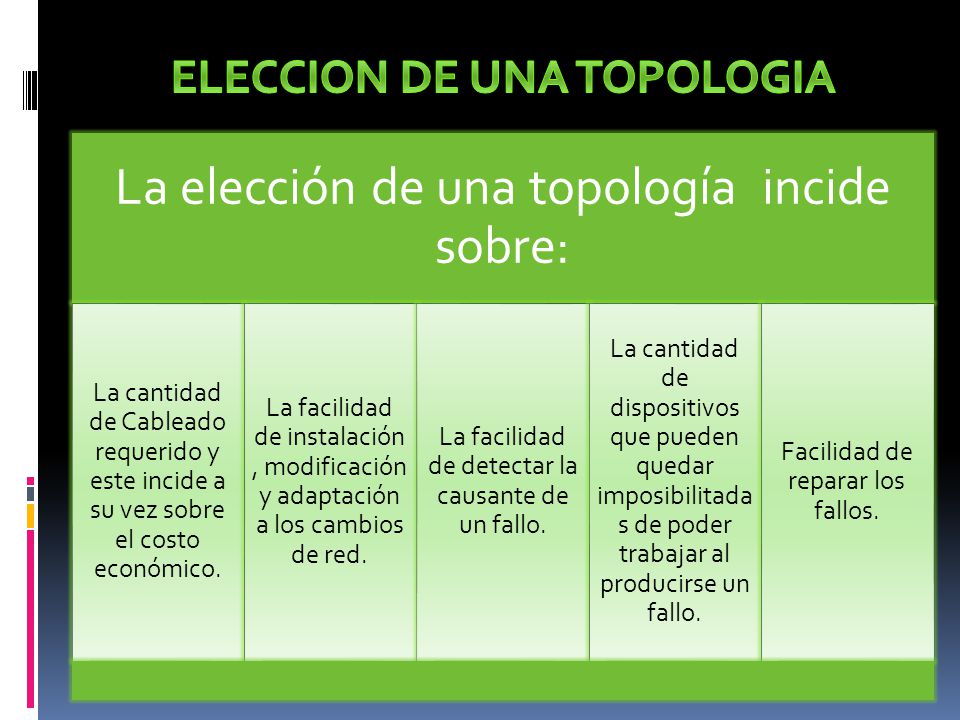

7 La elección de una topología incide sobre: La cantidad de Cableado requerido y este incide a su vez sobre el costo económico. La facilidad de instalación, modificación y adaptación a los cambios de red. La facilidad de detectar la causante de un fallo. La cantidad de dispositivos que pueden quedar imposibilitada s de poder trabajar al producirse un fallo. Facilidad de reparar los fallos.

8 TOPOLOGIAS DE RED BASICAS Bus Anillo Estrella

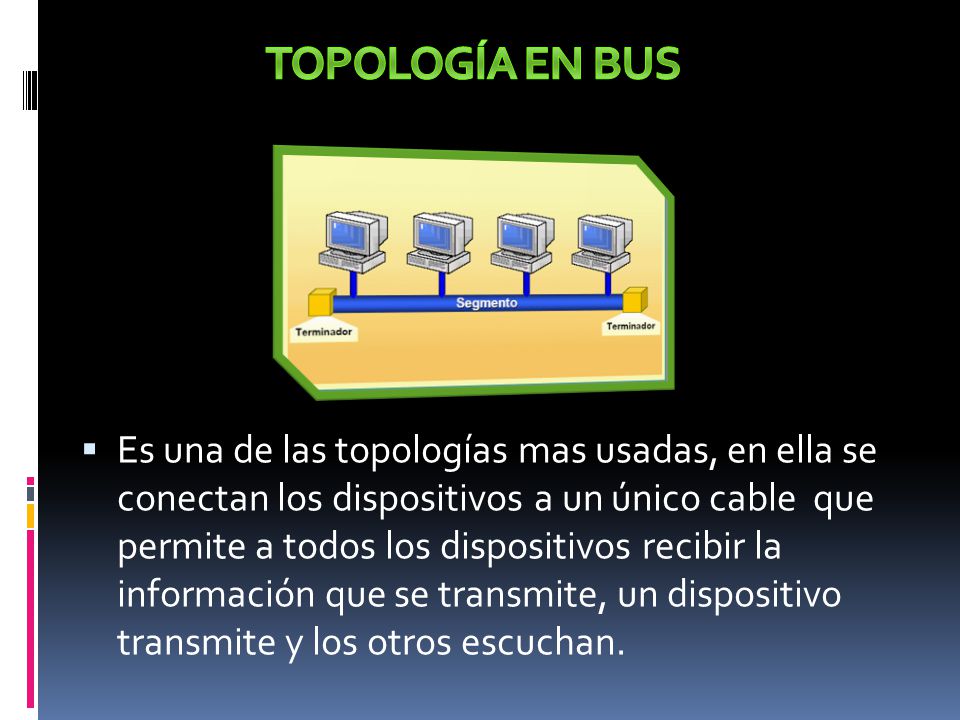

9  Es una de las topologías mas usadas, en ella se conectan los dispositivos a un único cable que permite a todos los dispositivos recibir la información que se transmite, un dispositivo transmite y los otros escuchan.

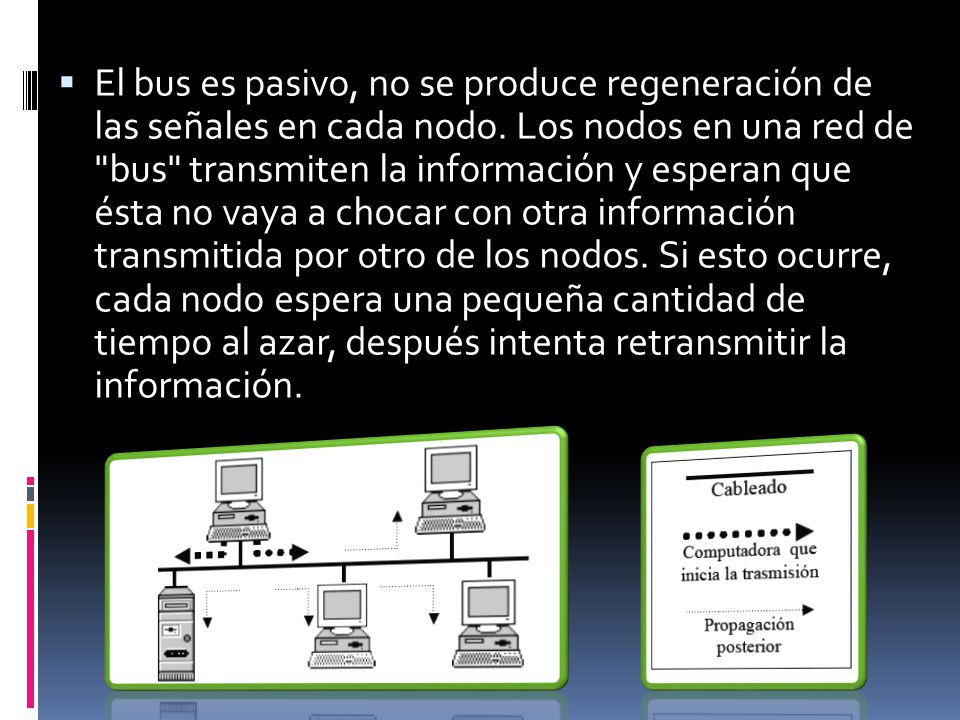

10  El bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información.

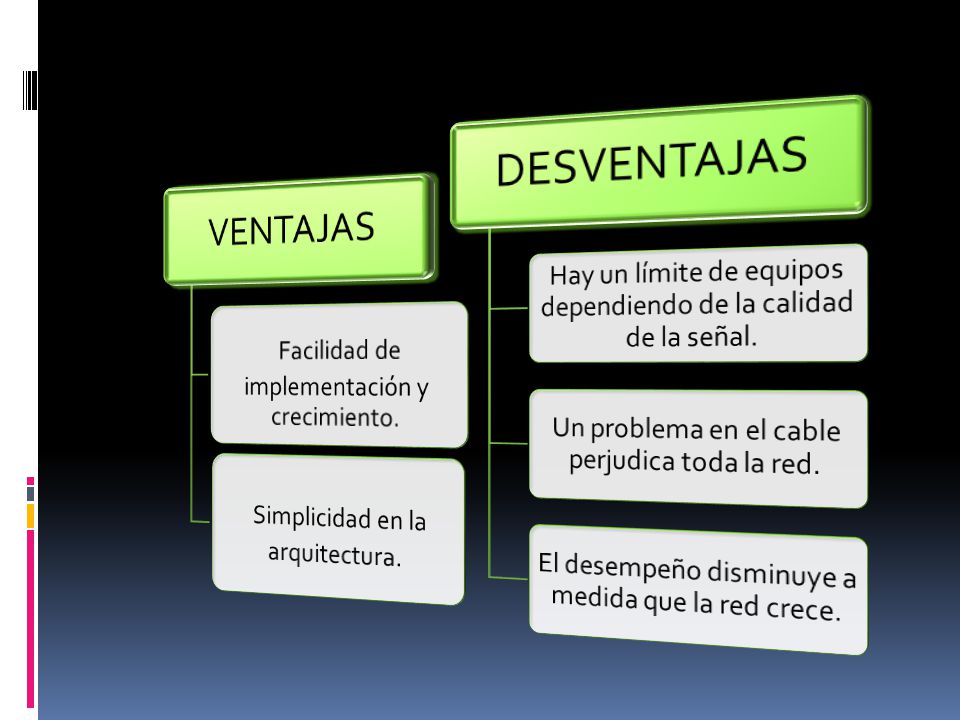

11

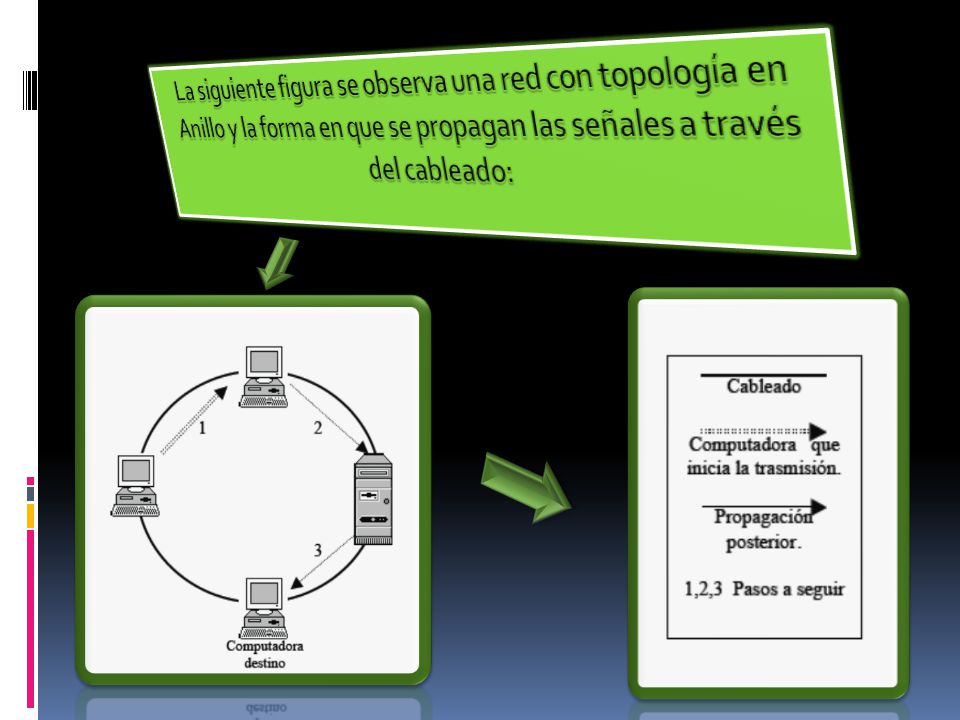

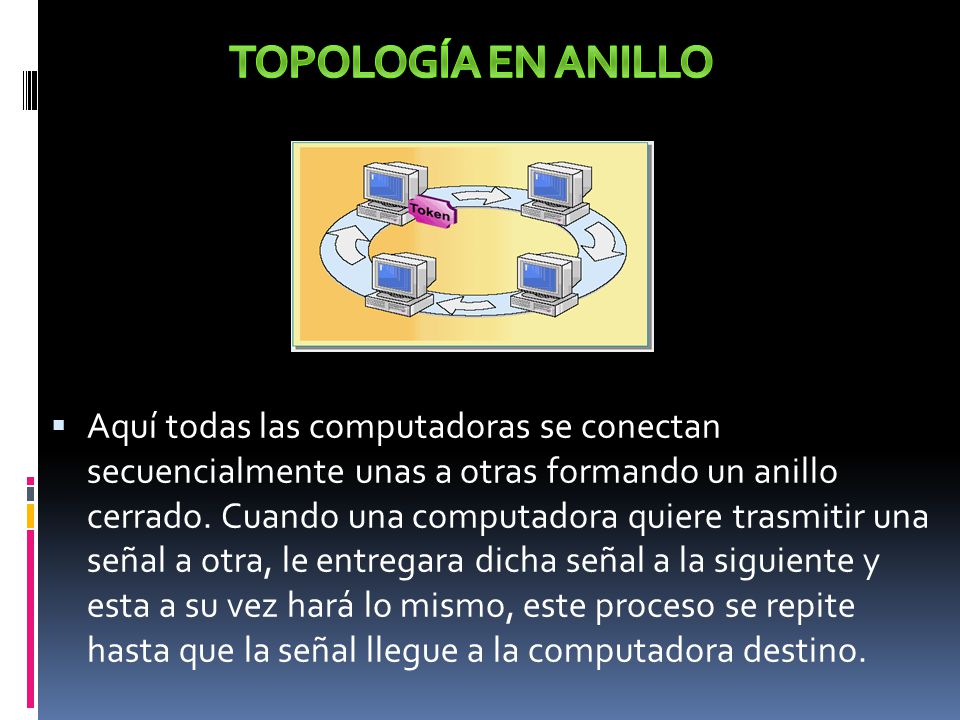

12  Aquí todas las computadoras se conectan secuencialmente unas a otras formando un anillo cerrado. Cuando una computadora quiere trasmitir una señal a otra, le entregara dicha señal a la siguiente y esta a su vez hará lo mismo, este proceso se repite hasta que la señal llegue a la computadora destino.

13

14 TOPOLOGÍA EN ANILLO Ventajas Las redes son más estables respecto del tiempo que se tarda en distribuir las señales. Desventajas La ruptura de una computadora invalida el funcionamiento de toda la red.

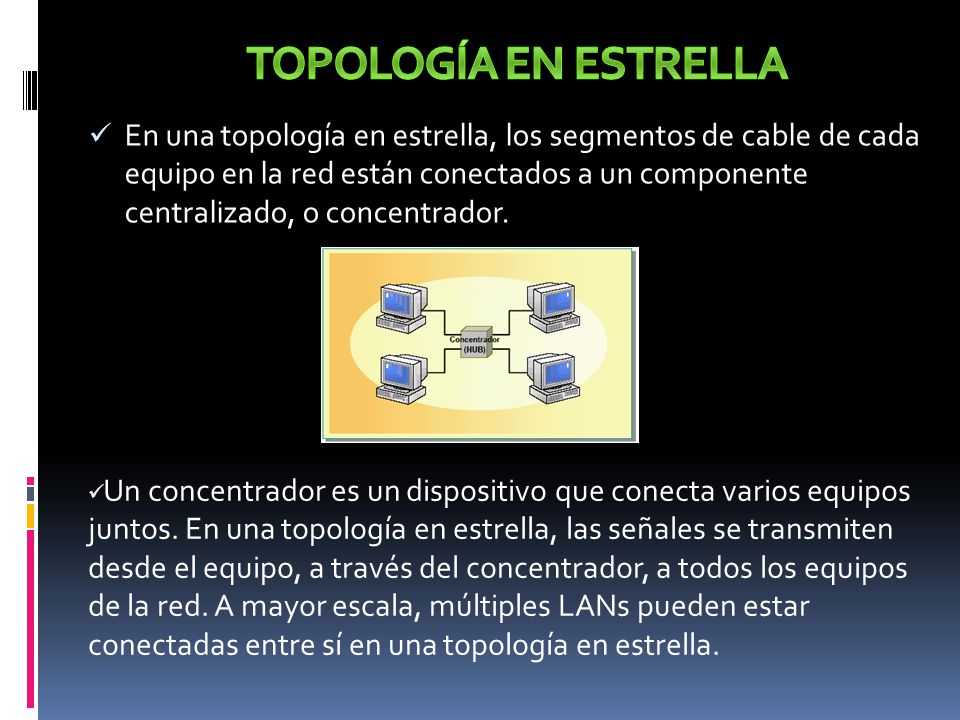

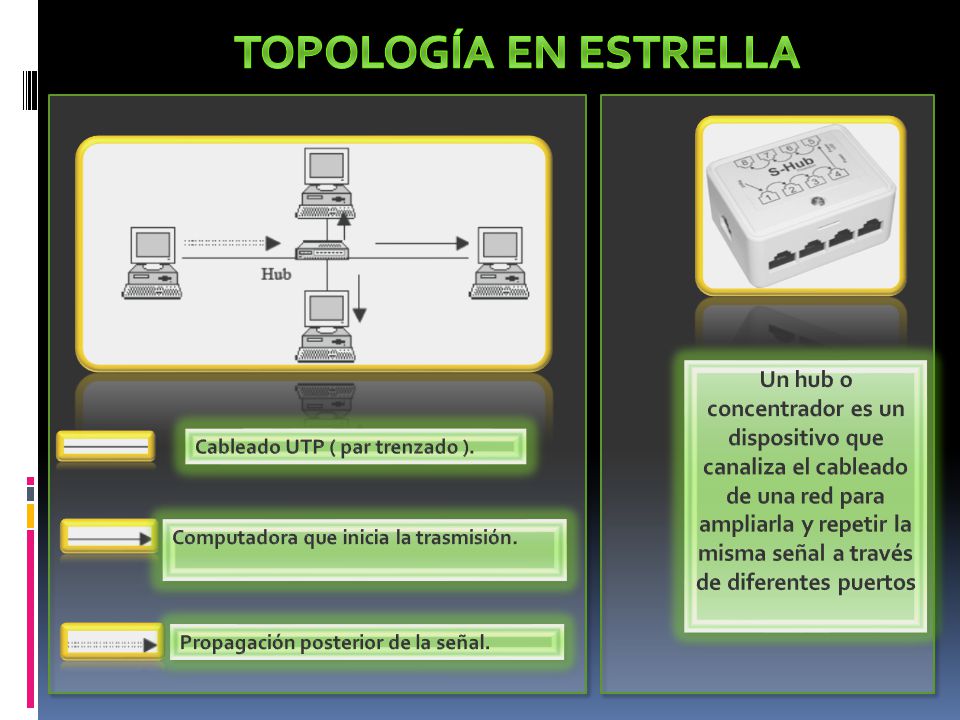

15 En una topología en estrella, los segmentos de cable de cada equipo en la red están conectados a un componente centralizado, o concentrador. Un concentrador es un dispositivo que conecta varios equipos juntos. En una topología en estrella, las señales se transmiten desde el equipo, a través del concentrador, a todos los equipos de la red. A mayor escala, múltiples LANs pueden estar conectadas entre sí en una topología en estrella.

16

17 VENTAJA si uno de sus equipos falla, únicamente este equipo es incapaz de enviar o recibir datos. El resto de la red funciona normalmente. DESVENTAJA El inconveniente de utilizar esta topología es que debido a que cada equipo está conectado a un concentrador, si éste falla, fallará toda la red. Además, en una topología en estrella, el ruido se crea en la red.

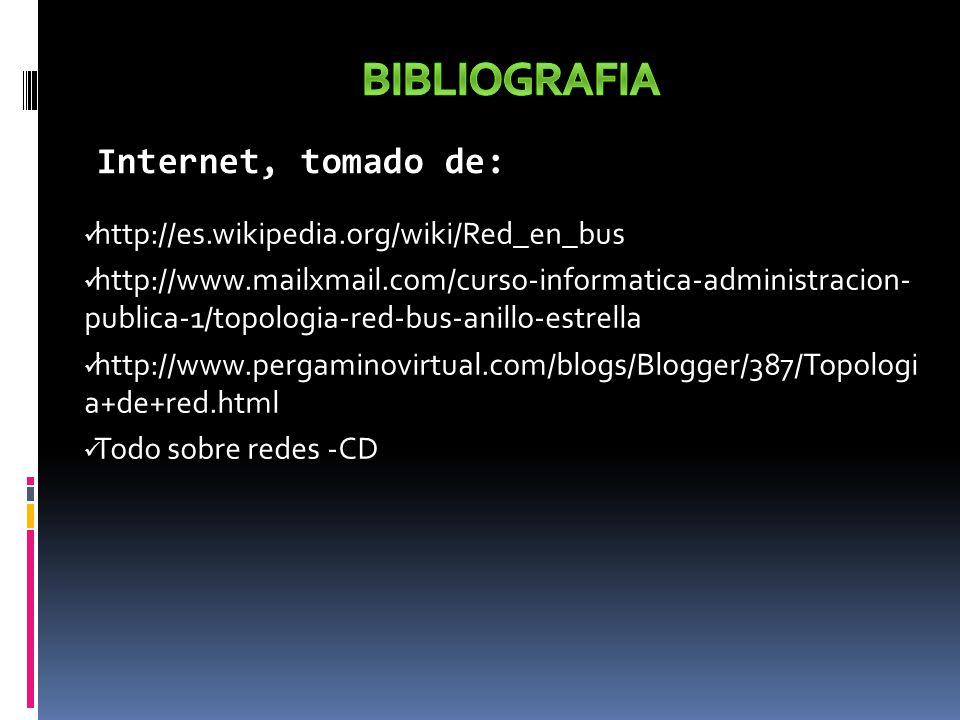

18 Internet, tomado de: http://es.wikipedia.org/wiki/Red_en_bus http://www.mailxmail.com/curso-informatica-administracion- publica-1/topologia-red-bus-anillo-estrella http://www.pergaminovirtual.com/blogs/Blogger/387/Topologi a+de+red.html Todo sobre redes -CD
