Cámara fotográfica SLR

Presentación del tema: "Cámara fotográfica SLR"— Transcripción de la presentación:

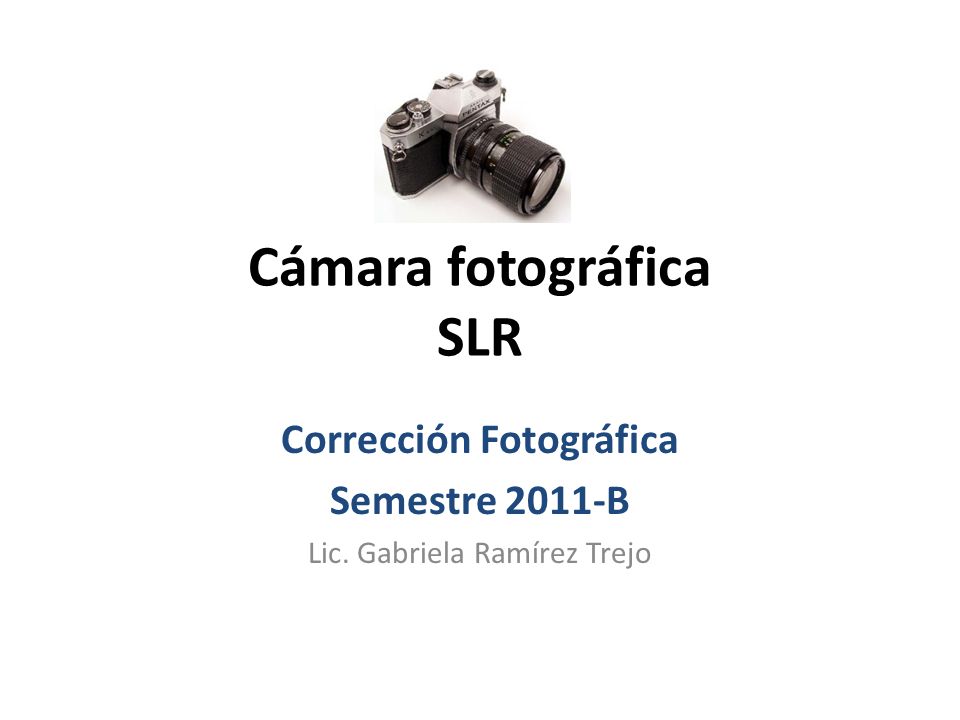

1 Cámara fotográfica SLR
Corrección Fotográfica Semestre 2011-B Lic. Gabriela Ramírez Trejo

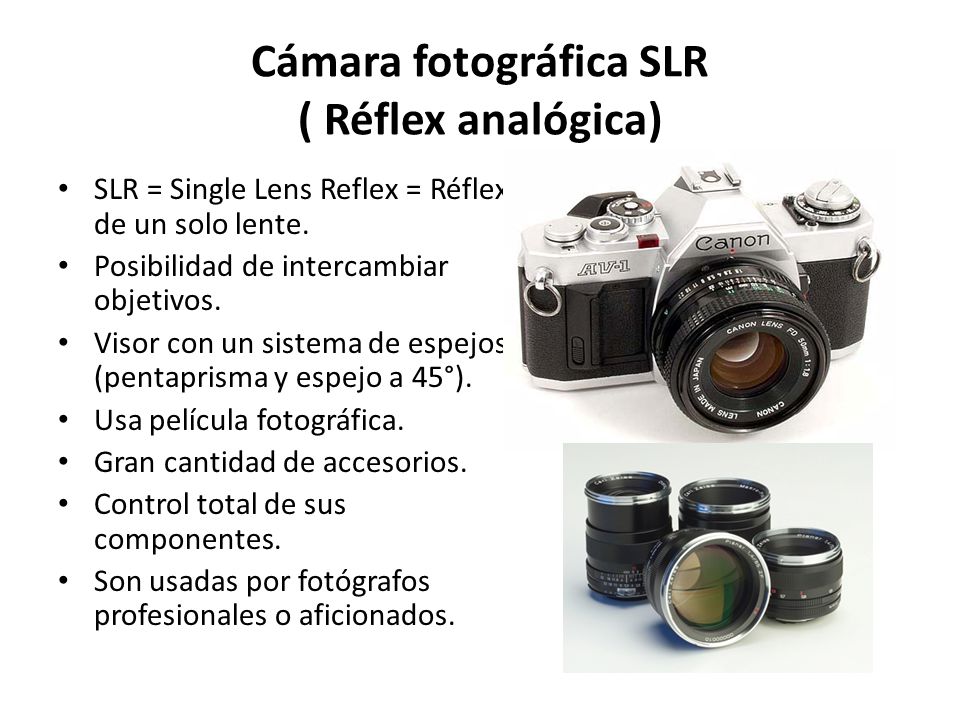

2 Cámara fotográfica SLR ( Réflex analógica)
SLR = Single Lens Reflex = Réflex de un solo lente. Posibilidad de intercambiar objetivos. Visor con un sistema de espejos (pentaprisma y espejo a 45°). Usa película fotográfica. Gran cantidad de accesorios. Control total de sus componentes. Son usadas por fotógrafos profesionales o aficionados.

3 Funcionamiento básico
Son cámaras que utilizan una única lente para enfocar el objeto y ser usada por el fotógrafo. La imagen que ve el fotógrafo a través del visor es exactamente la misma que quedará capturada (evita el error de paralelaje) en la fotografía, esto se consigue mediante el reflejo de la imagen sobre un sistema de espejos (pentaprisma y un espejo a 45°).

4 Componentes básicos Óptica = Objetivos Visor Obturador Diafragma
Dispositivo capturador de imagen = Película.

5 Objetivo Se denomina objetivo al conjunto de lentes convergentes y divergentes que forman parte de la óptica de una cámara. El objetivo es la parte de la cámara que dirige los rayos de luz hacia la película.

6 Visor Parte de la cámara que permite observar y encuadrar la imagen.
El visor réflex es aquel que permite ver la escena a retratar, de modo que lo que se está viendo es exactamente lo que será captado en la fotografía, esto se logra con un sistema de espejos (pentaprisma y un espejo a 45°), evitando así el error de paralaje que se da en las cámaras con visores ópticos tradicionales.

7 Obturador El obturador es una cortinilla que impide que la luz llegue a la película a través del objetivo cuando no se está realizando una fotografía y se abre para exponer la película a la luz. Podemos regular el tiempo que se encuentra abierto, controlando así la cantidad de luz que llega a la película. La velocidad de obturación se mide en fracciones de segundo, siendo valores típicos 2, 4, 8, 15, 30, 60, 125, 250, … Un valor de 15 indica que el obturador estará abierto durante 1/15 fracción de segundo.

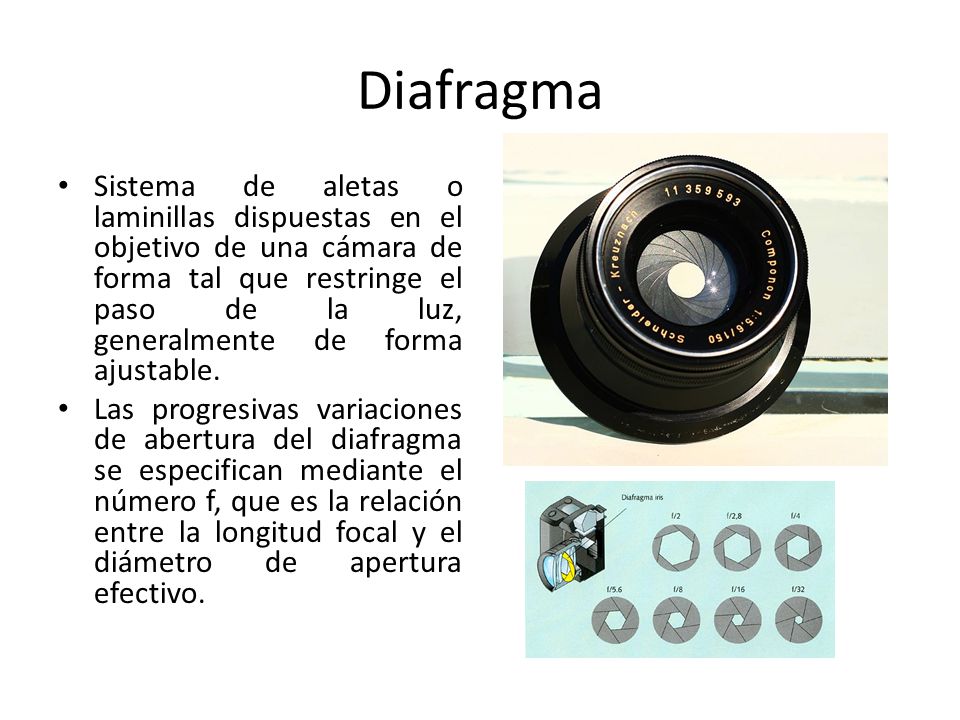

8 Diafragma Sistema de aletas o laminillas dispuestas en el objetivo de una cámara de forma tal que restringe el paso de la luz, generalmente de forma ajustable. Las progresivas variaciones de abertura del diafragma se especifican mediante el número f, que es la relación entre la longitud focal y el diámetro de apertura efectivo.

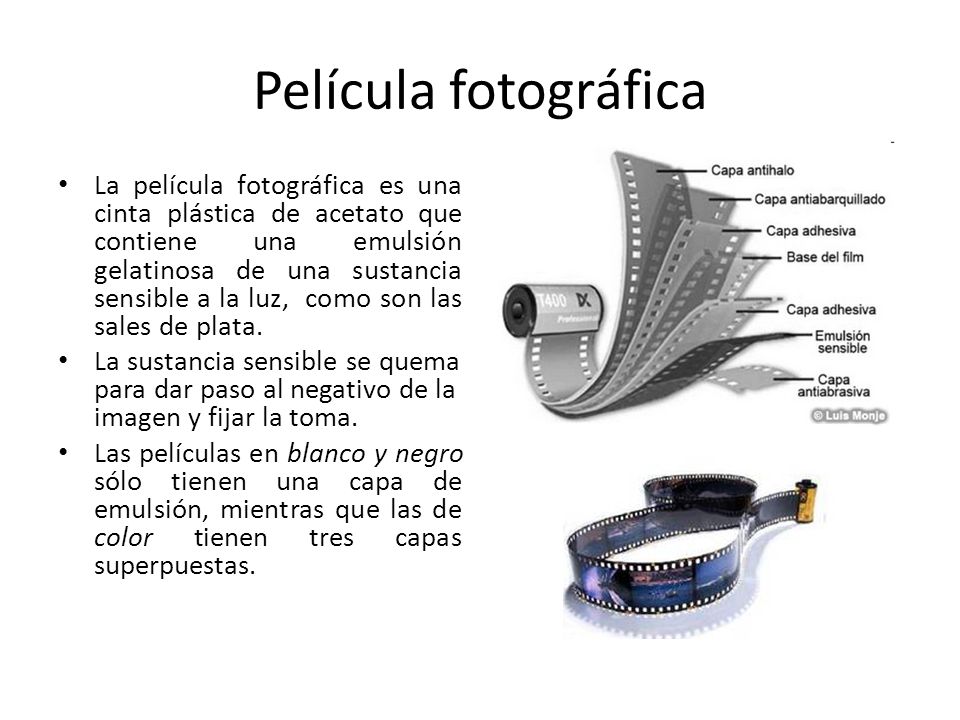

9 Película fotográfica La película fotográfica es una cinta plástica de acetato que contiene una emulsión gelatinosa de una sustancia sensible a la luz, como son las sales de plata. La sustancia sensible se quema para dar paso al negativo de la imagen y fijar la toma. Las películas en blanco y negro sólo tienen una capa de emulsión, mientras que las de color tienen tres capas superpuestas.

10 Proceso de revelado Consiste en conseguir que la imagen latente que se tiene en la película (cinta de acetato), se convierta en una imagen permanente (negativo fotográfico) y pueda ser reproducida posteriormente en papel. Para ello son necesarios los siguientes pasos: 1. Revelado 2. Paro 3. Fijado 4. Lavado 5. Humectación 6. Secado

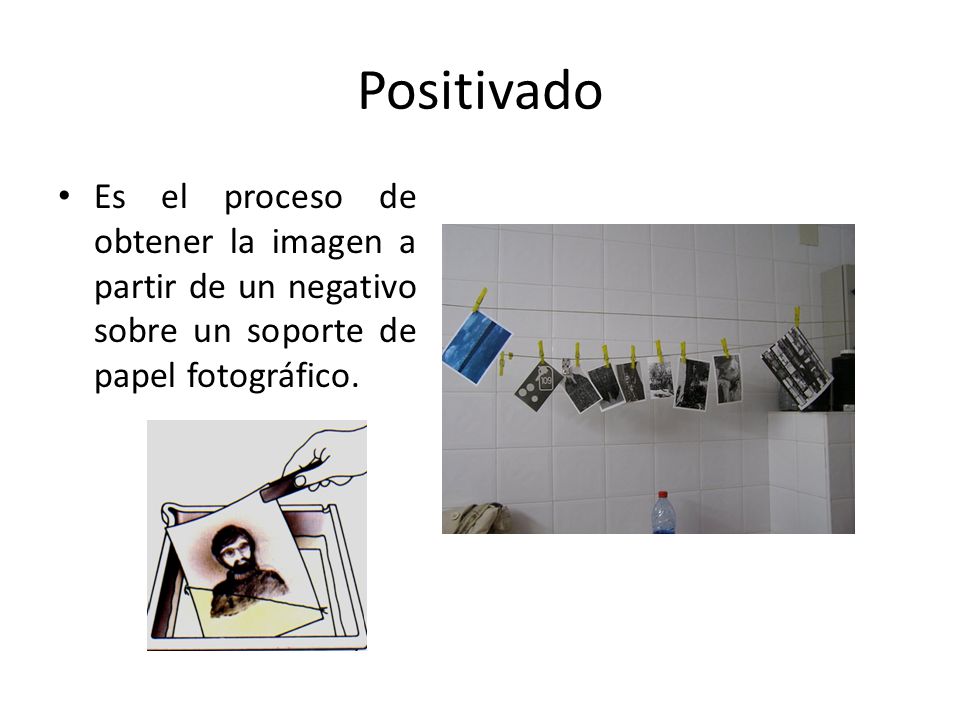

11 Positivado Es el proceso de obtener la imagen a partir de un negativo sobre un soporte de papel fotográfico.
