SISTEMA DIÉDRICO Vistas
2
Ejercicio Nº 1.- Dibuja el alzado, planta y perfil izquierdo de la pieza dada en perspectiva caballera. Con los datos siguientes. Reducción eje Y= 0,5. Tomar las medidas de la perspectiva.
3
1.- Elegimos la vista principal que será el alzado y la que nos determina la planta y el perfil izquierdo. A continuación dibujamos tres rectángulos que contiene cada unos el alzado, la planta y el perfil izquierdo, tomando las medidas de la perspectiva, teniendo presente que las medidas sobre el eje Y o paralelas se tienen que multiplican por 2.
4
2.- Trazamos las rectas que determinan la vista principal.
5
3.- Borramos lo que sobra y trazamos las paralelas verticales de la acanaladura.
6
4.- Trazamos las rectas horizontales de la acanaladura.
7
5.- Borramos lo que nos sobra y trazamos las líneas ocultas a puntos.
8
6.- Trazamos las medidas de la cola de milanos.
9
7.- Trazamos la altura.
10

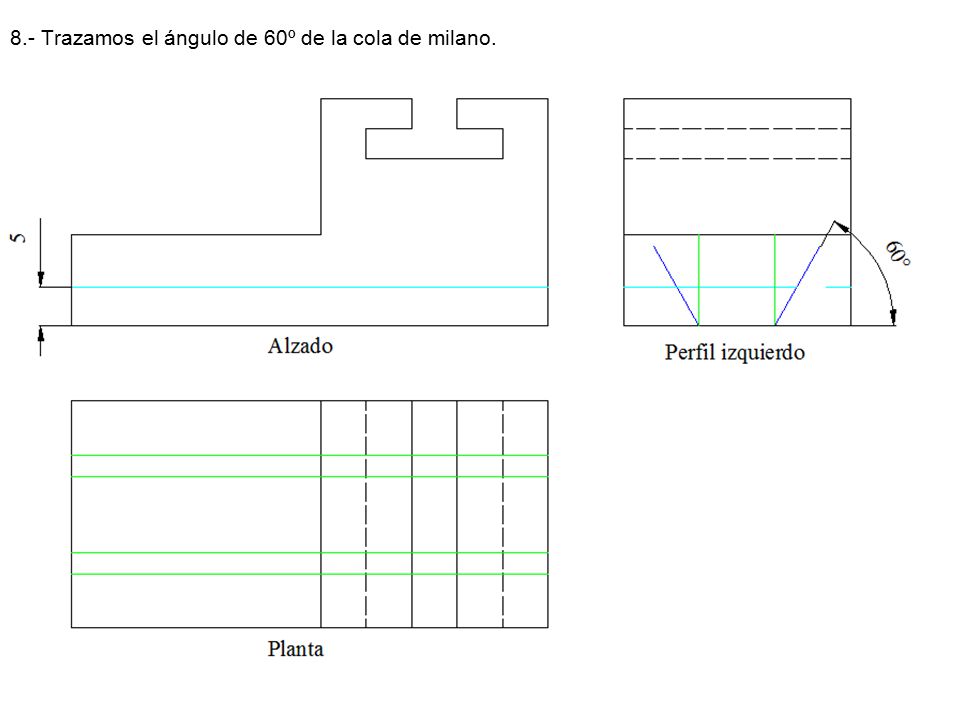

8.- Trazamos el ángulo de 60º de la cola de milano.
11
9.- Borramos lo que sobra de la cola de milano.
12
10.- Borramos lo que sobra y trazamos las líneas ocultas a puntos.
13
Ejercicio 2.- Dibujar el alzado, planta y perfil izquierdo de las piezas dadas en perspectiva caballera. Con los datos siguientes. Reducción eje Y= 0,5. Tomar las medidas de la perspectiva.
14
1.- Elegimos la vista principal que será el alzado y la que nos determina la planta y el perfil izquierdo. A continuación dibujamos tres rectángulos que contiene cada unos el alzado, la planta y el perfil izquierdo, tomando las medidas de la perspectiva, teniendo presente que las medidas sobre el eje Y o paralelas se tienen que multiplican por 2.
15
2.- Trazamos las líneas de que marcan el refuerzo superior y las alturas de la base.
16
3.- Trazamos las paralelas del plano inclinado.
17
4.- Borramos y trazamos el plano inclinado.
18
5.- Borramos lo que sobra.
19
6.- Trazamos el plano inclinado.
20
7.- Trazamos la línea oculta del plano inclinado y trazamos las paralelas de la acanaladura.
21
8.- Borramos lo que nos sobra.
22
9.- Trazamos la línea oculta y tenemos el resultado final.
23

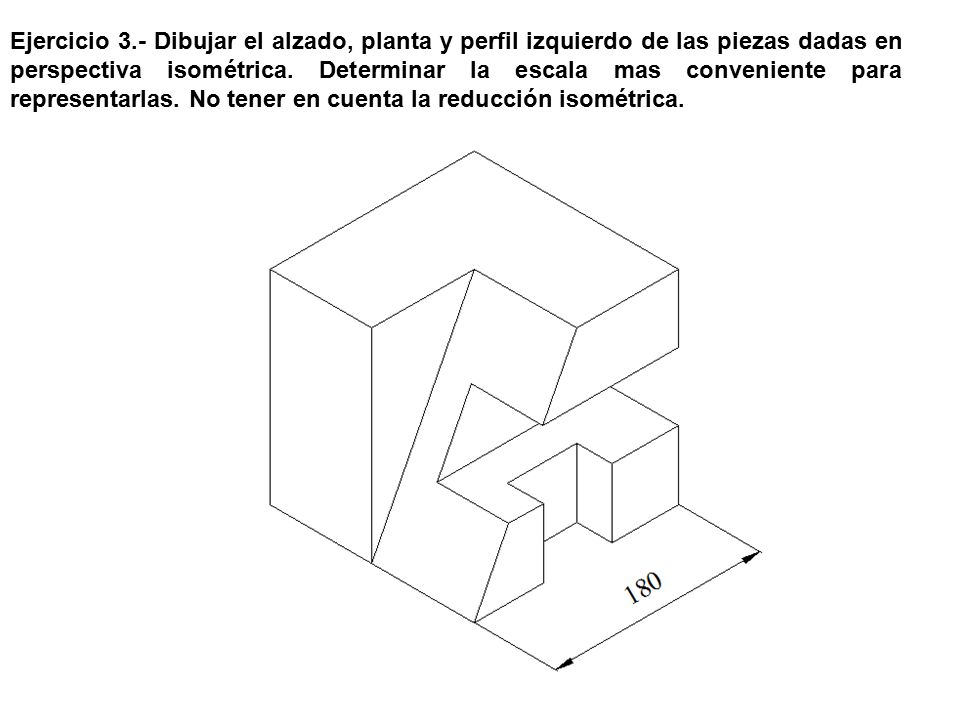

Ejercicio 3.- Dibujar el alzado, planta y perfil izquierdo de las piezas dadas en perspectiva isométrica. Determinar la escala mas conveniente para representarlas. No tener en cuenta la reducción isométrica.
24
1- Primero hallamos a que escala se encuentra dibujada la pieza se divide 180 entre 25,5 y nos da aproximadamente 7,1 por lo que tomamos 7 por los tanto E = 1/7 .Como tenemos de anchura 120 mm y el alzado y perfil miden =360 vamos utilizar la escala ¼. Por lo tanto tenemos que tomar una medida multiplicarla por 7 y dividirla por 4.
25
2.- Dibujamos el plano inclinado tal como vemos.
26
3- Dibujamos la acanaladura horizontal.
27
4.- Dibujamos la anchura de la acanaladura.
28
5- Borramos lo que nos sobra.
29
6- Llevamos la referencia del alzado a la planta para saber hasta donde llega.
30
7.- Borramos lo que sobra y trazamos las líneas ocultas.
31
8.- Trazamos la acanaladura vertical.
32
9- Borramos, trazamos las líneas ocultas y tenemos el resultado final.
33
Ejercicio 4.- Dibujar el alzado, planta y perfil izquierdo de las piezas dadas en perspectiva isométrica. Determinar la escala mas conveniente para representarlas. No tener en cuenta la reducción isométrica.
34
1- Primero hallamos a que escala se encuentra dibujada la pieza se divide 161 entre 23 y nos da 7 por lo que la escala es E = 1/7 .Como tenemos de anchura 120 mm y el alzado mide 196 y perfil 161 miden =357 vamos utilizar la escala ¼. Por lo tanto tenemos que tomar una medida multiplicarla por 7 y dividirla por 4.
35
2- Borramos y trazamos las rectas verticales de la L.
36
3- Trazamos el plano inclinado en la parte delantera.
37

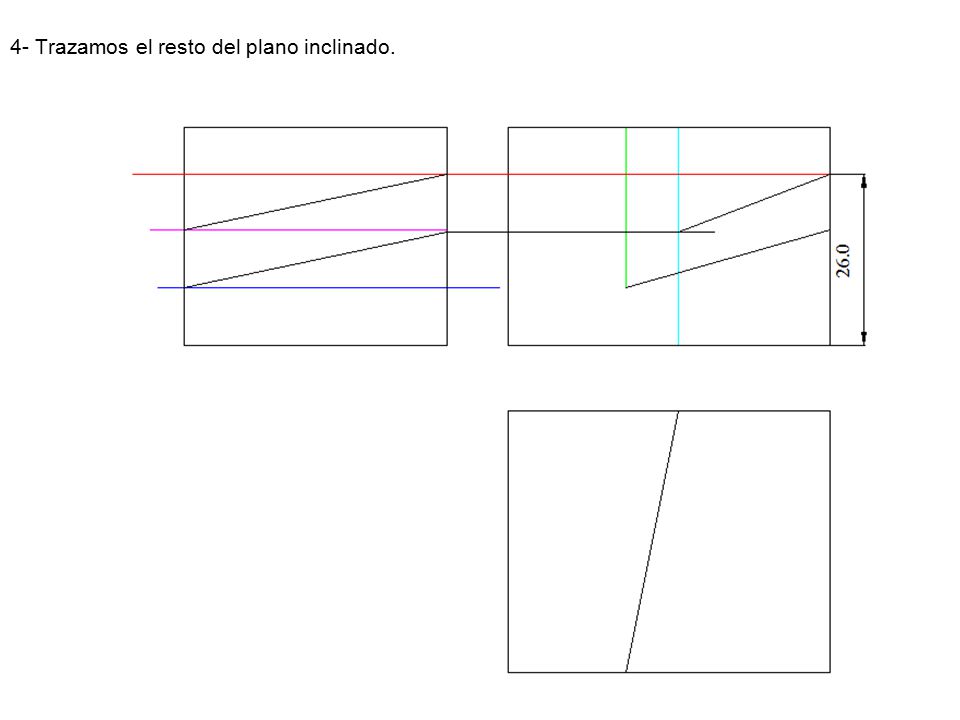

4- Trazamos el resto del plano inclinado.
38
5- Borramos y eliminamos lo que nos sobra.
39
6- trazamos la acanaladura inferior.
40
7- Borramos.
41
8- Trazamos la cola de milano.
42
9- Borramos y trazamos las líneas ocultas.
43
9- Borramos y tenemos el resultado final.
44
Ejercicio 5 .- Dibujar las vistas necesarias de las piezas dadas en perspectiva y acotar según normas. Elegir la escala adecuada.
45
1- Elegimos la escala ½ E: 1/2
46
2- Borramos y trazamos el eje del agujero.
47
3- Trazamos el saliente.
48
4- Trazamos la acanaladura.
49
5- Borramos.
50
6- Trazamos los círculos y llevamos estos al perfil y a la planta.
51
7- Borramos y tenemos el resultado final sin acotar.
52
8- Acotamos y tenemos el resultado final.
53
Ejercicio 6 .- Dibujar las vistas necesarias de las piezas dadas en perspectiva y acotar según normas. Elegir la escala adecuada.
54
1- Elegimos la escala ½ E: 1/2
55
2- Trazamos el eje horizontal del alzado y la anchura de la planta.
56
3- Trazamos los círculos como vemos y la altura de la base.
57
4- Llevamos la longitud de la base al alzado y trazamos los círculos pequeños.
58
5- Borramos lo que nos sobra trazamos las líneas ocultas de los agujeros pequeños.
59
6- Trazamos las tangentes, para ello trazamos una paralela a 7 mm y un arco de circunferencia de radio 19.5 que resulta de aumentarle 7 mm al radio de la circunferencia.
60
7- Borramos y vemos el resultado.
61
8- Trazamos los otros círculos.
62
9- Borramos.
63
9- Borramos y trazamos las aristas ficticias.
64
10- acotamos y tenemos el resultado final.
65
Ejercicio 7 .- Dibujar las vistas necesarias de las piezas dadas en perspectiva y acotar según normas. Elegir la escala adecuada.
66
1- Elegimos la escala 2/3. Para dos vistas alzado y perfil izquierdo
1- Elegimos la escala 2/3. Para dos vistas alzado y perfil izquierdo. Trazamos los ejes horizontales E: 2/3
67

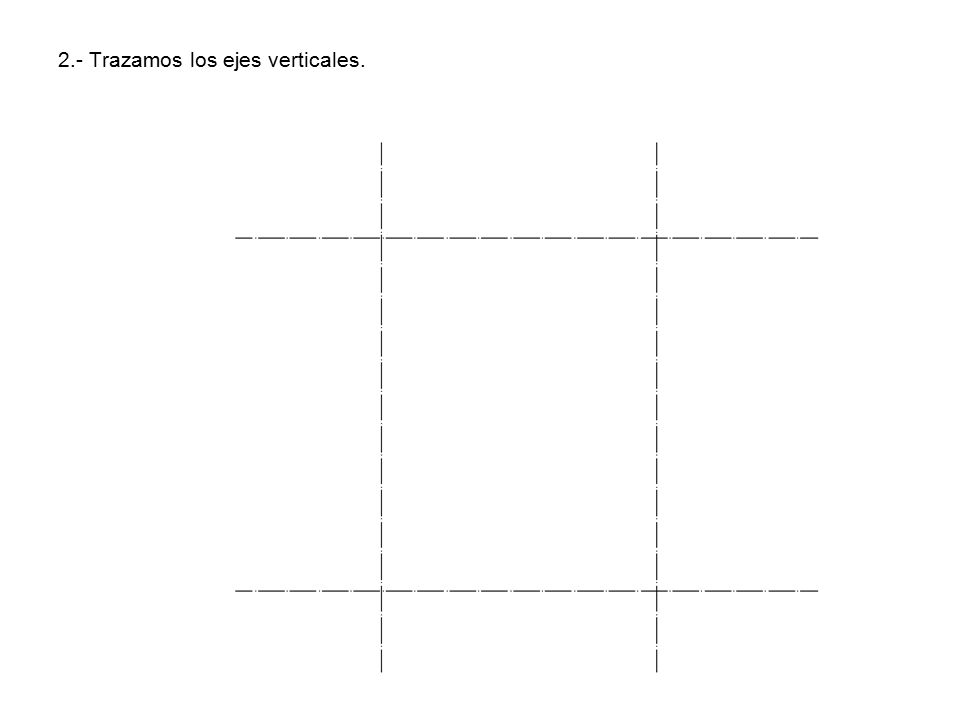

2.- Trazamos los ejes verticales.
68

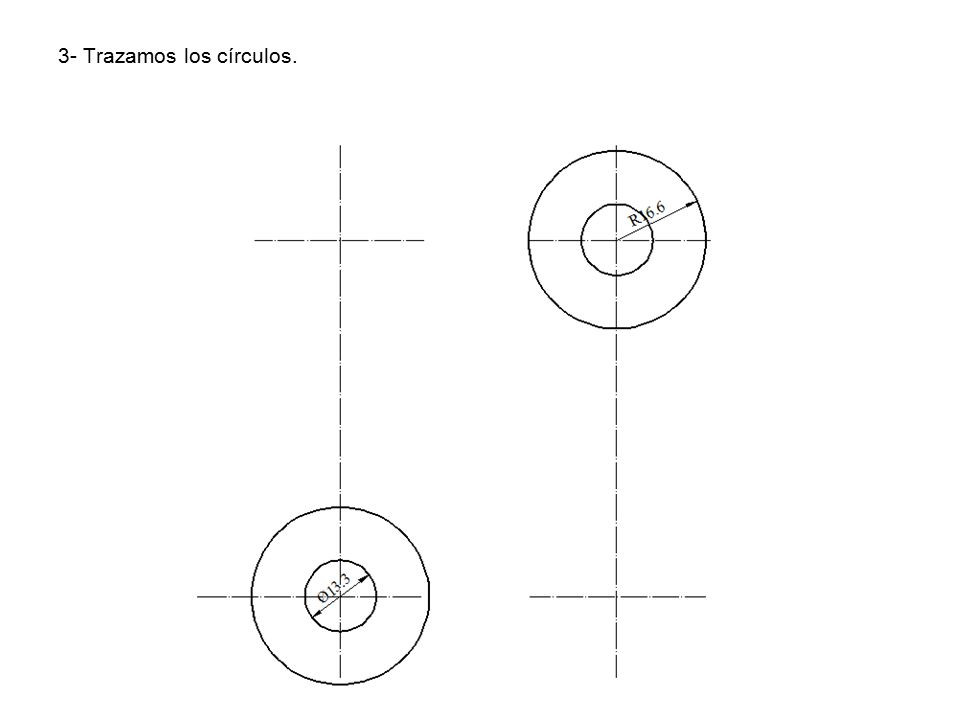

3- Trazamos los círculos.
69
4.- Trazamos las aristas.
70
5.- Borramos y trazamos la profundidad de la acanaladura.
71
6.- Borramos trazamos la línea oculta a trazos y trazamos la pared de la acanaladura que tiene la misma anchura que el círculo.
72
7.- Borramos lo que nos sobra.
73
8.- Llevamos los círculos a la otra vista.
74
9.- Borramos y tenemos la pieza terminada a falta de acotar.
75
10.- Acotamos y tenemos el resultado final.
76
Ejercicio 8 .- Dibujar las vistas necesarias de las piezas dadas en perspectiva y acotar según normas. Elegir la escala adecuada.
77
1- Elegimos la escala 2/3. Para dos vistas alzado y perfil izquierdo
1- Elegimos la escala 2/3. Para dos vistas alzado y perfil izquierdo. Trazamos los ejes horizontales y la arista superior de la pieza. E: 2/3
78
2.- Trazamos los ejes verticales.
79
3.- Trazamos los círculos y su representación en el perfil.
80
4.- Borramos y trazamos la anchura de la pieza y la anchura del refuerzo.
81

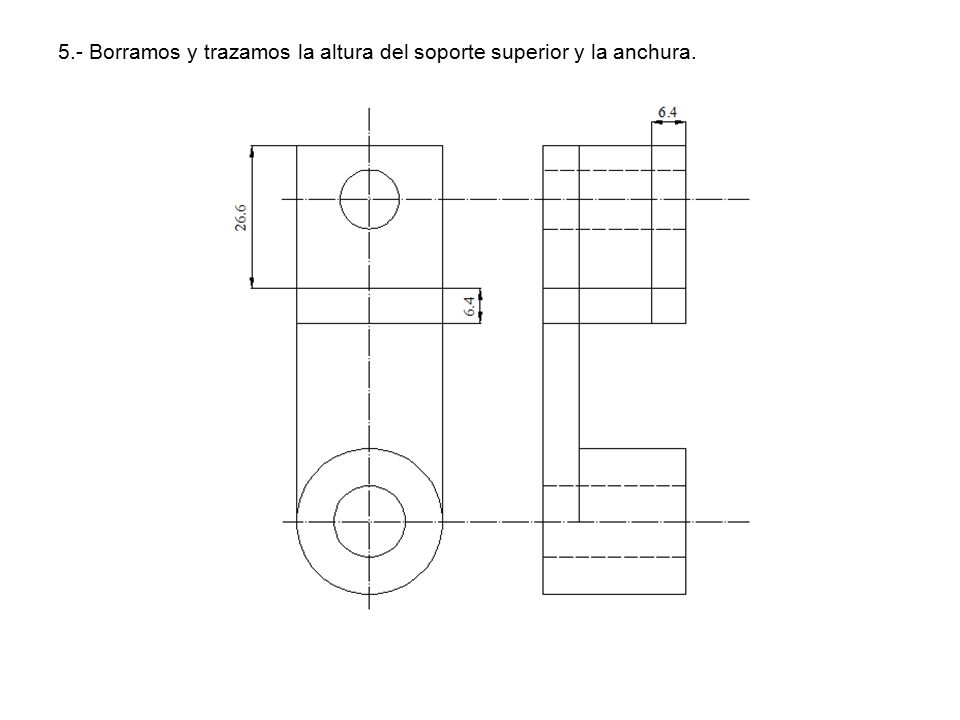

5.- Borramos y trazamos la altura del soporte superior y la anchura.
82
6.- Borramos.
83

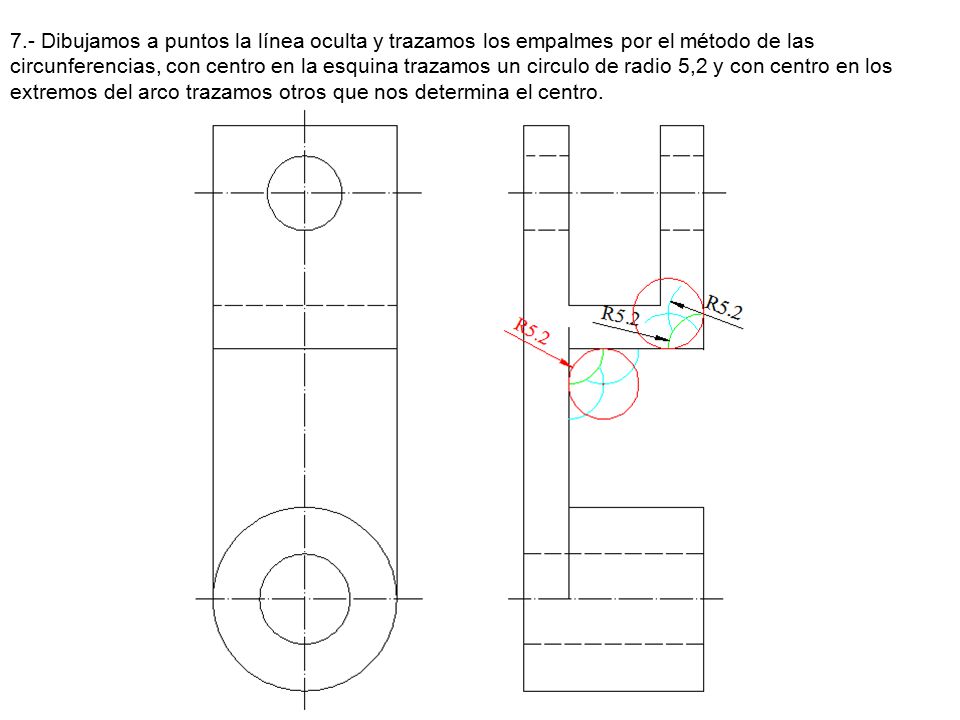

7.- Dibujamos a puntos la línea oculta y trazamos los empalmes por el método de las circunferencias, con centro en la esquina trazamos un circulo de radio 5,2 y con centro en los extremos del arco trazamos otros que nos determina el centro.
84
8.- Borramos y tenemos lista la pieza a falta de acotar.
85
9.- Acotamos y tenemos el resultado final.
