Instalaciones automatizadas en viviendas y edificios

Presentación del tema: "Instalaciones automatizadas en viviendas y edificios"— Transcripción de la presentación:

1 Instalaciones automatizadas en viviendas y edificios
DOMÓTICA

2 Elementos comunes en las instalaciones.
La unidad de control. Los sensores. Los actuadores. Los aparatos terminales. Los soportes de comunicación.

3 Elementos comunes en las instalaciones.
La unidad de control. La parte más importante del sistema. Gestiona la información que recibe del sensor o actuador. Envía los datos al dispositivo de salida.

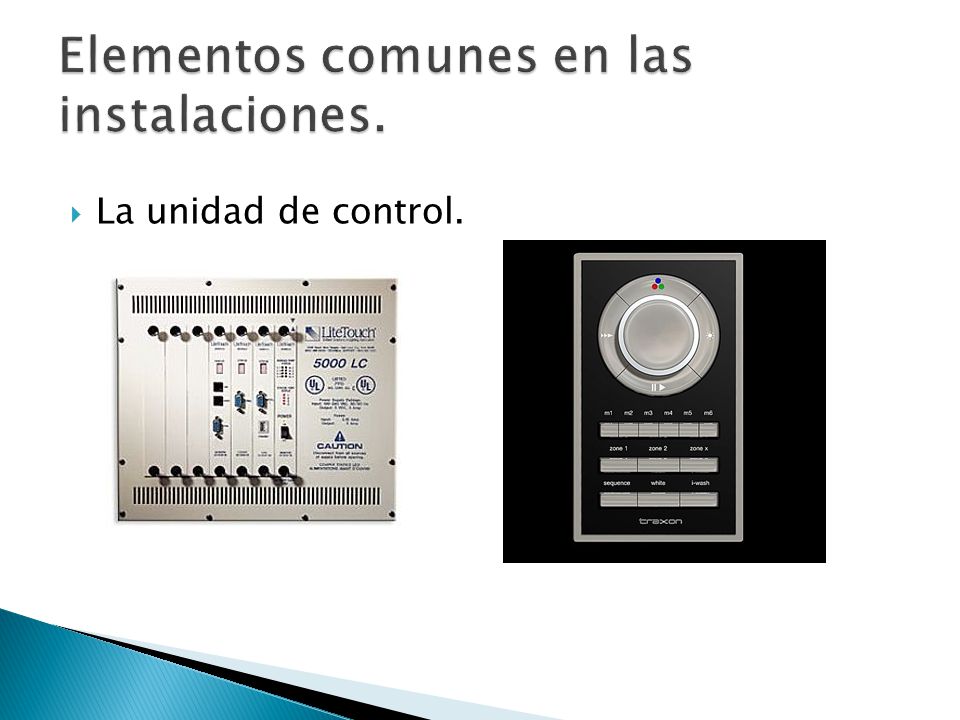

4 Elementos comunes en las instalaciones.
La unidad de control.

5 Elementos comunes en las instalaciones.

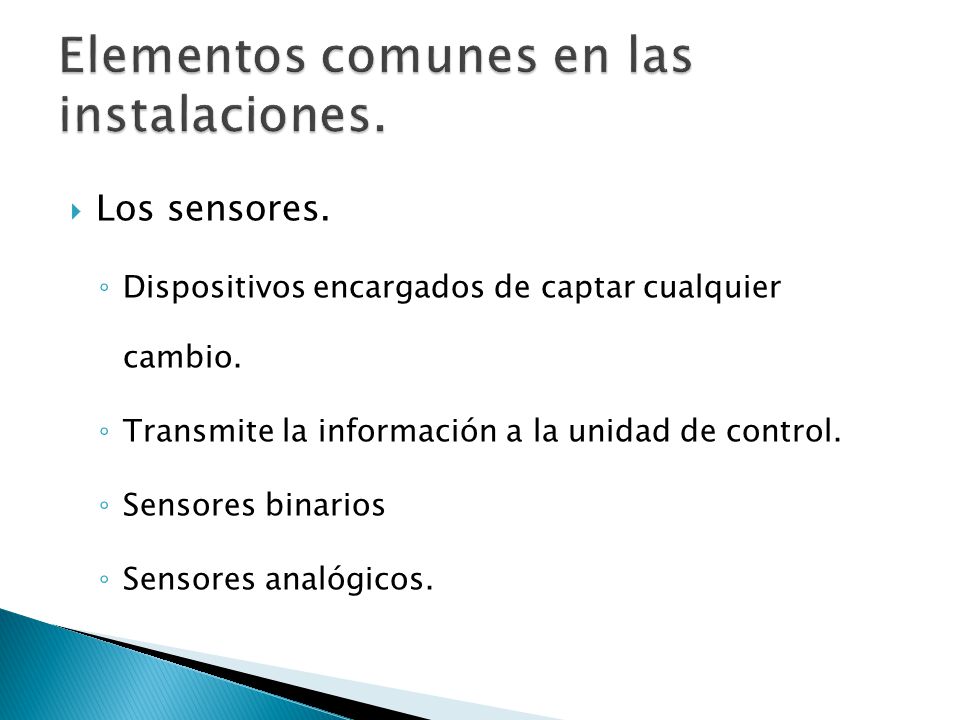

Los sensores. Dispositivos encargados de captar cualquier cambio. Transmite la información a la unidad de control. Sensores binarios Sensores analógicos.

6 Elementos comunes en las instalaciones.

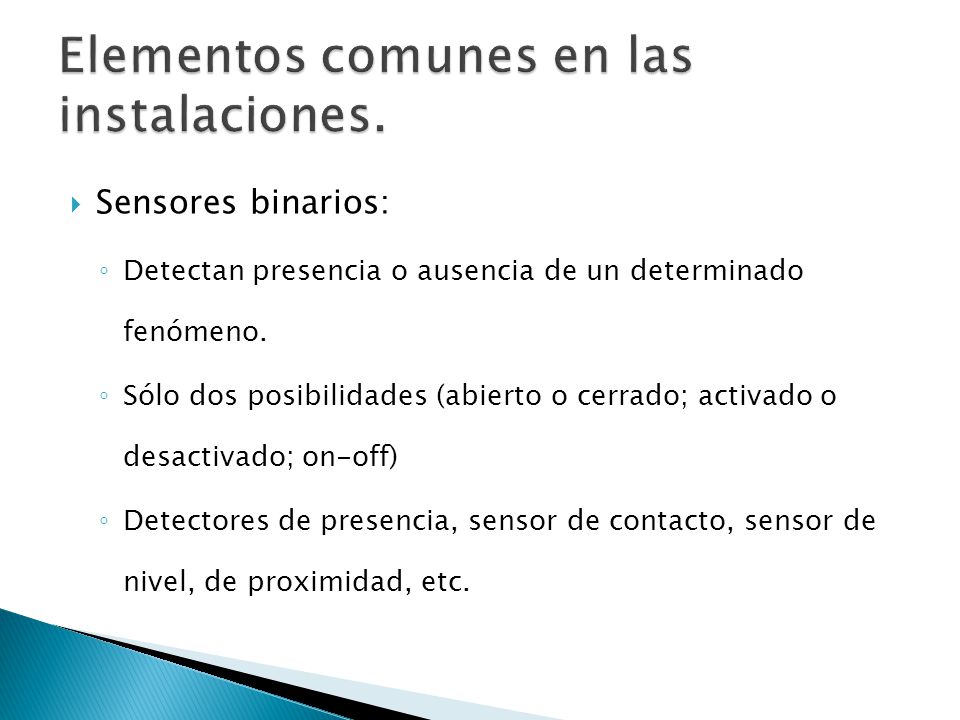

Sensores binarios: Detectan presencia o ausencia de un determinado fenómeno. Sólo dos posibilidades (abierto o cerrado; activado o desactivado; on-off) Detectores de presencia, sensor de contacto, sensor de nivel, de proximidad, etc.

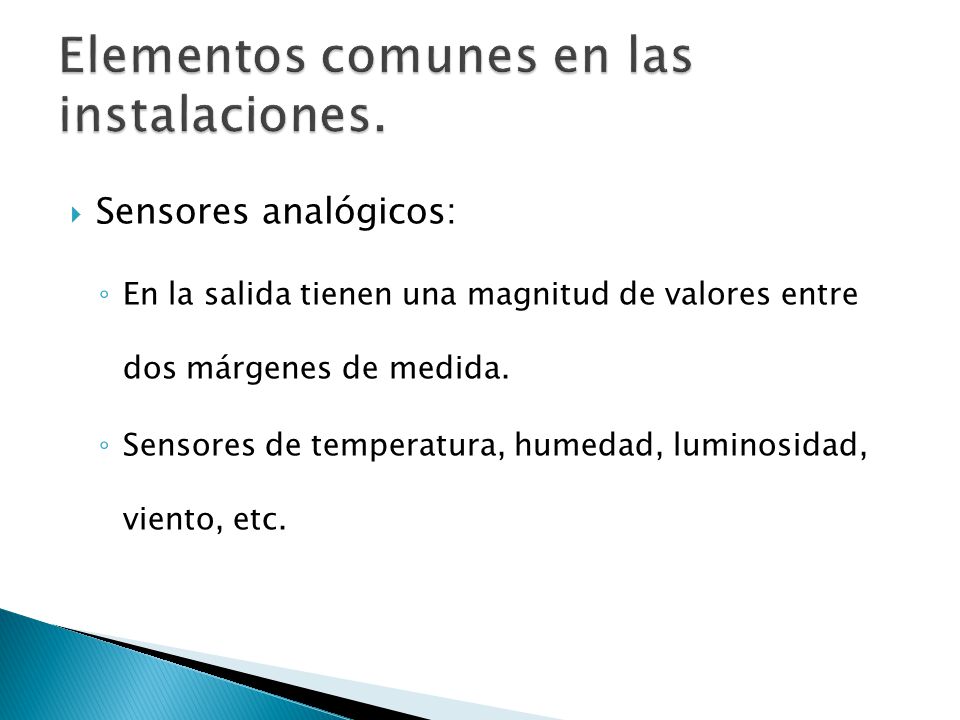

7 Elementos comunes en las instalaciones.
Sensores analógicos: En la salida tienen una magnitud de valores entre dos márgenes de medida. Sensores de temperatura, humedad, luminosidad, viento, etc.

8 Elementos comunes en las instalaciones.
Sensores

9 Elementos comunes en las instalaciones.

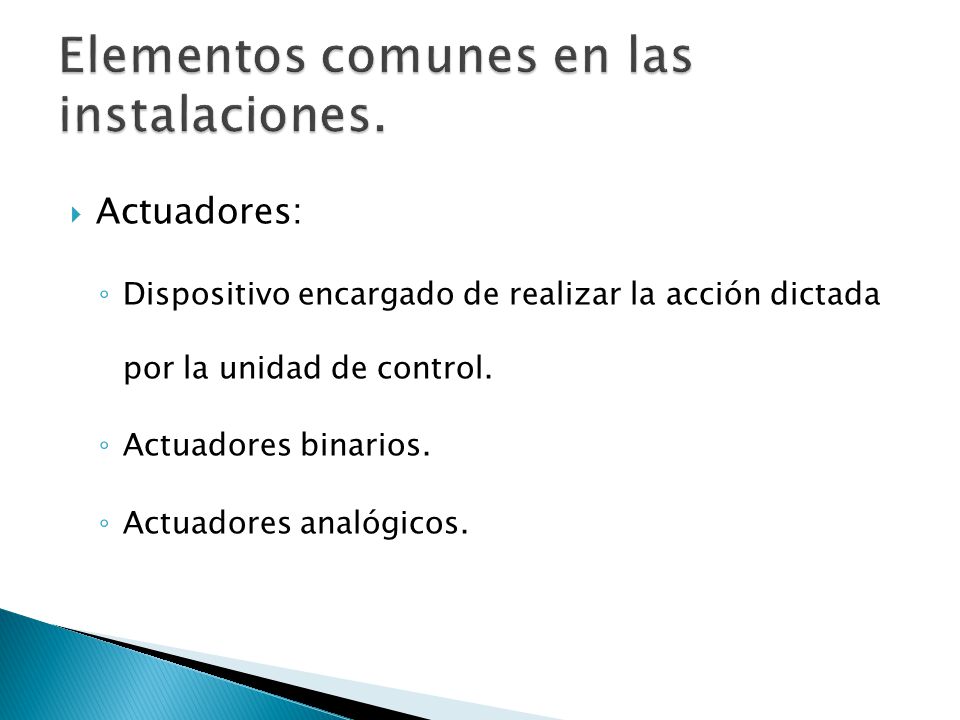

Actuadores: Dispositivo encargado de realizar la acción dictada por la unidad de control. Actuadores binarios. Actuadores analógicos.

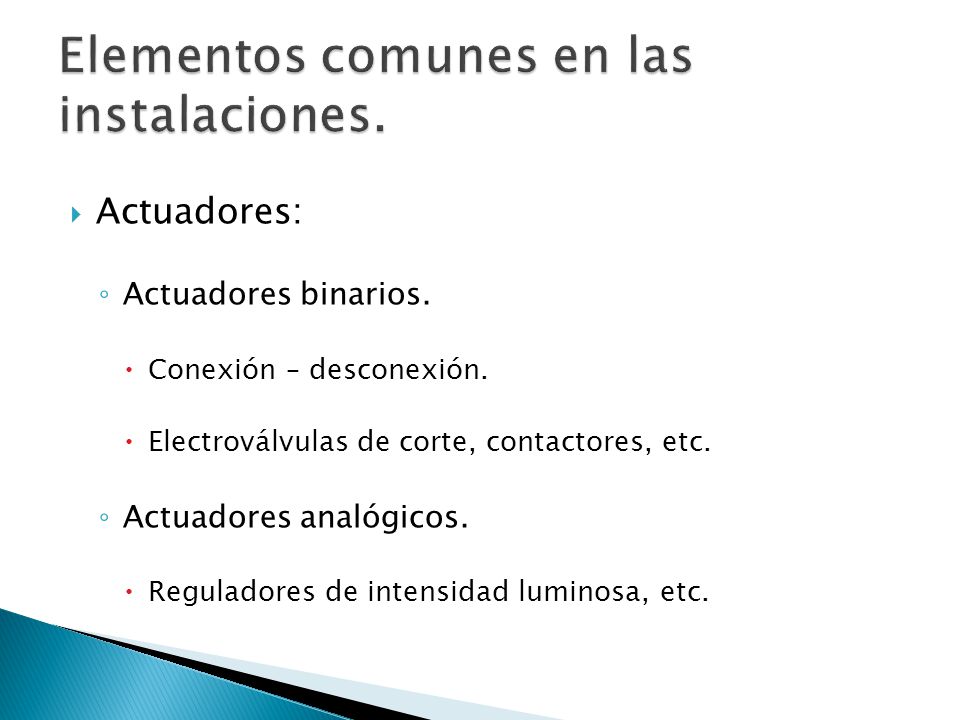

10 Elementos comunes en las instalaciones.
Actuadores: Actuadores binarios. Conexión – desconexión. Electroválvulas de corte, contactores, etc. Actuadores analógicos. Reguladores de intensidad luminosa, etc.

11 Elementos comunes en las instalaciones.
Actuadores

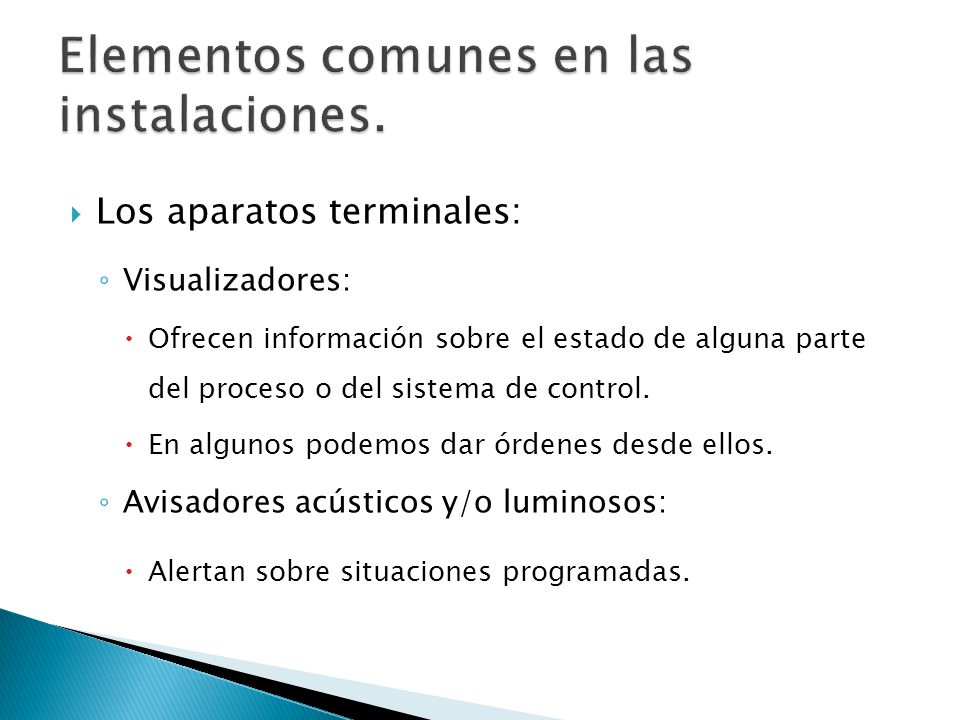

12 Elementos comunes en las instalaciones.
Los aparatos terminales: Visualizadores: Ofrecen información sobre el estado de alguna parte del proceso o del sistema de control. En algunos podemos dar órdenes desde ellos. Avisadores acústicos y/o luminosos: Alertan sobre situaciones programadas.

13 Elementos comunes en las instalaciones.

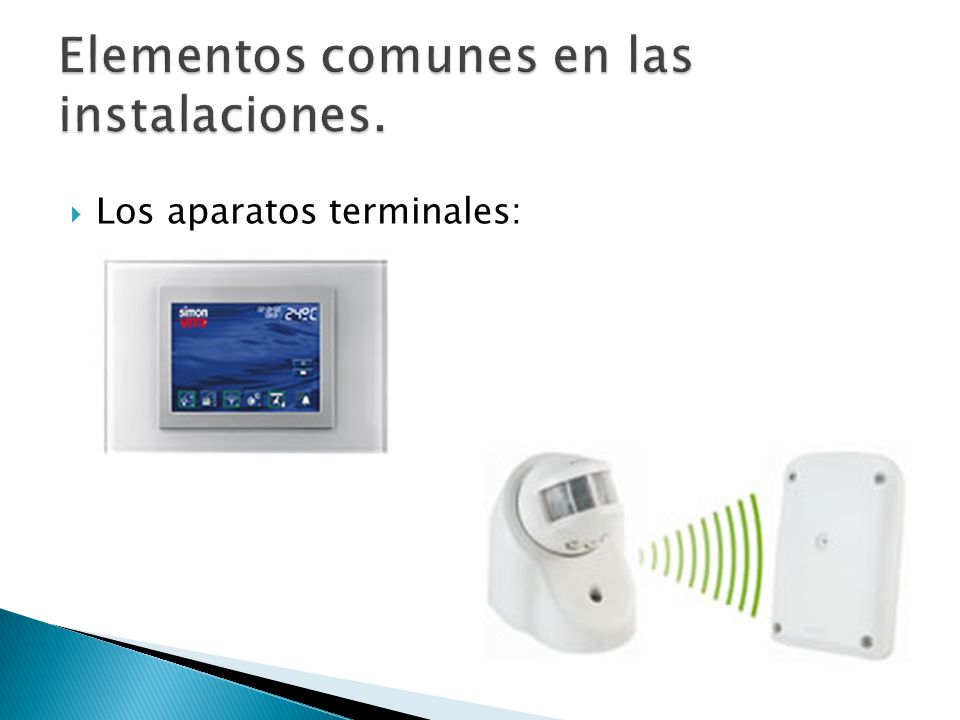

Los aparatos terminales:

14 Elementos comunes en las instalaciones.

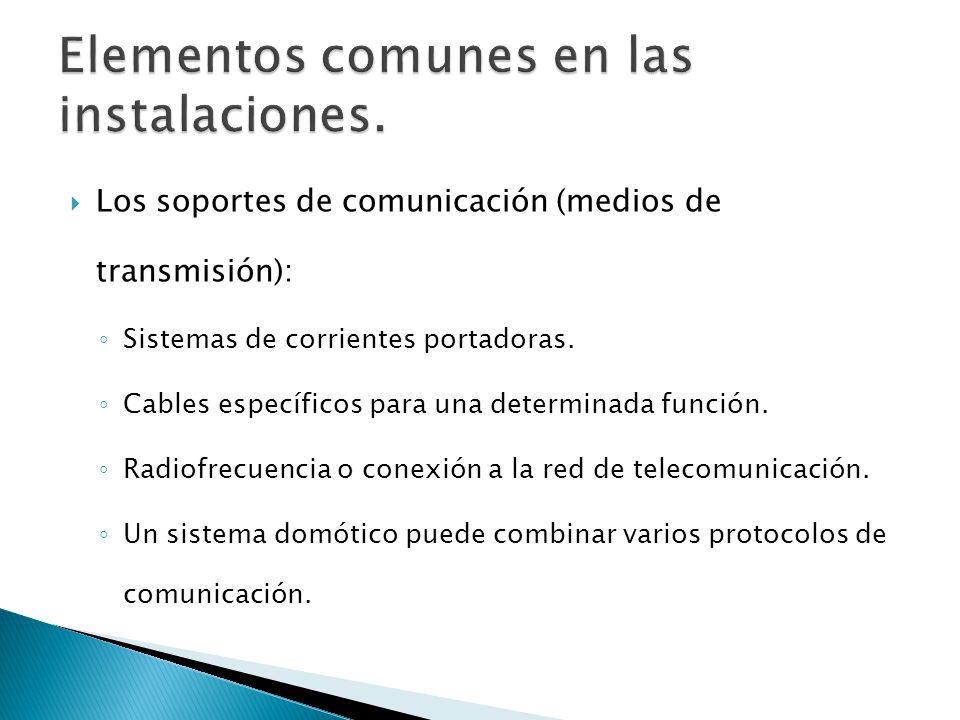

Los soportes de comunicación (medios de transmisión): Sistemas de corrientes portadoras. Cables específicos para una determinada función. Radiofrecuencia o conexión a la red de telecomunicación. Un sistema domótico puede combinar varios protocolos de comunicación.

15 Elementos comunes en las instalaciones.

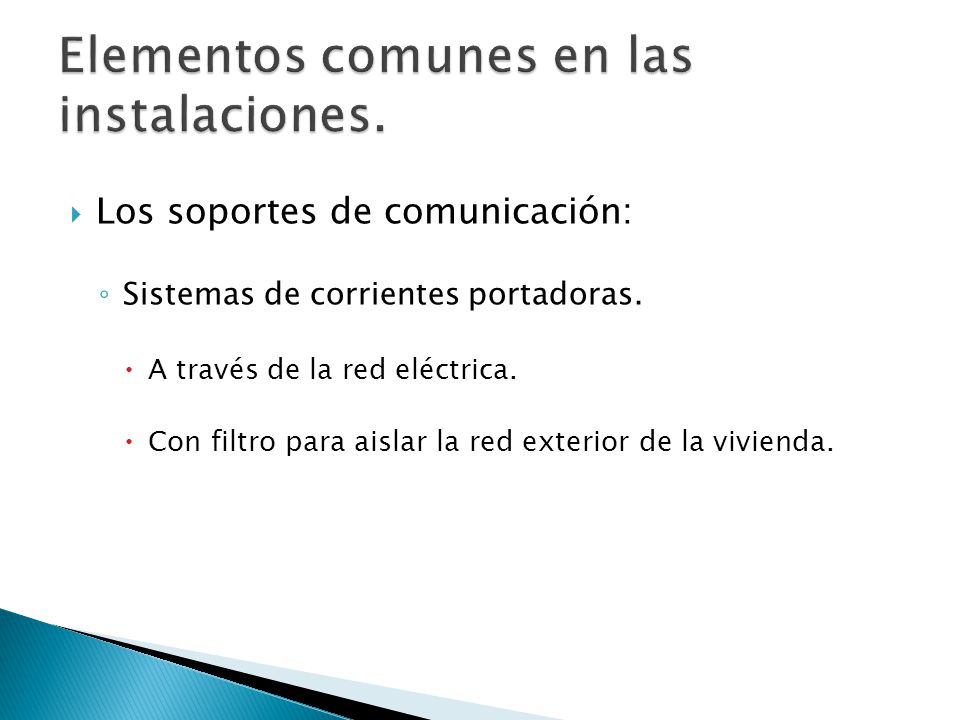

Los soportes de comunicación: Sistemas de corrientes portadoras. A través de la red eléctrica. Con filtro para aislar la red exterior de la vivienda.

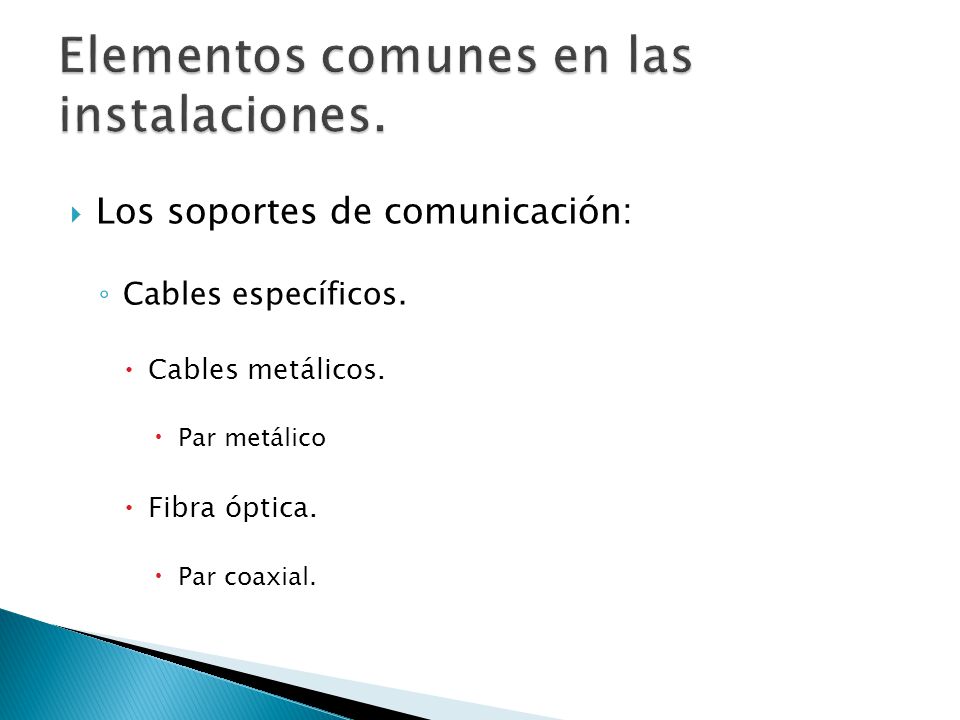

16 Elementos comunes en las instalaciones.
Los soportes de comunicación: Cables específicos. Cables metálicos. Par metálico Fibra óptica. Par coaxial.

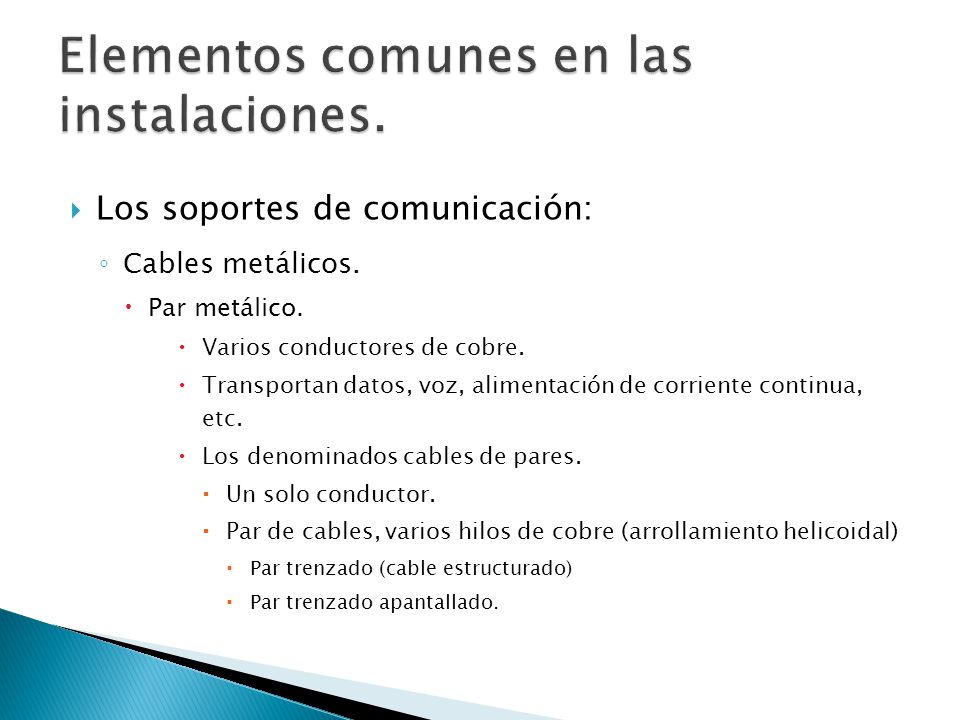

17 Elementos comunes en las instalaciones.
Los soportes de comunicación: Cables metálicos. Par metálico. Varios conductores de cobre. Transportan datos, voz, alimentación de corriente continua, etc. Los denominados cables de pares. Un solo conductor. Par de cables, varios hilos de cobre (arrollamiento helicoidal) Par trenzado (cable estructurado) Par trenzado apantallado.

18 Elementos comunes en las instalaciones.

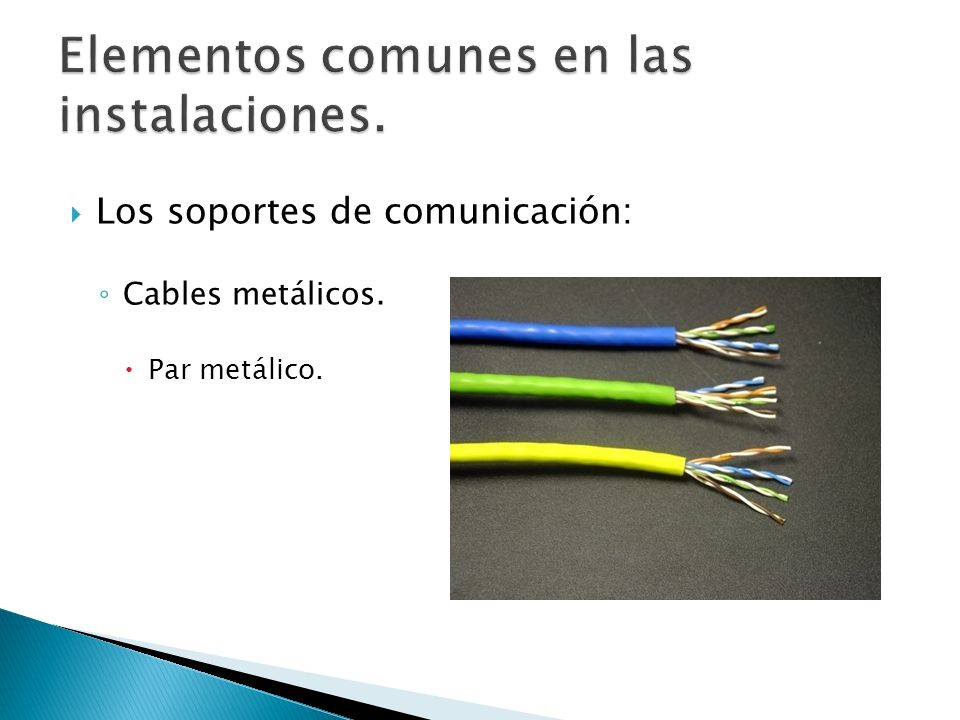

Los soportes de comunicación: Cables metálicos. Par metálico.

19 Elementos comunes en las instalaciones.
Los soportes de comunicación: Fibra óptica.

20 Elementos comunes en las instalaciones.

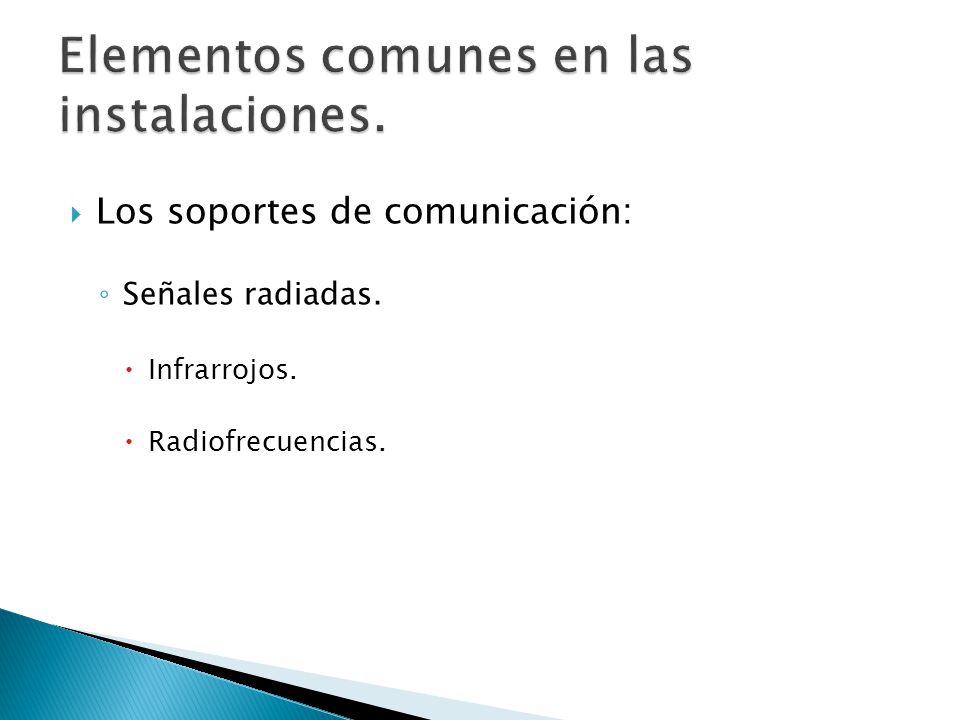

Los soportes de comunicación: Señales radiadas. Infrarrojos. Radiofrecuencias.

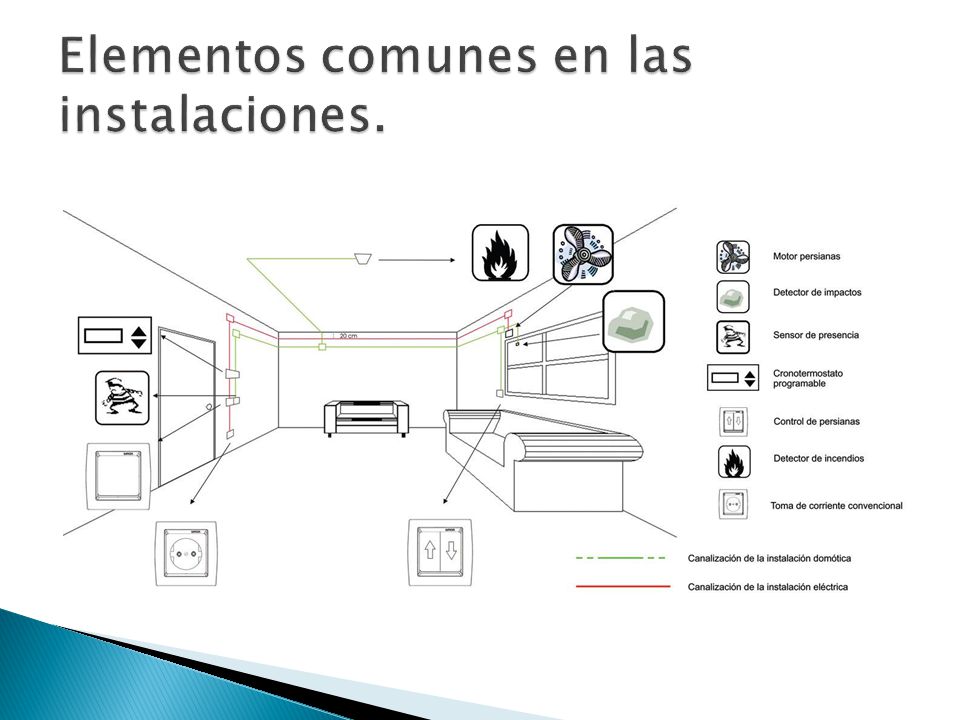

21 Elementos comunes en las instalaciones.

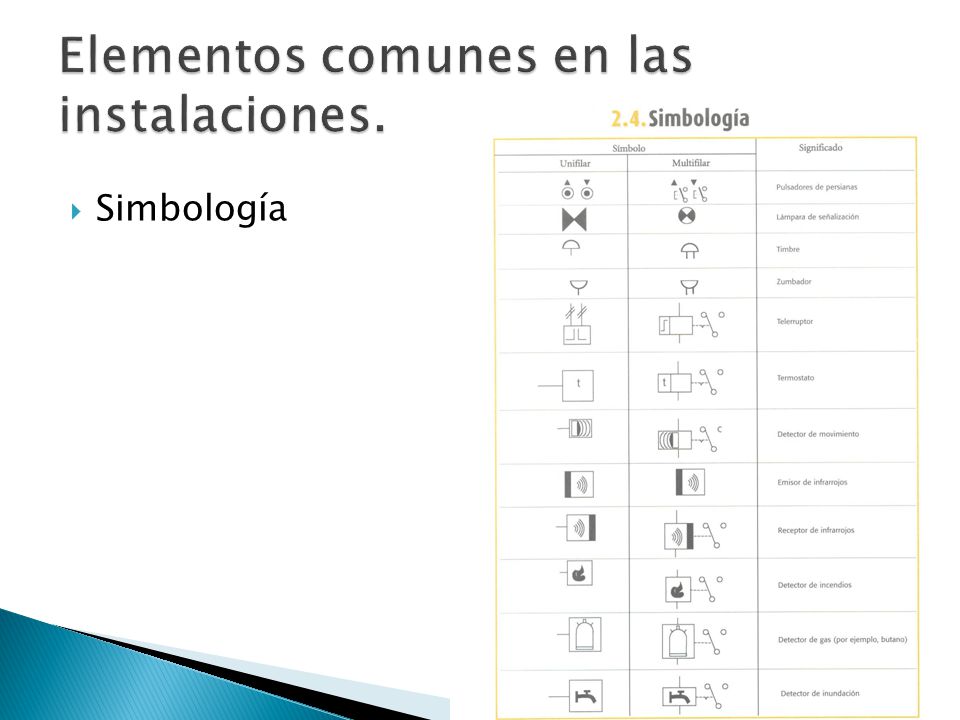

22 Elementos comunes en las instalaciones.
Simbología
