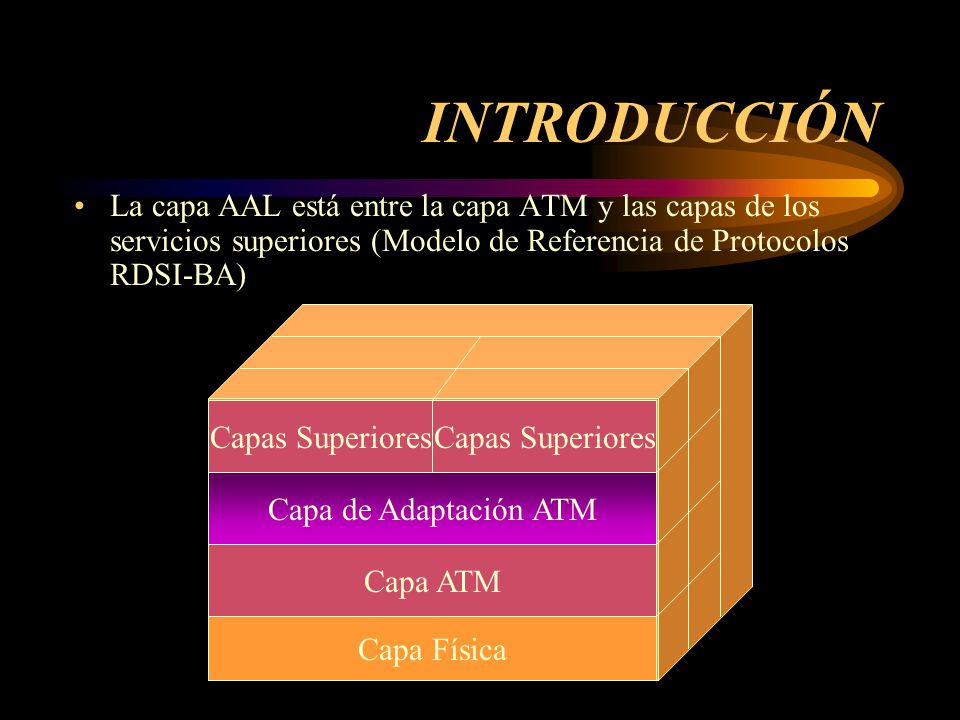

INTRODUCCIÓN La capa AAL está entre la capa ATM y las capas de los servicios superiores (Modelo de Referencia de Protocolos RDSI-BA) Capas Superiores Capas.

Presentación del tema: "INTRODUCCIÓN La capa AAL está entre la capa ATM y las capas de los servicios superiores (Modelo de Referencia de Protocolos RDSI-BA) Capas Superiores Capas."— Transcripción de la presentación:

1 INTRODUCCIÓN La capa AAL está entre la capa ATM y las capas de los servicios superiores (Modelo de Referencia de Protocolos RDSI-BA) Capas Superiores Capas Superiores Capa de Adaptación ATM Capa ATM Capa Física

2 FUNCIONES DE LA CAPA AAL
Juega un rol clave en el manejo de múltiples tipos de tráfico para usar la red ATM, y es dependiente del servicio. Responsable de las relaciones con el mundo externo, por esta razón sólo se encuentra en los nodos terminales de la red Su propósito principal es resolver cualquier disparidad entre un servicio requerido por el usuario y los servicios disponibles de la capa ATM. Adaptar cada tráfico a la velocidad de los usuarios

3 FUNCIONES DE LA CAPA AAL

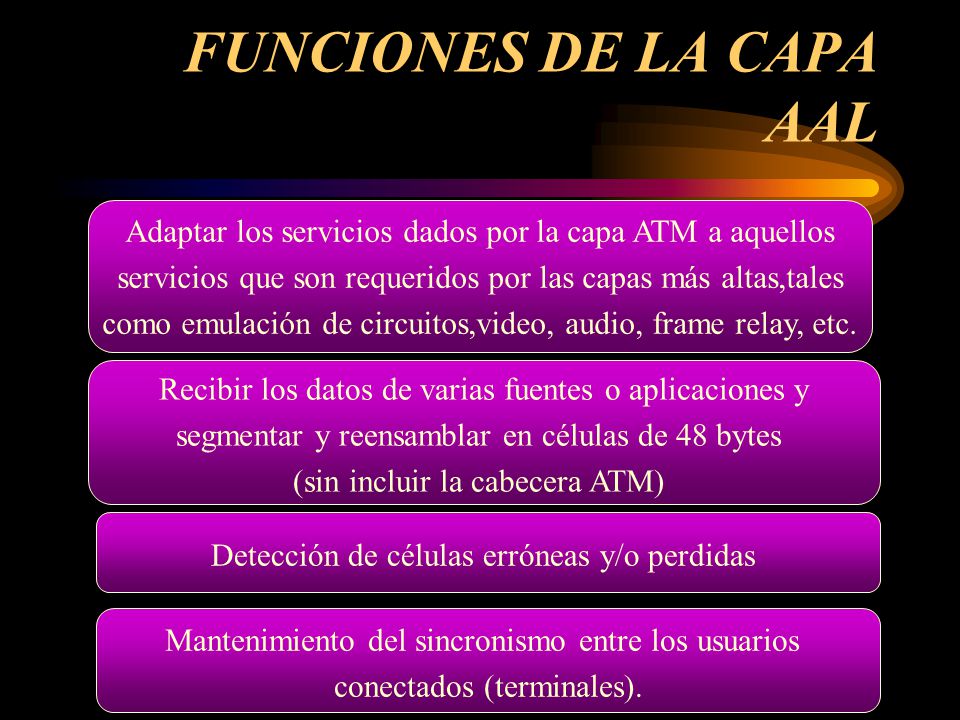

Adaptar los servicios dados por la capa ATM a aquellos servicios que son requeridos por las capas más altas,tales como emulación de circuitos,video, audio, frame relay, etc. Recibir los datos de varias fuentes o aplicaciones y segmentar y reensamblar en células de 48 bytes (sin incluir la cabecera ATM) Detección de células erróneas y/o perdidas Mantenimiento del sincronismo entre los usuarios conectados (terminales).

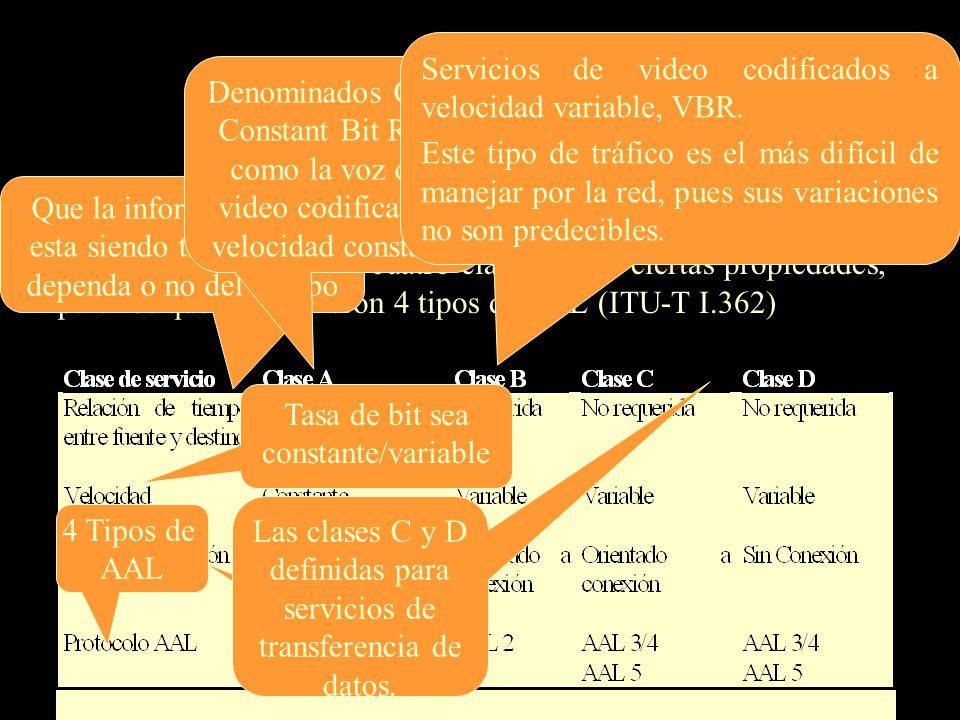

4 Servicios de video codificados a velocidad variable, VBR.
Este tipo de tráfico es el más difícil de manejar por la red, pues sus variaciones no son predecibles. CLASES DE SERVICIO Denominados CBR, Constant Bit Rate, como la voz o el video codificado a velocidad constante Que la información que esta siendo transportada dependa o no del tiempo La información transportada (servicios) por la capa de adaptación se divide en cuatro clases según ciertas propiedades, para los que se definieron 4 tipos de AAL (ITU-T I.362) Tasa de bit sea constante/variable Las clases C y D definidas para servicios de transferencia de datos. 4 Tipos de AAL Modo de conexión.

5 CLASES DE SERVICIO Las AAL son estandarizadas en la ITU-T en las series de Recomendaciones I.363.X. La misión del ATM Forum es acelerar y facilitar el despliegue de la tecnología ATM por proveer un set de estándares de interoperabilidad. Servicios SMDS (Servicio de Conmutación de Datos Multimegabits).

6 FUTURO DE LA CAPA AAL En el ATM Forum se está considerando la posibilidad de una nueva capa AAL 6 que integre los servicios SMDS. En el ATM Forum se está considerando la posibilidad de una nueva capa AAL 6 que integre los servicios de AAL 1 y AAL 5 Se desea integrar en una sola capa AAL válida para todo tipo de servicios, lo cual es un problema muy complejo En la última versión de la Recomendación I.362 (mayo de 1996), en la que se realiza la descripción funcional de la capa AAL, incluso desaparece el intento de clasificar los servicios en clases

7 ESTRUCTURA DE LA CAPA AAL
La capa AAL está organizada en dos subcapas La subcpa de convergencia (CS) La subcapa de segmentación y reensamblado (SAR) AAL SAP CS CS AAL primitivas SAR SAR ATM-SAP

8 ESTRUCTURA DE LA CAPA AAL
CS recibe y paquetiza los datos en tramas o paquetes de datos longitud variable. Los paquetes son conocidos como (CS - PDU) Convergence Sublayer Protocol Data Units. Internet Protocol Packet Protocolos de servicio-específico Cada porción es ubicada en su propia unidad de protocolo de segmentación y reemsable conocida como (SAR - PDU) de 48 bytes Sub Capa Convergencia PDU: Protocol Data Unit CS-PDU SAR recibe los CS - PDU y los segmenta También realiza el reemsamblado Segmentación y Reensamblado SAR-PDU SAR-PDU SAR-PDU Finalmente cada SAR - PDU se ubica en el caudal de celdas ATM con su header y trailer respectivos. Célula de 53 bytes Header de 5 bytes Células ATM Células ATM Células ATM

9 ESTRUCTURA DE LA CAPA AAL
Subcapa CS Capa más externa, tiene como misión realizar funciones específicas para cada servicio, como el tratamiento de la variación de retardo de células, mantenimiento de la sincronización extremo a extremo o detección y tratamiento de las células perdidas o mal insertadas. Pueden existir diferentes CS (dependiendo del servicio) sobre la subcapa SAR. Se calculan los valores que debe llevar la cabecera y los payloads del mensaje. La información en la cabecera y en el payload depende del servicio

10 ESTRUCTURA DE LA CAPA AAL
Subcapa SAR Segmenta la información de las capas superiores en células y las envía al nivel ATM para que les ponga la cabecera y, Recibe células y reensambla los campos de información de las células en unidades de información para las capas superiores Recibe los datos de la capa de convergencia y los divide en trozos formando los paquetes de ATM. Agrega la cabecera que llevara la información necesaria para el reensamblaje en el destino.

11 Calidad de Servicio de la AAL (QoS)

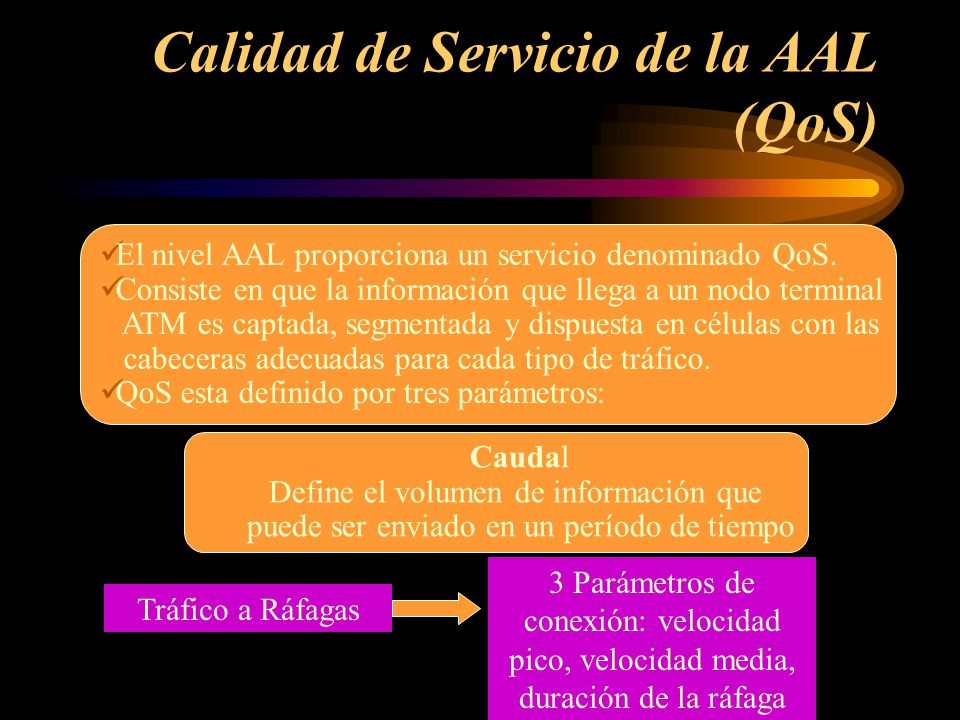

El nivel AAL proporciona un servicio denominado QoS. Consiste en que la información que llega a un nodo terminal ATM es captada, segmentada y dispuesta en células con las cabeceras adecuadas para cada tipo de tráfico. QoS esta definido por tres parámetros: Caudal Define el volumen de información que puede ser enviado en un período de tiempo Único Parámetro : velocidad pico 3 Parámetros de conexión: velocidad pico, velocidad media, duración de la ráfaga Tráfico Constante Tráfico a Ráfagas

12 Calidad de Servicio de la AAL (QoS)

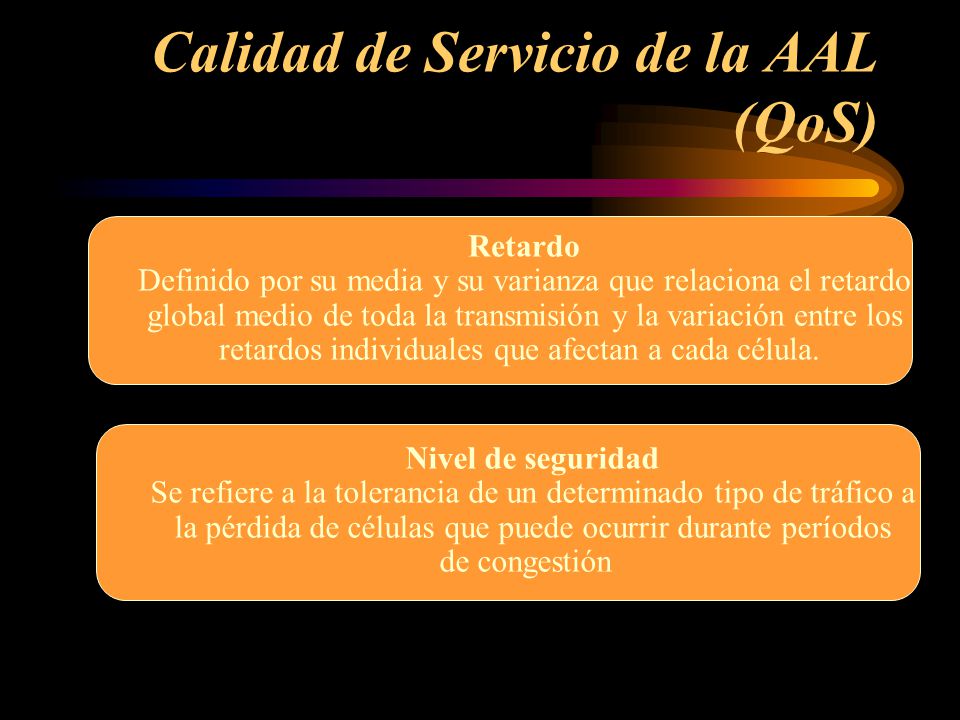

Retardo Definido por su media y su varianza que relaciona el retardo global medio de toda la transmisión y la variación entre los retardos individuales que afectan a cada célula. Nivel de seguridad Se refiere a la tolerancia de un determinado tipo de tráfico a la pérdida de células que puede ocurrir durante períodos de congestión

13 AAL 1

14 Capa AAL 1 Servicios esenciales que debe proporcionar
Transferencia de Unidades de Datos de Servicio (SDU) con una velocidad constante (CBR) desde la fuente y su entrega debe ser con la misma velocidad Transferencia de información de temporización (que regule el tiempo)entre fuente y destino. AAL-1 provee recuperación de errores e indica la información con errores que no podrá ser recuperada.

15 SubCapas CS y SAR en la Capa AAL 1

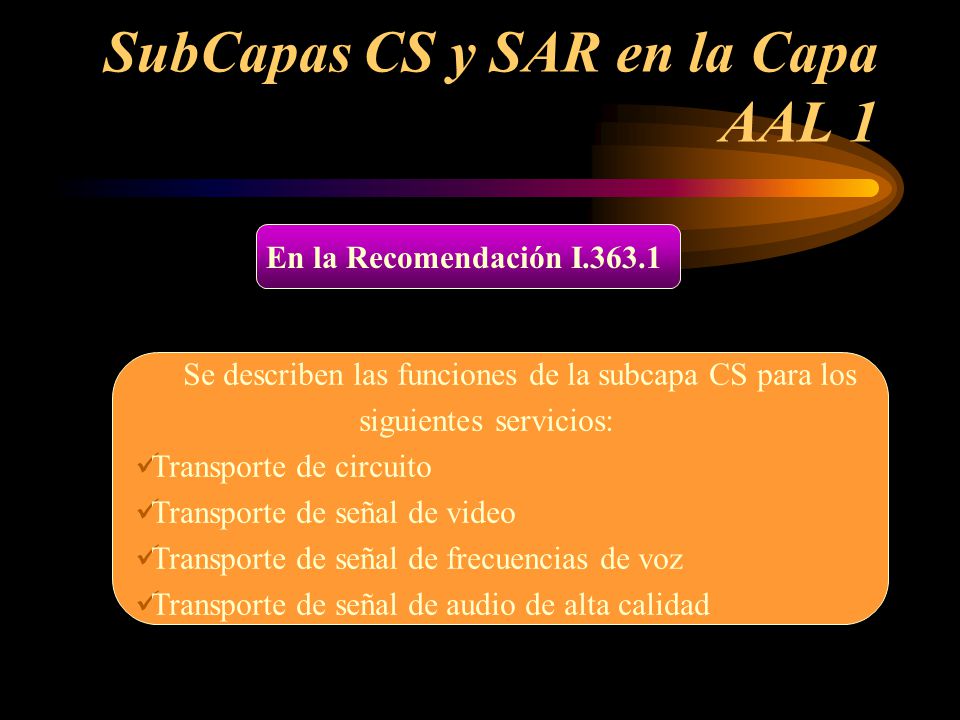

En la Recomendación I.363.1 Se describen las funciones de la subcapa CS para los siguientes servicios: Transporte de circuito Transporte de señal de video Transporte de señal de frecuencias de voz Transporte de señal de audio de alta calidad

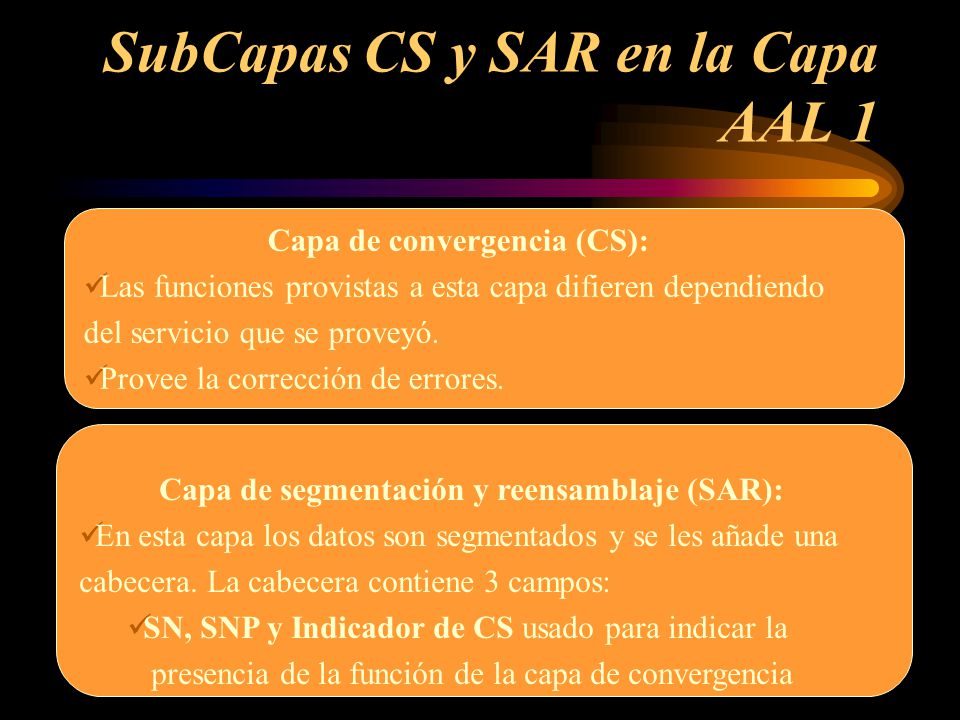

16 SubCapas CS y SAR en la Capa AAL 1
Capa de convergencia (CS): Las funciones provistas a esta capa difieren dependiendo del servicio que se proveyó. Provee la corrección de errores. Capa de segmentación y reensamblaje (SAR): En esta capa los datos son segmentados y se les añade una cabecera. La cabecera contiene 3 campos: SN, SNP y Indicador de CS usado para indicar la presencia de la función de la capa de convergencia

17 Formato de la SAR-PDUde la Capa AAL 1
Número de Secuencia para la Protección, se utiliza para detección y corrección de errores en el número de secuencia de la cabecera de la SAR-PDU Formato de la SAR-PDUde la Capa AAL 1 Usado para detectar una inserción o perdida de un paquete Cabecera de Célula SN SNP Carga Útil SAR-PDU Lleva el indicador de CS. El valor por defecto es “0”. Se utiliza en algunos procedimientos para recuperación del reloj de la fuente, mediante la información transportada en varios bits CSI (5 bytes) (4 bits) (4 bits) (47 octetos) Cabecera SAR-PDU SAR-PDU (48 octetos) 48 octetos de la ATM-SDU. CSI bit Contador de Secuencia (3 bits) Proporcionado por la CS

18 AAL 2

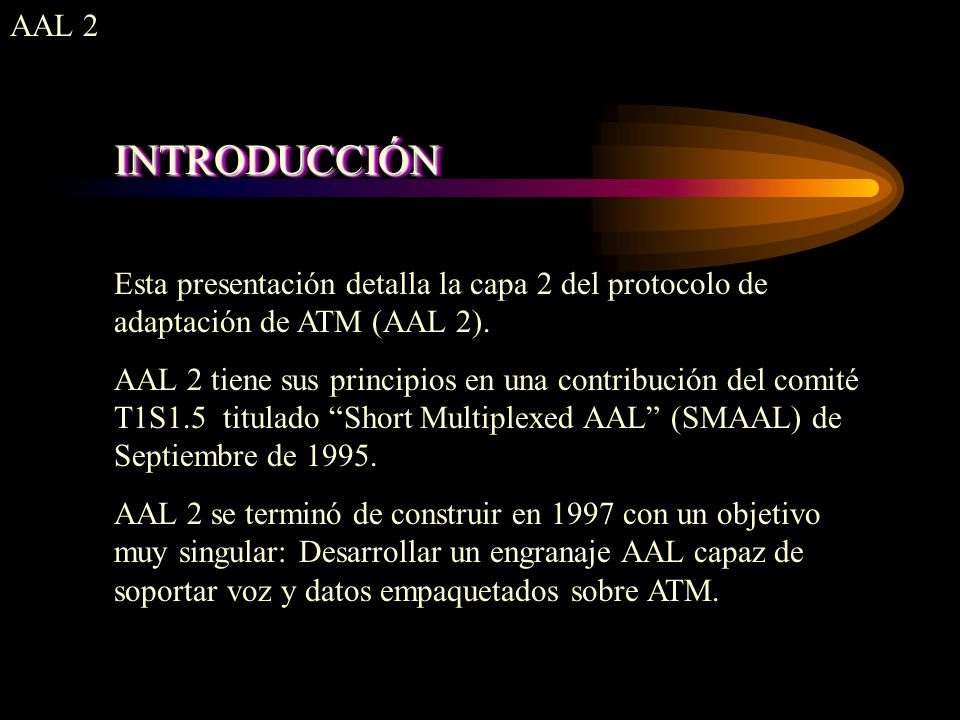

19 AAL 2 INTRODUCCIÓN Esta presentación detalla la capa 2 del protocolo de adaptación de ATM (AAL 2). AAL 2 tiene sus principios en una contribución del comité T1S1.5 titulado “Short Multiplexed AAL” (SMAAL) de Septiembre de 1995. AAL 2 se terminó de construir en 1997 con un objetivo muy singular: Desarrollar un engranaje AAL capaz de soportar voz y datos empaquetados sobre ATM.

20 AAL 2 INTRODUCCIÓN La cooperación entre el foro ATM, que identificó las necesidades del mercado, y los expertos en protocolos del ITU-T, dieron como resultado un nuevo AAL idealmente preparado para aplicaciones de voz sobre ATM (AAL 2).

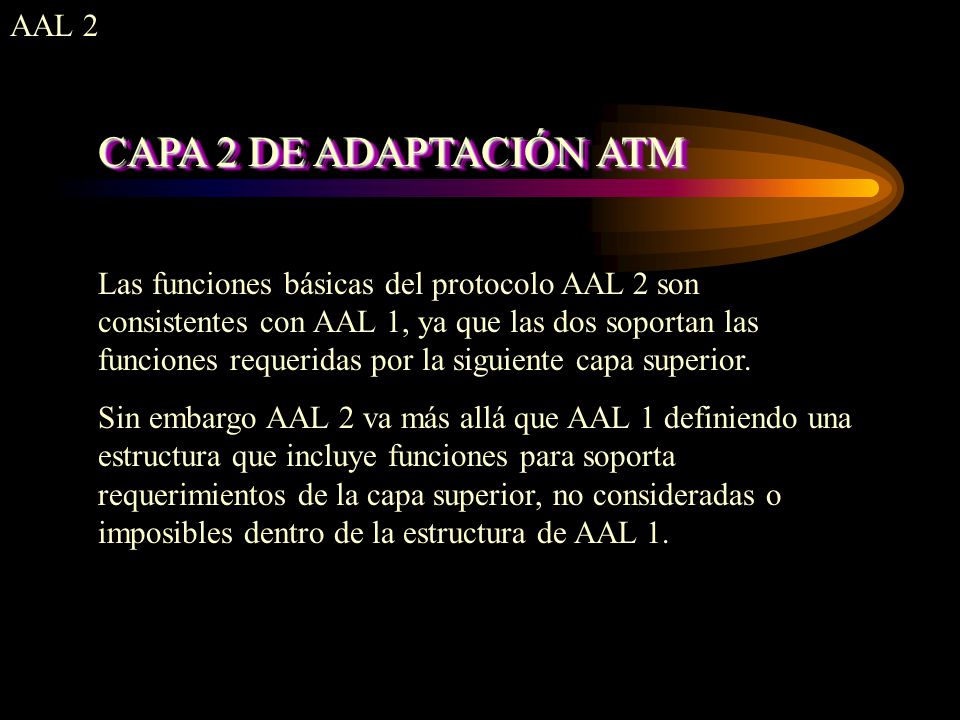

21 CAPA 2 DE ADAPTACIÓN ATM AAL 2
Las funciones básicas del protocolo AAL 2 son consistentes con AAL 1, ya que las dos soportan las funciones requeridas por la siguiente capa superior. Sin embargo AAL 2 va más allá que AAL 1 definiendo una estructura que incluye funciones para soporta requerimientos de la capa superior, no consideradas o imposibles dentro de la estructura de AAL 1.

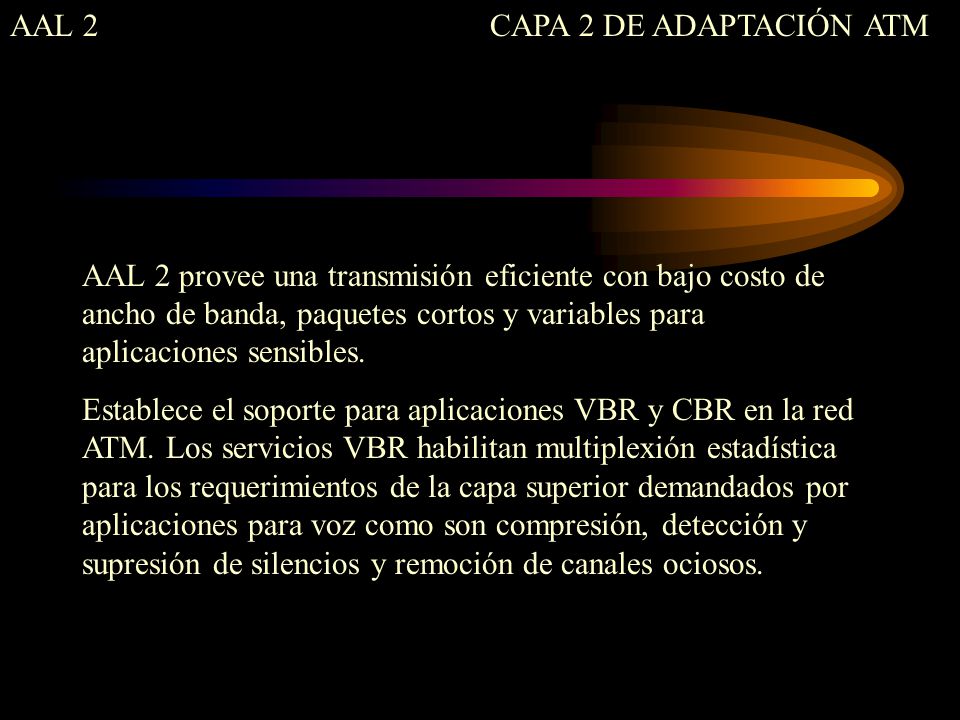

22 AAL 2 CAPA 2 DE ADAPTACIÓN ATM AAL 2 provee una transmisión eficiente con bajo costo de ancho de banda, paquetes cortos y variables para aplicaciones sensibles. Establece el soporte para aplicaciones VBR y CBR en la red ATM. Los servicios VBR habilitan multiplexión estadística para los requerimientos de la capa superior demandados por aplicaciones para voz como son compresión, detección y supresión de silencios y remoción de canales ociosos.

23 AAL 2 CAPA 2 DE ADAPTACIÓN ATM La capacidad de AAL 2 para manejar VBR y CBR permite al administrador de la red poder tener en cuenta las variaciones en el tráfico en la red ATM y optimizar la red igualando las condiciones de tráfico. Además activa múltiples canales de usuario en un solo circuito virtual ATM y las condiciones de tráfico para cada usuario o canal.

24 AAL 2 CAPA 2 DE ADAPTACIÓN ATM La estructura también permite formar paquetes de longitud corta dentro de una o mas celdas ATM y provee los mecanismos de recuperación para errores de transmisión. A diferencia de AAL 1, AAL 2 provee un payload variable dentro de las celdas ATM, lo que mejora de manera considerable la eficiencia en el uso del ancho de banda.

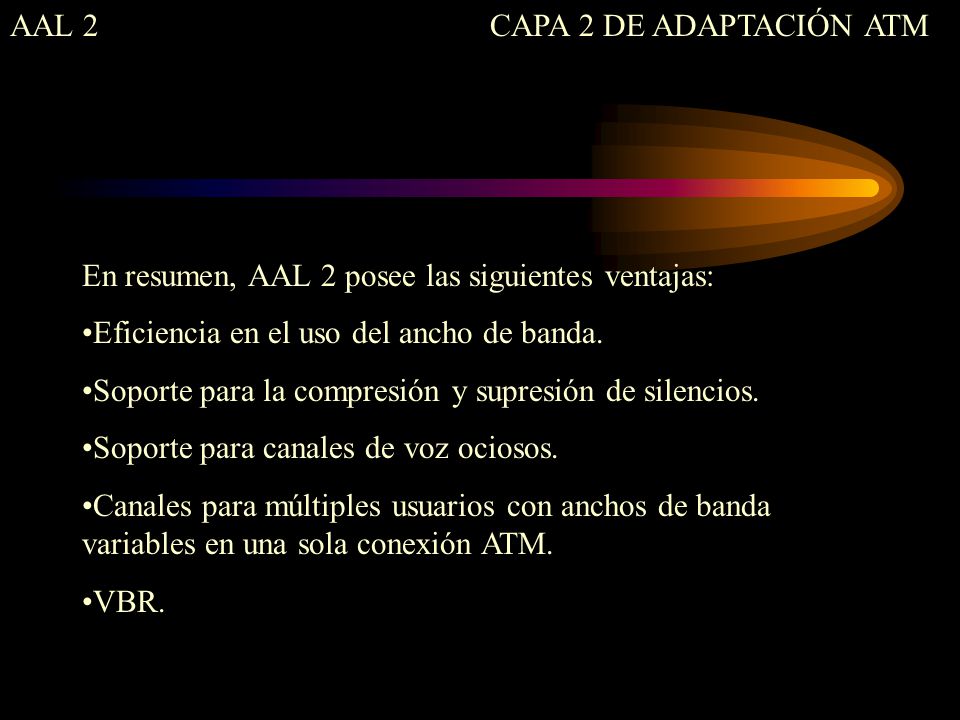

25 AAL 2 CAPA 2 DE ADAPTACIÓN ATM En resumen, AAL 2 posee las siguientes ventajas: Eficiencia en el uso del ancho de banda. Soporte para la compresión y supresión de silencios. Soporte para canales de voz ociosos. Canales para múltiples usuarios con anchos de banda variables en una sola conexión ATM. VBR.

26 AAL 2 ESTRUCTURA DE AAL 2

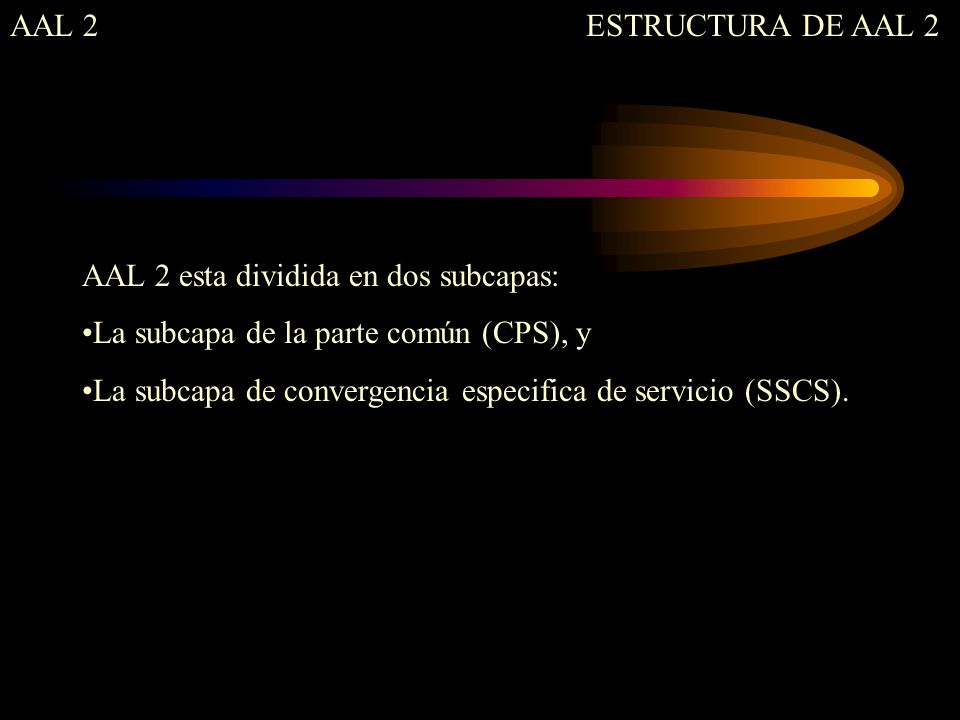

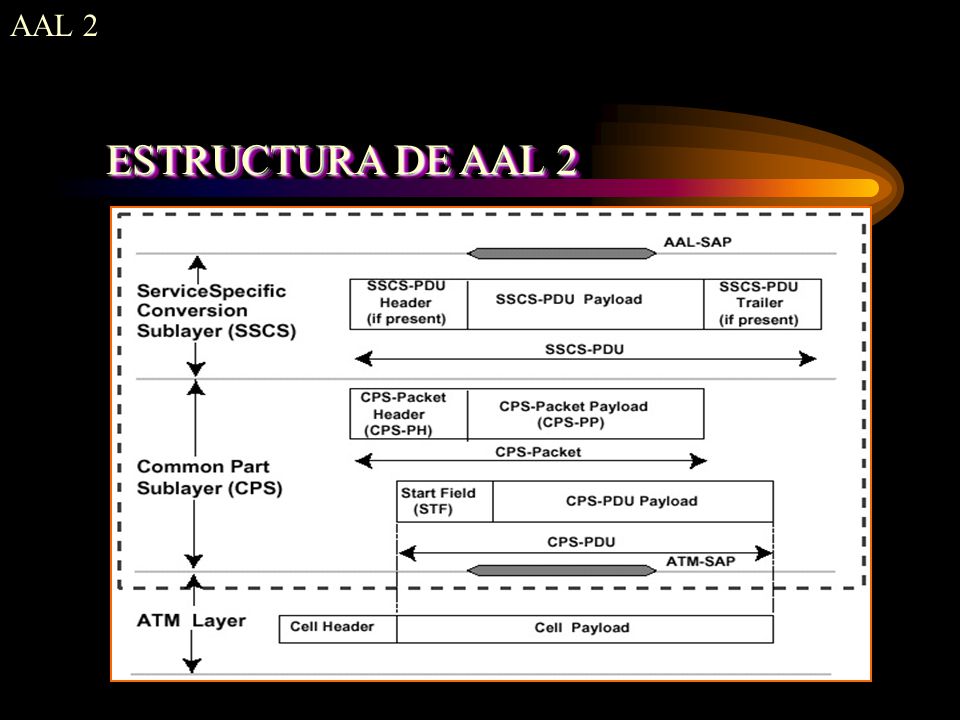

27 AAL 2 ESTRUCTURA DE AAL 2 AAL 2 esta dividida en dos subcapas: La subcapa de la parte común (CPS), y La subcapa de convergencia especifica de servicio (SSCS).

28 CPS AAL 2 ESTRUCTURA DE AAL 2
Provee la estructura básica para identificar los usuarios de AAL ensamblando o desensamblando la variable payload asociada a cada usuario, corrección de errores y relacionarse con el SSCS.

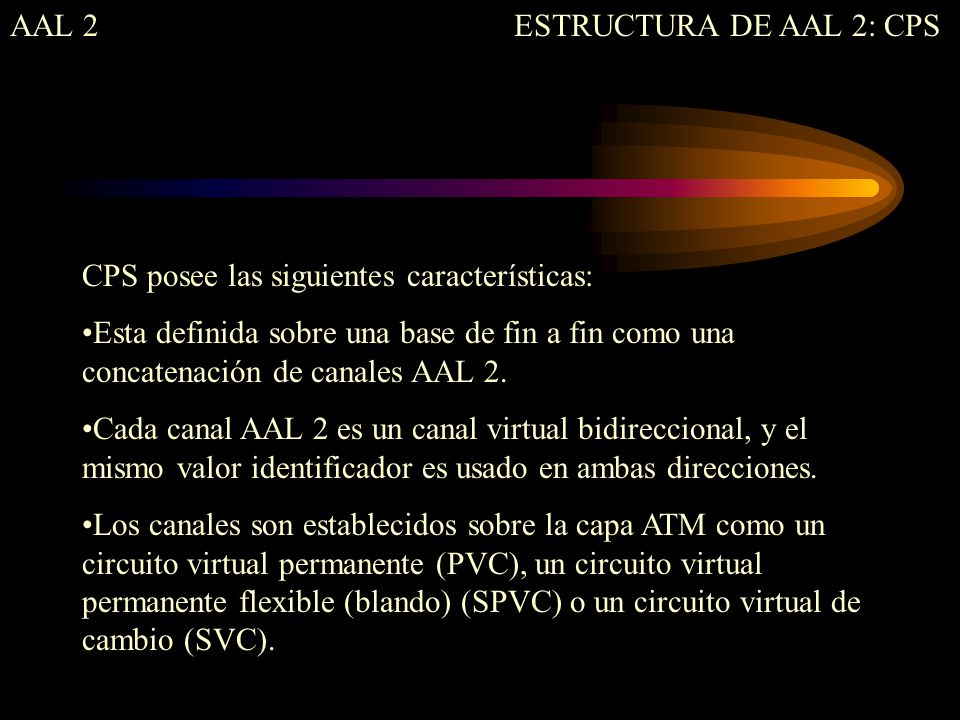

29 AAL 2 ESTRUCTURA DE AAL 2: CPS CPS posee las siguientes características: Esta definida sobre una base de fin a fin como una concatenación de canales AAL 2. Cada canal AAL 2 es un canal virtual bidireccional, y el mismo valor identificador es usado en ambas direcciones. Los canales son establecidos sobre la capa ATM como un circuito virtual permanente (PVC), un circuito virtual permanente flexible (blando) (SPVC) o un circuito virtual de cambio (SVC).

30 AAL 2 ESTRUCTURA DE AAL 2: CPS La función de multiplexación en CPS funde varias corrientes de paquetes CPS dentro de una sola conexión ATM. El formato de un paquete CPS es el siguiente:

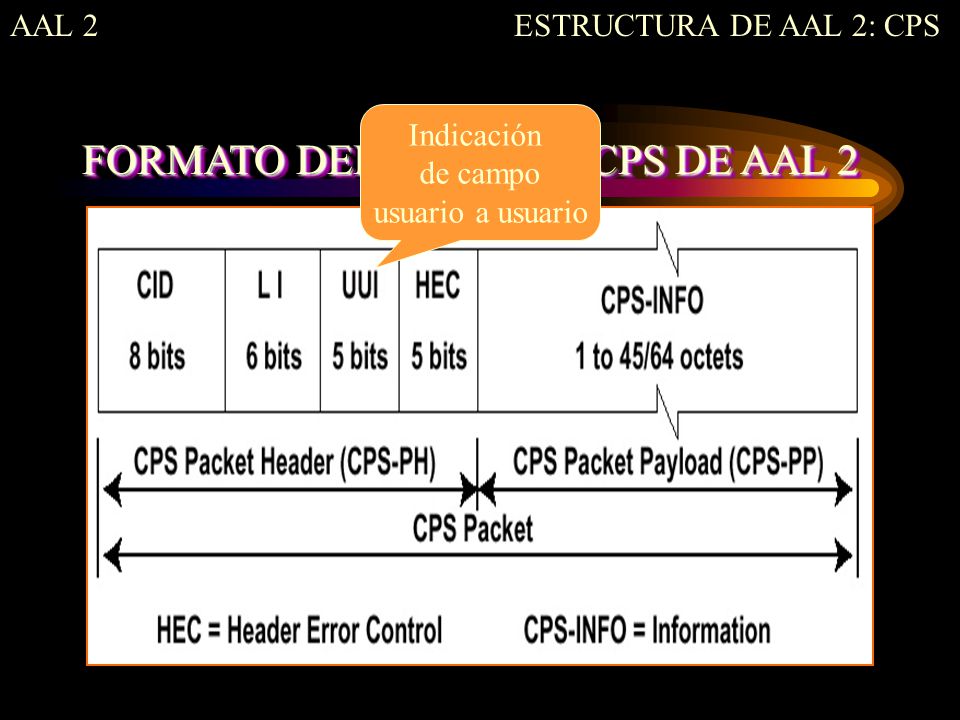

31 FORMATO DEL PAQUETE CPS DE AAL 2
ESTRUCTURA DE AAL 2: CPS FORMATO DEL PAQUETE CPS DE AAL 2

32 FORMATO DEL PAQUETE CPS DE AAL 2

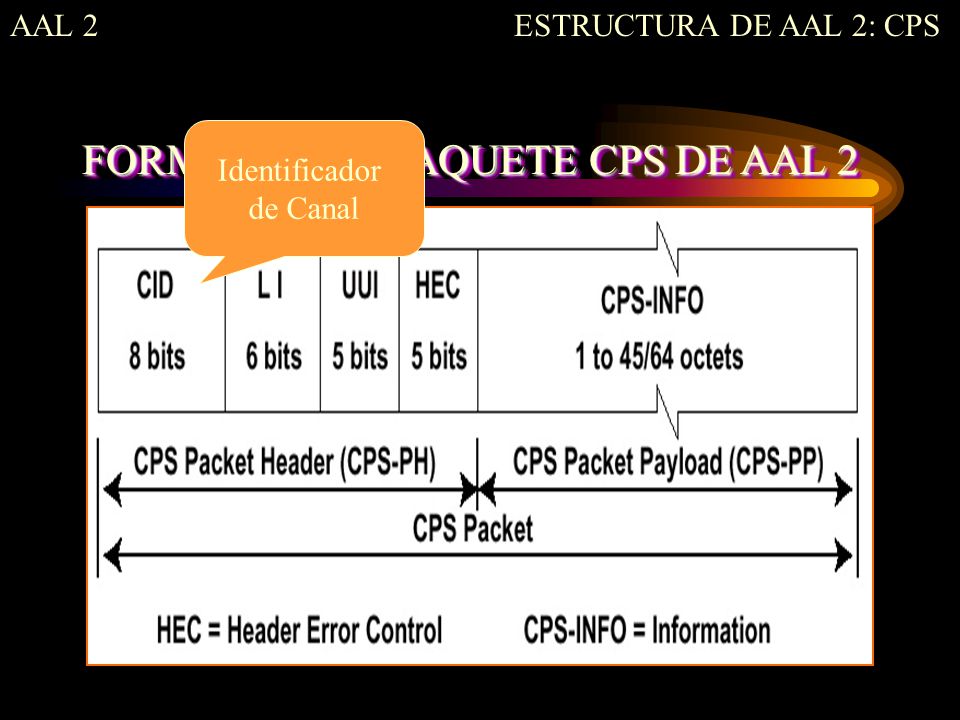

ESTRUCTURA DE AAL 2: CPS Identificador de Canal FORMATO DEL PAQUETE CPS DE AAL 2

33 FORMATO DEL PAQUETE CPS DE AAL 2

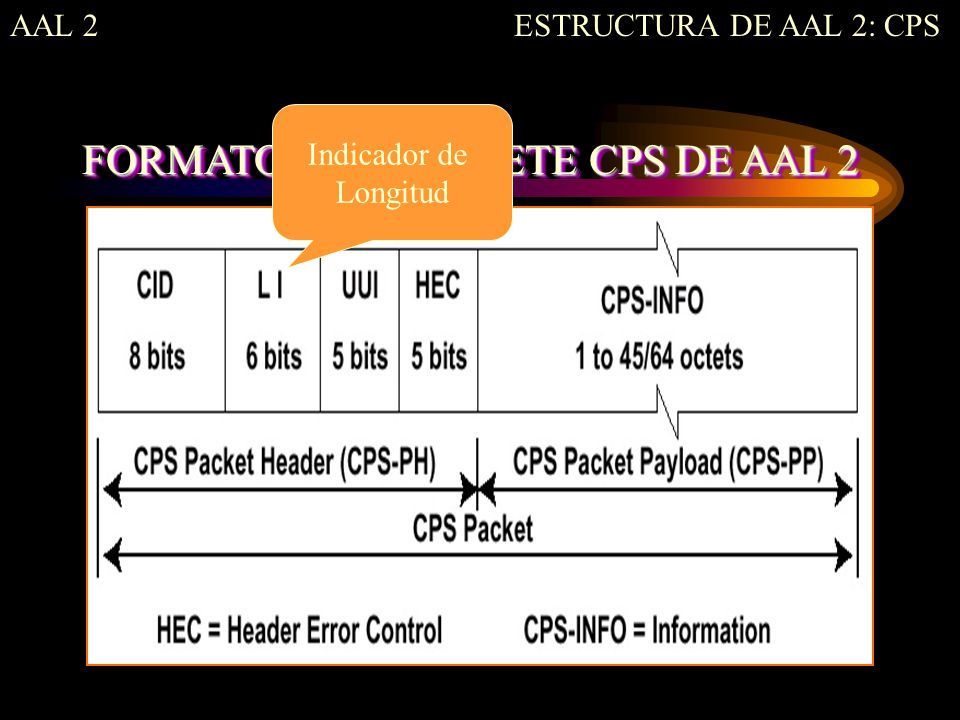

ESTRUCTURA DE AAL 2: CPS Indicador de Longitud FORMATO DEL PAQUETE CPS DE AAL 2

34 FORMATO DEL PAQUETE CPS DE AAL 2
ESTRUCTURA DE AAL 2: CPS Indicación de campo usuario a usuario FORMATO DEL PAQUETE CPS DE AAL 2

35 FORMATO DEL PAQUETE CPS DE AAL 2

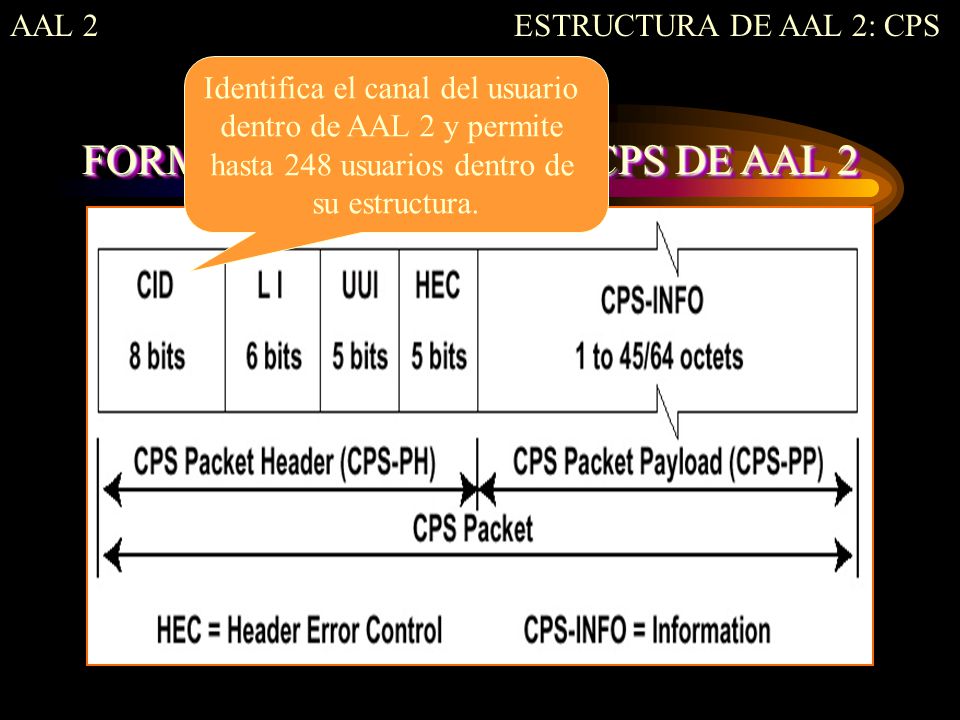

ESTRUCTURA DE AAL 2: CPS Identifica el canal del usuario dentro de AAL 2 y permite hasta 248 usuarios dentro de su estructura. FORMATO DEL PAQUETE CPS DE AAL 2

36 usados son los siguientes:

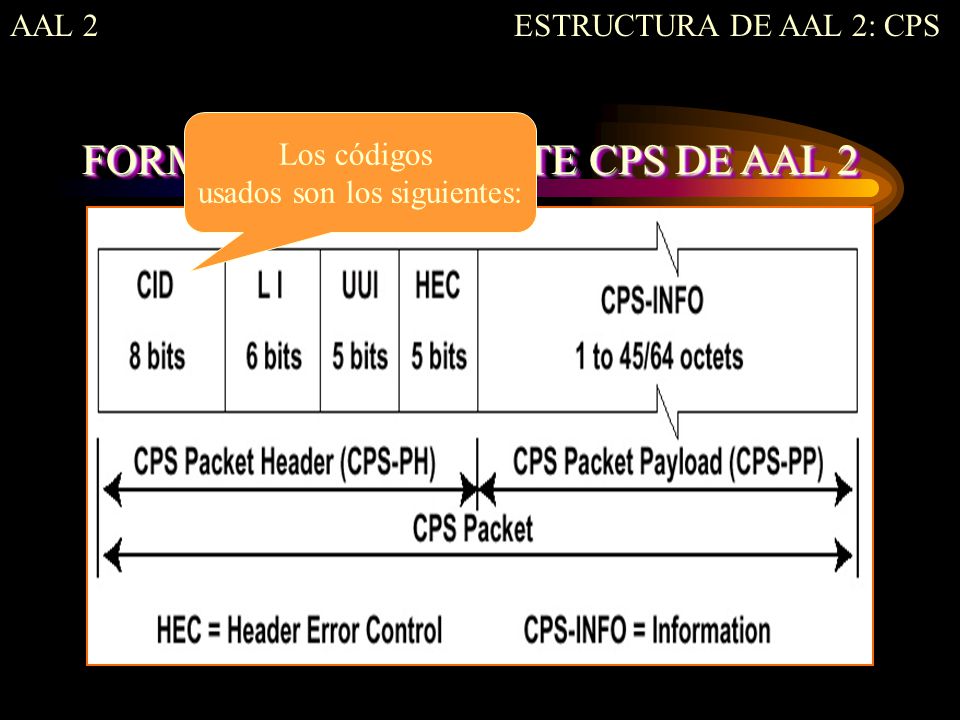

AAL 2 ESTRUCTURA DE AAL 2: CPS Los códigos usados son los siguientes: FORMATO DEL PAQUETE CPS DE AAL 2

37 FORMATO DEL PAQUETE CPS DE AAL 2

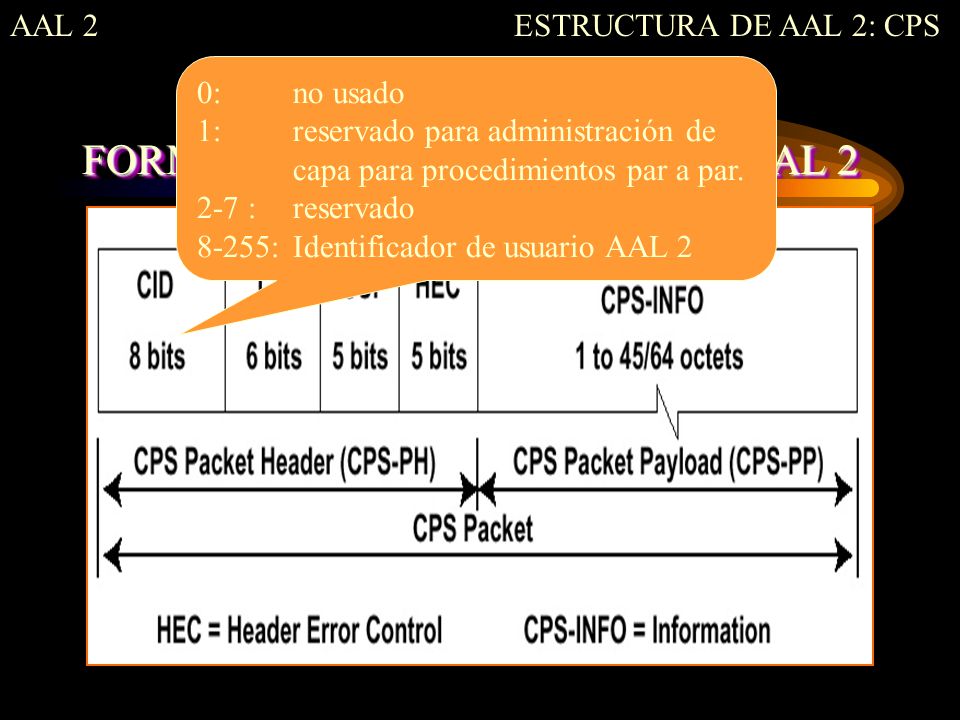

ESTRUCTURA DE AAL 2: CPS 0: no usado 1: reservado para administración de capa para procedimientos par a par. 2-7 : reservado 8-255: Identificador de usuario AAL 2 FORMATO DEL PAQUETE CPS DE AAL 2

38 FORMATO DEL PAQUETE CPS DE AAL 2

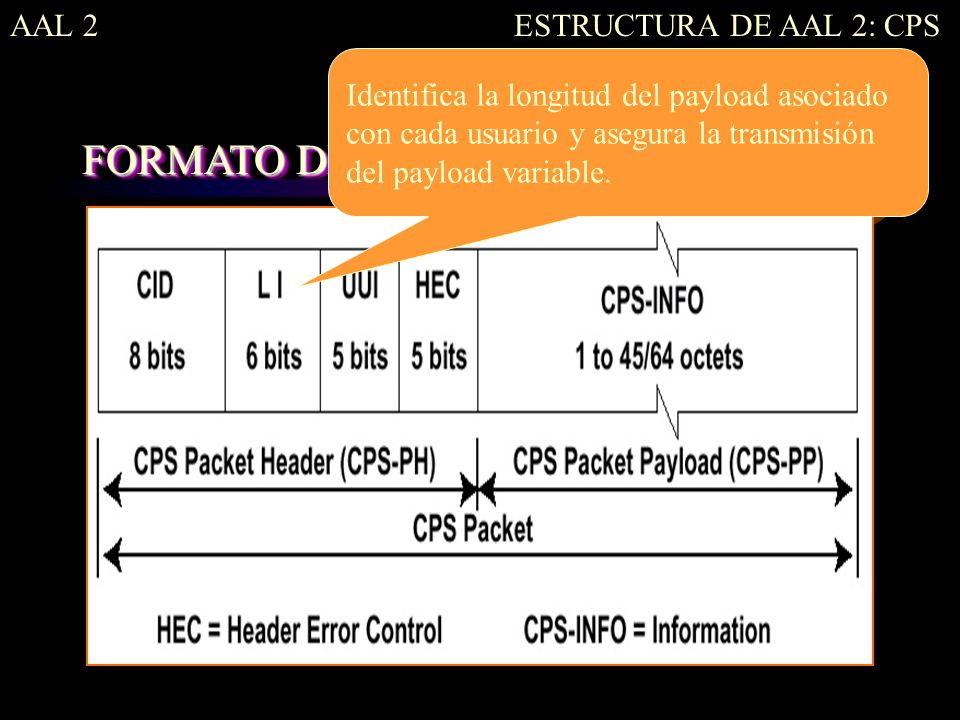

ESTRUCTURA DE AAL 2: CPS Identifica la longitud del payload asociado con cada usuario y asegura la transmisión del payload variable. FORMATO DEL PAQUETE CPS DE AAL 2

39 FORMATO DEL PAQUETE CPS DE AAL 2
ESTRUCTURA DE AAL 2: CPS El valor del LI es uno menos del payload del paquete y tienen un valor por defecto de 45 octetos o bien de 64 octetos. FORMATO DEL PAQUETE CPS DE AAL 2

40 FORMATO DEL PAQUETE CPS DE AAL 2

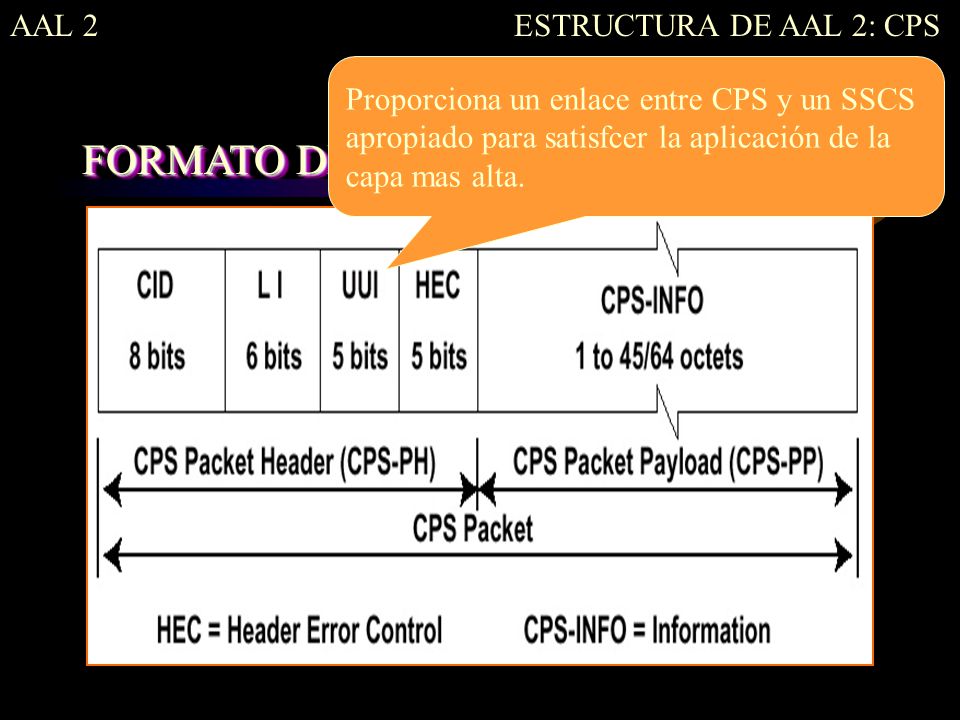

ESTRUCTURA DE AAL 2: CPS Proporciona un enlace entre CPS y un SSCS apropiado para satisfcer la aplicación de la capa mas alta. FORMATO DEL PAQUETE CPS DE AAL 2

41 FORMATO DEL PAQUETE CPS DE AAL 2

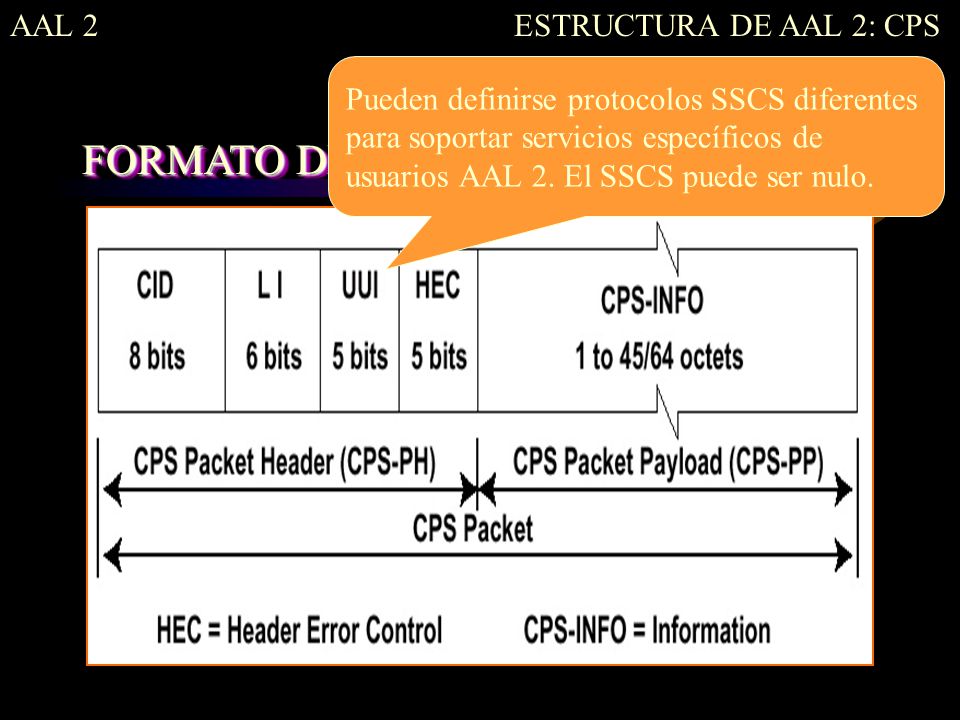

ESTRUCTURA DE AAL 2: CPS Pueden definirse protocolos SSCS diferentes para soportar servicios específicos de usuarios AAL 2. El SSCS puede ser nulo. FORMATO DEL PAQUETE CPS DE AAL 2

42 FORMATO DEL PAQUETE CPS DE AAL 2

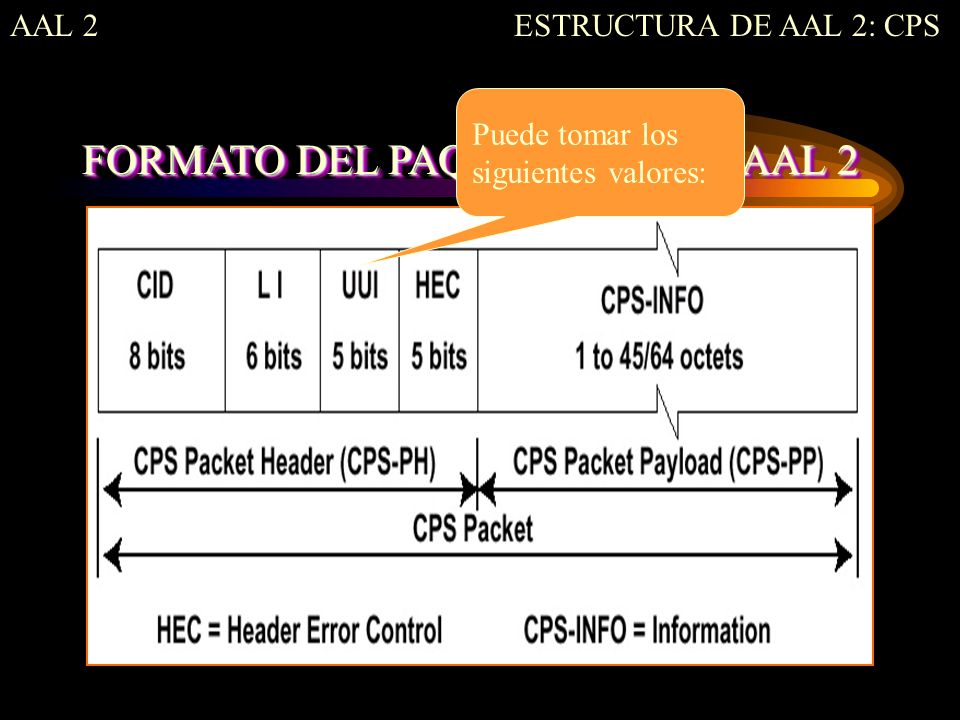

ESTRUCTURA DE AAL 2: CPS Puede tomar los siguientes valores: FORMATO DEL PAQUETE CPS DE AAL 2

43 FORMATO DEL PAQUETE CPS DE AAL 2

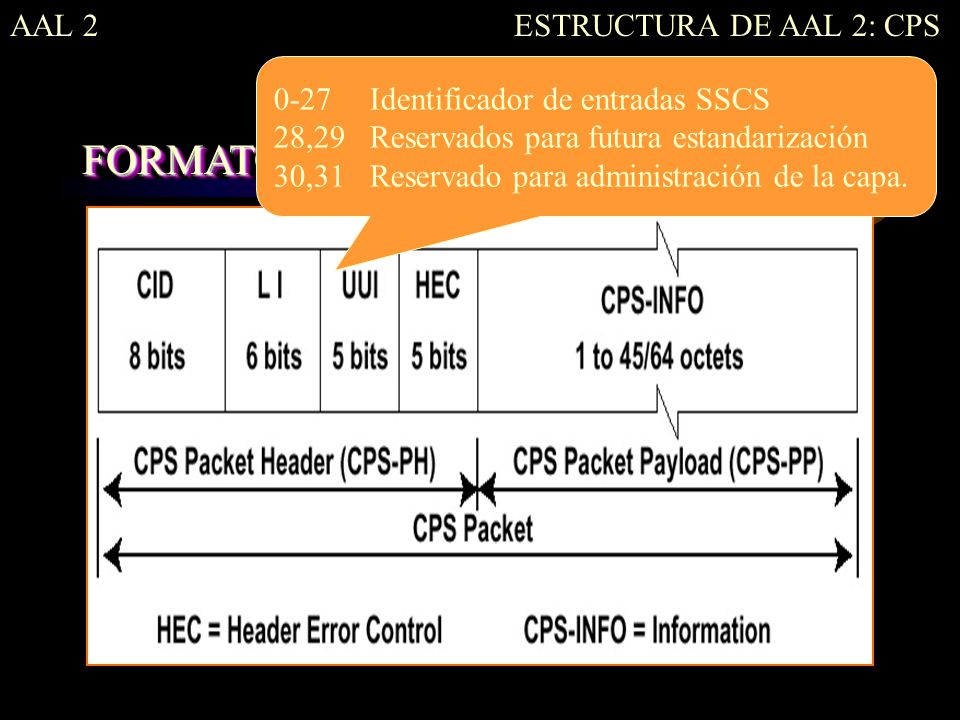

ESTRUCTURA DE AAL 2: CPS 0-27 Identificador de entradas SSCS 28,29 Reservados para futura estandarización 30,31 Reservado para administración de la capa. FORMATO DEL PAQUETE CPS DE AAL 2

44 AAL 2 ESTRUCTURA DE AAL 2: CPS Después de su ensamble, los paquetes CPS son combinados dentro de un CPS-PDU payload. El campo Offset identifica la localización de salida del próximo paquete CPS dentro del CPS-PDU. Para robustez el campo de salida es protegido de los errores por un bit de paridad y la integridad de los datos por un número de secuencia.

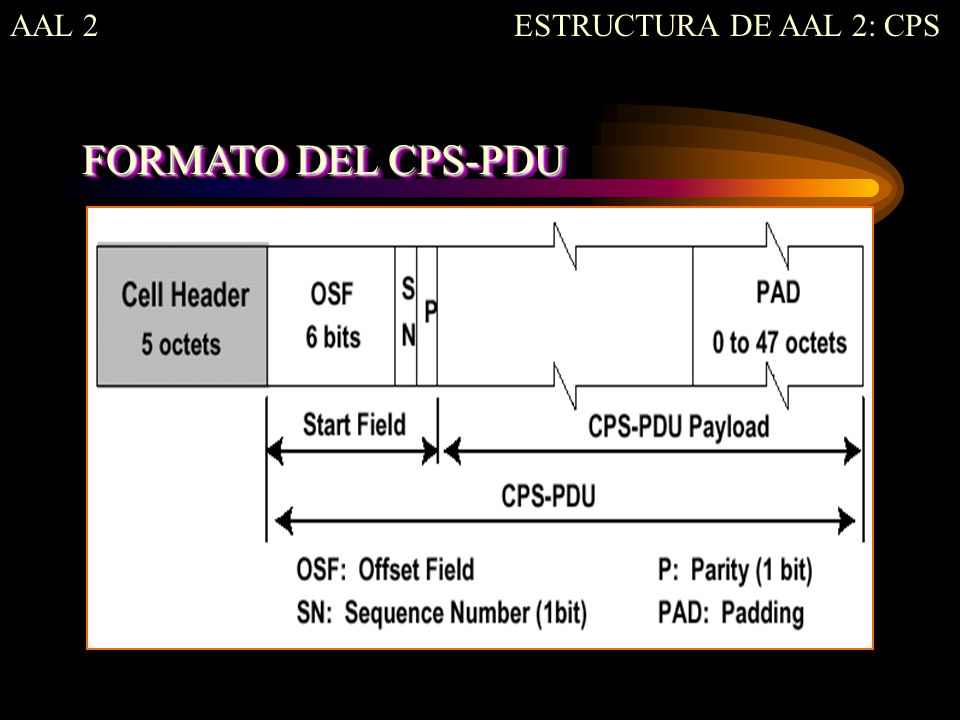

45 AAL 2 ESTRUCTURA DE AAL 2: CPS FORMATO DEL CPS-PDU

46 AAL 2 ESTRUCTURA DE AAL 2: CPS Después de su ensamble, los paquetes CPS son combinados dentro de un CPS-PDU payload. El campo Offset identifica la localización de salida del próximo paquete CPS dentro del CPS-PDU. Para robustez el campo de salida es protegido de los errores por un bit de paridad y la integridad de los datos por un número de secuencia.

47 EFICIENCIA DEL PROTOCOLO AAL 2
Un aspecto importante de AAL 2 es el retardo para el llenado del paquete, esto permite al operador de la red setear el tiempo de ensamble de cada PDU y de su segmentación dentro de la celdas. Diferentes circuitos de voz pueden tener requerimientos de retardo mínimo, esto es importante para poder negociar el retardo y la eficiencia dentro del entorno de voz sobre ATM.

48 AAL 2 EFICIENCIA La tabla 1 muestra la relación entre el llenado del paquete y el payload requerido para soportar un canal de voz.

49 AAL 2 EFICIENCIA Por ejemplo: Para un canal de voz de 32K en formato ADPCM con un retardo de llenado de 2ms, cada PDU debe tener 8 bytes para soportarlo.

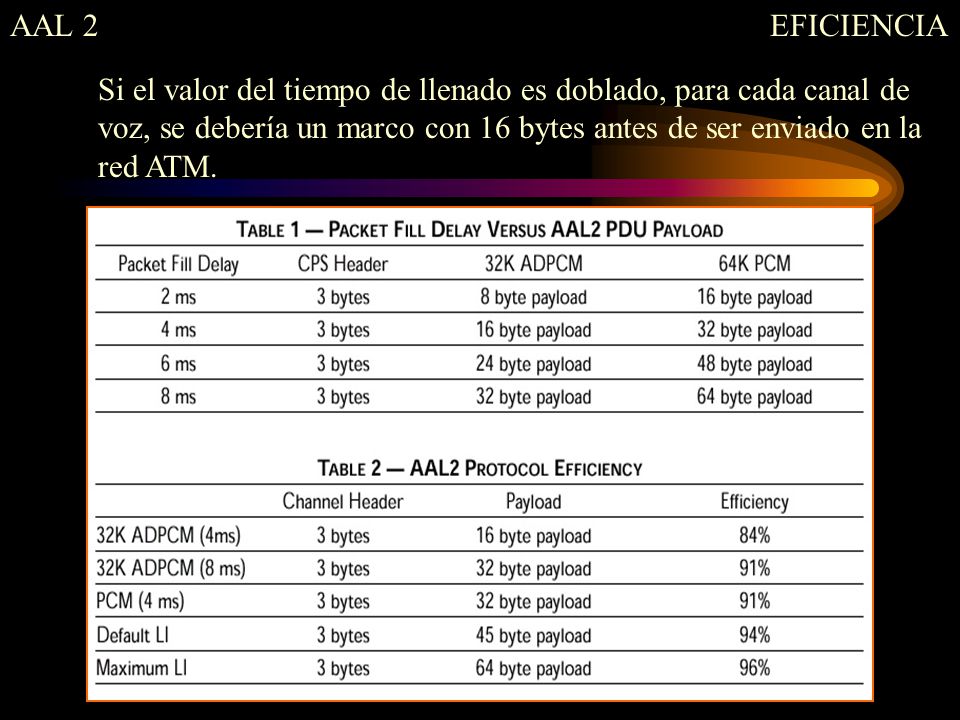

50 AAL 2 EFICIENCIA Si el valor del tiempo de llenado es doblado, para cada canal de voz, se debería un marco con 16 bytes antes de ser enviado en la red ATM.

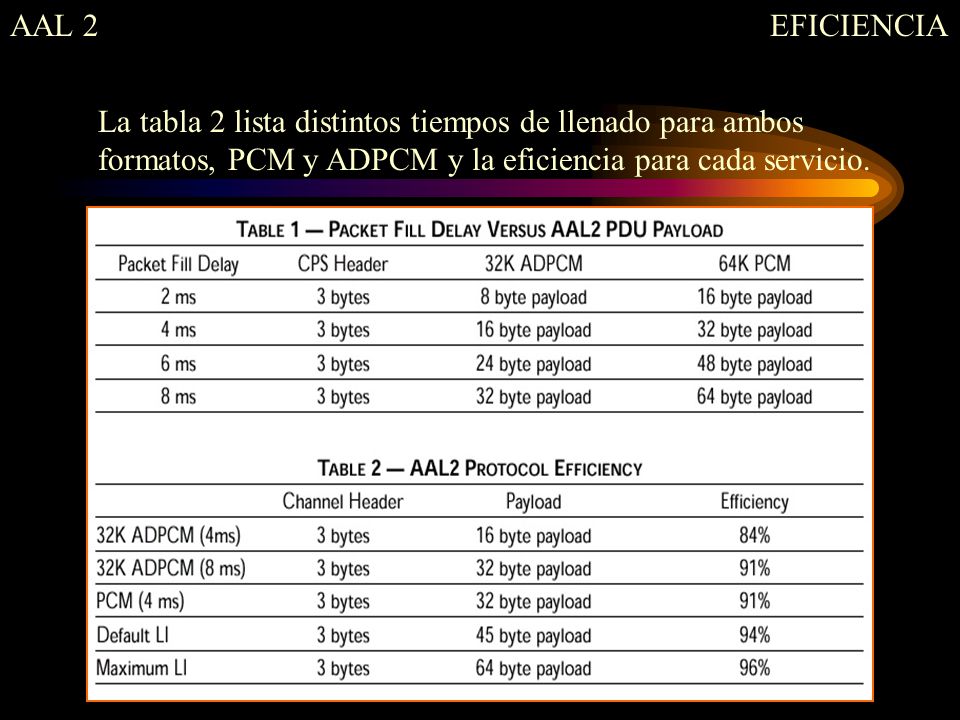

51 AAL 2 EFICIENCIA La tabla 2 lista distintos tiempos de llenado para ambos formatos, PCM y ADPCM y la eficiencia para cada servicio.

52 EFICIENCIA DEL ANCHO DE BANDA AAL 2
Debido a la complejidad del trato de ambos formatos de compresión en un canal de voz, y la complicación para empaquetar estos canales en celdas ATM, es dificultoso proveer de una fórmula para calcular teóricamente el ancho de banda necesario para soportar el servicio de voz dentro de la red ATM. Sin embargo, los siguientes gráficos ayudarán para ilustrar que eficiencia es esperada para el servicio de voz VBR en AAL 2.

53 AAL 2 EFICIENCIA Seis canales de 32K en formato ADPCM con 4ms de retardo de llenado.

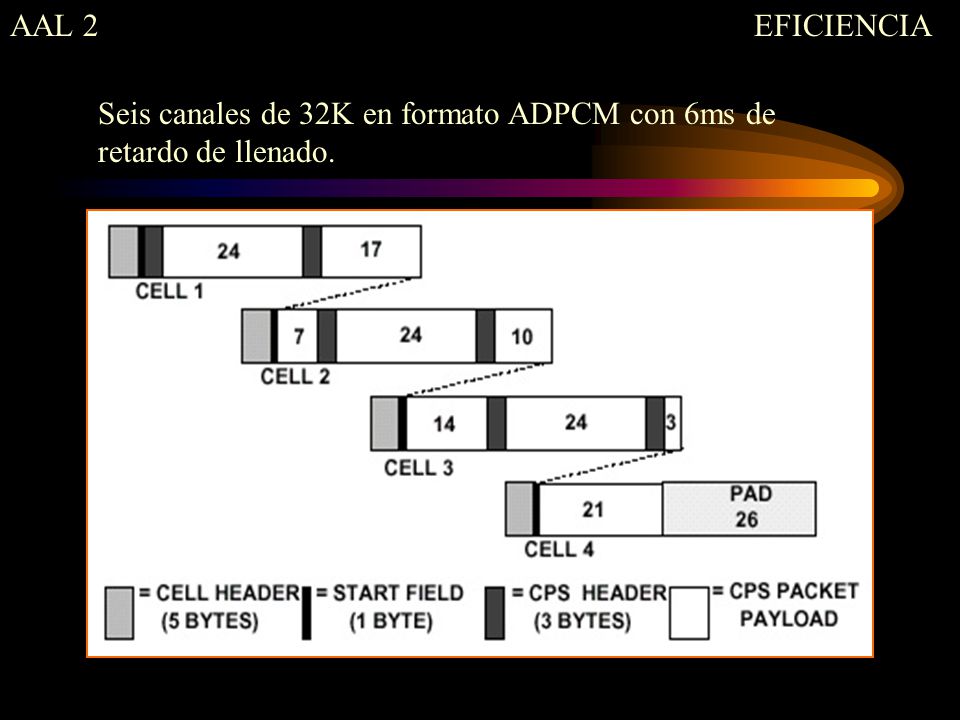

54 AAL 2 EFICIENCIA Seis canales de 32K en formato ADPCM con 6ms de retardo de llenado.

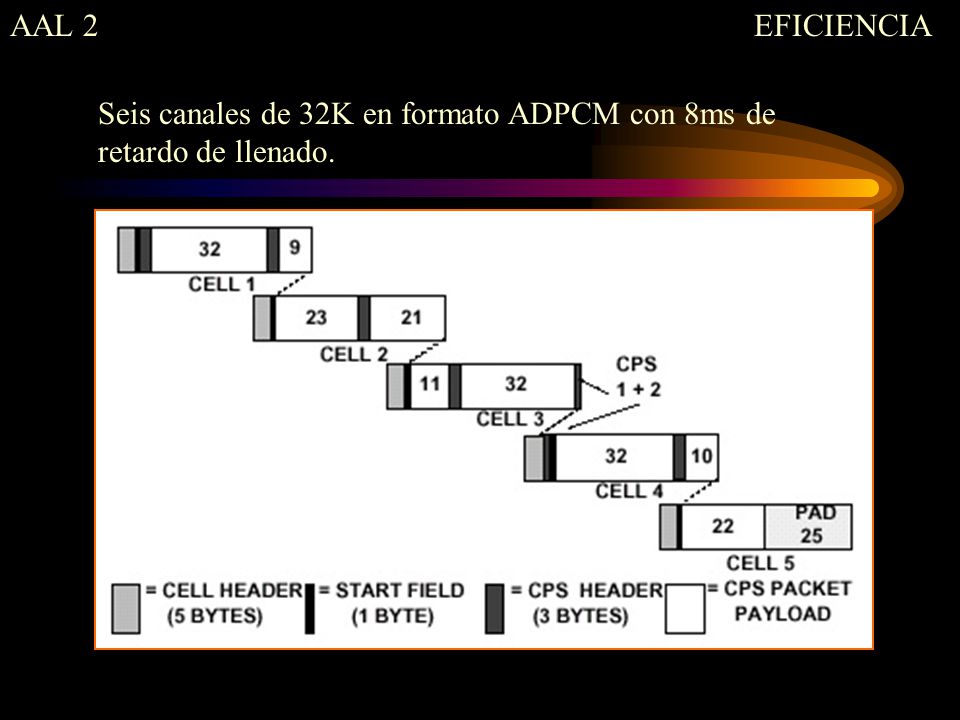

55 AAL 2 EFICIENCIA Seis canales de 32K en formato ADPCM con 8ms de retardo de llenado.

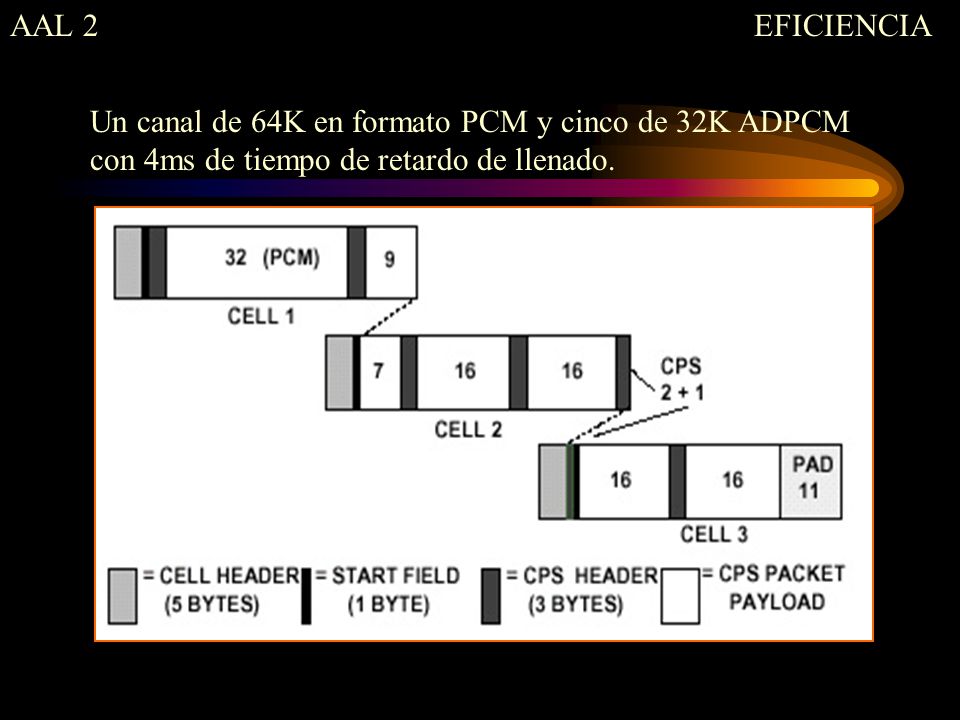

56 AAL 2 EFICIENCIA Un canal de 64K en formato PCM y cinco de 32K ADPCM con 4ms de tiempo de retardo de llenado.

57 AAL 2 EFICIENCIA La tabla 3 muestra el uso de AAL 2 para seis canales. El ancho de banda requerido para soportar la aplicación en ATM es mostrado en la última columna.

58 EFICIENCIA DEL TRONCO AAL2 PARA EL SERVICIO DE VOZ SOBRE ATM.
Otra posible manera de ver la eficiencia de la conexión AAL 2 es identificar cuantos canales pueden llevarse a través del ancho de banda fijo del tronco ATM y entre los elementos de la red ATM. Los siguientes gráficos muestran el número de canales de voz que pueden implementarse en el tronco T1 ATM usando AAL 2. El eje X muestra el retardo y el eje Y el número de canales.

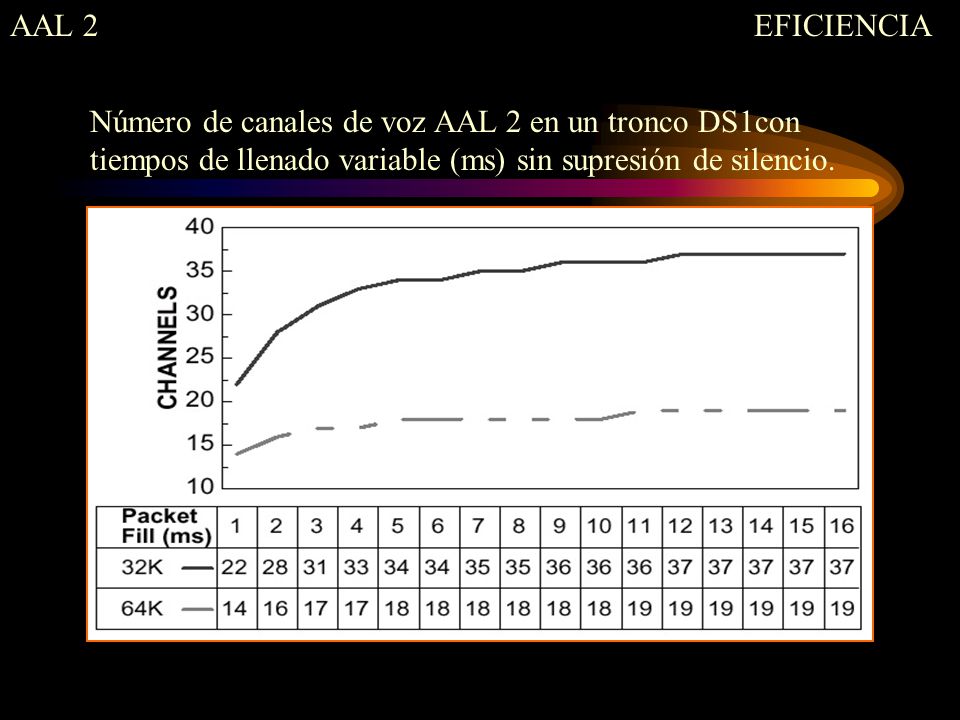

59 AAL 2 EFICIENCIA Número de canales de voz AAL 2 en un tronco DS1con tiempos de llenado variable (ms) sin supresión de silencio.

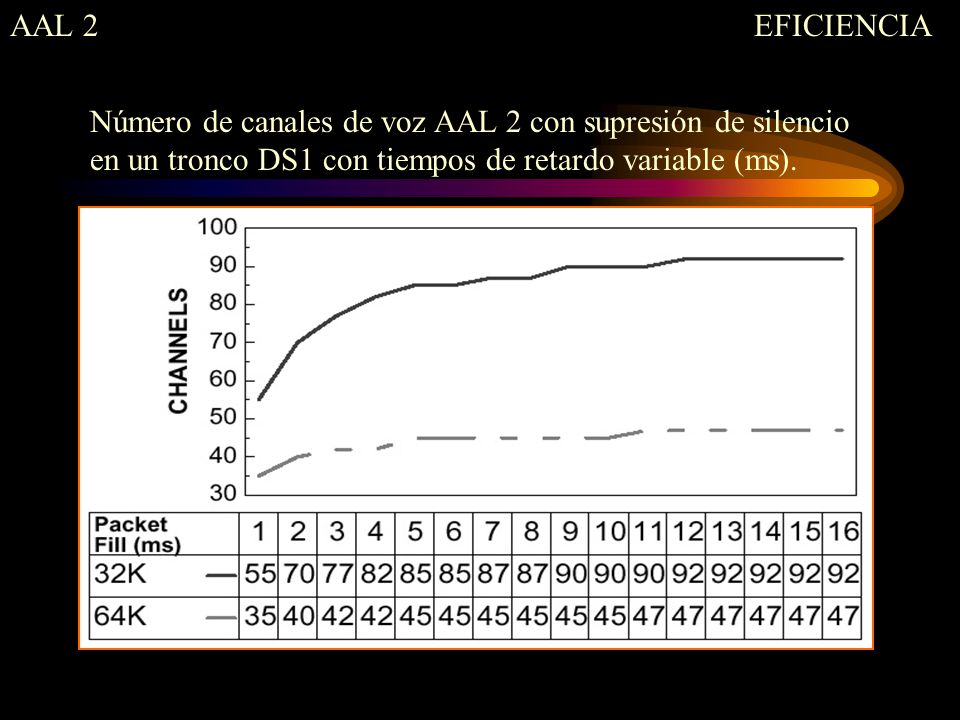

60 AAL 2 EFICIENCIA Número de canales de voz AAL 2 con supresión de silencio en un tronco DS1 con tiempos de retardo variable (ms).

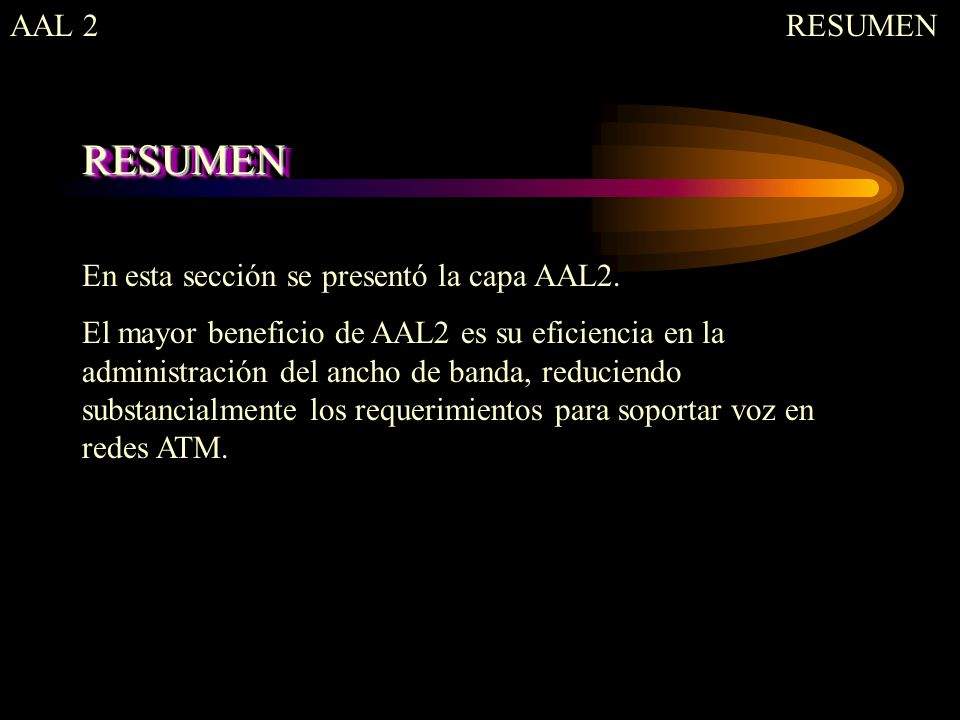

61 RESUMEN AAL 2 RESUMEN En esta sección se presentó la capa AAL2.
El mayor beneficio de AAL2 es su eficiencia en la administración del ancho de banda, reduciendo substancialmente los requerimientos para soportar voz en redes ATM.

62 AAL 3/4

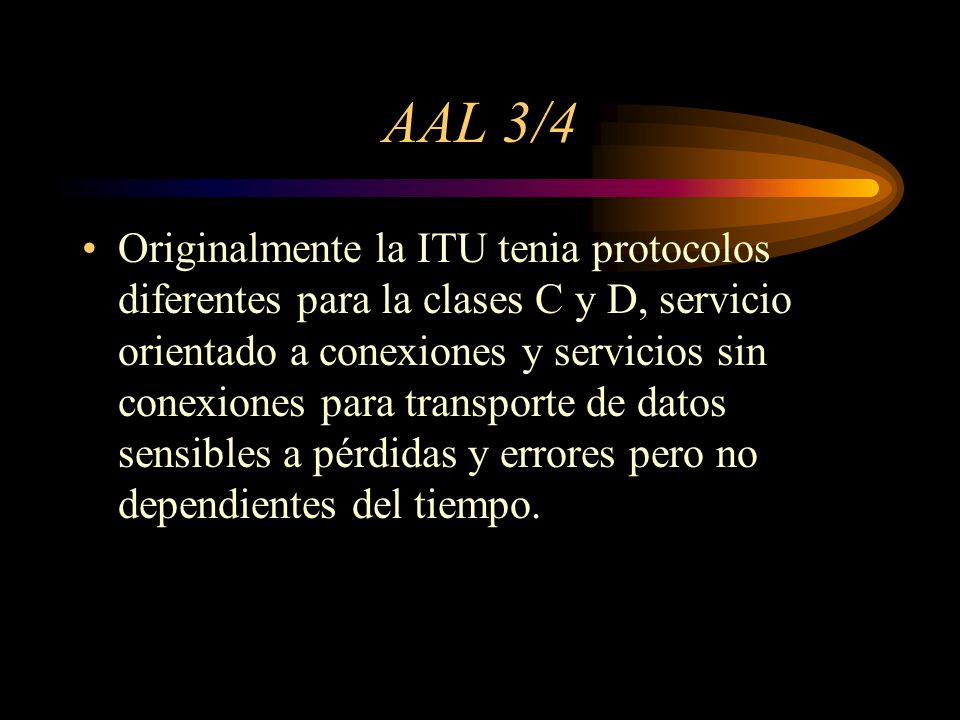

63 AAL 3/4 Originalmente la ITU tenia protocolos diferentes para la clases C y D, servicio orientado a conexiones y servicios sin conexiones para transporte de datos sensibles a pérdidas y errores pero no dependientes del tiempo.

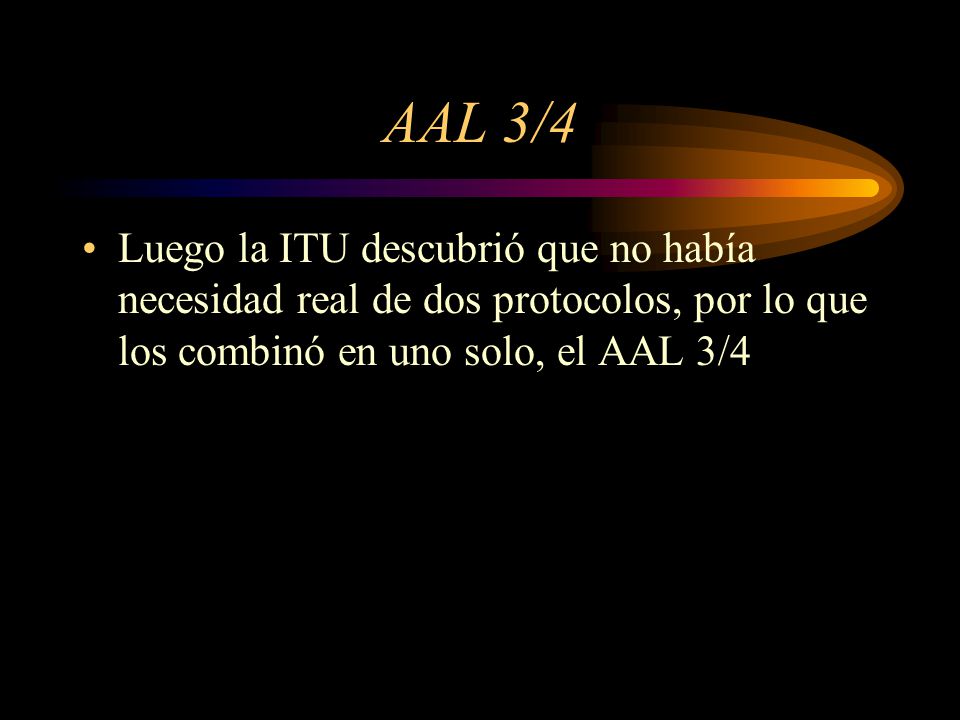

64 AAL 3/4 Luego la ITU descubrió que no había necesidad real de dos protocolos, por lo que los combinó en uno solo, el AAL 3/4

65 AAL 3/4 El AAL 3/4 puede operar de dos maneras: * Corriente * Mensajes

66 AAL 3/4 El modo de mensaje cada llamada de la aplicación al AAL 3/4 inyecta un mensaje en la red. El mensaje se entrega como tal, es decir, se conservan los límites del mensaje.

67 AAL 3/4 En el modo corrientes no se conservan los límites.
En cada modo hay disponibles transporte confiable y no confiable, es decir, sin garantías.

68 AAL 3/4 Una característica del AAL 3/4 no presentes en los otros protocolos es la multiplexión. Permite que viajen por el mismo circuito virtual múltiples sesiones de un solo host, y que se separen en el destino.

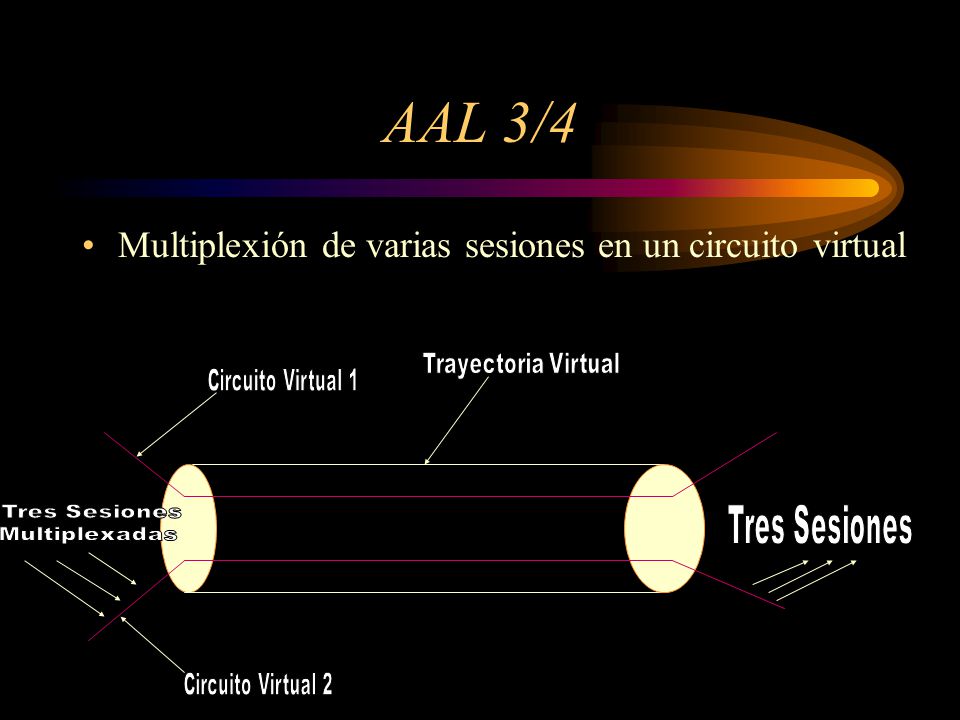

69 AAL 3/4 Multiplexión de varias sesiones en un circuito virtual
Trayectoria Virtual Circuito Virtual 1 Tres Sesiones Multiplexadas Tres Sesiones Circuito Virtual 2

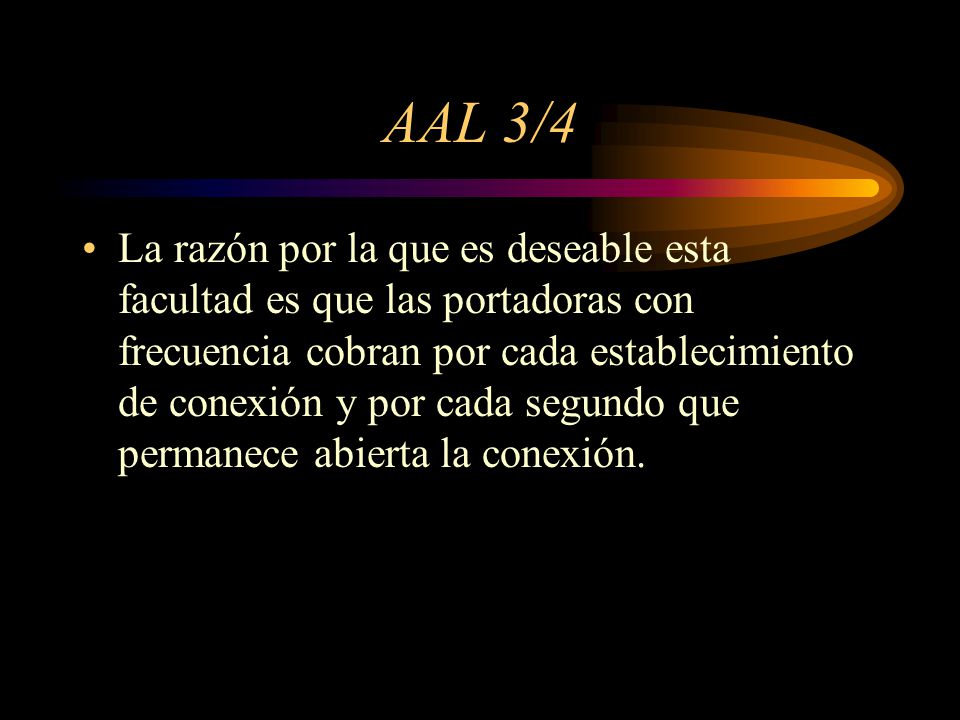

70 AAL 3/4 La razón por la que es deseable esta facultad es que las portadoras con frecuencia cobran por cada establecimiento de conexión y por cada segundo que permanece abierta la conexión.

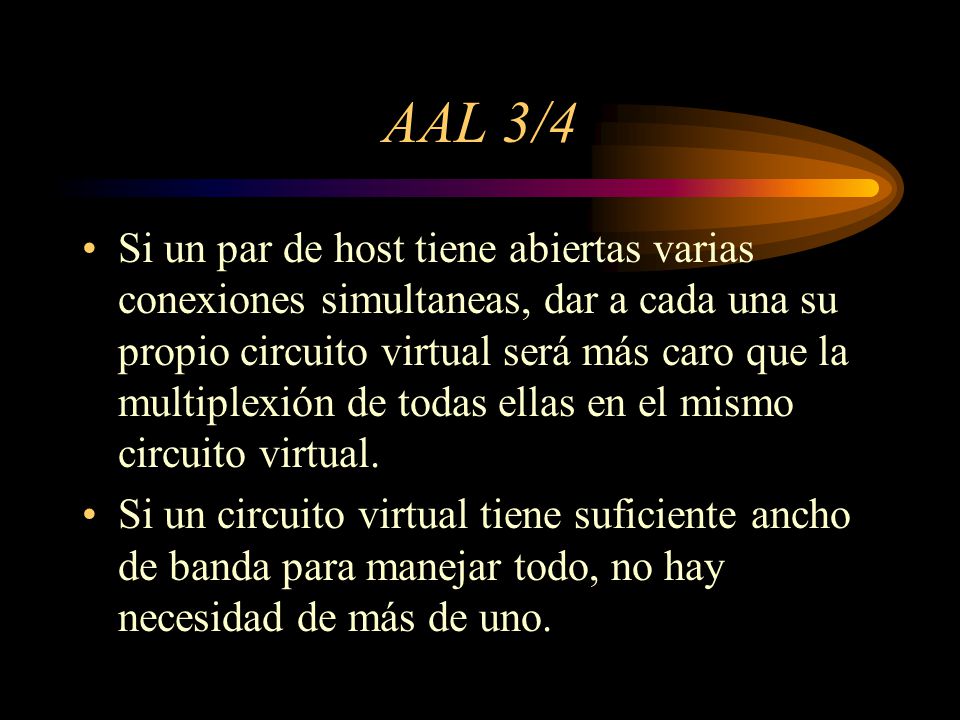

71 AAL 3/4 Si un par de host tiene abiertas varias conexiones simultaneas, dar a cada una su propio circuito virtual será más caro que la multiplexión de todas ellas en el mismo circuito virtual. Si un circuito virtual tiene suficiente ancho de banda para manejar todo, no hay necesidad de más de uno.

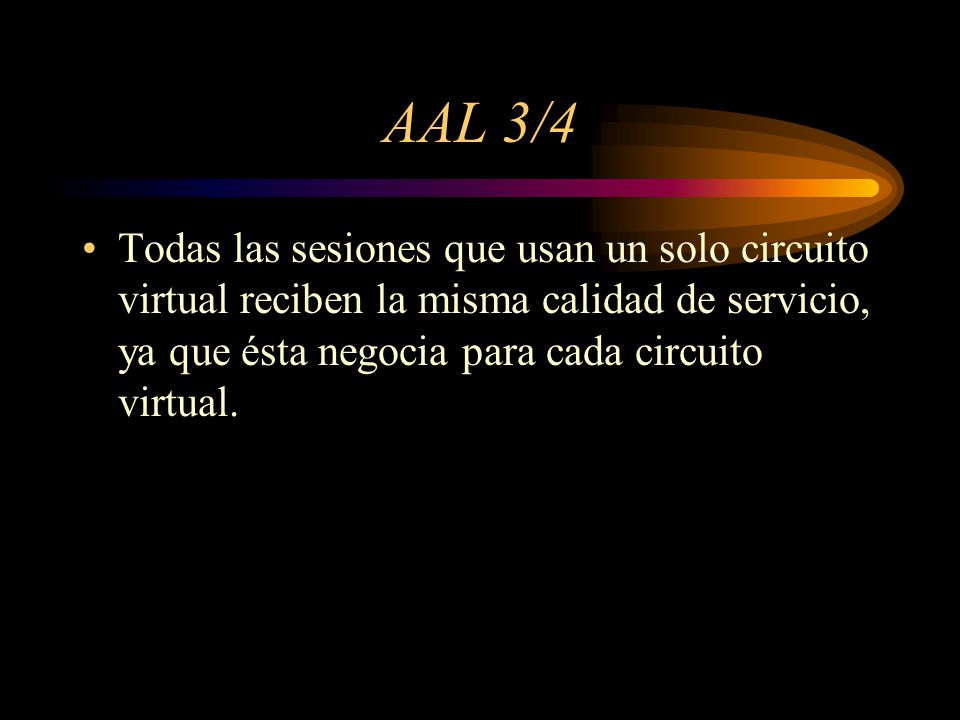

72 AAL 3/4 Todas las sesiones que usan un solo circuito virtual reciben la misma calidad de servicio, ya que ésta negocia para cada circuito virtual.

73 AAL 3/4 Esta cuestión es la verdadera razón por la que originalmente había formatos AAL 3 y AAL 4 separados: los estados unidenses querían multiplexión y los europeos no, así que cada grupo creó su propio estándar.

74 AAL 3/4 Después, los europeos decidieron que ahorrar 10 bits de cabecera no valían el precio de que los Estados Unidos y Europa no se pudieran comunicar.

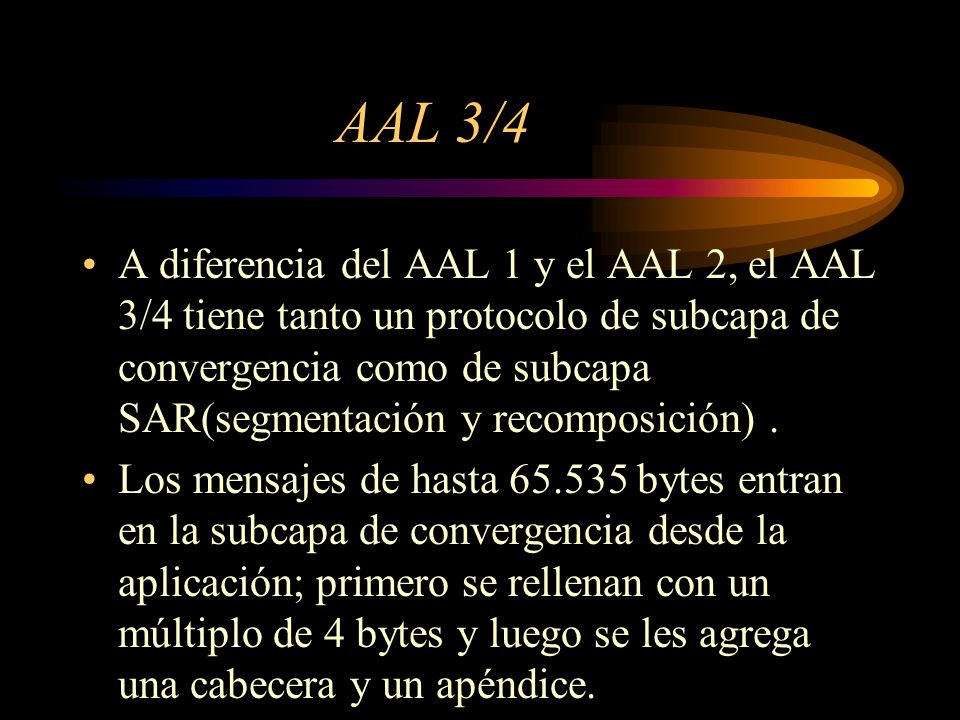

75 AAL 3/4 A diferencia del AAL 1 y el AAL 2, el AAL 3/4 tiene tanto un protocolo de subcapa de convergencia como de subcapa SAR(segmentación y recomposición) . Los mensajes de hasta bytes entran en la subcapa de convergencia desde la aplicación; primero se rellenan con un múltiplo de 4 bytes y luego se les agrega una cabecera y un apéndice.

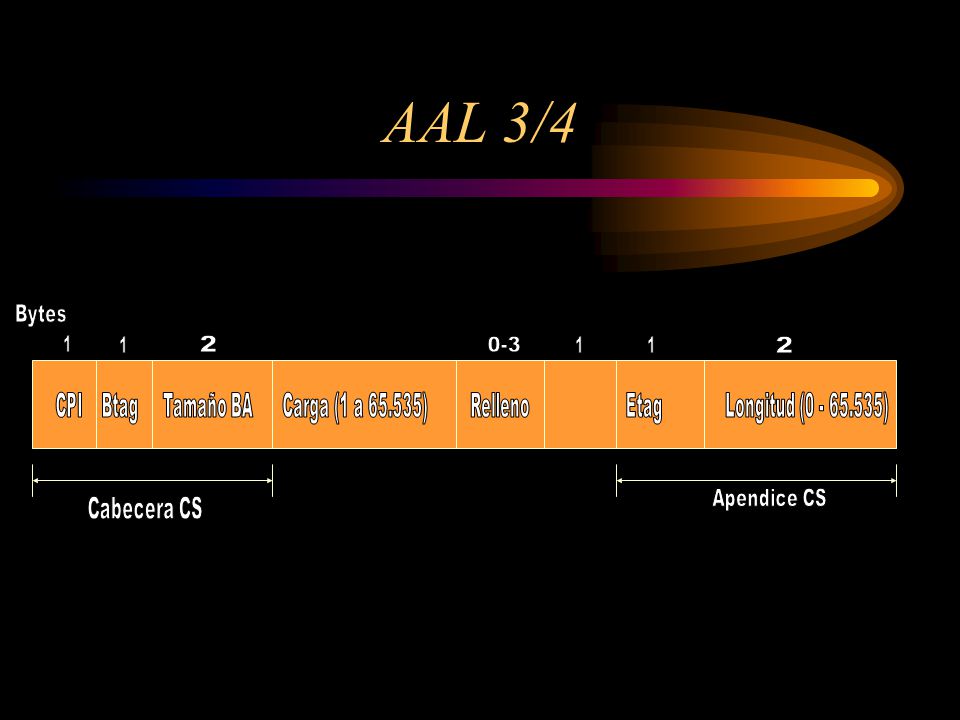

76 AAL 3/4 Bytes 1 1 2 0-3 1 1 2 CPI Btag Tamaño BA Carga (1 a ) Relleno Etag Longitud ( ) Apendice CS Cabecera CS

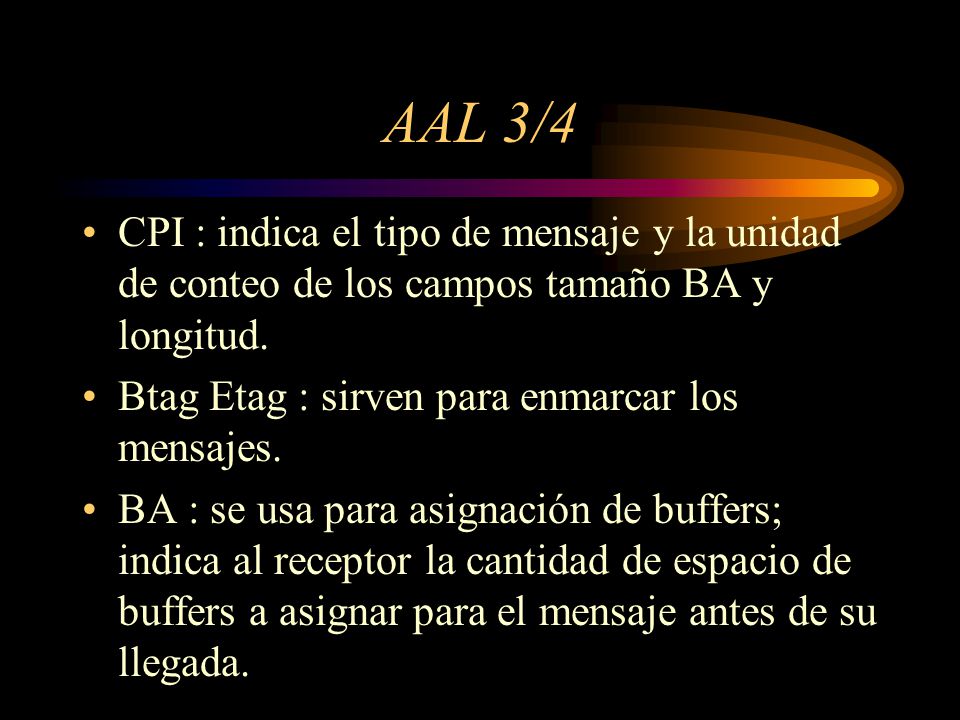

77 AAL 3/4 CPI : indica el tipo de mensaje y la unidad de conteo de los campos tamaño BA y longitud. Btag Etag : sirven para enmarcar los mensajes. BA : se usa para asignación de buffers; indica al receptor la cantidad de espacio de buffers a asignar para el mensaje antes de su llegada.

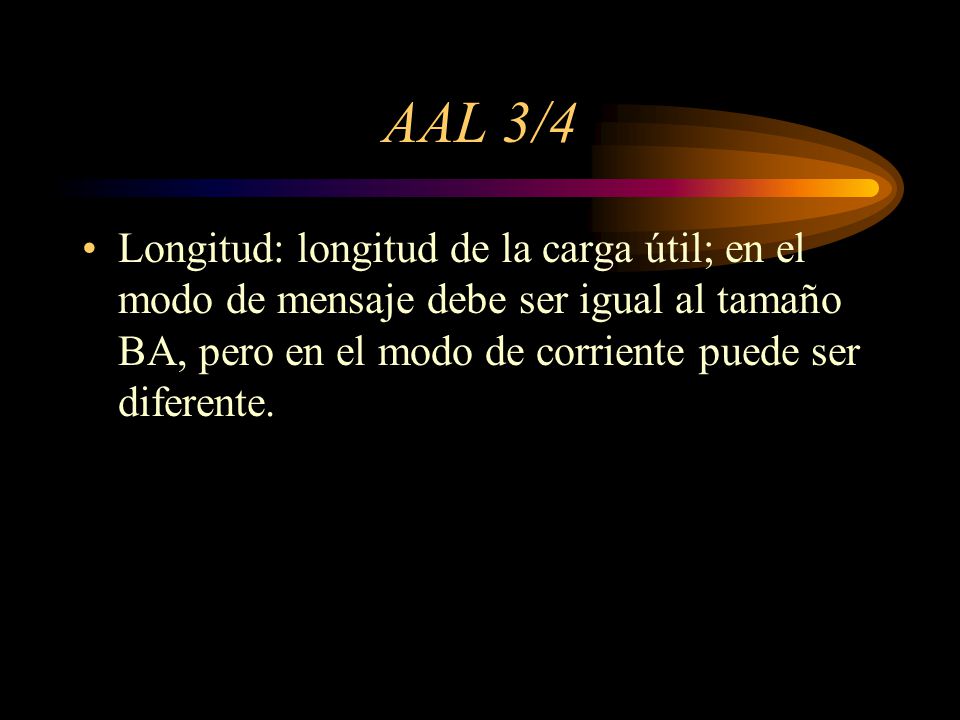

78 AAL 3/4 Longitud: longitud de la carga útil; en el modo de mensaje debe ser igual al tamaño BA, pero en el modo de corriente puede ser diferente.

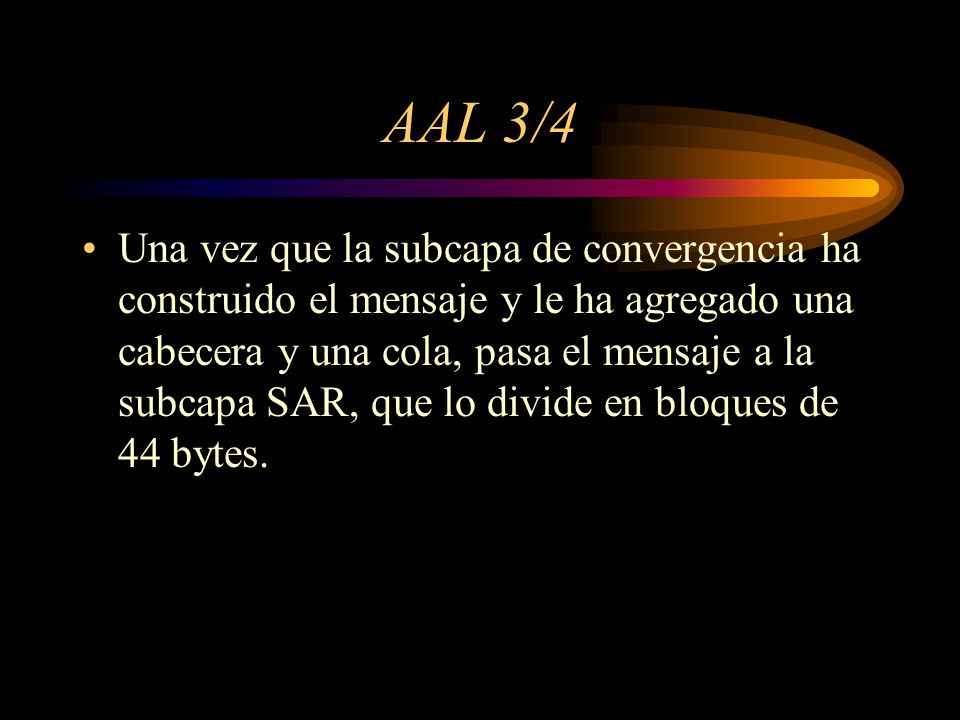

79 AAL 3/4 Una vez que la subcapa de convergencia ha construido el mensaje y le ha agregado una cabecera y una cola, pasa el mensaje a la subcapa SAR, que lo divide en bloques de 44 bytes.

80 AAL 3/4 Nótese que para manejar multiplexión, la subcapa de convergencia puede construir varios mensajes internamente al mismo tiempo y pasar bloques de 44 bytes a la subcapa SAR, primero de un mensaje, luego de otro, en cualquier orden.

81 11 Mensaje de una sola célula

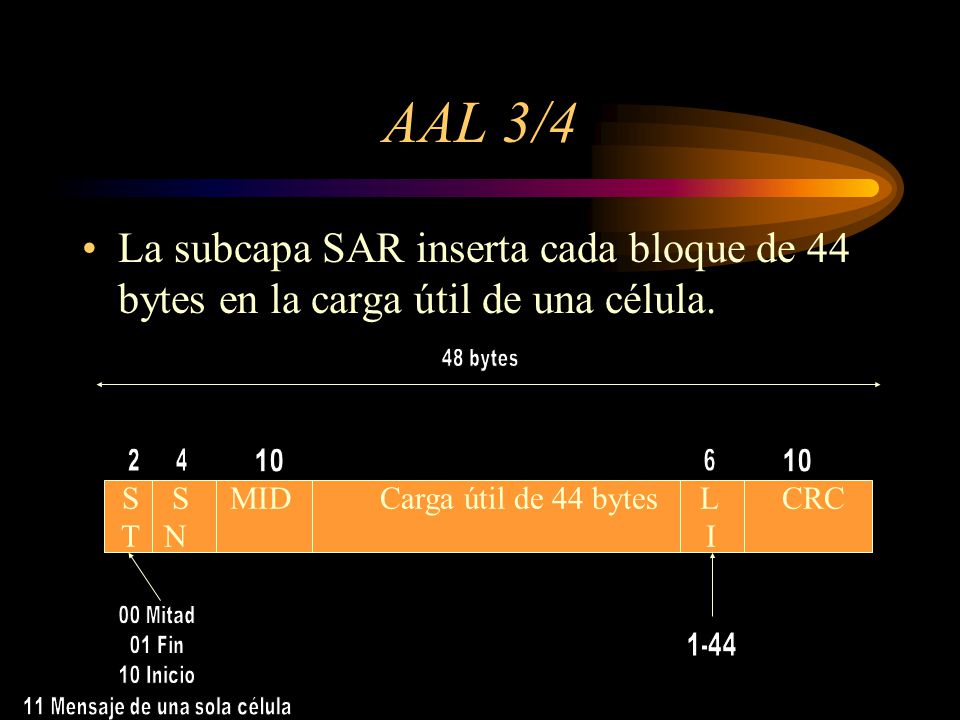

AAL 3/4 La subcapa SAR inserta cada bloque de 44 bytes en la carga útil de una célula. 48 bytes 2 4 10 6 10 S S MID Carga útil de 44 bytes L CRC T N I 00 Mitad 01 Fin 10 Inicio 11 Mensaje de una sola célula 1-44

82 AAL 3/4 Los campos de la célula AAL 3/4 son los siguientes:
ST (tipo de segmento) : sirve para enmarcar los mensajes; indica si la célula inicia un mensaje, está a la mitad de él, es la última célula o si es un mensaje pequeño, es decir, de una sola célula.

83 AAL 3/4 Sigue un número de secuencia de 4 bits, SN, para detectar células faltantes o mal introducidas. MID (identificador de multiplexión): sirve para llevar el registro de la sesión a la que pertenece cada célula.

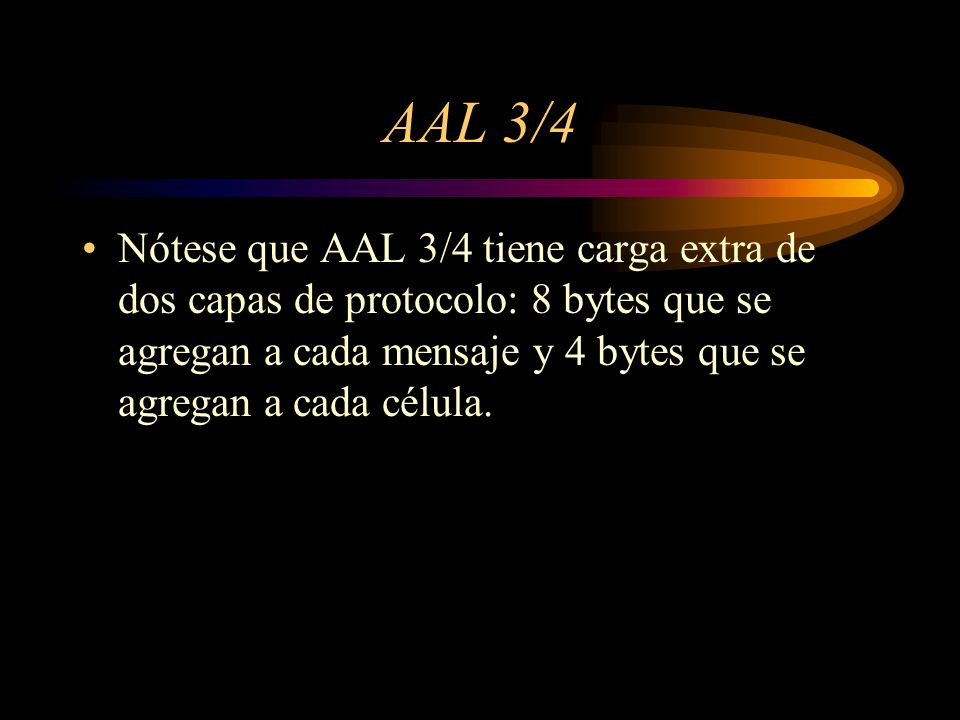

84 AAL 3/4 Nótese que AAL 3/4 tiene carga extra de dos capas de protocolo: 8 bytes que se agregan a cada mensaje y 4 bytes que se agregan a cada célula.

85 AAL 5

86 Presenta las mismas funciones de AAL 3/4, incluso su estructura
es la misma. AAL-SAP Servicio Específico CS (puede ser nula) SSCS CS primitivas Parte común CS CPCS AAL primitivas SAR SAR ATM-SAP

87 AAL 5 Se definen dos modalidades de servicio: Modo Mensaje: La SDU se pasa através de la interfaz con la capa AAL a través de una sóla IDU (Interface Data Unit) Modo Flujo (streaming): La SDU se pasa a través de la interfaz en una o más IDU. Procedimientos: OPeraciones Fiables (assured): Cada AAL-SDU se entrega con el mismo contenido enviado por la entidad emisora.(Retransmisiones) Operaciones no fiables (non-assured): Las AAL-SDU pueden perderseo llegar erróneas. (No retransmisiones)

88 AAL 5 Características del protocolo de las subcapas SAR y CS: Utilización de indicación ATM (U-U) para el soporte de la función de segmentación y reensamblaje. Indicación, en la información (UU) de la CPCS-PDU, de cuando se llega al final de la SDU. Detección de células perdidas, mal insertadas o información errónea de usuario mediante CRC en la cola CPCS-PDU.

89 PTI: Tipo de carga útil (1ó 0)

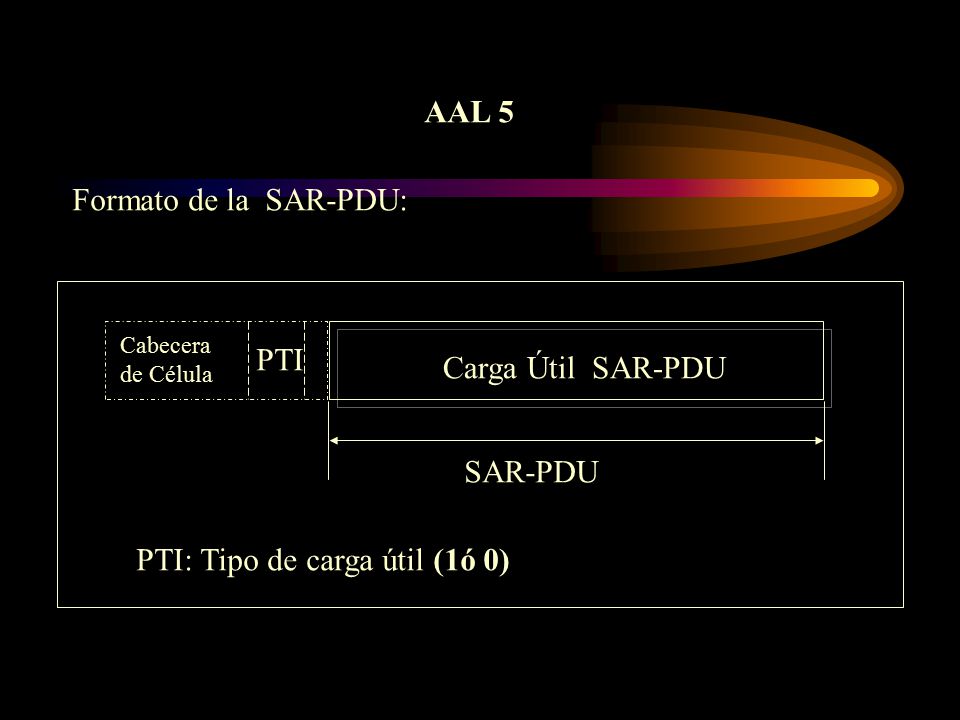

AAL 5 Formato de la SAR-PDU: Cabecera de Célula PTI Carga Útil SAR-PDU SAR-PDU PTI: Tipo de carga útil (1ó 0)

90 El campo CPI no se uriliza en la actualidad.

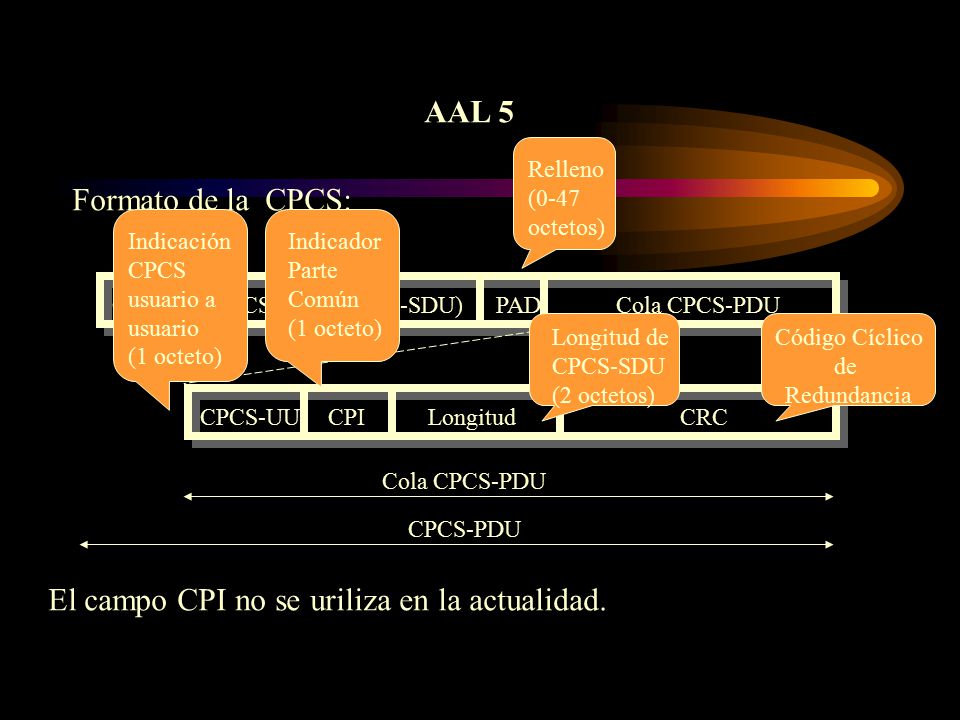

AAL 5 Relleno (0-47 octetos) Formato de la CPCS: Indicación CPCS usuario a usuario (1 octeto) Indicador Parte Común (1 octeto) Carga útil CPCS-PDU (CPCS-SDU) PAD Cola CPCS-PDU Longitud de CPCS-SDU (2 octetos) Código Cíclico de Redundancia CPCS-UU CPI Longitud CRC Cola CPCS-PDU CPCS-PDU El campo CPI no se uriliza en la actualidad.

91 Bibliografía Redes de Alta velocidad Jesús García Tomás 1997
A Management Briefing on Adapting Voice For ATM Networks An AAL2 Tutorial Mike McLoughlin, John O’Neil
