Se define como el tiempo que transcurre desde que el primer bit de una celda sale del origen hasta que el último bit de la celda pasa por el destino Esta.

Presentación del tema: "Se define como el tiempo que transcurre desde que el primer bit de una celda sale del origen hasta que el último bit de la celda pasa por el destino Esta."— Transcripción de la presentación:

1 Se define como el tiempo que transcurre desde que el primer bit de una celda sale del origen hasta que el último bit de la celda pasa por el destino Esta determinado por varios factores: –Retardo de codificación: tiempo necesario para convertir una señal no digital a digital o para comprimir grandes volúmenes de datos antes de ser transmitidos –Retardo de paquetización: tiempo que transcurre para disponer del número de bits necesarios para formar una celda ATM, dependerá del tipo de capa de adaptación usada y de la velocidad de la fuente 1.3REQUERIMIENTOS (3) RETARDO EN EL TRANSITO DE CELDAS

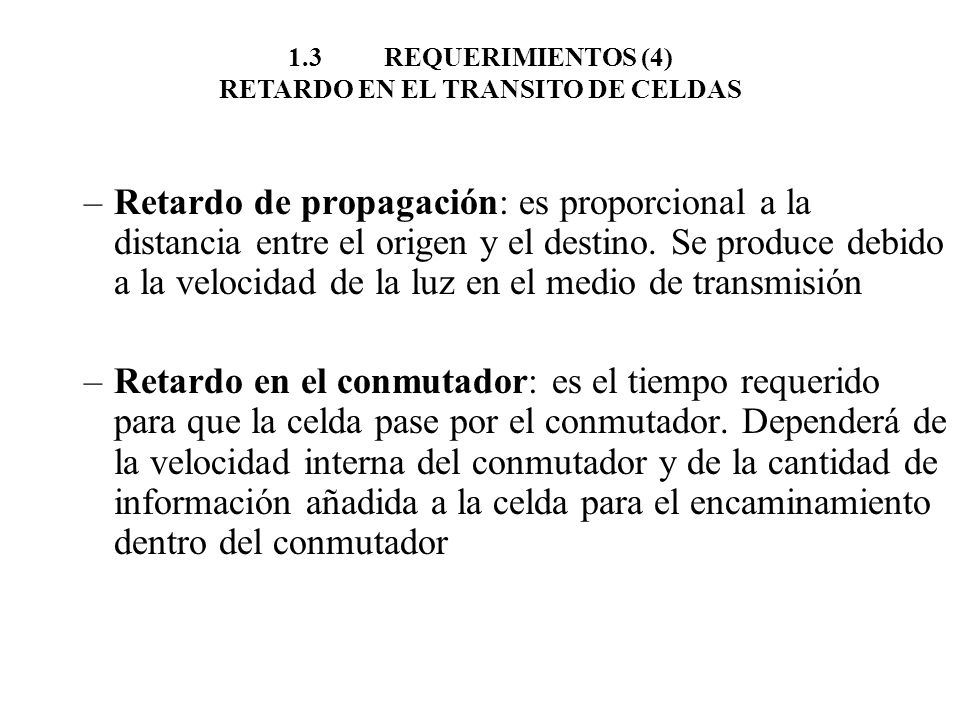

2 –Retardo de propagación: es proporcional a la distancia entre el origen y el destino. Se produce debido a la velocidad de la luz en el medio de transmisión –Retardo en el conmutador: es el tiempo requerido para que la celda pase por el conmutador. Dependerá de la velocidad interna del conmutador y de la cantidad de información añadida a la celda para el encaminamiento dentro del conmutador 1.3REQUERIMIENTOS (4) RETARDO EN EL TRANSITO DE CELDAS

3 –Retardo en la cola de los buffers: es aleatorio y es introducido por los buffers que hay en los dispositivos de conmutación durante los periodos de tiempo en los que la velocidad del flujo que llega al buffer es mayor que la velocidad del enlace –Retardo de reensamblado: en algunas aplicaciones las celdas de una aplicación deben ser almacenadas en el destino antes de ser pasadas a la aplicación. Por ejemplo, algunas celdas de voz son almacenadas para que al reproducirlas se puedan proporcionar a una velocidad constante de 64-Kbps. Fijada una conexión todos los retardos son constantes excepto el retardo producido por los buffers 1.3REQUERIMIENTOS (5) RETARDO EN EL TRANSITO DE CELDAS

4 El retardo de dos celdas consecutivas de una misma conexión varía a lo largo del tiempo y por lo tanto se produce un cambio respecto al intervalo de tiempo esperado entre dos celdas consecutivas Las variaciones del retardo de celdas debidos a los efectos de la red son mínimo debido a que: –El protocolo ATM es diseñado para minimizar el procesamiento suplementario en los nodos –Los conmutadores ATM se han diseñado para ofrecer un rendimiento extremadamente alto. 1.3REQUERIMIENTOS (6) VARIACION DEL RETARDO DE CELDAS

5 Incluso si la aplicación transmite a velocidad constante es posible que exista una variación en el retardo de celdas 1.3REQUERIMIENTOS (7) VARIACION DEL RETARDO DE CELDAS CBR Delay Espacio entre celdas Esta celda es retardada más de la cuenta debido a los retardos de los buffers Una celda de otra fuente ocupa la posición que esperabamos que tuviera una celda de la conexión

6 2.3 CATEGORIAS DE SERVICIO ATM O CAPACIDADES DE TRANSFERENCIA (3) Parámetros de calidad de servicio CLR (Cell Loss Ratio) –Es el cociente entre las celdas pérdidas y el total de celdas transmitidas. –Se pueden considerar dos valores, uno para el flujo CLP=0 y otro para el flujo CLP=1 CTD (Cell Tranfer Delay) –Es el tiempo que pasa desde que una celda sale del nodo origen hasta que entra en el nodo destino. Como parámetros de calidad de servicio se utilizan el máximo retardo de transferencia de celdas y la media del retardo de transferencia de celdas CDV (Cell Delay Variation) –Es una medida de las variaciones que hay en el tiempo que pasa entre la llegada de dos celdas consecutivas en el destino. Celdas que son enviadas a la red espaciadas regularmente en el tiempo, pueden llegar con intervalos de tiempo no regulares.
