1 Trabajo Redes Transmisión de voz sobre redes ATM Autor: Rafael Teruel Saez.

2 Índice de contenidos: Introducción. Digitalización y Codificación de Voz. Calidad de la Voz. Transmisión de Voz: Emulación de circuitos. VTOA (voz sobre ATM). Conclusiones. Bibliografía.

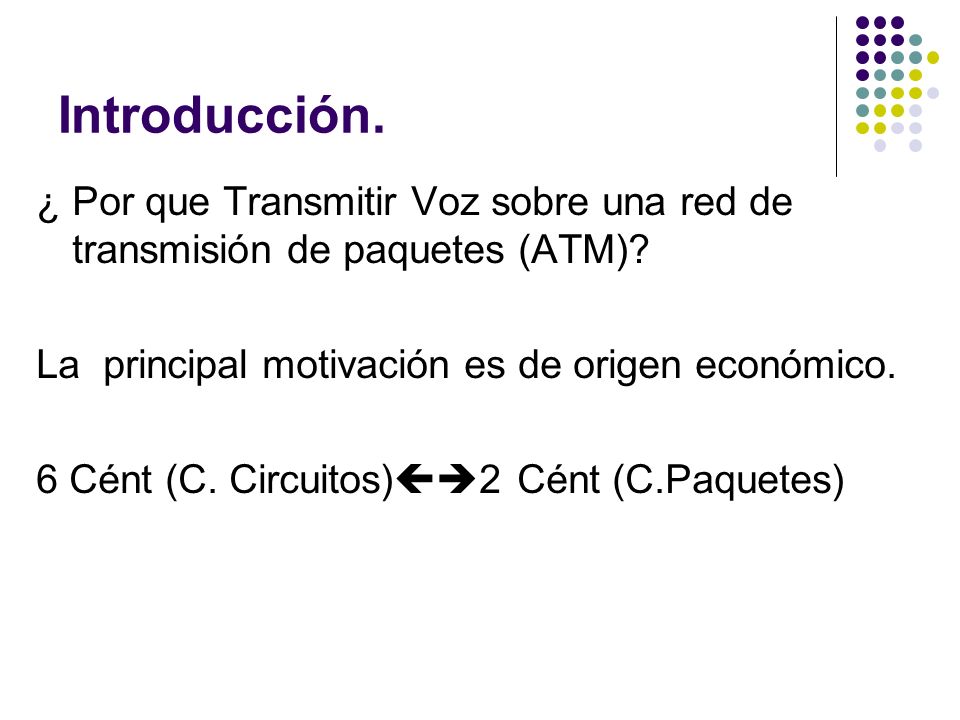

3 Introducción. ¿ Por que Transmitir Voz sobre una red de transmisión de paquetes (ATM)? La principal motivación es de origen económico. 6 Cént (C. Circuitos) 2 Cént (C.Paquetes)

4 Introducción. Soluciones adoptadas: RDSI (Red digital de Servicios Integrados). Frame Relay. ATM. VoIP.

5 Introducción. Ventajas: El precio del servicio de voz se abarata. Desventajas: Digitalización y Codificación de la voz. Calidad de la voz. las desventajas aparecen al intentar transmitir voz sobre una red orientada a la trnsmision de datos.

6 Digital. y cod. de la Voz Digitalización de una señal de Voz: Tma de Nyquist Frec.Muestreo 4KHZ Codificación de una señal de Voz: PCM.

7 Calidad de la Voz. Factores que influyen en la Calidad. voz: Codificación y Compresión de la señal. Empaquetado. Acceso a la red y retardo de propagación. Eco. Perdida de paquetes. Tratamiento de silencios (56 %).

8 Calidad de la Voz. Factores que influyen en la Calidad. voz: Llegada de los paquetes al receptor (Problema de jitter).

9 Calidad de la Voz. Retardos promedio de un paquete de Voz:

10 Transmisión de voz sobre ATM Ventajas de ATM para la transmisión. voz: ATM tiene una velocidad de transmisión muy elevada. Es una red orientada a conexión. Ofrece servicios de transporte para diferentes tipos de tráfico a diferentes velocidades: CBR (Constant bit rate). VBR (Variable bit rate). UBR (Undefined bit rate). AVR (Available bit rate).

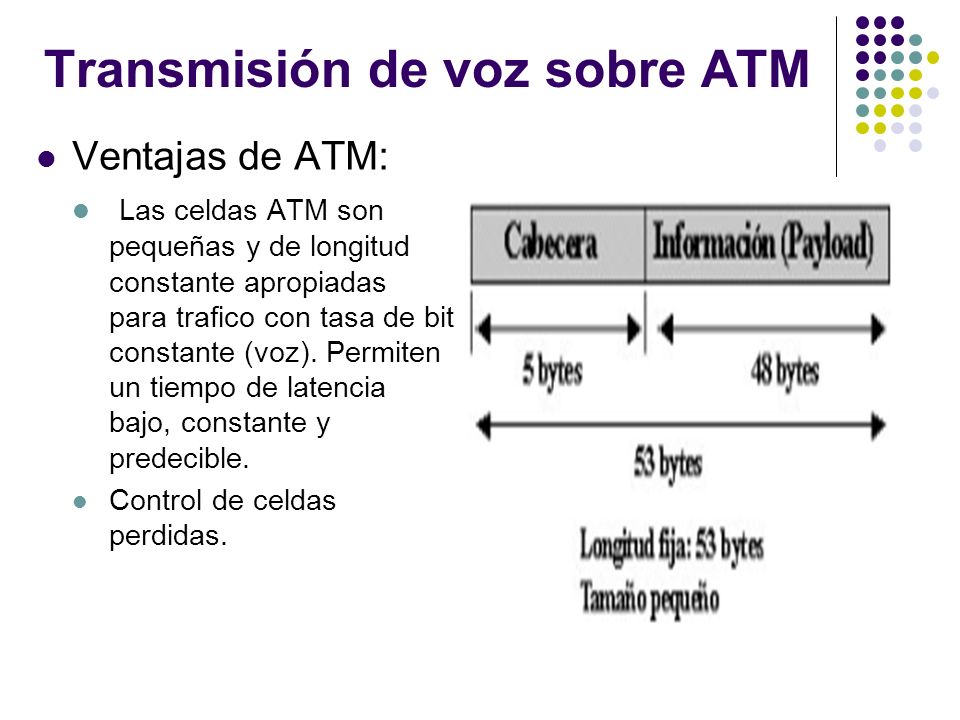

11 Transmisión de voz sobre ATM Ventajas de ATM: Las celdas ATM son pequeñas y de longitud constante apropiadas para trafico con tasa de bit constante (voz). Permiten un tiempo de latencia bajo, constante y predecible. Control de celdas perdidas.

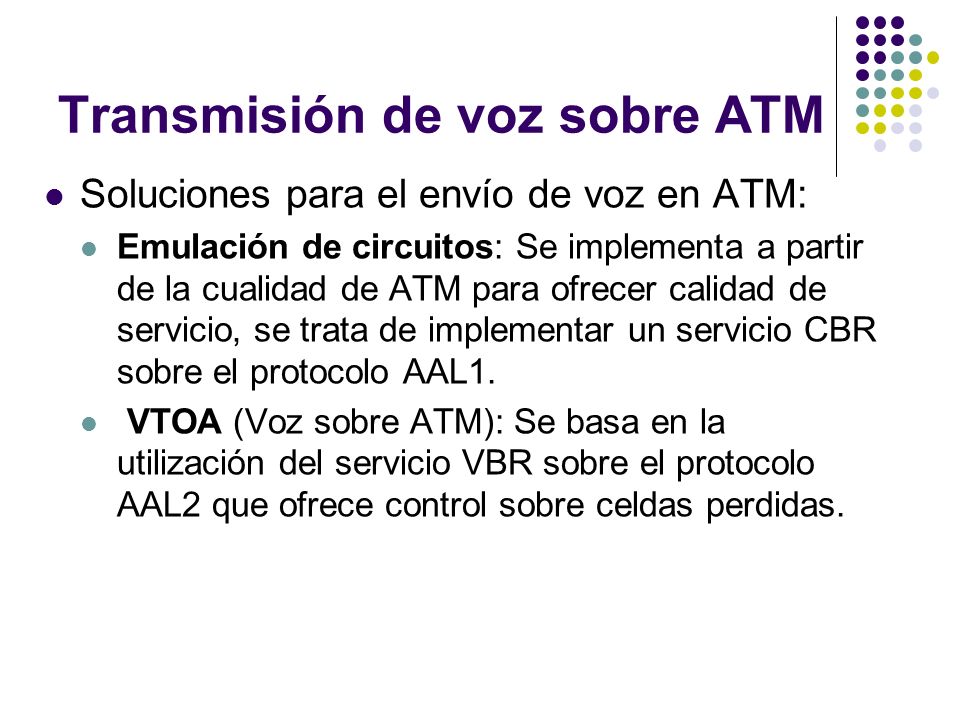

12 Transmisión de voz sobre ATM Soluciones para el envío de voz en ATM: Emulación de circuitos: Se implementa a partir de la cualidad de ATM para ofrecer calidad de servicio, se trata de implementar un servicio CBR sobre el protocolo AAL1. VTOA (Voz sobre ATM): Se basa en la utilización del servicio VBR sobre el protocolo AAL2 que ofrece control sobre celdas perdidas.

13 Emulación de circuitos. Se crea un canal permanente entre el origen y el destino a través de la red ATM. Las funciones de AAL1 se def. en ITU-T I

14 Emulación de circuitos. El tipo de servicio utilizado es el CBR : La estructura de este segmento permite controlar la perdida de celdas: SN Numero de secuencia. SNP Protección del numero de secuencia.

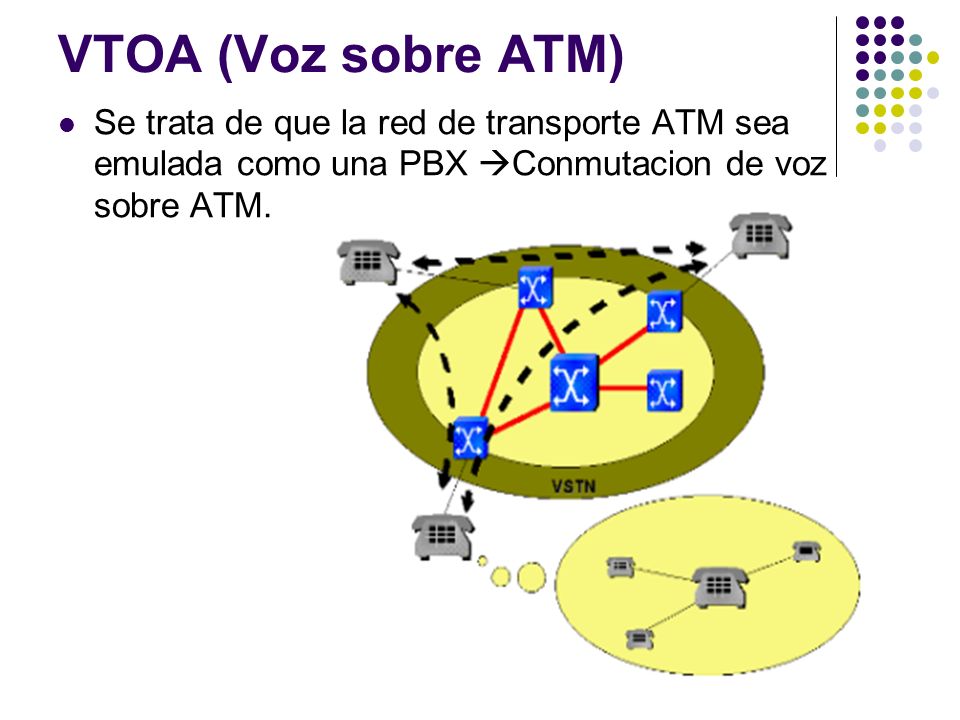

15 VTOA (Voz sobre ATM) Se trata de que la red de transporte ATM sea emulada como una PBX Conmutacion de voz sobre ATM.

16 VTOA (Voz sobre ATM) Características: Señalización centralita canales de voz independientes. Utilización mas coherente del ancho de banda. Voz. Otros servicios (multimedia,…). La conmutación de voz elimina la necesidad de grandes centralitas. Las tablas de encaminamiento son mas sencillas, escalables y de menor coste.

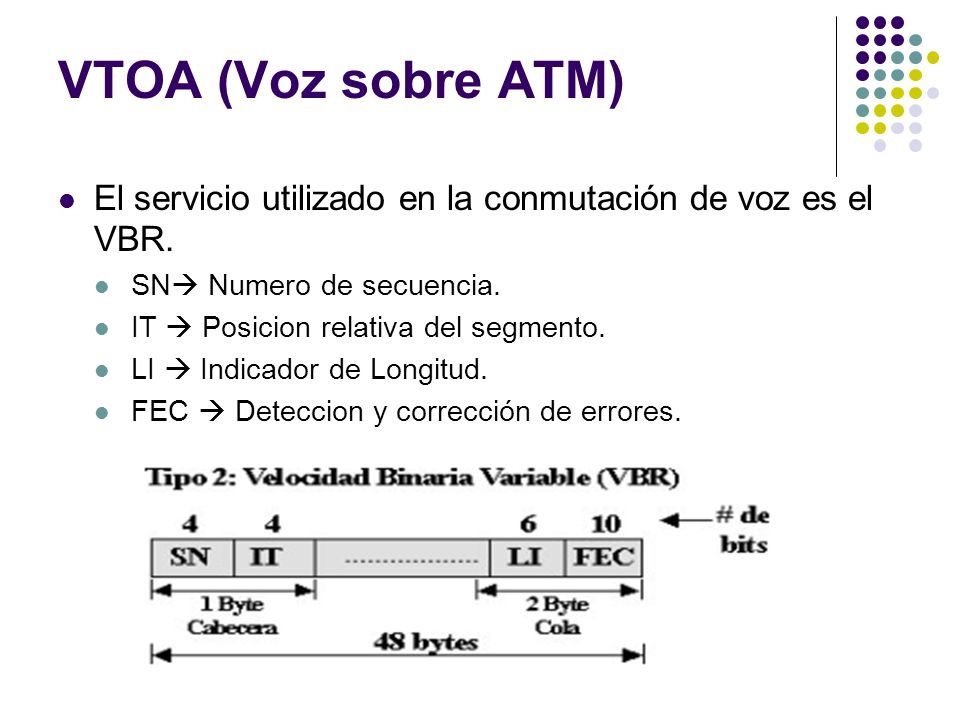

17 VTOA (Voz sobre ATM) El servicio utilizado en la conmutación de voz es el VBR. SN Numero de secuencia. IT Posicion relativa del segmento. LI Indicador de Longitud. FEC Deteccion y corrección de errores.

18 VTOA (Voz sobre ATM) LA Conmutación de voz a través de AAL2 se define el la ITU-T I CPS-Packet. CPS-Protocol Data Unit (CPS-PDU).

19 VTOA (Voz sobre ATM) El CPS-Packet permite la identificación de usuarios multiplexados dentro dl mismo VCC. CID 248 usuarios individuales por VCC.

20 Conclusiones. ATM resulta adecuada para la transmisión de voz y datos. Su overhead y alto coste hacen que solo sea rentable su utilización a velocidades superiores a 2 Mb/s. La transmisión de voz sobre ATM es posible pero debido al alto coste de la tecnología no resulta económicamente rentable.

21 Bibliografía. Tanenbaum, Andrew S.: Redes de Computadoras, 3ª Ed. Prentice-Hall, Unitronics Comunicaciones (1999, 2000). ATM – Orígenes y Fundamentos. Unitronics Comunicaciones (2000). La otra cara de ATM: Transmisión de Banda Ancha. Redes ATM (2000). RDSI de Banda Ancha (2001). En normas ITU-T: I Capa de adaptación del modo transferencia asíncrono tipo 1 I Especificación de la capa de adaptación del modo de transferencia asíncrono tipo 2 de la RDSI-BA.
