2 AAL (CAPA DE ADAPTACION ATM) Definición * Es una capa de adaptación para poder segmentar las tramas en celdas. * Podemos decir también que es un protocolo de transporte con una arquitectura propia.

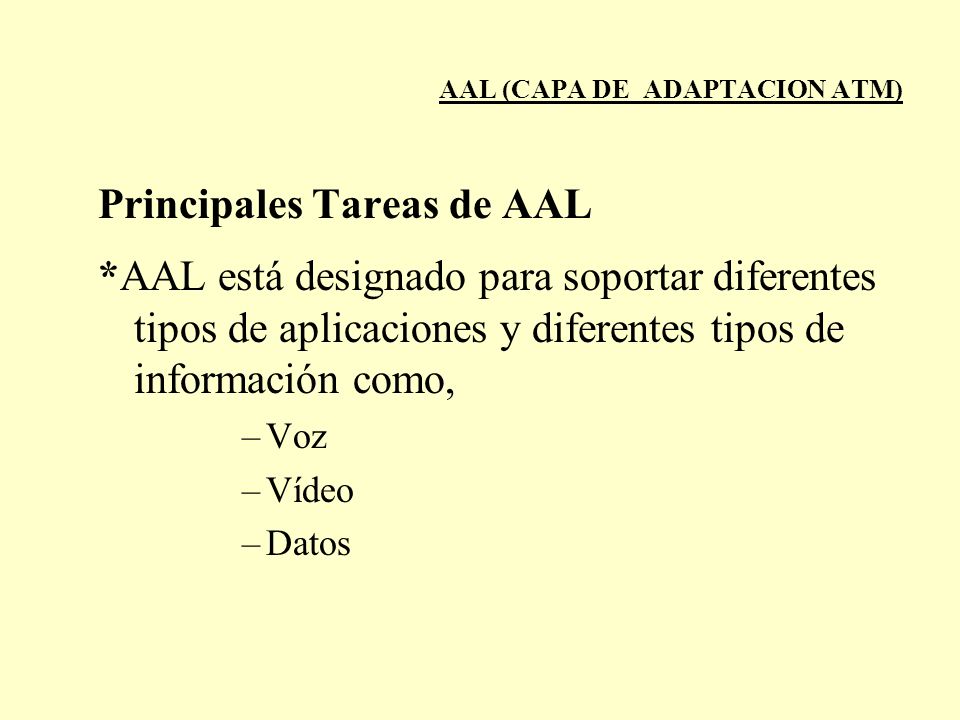

3 AAL (CAPA DE ADAPTACION ATM) Principales Tareas de AAL *AAL está designado para soportar diferentes tipos de aplicaciones y diferentes tipos de información como, –Voz –Vídeo –Datos

4 AAL (CAPA DE ADAPTACION ATM) Comportamiento de AAL con respecto a la transmisión de Voz, Vídeo y Datos. * Voz y baja calidad de transmisión de Vídeo: tolerancia alta de errores. * Transmisión de datos: tolerancia baja de errores. * Red y Vídeo: Retardo de red constante * Datos: Retardo de red variable. Transmisión asíncrona.

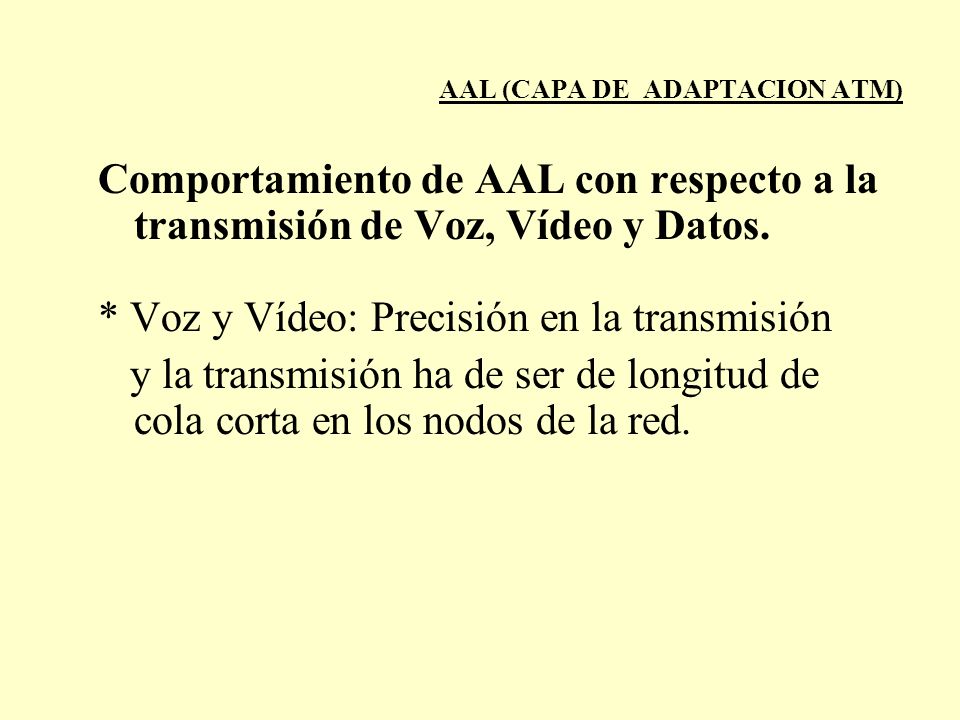

5 AAL (CAPA DE ADAPTACION ATM) Comportamiento de AAL con respecto a la transmisión de Voz, Vídeo y Datos. * Voz y Vídeo: Precisión en la transmisión y la transmisión ha de ser de longitud de cola corta en los nodos de la red.

6 AAL (CAPA DE ADAPTACION ATM) SUBCAPAS DE AAL * AAL debe trabajar con conexiones Asíncronas para datos y Síncronas para aplicaciones de Voz y Vídeo. * SUBCAPAS: - CS (Capa de convergencia) - SAR (Capa de segmentación y reensamblación)

7 AAL (CAPA DE ADAPTACION ATM) CLASES DE TRAFICO Finalidad: Convertir y agregar diferentes tráficos dentro de formatos standards para soportar el uso de diferentes aplicaciones.

8 AAL (CAPA DE ADAPTACION ATM) Clases: clase A CBR (Constant Bit Rate). - Conexión orientada, ej. CBR para vídeo. - Relación de Transmisión entre el origen y el destino: Requerida

9 AAL (CAPA DE ADAPTACION ATM) Clases: clase B VBR (Variable Bit Rate). - Conexión orientada, ej. VBR Voz para vídeo. - Relación de Transmisión entre el origen y el destino: Requerida

10 AAL (CAPA DE ADAPTACION ATM) Clases: clase C VBR (Variable Bit Rate). - Conexión orientada. Ej. Servicios de datos - Relación de Transmisión entre el origen y el destino: No Requerida

11 AAL (CAPA DE ADAPTACION ATM) Clases: clase D VBR (Variable Bit Rate). - Conexión menor. Ej. Servicios datagrama. - Relación de Transmisión entre el origen y el destino: No Requerida

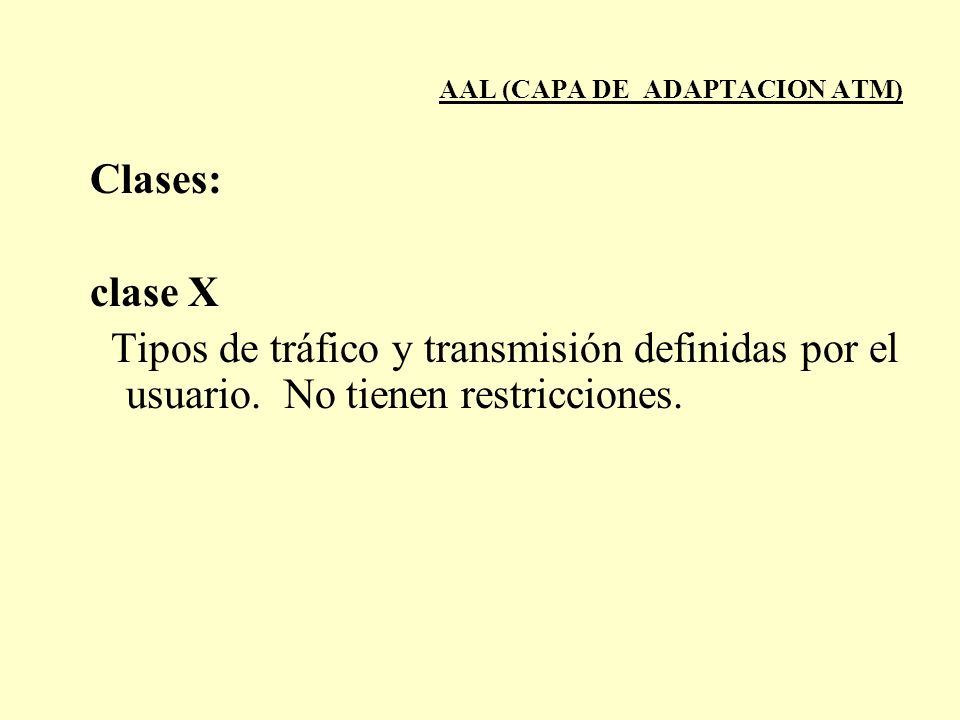

12 AAL (CAPA DE ADAPTACION ATM) Clases: clase X Tipos de tráfico y transmisión definidas por el usuario. No tienen restricciones.

13 AAL (CAPA DE ADAPTACION ATM) Clases: Soporte de Operaciones para las clases. Transmisión Síncrona : Clases A y B Transmisión Asíncrona: Clases C y D Bit de Transferencia Constante: Clase A Bit de Transferencia Variable: Clases B,C y D Modo de conexión Orientada: Clases B y C Modo de conexión menor: Clase D.

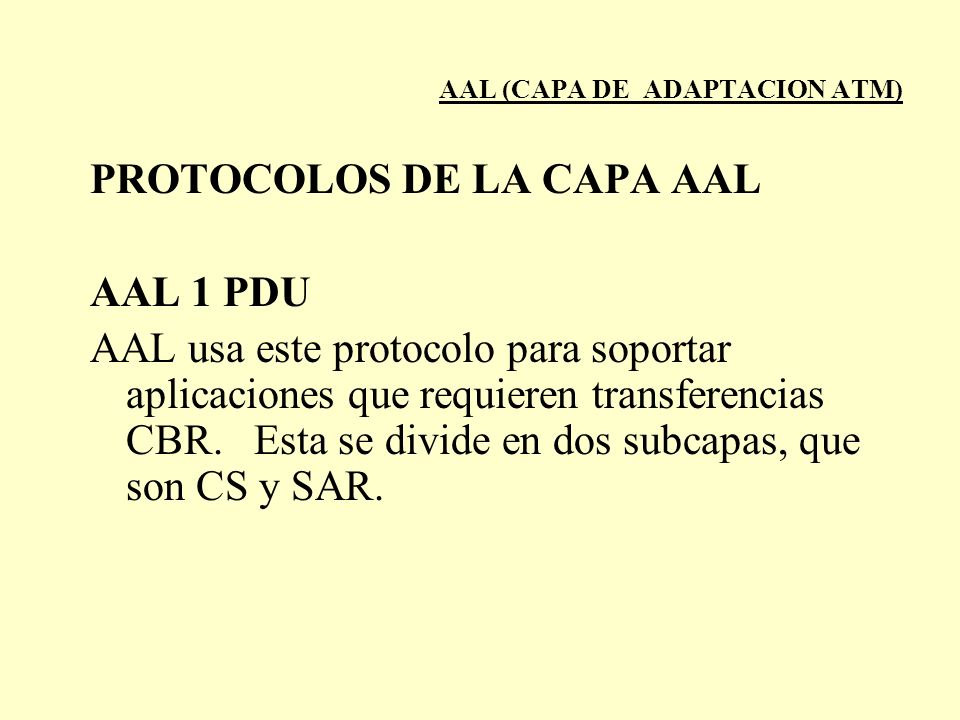

14 AAL (CAPA DE ADAPTACION ATM) PROTOCOLOS DE LA CAPA AAL AAL 1 PDU AAL usa este protocolo para soportar aplicaciones que requieren transferencias CBR. Esta se divide en dos subcapas, que son CS y SAR.

15 AAL (CAPA DE ADAPTACION ATM) PROTOCOLOS DE LA CAPA AAL AAL 1 PDU CS es responsable de: -Acomodar la variación de retardo en la celda. - Detectar pérdidas de celdas. - Ajustar la frecuencia del reloj. Si es necesario. - Corrección de errores. En aplicaciones de Vídeo y audio.

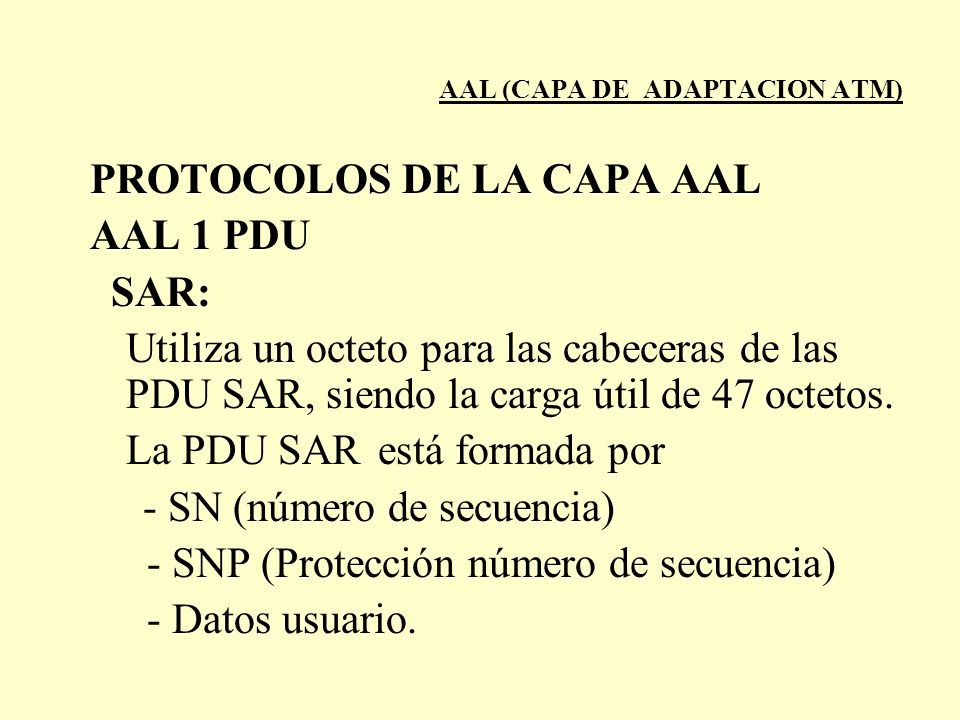

16 AAL (CAPA DE ADAPTACION ATM) PROTOCOLOS DE LA CAPA AAL AAL 1 PDU SAR: Utiliza un octeto para las cabeceras de las PDU SAR, siendo la carga útil de 47 octetos. La PDU SARestá formada por - SN (número de secuencia) - SNP (Protección número de secuencia) - Datos usuario.

17 AAL (CAPA DE ADAPTACION ATM) PROTOCOLOS DE LA CAPA AAL AAL 2 PDU Se utiliza para el tráfico VBR, donde la relación de transmisión es requerida entre el origen y el destino. La subcapa SAR utiliza 1 octet para la cabecera y dos octets para la cola de la PDU, siendo por tanto la carga útil de 45 octets.

18 AAL (CAPA DE ADAPTACION ATM) PROTOCOLOS DE LA CAPA AAL AAL 2 PDU La PDU SARestá formada por - SN (número de secuencia) - IT (Tipo de Información) - Datos usuario. - LI (Longitud Indicator) - CRC (Chequeo Cíclico redundancia)
