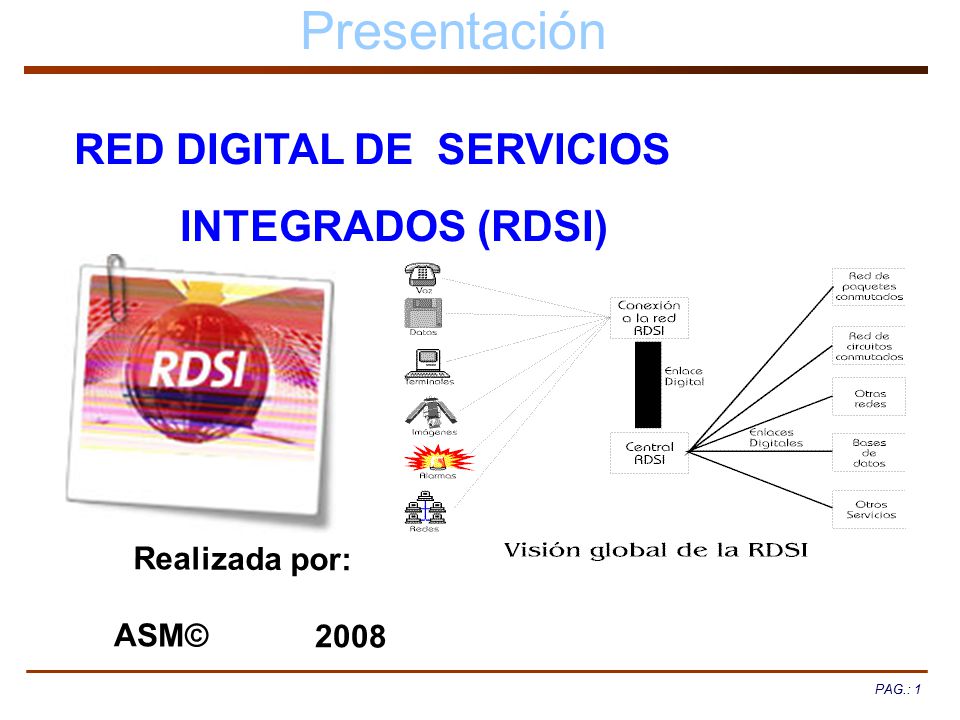

1 Presentación RED DIGITAL DE SERVICIOS INTEGRADOS (RDSI) Realizada por:
ASM© PAG.: 1

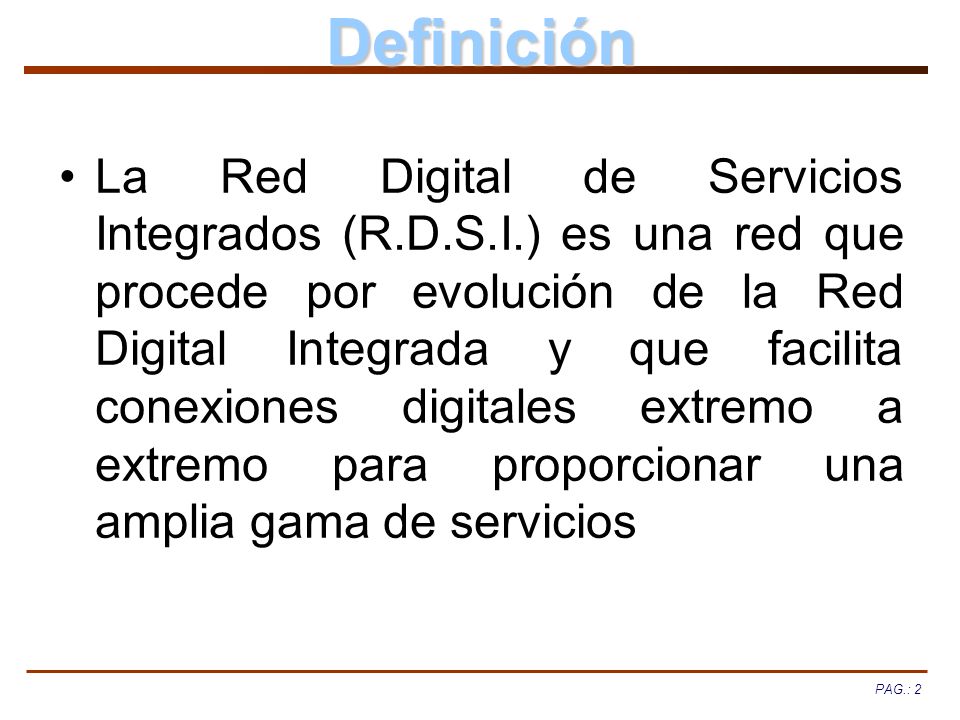

2 Definición La Red Digital de Servicios Integrados (R.D.S.I.) es una red que procede por evolución de la Red Digital Integrada y que facilita conexiones digitales extremo a extremo para proporcionar una amplia gama de servicios

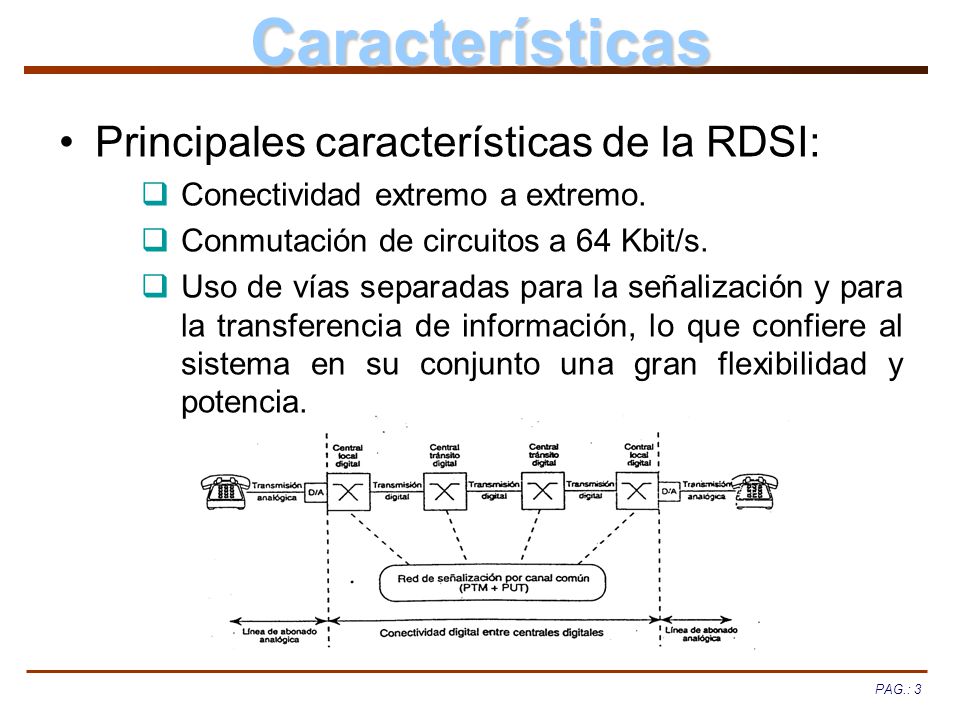

3 Características Principales características de la RDSI:
Conectividad extremo a extremo. Conmutación de circuitos a 64 Kbit/s. Uso de vías separadas para la señalización y para la transferencia de información, lo que confiere al sistema en su conjunto una gran flexibilidad y potencia.

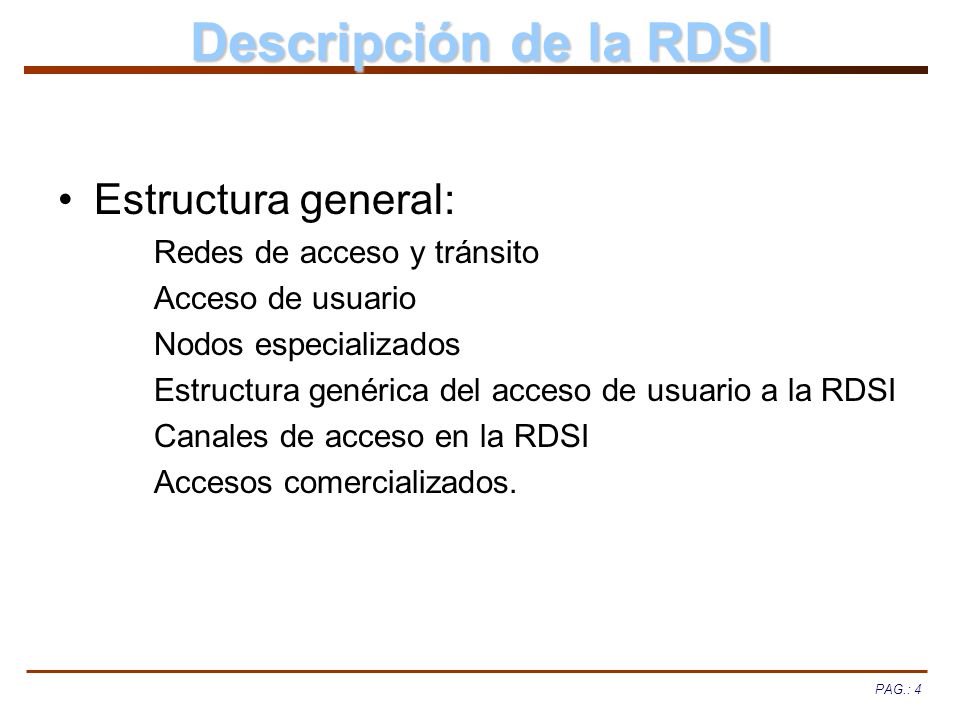

4 Descripción de la RDSI Estructura general: Redes de acceso y tránsito
Acceso de usuario Nodos especializados Estructura genérica del acceso de usuario a la RDSI Canales de acceso en la RDSI Accesos comercializados.

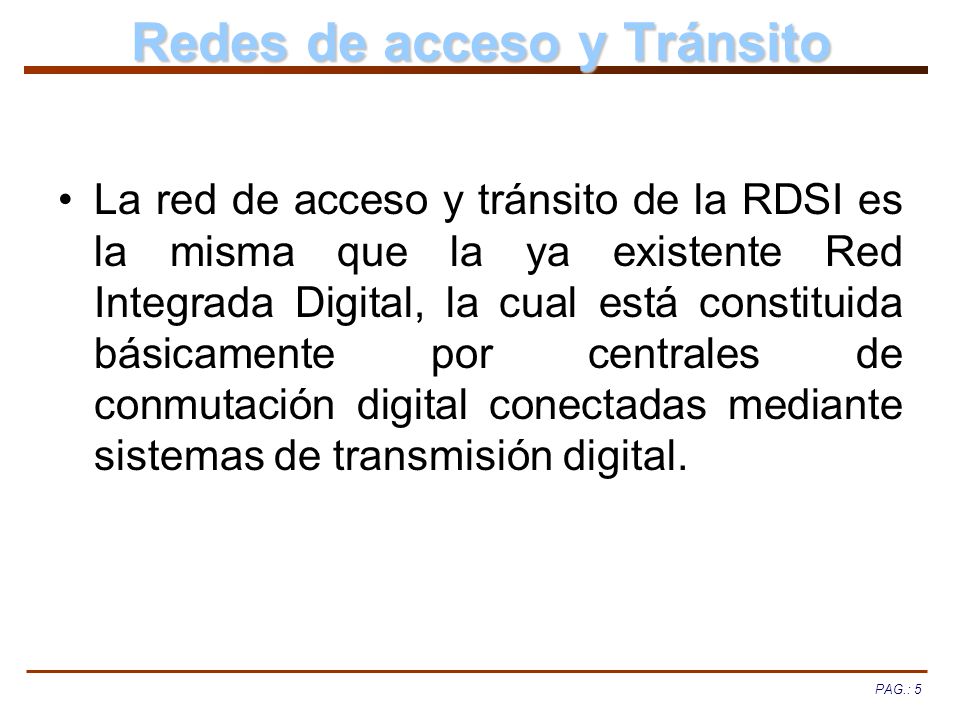

5 Redes de acceso y Tránsito
La red de acceso y tránsito de la RDSI es la misma que la ya existente Red Integrada Digital, la cual está constituida básicamente por centrales de conmutación digital conectadas mediante sistemas de transmisión digital.

6 Centrales de conmutación digital
Realizan principalmente conexiones por conmutación de circuitos a 64 Kbit/s. Contienen elementos necesarios para soportar el sistema de señalización por canal común Son elementos inteligentes que pueden dar soporte a facilidades adicionales y servicios de valor añadido, tanto para los usuarios como para la propia explotación de la red.

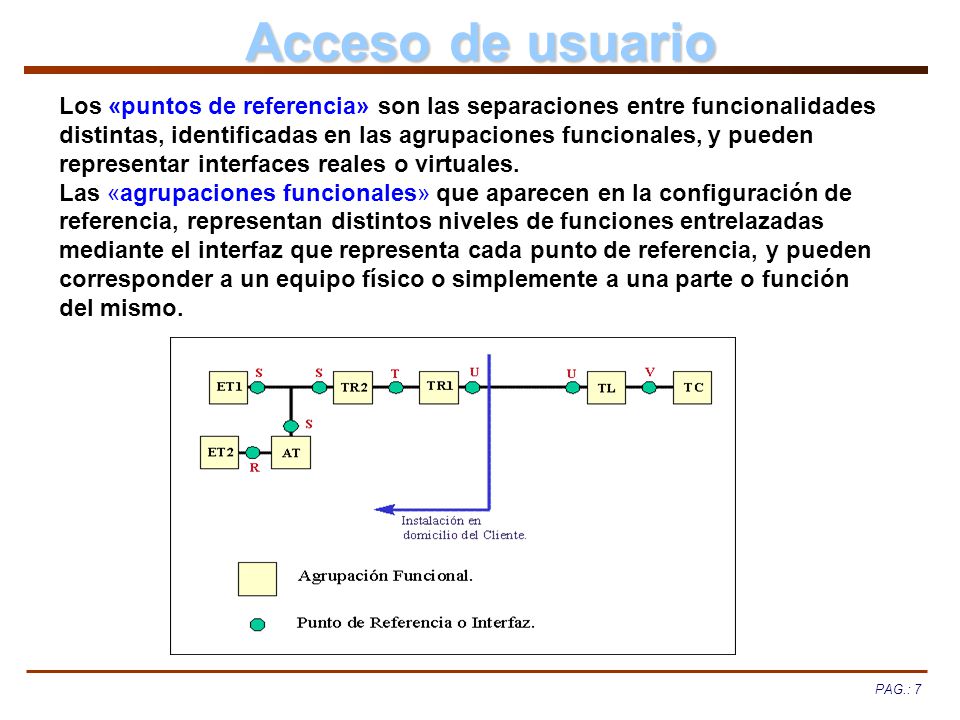

7 Acceso de usuario Los «puntos de referencia» son las separaciones entre funcionalidades distintas, identificadas en las agrupaciones funcionales, y pueden representar interfaces reales o virtuales. Las «agrupaciones funcionales» que aparecen en la configuración de referencia, representan distintos niveles de funciones entrelazadas mediante el interfaz que representa cada punto de referencia, y pueden corresponder a un equipo físico o simplemente a una parte o función del mismo.

8 PUNTOS DE REFERENCIA Punto de referencia S: Representa el interfaz usuario‑red y constituye el punto de conexión física de los terminales de abonado a la RDSI. Es un interfaz a cuatro hilos, dos para transmisión y dos para recepción. Punto de Referencia T: representa la separación entre las instalaciones del usuario y los equipos de transmisión de línea. Posee las mismas características mecánicas y eléctricas que el interfaz S. Punto de Referencia U: define la línea de transmisión entre las dependencias del abonado y la central telefónica, y se corresponde físicamente con el bucle de abonado analógico a dos hilos actualmente existente. Punto de Referencia V: representa la separación entre los elementos de transmisión y los de conmutación dentro de la central local RDSI. Punto de Referencia R: es el punto de conexión de cualquier terminal que soporte un interfaz normalizado, por ejemplo, terminales modo paquete X.25, terminales con interfaz V.24 o terminales con interfaz analógico a dos hilos.

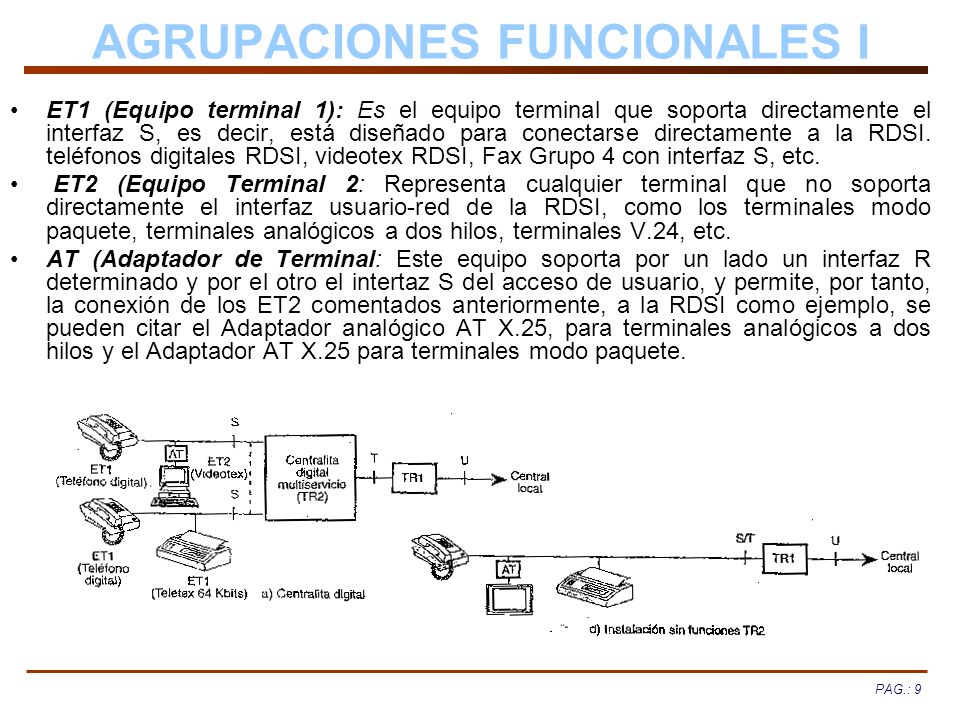

9 AGRUPACIONES FUNCIONALES I
ET1 (Equipo terminal 1): Es el equipo terminal que soporta directamente el interfaz S, es decir, está diseñado para conectarse directamente a la RDSI. teléfonos digitales RDSI, videotex RDSI, Fax Grupo 4 con interfaz S, etc. ET2 (Equipo Terminal 2: Representa cualquier terminal que no soporta directamente el interfaz usuario‑red de la RDSI, como los terminales modo paquete, terminales analógicos a dos hilos, terminales V.24, etc. AT (Adaptador de Terminal: Este equipo soporta por un lado un interfaz R determinado y por el otro el intertaz S del acceso de usuario, y permite, por tanto, la conexión de los ET2 comentados anteriormente, a la RDSI como ejemplo, se pueden citar el Adaptador analógico AT X.25, para terminales analógicos a dos hilos y el Adaptador AT X.25 para terminales modo paquete.

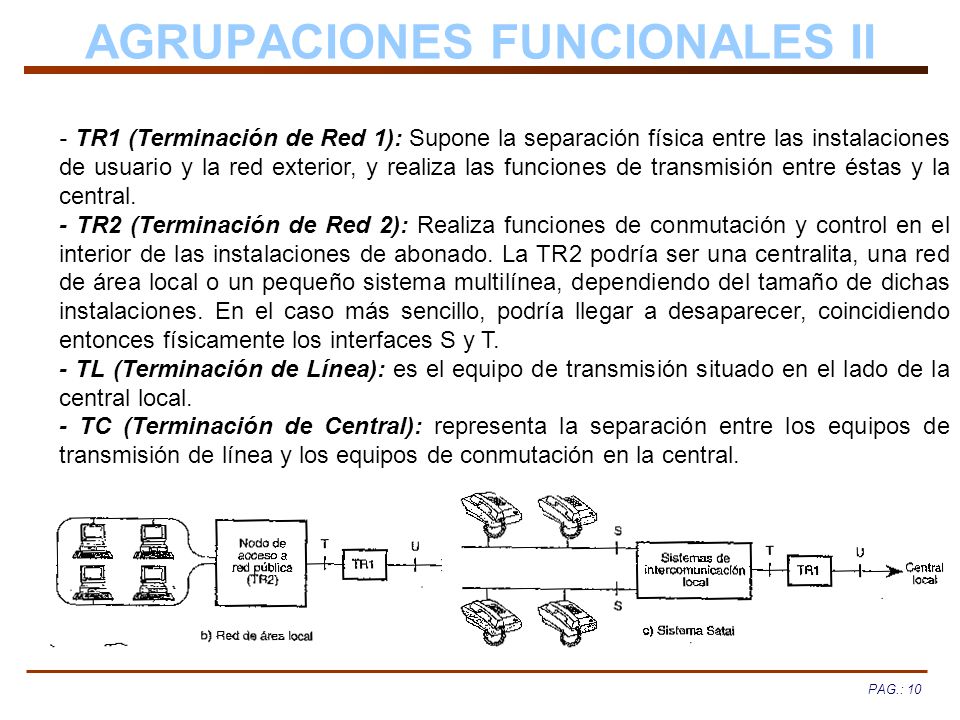

10 AGRUPACIONES FUNCIONALES II
- TR1 (Terminación de Red 1): Supone la separación física entre las instalaciones de usuario y la red exterior, y realiza las funciones de transmisión entre éstas y la central. - TR2 (Terminación de Red 2): Realiza funciones de conmutación y control en el interior de las instalaciones de abonado. La TR2 podría ser una centralita, una red de área local o un pequeño sistema multilínea, dependiendo del tamaño de dichas instalaciones. En el caso más sencillo, podría llegar a desaparecer, coincidiendo entonces físicamente los interfaces S y T. - TL (Terminación de Línea): es el equipo de transmisión situado en el lado de la central local. - TC (Terminación de Central): representa la separación entre los equipos de transmisión de línea y los equipos de conmutación en la central.

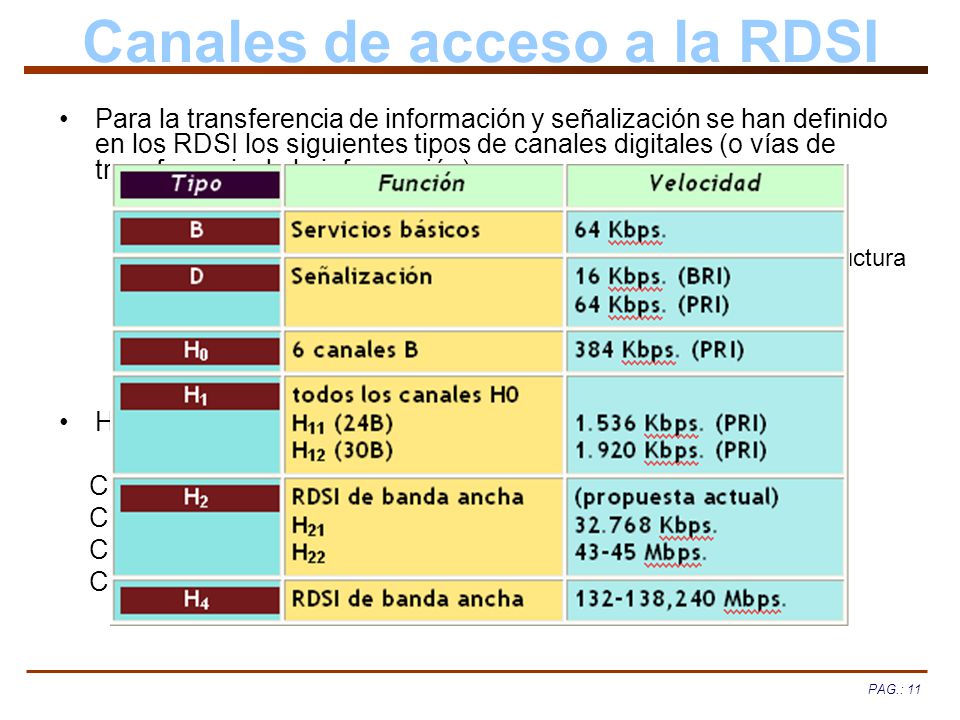

11 Canales de acceso a la RDSI
Para la transferencia de información y señalización se han definido en los RDSI los siguientes tipos de canales digitales (o vías de transferencia de la información). Canal B: Es un canal a 64 Kbit/s. que transporta la información generada por el terminal de usuario Canal D: Es una canal a 16 ó 64 Kbit/s, dependiendo de la estructura de acceso del abonado, que se utiliza para transportar la señalización en el interfaz usuario-red. Canal H: Permite la transferencia de información de usuario a velocidades superiores a 64 Kb/s, con n canales. Hay varios tipos de canales H: Canales H0, que trabajan a 384Kbps (6 canales B). Canales H10, que trabajan a 1472Kbps (23 canales B). Canales H11, que trabajan a 1536Kbps (24 canales B). Canales H12, que trabajan a 1920Kbps (30 canales B).

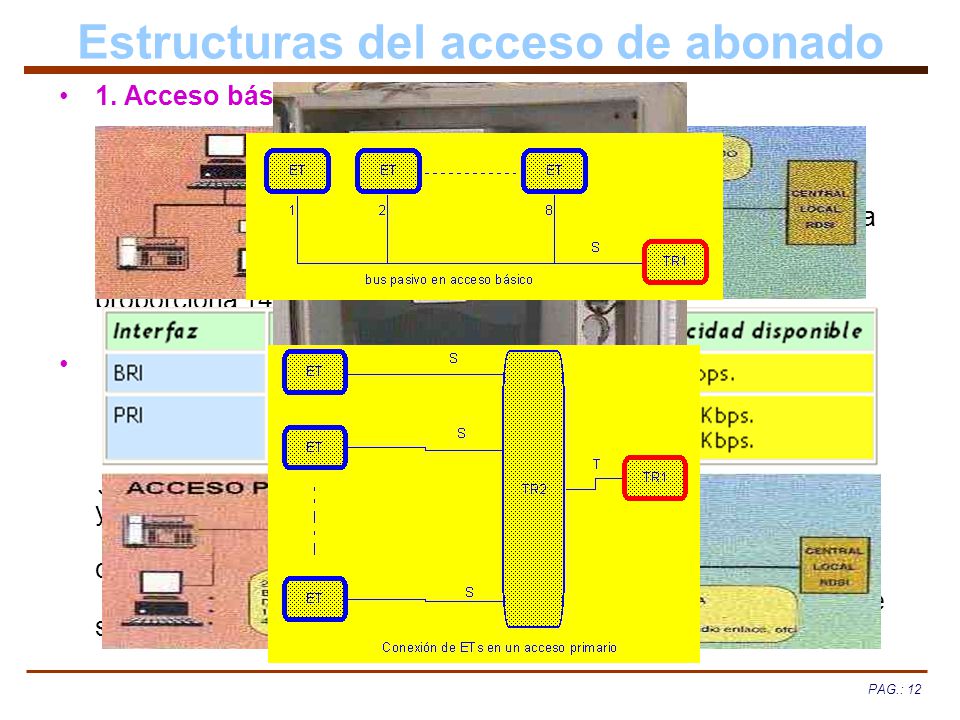

12 Estructuras del acceso de abonado
1. Acceso básico (BRI) Acceso simultáneo a 2 canales de 64 Kbps., denominados canales B, para voz o datos. Un canal de 16 Kbps., o canal D, para la realización de la llamada y otros tipos de señalización entre dispositivos de la red. En conjunto, se denomina 2B+D, o 1.420, (CCITT). El conjunto proporciona 144 Kbps. 2. Acceso primario (PRI) Acceso simultáneo a 30 canales tipo B, de 64 Kbps., para voz y datos. Un canal de 64 Kbps., o canal D, para la realización de la llamada y la señalización entre dispositivos de la red. En conjunto, se referencia como 30B+D o 1.421,(CCITT) el conjunto proporciona Kbps. En algunos países (US), sólo existen 23 canales tipo B, por lo que se denomina 23B+D. El total corresponde a Kbps.

13 Red de tránsito La red de tránsito de la RDSI está constituida por «centrales de conmutación y sistema de transmisión digitales». Las centrales de conmutación realizan conexiones por conmutación de circuitos a 64 Kb/s incorporarándo segmentos de conmutación de paquetes. Además soportan el sistema de señalización por canal común Nº 7 del CCITT.

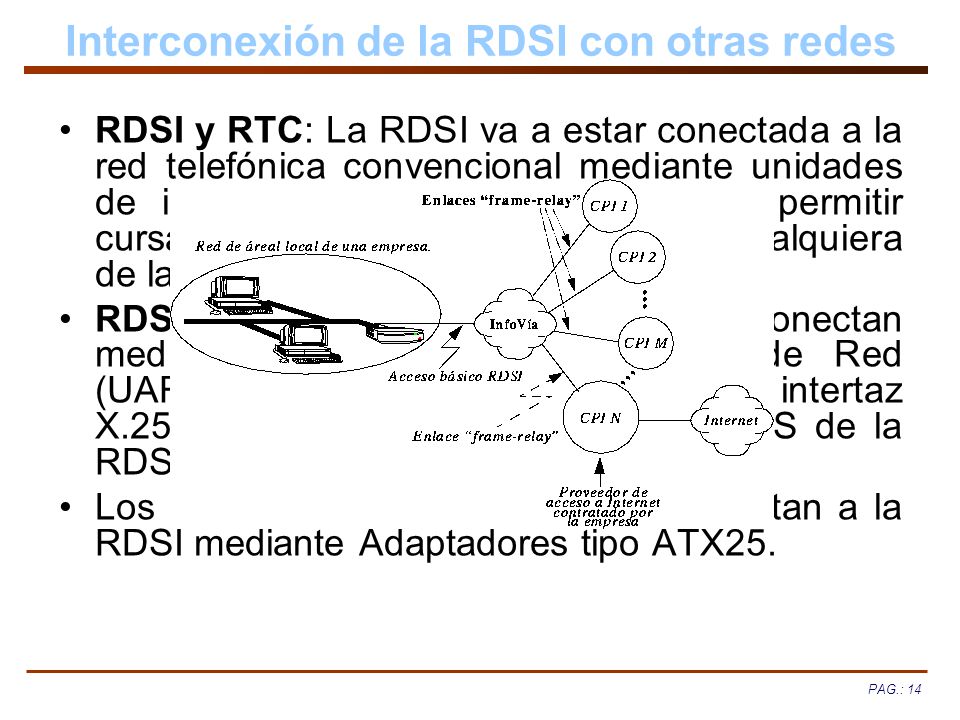

14 Interconexión de la RDSI con otras redes
RDSI y RTC: La RDSI va a estar conectada a la red telefónica convencional mediante unidades de interfuncionamiento, lo que va a permitir cursar, tráfico entre ambas redes, en cualquiera de las direcciones. RDSI e Iberpac: Ambas redes se interconectan mediante Unidades de Adaptación de Red (UAR´s), que presentan por un lado el intertaz X.25 de Iberpac, y por otro el interfaz S de la RDSI. Los terminales modo paquete se conectan a la RDSI mediante Adaptadores tipo ATX25.

15 ¿Qué servicios ofrece? Un servicio debe entenderse como una acción destinada a satisfacer una determinada necesidad. Los servicios que en la RDSI se contemplan se dividen en tres categorías básicas: Servicios portadores o servicios de red Servicios finales o Tele-servicios. Servicios suplementarios. Integración de servicios en la RDSI.

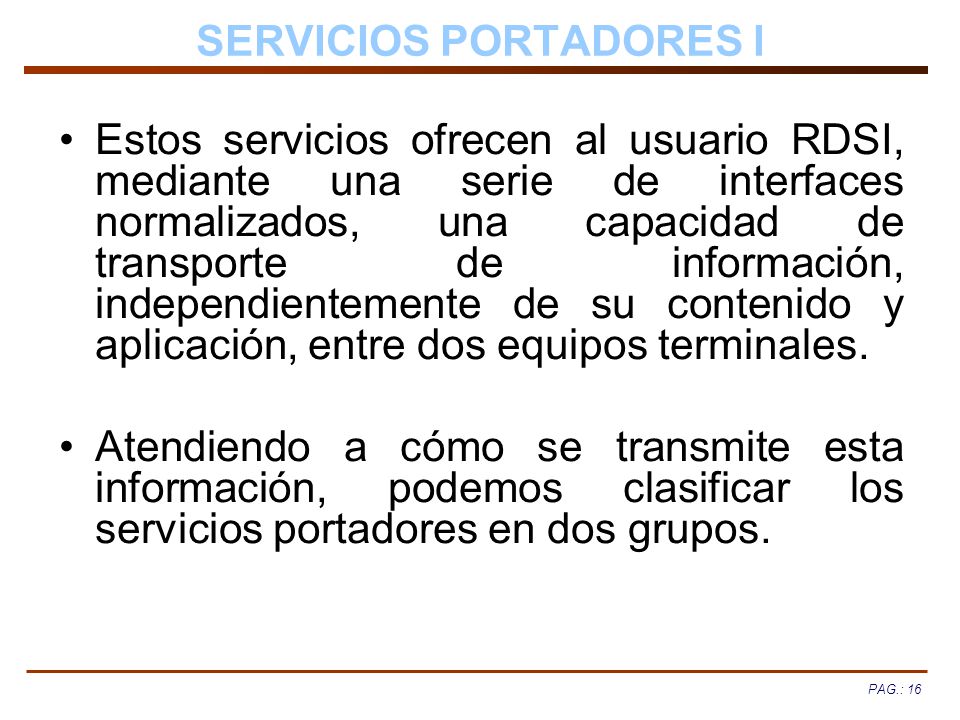

16 SERVICIOS PORTADORES I
Estos servicios ofrecen al usuario RDSI, mediante una serie de interfaces normalizados, una capacidad de transporte de información, independientemente de su contenido y aplicación, entre dos equipos terminales. Atendiendo a cómo se transmite esta información, podemos clasificar los servicios portadores en dos grupos.

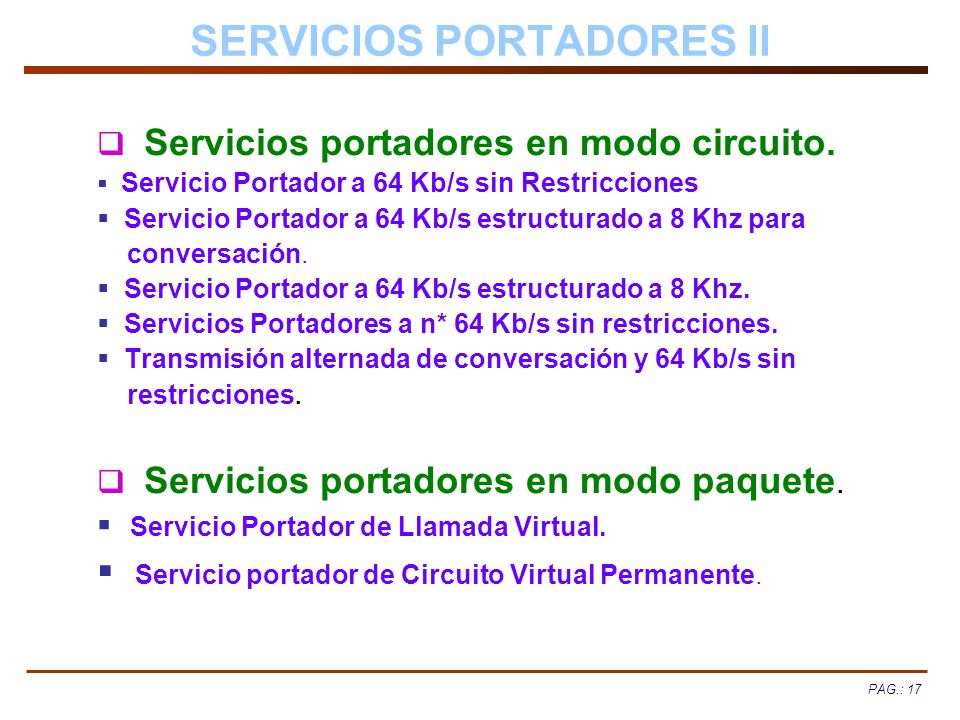

17 SERVICIOS PORTADORES II
Servicios portadores en modo circuito. Servicio Portador a 64 Kb/s sin Restricciones Servicio Portador a 64 Kb/s estructurado a 8 Khz para conversación. Servicio Portador a 64 Kb/s estructurado a 8 Khz. Servicios Portadores a n* 64 Kb/s sin restricciones. Transmisión alternada de conversación y 64 Kb/s sin restricciones. Servicios portadores en modo paquete. Servicio Portador de Llamada Virtual. Servicio portador de Circuito Virtual Permanente.

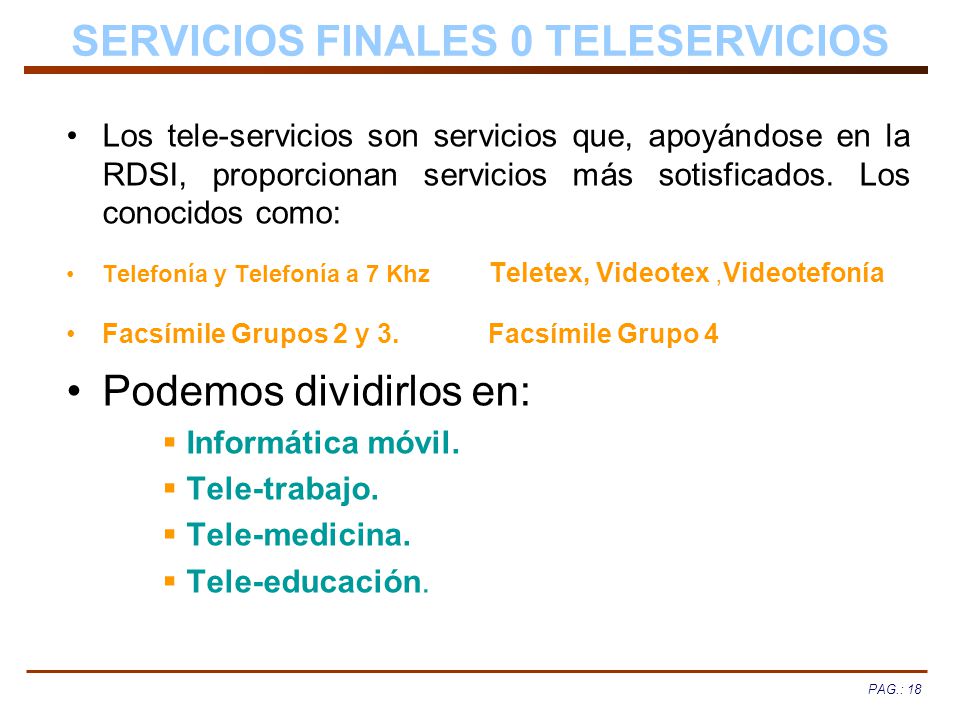

18 SERVICIOS FINALES 0 TELESERVICIOS
Los tele-servicios son servicios que, apoyándose en la RDSI, proporcionan servicios más sotisficados. Los conocidos como: Telefonía y Telefonía a 7 Khz Teletex, Videotex ,Videotefonía Facsímile Grupos 2 y Facsímile Grupo 4 Podemos dividirlos en: Informática móvil. Tele-trabajo. Tele-medicina. Tele-educación.

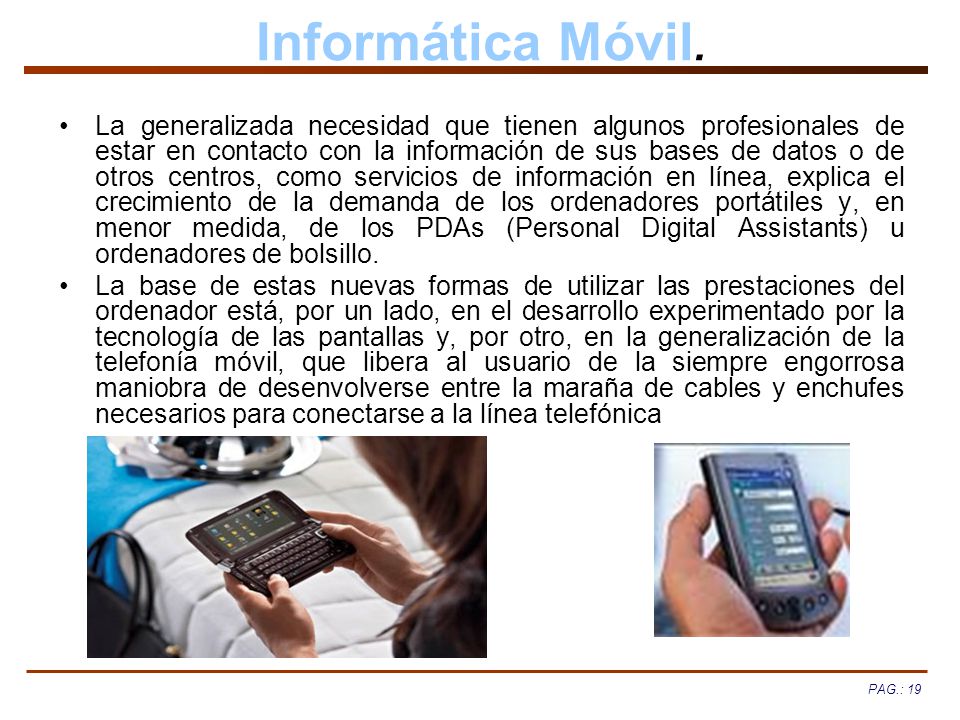

19 Informática Móvil. La generalizada necesidad que tienen algunos profesionales de estar en contacto con la información de sus bases de datos o de otros centros, como servicios de información en línea, explica el crecimiento de la demanda de los ordenadores portátiles y, en menor medida, de los PDAs (Personal Digital Assistants) u ordenadores de bolsillo. La base de estas nuevas formas de utilizar las prestaciones del ordenador está, por un lado, en el desarrollo experimentado por la tecnología de las pantallas y, por otro, en la generalización de la telefonía móvil, que libera al usuario de la siempre engorrosa maniobra de desenvolverse entre la maraña de cables y enchufes necesarios para conectarse a la línea telefónica

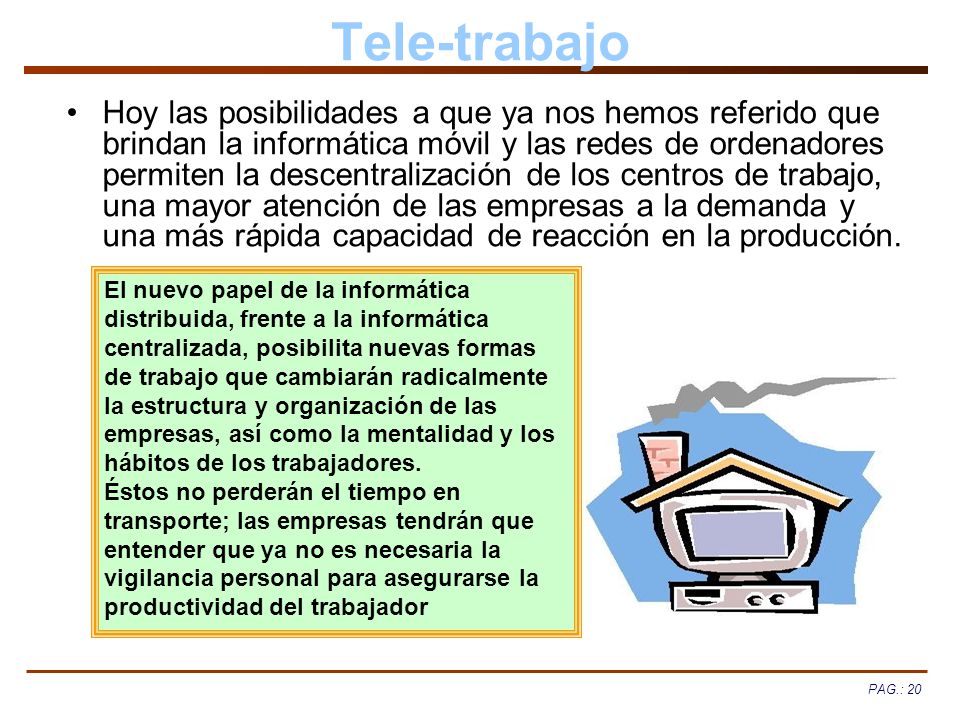

20 Tele-trabajo Hoy las posibilidades a que ya nos hemos referido que brindan la informática móvil y las redes de ordenadores permiten la descentralización de los centros de trabajo, una mayor atención de las empresas a la demanda y una más rápida capacidad de reacción en la producción. El nuevo papel de la informática distribuida, frente a la informática centralizada, posibilita nuevas formas de trabajo que cambiarán radicalmente la estructura y organización de las empresas, así como la mentalidad y los hábitos de los trabajadores. Éstos no perderán el tiempo en transporte; las empresas tendrán que entender que ya no es necesaria la vigilancia personal para asegurarse la productividad del trabajador

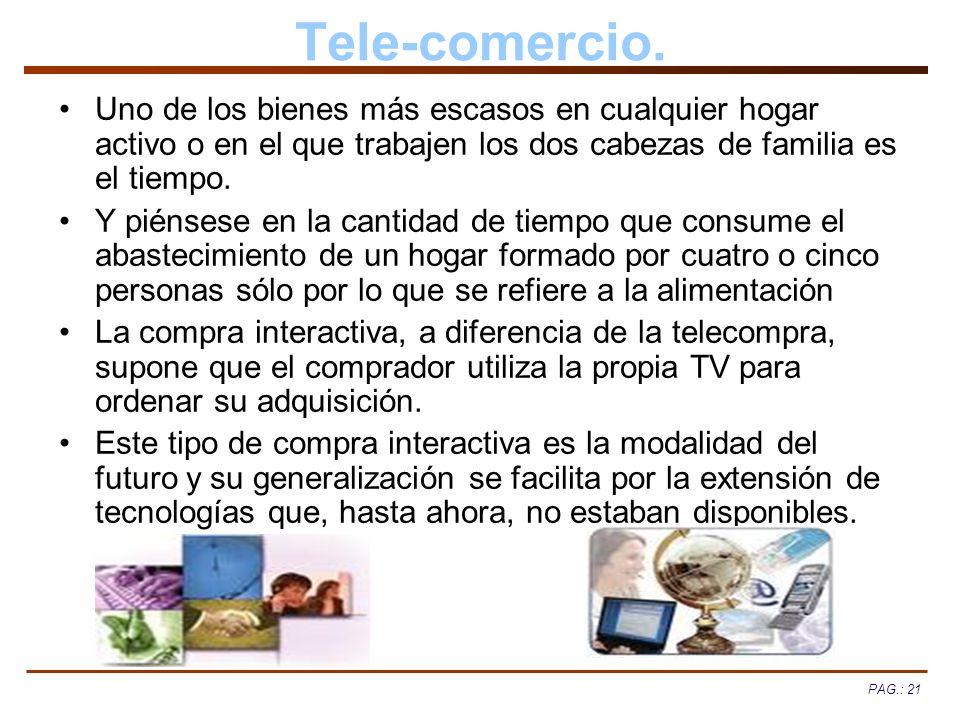

21 Tele-comercio. Uno de los bienes más escasos en cualquier hogar activo o en el que trabajen los dos cabezas de familia es el tiempo. Y piénsese en la cantidad de tiempo que consume el abastecimiento de un hogar formado por cuatro o cinco personas sólo por lo que se refiere a la alimentación La compra interactiva, a diferencia de la telecompra, supone que el comprador utiliza la propia TV para ordenar su adquisición. Este tipo de compra interactiva es la modalidad del futuro y su generalización se facilita por la extensión de tecnologías que, hasta ahora, no estaban disponibles.

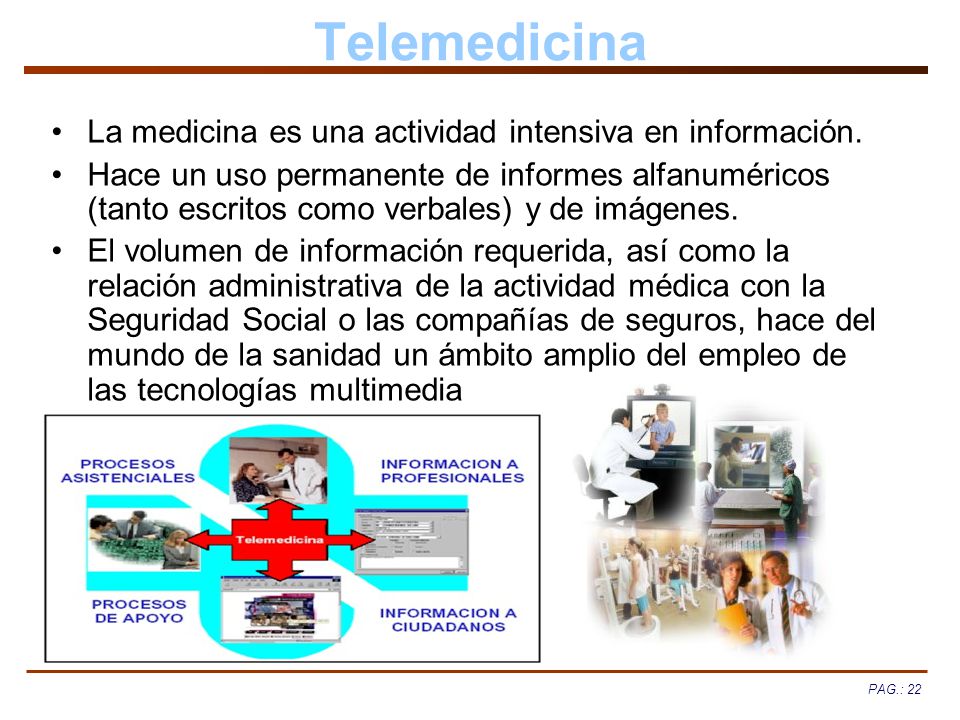

22 Telemedicina La medicina es una actividad intensiva en información.
Hace un uso permanente de informes alfanuméricos (tanto escritos como verbales) y de imágenes. El volumen de información requerida, así como la relación administrativa de la actividad médica con la Seguridad Social o las compañías de seguros, hace del mundo de la sanidad un ámbito amplio del empleo de las tecnologías multimedia

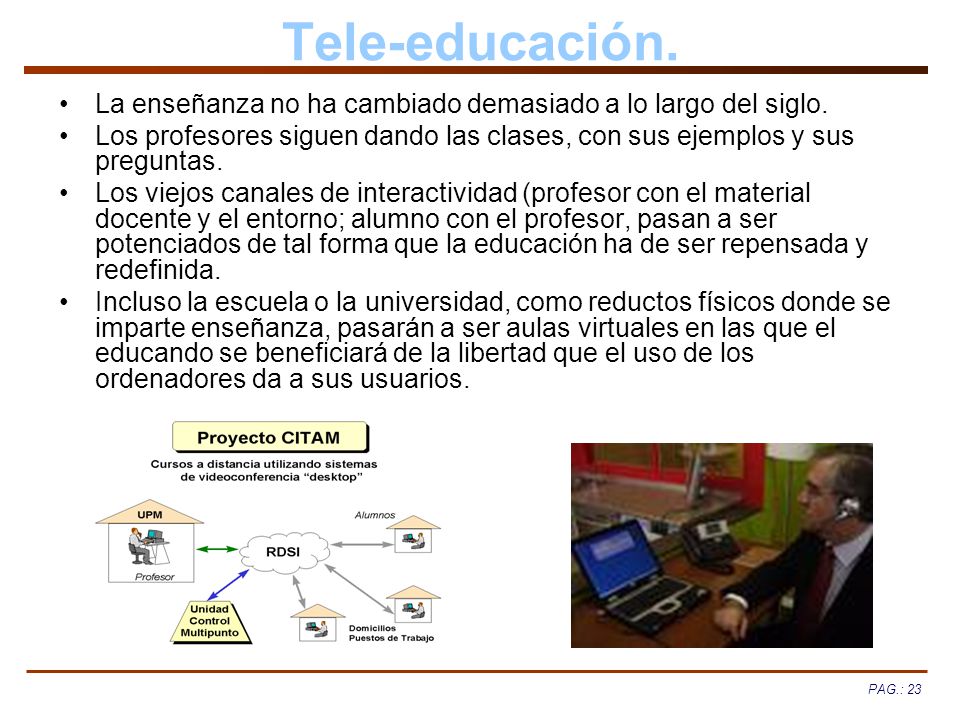

23 Tele-educación. La enseñanza no ha cambiado demasiado a lo largo del siglo. Los profesores siguen dando las clases, con sus ejemplos y sus preguntas. Los viejos canales de interactividad (profesor con el material docente y el entorno; alumno con el profesor, pasan a ser potenciados de tal forma que la educación ha de ser repensada y redefinida. Incluso la escuela o la universidad, como reductos físicos donde se imparte enseñanza, pasarán a ser aulas virtuales en las que el educando se beneficiará de la libertad que el uso de los ordenadores da a sus usuarios.

24 Servicios suplementarios
Los Servicios Suplementarios modifican o complementan a un determinado servicio portador/tele-servicio logrando funcionalidades diferentes. No tienen entidad ni significado si no están asociados a algún tipo de servicio portador/teleservicio y no pueden ofrecerse a un usuario como un servicio independiente

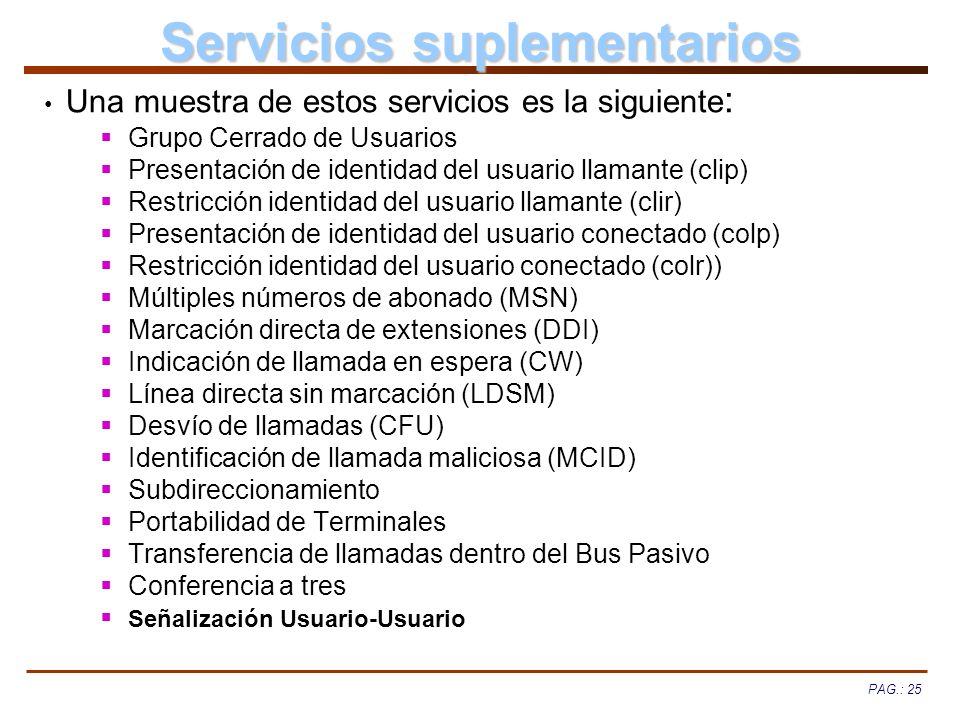

25 Servicios suplementarios
Una muestra de estos servicios es la siguiente: Grupo Cerrado de Usuarios Presentación de identidad del usuario llamante (clip) Restricción identidad del usuario llamante (clir) Presentación de identidad del usuario conectado (colp) Restricción identidad del usuario conectado (colr)) Múltiples números de abonado (MSN) Marcación directa de extensiones (DDI) Indicación de llamada en espera (CW) Línea directa sin marcación (LDSM) Desvío de llamadas (CFU) Identificación de llamada maliciosa (MCID) Subdireccionamiento Portabilidad de Terminales Transferencia de llamadas dentro del Bus Pasivo Conferencia a tres Señalización Usuario‑Usuario

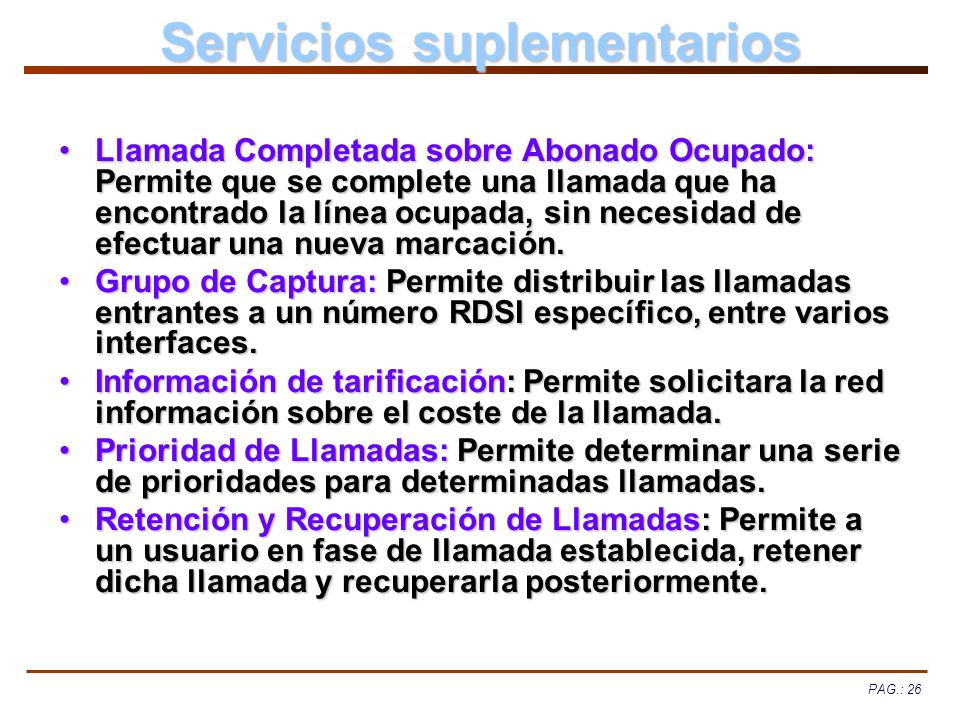

26 Servicios suplementarios
Llamada Completada sobre Abonado Ocupado: Permite que se complete una llamada que ha encontrado la línea ocupada, sin necesidad de efectuar una nueva marcación. Grupo de Captura: Permite distribuir las llamadas entrantes a un número RDSI específico, entre varios interfaces. Información de tarificación: Permite solicitara la red información sobre el coste de la llamada. Prioridad de Llamadas: Permite determinar una serie de prioridades para determinadas llamadas. Retención y Recuperación de Llamadas: Permite a un usuario en fase de llamada establecida, retener dicha llamada y recuperarla posteriormente.

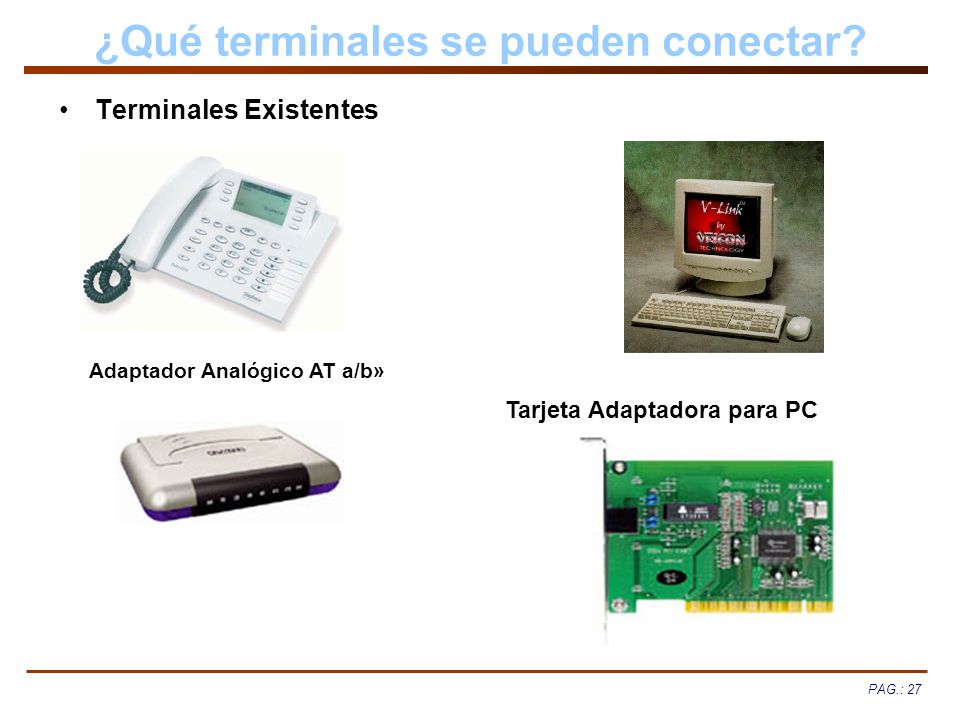

27 ¿Qué terminales se pueden conectar?
Terminales Existentes Adaptador Analógico AT a/b» Tarjeta Adaptadora para PC

28 Resumen RDSI

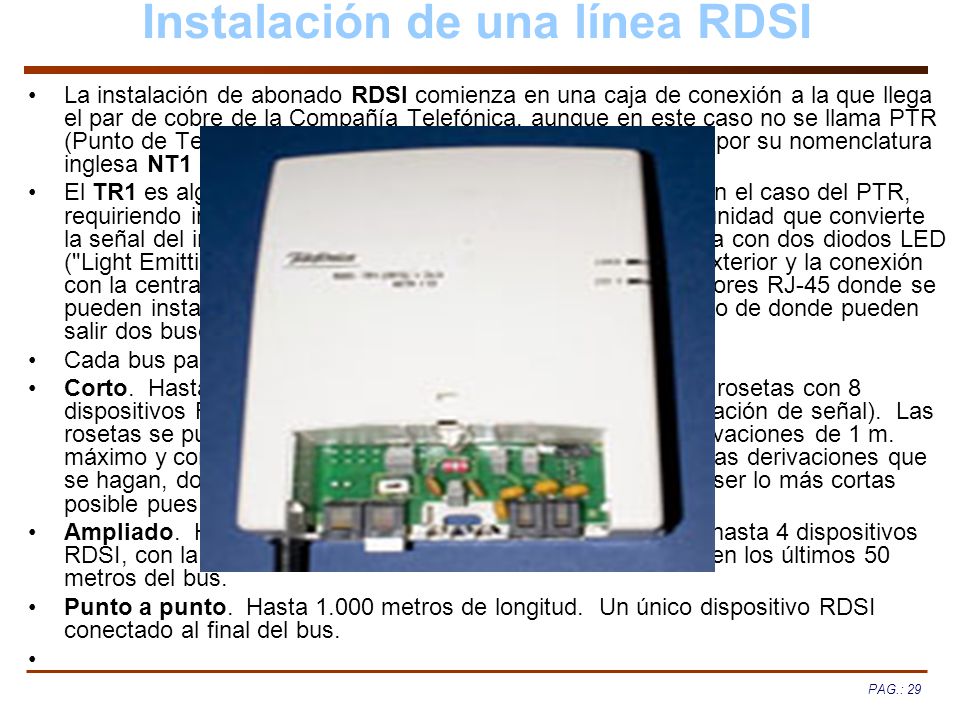

29 Instalación de una línea RDSI
La instalación de abonado RDSI comienza en una caja de conexión a la que llega el par de cobre de la Compañía Telefónica, aunque en este caso no se llama PTR (Punto de Terminación de Red), sino TR1, conocido también por su nomenclatura inglesa NT1 ("Network Termination"). El TR1 es algo mas que una simple caja de conexión como en el caso del PTR, requiriendo incluso alimentación eléctrica de la red.  Es una unidad que convierte la señal del interfaz U (2 hilos) a interfaz S/T (4 hilos).  Cuenta con dos diodos LED ("Light Emitting Diode") para control de que la alimentación exterior y la conexión con la central son correctas.  Dispone también de dos conectores RJ-45 donde se pueden instalar directamente dos dispositivos digitales RDSI o de donde pueden salir dos buses interiores. Cada bus pasivo admite varias configuraciones: Corto.  Hasta 200 metros de longitud.  Puede tener hasta 10 rosetas con 8 dispositivos RDSI funcionando simultáneamente (sin regeneración de señal).  Las rosetas se pueden situar en cualquier punto del bus, con derivaciones de 1 m. máximo y con cordones de aparato de 10 m. máximo (todas las derivaciones que se hagan, donde se incluyen los cordones de aparato deben ser lo más cortas posible pues son tramos que quedan sin adaptar). Ampliado.  Hasta 500 metros de longitud.  Pueden soportar hasta 4 dispositivos RDSI, con la particularidad de que tienen que estar situados en los últimos 50 metros del bus. Punto a punto.  Hasta metros de longitud.  Un único dispositivo RDSI conectado al final del bus.

30 Instalación de una línea RDSI
En la instalación física de la línea, es preciso tener en cuenta algunas precauciones básicas para prevenir interferencias. En especial se recomiendan unas distancias mínimas de seguridad entre el cableado del bus y las canalizaciones eléctricas. Además se requiere terminar los dos circuitos (cada par) con resistencias de 100 ohmios (valor próximo a la impedancia característica de un par).  Por tanto debe haber 4 resistencias en total dos en un extremo y otras dos en el otro. Esquema de la colocación de las resistencias respecto a los hilos en del conector RJ-45.  Una resistencia iría entre 4 y 5 (TX de la red) los dos más internos. La otra entre 3 y 6 (TX de los terminales) los siguientes más externos.. Generalmente la TR1 lleva ya las resistencias conectadas internamente, con lo cual se supone que va en un extremo.  Habría que conectar las otras dos resistencias en el otro extremo de la conexión.  Lo fundamental es considerar siempre que tenemos dos líneas de transmisión y que en ambas siempre tiene que haber 100 ohmios en los extremos.

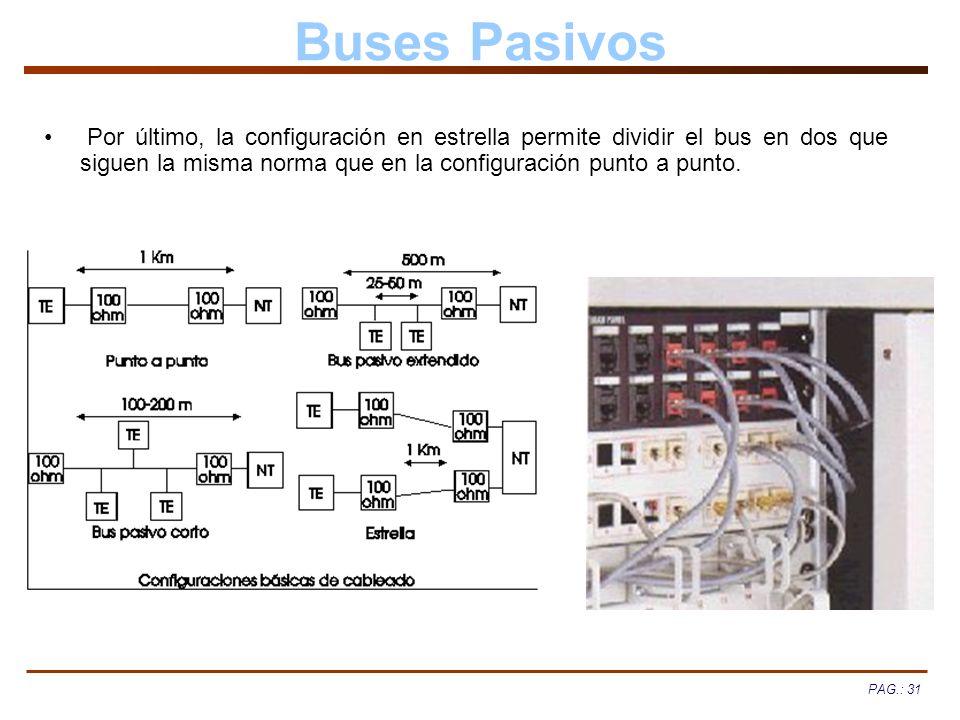

31 Buses Pasivos Por último, la configuración en estrella permite dividir el bus en dos que siguen la misma norma que en la configuración punto a punto.

32 CONFIGURACION DE BUSES PASIVOS.
CALIBRE DEL CONDUCTOR (Diám. en mm) CAPACIDAD MUTUA DEL PAR(nF/km) ATENUACION CABLE A 96 kHz (dB/km) LONGITUD MAXIMA (LP) (metros) 0,6 34 5.0 1.200 40 5,8 1.000 52 6,5 920 60 7 820 80 8, 730 100 9 660 120 10 600

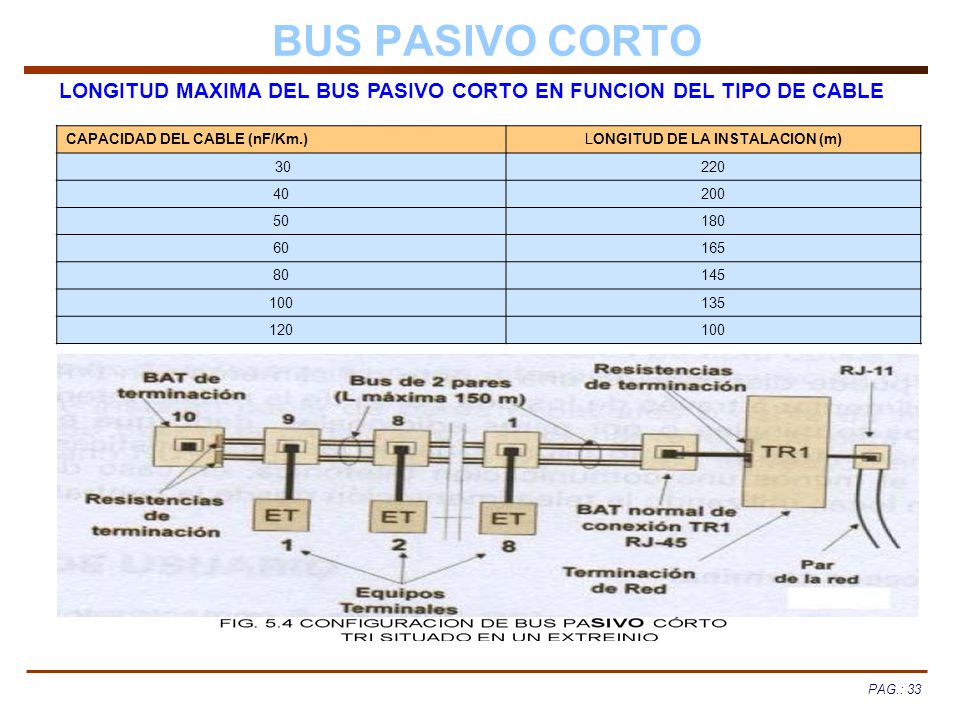

33 LONGITUD DE LA INSTALACION (m)
BUS PASIVO CORTO LONGITUD MAXIMA DEL BUS PASIVO CORTO EN FUNCION DEL TIPO DE CABLE CAPACIDAD DEL CABLE (nF/Km.) LONGITUD DE LA INSTALACION (m) 30 220 40 200 50 180 60 165 80 145 100 135 120

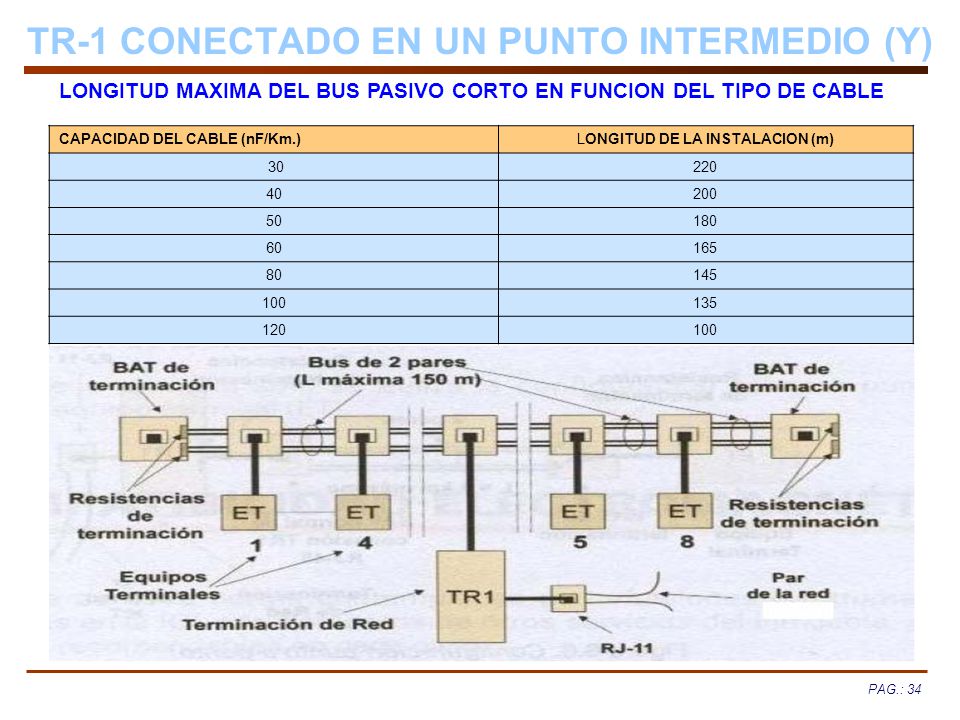

34 TR-1 CONECTADO EN UN PUNTO INTERMEDIO (Y)
LONGITUD MAXIMA DEL BUS PASIVO CORTO EN FUNCION DEL TIPO DE CABLE CAPACIDAD DEL CABLE (nF/Km.) LONGITUD DE LA INSTALACION (m) 30 220 40 200 50 180 60 165 80 145 100 135 120

35 BUS PASIVO EXTENDIDO (AMPLIADO)
CAPACIDAD DEL CABLE (nF/Km.) LONGITUDES BUS: (LE) SEPARACION MAX.LT)( metros) 30 900 50 40 750 43 690 39 60 615 35 80 550 31 100 495 27 120 450 25

36 Telefonía e ICT A qué servicios de telecomunicación pueden acceder las viviendas gracias a la ICT? - Telefonía fija (via cable o radio) - Red Digital de Servicios Integrados (RDSI) - Internet - Radio y TV terrenal - Radio y TV digital terrenal - Radio y TV por satélite - Radio y TV digital por satélite - Telecomunicaciones por cable - Banda Ancha

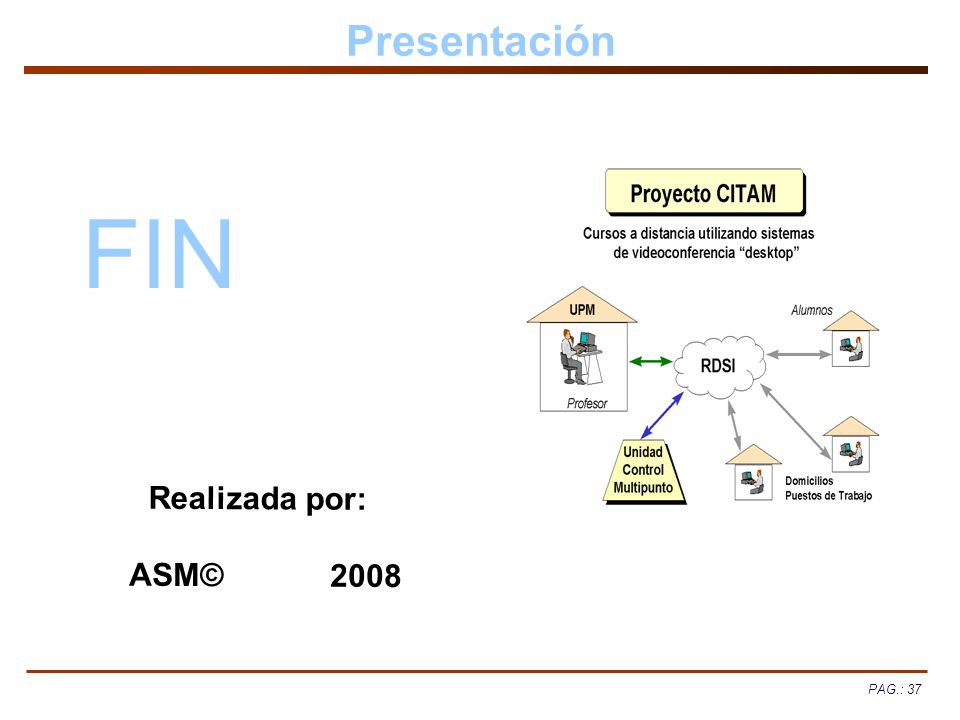

37 Presentación FIN Realizada por: ASM©
