1 ISDN (RSDI) Octubre 2002 CCNA 4

2 ¿Qué es ISDN? Red del Proveedor PBX Digital Oficina Pequeña Usuario Remoto Voz, Datos, video y servicios especiales Usuario Remoto Sitio Central

3 ISDN (-integrated Services Digital Network) Se refiere al conjunto de estándares que definen una arquitectura digital que proporciona la capacidad de integrar voz, video y datos, utilizando la red de telefonía pública. ISDN Proporciona: Acceso a los servicios digitales para video, voz, datos de conmutación de paquetes y servicios de telefonía mejorados. Mayor rapidez en la inicialización de llamada (menos de 1 segundo), utilizando para esto el canal D (Delta) Mayor rapidez en la transferencia de datos, utilizando para esto los servicios de múltiples canales B (Bearer), de 64 Kbps.

4 Son actualizados por ITU-T Son actualizados por ITU-T Los protocolos ISDN se agrupan según áreas temáticas Los protocolos ISDN se agrupan según áreas temáticas Son actualizados por ITU-T Son actualizados por ITU-T Los protocolos ISDN se agrupan según áreas temáticas Los protocolos ISDN se agrupan según áreas temáticas ISDN Estándares ISDN Estándares Protocolos E Estándares de la red telefónica para ISDN E 164 describe direccionamiento internacional ISDN Protocolos I I Conceptos generales de ISDN I Características del servicio ISDN I Características de red I Cómo se proporciona la interfaz de red Protocolos Q Q 921 – LAPD Procedimiento de acceso al enlace en el canal D Q 931 Recomienda una capa de red entre el punto final del terminal y el switch ISDN

5 •BRI y PRI se utilizan globalmente para ISDN CanalMayormente utilizado para B Conmutación de circuitos de datos (HDLC, PPP) Capacidad 64 kbps D2B Red del Proveedor de servicio NT1 Opciones de Acceso a ISDN Información de señalización (LAPD) D16/64 kbps CSU/DSU 23 ó 30B BRI PRI D

6 ISDN especifica dos métodos estándares de acceso: BRI (Basic Rate Interface). Servicio que consta de dos canales portadores (B) de 64 Kbps, más un canal de servicio (D) de 16 Kbps PRI (Primary Rate Interface). En Norteamérica y Japón, la interfaz ofrece veintitrés canales B de 64 Kbps y un canal D de 64 Kbps (Acceso T1/DS1). En Europa y otros lugares del mundo, la interfaz PRI ofrece treinta canales B y un canal D individual (Acceso E1). La interfaz PRI utiliza una unidad de servicio de datos/Unidad de servicio de canal (DSU/CSU) para una conexión T1/E1.

7 Terminales ISDN TE1 – Terminales ISDN especializadas Se conectan a la red por un par trenzado de 4 alambres TE2 – Terminales no ISDN Se conectan a la red a través de un TA Puede conectarse a la terminal o dispositivo a través de una interfaz estándar de capa física: RS-232, V.24 ó V.35 TA – Convierte las señales eléctricas estándar a la forma utilizada por ISDN Puntos de conexión ISDN NT1 – Dispositivos de terminación de red que conectan el cableado de 4 hilos ISDN con el bucle local convencional de 2 hilos NT2 – Dirige el tráfico desde diferentes dispositivos del suscriptor y NT1. La NT2 es un dispositivo inteligente que realiza conmutación y concentración ISDN Componentes

8 Interfaz ISDN BRI Cisco TA S/T R Red del Proveedor de servicio Interfaz Nativa ISDNint bri 0 Interfaz no-nativa ISDNint serial 0 (EIA/TIA-232, V.35, X.21) NT-1 S0 S/T bri 0 U TE1 NT-1 TE1 TE2

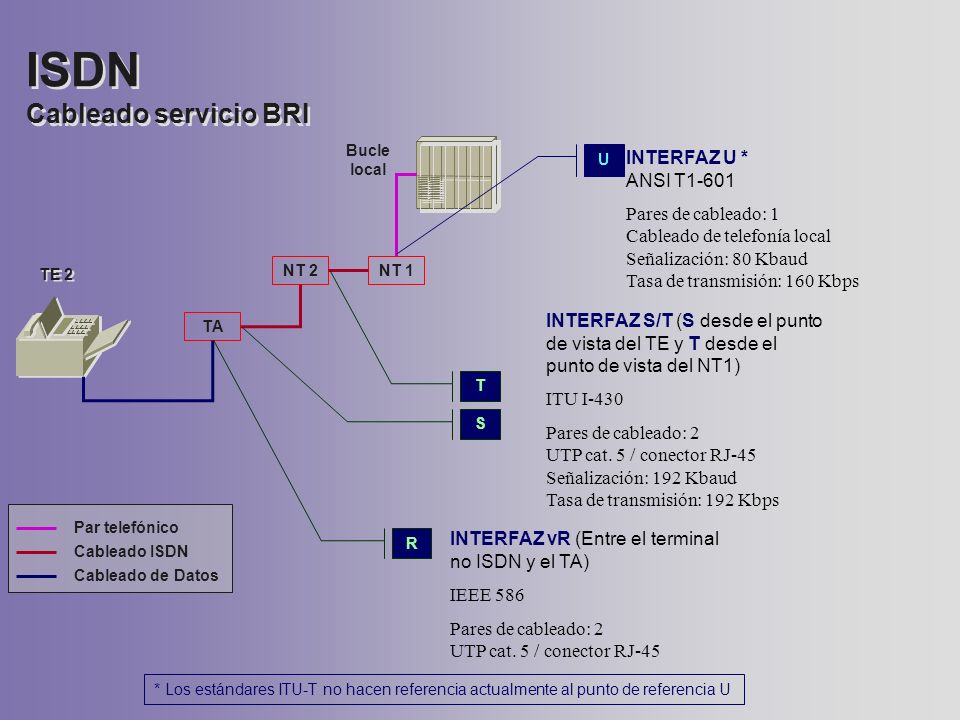

9 TA NT 2 TE 2 NT 1 Bucle local R S T ISDN Cableado servicio BRI INTERFAZ U * ANSI T1-601 Pares de cableado: 1 Cableado de telefonía local Señalización: 80 Kbaud Tasa de transmisión: 160 Kbps INTERFAZ S/T (S desde el punto de vista del TE y T desde el punto de vista del NT1) ITU I-430 Pares de cableado: 2 UTP cat. 5 / conector RJ-45 Señalización: 192 Kbaud Tasa de transmisión: 192 Kbps INTERFAZ vR (Entre el terminal no ISDN y el TA) IEEE 586 Pares de cableado: 2 UTP cat. 5 / conector RJ-45 Par telefónico Cableado ISDN Cableado de Datos * Los estándares ITU-T no hacen referencia actualmente al punto de referencia U U

10 No todos los Routers incluyen un terminal ISDN ni todos éllos incluyen interfaces para el mismo punto de referencia. Para evaluar un router se debe hacer lo siguiente. 1.Determinar si el router presenta una interfaz ISDN BRI - Si en el panel posterior del equipo observa un conector etiquetado como BRI, el router es un TE1 (El router ya contiene la función TA). El router puede tener también un NT1 integrado, si la interfaz es U. -Si el router no presenta una interfaz BRI, el router utilizará una interfaz serie, necesitará obtener un dispositivo TA externo y conectarlo a la interfaz serie para disponer de una interface BRI. 2.Determinar si uno mismo o el proveedor de servicio es quien suministra el NT1. El NT1 termina el loop local hasta la oficina central (CO) 3.Si es uno mismo quien debe proporcionar el NT1, hay que asegurarse de que el router tenga una interfaz U; en caso contrario habrá que adquirir un NT1 externo.
