Planta potabilizadora SETA

Presentación del tema: "Planta potabilizadora SETA"— Transcripción de la presentación:

1 Planta potabilizadora SETA
Federación Internacional de Sociedades de La Cruz Roja y de la Media Luna Roja Planta potabilizadora SETA

2 Planta potabilizadora SETA
Federación Internacional de Sociedades de La Cruz Roja y de la Media Luna Roja OBJETIVOS Nombrar los componentes y equipamiento de planta de potabilización. Describir el funcionamiento de la planta potabilizadora correctamente. 3. Mencionar las operaciones mínimas necesarias para transporte e instalación de las plantas potabilizadoras Planta potabilizadora SETA

3 Planta potabilizadora SETA
Federación Internacional de Sociedades de La Cruz Roja y de la Media Luna Roja OBJETIVOS 4. Describir las operaciones mínimas necesarias para el arranque y ajuste de las plantas potabilizadoras. 5. Describir las operaciones más importantes del mantenimiento diario y periódico de la planta potabilizadora Planta potabilizadora SETA

4 Planta potabilizadora SETA

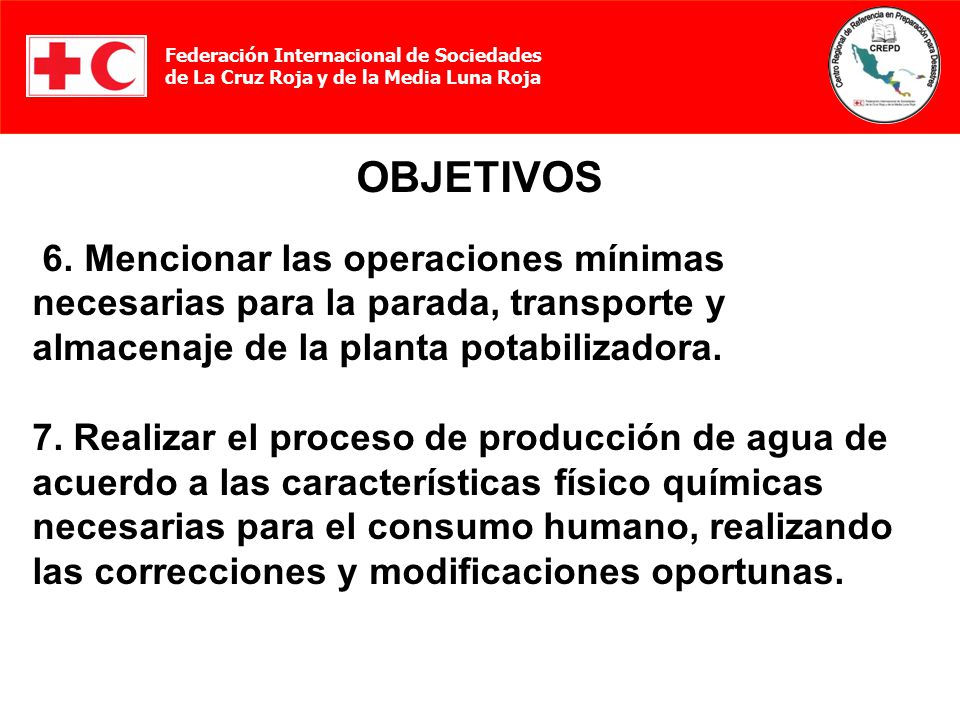

Federación Internacional de Sociedades de La Cruz Roja y de la Media Luna Roja OBJETIVOS 6. Mencionar las operaciones mínimas necesarias para la parada, transporte y almacenaje de la planta potabilizadora. 7. Realizar el proceso de producción de agua de acuerdo a las características físico químicas necesarias para el consumo humano, realizando las correcciones y modificaciones oportunas. Planta potabilizadora SETA

5 Descripción general de la planta
5 METODOLOGÍA Sesión teórica : Presentación Descripción general de la planta Descripción de los procesos más importantes Prácticas Instalación Conocimiento práctico de componentes Puesta en marcha. Operaciones de lavado y contralavado Aplicación de químicos Ejercicio final

6 Etapas de tratamiento del agua
Aspiración Coagulación-floculación Cloración de choque Decantación lamelar Filtración por silex Absorción-decloración por carbón activo Cloración residual

7 Pretratamiento con floculante
Bombeo de agua desde la fuente Almacenamiento en tanque cebolla (30,000 l.) Pretratamiento con floculante Bomba sumergible Filtro silex Filtro carbón Mezclador rápido Grupo de presión Cloro residual Depósitos bladder (10,000 litres) para agua potable Distribución de agua Distribución de agua: grifos Cloro & S.Aluminio Tanque decantación PLANTA SETA

8 Resumen descriptivo del funcionamiento
8 Resumen descriptivo del funcionamiento 10. Mezclador rápido 5. Tanques soluciones químicas químicas 14. Depósito de agua 7. Bomba de impulsión 8. Filtro de silex 9. Filtro de carbón activo 2. Panel de control Agua potable 12. Pre-filtro 11. Controles del nivel de agua 4. Depósito de floculación 1. Generador

9 Principales características
Planta muy móvil remolcada Sistema automático por electricidad Planta autónoma con generador de electricidad propio Capacidad de tratamiento de 3 m3/h Tratamiento físico-bacteriológico del agua (Turbidez aconsejada ≤ 20 NTU) Procesos de floculación-coagulación con decantación y filtración Plantas Potabilizadoras de Agua Superficial, con capacidad de tratamiento de un caudal de 3 m3/hora, de tipo compacto, montadas sobre bastidor. Tratamiento físico-bacteriológico del agua, partiendo de aguas superficiales con elevado contenido de materias en suspensión, hasta 20 NTU, es decir, aguas que no son cristalinas. Procesos de floculación-coagulación apoyados con una decantación, y no directamente con filtración ya que si no se produciría un continuo ensuciamiento de los filtros, originando el deterioro prematuro de los mismos, así como la falta de rendimiento en continuidad de la planta de tratamiento debido al gran número de lavados necesarios. Por otra parte, nuestra experiencia nos ha llevado a la conclusión de que es imprescindible asegurarse del eficaz tratamiento bacteriológico para lo cual es preciso efectuar una precloración de la que se evitan sus eventuales efectos secundarios mediante la inclusión en el proceso de un filtro de carbón activado, aunque esto conlleve un aumento en el costo de la planta.

10 Resumen descriptivo del funcionamiento
10 Resumen descriptivo del funcionamiento Aspiración agua bruta (bomba sumergible) Decantación previa (filtro de cesta) Decantador lamelar: Cloración de choque (destrucción de bacterias) Bomba dosificadora Decantador lamelar: Coagulación-floculación (sulfato de aluminio) 5. Decantador lamelar: Precipitación sólidos en suspensión Grupo de presión: Impulsa el agua a los filtros Filtro de silex: Retiene sólidos hasta 50 µ Ø Filtro de carbón activo: Destruye exceso de cloro y sabores y olores Cloro residual: Evitar recontaminaciones posteriores

11 INSTALANDO LA PLANTA

12 INSTALANDO LA PLANTA. NIVELACIÓN
12 INSTALANDO LA PLANTA. NIVELACIÓN

13 INSTALANDO LA PLANTA. NIVELACIÓN Y TOMA DE TIERRA
13 INSTALANDO LA PLANTA. NIVELACIÓN Y TOMA DE TIERRA

14 Suministra electricidad a la planta Depósito 6.5 litros 220 voltios
14 GENERADOR Gasolina 4 kW Suministra electricidad a la planta Depósito 6.5 litros 220 voltios

15 Electrobomba sumergible
Bombea agua a la planta Caudal: 5 – 60 l/min H max: 58 m.

16 Controles automáticos del nivel del agua
Filtro silex Bomba dosificación Controles automáticos del nivel del agua Tanque decantación (1400 l.) 3 compartimentos Solución de cloro (Al tanque de decantación) Entrada agua sin tratar Panel eléctrico de control

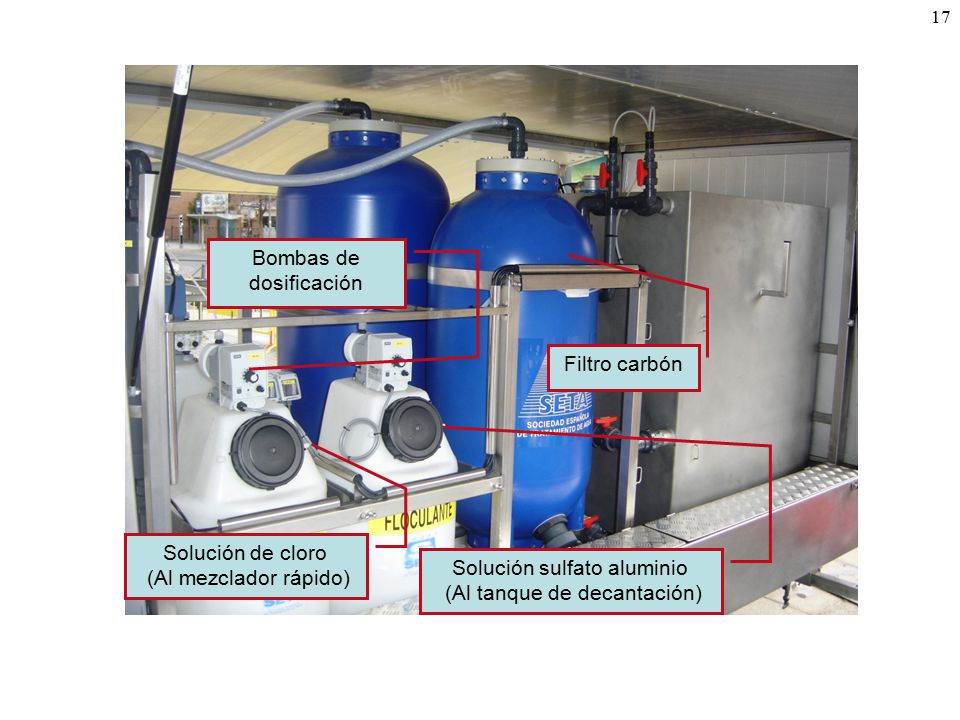

17 Bombas de dosificación
Filtro carbón Solución de cloro (Al mezclador rápido) Solución sulfato aluminio (Al tanque de decantación)

18 (caudal de agua mezclador)
Mezclador rápido (Cloro residual) Detector de caudal (caudal de agua mezclador) Manómetros Contador de agua Válvulas Bomba de impulsión Agua potable Agua sucia

19 Especificaciones técnicas
Bomba sumergible de aspiración 0,9 kW / Manguera 25m Ø 32mm / Caudal 5 – 60 l/min / H max. 58 m. Dosificación coalgulante Caudal max. 5l/h / Regulación caudal bomba / Presión max. 5 bar / Depósito 50l. Dosificación cloro de choque Decantador lamelar Capacidad 1.400l. / Lamelas tubuladoras entrada, salida y evacuación de lodos Bomba de impulsión Grundfos / 1kW Filtro de arena Peso arena 300 kg. / Caudal l./h Filtro de carbón activo Volumen 100l. / Caudal l/h Dosificación cloro residual Caudal max. 5l/h / Regulación caudal bomba / Presión max. 7 bar / Depósito 50l.

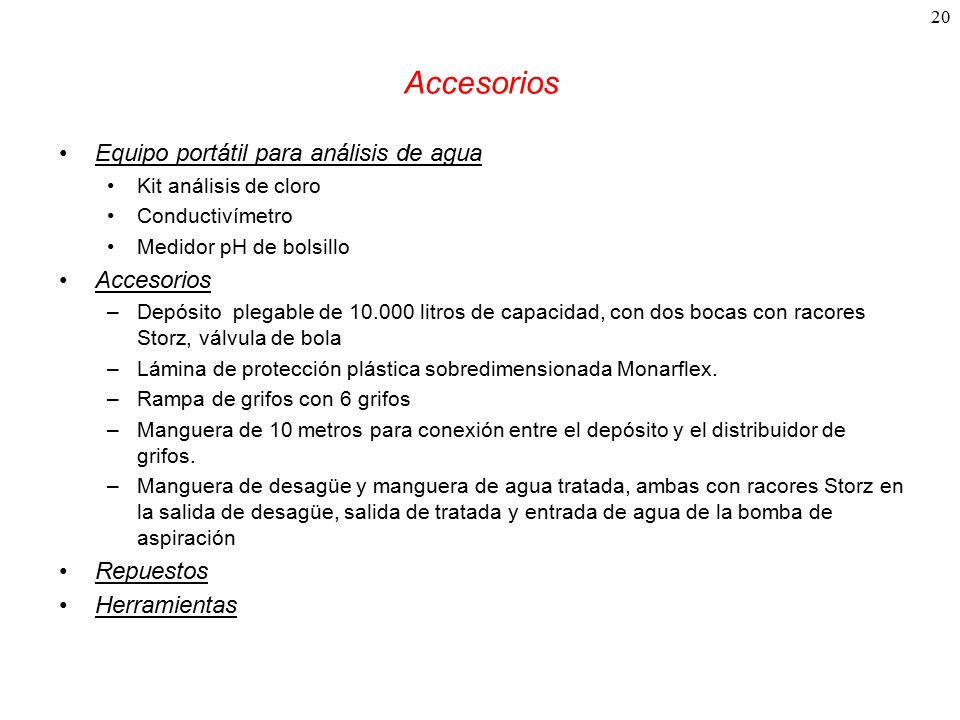

20 Accesorios Equipo portátil para análisis de agua Accesorios Repuestos
Kit análisis de cloro Conductivímetro Medidor pH de bolsillo Accesorios Depósito plegable de litros de capacidad, con dos bocas con racores Storz, válvula de bola Lámina de protección plástica sobredimensionada Monarflex. Rampa de grifos con 6 grifos Manguera de 10 metros para conexión entre el depósito y el distribuidor de grifos. Manguera de desagüe y manguera de agua tratada, ambas con racores Storz en la salida de desagüe, salida de tratada y entrada de agua de la bomba de aspiración Repuestos Herramientas

21 Depósito plegable l

22 Mantenimiento de la planta potabilizadora SETA
ERU WATSAN MOD. 15 Mantenimiento de la planta potabilizadora SETA

23 PRECAUCIONES GENERALES
La fuente de agua no debe tener productos químicos. La planta es remolcada por un todoterreno (Land Cruiser or similar), NO por camiones. Velocidad máxima60 Km/h. Siempre desconectar el panel eléctrico antes de arrancar el generador. Siempre nivelar la planta antes de ponerla en funcionamiento. Siempre vaciar la planta de agua antes de moverla incluso si es para unos metros. La planta no funciona a temperaturas - 0ºC.

24 Índice Grupo electrógeno Bomba sumergible Tanque de sedimentación
Bomba de impulsión Filtros de silex y carbón activo Bombas dosificadoras y depósitos de soluciones químicas Ficha de mantenimiento

25 1. Grupo electrógeno

26 Indicador nivel gasolina Copela sedimentación gasolina
Depósito gasolina Generador eléctrico Conexión principal Conexión auxiliar Motor Filtro aire Copela sedimentación gasolina

27 2. Electro bomba sumergible

28 Electrobomba sumergible
Libre de mantenimiento Electrobomba sumergible Bombea agua a la planta Caudal: 5 – 60 l/min H max: 58 m.

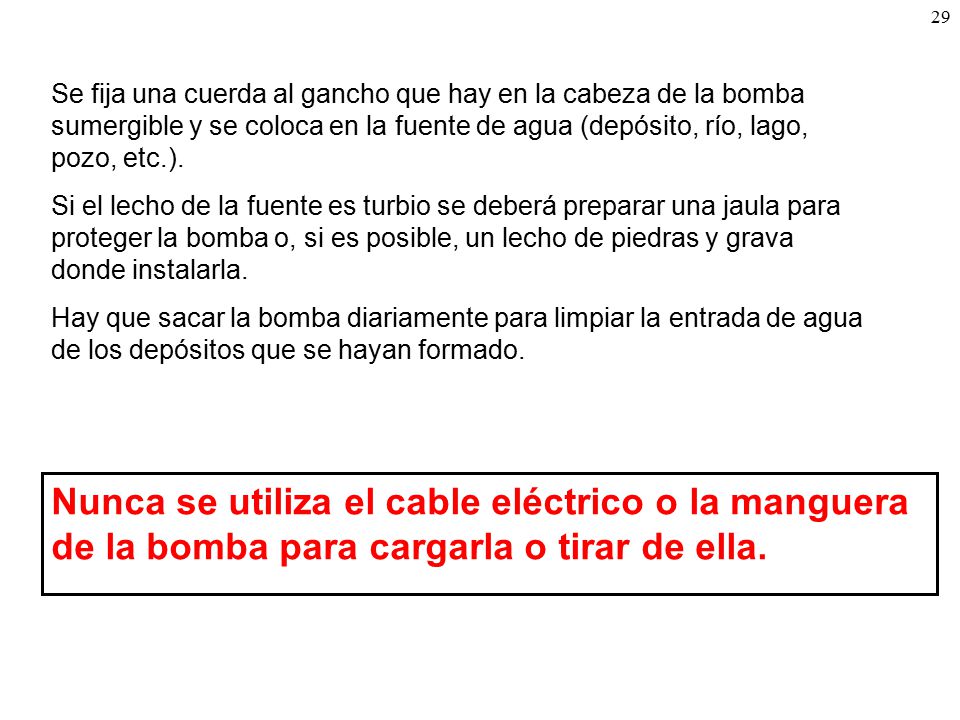

29 Se fija una cuerda al gancho que hay en la cabeza de la bomba sumergible y se coloca en la fuente de agua (depósito, río, lago, pozo, etc.). Si el lecho de la fuente es turbio se deberá preparar una jaula para proteger la bomba o, si es posible, un lecho de piedras y grava donde instalarla. Hay que sacar la bomba diariamente para limpiar la entrada de agua de los depósitos que se hayan formado. Nunca se utiliza el cable eléctrico o la manguera de la bomba para cargarla o tirar de ella.

30 3. Tanque de sedimentación

31 Tanque de sedimentación (1400 l.)
3 compartimentos

32 Se recomienda mantener una capa de 5 cm
Se recomienda mantener una capa de 5 cm. del lodo en el fondo del tanque para ayudar al proceso de floculación. No se recomienda lavarlo completamente a menos que se vaya a almacenar la planta. La frecuencia de limpieza del tanque dependerá de la cantidad de sólidos en el agua bruta. No obstante, cada cierto tiempo se debe sacar la cantidad excesiva de lodo del fondo por medio de la apertura de las válvulas de drenaje en el fondo del tanque. Hay que tener en cuenta que los lodos en el tanque de sedimentación pueden ser tóxicos.

33 33

34 Bomba de impulsión planta SETA: Mantenimiento y sustitución
ERU WATSAN MOD. 15 Bomba de impulsión planta SETA: Mantenimiento y sustitución

35 Bomba de impulsión Grundfos MQ 3-45

36 Arranque Nivel máximo del agua en el tanque de sedimentación Por debajo del nivel máximo de agua el controlador arranca la bomba sumergible. Por encima del nivel máximo de agua el controlador para la bomba sumergible. Nivel mínimo del agua en el tanque de sedimentación Por debajo del nivel mínimo de agua el controlador para la bomba de impulsión y arranca la bomba sumergible. Por encima del nivel mínimo de agua el controlador arranca la bomba de impulsión y para la bomba sumergible pero el controlador de nivel máximo la mantiene arrancada.

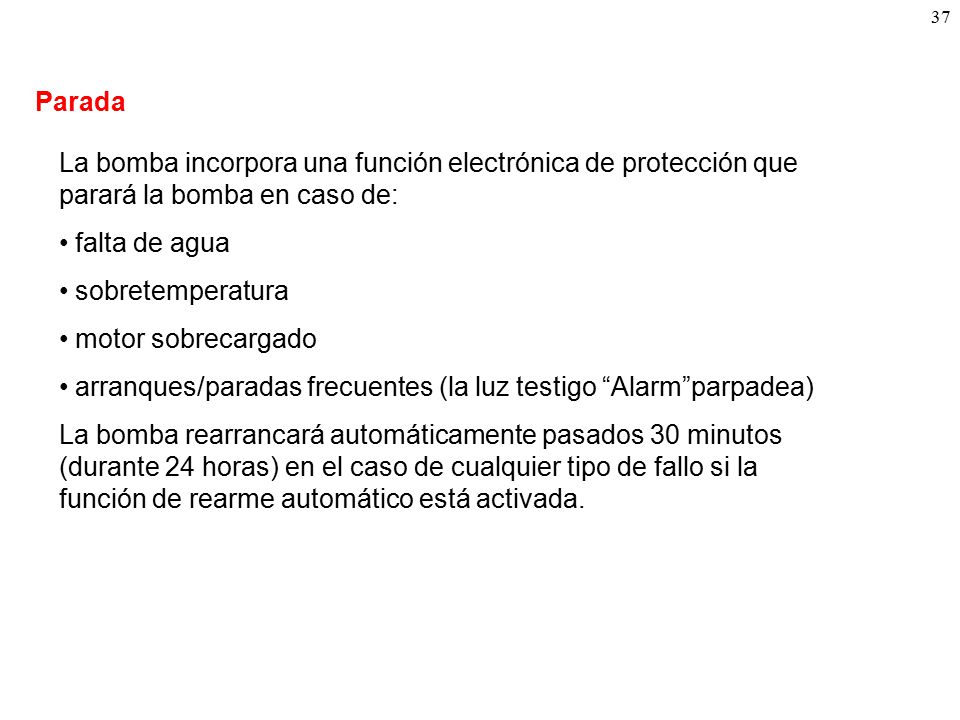

37 Parada La bomba incorpora una función electrónica de protección que parará la bomba en caso de: falta de agua sobretemperatura motor sobrecargado arranques/paradas frecuentes (la luz testigo “Alarm”parpadea) La bomba rearrancará automáticamente pasados 30 minutos (durante 24 horas) en el caso de cualquier tipo de fallo si la función de rearme automático está activada.

38 Mantenimiento Bajo condiciones de funcionamiento normales la bomba no necesita mantenimiento. Para posibles averías ver manual de instrucciones

39 4. Sustitución de la bomba de impulsión MQ 3-45

40 1

41 15

42 5. Filtros de silex y carbón activo

43 Filtro carbón activo Filtro silex

44 Filtros de silex y carbón activo
Requieren una limpieza regular a través del contra-lavado y lavado. Es necesario substituir el carbón activo cada horas o después de un año de funcionamiento. Para ello se dispone de tapones de llenado y vaciado.

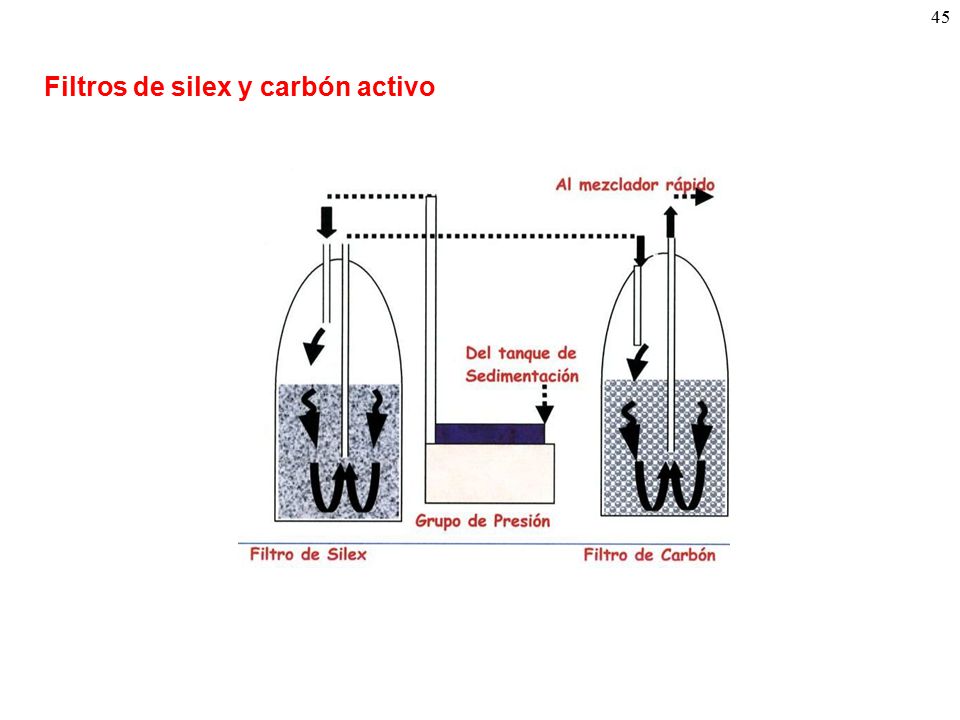

45 Filtros de silex y carbón activo
45 Filtros de silex y carbón activo

46 Bombas dosificadoras y depósitos de soluciones químicas

47 Bomba dosificadora Solución de cloro (Al tanque de sedimentación)
Solución sulfato aluminio (Al tanque de sedimentación) Bomba dosificadora Solución de cloro (Al mezclador rápido)

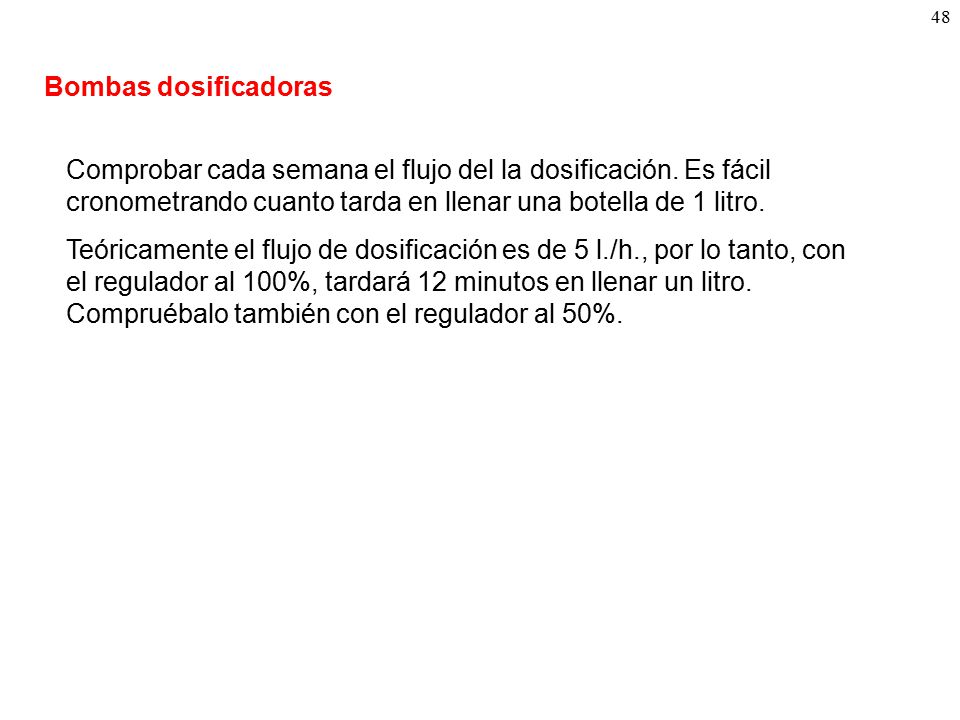

48 Bombas dosificadoras Comprobar cada semana el flujo del la dosificación. Es fácil cronometrando cuanto tarda en llenar una botella de 1 litro. Teóricamente el flujo de dosificación es de 5 l./h., por lo tanto, con el regulador al 100%, tardará 12 minutos en llenar un litro. Compruébalo también con el regulador al 50%.

49 RANGOS DE CLORO LIBRE RESIDUAL INDICATIVOS
49 Bombas dosificadoras RANGOS DE CLORO LIBRE RESIDUAL INDICATIVOS Cloro libre a la salida del tanque de floculación: 0,1 mg/l – 0.3 mg/l Cloro libre a la salida de la planta: 0.8 mg/l – 1 mg/l (Cuando el agua es distribuida lejos del lugar de potabilización) Cloro libre a la salida de la planta: 0.6 mg/l – 0.8 mg/l (Cuando el agua es distribuida en el lugar de potabilización) Cloro libre en los grifos: 0.3 mg/l – 0.6 mg/l

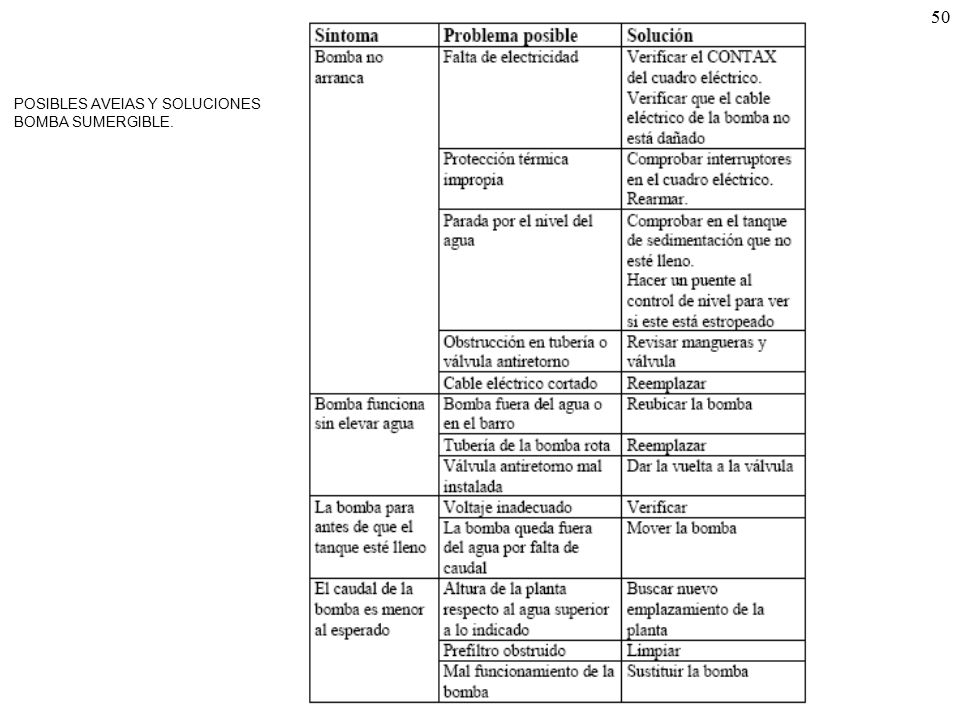

50 POSIBLES AVEIAS Y SOLUCIONES
BOMBA SUMERGIBLE.

51 BOMBA DE IMPULSION.

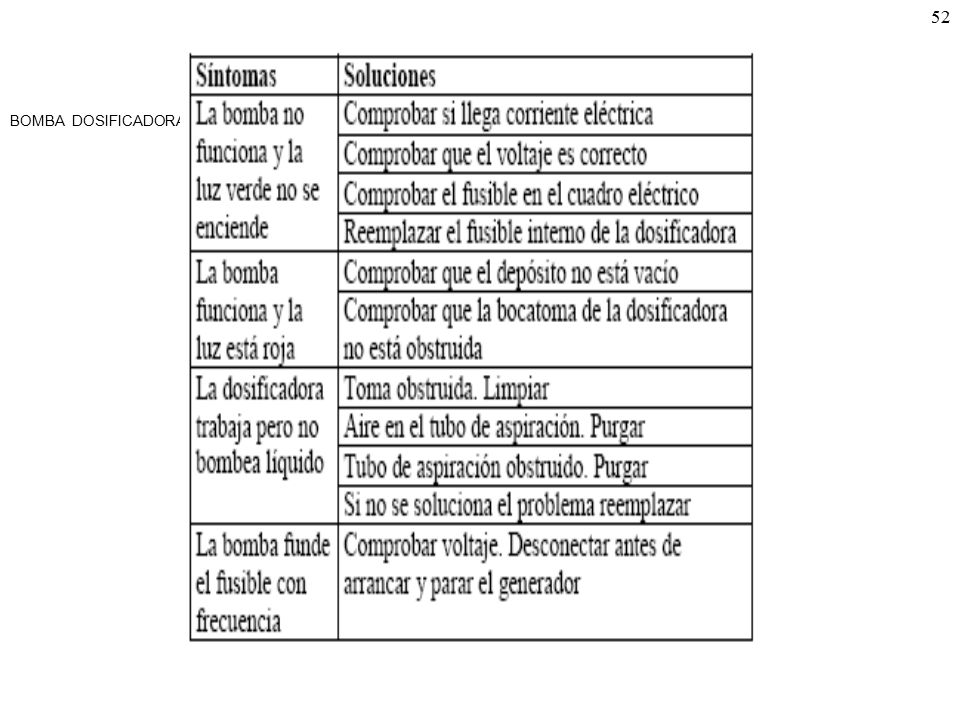

52 BOMBA DOSIFICADORA.

53 ? Preguntas 53 53
