RELIEVES ESTRUCTURALES

Presentación del tema: "RELIEVES ESTRUCTURALES"— Transcripción de la presentación:

1 RELIEVES ESTRUCTURALES

2 RELIEVES ESTRUCTURALES

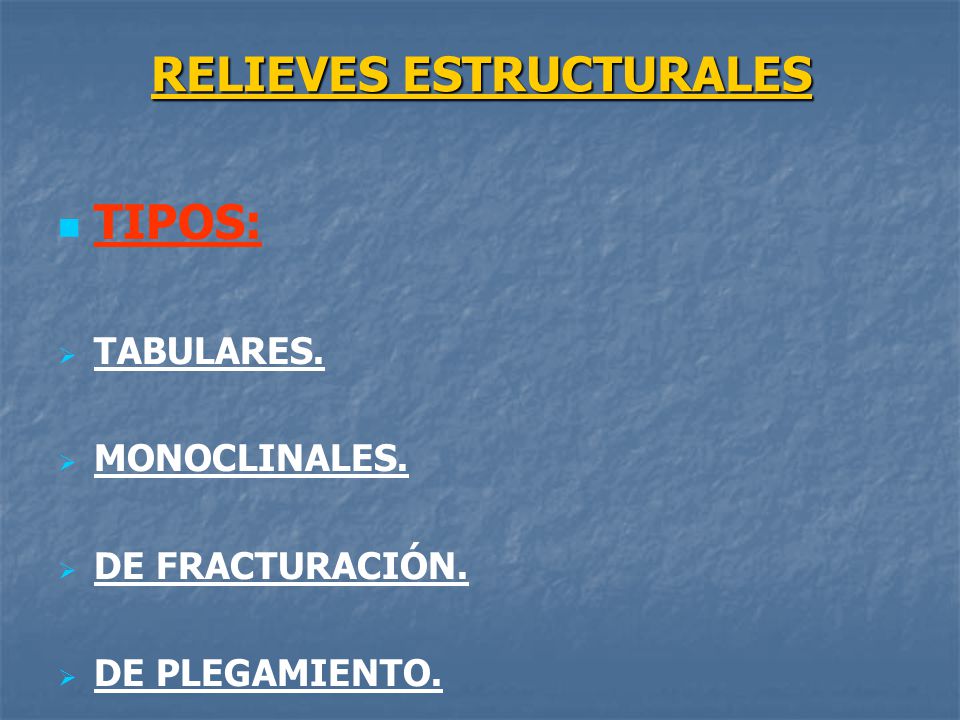

TIPOS: TABULARES. MONOCLINALES. DE FRACTURACIÓN. DE PLEGAMIENTO.

3 RELIEVES ESTRUCTURALES

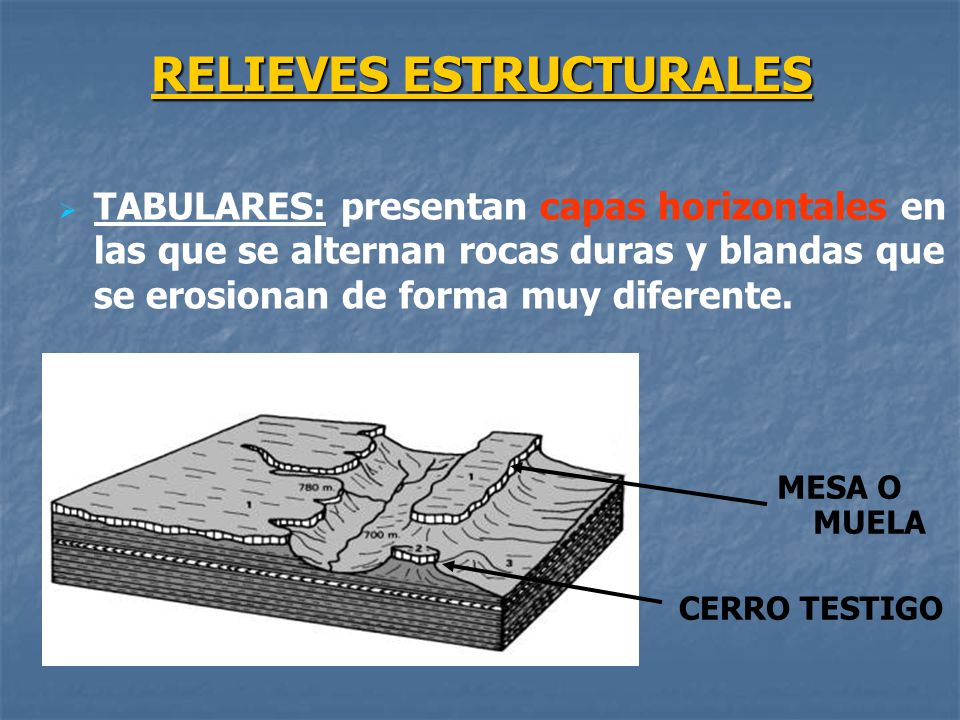

TABULARES: presentan capas horizontales en las que se alternan rocas duras y blandas que se erosionan de forma muy diferente. MESA O MUELA CERRO TESTIGO

4 RELIEVES ESTRUCTURALES

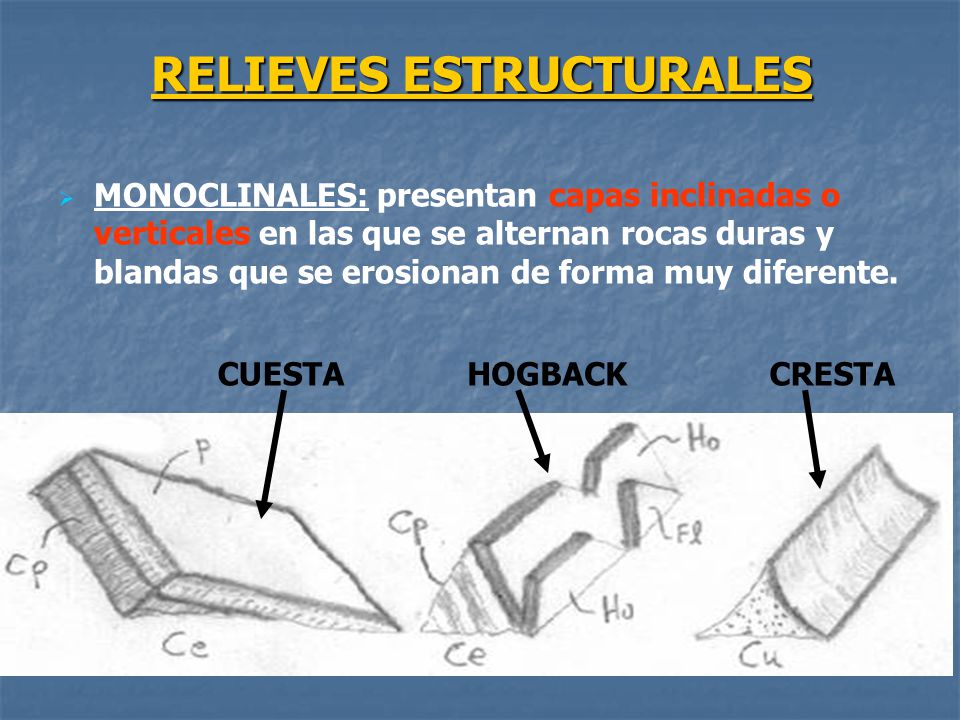

MONOCLINALES: presentan capas inclinadas o verticales en las que se alternan rocas duras y blandas que se erosionan de forma muy diferente. CUESTA HOGBACK CRESTA

5 RELIEVE MONOCLINAL

6 RELIEVES ESTRUCTURALES
DE FRACTURACIÓN: se deben a fracturas en las rocas que se elevan o se hunden en regiones determinadas, dando lugar a estructuras características. HORST FOSA TECTÓNICA FALLA

7 RELIEVES ESTRUCTURALES

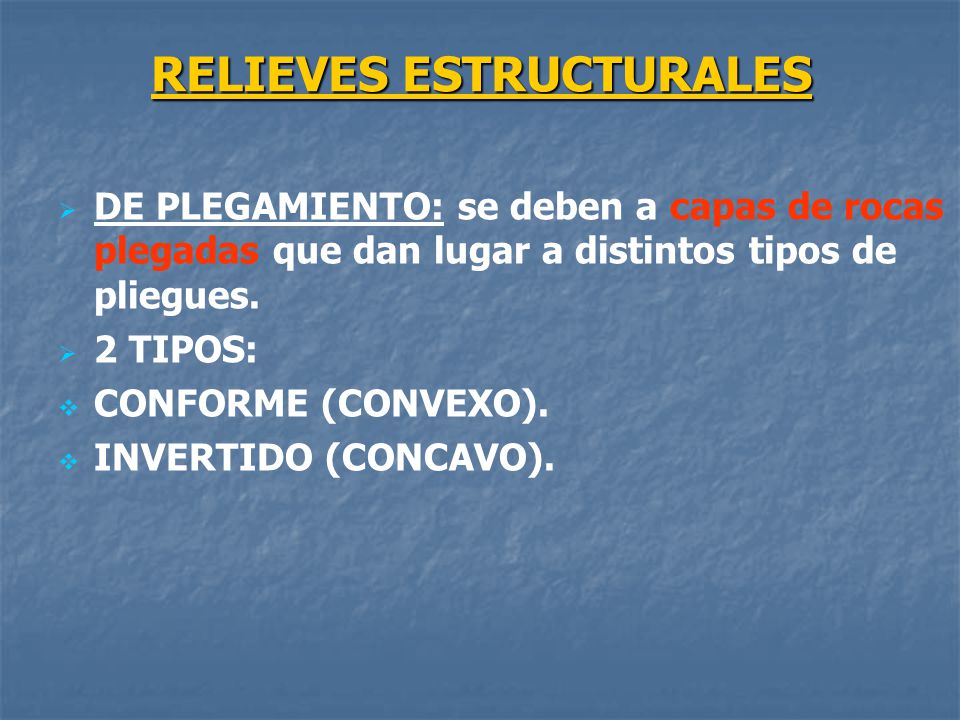

DE PLEGAMIENTO: se deben a capas de rocas plegadas que dan lugar a distintos tipos de pliegues. 2 TIPOS: CONFORME (CONVEXO). INVERTIDO (CONCAVO).

8 RELIEVES ESTRUCTURALES

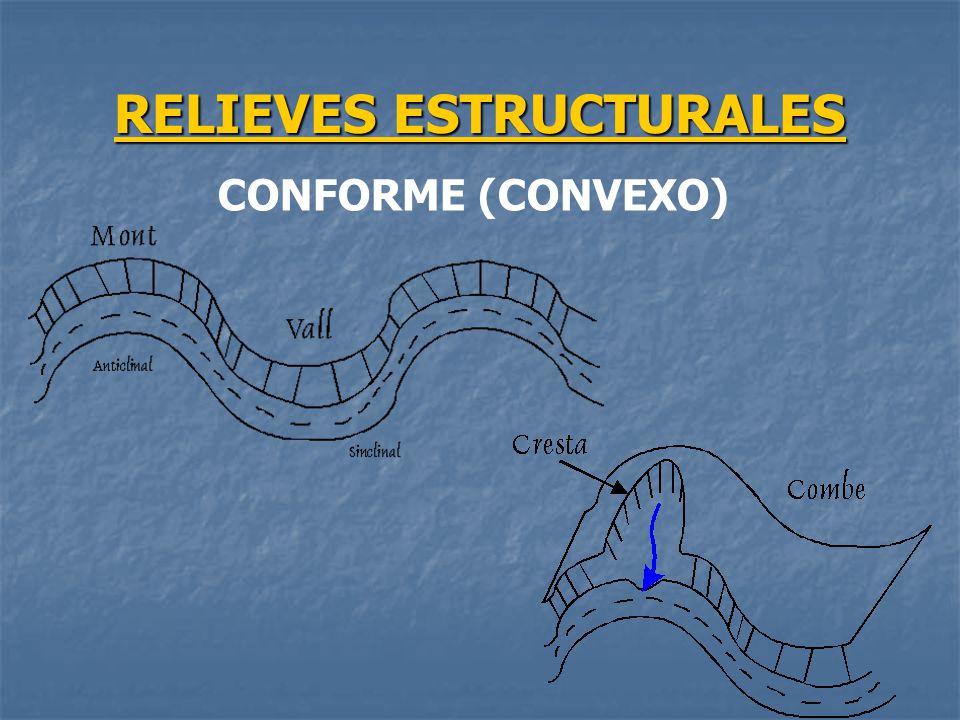

CONFORME (CONVEXO)

9 RELIEVES ESTRUCTURALES

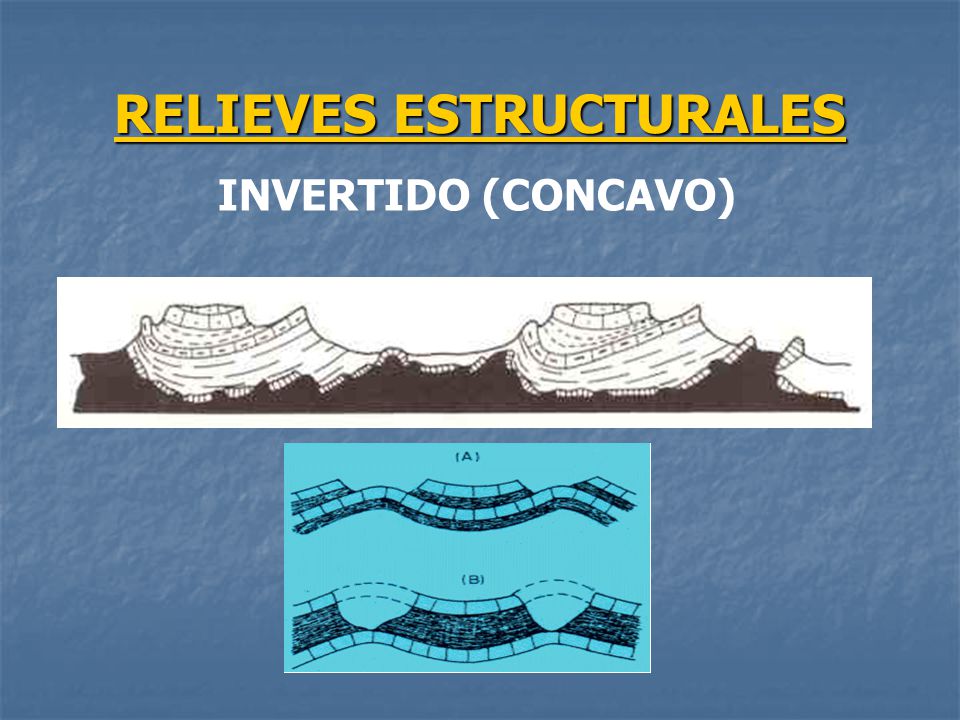

INVERTIDO (CONCAVO)

10 RELIEVES LITOLÓGICOS

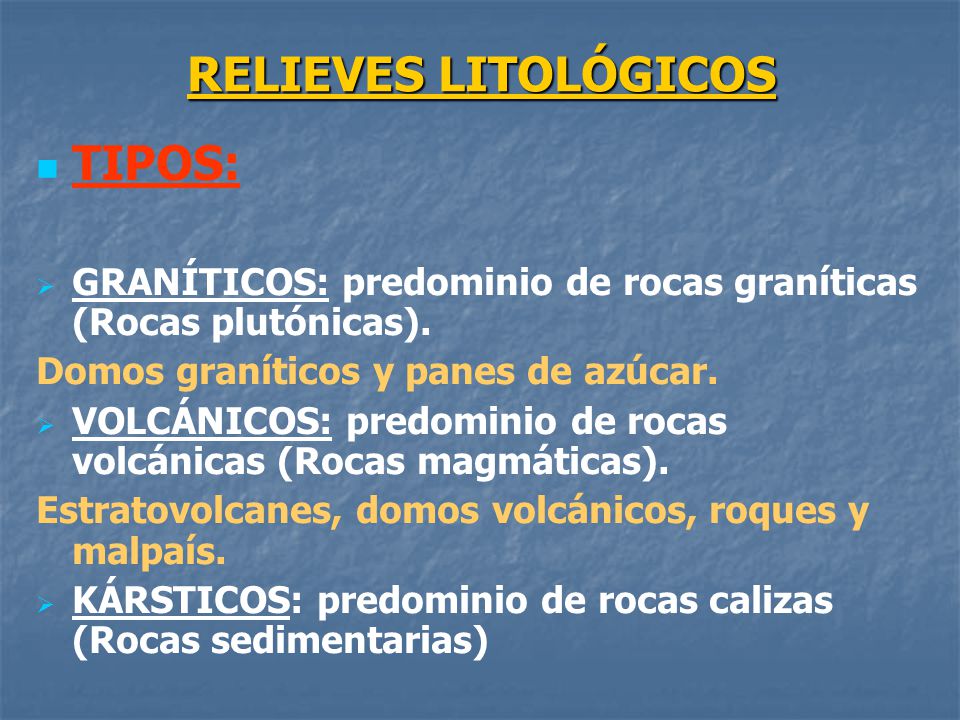

11 RELIEVES LITOLÓGICOS TIPOS:
GRANÍTICOS: predominio de rocas graníticas (Rocas plutónicas). Domos graníticos y panes de azúcar. VOLCÁNICOS: predominio de rocas volcánicas (Rocas magmáticas). Estratovolcanes, domos volcánicos, roques y malpaís. KÁRSTICOS: predominio de rocas calizas (Rocas sedimentarias)

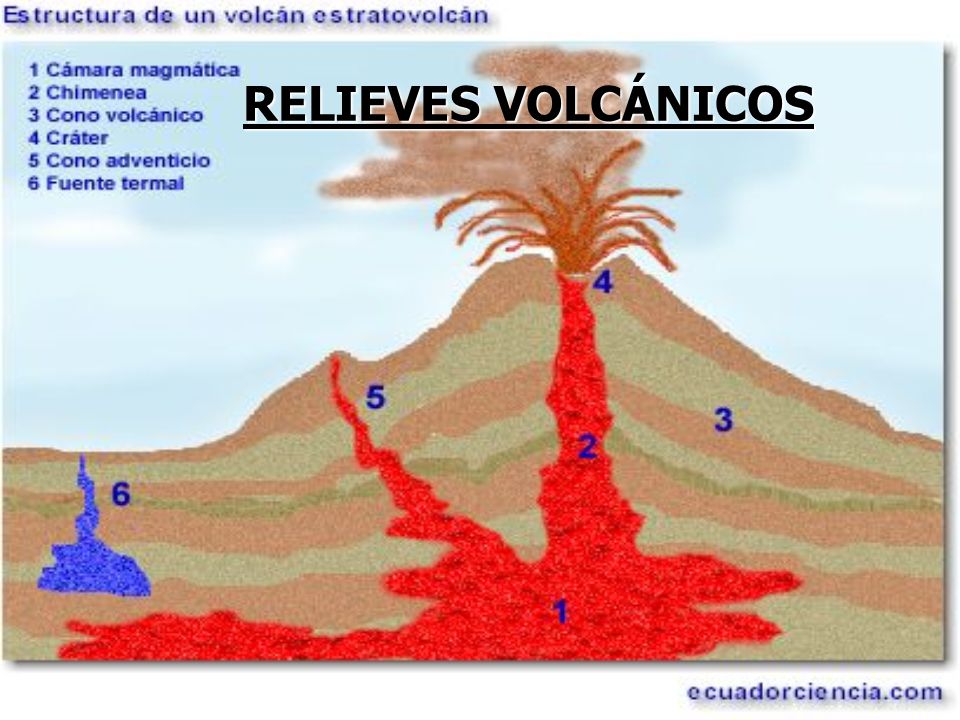

12 RELIEVES VOLCÁNICOS

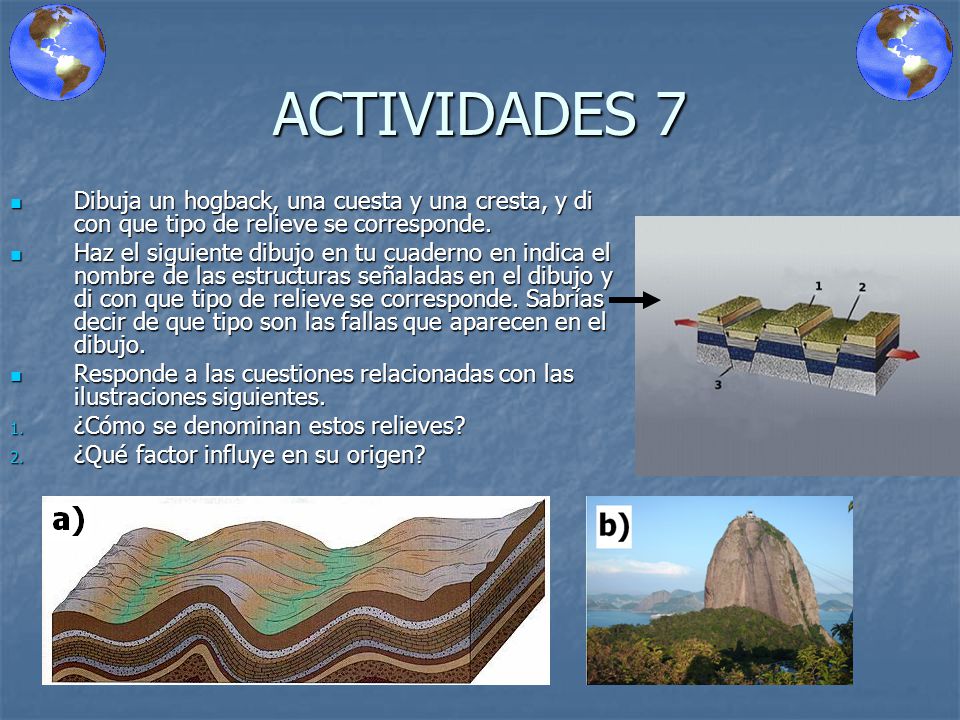

13 ACTIVIDADES 7 Dibuja un hogback, una cuesta y una cresta, y di con que tipo de relieve se corresponde. Haz el siguiente dibujo en tu cuaderno en indica el nombre de las estructuras señaladas en el dibujo y di con que tipo de relieve se corresponde. Sabrías decir de que tipo son las fallas que aparecen en el dibujo. Responde a las cuestiones relacionadas con las ilustraciones siguientes. ¿Cómo se denominan estos relieves? ¿Qué factor influye en su origen?

14 RELIEVES LITOLÓGICOS EL MODELADO KÁRSTICO

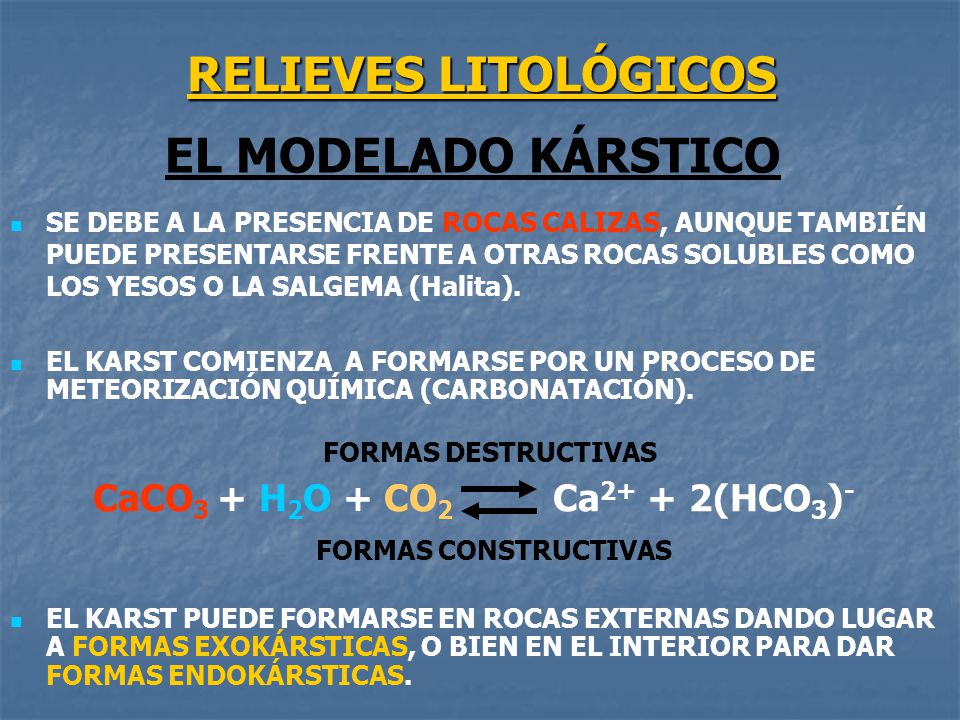

SE DEBE A LA PRESENCIA DE ROCAS CALIZAS, AUNQUE TAMBIÉN PUEDE PRESENTARSE FRENTE A OTRAS ROCAS SOLUBLES COMO LOS YESOS O LA SALGEMA (Halita). EL KARST COMIENZA A FORMARSE POR UN PROCESO DE METEORIZACIÓN QUÍMICA (CARBONATACIÓN). FORMAS DESTRUCTIVAS CaCO3 + H2O + CO Ca2+ + 2(HCO3)- FORMAS CONSTRUCTIVAS EL KARST PUEDE FORMARSE EN ROCAS EXTERNAS DANDO LUGAR A FORMAS EXOKÁRSTICAS, O BIEN EN EL INTERIOR PARA DAR FORMAS ENDOKÁRSTICAS.

15 RELIEVES LITOLÓGICOS EL MODELADO KÁRSTICO FORMAS EXOKÁRSTICAS

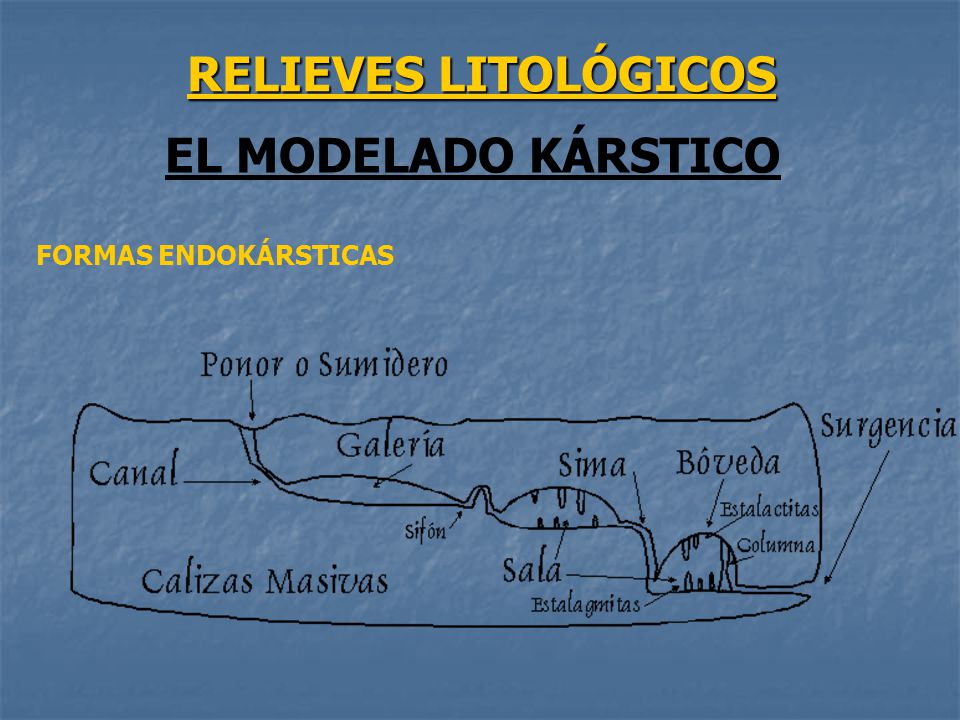

FORMAS ENDOKÁRSTICAS

16 RELIEVES LITOLÓGICOS EL MODELADO KÁRSTICO FORMAS EXOKÁRSTICAS

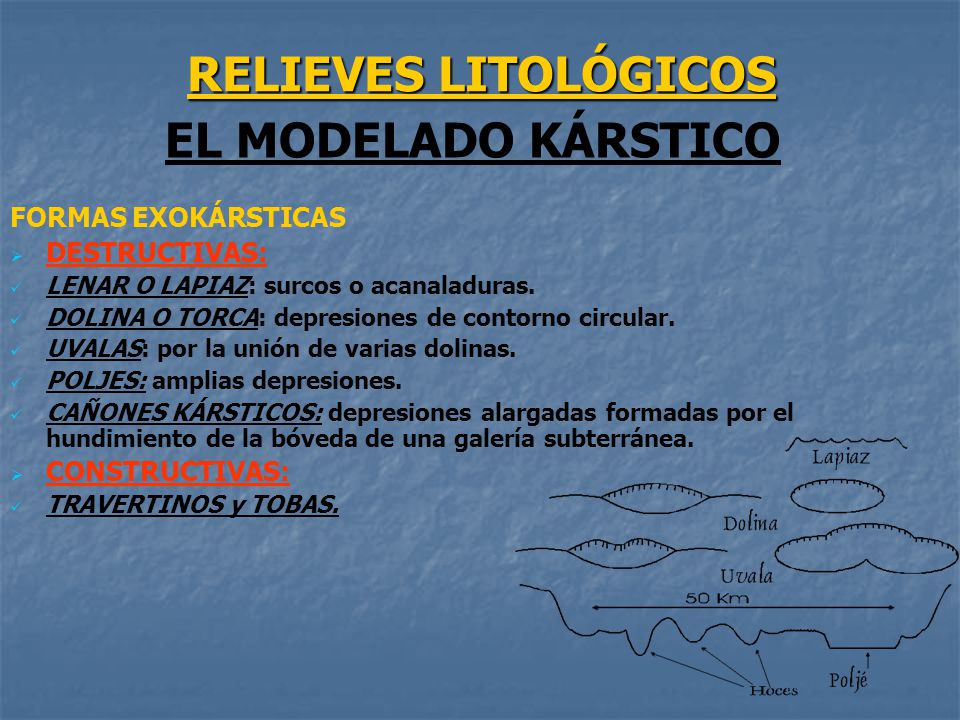

DESTRUCTIVAS: LENAR O LAPIAZ: surcos o acanaladuras. DOLINA O TORCA: depresiones de contorno circular. UVALAS: por la unión de varias dolinas. POLJES: amplias depresiones. CAÑONES KÁRSTICOS: depresiones alargadas formadas por el hundimiento de la bóveda de una galería subterránea. CONSTRUCTIVAS: TRAVERTINOS y TOBAS.

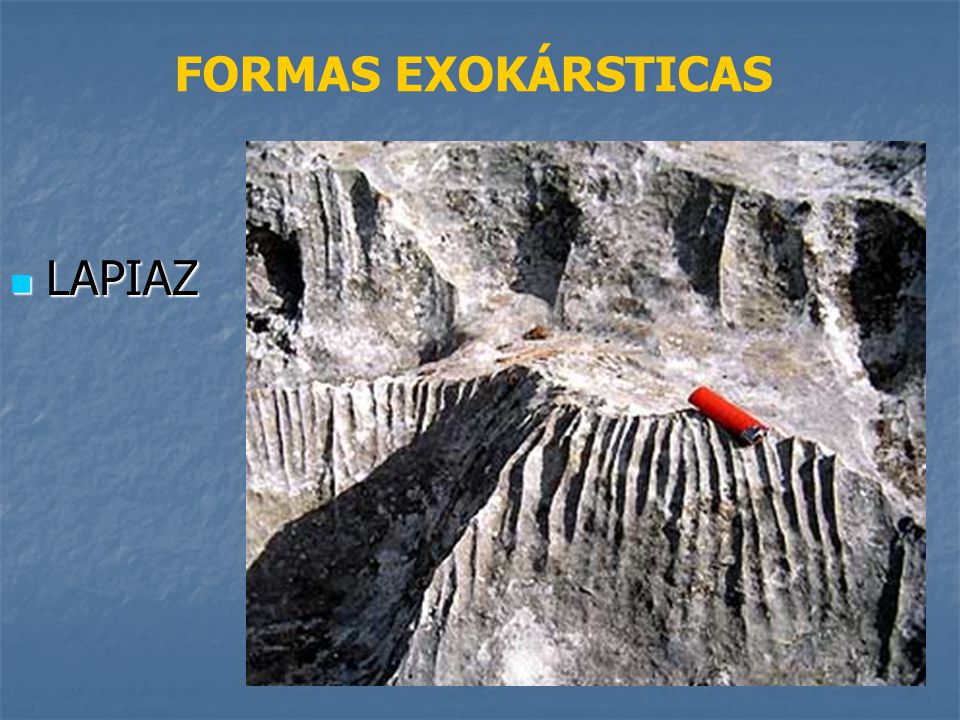

17 FORMAS EXOKÁRSTICAS LAPIAZ

18 FORMAS EXOKÁRSTICAS DOLINA

19 FORMAS EXOKÁRSTICAS CAÑÓN

20 RELIEVES LITOLÓGICOS EL MODELADO KÁRSTICO FORMAS ENDOKÁRSTICAS

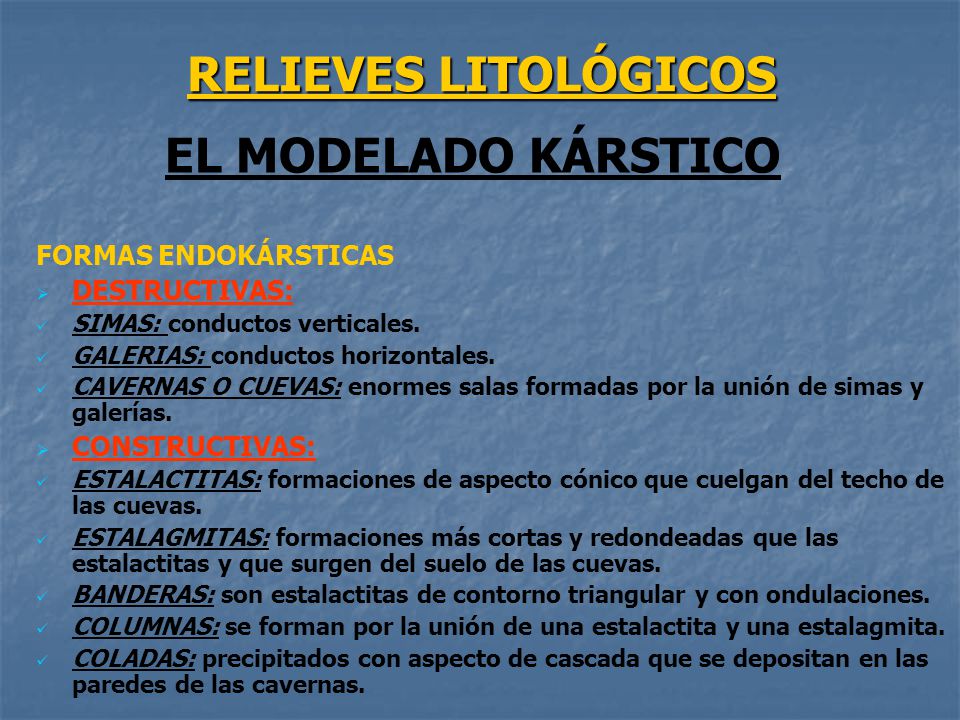

DESTRUCTIVAS: SIMAS: conductos verticales. GALERIAS: conductos horizontales. CAVERNAS O CUEVAS: enormes salas formadas por la unión de simas y galerías. CONSTRUCTIVAS: ESTALACTITAS: formaciones de aspecto cónico que cuelgan del techo de las cuevas. ESTALAGMITAS: formaciones más cortas y redondeadas que las estalactitas y que surgen del suelo de las cuevas. BANDERAS: son estalactitas de contorno triangular y con ondulaciones. COLUMNAS: se forman por la unión de una estalactita y una estalagmita. COLADAS: precipitados con aspecto de cascada que se depositan en las paredes de las cavernas.

21 RELIEVES LITOLÓGICOS EL MODELADO KÁRSTICO FORMAS ENDOKÁRSTICAS

22 FORMAS ENDOKÁRSTICAS GALERIAS

23 FORMAS ENDOKÁRSTICAS SIMA

24 FORMAS ENDOKÁRSTICAS CAVERNA

25 FORMAS ENDOKÁRSTICAS ESTALACTITAS

26 FORMAS ENDOKÁRSTICAS ESTALAGMITAS

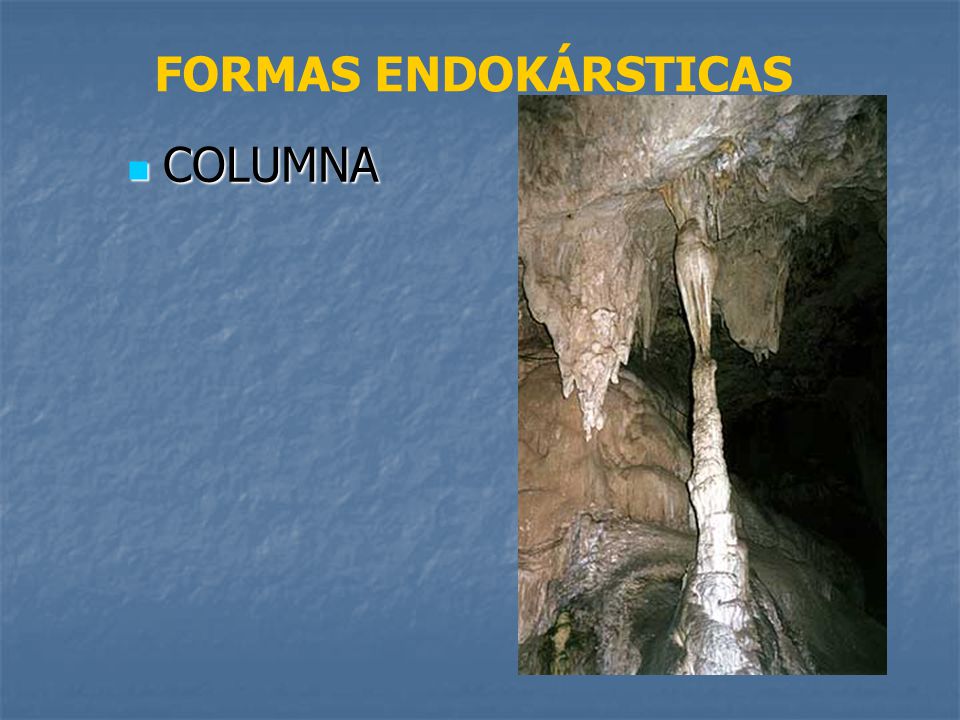

27 FORMAS ENDOKÁRSTICAS COLUMNA

28 FORMAS ENDOKÁRSTICAS COLADAS

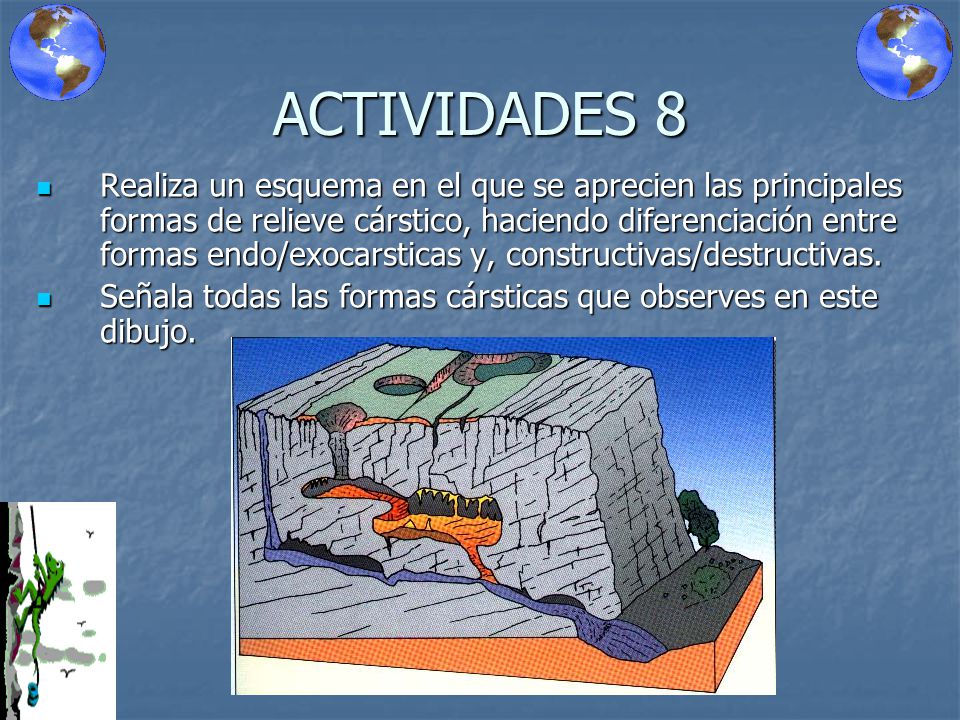

29 ACTIVIDADES 8 Realiza un esquema en el que se aprecien las principales formas de relieve cárstico, haciendo diferenciación entre formas endo/exocarsticas y, constructivas/destructivas. Señala todas las formas cársticas que observes en este dibujo.

30 RELIEVES LITORALES

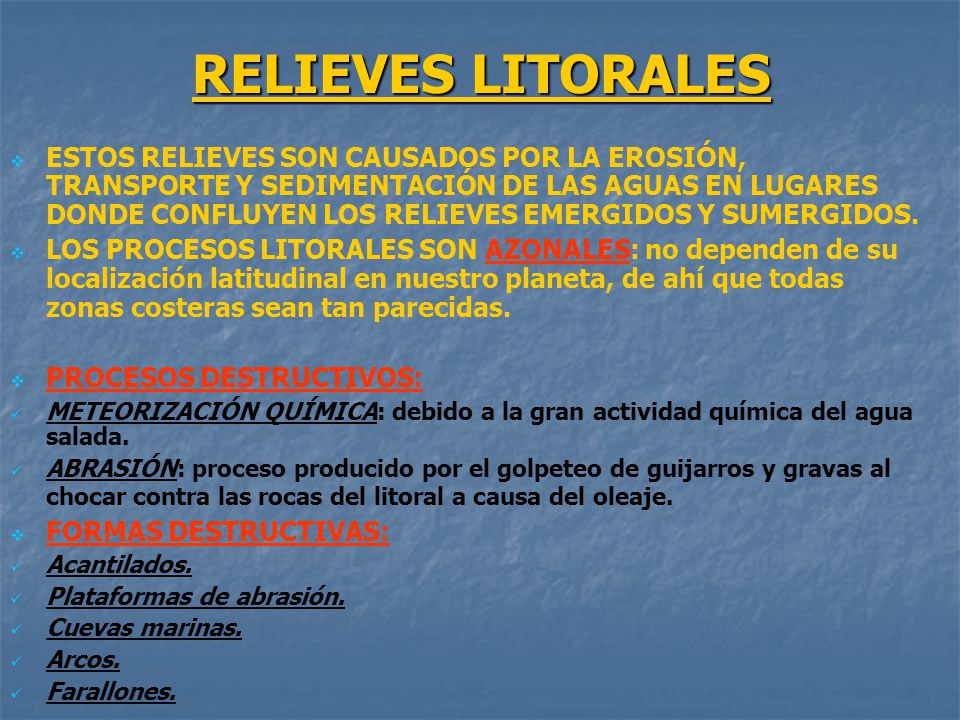

31 RELIEVES LITORALES ESTOS RELIEVES SON CAUSADOS POR LA EROSIÓN, TRANSPORTE Y SEDIMENTACIÓN DE LAS AGUAS EN LUGARES DONDE CONFLUYEN LOS RELIEVES EMERGIDOS Y SUMERGIDOS. LOS PROCESOS LITORALES SON AZONALES: no dependen de su localización latitudinal en nuestro planeta, de ahí que todas zonas costeras sean tan parecidas. PROCESOS DESTRUCTIVOS: METEORIZACIÓN QUÍMICA: debido a la gran actividad química del agua salada. ABRASIÓN: proceso producido por el golpeteo de guijarros y gravas al chocar contra las rocas del litoral a causa del oleaje. FORMAS DESTRUCTIVAS: Acantilados. Plataformas de abrasión. Cuevas marinas. Arcos. Farallones.

32 RELIEVES LITORALES ACANTILADOS PLAYA DE LOS GIGANTES (TENERIFE)

33 RELIEVES LITORALES PLATAFORMAS DE ABRASIÓN
PLAYA DE COVACHOS (CANTABRIA)

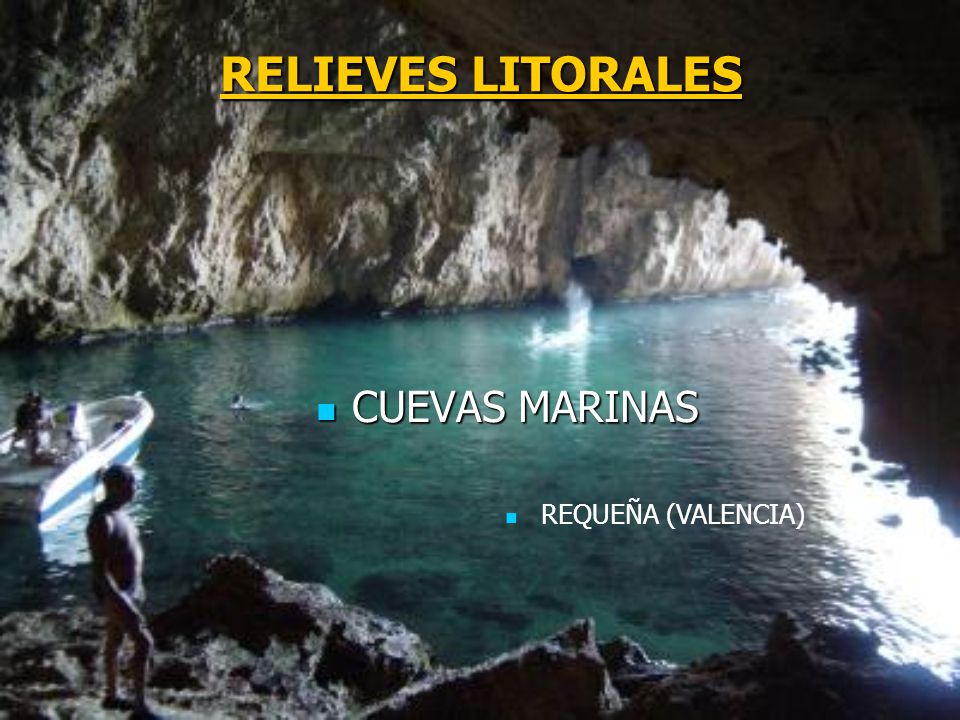

34 RELIEVES LITORALES CUEVAS MARINAS REQUEÑA (VALENCIA)

35 RELIEVES LITORALES ARCOS ACANTILADOS DE NORMANDÍA (FRANCIA)

36 RELIEVES LITORALES FARALLONES ISLA DE CAPRI (ITALIA)

37 RELIEVES LITORALES PROCESOS CONSTRUCTIVOS: FORMAS CONSTRUCTIVAS:

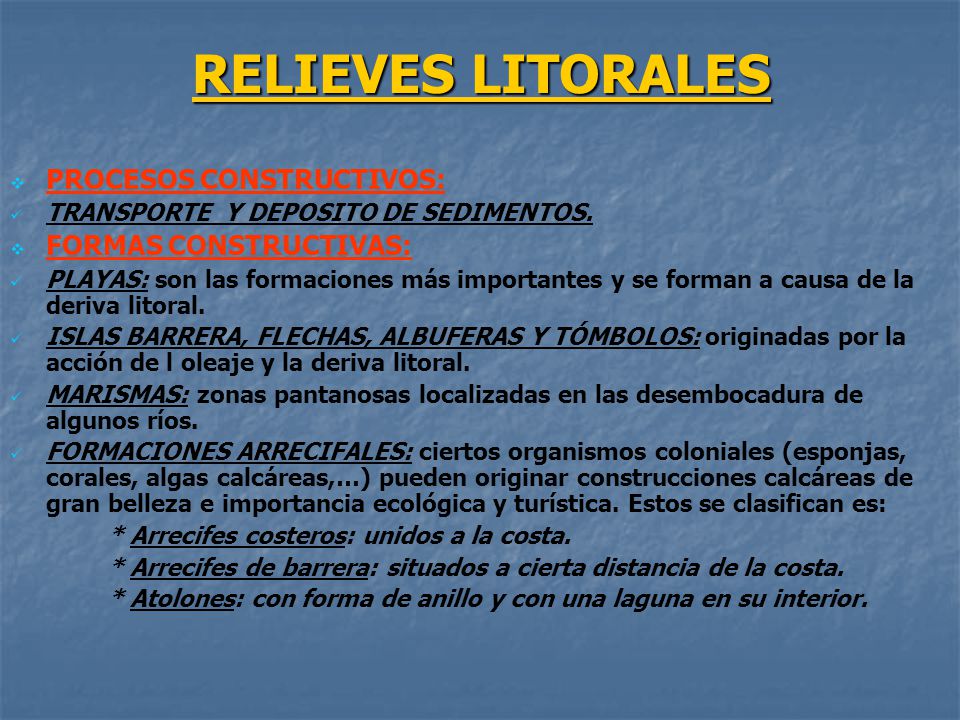

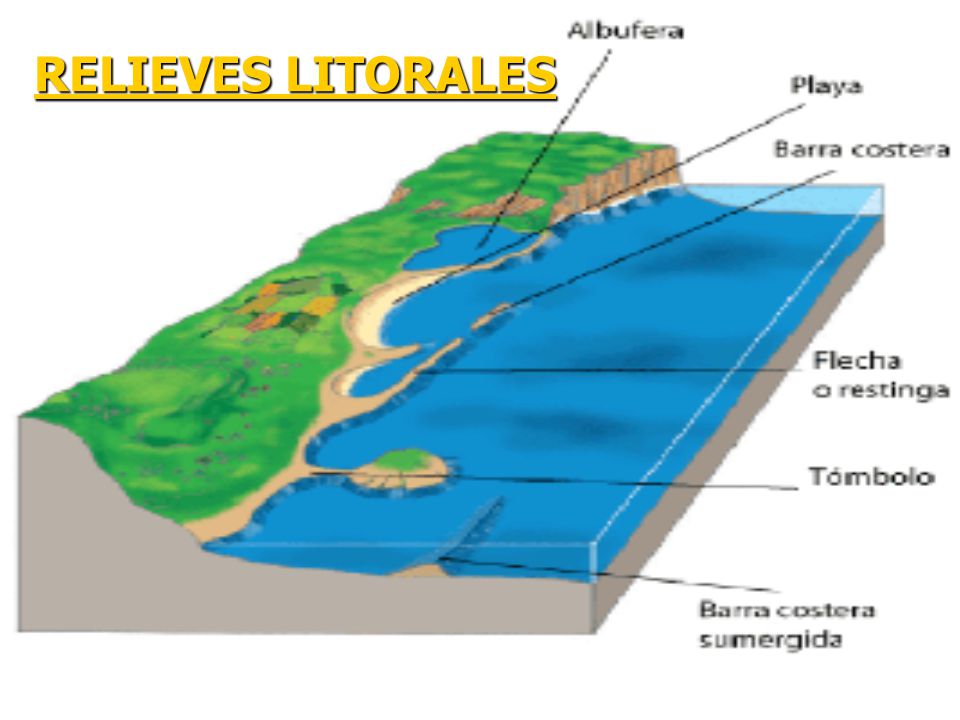

TRANSPORTE Y DEPOSITO DE SEDIMENTOS. FORMAS CONSTRUCTIVAS: PLAYAS: son las formaciones más importantes y se forman a causa de la deriva litoral. ISLAS BARRERA, FLECHAS, ALBUFERAS Y TÓMBOLOS: originadas por la acción de l oleaje y la deriva litoral. MARISMAS: zonas pantanosas localizadas en las desembocadura de algunos ríos. FORMACIONES ARRECIFALES: ciertos organismos coloniales (esponjas, corales, algas calcáreas,…) pueden originar construcciones calcáreas de gran belleza e importancia ecológica y turística. Estos se clasifican es: * Arrecifes costeros: unidos a la costa. * Arrecifes de barrera: situados a cierta distancia de la costa. * Atolones: con forma de anillo y con una laguna en su interior.

38 RELIEVES LITORALES

39 RELIEVES LITORALES PLAYA BÁVARO (REPÚBLICA DOMINICANA) PLAYAS

40 RELIEVES LITORALES ARRECIFE DE BARRERA ATOLÓN ISLAS BARRERA

41 RELIEVES LITORALES PLAYA DE COVACHOS (CANTABRIA) TÓMBOLOS

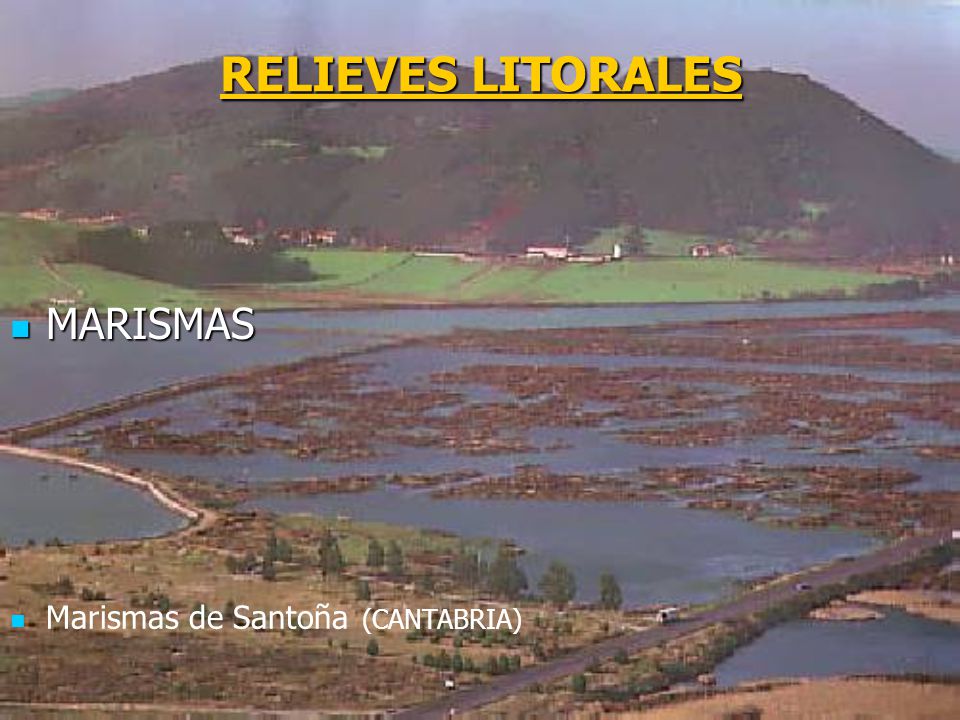

42 RELIEVES LITORALES MARISMAS Marismas de Santoña (CANTABRIA)

43 RELIEVES LITORALES (CARIBE) FORMACIONES ARRECIFALES

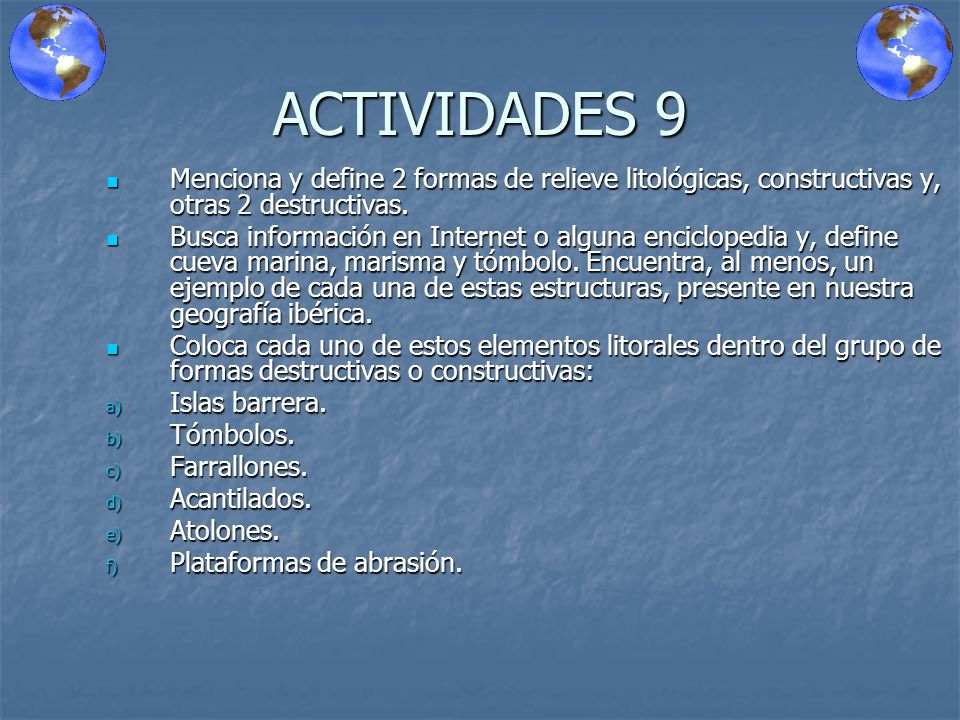

44 ACTIVIDADES 9 Menciona y define 2 formas de relieve litológicas, constructivas y, otras 2 destructivas. Busca información en Internet o alguna enciclopedia y, define cueva marina, marisma y tómbolo. Encuentra, al menos, un ejemplo de cada una de estas estructuras, presente en nuestra geografía ibérica. Coloca cada uno de estos elementos litorales dentro del grupo de formas destructivas o constructivas: Islas barrera. Tómbolos. Farrallones. Acantilados. Atolones. Plataformas de abrasión.

45 LA REPRESENTACIÓN DEL RELIEVE

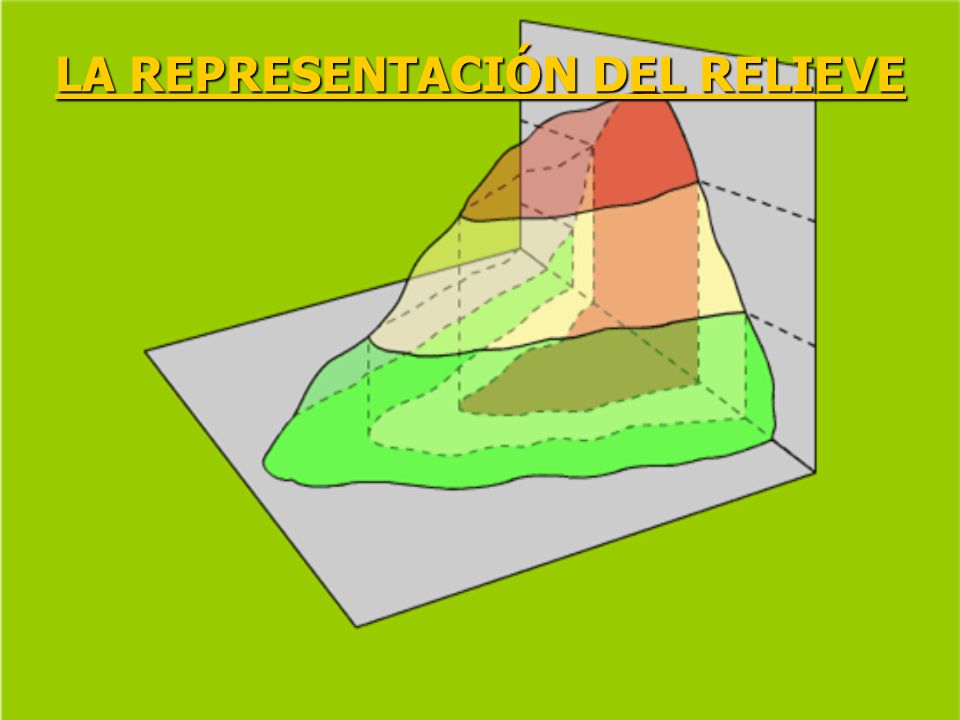

46 LA REPRESENTACIÓN DEL RELIEVE

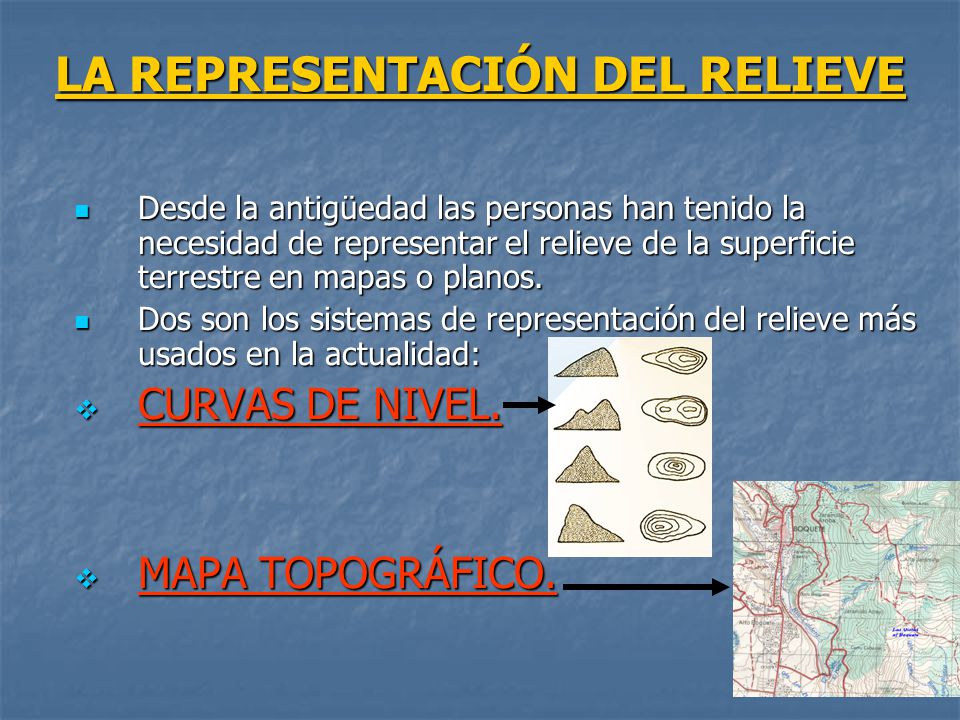

Desde la antigüedad las personas han tenido la necesidad de representar el relieve de la superficie terrestre en mapas o planos. Dos son los sistemas de representación del relieve más usados en la actualidad: CURVAS DE NIVEL. MAPA TOPOGRÁFICO.

47 LA REPRESENTACIÓN DEL RELIEVE
CURVAS DE NIVEL. La Tierra tiene forma esférica (3D) por lo que su superficie es curva, esto genera algunos inconvenientes a la hora de representar el relieve en un plano (2D). Una solución consiste en reticular la superficie terrestre mediante los meridianos y los paralelos. Mientras más pequeña sea la cuadrícula que realicemos más próximo estaremos a asemejarnos a un plano (2D).

48 LA REPRESENTACIÓN DEL RELIEVE

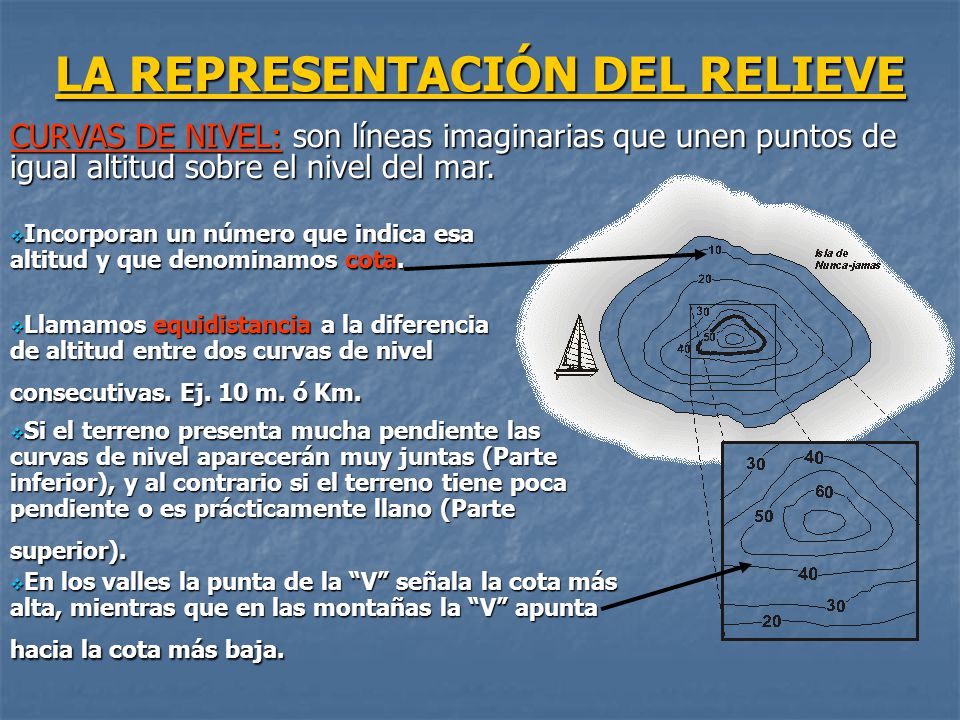

CURVAS DE NIVEL: son líneas imaginarias que unen puntos de igual altitud sobre el nivel del mar. Incorporan un número que indica esa altitud y que denominamos cota. Llamamos equidistancia a la diferencia de altitud entre dos curvas de nivel consecutivas. Ej. 10 m. ó Km. Si el terreno presenta mucha pendiente las curvas de nivel aparecerán muy juntas (Parte inferior), y al contrario si el terreno tiene poca pendiente o es prácticamente llano (Parte superior). En los valles la punta de la “V” señala la cota más alta, mientras que en las montañas la “V” apunta hacia la cota más baja.

49 LA REPRESENTACIÓN DEL RELIEVE
CURVAS DE NIVEL. Montaña. Picos: De igual altura. De diferente altura. Valle. Colina. Volcán.

50 LA REPRESENTACIÓN DEL RELIEVE
EL MAPA TOPOGRÁFICO: es una representación en un plano y a escala, de una parte de la superficie terrestre. ELEMENTOS DE UN MAPA TOPOGRÁFICO: LA ESCALA. LA ORIENTACIÓN. LA OROGRAFÍA. LA HIDROGRAFÍA. LOS USOS DEL SUELO. LAS CONSTRUCCIONES HUMANAS. LA TOPONIMIA. Test: Mapas topográficos

51 LA REPRESENTACIÓN DEL RELIEVE

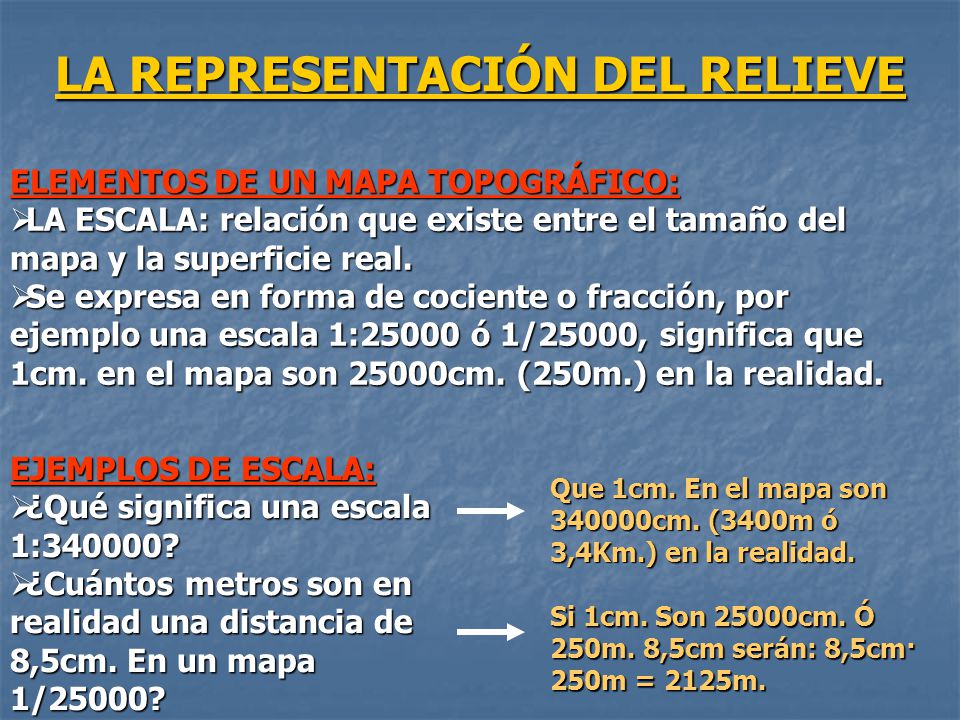

ELEMENTOS DE UN MAPA TOPOGRÁFICO: LA ESCALA: relación que existe entre el tamaño del mapa y la superficie real. Se expresa en forma de cociente o fracción, por ejemplo una escala 1:25000 ó 1/25000, significa que 1cm. en el mapa son 25000cm. (250m.) en la realidad. EJEMPLOS DE ESCALA: ¿Qué significa una escala 1:340000? ¿Cuántos metros son en realidad una distancia de 8,5cm. En un mapa 1/25000? Que 1cm. En el mapa son cm. (3400m ó 3,4Km.) en la realidad. Si 1cm. Son 25000cm. Ó 250m. 8,5cm serán: 8,5cm· 250m = 2125m.

52 LA REPRESENTACIÓN DEL RELIEVE

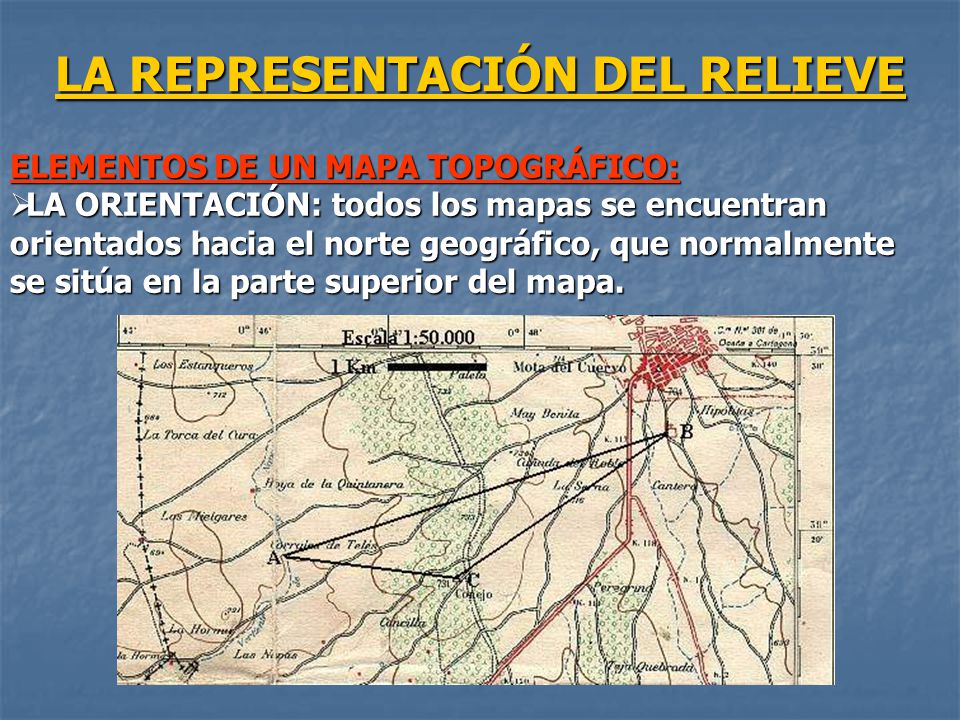

ELEMENTOS DE UN MAPA TOPOGRÁFICO: LA ORIENTACIÓN: todos los mapas se encuentran orientados hacia el norte geográfico, que normalmente se sitúa en la parte superior del mapa.

53 LA REPRESENTACIÓN DEL RELIEVE
ELEMENTOS DE UN MAPA TOPOGRÁFICO: LA OROGRAFÍA: representación del relieve mediante curvas de nivel, normalmente aparecen en color sepia.

54 LA REPRESENTACIÓN DEL RELIEVE

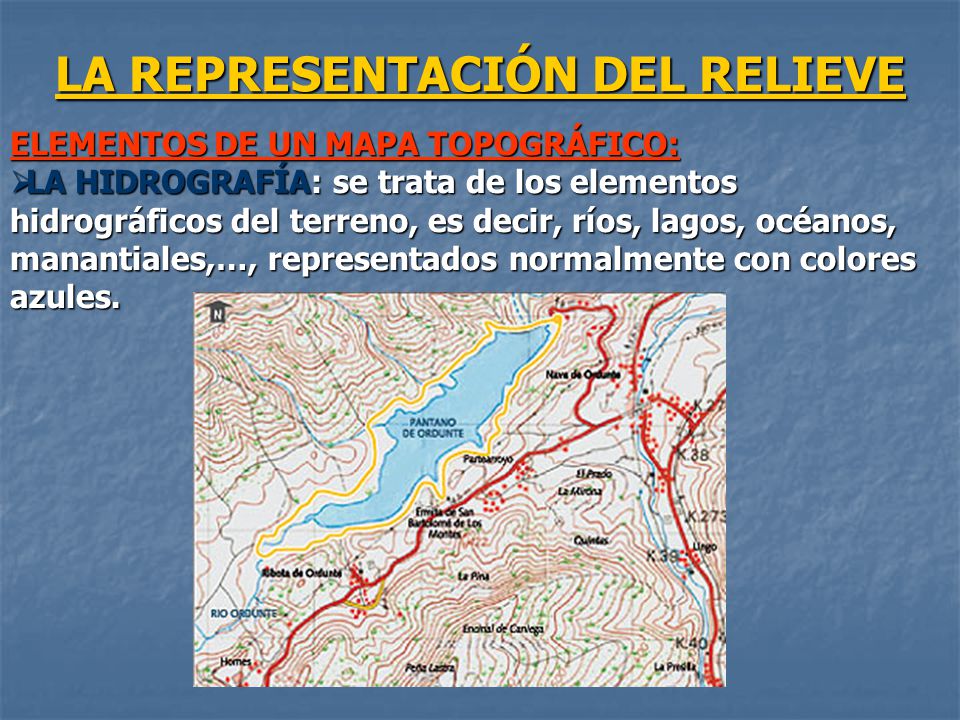

ELEMENTOS DE UN MAPA TOPOGRÁFICO: LA HIDROGRAFÍA: se trata de los elementos hidrográficos del terreno, es decir, ríos, lagos, océanos, manantiales,…, representados normalmente con colores azules.

55 LA REPRESENTACIÓN DEL RELIEVE

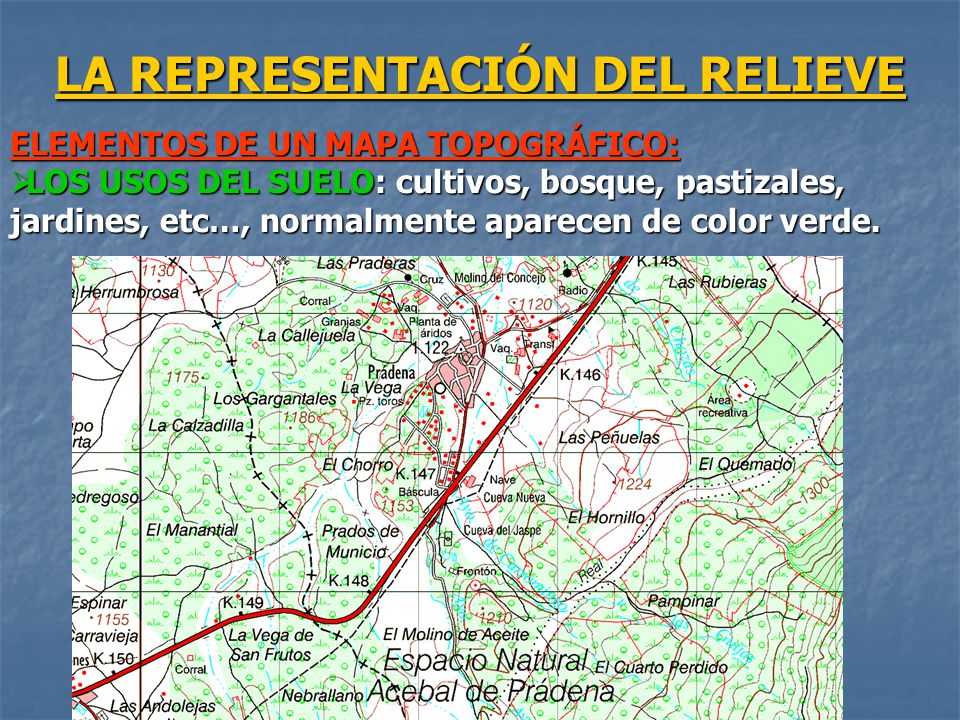

ELEMENTOS DE UN MAPA TOPOGRÁFICO: LOS USOS DEL SUELO: cultivos, bosque, pastizales, jardines, etc…, normalmente aparecen de color verde.

56 LA REPRESENTACIÓN DEL RELIEVE

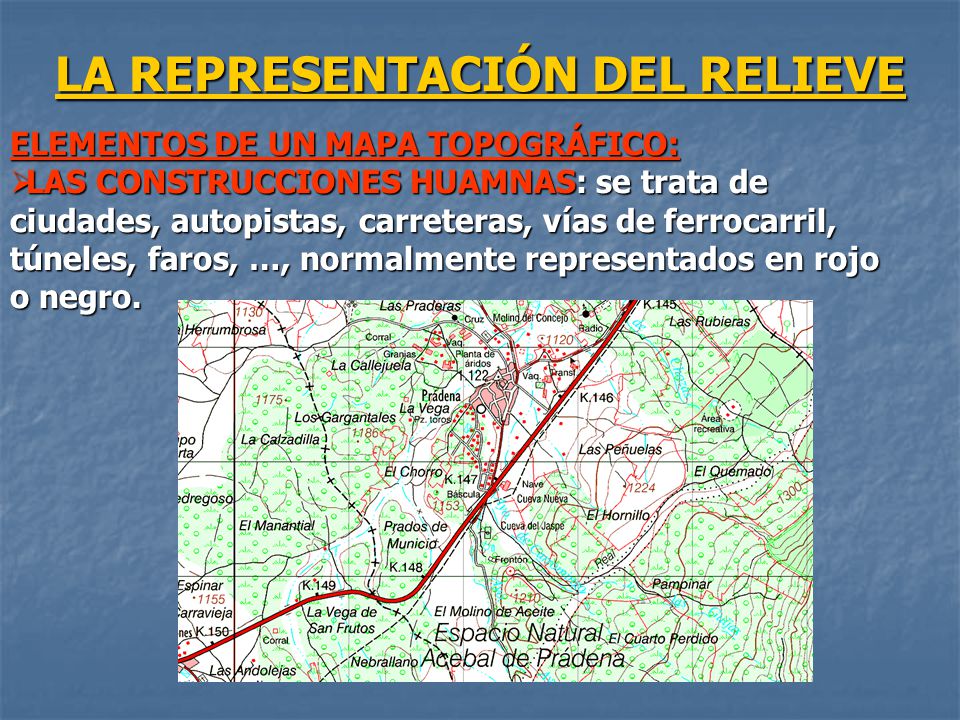

ELEMENTOS DE UN MAPA TOPOGRÁFICO: LAS CONSTRUCCIONES HUAMNAS: se trata de ciudades, autopistas, carreteras, vías de ferrocarril, túneles, faros, …, normalmente representados en rojo o negro.

57 LA REPRESENTACIÓN DEL RELIEVE

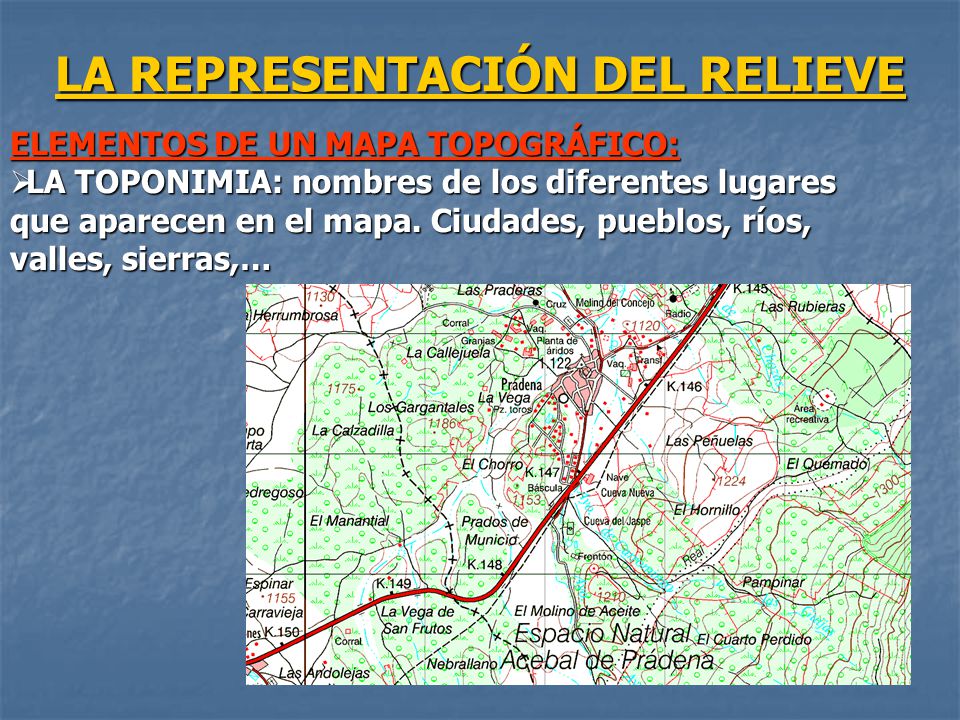

ELEMENTOS DE UN MAPA TOPOGRÁFICO: LA TOPONIMIA: nombres de los diferentes lugares que aparecen en el mapa. Ciudades, pueblos, ríos, valles, sierras,…

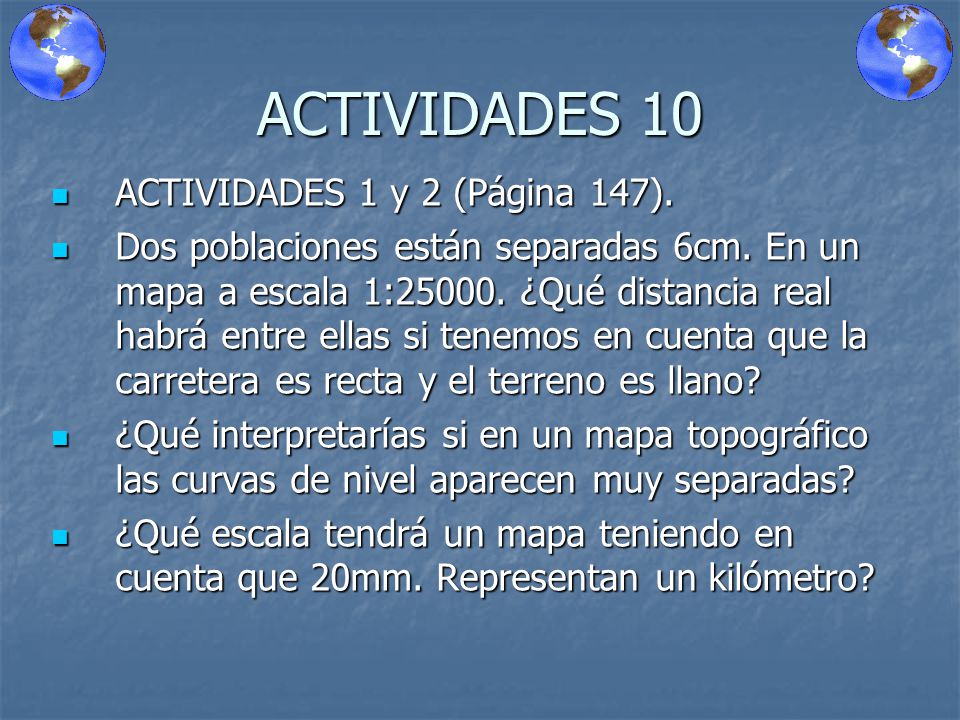

58 ACTIVIDADES 10 ACTIVIDADES 1 y 2 (Página 147).
Dos poblaciones están separadas 6cm. En un mapa a escala 1: ¿Qué distancia real habrá entre ellas si tenemos en cuenta que la carretera es recta y el terreno es llano? ¿Qué interpretarías si en un mapa topográfico las curvas de nivel aparecen muy separadas? ¿Qué escala tendrá un mapa teniendo en cuenta que 20mm. Representan un kilómetro?

59 ACTIVIDADES 11 Relaciona cada curva de nivel con su dibujo correspondiente. A B C D E 3 4 1 5 2

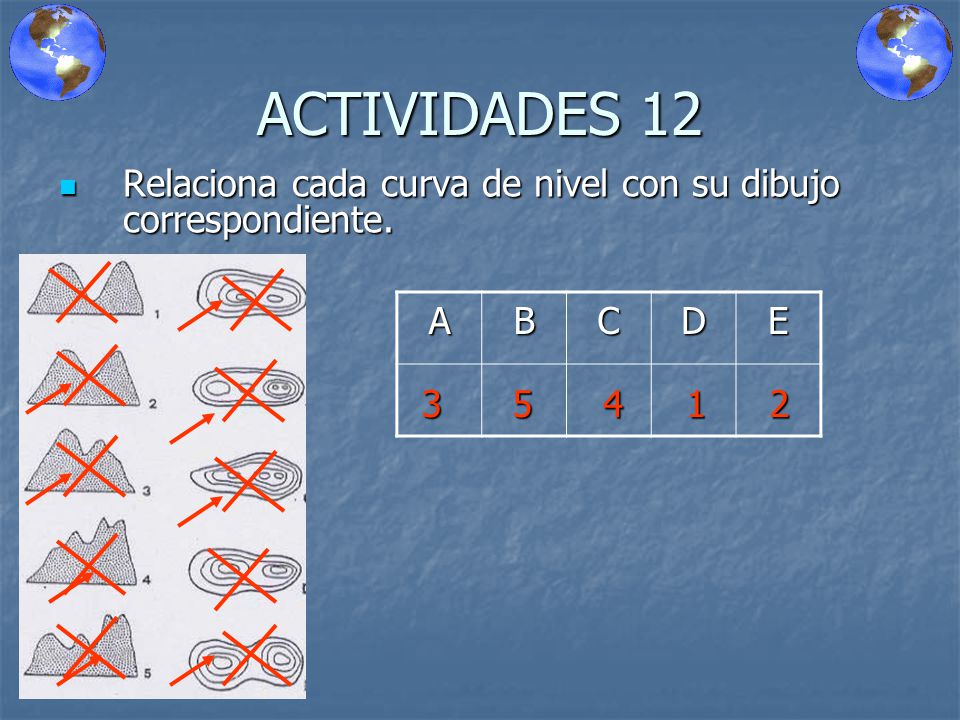

60 ACTIVIDADES 12 Relaciona cada curva de nivel con su dibujo correspondiente. A B C D E 3 5 4 1 2

61 ACTIVIDADES 13 Identifica algunos elementos presentes en el siguiente mapa topográfico.

62 REALIZACIÓN DE UN PERFIL TOPOGRÁFICO

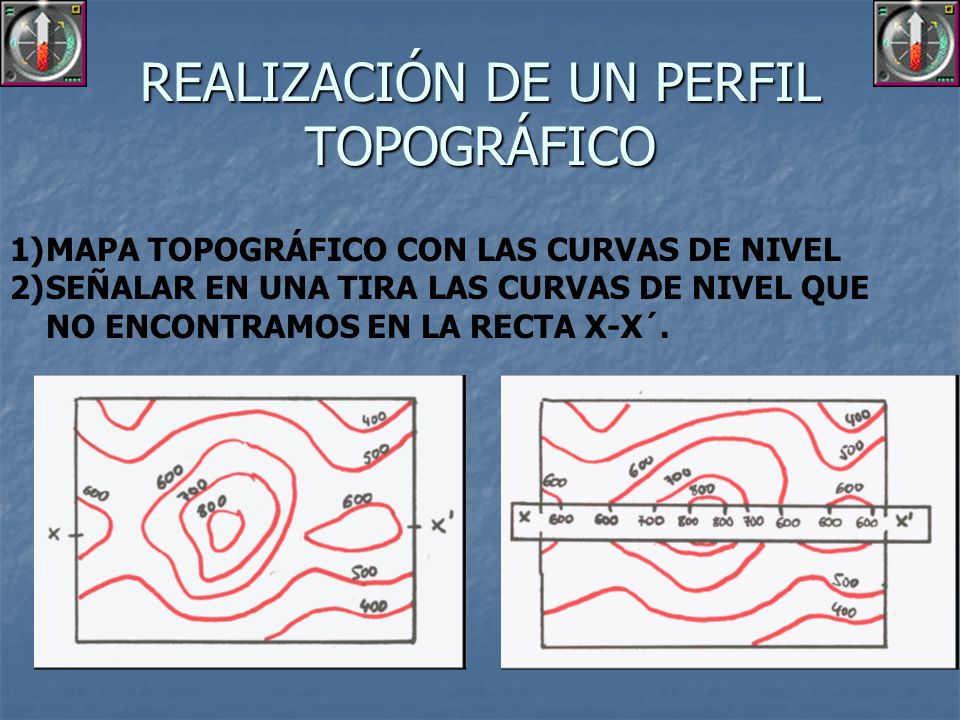

MAPA TOPOGRÁFICO CON LAS CURVAS DE NIVEL SEÑALAR EN UNA TIRA LAS CURVAS DE NIVEL QUE NO ENCONTRAMOS EN LA RECTA X-X´.

63 REALIZACIÓN DE UN PERFIL TOPOGRÁFICO

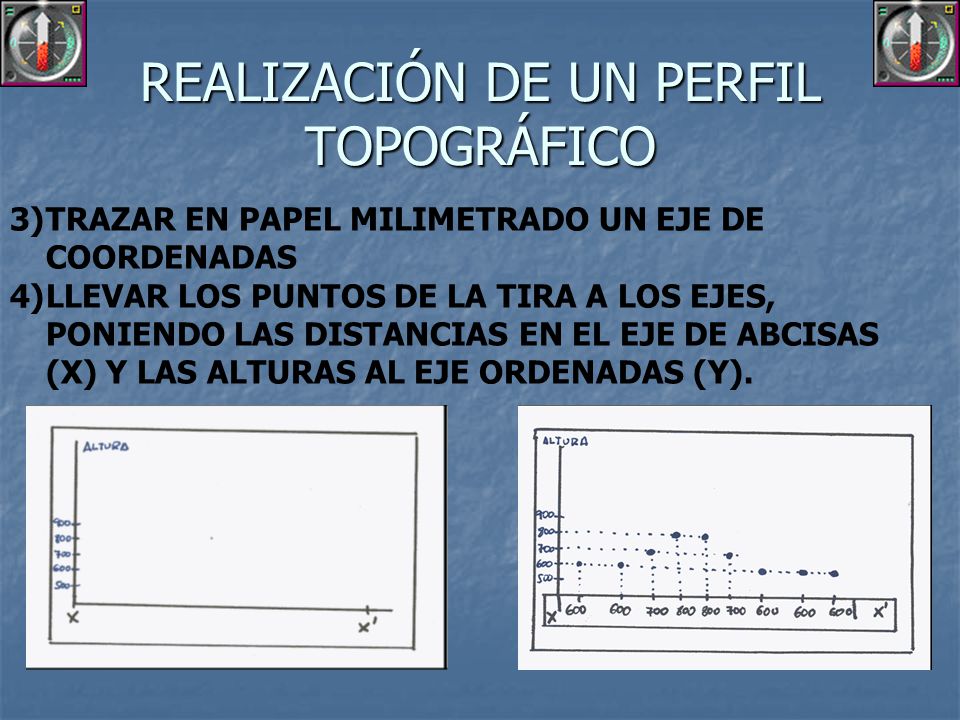

TRAZAR EN PAPEL MILIMETRADO UN EJE DE COORDENADAS LLEVAR LOS PUNTOS DE LA TIRA A LOS EJES, PONIENDO LAS DISTANCIAS EN EL EJE DE ABCISAS (X) Y LAS ALTURAS AL EJE ORDENADAS (Y).

64 REALIZACIÓN DE UN PERFIL TOPOGRÁFICO

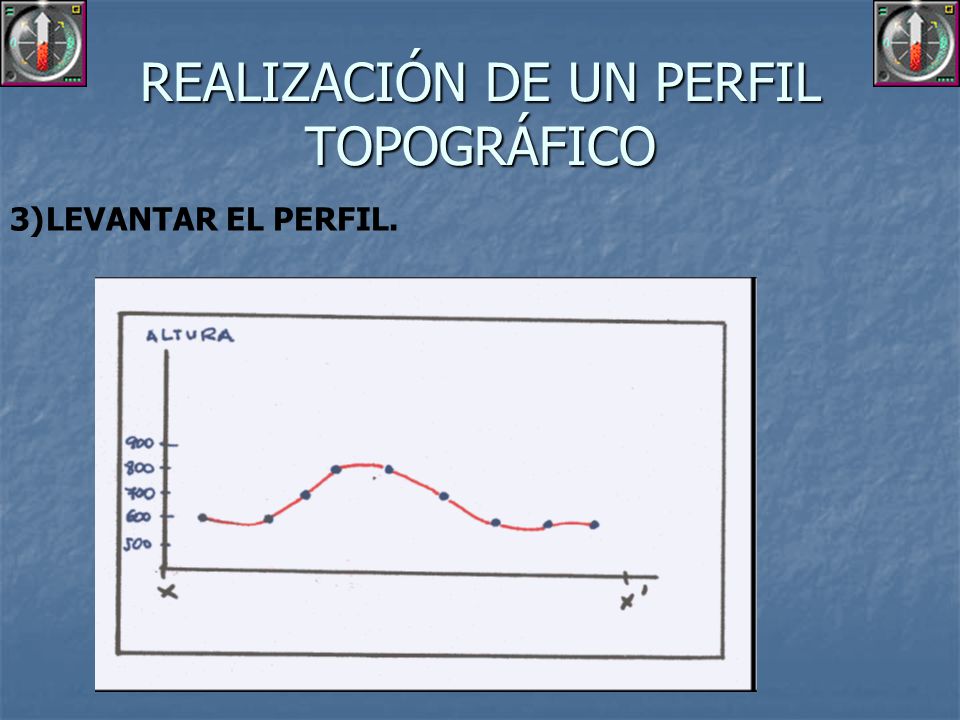

LEVANTAR EL PERFIL.

65 ACTIVIDADES 14 Coge un papel y un bolígrafo, y teniendo en cuenta el fragmento de mapa que te damos, con sus curvas de nivel y su escala, levanta su perfil topográfico tomando como referencia la línea roja que cruza el mapa del punto A al punto B. Recuerda que tienes que trazar un doble eje de coordenadas, marcando en el eje de las "x" las distancias, y las altitudes en el eje de las "y". Una vez lo hayas hecho, compara tu resultado con las 2 imágenes siguientes. ¿Cuál es el perfil correcto?
