ANTENAS PARABÓLICAS CONCEPTOS Y COMPONENTES. TEMA Nº15

2 Generalidades La emisión y recepción por satélite recibe el nombre de TVSAT. Un satélite de comunicaciones es un sistema receptor-emisor de señales radioeléctricas situado en una órbita alrededor de la Tierra. Esta órbita describe un circulo a nivel del Ecuador, girando a la misma velocidad y sentido de la Tierra. Se llama Órbita Geoestacionaria y los satélites en ella, Satélites Geoestacionarios

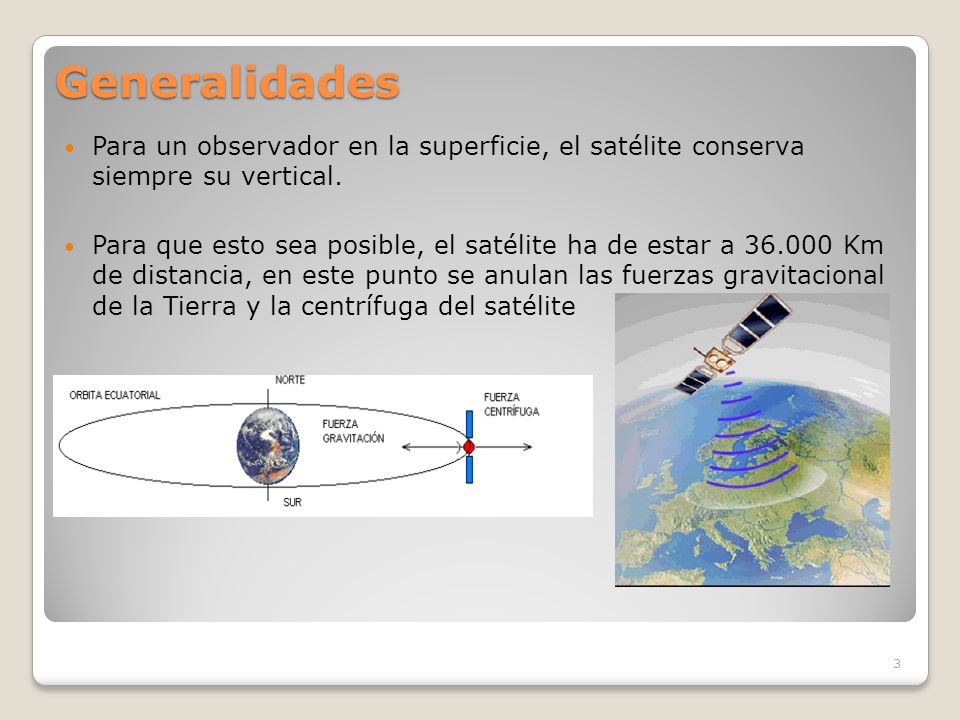

3 Generalidades Para un observador en la superficie, el satélite conserva siempre su vertical. Para que esto sea posible, el satélite ha de estar a Km de distancia, en este punto se anulan las fuerzas gravitacional de la Tierra y la centrífuga del satélite

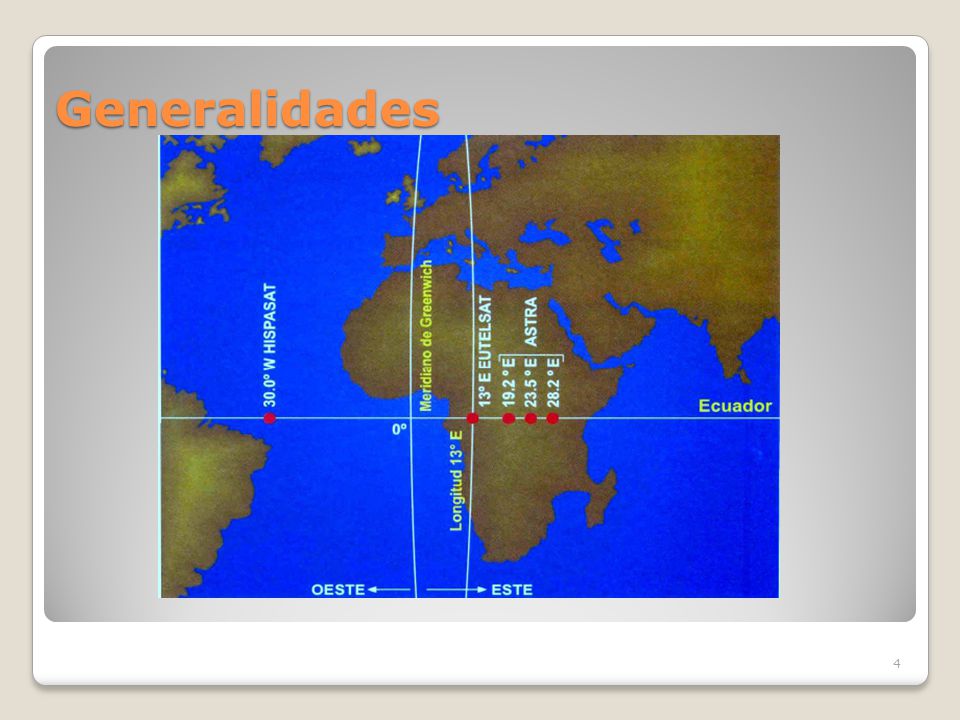

4 Generalidades

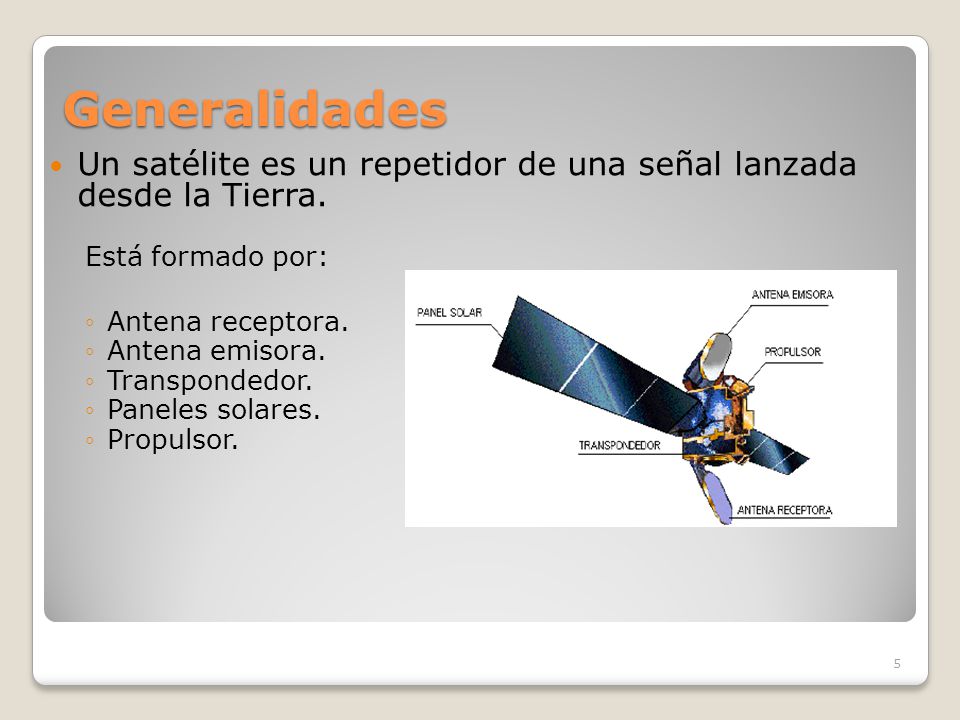

5 Generalidades Un satélite es un repetidor de una señal lanzada desde la Tierra. Está formado por: Antena receptora. Antena emisora. Transpondedor. Paneles solares. Propulsor.

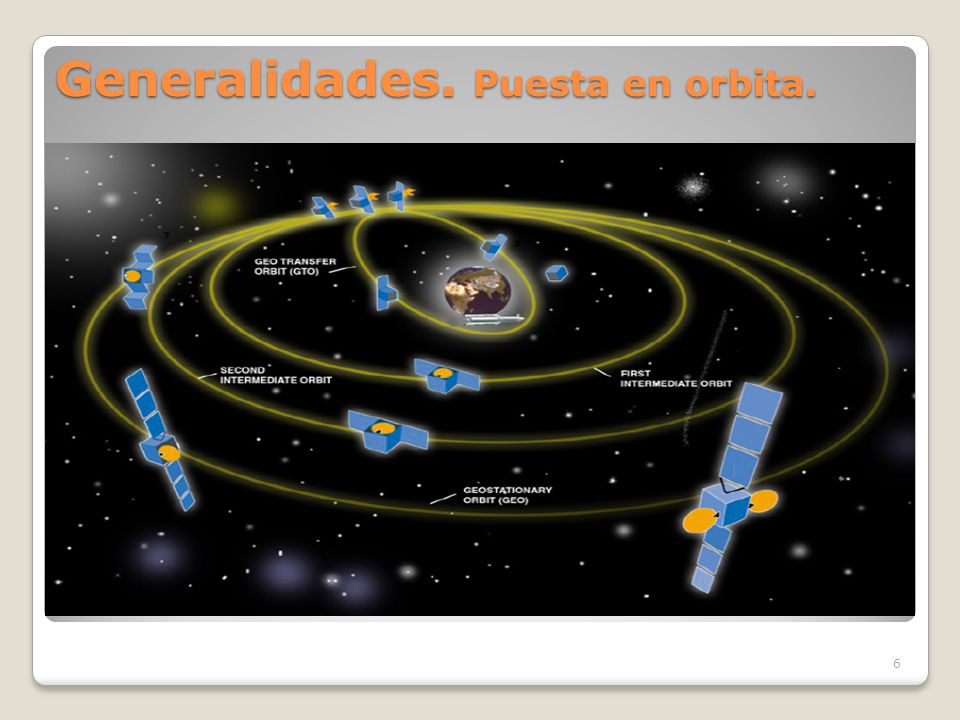

6 Generalidades. Puesta en orbita.

7

8 Enlace con el Satélite. ENLACE ASCENDENTE: UPLINK

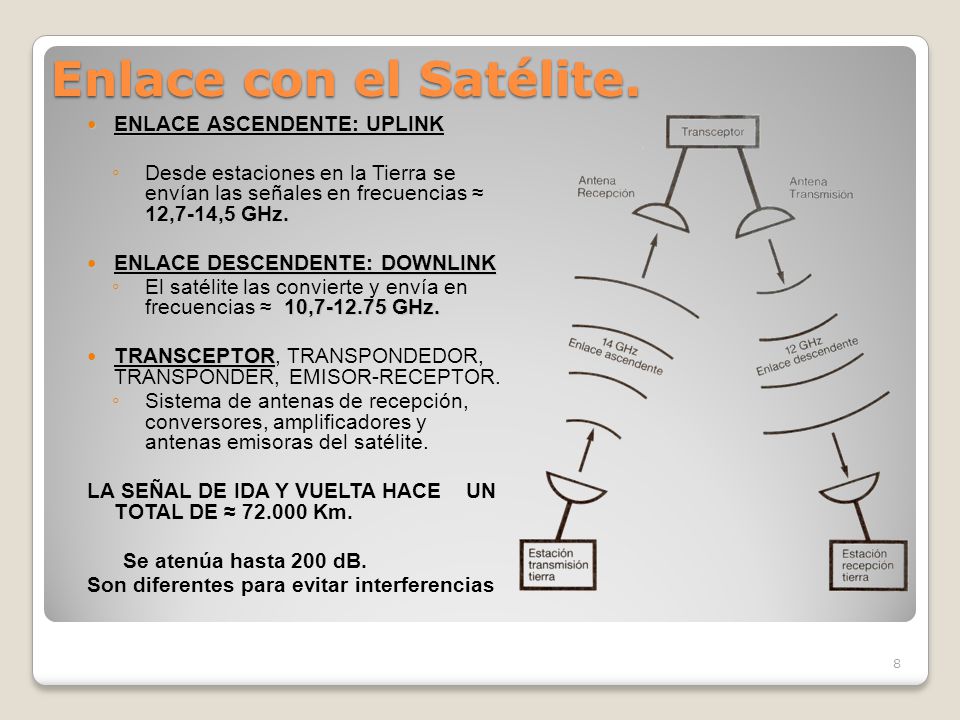

Desde estaciones en la Tierra se envían las señales en frecuencias ≈ 12,7-14,5 GHz. ENLACE DESCENDENTE: DOWNLINK El satélite las convierte y envía en frecuencias ≈ 10, GHz. TRANSCEPTOR, TRANSPONDEDOR, TRANSPONDER, EMISOR-RECEPTOR. Sistema de antenas de recepción, conversores, amplificadores y antenas emisoras del satélite. LA SEÑAL DE IDA Y VUELTA HACE UN TOTAL DE ≈ Km. Se atenúa hasta 200 dB. Son diferentes para evitar interferencias

9

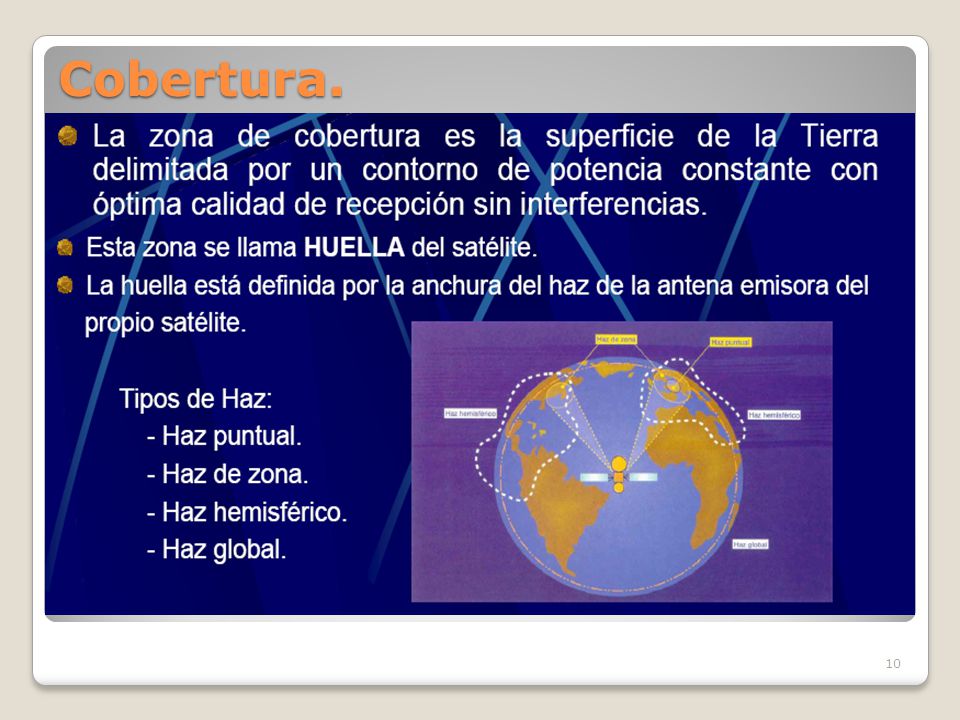

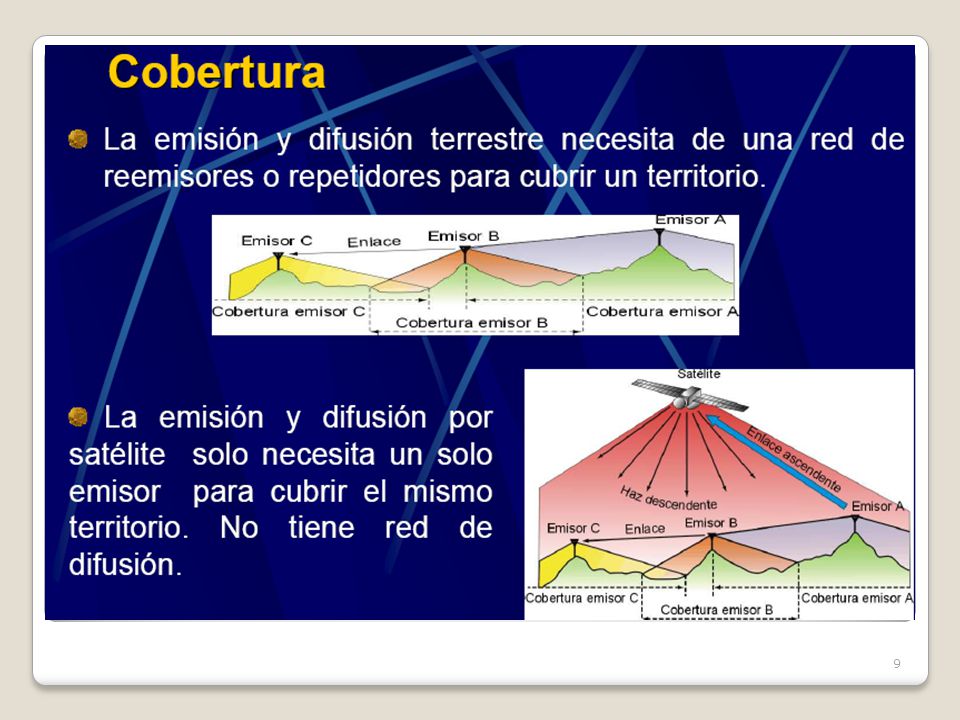

10 Cobertura.

11

12 Cobertura.

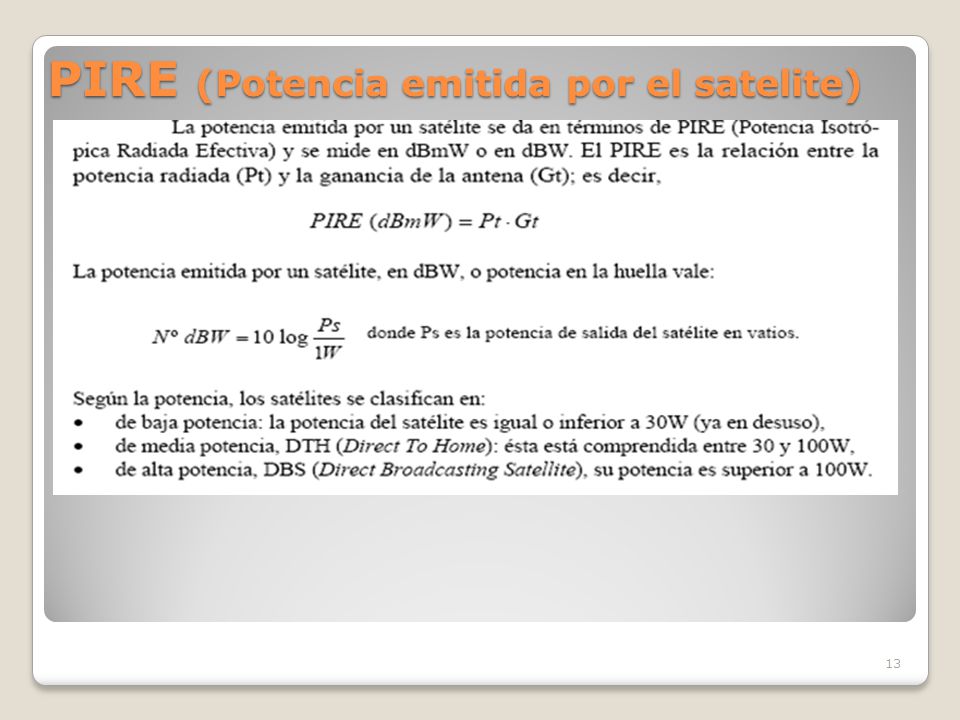

13 PIRE (Potencia emitida por el satelite)

14

15 Canales y polarización.
10’7÷12’75 GHz ES EL MARGEN DE FRECUENCIAS DEL ENLACE DESCENDENTE. OFRECE MHz DE ANCHO DE BANDA. COMO CADA CANAL OCUPA 27 MHz, SÓLO CABRIAN ≈ 75. EMITIENDO UN MISMO TRANSPONDER EN VARIOS TIPOS DE POLARIZACIONES, SE CONSIGUE AMPLIAR EL Nº DE CANALES POR TRANSPONDER. EXISTE SUPERPOSICIÓN DE CANALES.

16 Características.

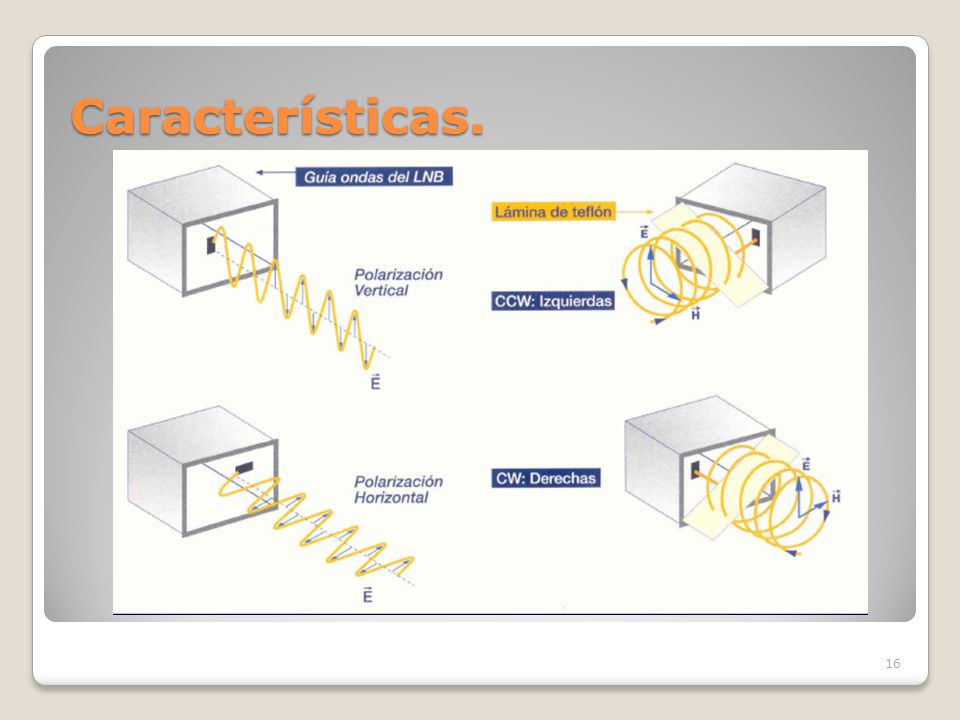

17 Características.

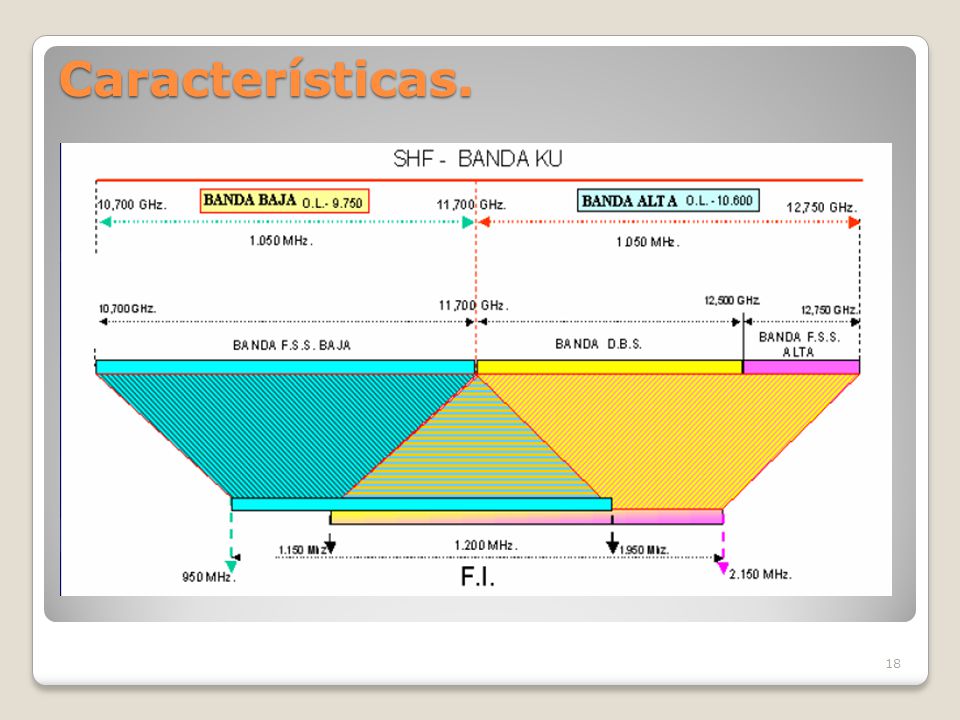

18 Características.

19 Composición de un Satélite.

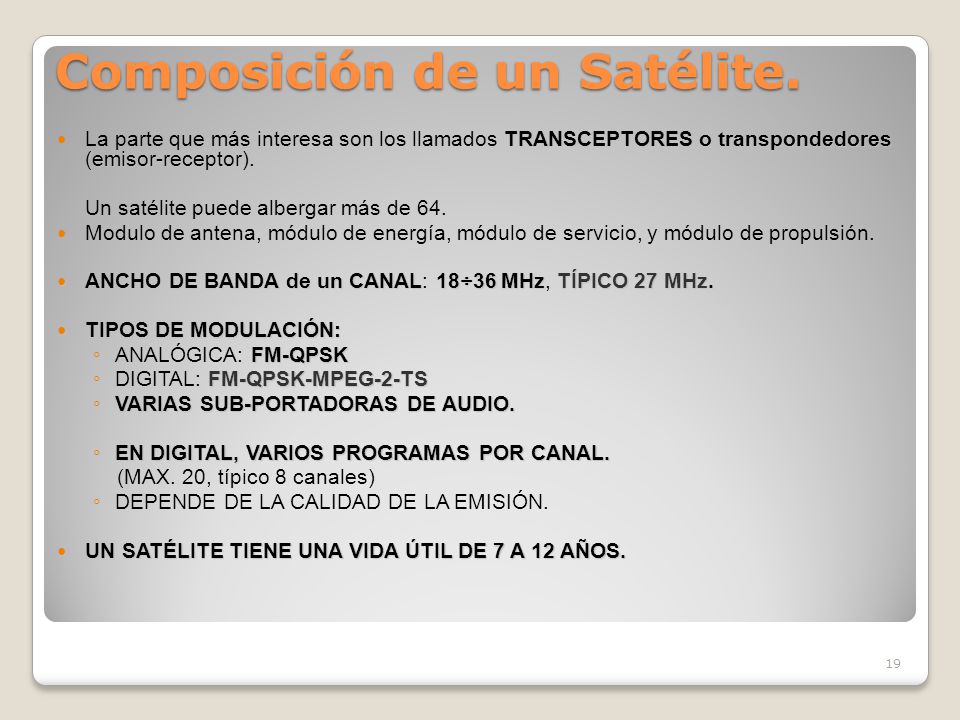

La parte que más interesa son los llamados TRANSCEPTORES o transpondedores (emisor-receptor). Un satélite puede albergar más de 64. Modulo de antena, módulo de energía, módulo de servicio, y módulo de propulsión. ANCHO DE BANDA de un CANAL: 18÷36 MHz, TÍPICO 27 MHz. TIPOS DE MODULACIÓN: ANALÓGICA: FM-QPSK DIGITAL: FM-QPSK-MPEG-2-TS VARIAS SUB-PORTADORAS DE AUDIO. EN DIGITAL, VARIOS PROGRAMAS POR CANAL. (MAX. 20, típico 8 canales) DEPENDE DE LA CALIDAD DE LA EMISIÓN. UN SATÉLITE TIENE UNA VIDA ÚTIL DE 7 A 12 AÑOS.

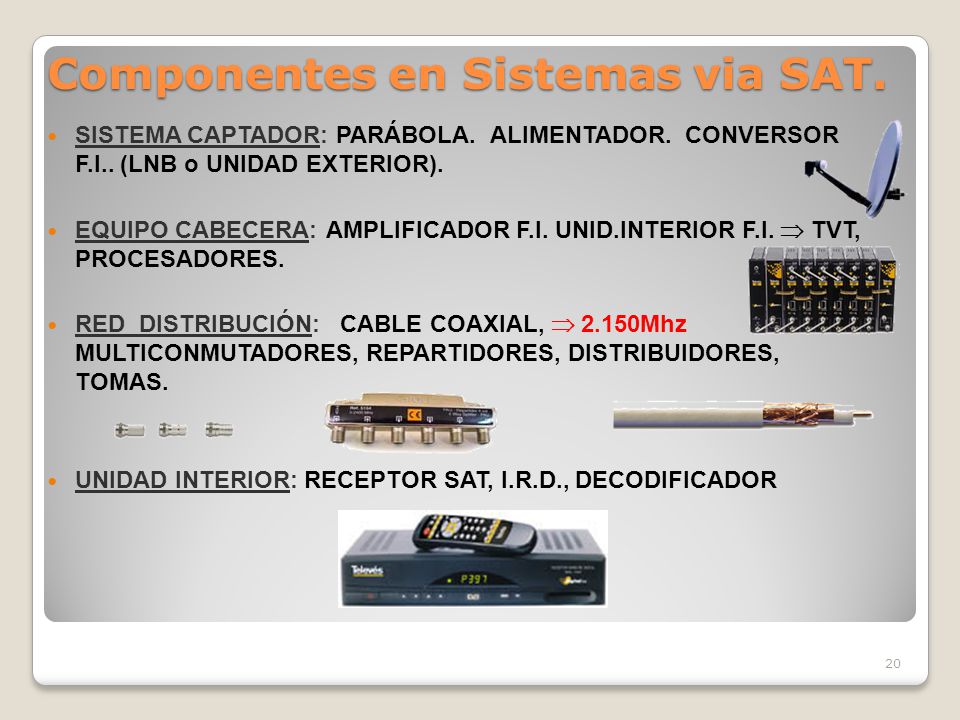

20 Componentes en Sistemas via SAT.
SISTEMA CAPTADOR: PARÁBOLA. ALIMENTADOR. CONVERSOR F.I.. (LNB o UNIDAD EXTERIOR). EQUIPO CABECERA: AMPLIFICADOR F.I. UNID.INTERIOR F.I.  TVT, PROCESADORES. RED DISTRIBUCIÓN: CABLE COAXIAL,  2.150Mhz MULTICONMUTADORES, REPARTIDORES, DISTRIBUIDORES, TOMAS. UNIDAD INTERIOR: RECEPTOR SAT, I.R.D., DECODIFICADOR

21

22

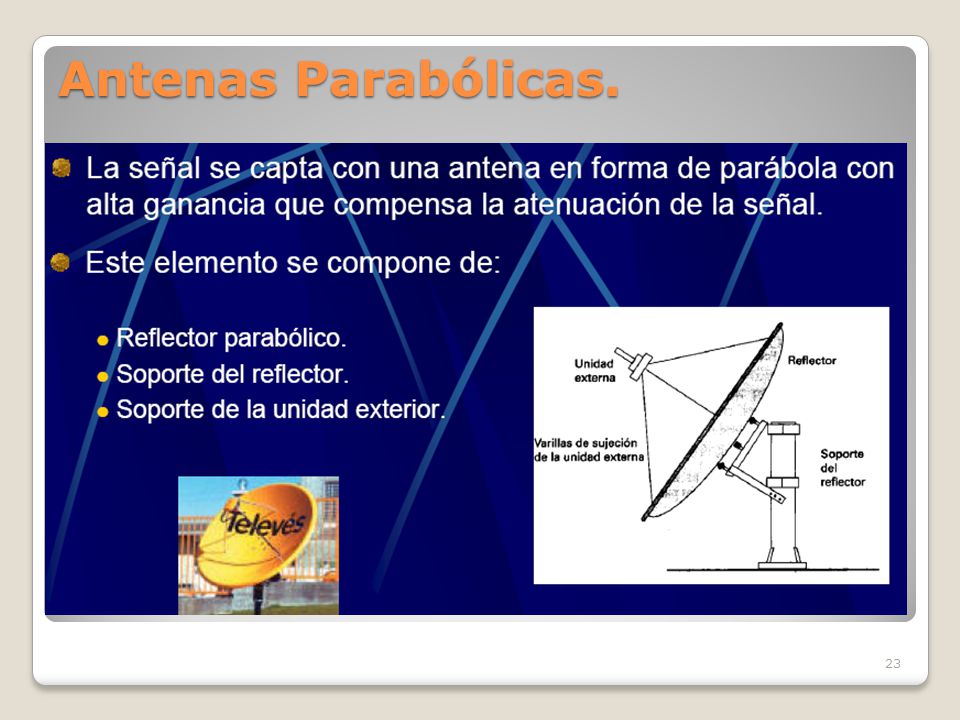

23 Antenas Parabólicas.

24 Reflector.

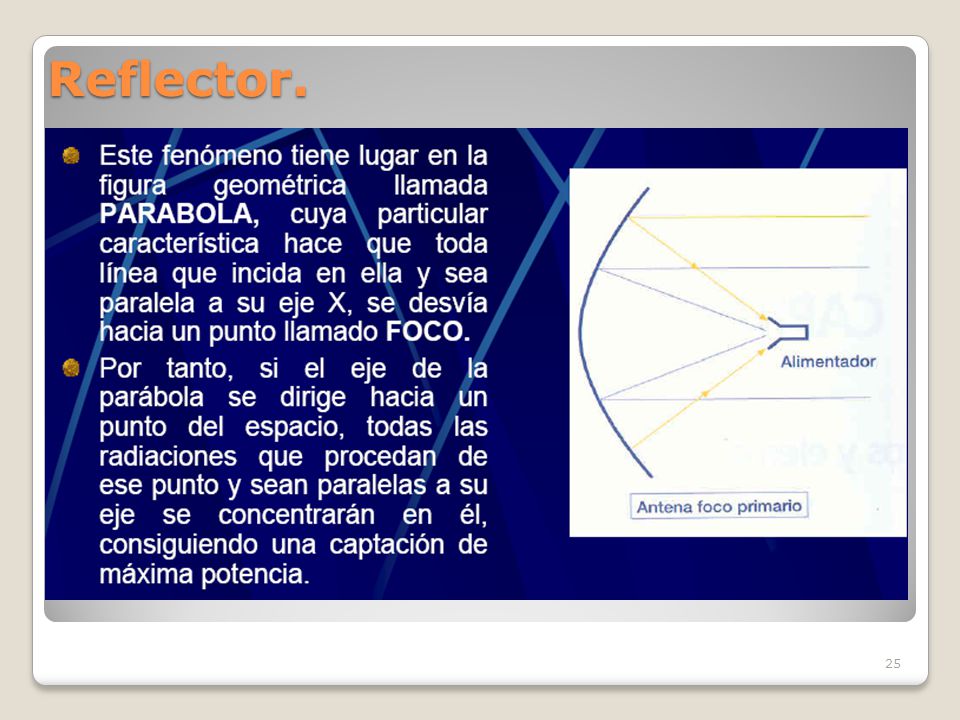

25 Reflector.

26 Tipos de Reflectores.

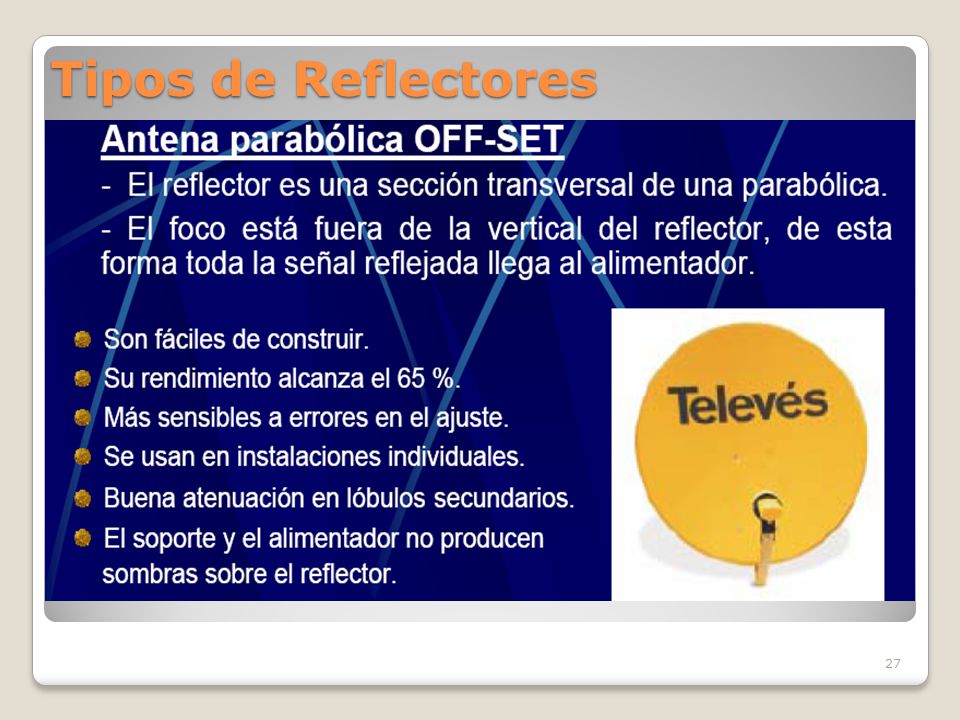

27 Tipos de Reflectores

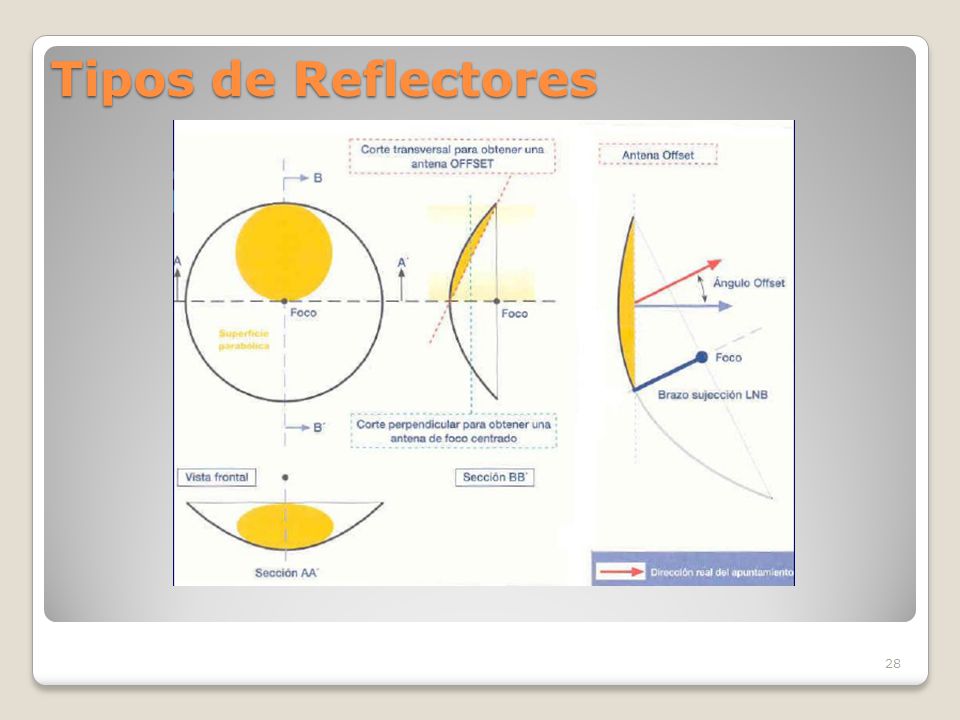

28 Tipos de Reflectores

29 SISTEMA INVERSO: GREGORIAN, CASSEGRAIN ( Diámetro 2-30m)

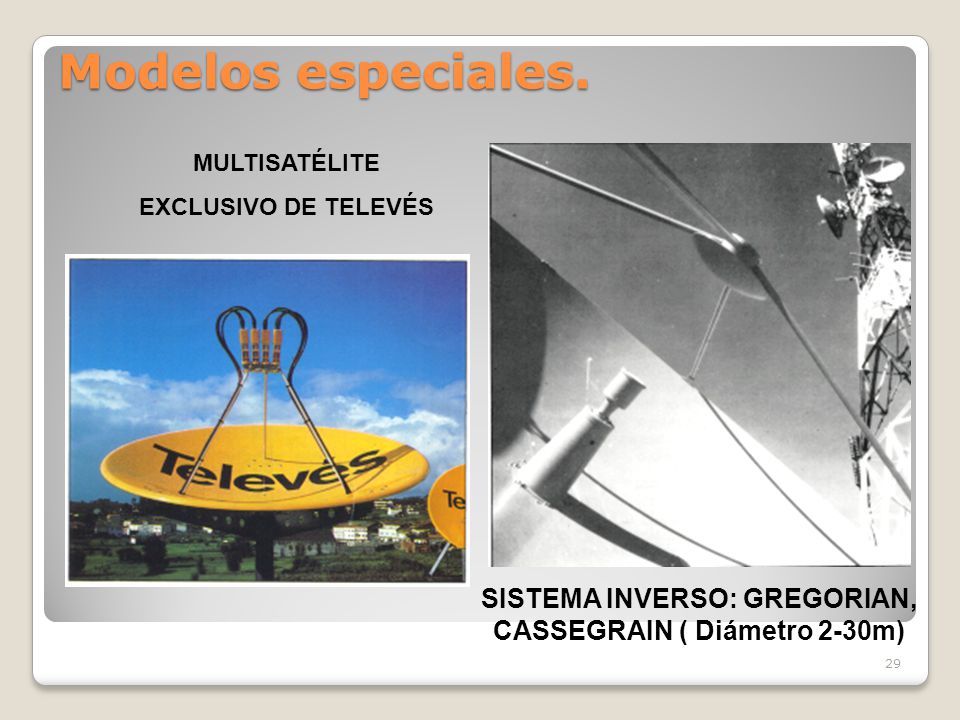

Modelos especiales. MULTISATÉLITE EXCLUSIVO DE TELEVÉS SISTEMA INVERSO: GREGORIAN, CASSEGRAIN ( Diámetro 2-30m)

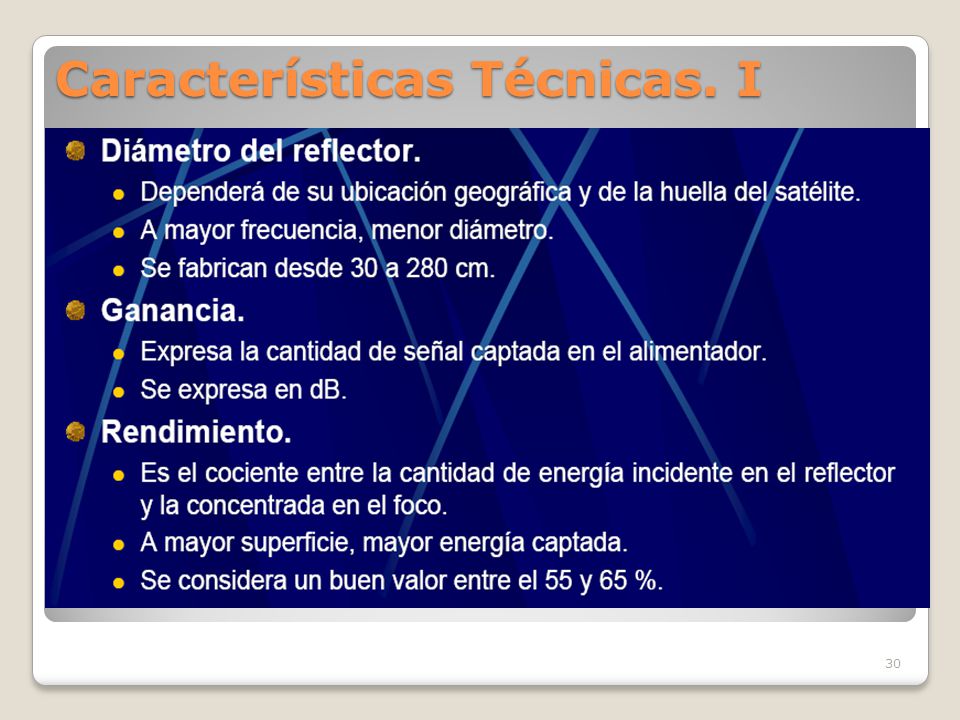

30 Características Técnicas. I

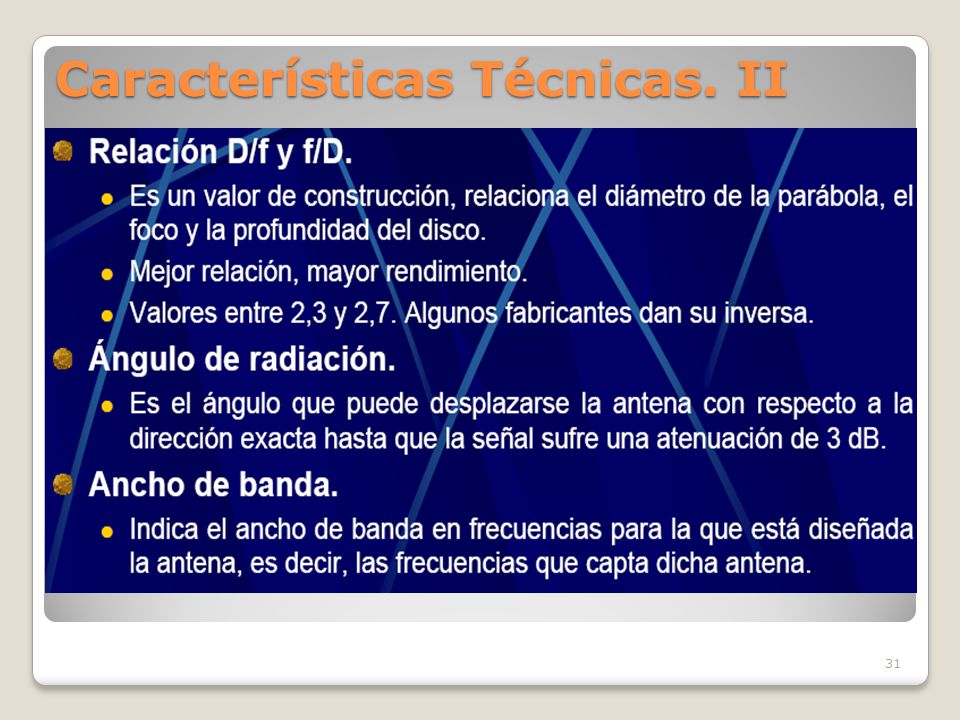

31 Características Técnicas. II

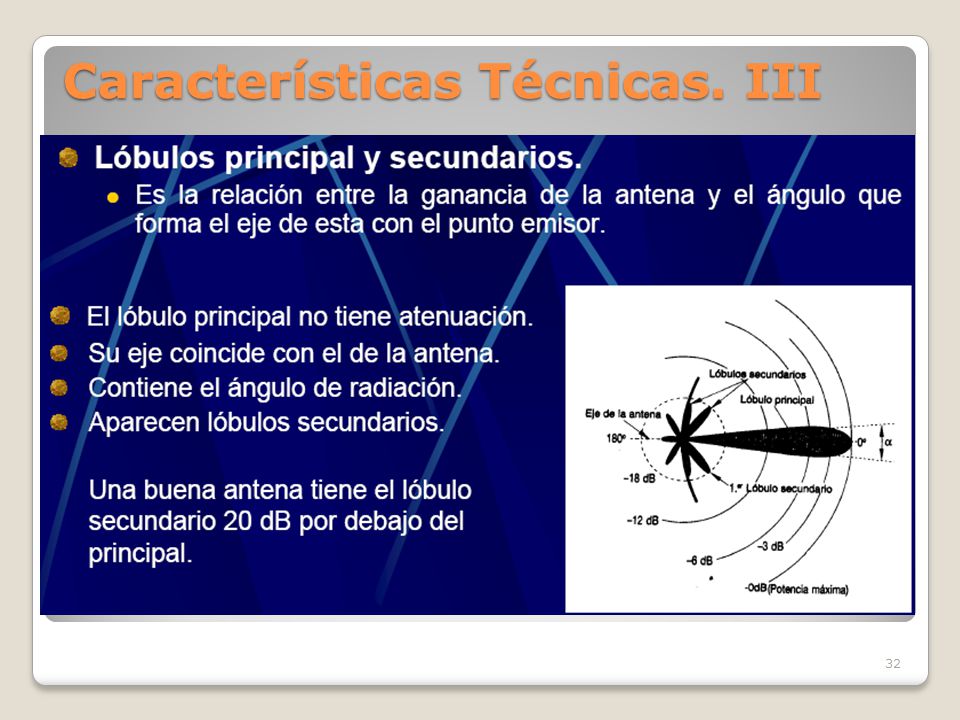

32 Características Técnicas. III

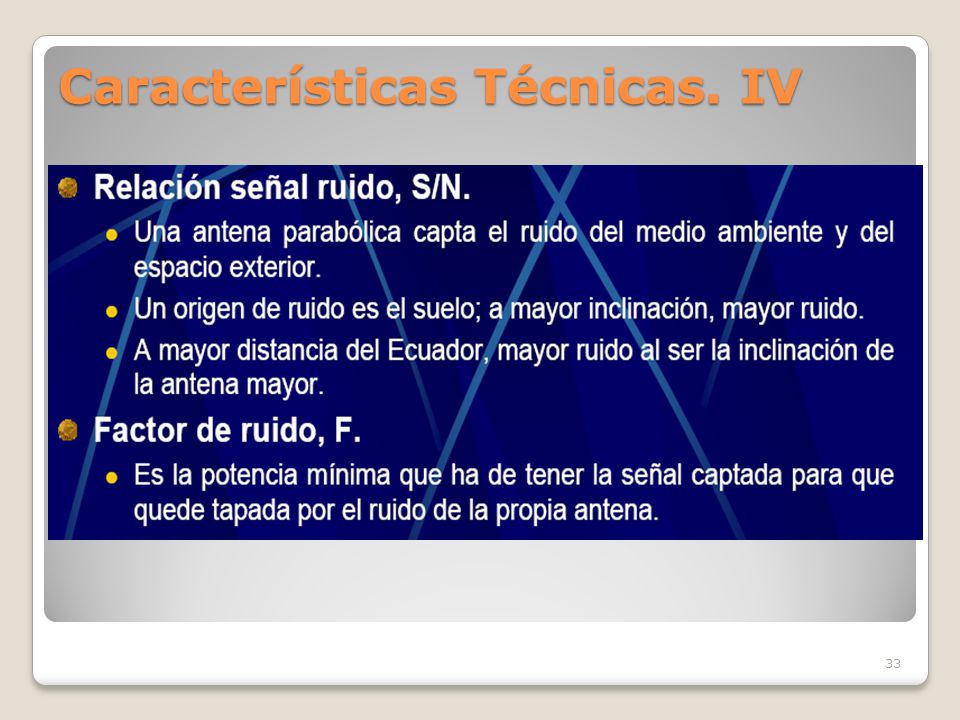

33 Características Técnicas. IV

34 Unidad Exterior

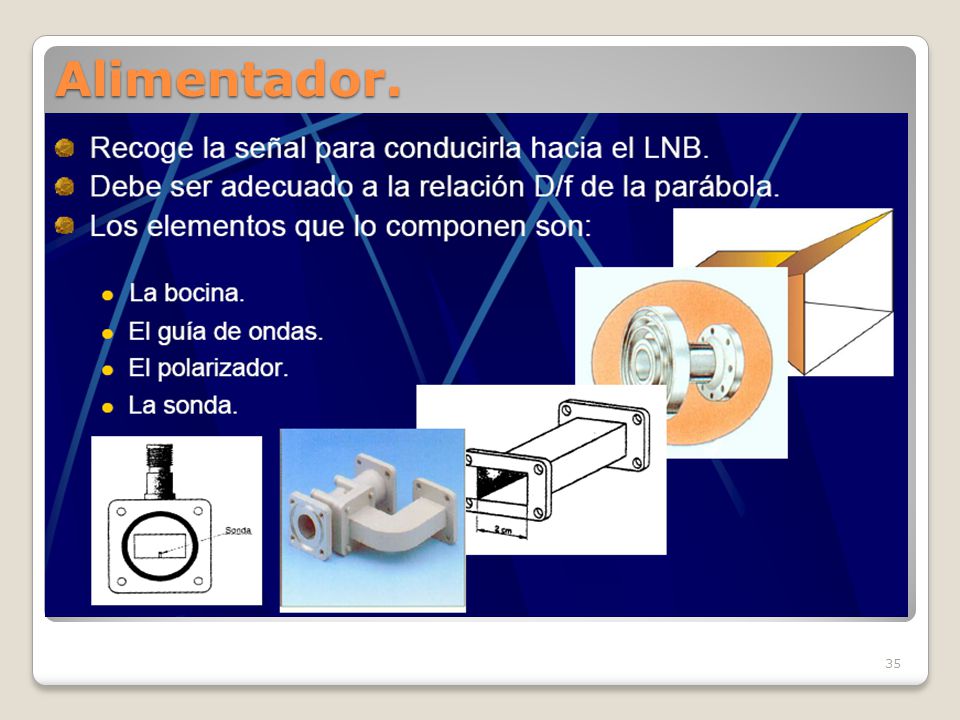

35 Alimentador.

36 La Bocina.

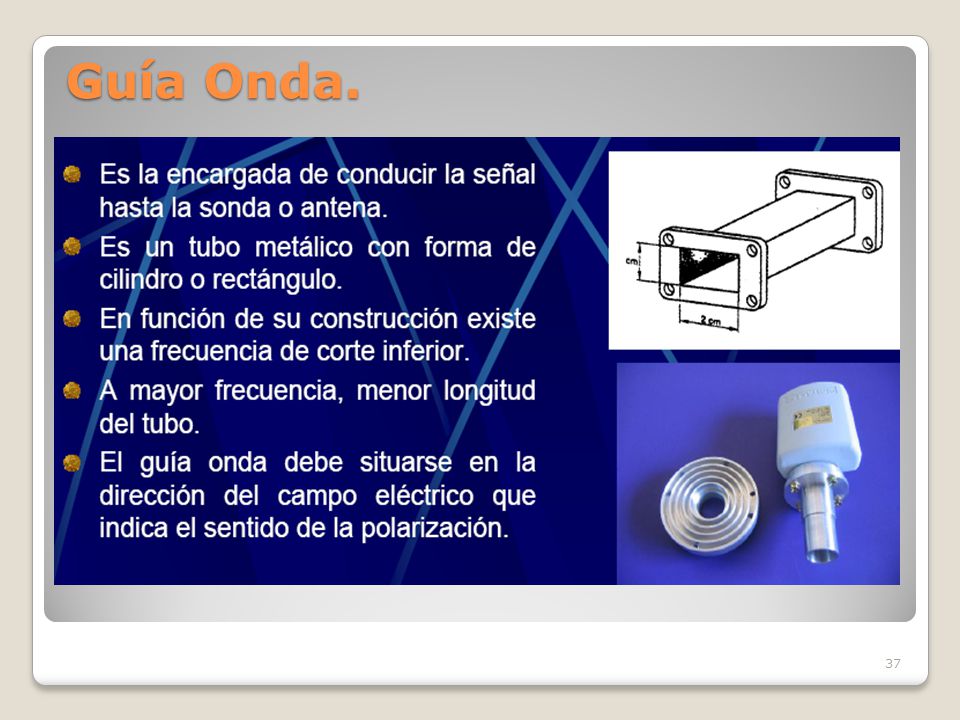

37 Guía Onda.

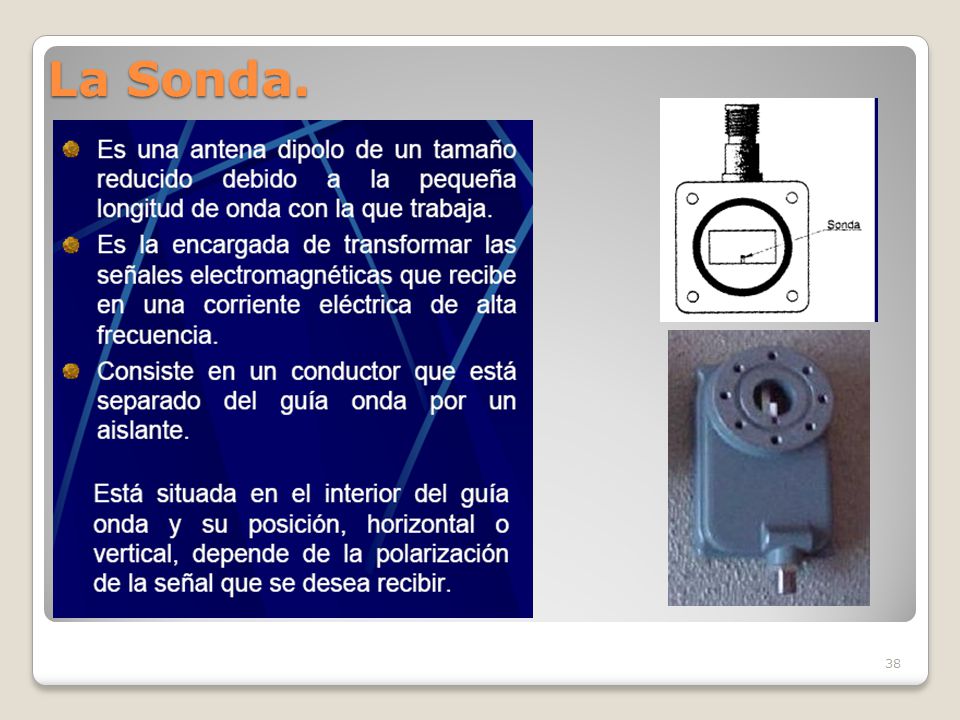

38 La Sonda.

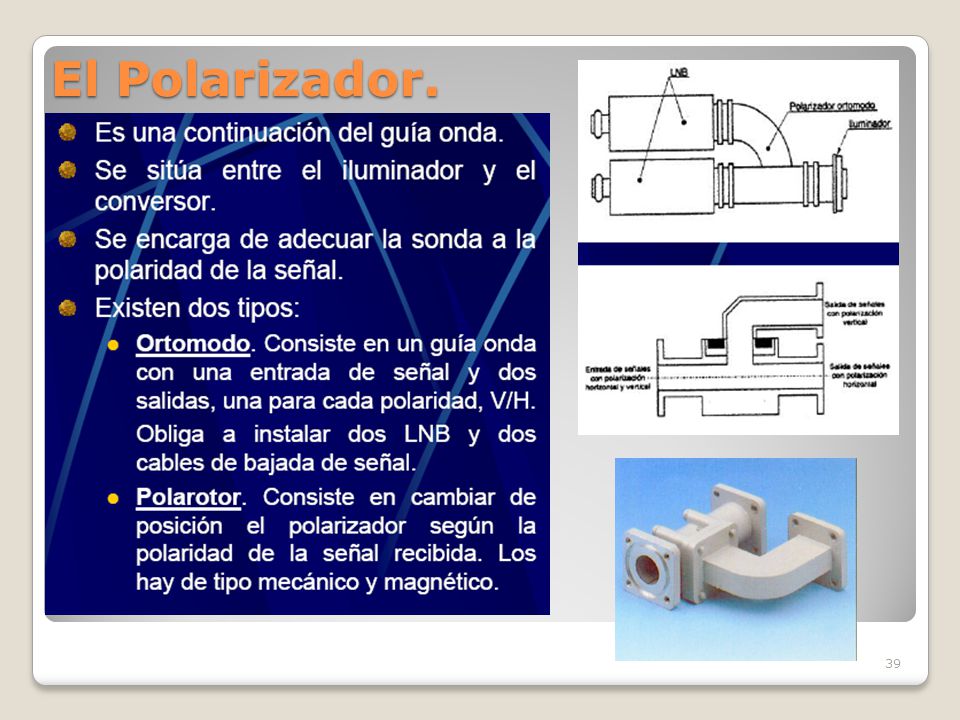

39 El Polarizador.

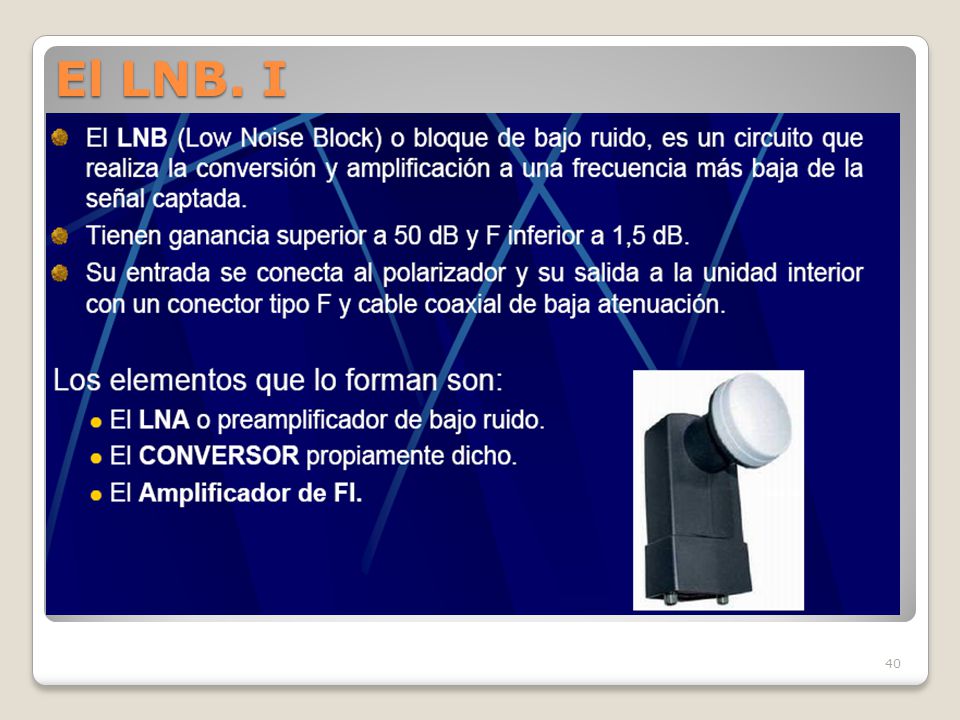

40 El LNB. I

41 El LNB. II

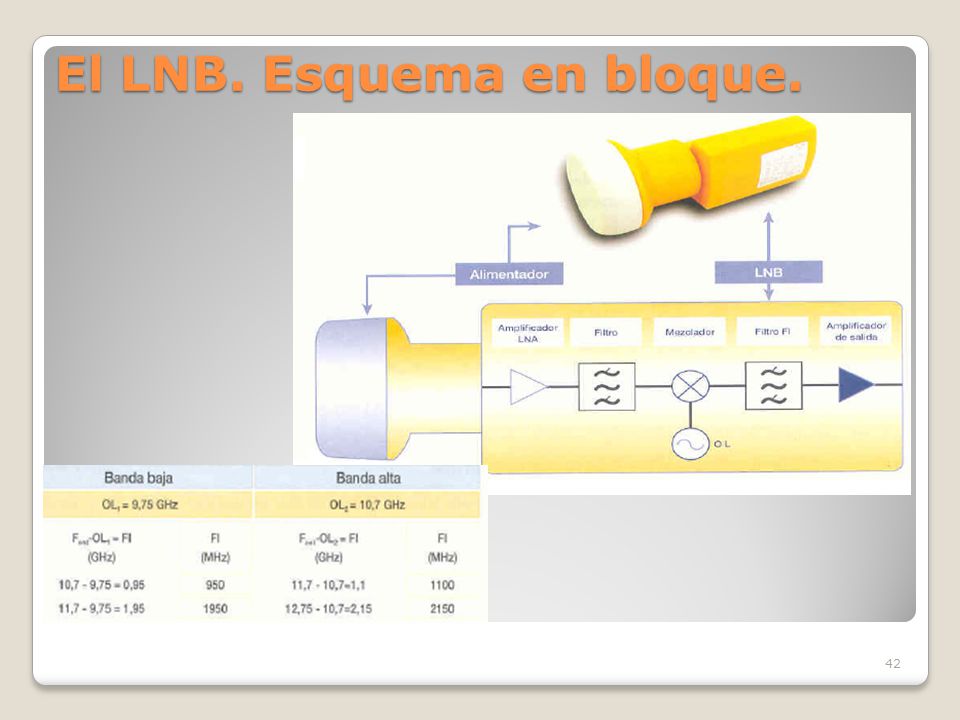

42 El LNB. Esquema en bloque.

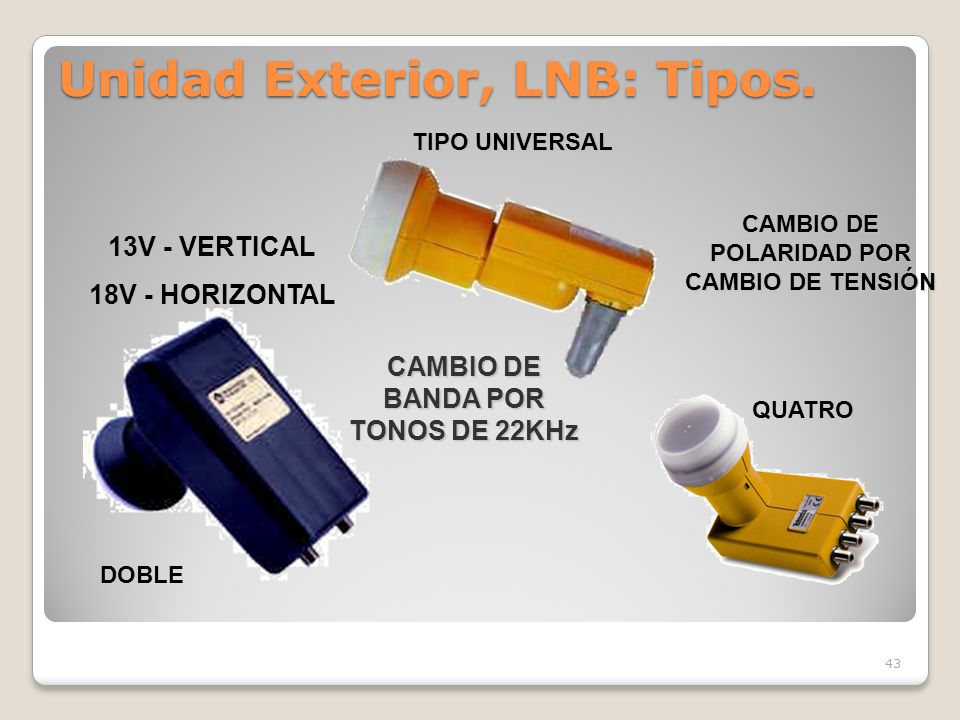

43 Unidad Exterior, LNB: Tipos.
TIPO UNIVERSAL CAMBIO DE POLARIDAD POR CAMBIO DE TENSIÓN 13V - VERTICAL 18V - HORIZONTAL CAMBIO DE BANDA POR TONOS DE 22KHz QUATRO DOBLE

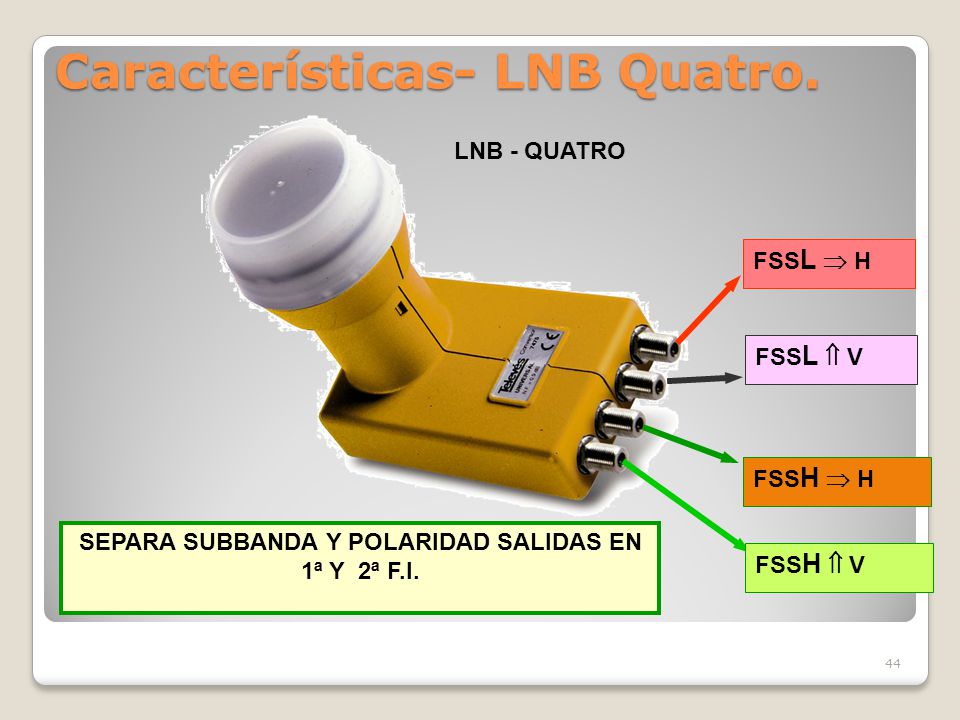

44 Características- LNB Quatro.
FSSL  H FSSL  V FSSH  H FSSH  V SEPARA SUBBANDA Y POLARIDAD SALIDAS EN 1ª Y 2ª F.I.

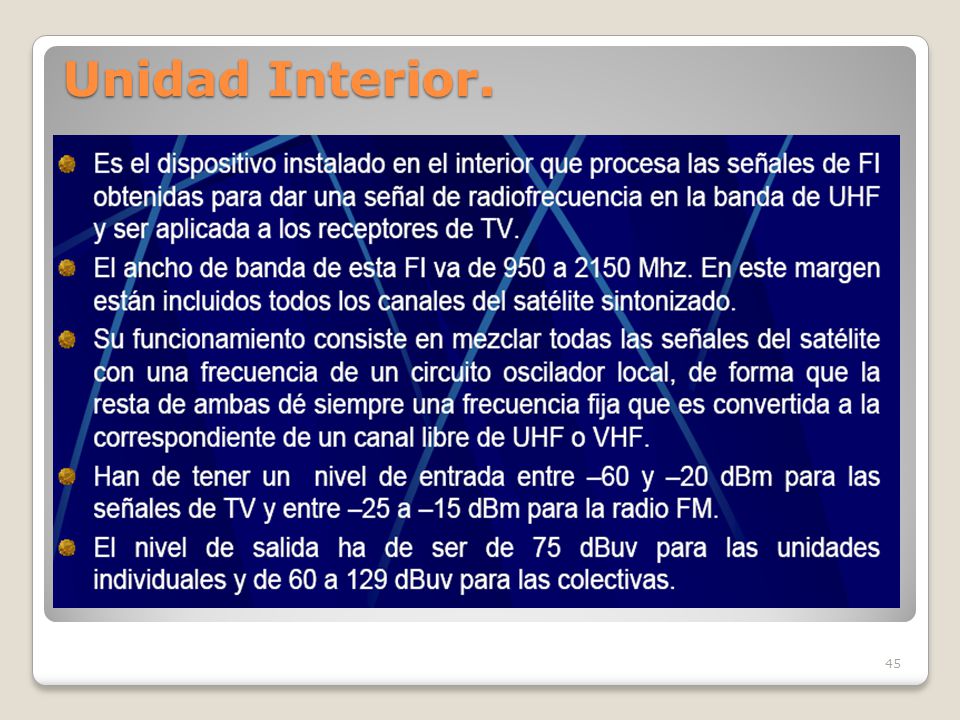

45 Unidad Interior.

46 Unidad Interior. Tipos.

47 Unidad Interior.
